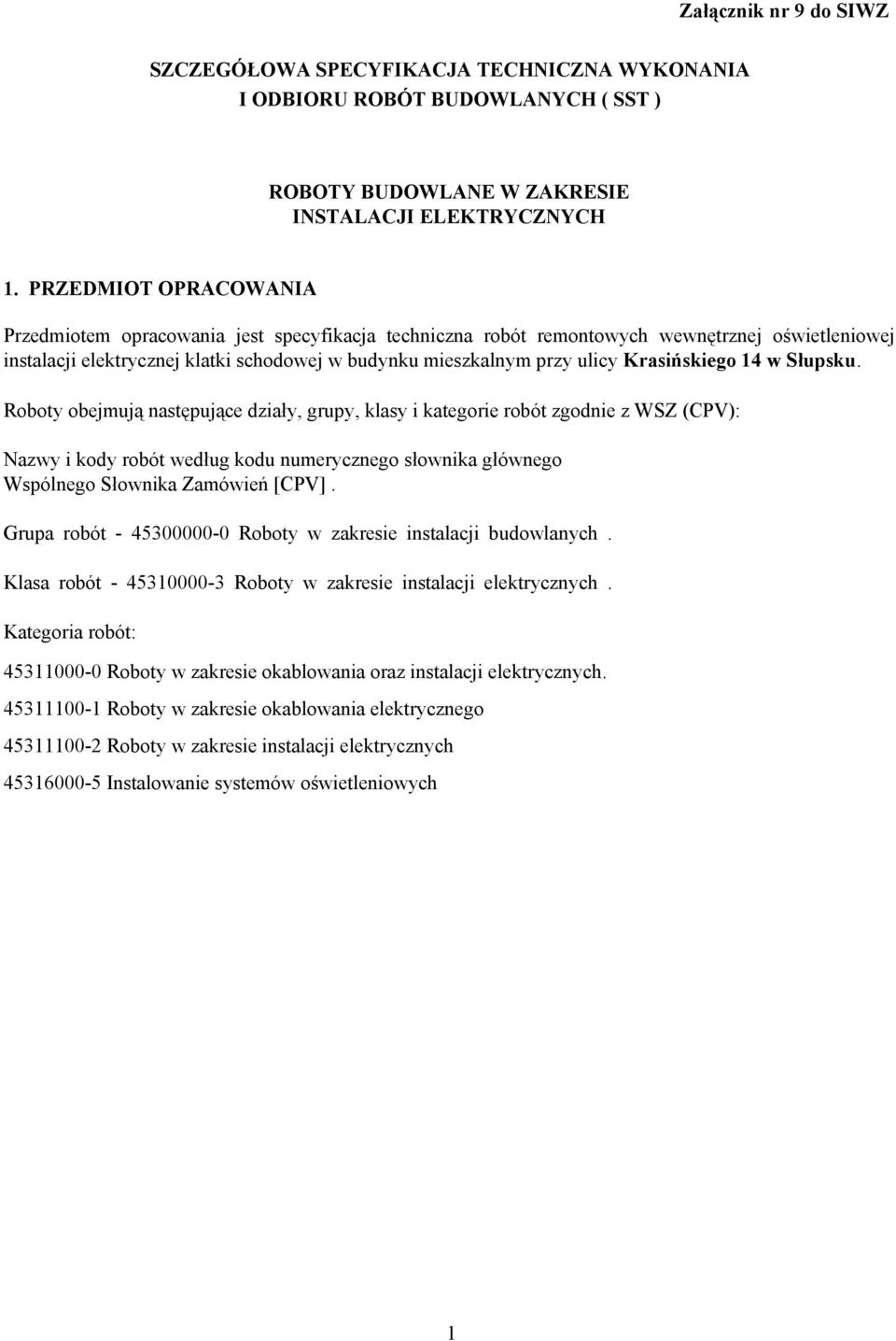

1 Załącznik nr 9 do SIWZ SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ( SST ) ROBOTY BUDOWLANE W ZAKRESIE INSTALACJI ELEKTRYCZNYCH 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest specyfikacja techniczna robót remontowych wewnętrznej oświetleniowej instalacji elektrycznej klatki schodowej w budynku mieszkalnym przy ulicy Krasińskiego 14 w Słupsku. Roboty obejmują następujące działy, grupy, klasy i kategorie robót zgodnie z WSZ (CPV): Nazwy i kody robót według kodu numerycznego słownika głównego Wspólnego Słownika Zamówień [CPV]. Grupa robót Roboty w zakresie instalacji budowlanych. Klasa robót Roboty w zakresie instalacji elektrycznych. Kategoria robót: Roboty w zakresie okablowania oraz instalacji elektrycznych Roboty w zakresie okablowania elektrycznego Roboty w zakresie instalacji elektrycznych Instalowanie systemów oświetleniowych 1

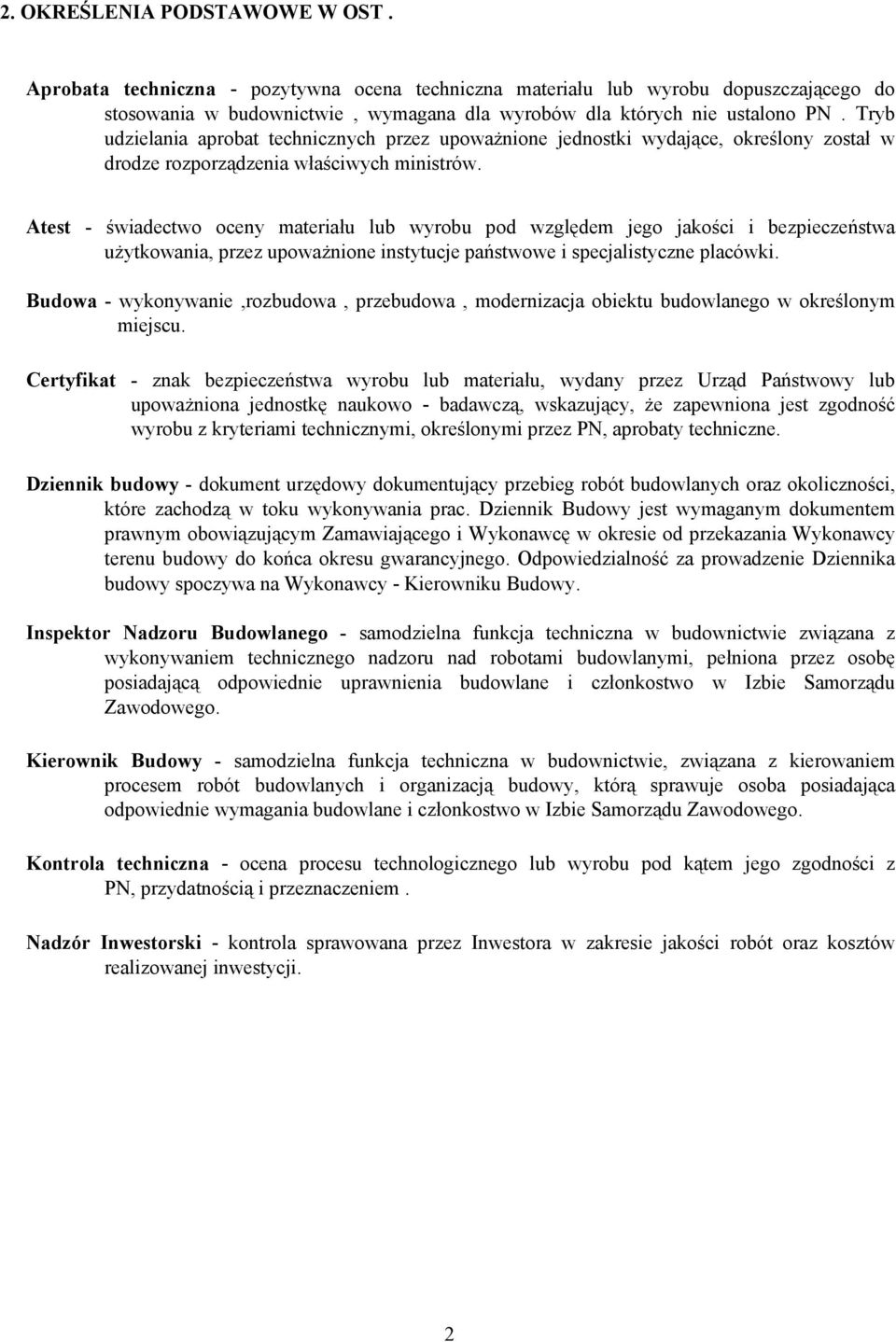

2 2. OKREŚLENIA PODSTAWOWE W OST. Aprobata techniczna - pozytywna ocena techniczna materiału lub wyrobu dopuszczającego do stosowania w budownictwie, wymagana dla wyrobów dla których nie ustalono PN. Tryb udzielania aprobat technicznych przez upowaŝnione jednostki wydające, określony został w drodze rozporządzenia właściwych ministrów. Atest - świadectwo oceny materiału lub wyrobu pod względem jego jakości i bezpieczeństwa uŝytkowania, przez upowaŝnione instytucje państwowe i specjalistyczne placówki. Budowa - wykonywanie,rozbudowa, przebudowa, modernizacja obiektu budowlanego w określonym miejscu. Certyfikat - znak bezpieczeństwa wyrobu lub materiału, wydany przez Urząd Państwowy lub upowaŝniona jednostkę naukowo - badawczą, wskazujący, Ŝe zapewniona jest zgodność wyrobu z kryteriami technicznymi, określonymi przez PN, aprobaty techniczne. Dziennik budowy - dokument urzędowy dokumentujący przebieg robót budowlanych oraz okoliczności, które zachodzą w toku wykonywania prac. Dziennik Budowy jest wymaganym dokumentem prawnym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania Wykonawcy terenu budowy do końca okresu gwarancyjnego. Odpowiedzialność za prowadzenie Dziennika budowy spoczywa na Wykonawcy - Kierowniku Budowy. Inspektor Nadzoru Budowlanego - samodzielna funkcja techniczna w budownictwie związana z wykonywaniem technicznego nadzoru nad robotami budowlanymi, pełniona przez osobę posiadającą odpowiednie uprawnienia budowlane i członkostwo w Izbie Samorządu Zawodowego. Kierownik Budowy - samodzielna funkcja techniczna w budownictwie, związana z kierowaniem procesem robót budowlanych i organizacją budowy, którą sprawuje osoba posiadająca odpowiednie wymagania budowlane i członkostwo w Izbie Samorządu Zawodowego. Kontrola techniczna - ocena procesu technologicznego lub wyrobu pod kątem jego zgodności z PN, przydatnością i przeznaczeniem. Nadzór Inwestorski - kontrola sprawowana przez Inwestora w zakresie jakości robót oraz kosztów realizowanej inwestycji. 2

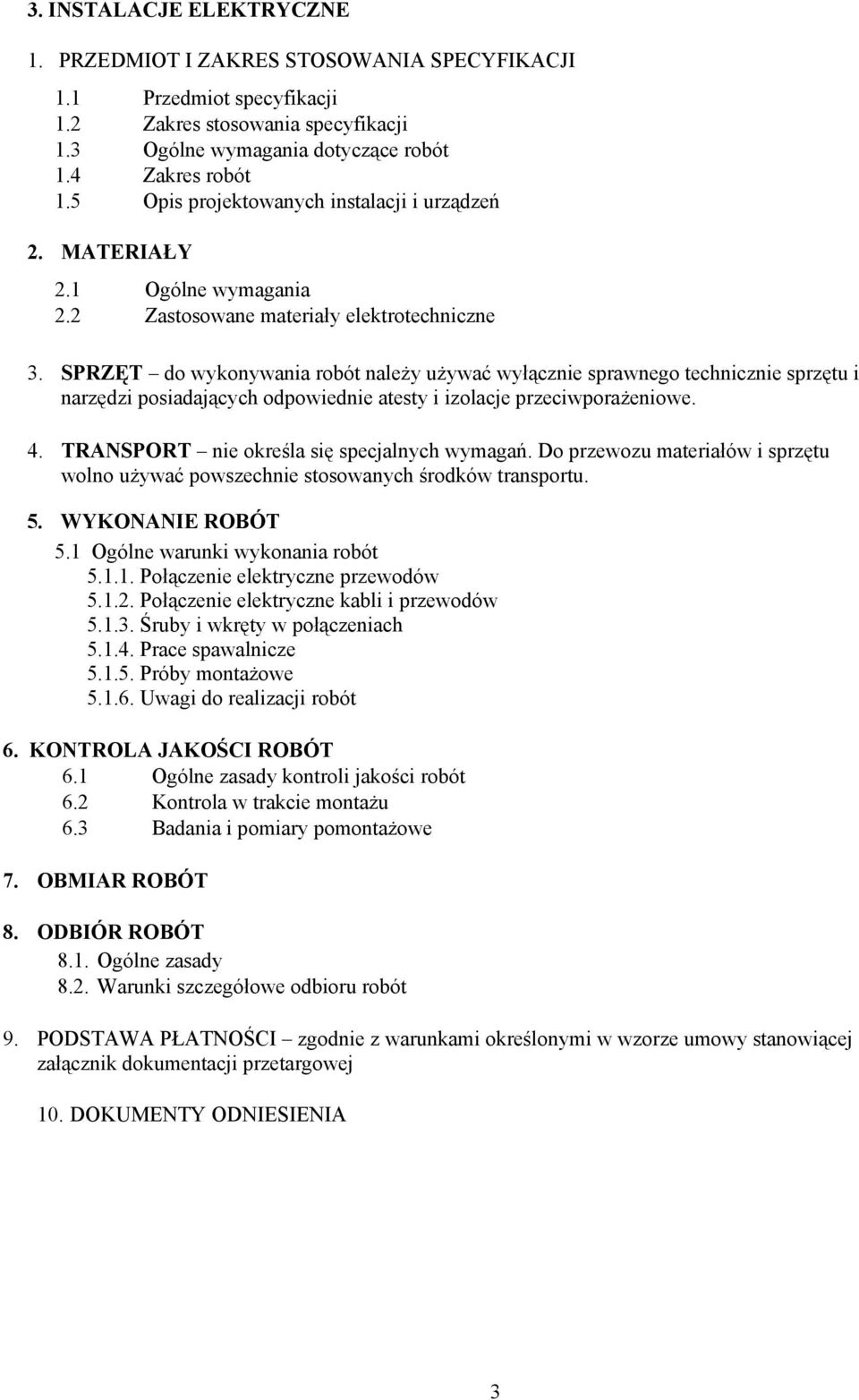

3 3. INSTALACJE ELEKTRYCZNE 1. PRZEDMIOT I ZAKRES STOSOWANIA SPECYFIKACJI 1.1 Przedmiot specyfikacji 1.2 Zakres stosowania specyfikacji 1.3 Ogólne wymagania dotyczące robót 1.4 Zakres robót 1.5 Opis projektowanych instalacji i urządzeń 2. MATERIAŁY 2.1 Ogólne wymagania 2.2 Zastosowane materiały elektrotechniczne 3. SPRZĘT do wykonywania robót naleŝy uŝywać wyłącznie sprawnego technicznie sprzętu i narzędzi posiadających odpowiednie atesty i izolacje przeciwporaŝeniowe. 4. TRANSPORT nie określa się specjalnych wymagań. Do przewozu materiałów i sprzętu wolno uŝywać powszechnie stosowanych środków transportu. 5. WYKONANIE ROBÓT 5.1 Ogólne warunki wykonania robót Połączenie elektryczne przewodów Połączenie elektryczne kabli i przewodów Śruby i wkręty w połączeniach Prace spawalnicze Próby montaŝowe Uwagi do realizacji robót 6. KONTROLA JAKOŚCI ROBÓT 6.1 Ogólne zasady kontroli jakości robót 6.2 Kontrola w trakcie montaŝu 6.3 Badania i pomiary pomontaŝowe 7. OBMIAR ROBÓT 8. ODBIÓR ROBÓT 8.1. Ogólne zasady 8.2. Warunki szczegółowe odbioru robót 9. PODSTAWA PŁATNOŚCI zgodnie z warunkami określonymi w wzorze umowy stanowiącej załącznik dokumentacji przetargowej 10. DOKUMENTY ODNIESIENIA 3

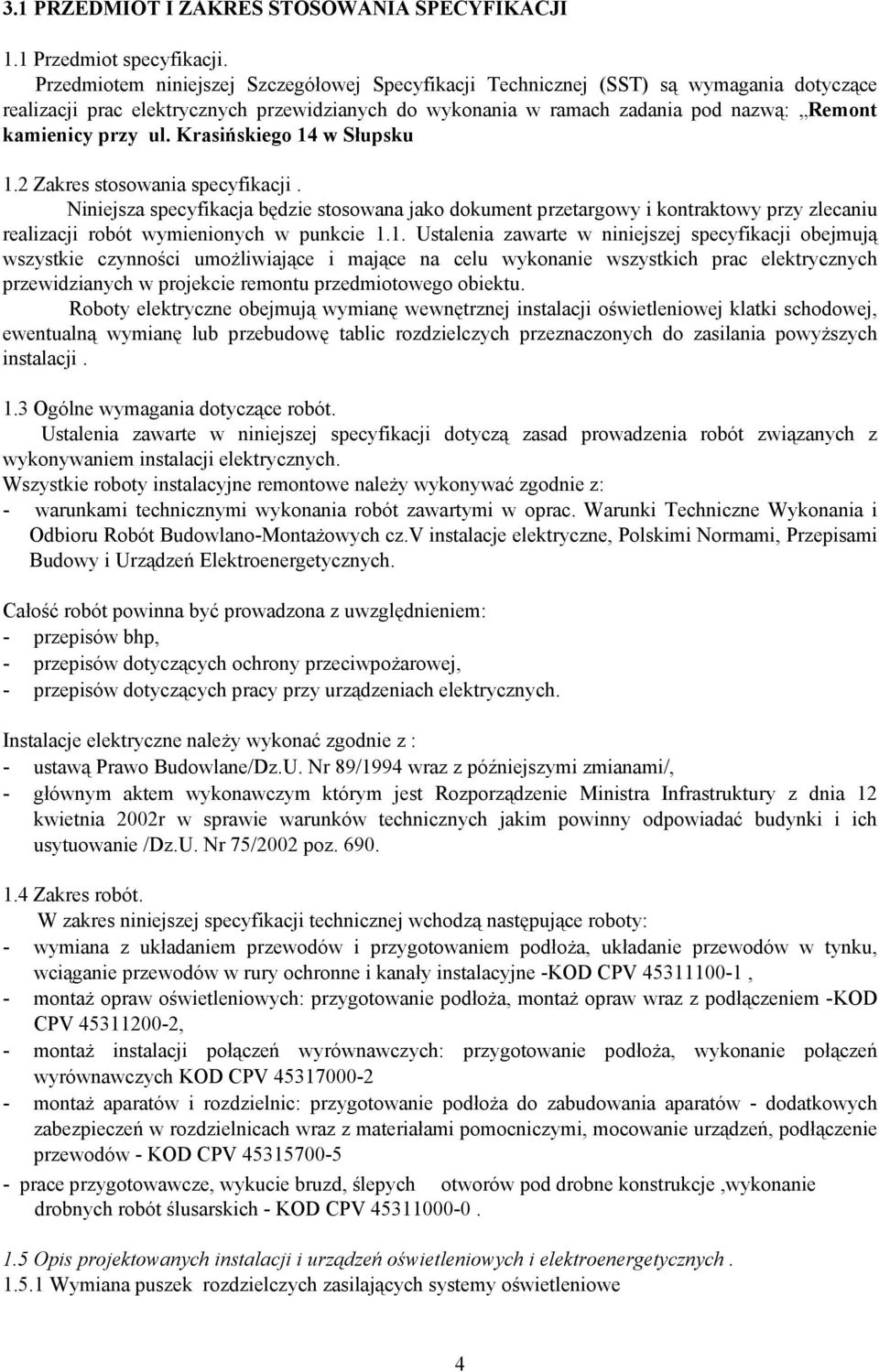

4 3.1 PRZEDMIOT I ZAKRES STOSOWANIA SPECYFIKACJI 1.1 Przedmiot specyfikacji. Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej (SST) są wymagania dotyczące realizacji prac elektrycznych przewidzianych do wykonania w ramach zadania pod nazwą: Remont kamienicy przy ul. Krasińskiego 14 w Słupsku 1.2 Zakres stosowania specyfikacji. Niniejsza specyfikacja będzie stosowana jako dokument przetargowy i kontraktowy przy zlecaniu realizacji robót wymienionych w punkcie 1.1. Ustalenia zawarte w niniejszej specyfikacji obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie wszystkich prac elektrycznych przewidzianych w projekcie remontu przedmiotowego obiektu. Roboty elektryczne obejmują wymianę wewnętrznej instalacji oświetleniowej klatki schodowej, ewentualną wymianę lub przebudowę tablic rozdzielczych przeznaczonych do zasilania powyŝszych instalacji. 1.3 Ogólne wymagania dotyczące robót. Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem instalacji elektrycznych. Wszystkie roboty instalacyjne remontowe naleŝy wykonywać zgodnie z: - warunkami technicznymi wykonania robót zawartymi w oprac. Warunki Techniczne Wykonania i Odbioru Robót Budowlano-MontaŜowych cz.v instalacje elektryczne, Polskimi Normami, Przepisami Budowy i Urządzeń Elektroenergetycznych. Całość robót powinna być prowadzona z uwzględnieniem: - przepisów bhp, - przepisów dotyczących ochrony przeciwpoŝarowej, - przepisów dotyczących pracy przy urządzeniach elektrycznych. Instalacje elektryczne naleŝy wykonać zgodnie z : - ustawą Prawo Budowlane/Dz.U. Nr 89/1994 wraz z późniejszymi zmianami/, - głównym aktem wykonawczym którym jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie /Dz.U. Nr 75/2002 poz Zakres robót. W zakres niniejszej specyfikacji technicznej wchodzą następujące roboty: - wymiana z układaniem przewodów i przygotowaniem podłoŝa, układanie przewodów w tynku, wciąganie przewodów w rury ochronne i kanały instalacyjne -KOD CPV , - montaŝ opraw oświetleniowych: przygotowanie podłoŝa, montaŝ opraw wraz z podłączeniem -KOD CPV , - montaŝ instalacji połączeń wyrównawczych: przygotowanie podłoŝa, wykonanie połączeń wyrównawczych KOD CPV montaŝ aparatów i rozdzielnic: przygotowanie podłoŝa do zabudowania aparatów - dodatkowych zabezpieczeń w rozdzielnicach wraz z materiałami pomocniczymi, mocowanie urządzeń, podłączenie przewodów - KOD CPV prace przygotowawcze, wykucie bruzd, ślepych otworów pod drobne konstrukcje,wykonanie drobnych robót ślusarskich - KOD CPV Opis projektowanych instalacji i urządzeń oświetleniowych i elektroenergetycznych Wymiana puszek rozdzielczych zasilających systemy oświetleniowe 4

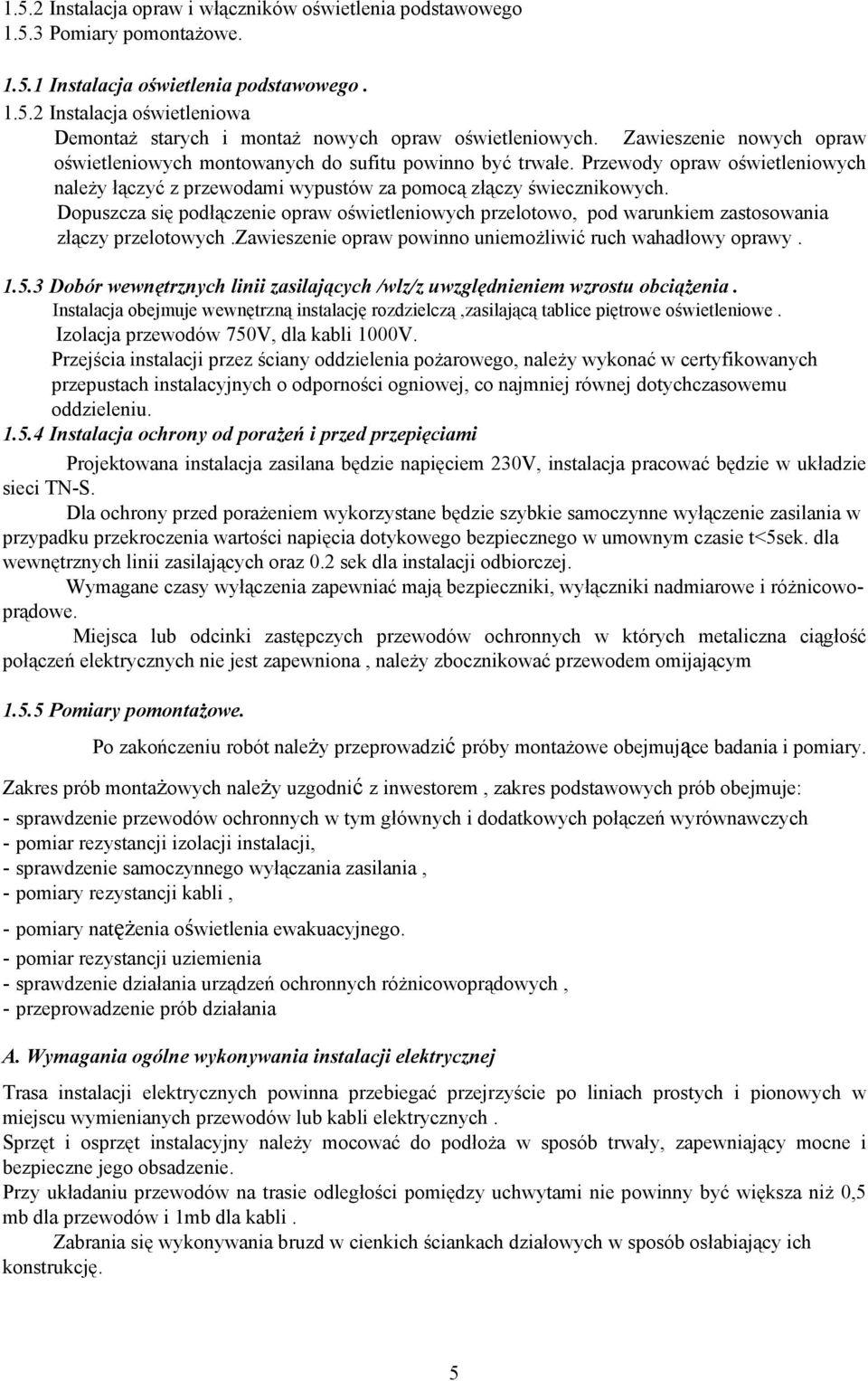

5 1.5.2 Instalacja opraw i włączników oświetlenia podstawowego Pomiary pomontaŝowe Instalacja oświetlenia podstawowego Instalacja oświetleniowa DemontaŜ starych i montaŝ nowych opraw oświetleniowych. Zawieszenie nowych opraw oświetleniowych montowanych do sufitu powinno być trwałe. Przewody opraw oświetleniowych naleŝy łączyć z przewodami wypustów za pomocą złączy świecznikowych. Dopuszcza się podłączenie opraw oświetleniowych przelotowo, pod warunkiem zastosowania złączy przelotowych.zawieszenie opraw powinno uniemoŝliwić ruch wahadłowy oprawy Dobór wewnętrznych linii zasilających /wlz/z uwzględnieniem wzrostu obciąŝenia. Instalacja obejmuje wewnętrzną instalację rozdzielczą,zasilającą tablice piętrowe oświetleniowe. Izolacja przewodów 750V, dla kabli 1000V. Przejścia instalacji przez ściany oddzielenia poŝarowego, naleŝy wykonać w certyfikowanych przepustach instalacyjnych o odporności ogniowej, co najmniej równej dotychczasowemu oddzieleniu Instalacja ochrony od poraŝeń i przed przepięciami Projektowana instalacja zasilana będzie napięciem 230V, instalacja pracować będzie w układzie sieci TN-S. Dla ochrony przed poraŝeniem wykorzystane będzie szybkie samoczynne wyłączenie zasilania w przypadku przekroczenia wartości napięcia dotykowego bezpiecznego w umownym czasie t<5sek. dla wewnętrznych linii zasilających oraz 0.2 sek dla instalacji odbiorczej. Wymagane czasy wyłączenia zapewniać mają bezpieczniki, wyłączniki nadmiarowe i róŝnicowoprądowe. Miejsca lub odcinki zastępczych przewodów ochronnych w których metaliczna ciągłość połączeń elektrycznych nie jest zapewniona, naleŝy zbocznikować przewodem omijającym Pomiary pomontaŝowe. Po zakończeniu robót naleŝy przeprowadzić próby montaŝowe obejmujące badania i pomiary. Zakres prób montaŝowych naleŝy uzgodnić z inwestorem, zakres podstawowych prób obejmuje: - sprawdzenie przewodów ochronnych w tym głównych i dodatkowych połączeń wyrównawczych - pomiar rezystancji izolacji instalacji, - sprawdzenie samoczynnego wyłączania zasilania, - pomiary rezystancji kabli, - pomiary natęŝenia oświetlenia ewakuacyjnego. - pomiar rezystancji uziemienia - sprawdzenie działania urządzeń ochronnych róŝnicowoprądowych, - przeprowadzenie prób działania A. Wymagania ogólne wykonywania instalacji elektrycznej Trasa instalacji elektrycznych powinna przebiegać przejrzyście po liniach prostych i pionowych w miejscu wymienianych przewodów lub kabli elektrycznych. Sprzęt i osprzęt instalacyjny naleŝy mocować do podłoŝa w sposób trwały, zapewniający mocne i bezpieczne jego obsadzenie. Przy układaniu przewodów na trasie odległości pomiędzy uchwytami nie powinny być większa niŝ 0,5 mb dla przewodów i 1mb dla kabli. Zabrania się wykonywania bruzd w cienkich ściankach działowych w sposób osłabiający ich konstrukcję. 5
