1 Odkrywanie wiedzy z danych przy użyciu zbiorów przybliżonych Wykład 2

2 W internecie Teoria zbiorów przybliżonych zaproponowany w 1982 r. przez prof. Zdzisława Pawlaka formalizm matematyczny, stanowiący rozwinięcie klasycznej teorii zbiorów. Zbiór przybliżony (ang. rough set) to obiekt matematyczny zbudowany w oparciu o logikę trójwartościową. W swym pierwotnym ujęciu zbiór przybliżony to para klasycznych zbiorów: przybliżenie dolne i przybliżenie górne. Istnieje również odmiana zbioru przybliżonego, definiowana przez parę przybliżeo będących zbiorami rozmytymi (ang. fuzzy set). Dany element może należed do obydwu przybliżeo, do żadnego lub tylko do przybliżenia górnego. Ten ostatni przypadek jest o tyle ciekawy, że pozwala na modelowanie niepewności.

3 Wstęp Teoria zbiorów przybliżonych opracowana przez Zdzisława Pawlaka, dostarcza narzędzi matematycznych do formalnego opisu wiedzy, w tym wiedzy niepełnej i niedokładnej. Wykorzystywana jest skutecznie m.in. w eksploracji danych i odkrywaniu wiedzy, złożonych zadaniach klasyfikacji oraz w komputerowych systemach wspomagania decyzji. Dziedziny, w których teoria ta została zastosowana to nie tylko medycyna czy biznes (bankowośd, badania rynku) ale również rozpoznawanie mowy, sieci neuronowe czy ogólnie mówiąc sztuczna inteligencja.

4

5

6 O metodzie słów kilka Metodologia zbiorów przybliżonych zyskała sobie dużą popularnośd. Świadectwem tego może byd chociażby fakt, że jest ona przedmiotem badao wielu naukowców na całym świecie, co udokumentowane zostało ok dwoma tysiącami publikacji. Tematyka ta cieszy się ogromnym zainteresowaniem badaczy, którzy czynnie uczestniczą w prowadzonych w tej dziedzinie cyklicznie międzynarodowych konferencjach i seminariach. Wśród krajów szczególnie zaangażowanych wyróżnid można prócz Polski, m.in. USA, Kanadę, Japonię, Francję czy Norwegię. W Polsce tematyka ta znalazła się w centrum badao naukowych prowadzonych w wielu ośrodkach, również na Uniwersytecie Śląskim w Zakładzie Systemów Informatycznych, szczególnie w zakresie zastosowao medycznych.

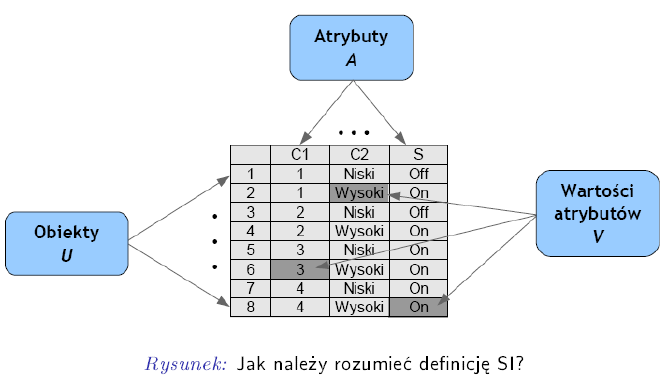

7 System informacyjny

8 System informacyjny a system decyzyjny

9

10 Cel: wygenerowanie reguł

11 Tablica decyzyjna

12 Relacja nierozróżnialności

13

14 IND(C) = {{1},{2,5},{3},{4},{6}} Ale IND({gm})={{1,4,6},{2,5},{3}}

15 Klasy abstrakcji

16 Klasy abstrakcji - przykład

17

18

19 Aproksymacja zbiorów

20

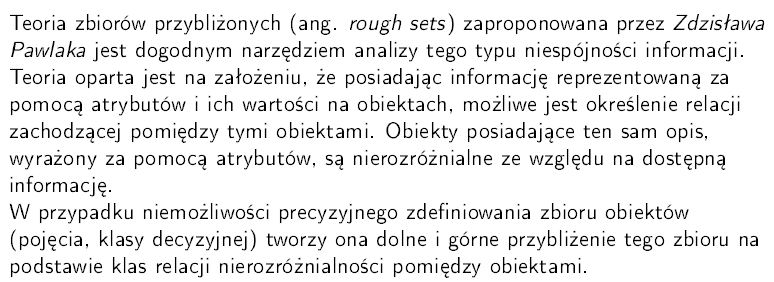

21 Zbiory przybliżone a problem z jednoznacznością klasyfikacj obiektów

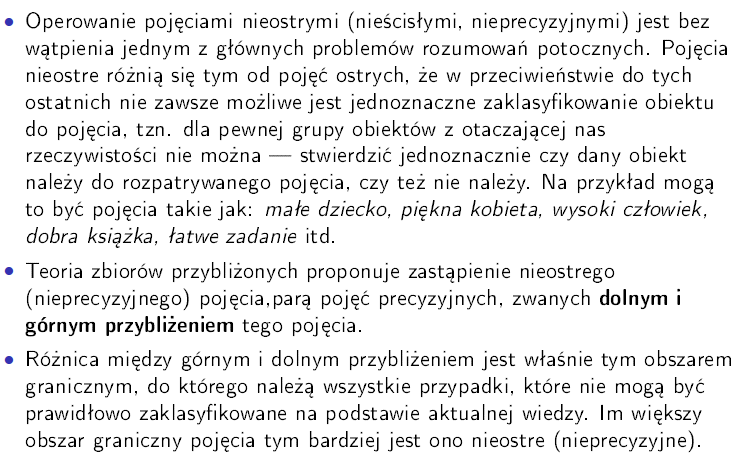

22 Pojęcia nieostre a zbiór dokładny oraz zbiór przybliżony

23 Dolne przybliżenie BX = {Y IND(B): Y X} Czyli będą to takie obiekty należące do IND(B), które w całości zawierają się zbiorze X. O obiektach należących do dolnego przybliżenia mówimy, że NA PEWNO należą do danego pojęcia (danej klasy decyzyjnej).

24 BX = {Y IND(B): Y X} IND(B) = {{1},{2,5},{3},{4},{6}} X = X tak + X nie Które z Y-ków należących do IND(B) w całości zawierają się w X? X tak = {1,2,3,4} X nie = {5,6} BX Tak = {1,3,4} BX Nie = {6} Obiekty {1,3,4} na pewno mają grypę! Obiekt {6} na pewno nie ma grypy!

25 Górne przybliżenie BX = {Y IND(B): Y X } Czyli będą to takie obiekty należące do IND(B), które wystarczy, że mają częśd wspólną ze zbiorem X. O obiektach należących do górnego przybliżenia mówimy, że BYD MOŻE należą do danego pojęcia (danej klasy decyzyjnej).

26 BX = {Y IND(B): Y X } IND(B) = {{1},{2,5},{3},{4},{6}} X = X tak + X nie Które z Y-ków należących do IND(B) mają częśd wspólną z X? X tak = {1,2,3,4} X nie = {5,6} BX Tak = {1,2,3,4,5} Obiekty {1,2,3,4,5} byd może mają grypę! Obiekty {2,5,6} byd może nie ma grypy! BX Nie = {2,5,6}

27 Zbiór dokładny a zbiór przybliżony

28

29 Interpretacja

30 Tablice decyzyjne deterministyczne i niedeterministyczne Każdy obiekt tablicy decyzyjnej TD może zostać zapisany w postaci zdania warunkowego (postaci: jeżeli warunki to decyzja) i byd traktowany jako reguła decyzyjna.

31 1. jeżeli (g=nie) i (m=tak) i (t=wysoka) to (c=tak) 2. jeżeli (g=tak) i (m=nie) i (t=wysoka) to (c=tak) 3. jeżeli (g=tak) i (m=tak) i (t=bardzo wysoka) to (c=tak) 4. jeżeli (g=nie) i (m=tak) i (t=bardzo wysoka) to (c=tak) 5. jeżeli (g=tak) i (m=nie) i (t=wysoka) to (c=nie) 6. jeżeli (g=nie) i (m=tak) i (t=normalna) to (c=nie)

32 reguły deterministyczne Reguła w tablicy decyzyjnej TD jest deterministyczna, gdy równość atrybutów warunkowych implikuje równośd atrybutów decyzyjnych. Fakt ten możemy wyrazid przy pomocy następującej zależności dla obiektów tablicy decyzyjnej:

33 reguły niedeterministyczne Reguła w tablicy decyzyjnej TD jest niedeterministyczna, gdy równość atrybutów warunkowych nie implikuje równości atrybutów decyzyjnych, co można wyrazid następującą zależnością dla obiektów tablicy decyzyjnej:

34 Niespójnośd

35

36 Metody usuwania niespójności

37 1 metoda

38

39 Metoda jakościowa

40 IND(B) = {{1}{2,5}{3}{4}{6}} X tak = {1,2,3,4} X nie = {5,6} BX Tak = {1,3,4} BX Nie = {6} Tak =3/6 Nie =1/6 Metoda mówi, aby usunąd ten obiekt, dla którego uzyskano mniejszą dokładnośd dolnego, bądź górnego przybliżenia. Usuniemy niespójnośd ze zbioru NIE

41 IND(B) = {{1}{2,5}{3}{4}{6}} X tak = {1,2,3,4} X nie = {5,6} BX Tak = {1,3,4} BX Nie = {6} Tak =3/6 Nie =1/6 Metoda mówi, aby usunąd ten obiekt, dla którego uzyskano mniejszą dokładnośd dolnego, bądź górnego przybliżenia. Usuniemy niespójnośd ze zbioru NIE

42 Po usunięciu

43 Metoda ilościowa

44 Metoda uogólnionego atrybutu decyzyjnego

45 Redukcja atrybutów pojęcie jądra i reduktów

46

47

48

49 Inny przykład

50

51

52 Metoda z definicji

53

54

55

56

57

58

59

60

61

62

63

64

65 Reguły minimalne

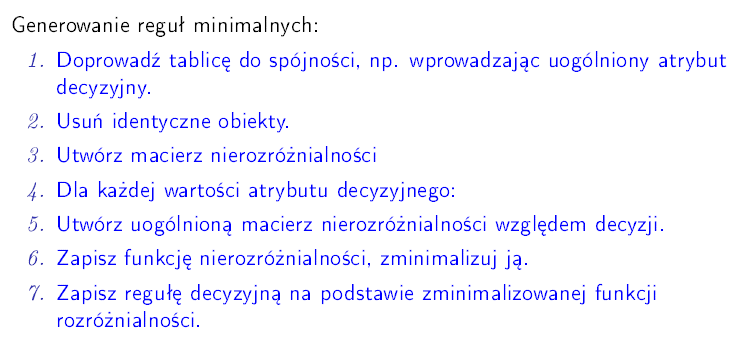

66 Od tablicy do reguł

67

68

69

70

71

72

73

74

75

76

77

78

79 Reguły minimalne grypa

80 Zbiory przybliżone w praktyce

81 Zbiory przybliżone w praktyce

82

83

84 Diagnozowanie encefalomiopatii mitochondrialnych Rozprawa doktorska, grant badawczy KBN (autor: dr Piotr Paszek), ŚAM

85 Diagnozowanie to jest: procesem długotrwałym, skomplikowanym, kosztownym i co najważniejsze nieobojętnym dla pacjenta. Proponowane procedury diagnostyczne, w kolejnych etapach postępowania, zmierzają do zróżnicowania między wieloma wrodzonymi schorzeniami metabolicznymi a MEM Postawienie ostatecznej diagnozy określenie konkretnej jednostki chorobowej (klasyfikacja) wymaga wykonania wielu badao, określenia wartości wielu parametrów (objawów klinicznych, poziomów kwasów, zmian biochemicznych w mózgu, poziomu enzymów w tkankach) i związków między nimi.

86 Badania inwazyjne i nieinwazyjne Badania prowadzące do wykrycia konkretnej jednostki chorobowej można podzielid ze względu na sposób przeprowadzenia badania na badania nieinwazyjne i inwazyjne. Jednym z badao nieinwazyjnych jest tomografia rezonansu magnetycznego, która dostarcza informacji o zmianach w mózgu pacjenta. Nie jest to jednak badanie rozstrzygające. Spektroskopia rezonansu magnetycznego to kolejne badanie nieinwazyjne, które znalazło zastosowanie w diagnozowaniu MEM. Dzięki MRS można zaobserwowad zmiany biochemiczne w mózgu. W wyniku zastosowania MRS nie można jednak stwierdzid jaka jednostka chorobowa wywołała MEM.

87 Badania inwazyjne pobranie próbek krwi i płynu mózgowo rdzeniowego w celu określenia poziomów stężeo kwasów mlekowego i pirogronowego w tych środowiskach. Wyniki tych pomiarów są podstawą do dalszej diagnozy. Nie dają one jednak koocowego rozpoznania jednostki chorobowej pobieranie próbek mięśni i nerwów. Na tych próbkach dokonywany są różnego typu badania np. pomiar poziomu enzymów oksydazy C, wykrywanie mutacji mtdna, określenie zmian w strukturze mitochondriów. Wyniki tych badao dają ostateczną diagnozę stwierdzenie lub wykluczenie choroby z grupy MEM

88 W tradycyjnej metodzie diagnostycznej lekarze dokonywali wstępnej selekcji pacjentów na podstawie objawów klinicznych podział pacjentów na dwie grupy grupa dzieci podejrzanych o MEM grupa pacjentów u których nie występują encefalomiopatie mitochondrialne Kierowani do dalszych badao dzieci zdrowe lub z innymi wrodzonymi schorzeniami metabolicznymi), które nie będą poddane dalszym badaniom inwazyjnym

89 Możliwy schemat postępowania Podział pacjentów na 2 grupy wygenerowad reguły, które klasyfikują nowe przypadki do odpowiedniej grupy. Jest to pierwszy etap diagnozy. I etap grupa dzieci podejrzanych o MEM grupa pacjentów u których nie występują encefalomiopatie mitochondrialne II etap Kierowani do dalszych badao dzieci zdrowe lub z innymi wrodzonymi schorzeniami metabolicznymi), które nie będą poddane dalszym badaniom inwazyjnym

90 Ważne Aby można było stworzyd reguły klasyfikacji dokonanych w pierwszym i drugim etapie, należy określid atrybuty, które będą brane pod uwagę w systemie i ich wartości!!! W trzecim etapie w poprzednio wyselekcjonowanej grupie chorych zostaną pobrane wycinki mięśni lub nerwów do oceny aktywności enzymatycznej badania poziomu enzymów w tych tkankach. Najczęściej pobierany jest wycinek mięśnia szkieletowego, który charakteryzuje się dużą liczbą mitochondriów, jak i wysoką aktywnością metabolizmu energetycznego

91 Jak to było w praktyce Na podstawie danych otrzymanych z II Kliniki i Katedry Śląskiej Akademii Medycznej, oraz po konsultacjach z zespołem neurologów dziecięcych ustalono zestaw objawów klinicznych atrybutów branych pod uwagę przy diagnozie encefalomiopatii mitochondrialnych.

92 Objawy kliniczne Numer Opis Numer Opis 1 opóźnienie i/lub regres, 2 hipotonia mięśniowa, 3 padaczka, 4 zaburzenia rozwoju somatycznego, 5 zanik nerwu wzrokowego, 6 oftalmoplegia, 7 oczopląs i/lub opsoklonie, 8 zaburzenia spastyczne i inne, 9 neuropatia obwodowa, 10 wymioty, 11 ubytki słuchu, 12 zlewne poty, 13 zaburzenia układu krążenia, bloki, 14 zaburzenia rytmu serca, 15 dysfunkcja wątroby, 16 wielkogłowie, 17 małogłowie, 18 miopatia, 19 mioklonie, 20 kardiomiopatia, 21 ślepota, 22 retinitis pigmentosa, 23 zespół spastyczny połowiczy, 24 zaburzenia połykania, 25 zaburzenia oddychania, 26 ataksja, 27 ostry niedowład połowiczy.

93 Ponieważ objawy kliniczne atrybuty, mogły występowad z różnym nasileniem przyjęto następujący zbiór wartości dla tych objawów: (-1) przy braku danego objawu, ( 0) przy braku informacji o występowaniu danego objawu (brak danych), ( 1) gdy dany objaw występował, ( 2) w szczególnych przypadkach, gdy nasilenie objawu było patologiczne.

94 Na podstawie tych atrybutów objawów klinicznych dokonywana jest pierwsza selekcja pacjentów. Zostaje podjęta decyzja do której grupy pacjent zostaje zakwalifikowany. Powstaje tablica decyzyjna, na podstawie której zostają utworzone reguły, które klasyfikują nowe przypadki.

95 Numer atrybutu Lp Dec

96 Parametry biochemiczne brane pod uwagę przy diagnozowaniu MEM (II etap) Numer Opis 1 poziom kwasu mlekowego w surowicy krwi; 2 poziom kwasu mlekowego w płynie mózgowo rdzeniowym (pmr); 3 poziom kwasu pirogronowego w surowicy krwi; 4 poziom kwasu pirogronowego w pmr; 5 stosunek kwasu mlekowego do pirogronowego w surowicy krwi; 6 stosunek kwasu mlekowego do pirogronowego w pmr.

97 Na podstawie tych atrybutów poziomów kwasów dokonywana jest kolejna klasyfikacja pacjentów. Powstaje tablica decyzyjna, na podstawie której zostaną utworzone reguły, które klasyfikują nowe przypadki.

98 Fragment tablicy decyzyjnej dla 6 atrybutów warunkowych 2 etap diagnozy Numer atrybutu Lp decyzja

99 III etap w poprzednio wyselekcjonowanej grupie chorych zostają pobrane wycinki mięśni lub nerwów do oceny aktywności enzymatycznej. Najczęściej pobierany jest wycinek mięśnia szkieletowego, rzadziej wycinki nerwów Na tych próbkach dokonywany są różnego typu badania: biochemiczne, morfologiczne, genetyczne. W wyniku tych badao określony zostanie poziom enzymów oksydazy C. Zaburzenia tych poziomów świadczą o nieprawidłowym funkcjonowaniu łaocucha oddechowego komórki. Ponadto badaniu podlega a mitochondrialne DNA w celu wykrycia mutacji w mtdna. Bada się również zmiany w strukturze mitochondriów. Wyniki tych badao w szczególności pomiar poziomu enzymów dają ostateczną diagnozę.

100 Fragment danych dotyczących poziomu enzymów w próbkach mięśni Lp. numer pacjenta A kompleks oksydazy cytochromowej, B oksydaza cytochromowa, C dehydrogenaza bursztynianowa, D dehydrogenaza maleinianowa, E syntetaza cytrynianowa. Lp. A B C D E

101 Cele systemu skrócenie czasu potrzebnego do postawienia ostatecznej diagnozy; maksymalne ograniczenie wskazao do inwazyjnych metod diagnostycznych (punkcje, wycinki z mięśnia lub nerwu); stworzenie systemu wspomagającego decyzje w diagnozowaniu MEM u dzieci.

102 Ogólny schemat uczenia maszynowego

103 Klasyfikacja nowych przypadków

104

105

106

107

108

109

110

111 Diagnoza

112

113

114

115

116

117

118

119 Podsumowanie Teoria zbiorów przybliżonych świetnie nadaje się do reprezentacji pojęd niespójnych. Pozwala redukowad wiedzę do niezbędnego minimum. Pozwala generowad reguły minimalne które skracają drogę wnioskowania.
