PROJEKT BUDOWLANY INSTALACJI ELEKTRYCZNYCH

Transkrypt

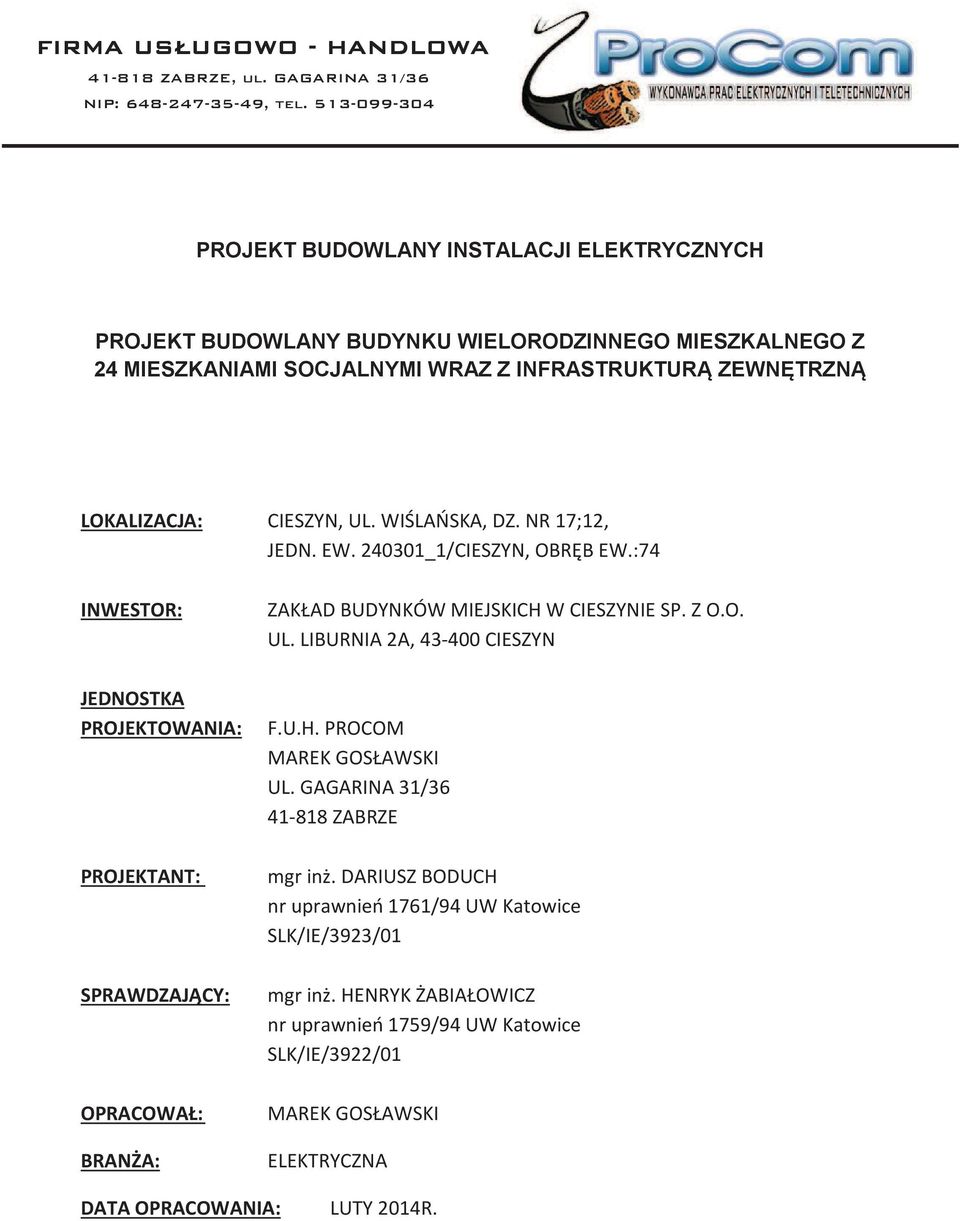

1 PROJEKT BUDOWLANY INSTALACJI ELEKTRYCZNYCH PROJEKT BUDOWLANY BUDYNKU WIELORODZINNEGO MIESZKALNEGO Z 24 MIESZKANIAMI SOCJALNYMI WRAZ Z INFRASTRUKTUR ZEWNTRZN

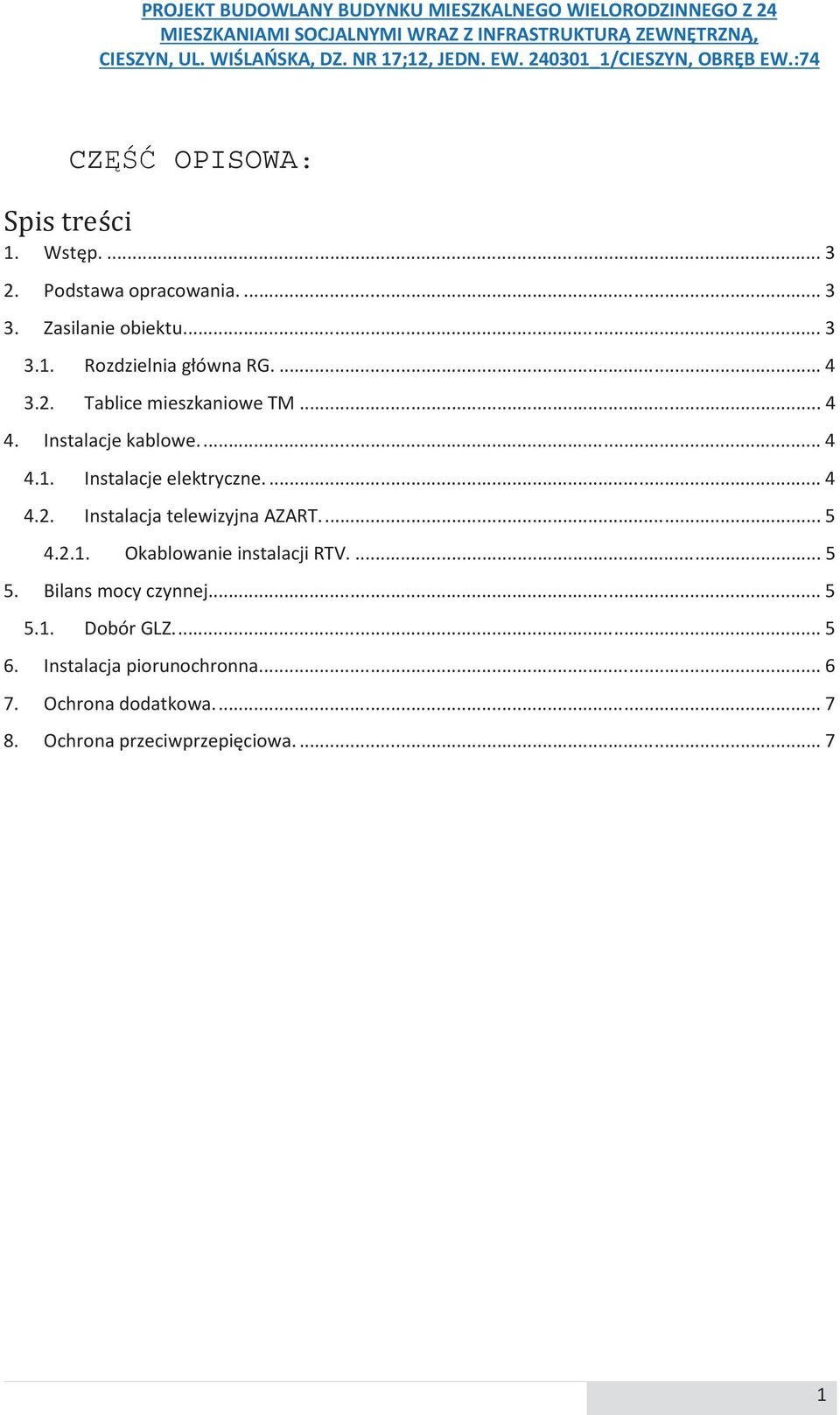

2 CZ OPISOWA:

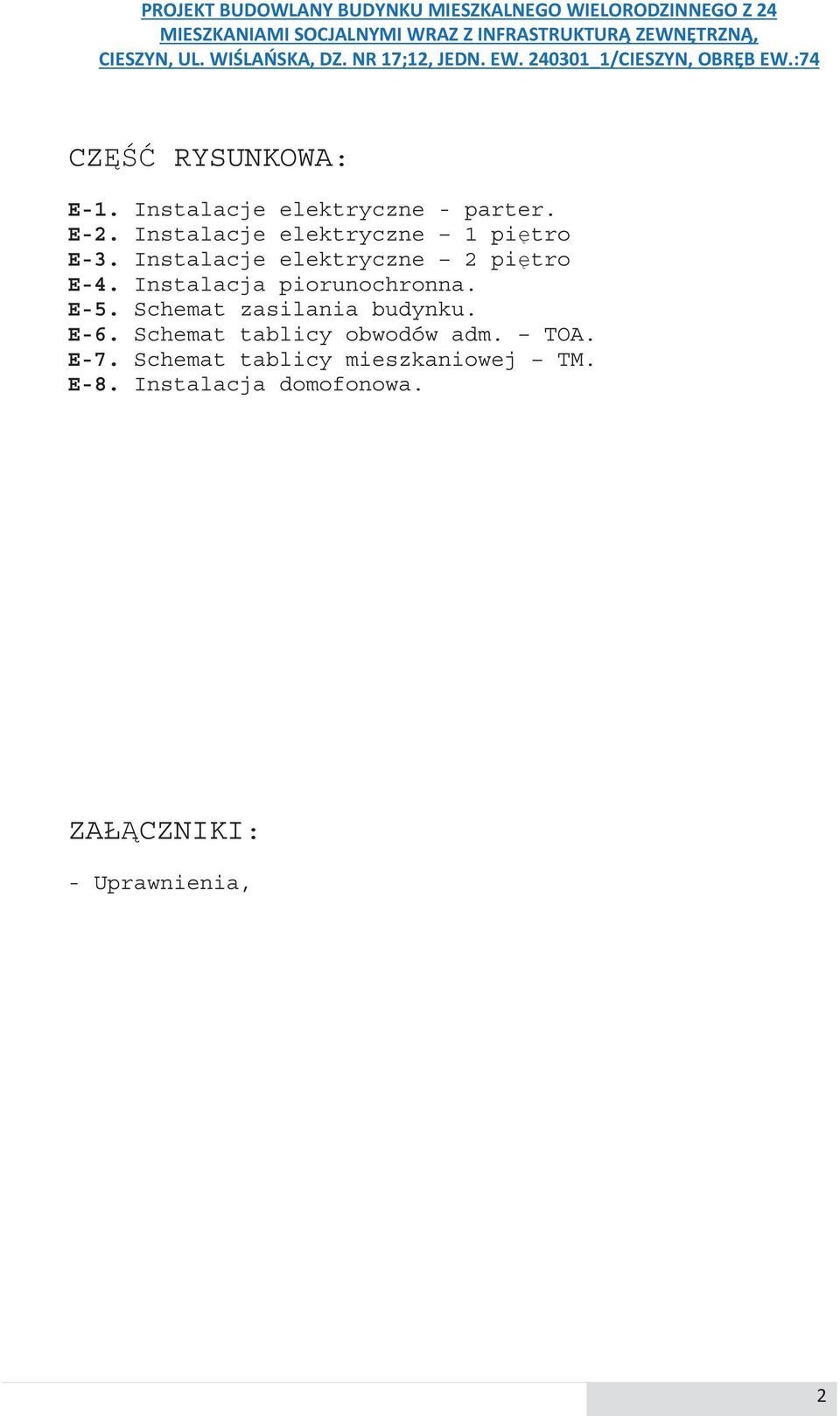

3 CZ RYSUNKOWA: E-1. Instalacje elektryczne - parter. E-2. Instalacje elektryczne 1 pitro E-3. Instalacje elektryczne 2 pitro E-4. Instalacja piorunochronna. E-5. Schemat zasilania budynku. E-6. Schemat tablicy obwodów adm. TOA. E-7. Schemat tablicy mieszkaniowej TM. E-8. Instalacja domofonowa. ZAŁCZNIKI: - Uprawnienia,

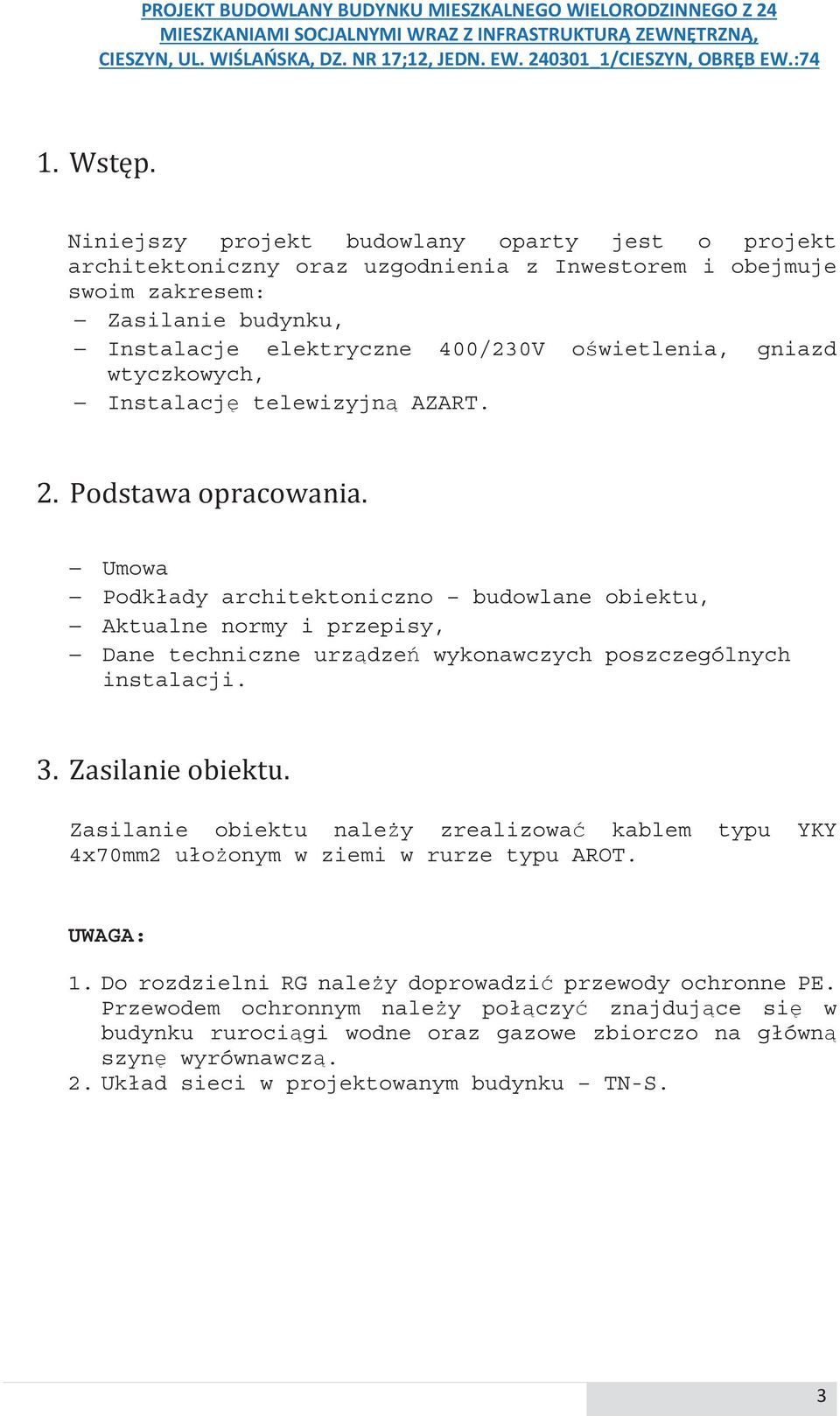

4 Niniejszy projekt budowlany oparty jest o projekt architektoniczny oraz uzgodnienia z Inwestorem i obejmuje swoim zakresem: Zasilanie budynku, Instalacje elektryczne 400/230V owietlenia, gniazd wtyczkowych, Instalacj telewizyjn AZART. Umowa Podkłady architektoniczno budowlane obiektu, Aktualne normy i przepisy, Dane techniczne urzdze wykonawczych poszczególnych instalacji. Zasilanie obiektu naley zrealizowa kablem typu YKY 4x70mm2 ułoonym w ziemi w rurze typu AROT. UWAGA: 1. Do rozdzielni RG naley doprowadzi przewody ochronne PE. Przewodem ochronnym naley połczy znajdujce si w budynku rurocigi wodne oraz gazowe zbiorczo na główn szyn wyrównawcz. 2. Układ sieci w projektowanym budynku TN-S.

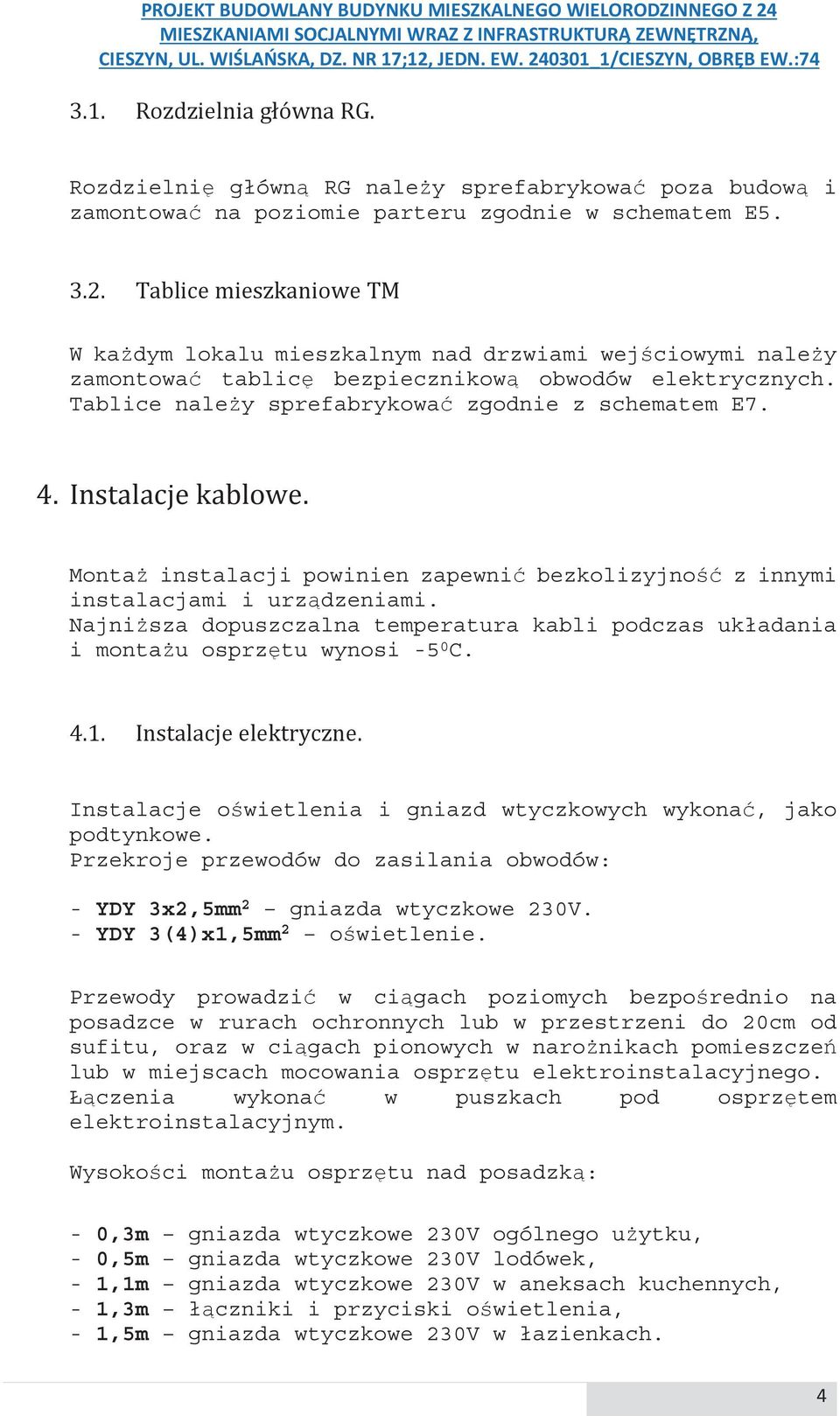

5 Rozdzielni główn RG naley sprefabrykowa poza budow i zamontowa na poziomie parteru zgodnie w schematem E5. W kadym lokalu mieszkalnym nad drzwiami wejciowymi naley zamontowa tablic bezpiecznikow obwodów elektrycznych. Tablice naley sprefabrykowa zgodnie z schematem E7. Monta instalacji powinien zapewni bezkolizyjno z innymi instalacjami i urzdzeniami. Najnisza dopuszczalna temperatura kabli podczas układania i montau osprztu wynosi -5 0 C. Instalacje owietlenia i gniazd wtyczkowych wykona, jako podtynkowe. Przekroje przewodów do zasilania obwodów: - YDY 3x2,5mm 2 gniazda wtyczkowe 230V. - YDY 3(4)x1,5mm 2 owietlenie. Przewody prowadzi w cigach poziomych bezporednio na posadzce w rurach ochronnych lub w przestrzeni do 20cm od sufitu, oraz w cigach pionowych w naronikach pomieszcze lub w miejscach mocowania osprztu elektroinstalacyjnego. Łczenia wykona w puszkach pod osprztem elektroinstalacyjnym. Wysokoci montau osprztu nad posadzk: - 0,3m gniazda wtyczkowe 230V ogólnego uytku, - 0,5m gniazda wtyczkowe 230V lodówek, - 1,1m gniazda wtyczkowe 230V w aneksach kuchennych, - 1,3m łczniki i przyciski owietlenia, - 1,5m gniazda wtyczkowe 230V w łazienkach.

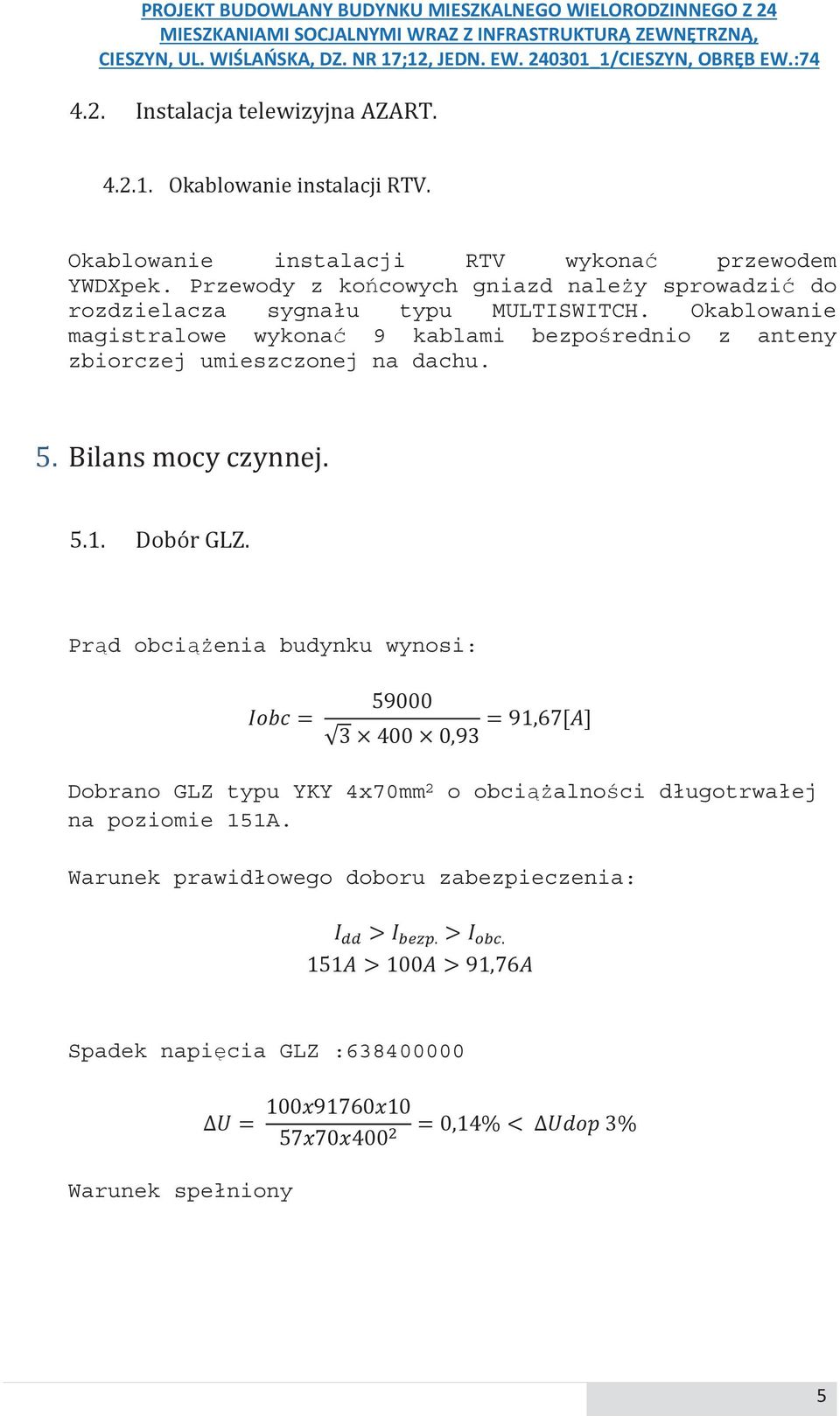

6 Okablowanie instalacji RTV wykona przewodem YWDXpek. Przewody z kocowych gniazd naley sprowadzi do rozdzielacza sygnału typu MULTISWITCH. Okablowanie magistralowe wykona 9 kablami bezporednio z anteny zbiorczej umieszczonej na dachu. Prd obcienia budynku wynosi: Dobrano GLZ typu YKY 4x70mm 2 o obcialnoci długotrwałej na poziomie 151A. Warunek prawidłowego doboru zabezpieczenia: Spadek napicia GLZ : Warunek spełniony

7 Zaprojektowano instalacj piorunochronn, któr bd stanowi bd: - Zwody poziome niskie z drutu stalowego ocynkowanego Ø8, - Przewody odprowadzajce z drutu stalowego Ø8, - Przewody uziemiajce z płaskownika stalowego 30x4mm, - Zaciski probiercze zainstalowane w kadym przewodzie odprowadzajcym na cianie budynku, - Uziemienia szpilkowe. Do instalacji naley przyłczy wszystkie metalowe czci dachu. Przewody odprowadzajce prowadzi w rurach RVS18 ułoonych na cianach zewntrznych na uchwytach odstpowych. Złcza kontrolne zamontowa w szczelnych puszkach na wysokoci 0,7m nad terenem. W budynku naley zamontowa cyfrowy system domofonowy typu CD-3000 firmy LASKOMEX. Zestaw składa si z kasety elektroniki EC, kasety rozmownej CP, transformatora zasilajcego TR, elektrozaczepu standardowego EZ oraz obudowy podtynkowej standardowej. Instalacj naley wykona zgodnie z zaleceniami producenta. Naley zachowa odpowiednie odległoci (maks. 15m) pomidzy kaset elektroniki EC i kaset rozmown CP, jak równie pomidzy unifonami, a kaset EC (maks. 100m dla przewodu o przekroju yły 0,5mm2 lub 200m dla przewodu o przekroju yły 0,8mm2. Do wykonania instalacji kablowej zaleca si kabel YTDY 8x0,5mm2 do zasilania unifonów i YDYp 2x1mm2 do zasilania elektroniki i elektrozaczepu.

8 Jako ochron dodatkow od poraenia prdem elektrycznym zastosowa samoczynne wyłczenie zasilania w układzie TN-S, realizowane przy uyciu wyłczników instalacyjnych oraz dodatkowo wyłczników rónicowo-prdowych na prd rónicowy 30mA. W rozdzielni głównej RG naley zastosowa ochronnik przeciwprzepiciowy klasy B+C.
