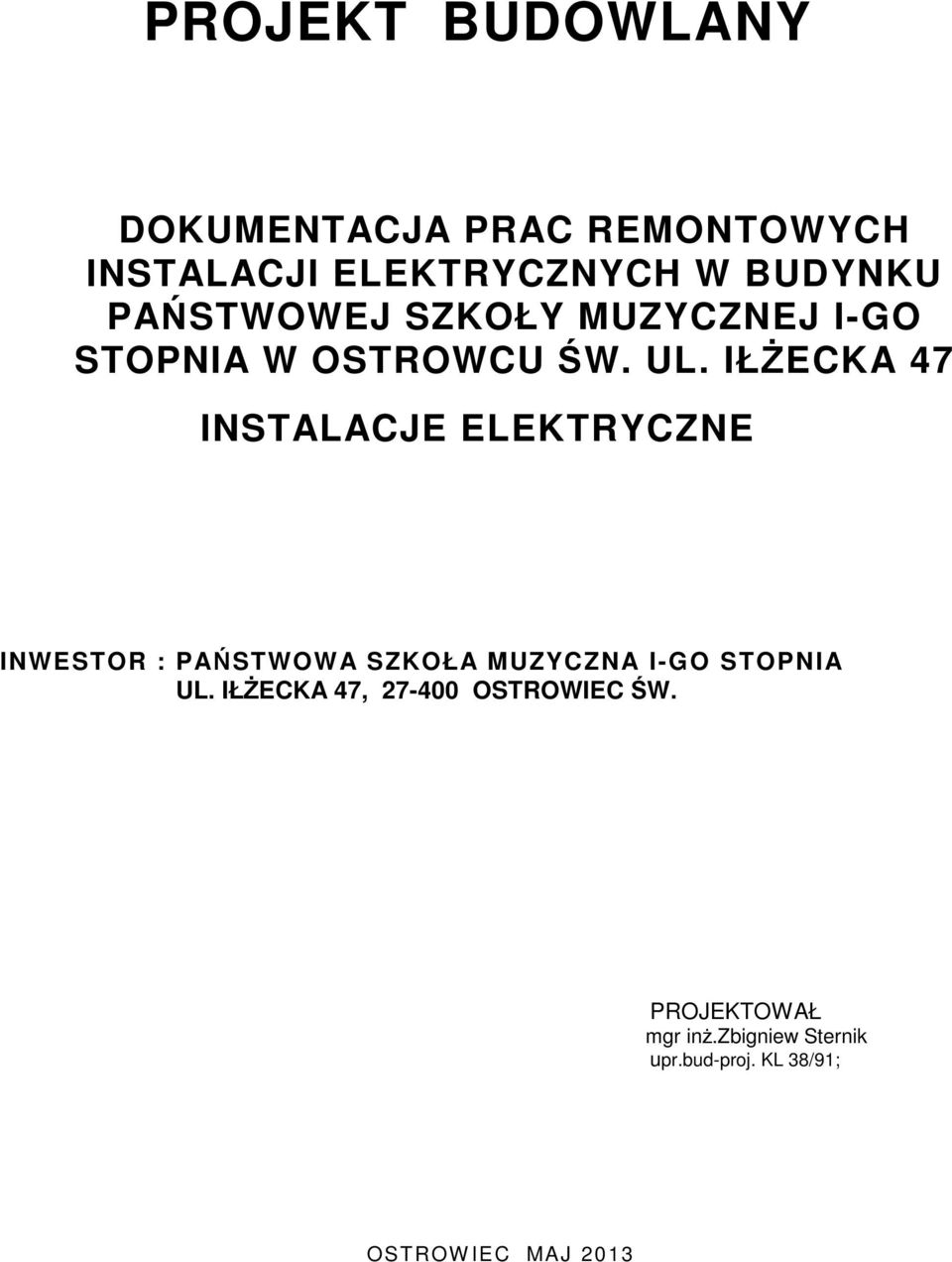

1 PROJEKT BUDOWLANY DOKUMENTACJA PRAC REMONTOWYCH INSTALACJI ELEKTRYCZNYCH W BUDYNKU PASTWOWEJ SZKOŁY MUZYCZNEJ I-GO STOPNIA W OSTROWCU W. UL. IŁECKA 47 INSTALACJE ELEKTRYCZNE INWESTOR : PASTWOWA SZKOŁA MUZYCZNA I-GO STOPNIA UL. IŁECKA 47, OSTROWIEC W. PROJEKTOWAŁ mgr in.zbigniew Sternik upr.bud-proj. KL 38/91; OSTROW IEC MAJ 2013

IŁECKA 47 INSTALACJE ELEKTRYCZNE INWESTOR : PASTWOWA SZKOŁA MUZYCZNA I-GO STOPNIA UL.

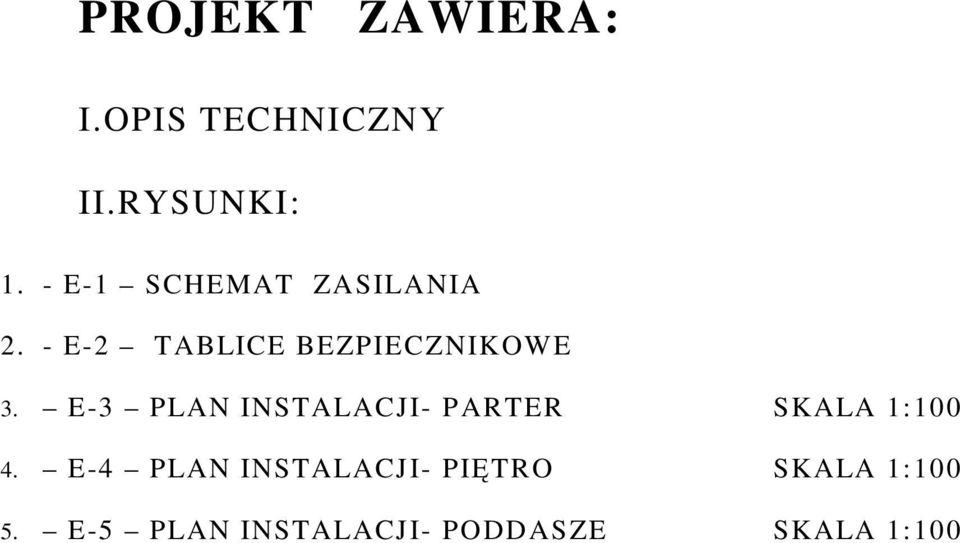

2 PROJEKT ZAWIERA: I.OPIS TECHNICZNY II.RYSUNKI: 1. - E-1 SCHEMAT ZASILANIA 2. - E-2 TABLICE BEZPIECZNIKOWE 3. E-3 PLAN INSTALACJ I- PARTER SKALA 1: E-4 PLAN INSTALACJ I- PITRO SKALA 1: E-5 PLAN INSTALACJ I- PODDASZE SKALA 1:100

E-3 PLAN INSTALACJ I- PARTER SKALA 1:100 4.

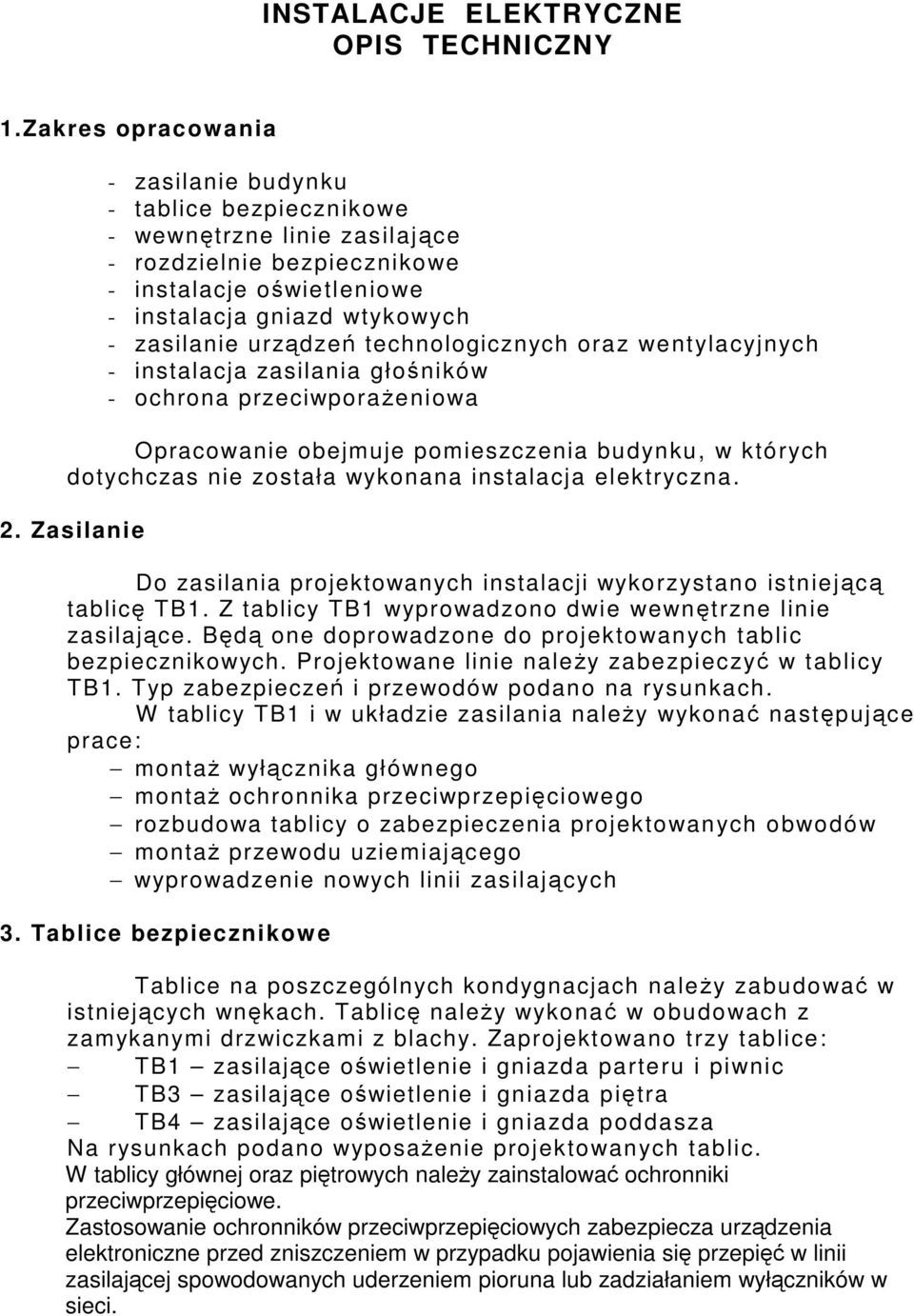

3 INSTALACJE ELEKTRYCZNE OPIS TECHNICZNY 1.Zakres opracow ania - zasilanie budynku - tablice bezpiecznikowe - wewntrzne linie zasilajce - rozdzielnie bezpiecznikowe - instalacje owietleniowe - instalacja gniazd wtykowych - zasilanie urzdze technologicznych oraz wentylacyjnych - instalacja zasilania głoników - ochrona przeciwporaeniowa Opracowanie obejmuje pomieszczenia budynku, w których dotychczas nie została wykonana instalacja elektryczna. 2. Zasilanie Do zasilania projektowanych instalacji wykorzystano istniejc tablic TB1. Z tablicy TB1 wyprowadzono dwie wewntrzne linie zasilajce. Bd one doprowadzone do projektowanych tablic bezpiecznikowych. Projektowane linie naley zabezpieczy w tablicy TB1. Typ zabezpiecze i przewodów podano na rysunkach. W tablicy TB1 i w układzie zasilania naley wykona nastpujce prace: monta wyłcznika głównego monta ochronnika przeciwprzepiciowego rozbudowa tablicy o zabezpieczenia projektowanych obwodów monta przewodu uziemiajcego wyprowadzenie nowych linii zasilajcych 3. Tablice bezpiecznikow e Tablice na poszczególnych kondygnacjach naley zabudowa w istniejcych wnkach. Tablic naley wykona w obudowach z zamykanymi drzwiczkami z blachy. Zaprojektowano trzy tablice: TB1 zasilajce owietlenie i gniazda parteru i piwnic TB3 zasilajce owietlenie i gniazda pitra TB4 zasilajce owietlenie i gniazda poddasza Na rysunkach podano wyposaenie projektowanych tablic. W tablicy głównej oraz pitrowych naley zainstalowa ochronniki przeciwprzepiciowe. Zastosowanie ochronników przeciwprzepiciowych zabezpiecza urzdzenia elektroniczne przed zniszczeniem w przypadku pojawienia si przepi w linii zasilajcej spowodowanych uderzeniem pioruna lub zadziałaniem wyłczników w sieci.

technologicznych oraz wentylacyjnych - instalacja zasilania głoników - ochrona przeciwporaeniowa Opracowanie obejmuje pomieszczenia budynku, w których dotychczas nie została wykonana instalacja

4 Zaprojektowane ochronniki stanowi podstawowy stopie ochrony. Dla odbiorników bardzo wraliwych konieczne jest instalowanie indywidualnych urzdze. 4. Instalacja wewntrzna Instalacje owietleniowe naley wykona przewodami YDY3(4,5)x1,5 (ewentualno podłczenia przewodu PE do obudowy oprawy). W yłczniki instalowa na wysokoci 1,4m. Instalacje owietleniowe zaprojektowano tak by uzyska du f unkcjonalno instalacji ( wyłczniki schodowe, wiecznikowe). Typy opraw podano na rysunkach. Zastosowane oprawy zapewniaj uzyskanie nastpujcych rednich poziomów natenia owietlenia: - sale wicze - 500lx - klatka schodowa - 150lx- korytarze - 100lx Owietlenie zewntrzne na elewacji budynku jest sterowane przekanikiem zmierzchowym lub ( dla sprawdzenia) z tablicy TB1. Do owietlenia zaprojektowano kinkiety (prod ROSA z kloszem mlecznym o rednicy 400cm oraz nad wejciem opraw LED z czujnikiem ruchu. Oprawa ta w nocy wieci 10% strumienia wietlnego, a po zadziałanie czujnika ruchu przełcza si na 100% strumienia. W salach przewidziano wykorzystanie czci istniejcych opraw owietleniowych. Zostan one zdemontowane przed wykonywaniem stropów podwieszanych i ponownie zamontowane na nim. Na rysunkach podano typy opraw. W ysoko montau kinkietów w sali kameralnej uzgodni z inwestorem. 5. Owietlenie ewakuacyjne Owietlenie ewakuacyjne umoliwia bezpieczne opuszczenie budynku w przypadku zagroenia i braku napicia zasilajcego. Oprawy owietlenia ewakuacyjnego naley podłczy do nowych obwodów owietleniowych. Lokalizacj opraw pokazano na rysunkach. Typy opraw ewakuacyjnych (na schodach, korytarzach i sali kameralnej) podano na rysunkach. Przewiduje si prac opraw tylko w przypadku braku napicia w obiekcie. 6. Ow ietlenie aw aryjne Dla owietlenia awaryjnego przewidziano: oprawy LED z zainstalowanymi zasilaczami korytarz parteru oprawy owietlenia podstawowego z zasilaczami korytarze pitra, poddasza, klatka schodowa. Oprawy wietlówkowe w rejonie wyj sala kameralna Zostały one zasilone z projektowanych obwodów owietlenia. Zostały one oznaczone na rysunkach odpowiednimi symbolami. Przewiduje si prac opraw tylko w przypadku braku napicia w obiekcie.

Instalacje owietleniowe zaprojektowano tak by uzyska du f unkcjonalno instalacji ( wyłczniki schodowe, wiecznikowe). Typy opraw podano na rysunkach.

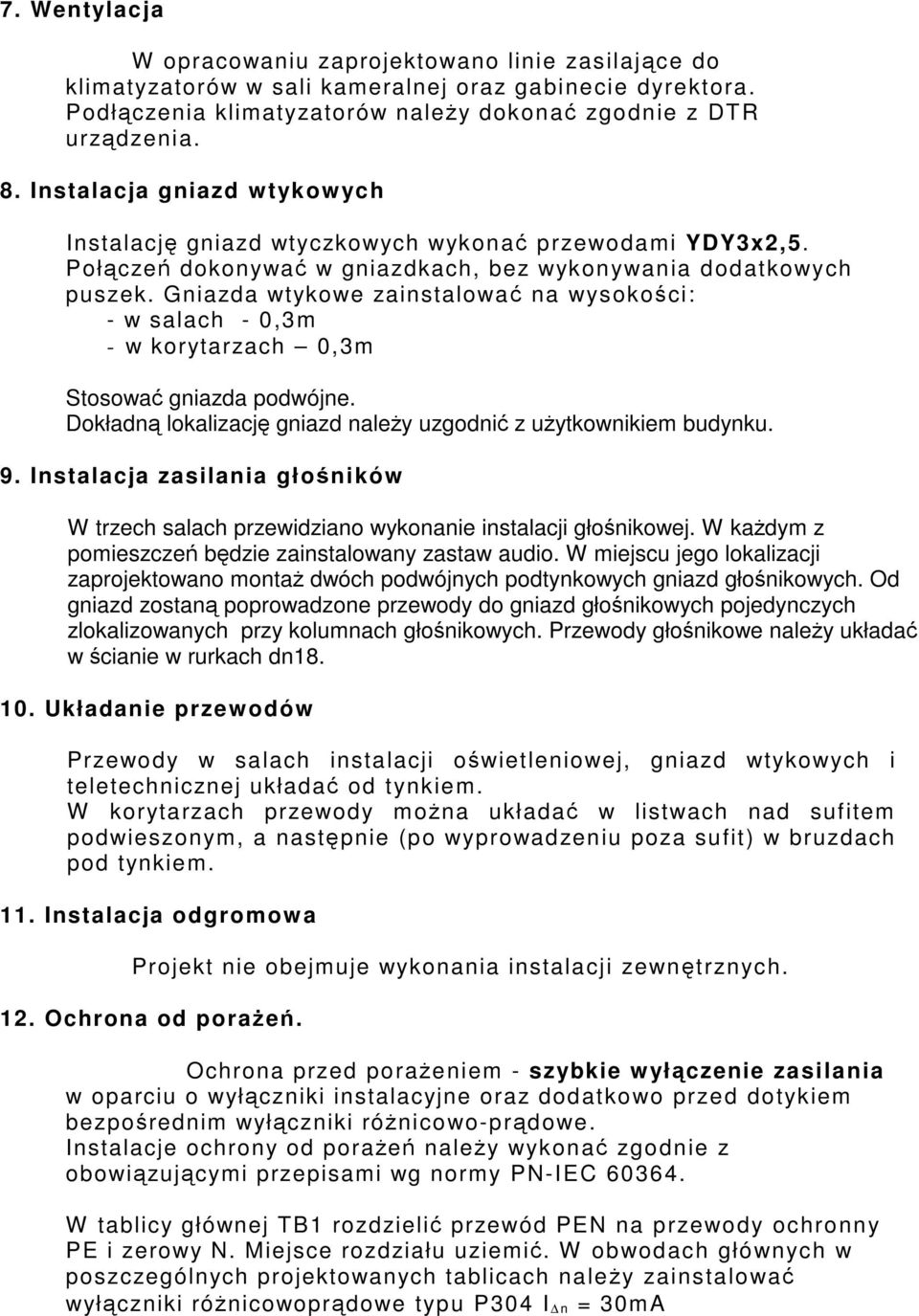

5 7. Wentylacja W opracowaniu zaprojektowano linie zasilajce do klimatyzatorów w sali kameralnej oraz gabinecie dyrektora. Podłczenia klimatyzatorów naley dokona zgodnie z DTR urzdzenia. 8. Instalacja gniazd w tykow ych Instalacj gniazd wtyczkowych wykona przewodami YDY3x2,5. Połcze dokonywa w gniazdkach, bez wykonywania dodatkowych puszek. Gniazda wtykowe zainstalowa na wysokoci: - w salach - 0,3m - w korytarzach 0,3m Stosowa gniazda podwójne. Dokładn lokalizacj gniazd naley uzgodni z uytkownikiem budynku. 9. Instalacja zasilania głoników W trzech salach przewidziano wykonanie instalacji głonikowej. W kadym z pomieszcze bdzie zainstalowany zastaw audio. W miejscu jego lokalizacji zaprojektowano monta dwóch podwójnych podtynkowych gniazd głonikowych. Od gniazd zostan poprowadzone przewody do gniazd głonikowych pojedynczych zlokalizowanych przy kolumnach głonikowych. Przewody głonikowe naley układa w cianie w rurkach dn Układanie przew odów Przewody w salach instalacji owietleniowej, gniazd wtykowych i teletechnicznej układa od tynkiem. W korytarzach przewody mona układa w listwach nad sufitem podwieszonym, a nastpnie (po wyprowadzeniu poza sufit) w bruzdach pod tynkiem. 11. Instalacja odgromow a Projekt nie obejmuje wykonania instalacji zewntrznych. 12. Ochrona od porae. Ochrona przed poraeniem - szybkie w yłczenie zasilania w oparciu o wyłczniki instalacyjne oraz dodatkowo przed dotykiem bezporednim wyłczniki rónicowo-prdowe. Instalacje ochrony od porae naley wykona zgodnie z obowizujcymi przepisami wg normy PN-IEC W tablicy głównej TB1 rozdzieli przewód PEN na przewody ochronny PE i zerowy N. Miejsce rozdziału uziemi. W obwodach głównych w poszczególnych projektowanych tablicach naley zainstalowa wyłczniki rónicowoprdowe typu P304 I n = 30mA

Gniazda wtykowe zainstalowa na wysokoci: - w salach - 0,3m - w korytarzach 0,3m Stosowa gniazda podwójne. Dokładn lokalizacj gniazd naley uzgodni z uytkownikiem budynku. 9.

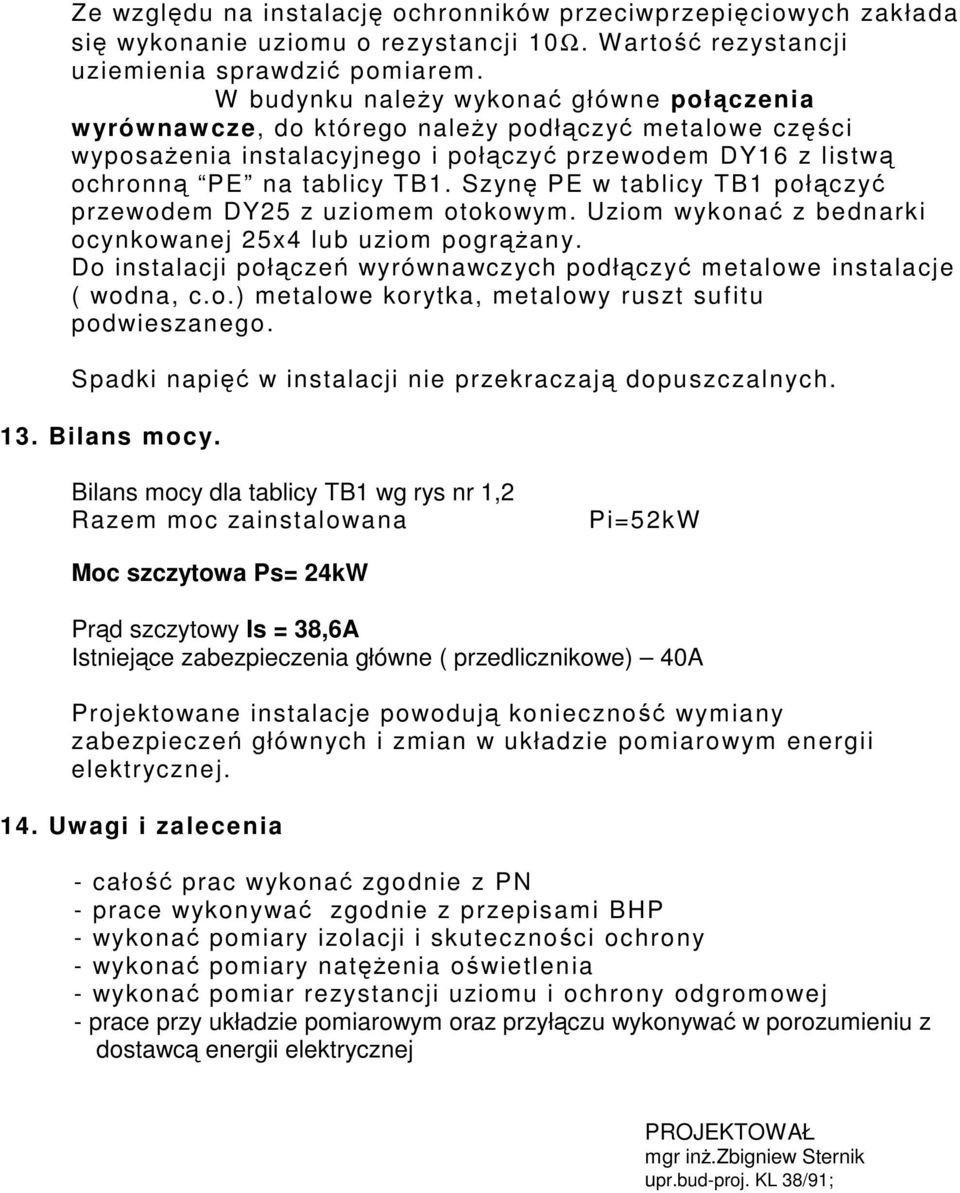

6 Ze wzgldu na instalacj ochronników przeciwprzepiciowych zakłada si wykonanie uziomu o rezystancji 10Ω. W arto rezystancji uziemienia sprawdzi pomiarem. W budynku naley wykona główne połczenia w yrów naw cze, do którego naley podłczy metalowe czci wyposaenia instalacyjnego i połczy przewodem DY16 z listw ochronn PE na tablicy TB1. Szyn PE w tablicy TB1 połczy przewodem DY25 z uziomem otokowym. Uziom wykona z bednarki ocynkowanej 25x4 lub uziom pograny. Do instalacji połcze wyrównawczych podłczy metalowe instalacje ( wodna, c.o.) metalowe korytka, metalowy ruszt suf itu podwieszanego. Spadki napi w instalacji nie przekraczaj dopuszczalnych. 13. Bilans mocy. Bilans mocy dla tablicy TB1 wg rys nr 1,2 Razem moc zainstalowana Pi=52kW Moc szczytowa Ps= 24kW Prd szczytowy Is = 38,6A Istniejce zabezpieczenia główne ( przedlicznikowe) 40A Projektowane instalacje powoduj konieczno wymiany zabezpiecze głównych i zmian w układzie pomiarowym energii elektrycznej. 14. Uwagi i zalecenia - cało prac wykona zgodnie z PN - prace wykonywa zgodnie z przepisami BHP - wykona pomiary izolacji i skutecznoci ochrony - wykona pomiary natenia owietlenia - wykona pomiar rezystancji uziomu i ochrony odgromowej - prace przy układzie pomiarowym oraz przyłczu wykonywa w porozumieniu z dostawc energii elektrycznej PROJEKTOWAŁ mgr in.zbigniew Sternik upr.bud-proj. KL 38/91;

Szyn PE w tablicy TB1 połczy przewodem DY25 z uziomem otokowym. Uziom wykona z bednarki ocynkowanej 25x4 lub uziom pograny. Do instalacji połcze wyrównawczych podłczy metalowe instalacje ( wodna, c.o.) metalowe korytka, metalowy ruszt suf itu podwieszanego.
