ELEKTRONICZNY MODUŁ WAŻĄCY WIN3. WIN3 Ana WIN3 RS485. WIN3 Profibus INSTRUKCJA INSTALACJI. Wersja 1.1

Wielkość: px
Rozpocząć pokaz od strony:

Download "ELEKTRONICZNY MODUŁ WAŻĄCY WIN3. WIN3 Ana WIN3 RS485. WIN3 Profibus INSTRUKCJA INSTALACJI. Wersja 1.1"

Transkrypt

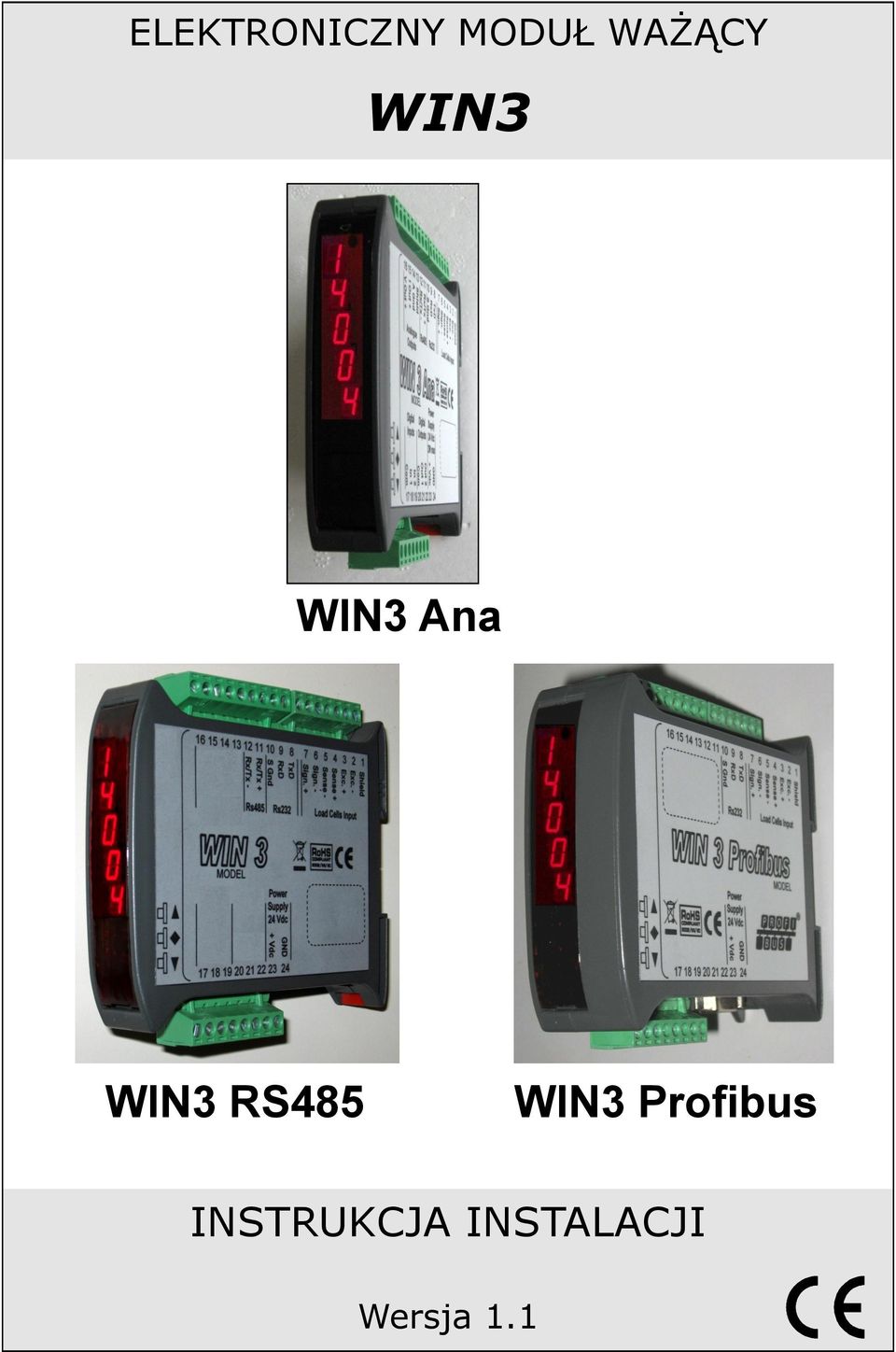

1 ELEKTRONICZNY MODUŁ WAŻĄCY WIN3 WIN3 Ana WIN3 RS485 WIN3 Profibus INSTRUKCJA INSTALACJI Wersja 1.1

2 SPIS TREŚCI WŁAŚCIWOŚCI URZĄDZENIA DANE TECHNICZNE Str. 3 DANE TECHNICZNE (ciąg dalszy) Str. 4 SYMBOLE Str. 4 ETYKIETA IDENTYFIKACYJNA Str. 4 OSTRZEŻENIA Str. 4 PODŁĄCZANIE ZASILANIE URZĄDZENIA Str. 5 PODŁĄCZENIE CZUJNIKÓW TENSOMETRYCZNEGO Str. 5 PODŁĄCZENIE WEJŚĆ LOGICZNYCH Str. 6 PODŁĄCZENIE WYJŚĆ PRZEKAŹNIKOWYCH Str. 6 PODŁĄCZENIE WYJŚCIA SZEREGOWEGO RS485 Str. 6 PODŁĄCZENIE WYJŚCIA SZEREGOWEGO RS232 Str. 7 PODŁĄCZENIE WYJŚĆ ANALOGOWYCH Str. 7 PODŁĄCZENIE PROFIBUS Str. 8 STRESZCZENIE PODŁĄCZANIA WIN3 / ANA Str. 9 STRESZCZENIE PODŁĄCZANIA WIN3 / RS485 Str. 10 STRESZCZENIE PODŁĄCZANIA WIN3 / PROFIBUS Str. 11 Str. 2 WIN3: Instalacja

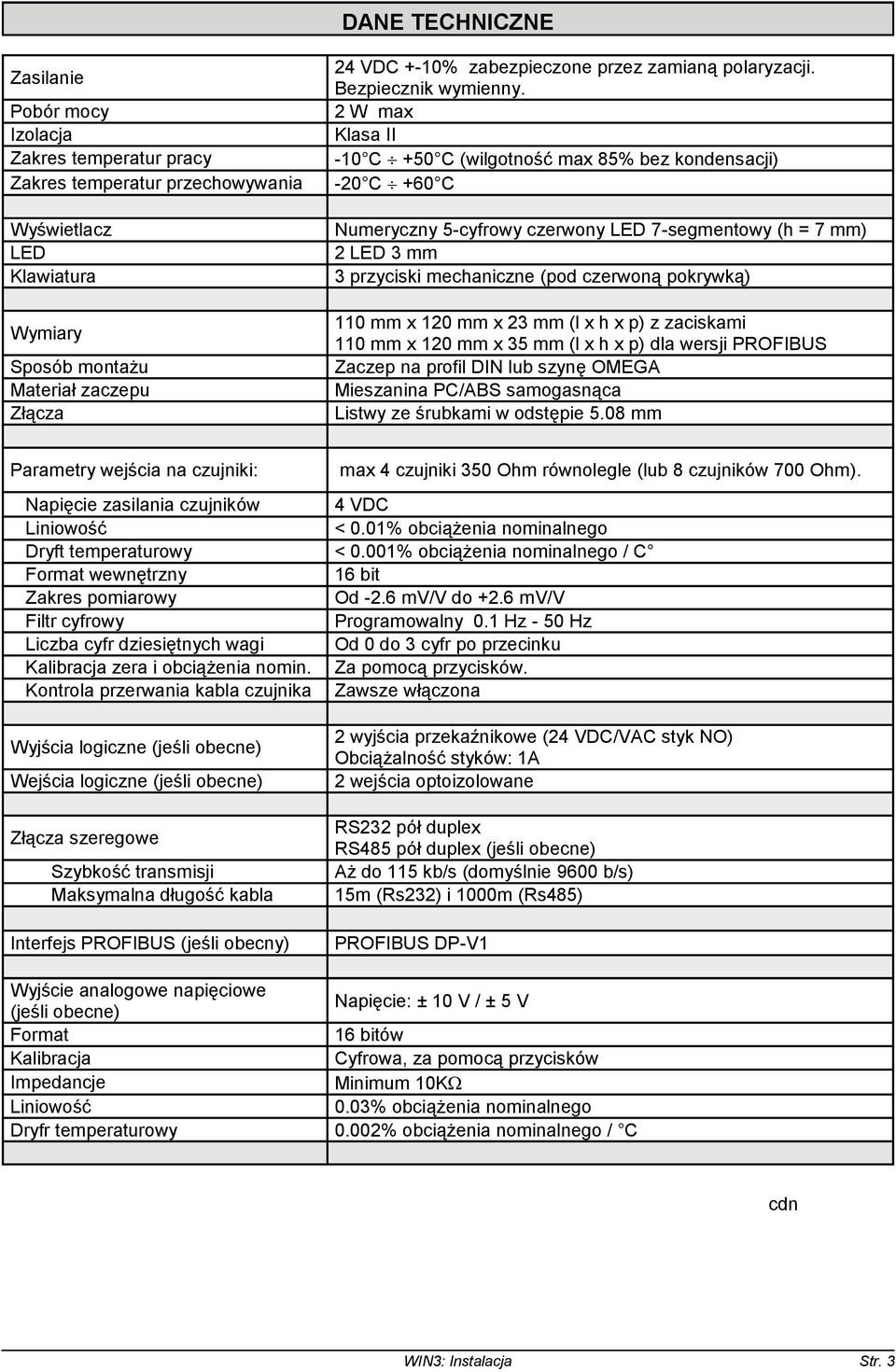

3 DANE TECHNICZNE Zasilanie 24 VDC +-10% zabezpieczone przez zamianą polaryzacji. Bezpiecznik wymienny. Pobór mocy 2 W max Izolacja Klasa II Zakres temperatur pracy -10 C +50 C (wilgotność max 85% bez kondensacji) Zakres temperatur przechowywania -20 C +60 C Wyświetlacz LED Klawiatura Wymiary Sposób montażu Materiał zaczepu Złącza Numeryczny 5-cyfrowy czerwony LED 7-segmentowy (h = 7 mm) 2 LED 3 mm 3 przyciski mechaniczne (pod czerwoną pokrywką) 110 mm x 120 mm x 23 mm (l x h x p) z zaciskami 110 mm x 120 mm x 35 mm (l x h x p) dla wersji PROFIBUS Zaczep na profil DIN lub szynę OMEGA Mieszanina PC/ABS samogasnąca Listwy ze śrubkami w odstępie 5.08 mm Parametry wejścia na czujniki: max 4 czujniki 350 Ohm równolegle (lub 8 czujników 700 Ohm). Napięcie zasilania czujników 4 VDC Liniowość < 0.01% obciążenia nominalnego Dryft temperaturowy < 0.001% obciążenia nominalnego / C Format wewnętrzny 16 bit Zakres pomiarowy Od -2.6 mv/v do +2.6 mv/v Filtr cyfrowy Programowalny 0.1 Hz - 50 Hz Liczba cyfr dziesiętnych wagi Od 0 do 3 cyfr po przecinku Kalibracja zera i obciążenia nomin. Za pomocą przycisków. Kontrola przerwania kabla czujnika Zawsze włączona Wyjścia logiczne (jeśli obecne) Wejścia logiczne (jeśli obecne) Złącza szeregowe Szybkość transmisji Maksymalna długość kabla Interfejs PROFIBUS (jeśli obecny) 2 wyjścia przekaźnikowe (24 VDC/VAC styk NO) Obciążalność styków: 1A 2 wejścia optoizolowane RS232 pół duplex RS485 pół duplex (jeśli obecne) Aż do 115 kb/s (domyślnie 9600 b/s) 15m (Rs232) i 1000m (Rs485) PROFIBUS DP-V1 Wyjście analogowe napięciowe (jeśli obecne) Napięcie: ± 10 V / ± 5 V Format 16 bitów Kalibracja Cyfrowa, za pomocą przycisków Impedancje Minimum 10K Liniowość 0.03% obciążenia nominalnego Dryfr temperaturowy 0.002% obciążenia nominalnego / C cdn WIN3: Instalacja Str. 3

4 DANE TECHNICZNE (ciąg dalszy) Wyjście analogowe prądowe (jeśli obecne) Prąd: 0 20 ma / 4 20 ma Format 16 bitów Kalibracja Cyfrowa, za pomocą przycisków Impedancje Maksymalnie 300 Liniowość 0.03% obciążenia nominalnego Dryft temperaturowy 0.002% obciążenia nominalnego / C Pamięć programu Pamięć danych Zgodność z normami 32 Kbytes 2 Kbytes EN , EN EMC EN Bezpieczeństwo Elektryczne SYMBOLE Poniższe symbole są używane w tekście aby zwrócić szczególną uwagę czytelnika: Uwaga! Ta operacja powinna być wykonana przez eksperta. Poświęcić szczególną uwagę wskazówkom poprzedzonym tym znakiem. Ważne informacje. ETYKIETA IDENTYFIKACYJNA W przypadku konsultacji z producentem ważne jest podanie konfiguracji i kodu urządzenia, które występują na etykiecie identyfikacyjnej a także numeru i wersji oprogramowania, które ukazują się na wyświetlaczu po włączeniu urządzenia. OSTRZEŻENIA Procedury poprzedzone tym znakiem powinny być wykonywane przez ekspertów. Wszelkie podłączenia powinny być wykonane przy wyłączonym urządzeniu. Informacje poprzedzone tym znakiem dotyczą wszystkich funkcji zawartych w WIN3, obecnych w różnych modelach WIN3. W streszczeniu podłączeń odnotowane są funkcje dla każdego modelu. Str. 4 WIN3: Instalacja

5 Urządzenie jest zasilane poprzez zaciski 23 i 24. Kabel zasilania powinien być położony oddzielnie, z dala od kabli zasilających innym napięciem, z dala od kabla czujnika tensometrycznego i kabli wejściowych i wyjściowych. Obwody wewnętrzne są galwanicznie izolowane od napięcia zasilającego. Napięcie zasilania: 24 VDC/ ± 10 % max 2W PODŁĄCZENIE ZACISKÓW: Zasilanie ZASILANIE URZĄDZENIA PODŁĄCZENIE CZUJNIKÓW TENSOMETRYCZNYCH Kabel czujnika (lub czujników) nie powinien być ułożony z innymi kablami (np. kable podłączone do styczników lub kable zasilające) i musi być właściwie położony. Aby ewentualnie przedłużyć kabel czujnika należy użyć podobnego typ kabla ekranowanego, zwracając uwagę na kolory przewodów. Połączenie kabli powinno być lutowane albo wykonane za pomocą zabezpieczonej listwy zacisków albo możliwej do nabycia puszki połączeniowej. Liczba przewodów (żył) kabla czujnika nie powinna być inna niż 4 lub 6. W przypadku kabla o większej licznie przewodów, podłączyć wolne przewody do zacisku Zasilanie (zacisk 2). Można dołączyć równolegle maksymalnie 4 czujniki o impedancji 350 Ohm. Napięcie zasilania czujników wynosi 4 VDC i istnieje zabezpieczenie przed chwilowym zwarciem. Zakres pomiarowy WIN3 pozwala używać czujniki o czułości od 1 mv/v do 2.5 mv/v. Kabel czujnika podłącza się do zacisków wyjmowalnej listwy 7-polowej. W przypadku kabla 4- żyłowego, zmostkować zaciski 2-5 i 3-4 listwy 7-polowej. Podłączyć ekran kabla czujnika do zacisku ZASILANIE - 3. ZASILANIE + 4. ODNIESIENIE - 5. ODNIESIENIE + 6. SYGNAŁ - 7. SYGNAŁ + KABEL 4-ŻYŁOWY 2. ZASILANIE - 3. ZASILANIE + 4. POŁ. Z ZAC POŁ. Z ZAC SYGNAŁ - 7. SYGNAŁ + KABEL 6-ŻYŁOWY WIN3: Instalacja Str. 5

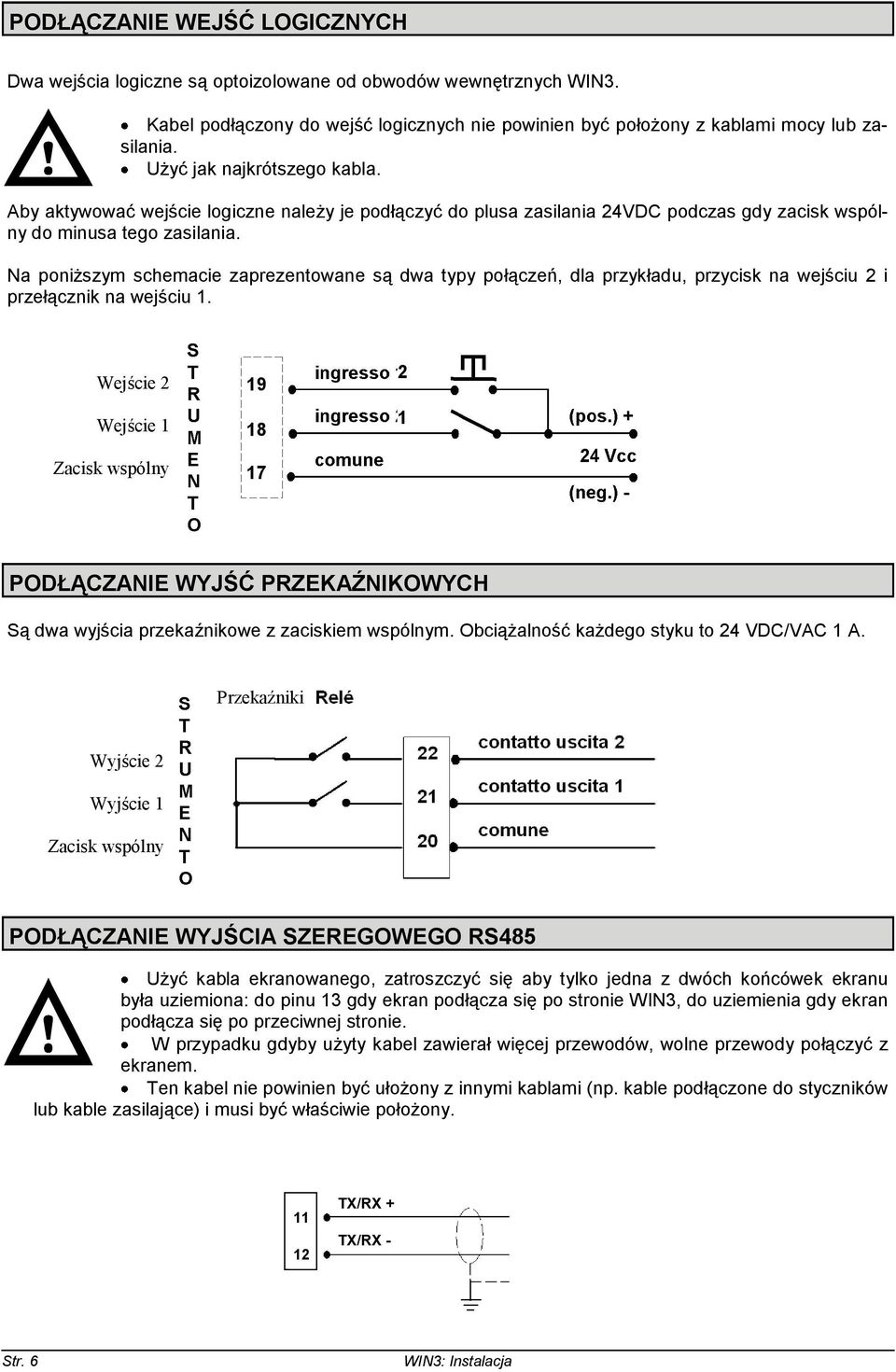

6 PODŁĄCZANIE WEJŚĆ LOGICZNYCH Dwa wejścia logiczne są optoizolowane od obwodów wewnętrznych WIN3. Kabel podłączony do wejść logicznych nie powinien być położony z kablami mocy lub zasilania. Użyć jak najkrótszego kabla. Aby aktywować wejście logiczne należy je podłączyć do plusa zasilania 24VDC podczas gdy zacisk wspólny do minusa tego zasilania. Na poniższym schemacie zaprezentowane są dwa typy połączeń, dla przykładu, przycisk na wejściu 2 i przełącznik na wejściu 1. Wejście 2 Wejście 1 Zacisk wspólny PODŁĄCZANIE WYJŚĆ PRZEKAŹNIKOWYCH Są dwa wyjścia przekaźnikowe z zaciskiem wspólnym. Obciążalność każdego styku to 24 VDC/VAC 1 A. Przekaźniki Wyjście 2 Wyjście 1 Zacisk wspólny PODŁĄCZANIE WYJŚCIA SZEREGOWEGO RS485 Użyć kabla ekranowanego, zatroszczyć się aby tylko jedna z dwóch końcówek ekranu była uziemiona: do pinu 13 gdy ekran podłącza się po stronie WIN3, do uziemienia gdy ekran podłącza się po przeciwnej stronie. W przypadku gdyby użyty kabel zawierał więcej przewodów, wolne przewody połączyć z ekranem. Ten kabel nie powinien być ułożony z innymi kablami (np. kable podłączone do styczników lub kable zasilające) i musi być właściwie położony TX/RX + TX/RX - Str. 6 WIN3: Instalacja

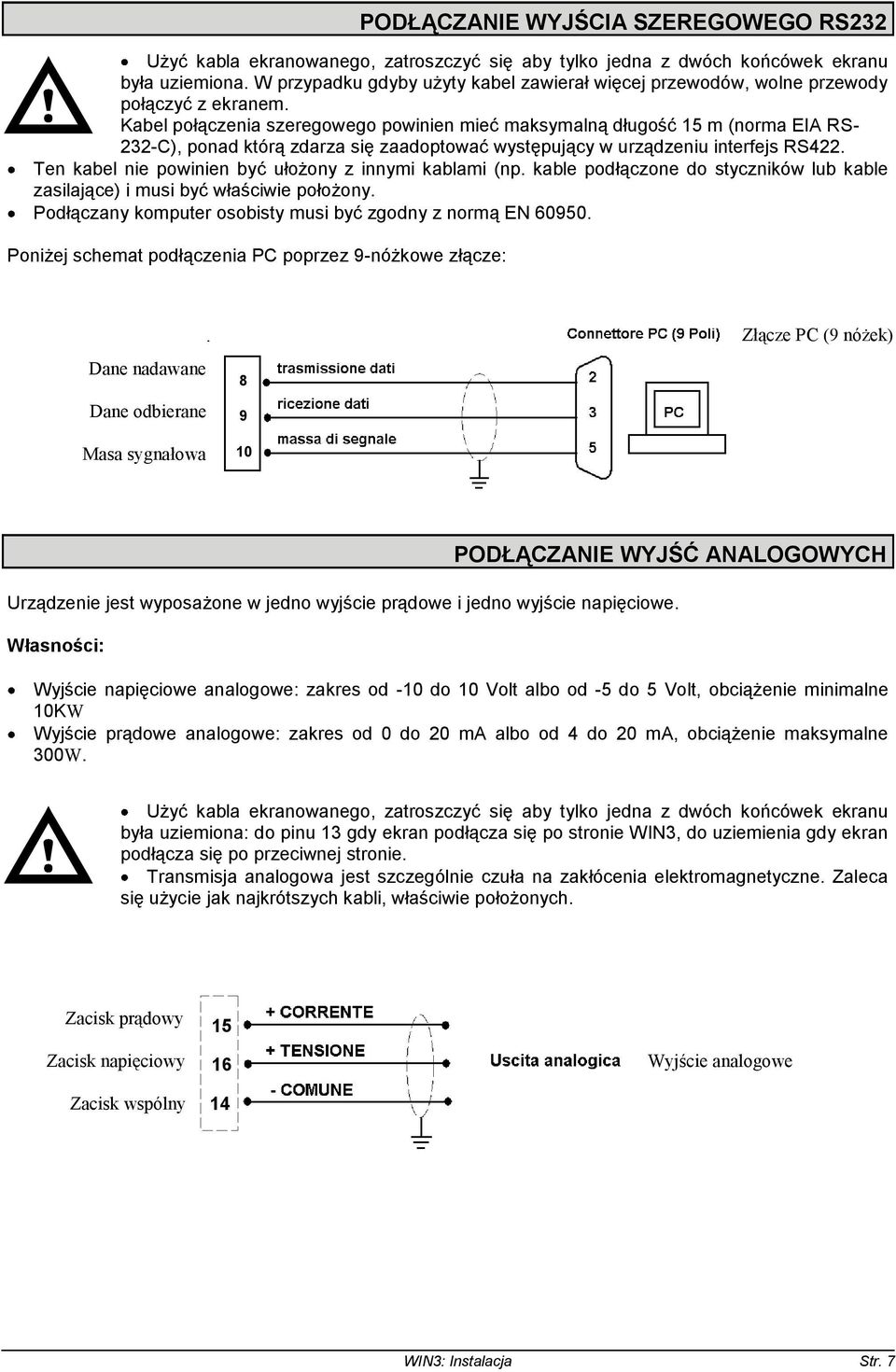

7 PODŁĄCZANIE WYJŚCIA SZEREGOWEGO RS232 Użyć kabla ekranowanego, zatroszczyć się aby tylko jedna z dwóch końcówek ekranu była uziemiona. W przypadku gdyby użyty kabel zawierał więcej przewodów, wolne przewody połączyć z ekranem. Kabel połączenia szeregowego powinien mieć maksymalną długość 15 m (norma EIA RS- 232-C), ponad którą zdarza się zaadoptować występujący w urządzeniu interfejs RS422. Ten kabel nie powinien być ułożony z innymi kablami (np. kable podłączone do styczników lub kable zasilające) i musi być właściwie położony. Podłączany komputer osobisty musi być zgodny z normą EN Poniżej schemat podłączenia PC poprzez 9-nóżkowe złącze: Złącze PC (9 nóżek) Dane nadawane Dane odbierane Masa sygnałowa PODŁĄCZANIE WYJŚĆ ANALOGOWYCH Urządzenie jest wyposażone w jedno wyjście prądowe i jedno wyjście napięciowe. Własności: Wyjście napięciowe analogowe: zakres od -10 do 10 Volt albo od -5 do 5 Volt, obciążenie minimalne 10KW Wyjście prądowe analogowe: zakres od 0 do 20 ma albo od 4 do 20 ma, obciążenie maksymalne 300W. Użyć kabla ekranowanego, zatroszczyć się aby tylko jedna z dwóch końcówek ekranu była uziemiona: do pinu 13 gdy ekran podłącza się po stronie WIN3, do uziemienia gdy ekran podłącza się po przeciwnej stronie. Transmisja analogowa jest szczególnie czuła na zakłócenia elektromagnetyczne. Zaleca się użycie jak najkrótszych kabli, właściwie położonych. Zacisk prądowy Zacisk napięciowy Zacisk wspólny Wyjście analogowe WIN3: Instalacja Str. 7

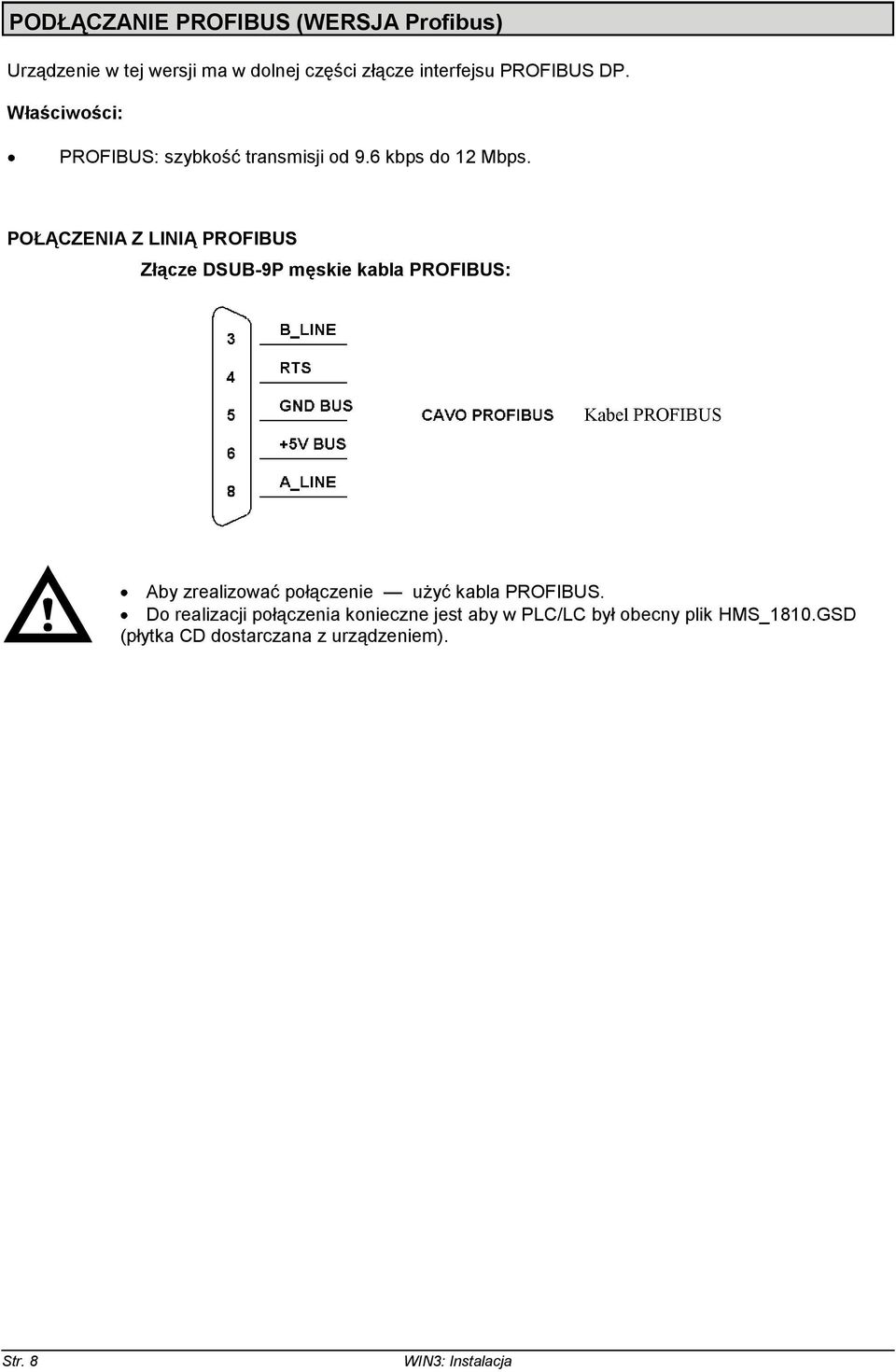

8 PODŁĄCZANIE PROFIBUS (WERSJA Profibus) Urządzenie w tej wersji ma w dolnej części złącze interfejsu PROFIBUS DP. Właściwości: PROFIBUS: szybkość transmisji od 9.6 kbps do 12 Mbps. POŁĄCZENIA Z LINIĄ PROFIBUS Złącze DSUB-9P męskie kabla PROFIBUS: Kabel PROFIBUS Aby zrealizować połączenie użyć kabla PROFIBUS. Do realizacji połączenia konieczne jest aby w PLC/LC był obecny plik HMS_1810.GSD (płytka CD dostarczana z urządzeniem). Str. 8 WIN3: Instalacja

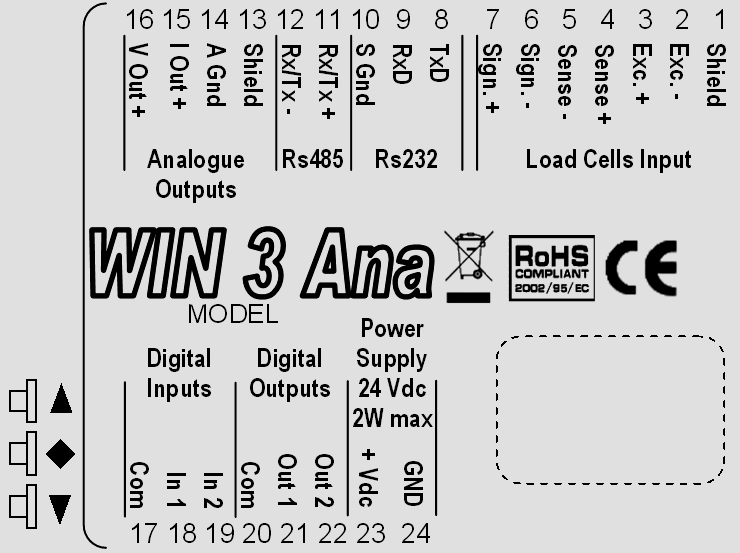

9 STRESZCZENIE PODŁĄCZANIA WIN3 / ANA Listwa 9P odstęp 5.08 mm 8 RS232 TX 9 RS232 RX 10 RS232 GND 11 NC 12 NC 13 Ekranowanie kabla 14 Wyjście analogowe GND 15 Wyjście analogowe 4-20 / 0-20 ma 16 Wyjście analogowe ± 10V / ± 5V Listwa 8P odstęp 5.08 mm 17 Wspólny zacisk dla wejść 18 Wejście 1 (optoizolowane) 19 Wejście 2 (optoizolowane) 20 Wspólny zacisk dla wyjść 21 Wyjście 1 (przek. 24 VDC 1A NO) 22 Wyjście 2 (przek. 24 VDC 1A NO) 23 Zasilanie 24 Vdc 24 Zasilanie 0 Vdc Czujnik 6-przewodowy 2 - Zasilanie czujników 3 + Zasilanie czujników 4 + Odniesienie 5 - Odniesienie Czujnik 4-przewodowy Zasilanie czujników Zrobić mostek z zaciskiem 5 + Zasilanie czujników Zrobić mostek z zaciskiem 4 WIN3: Instalacja Str. 9

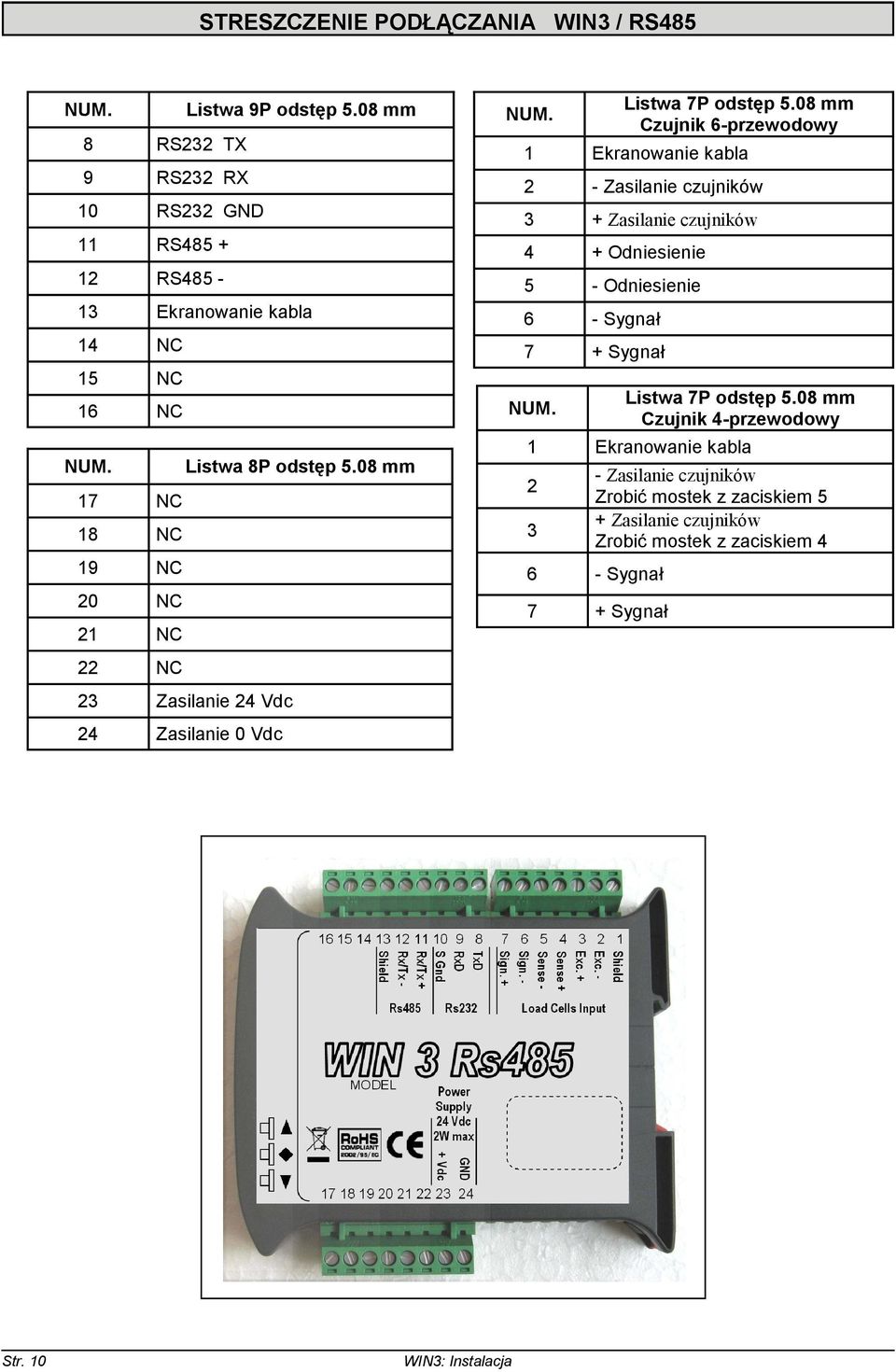

10 STRESZCZENIE PODŁĄCZANIA WIN3 / RS485 Listwa 9P odstęp 5.08 mm 8 RS232 TX 9 RS232 RX 10 RS232 GND 11 RS RS Ekranowanie kabla 14 NC 15 NC 16 NC Listwa 8P odstęp 5.08 mm 17 NC 18 NC 19 NC 20 NC 21 NC 22 NC 23 Zasilanie 24 Vdc 24 Zasilanie 0 Vdc Czujnik 6-przewodowy 2 - Zasilanie czujników 3 + Zasilanie czujników 4 + Odniesienie 5 - Odniesienie Czujnik 4-przewodowy Zasilanie czujników Zrobić mostek z zaciskiem 5 + Zasilanie czujników Zrobić mostek z zaciskiem 4 Str. 10 WIN3: Instalacja

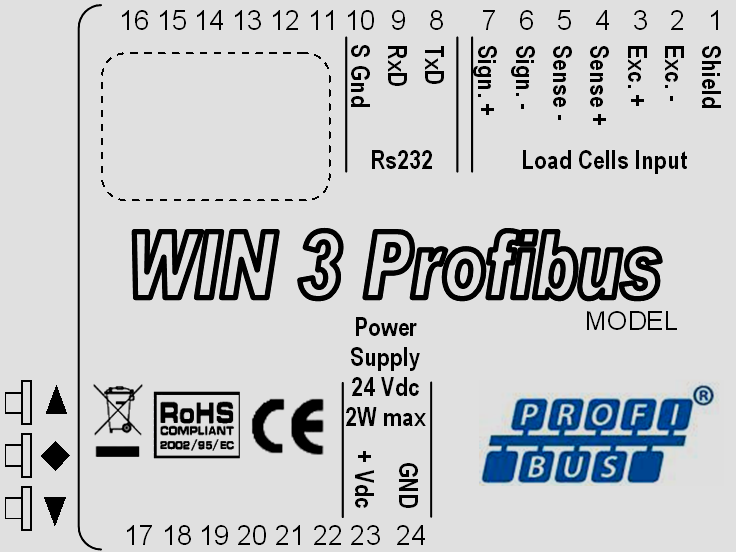

11 STRESZCZENIE PODŁĄCZANIA WIN3 / PROFIBUS Listwa 9P odstęp 5.08 mm 8 RS232 TX 9 RS232 RX 10 RS232 GND 11 NC 12 NC 13 NC 14 NC 15 NC 16 NC Listwa 8P odstęp 5.08 mm 17 NC 18 NC 19 NC 20 NC 21 NC 22 NC 23 Zasilanie 24 Vdc 24 Zasilanie 0 Vdc Czujnik 6-przewodowy 2 - Zasilanie czujników 3 + Zasilanie czujników 4 + Odniesienie 5 - Odniesienie Czujnik 4-przewodowy Zasilanie czujników Zrobić mostek z zaciskiem 5 + Zasilanie czujników Zrobić mostek z zaciskiem 4 WIN3: Instalacja Str. 11
