1 1 PROJEKT BUDYNKU WIATY PRZYGOTOWANIA DO RECYKLINGU ODPADÓW OPAKOWANIOWYCH INWESTOR: BWiK WOD-KAN Spółka z o.o. ul.narutowicza 35a Biała Podlaska ADRES INWESTYCJI: Biała Podlaska ul. Ekologiczna1 dz. nr 70/1 Jednostka ewidencyjna Biała Podlaska FAZA: PROJEKT BUDOWLANY BRANŻA: ARCHITEKTURA + KONSTRUKCJA PROJEKTANCI: Architektura: Projektant: Branża: Opracował: Numer uprawnień: podpis mgr inż. arch. Agnieszka Janista-Patynowska MA/008/10 do projektowania bez ograniczeń w specjalności architektonicznej Konstrukcja: Projektant: mgr inż. Wiesław Bąk 356/BP/87 do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej Sprawdzający: mgr inż. arch. Paulina Bąk MA/043/12 do projektowania bez ograniczeń w specjalności architektonicznej Biała Podlaska: LIPIEC 2014 SPIS ZAWARTOŚCI:

2 2 I. PROJEKT ZAGOSPODAROWANIA TERENU str Opis techniczny str Część rysunkowa. str.6 Rys. 1. Zagospodarowanie terenu skala 1:500 II. DOKUMENTY FORMALNO-PRAWNE str Zał. 1. Mapa do celów projektowych str. 8 Zał. 2. Decyzja o warunkach zabudowy str Zał. 3. Załącznik do w/w decyzji str. 12 Zał. 4. Kopie uprawnień i zaświadczeń z izb zawodowych projektantów str Zał. 5.Oświadczenie projektanta o wykonaniu projektu str. 21 zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. III. PROJEKT WIATY str Opis techniczny 3.1. Informacja BIOZ 3.2. Część rysunkowa Rys. 2. Rzut fundamentów skala 1:100 Rys. 3. Rzut przyziemia skala 1:100 Rys. 4. Rzut dachu skala 1:100 Rys. 5. Rzut konstrukcji dachu skala 1:100 Rys. 6. Przekrój pionowy A-A skala 1:50 Rys. 7. Przekrój pionowy B-B skala 1:50 Rys. 8. Elewacje skala 1:100 Rys. 9. Elewacje skala 1:100

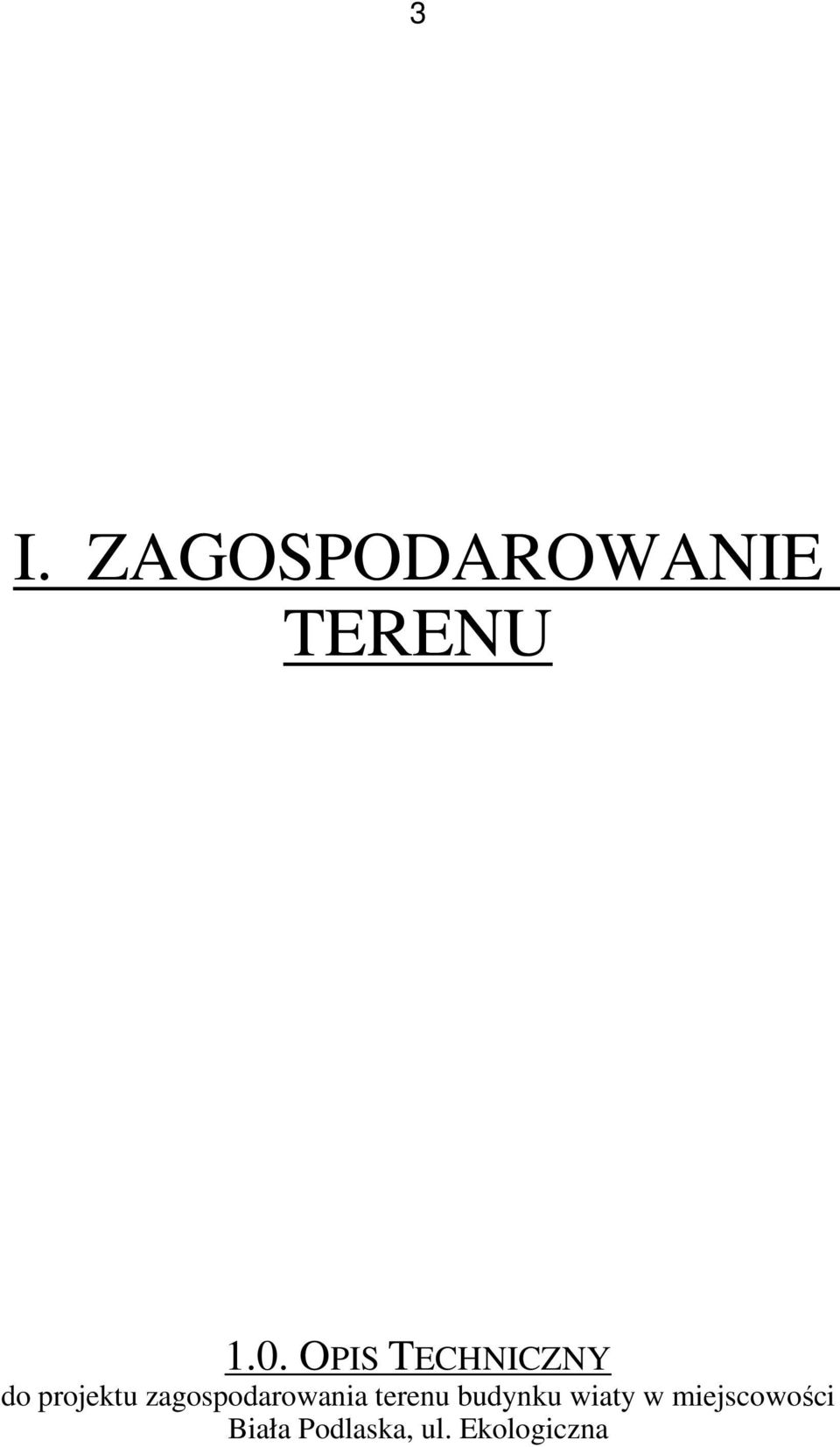

3 3 I. ZAGOSPODAROWANIE TERENU 1.0. OPIS TECHNICZNY do projektu zagospodarowania terenu budynku wiaty w miejscowości Biała Podlaska, ul. Ekologiczna

4 PODSTAWA OPRACOWANIA I PRZEDMIOT INWESTYCJI. Zlecenie Inwestora. Program inwestycji opracowany przez Inwestora. Mapa do celów projektowych wykonana przez uprawnionego geodetę. Decyzja o warunkach zabudowy Przedmiotem inwestycji jest budowa budynku przygotowania do recyklingu odpadów opakowaniowych DANE OGÓLNE. Inwestor : BWiK WOD-KAN Spółka z o.o. ul.narutowicza 35a Biała Podlaska Adres budowy : Biała Podlaska ul. Ekologiczna dz. nr 70/1 Jednostka ewidencyjna Biała Podlaska ISTNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI. Działka objęta opracowaniem położona jest w miejscowości Biała Podlaska, przy ul. Ekologicznej, dz. nr ewid. 70/1. Przedmiotowa działka zabudowana teren Zakładu Zagospodarowania Odpadów dla regionu Biała Podlaska Wnioskowana inwestycja nie jest zaliczona do inwestycji mogących znacząco oddziaływać na środowisko w rozumieniu przepisów Rozporządzenia Rady Ministrów z dnia 9 listopada 2010r w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko /Dz. U. Nr 213 poz.1397 z późniejszymi zmianami/. Wiata stanowi zadaszenie istniejącej maszyny do przygotowania do recyklingu odpadów opakowaniowych + zasieki służące uporządkowaniu odpadów do recyklingu. Zakład zrealizowano na warunkach opracowanego na potrzeby projektu operatu, projektowana wiata nie wnosi zmian do zaprojektowanej wcześniej technologii. Działka oraz przylegający teren nie są wpisane do rejestru zabytków i nie podlegają ochronie konserwatorskiej WARUNKI GRUNTOWO WODNE.

5 5 W świetle przepisów rozporządzenie MSWiA z dnia 25 kwietnia 2012r w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych /Dz. U. z dnia 27 kwietnia 2012 poz. 463/, projektowany obiekt zalicza się do I -szej kategorii geotechnicznej. Badanie gruntu wykonano metodą makroskopową na podstawie odkrywki o głębokości 2,5m. W podłożu znajdują się piaski średnie i grube - występują proste warunki gruntowe. Poziom wód gruntowych znajduje się poniżej poziomu posadowienia stóp fundamentowych. Projektowany budynek jest obiektem o statycznie wyznaczalnym schemacie obliczeniowym w prostych warunkach gruntowych wobec czego sposób badania gruntowego, którego użyto do rozpoznania warunków gruntowych jest wystarczający PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI. Projektowana wiata usytuowana będzie równolegle do drogi od strony zachodniej na istniejącym utwardzeniu betonowym. Elewacja frontowa szer. 40,14m od strony wschodniej. Dach wielospadowy o kącie nachylenia połaci 5.70 o. Posadowienie budynku 0,00m, wysokość w kalenicy do 6,19m, wysokość górnej krawędzi elewacji (okapu) 5,25m. Dojazd do wiaty od strony wschodniej z placu wewnętrznego. Za budynkiem zieleń niska i średnia CHARAKTERYSTYKA PROJEKTOWANEGO BUDYNKU. Budynek wiaty obejmuje realizację stóp fundamentowych wylewanych żelbetowych, konstrukcja wiaty stalowa, konstrukcja dachu stalowa wielospadowa, pokrycie dachu blacha trapezowa. W części ściany murowane do wys. 3m żelbetowe INFRASTRUKTURA TECHNICZNA. zaopatrzenie w energię z instalacji pozalicznikowej odprowadzenie nieczystości płynnych - brak w projektowanym obiekcie zaopatrzenie w wodę brak w projektowanym obiekcie odprowadzenie wód opadowych rynnami i rurami spustowymi powierzchniowo na własny teren wiata nieogrzewana DANE LICZBOWE I ZESTAWIENIE POWIERZCHNI. Dane dotyczące budynku wiaty:

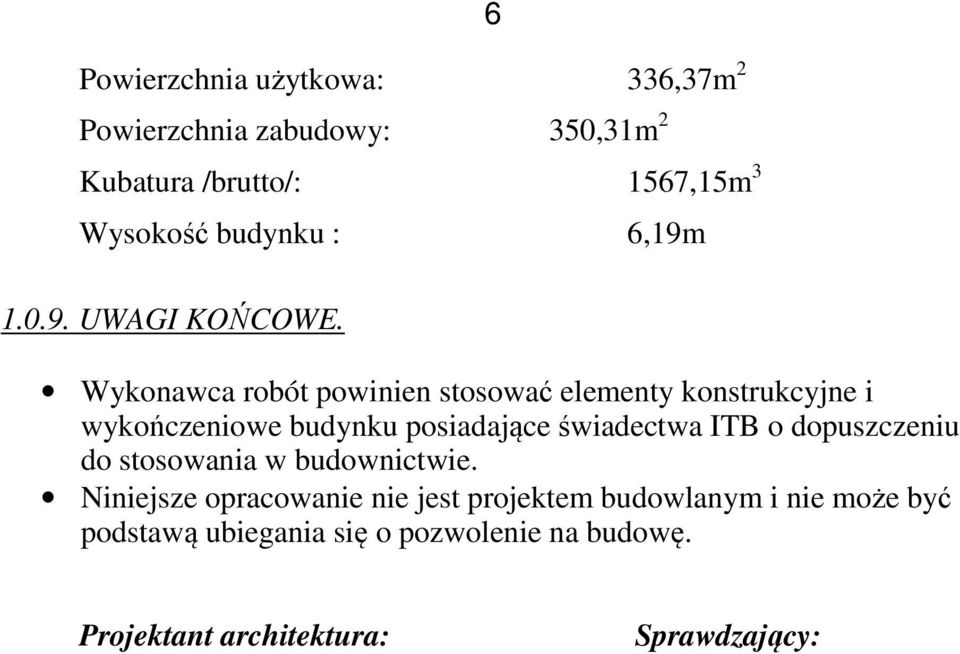

6 Powierzchnia użytkowa: 336,37m 2 Powierzchnia zabudowy: 350,31m 2 Kubatura /brutto/: 1567,15m 3 Wysokość budynku : 6,19m UWAGI KOŃCOWE. 6 Wykonawca robót powinien stosować elementy konstrukcyjne i wykończeniowe budynku posiadające świadectwa ITB o dopuszczeniu do stosowania w budownictwie. Niniejsze opracowanie nie jest projektem budowlanym i nie może być podstawą ubiegania się o pozwolenie na budowę. Projektant architektura: Sprawdzający:

7 7

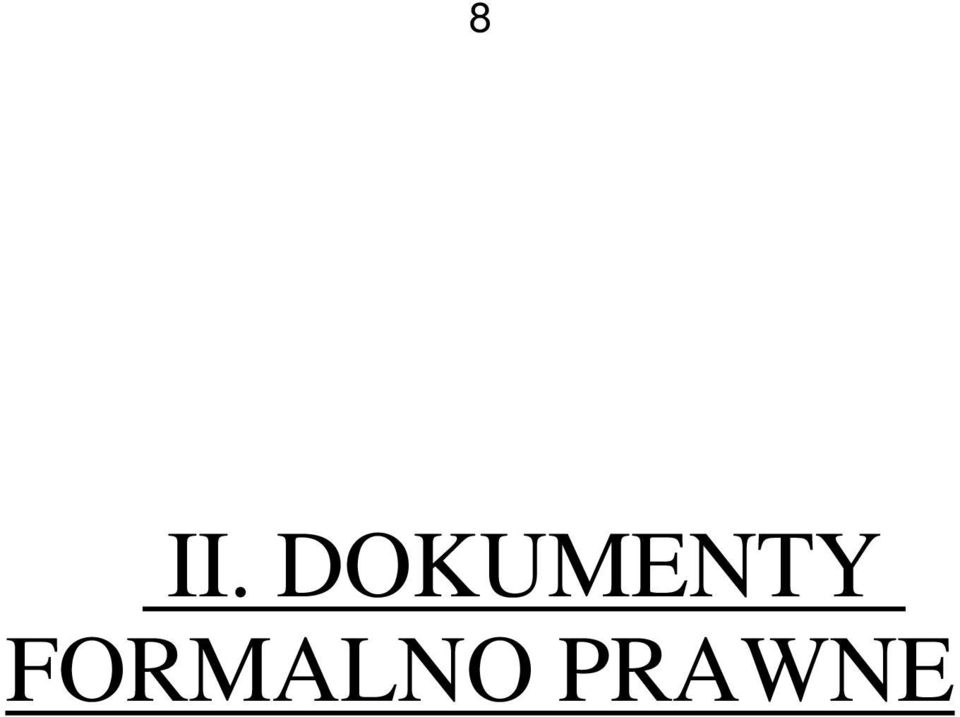

8 8 II. DOKUMENTY FORMALNO PRAWNE

9 9 Załącznik Nr 4

10 10 KOPIE UPRAWNIEŃ BUDOWLANYCH PROJEKTANTÓW załącznik Nr 5 Biała Podlaska r OŚWIADCZENIE

11 11 Zgodnie z art. 20 ust 4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (jednolity tekst, Dz. U poz z późniejszymi zmianami) oświadczam, że: projekt wiaty przygotowania do recyklingu odpadów opakowaniowych miejscowości Biała Podlaska, przy ul. Ekologicznej, na działce nr ewid. 70/1, obręb 0001, jednostka ewid _1 Biała Podlaska. Inwestor: BWiK Spółka z o.o., ul. Narutowicza 35a, Biała Podlaska wykonany został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej

12 12 III. PROJEKT WIATY 3.0. OPIS TECHNICZNY do budynku wiaty w miejscowości Biała Podlaska, ul. Ekologiczna OPIS OGÓLNY Budynek wiaty zlokalizowany będzie na działce nr 2267/1 w miejscowości Biała Podlaska, ul. Narutowicza 35a, obręb Wiata w konstrukcji stalowej, wolnostojaca. Stopy fundamentowe wylewane żelbetowe, konstrukcja dachowa stalowa wielospadowa, pokrycie dachu blacha trapezowa. Wiata przeznaczona na przygotowanie do recyklingu odpadów opakowaniowych DANE KONSTUKCYJNO-MATERIAŁOWE Stopy fundamentowe

13 13 Żelbetowe prostokątne wylewane z betonu B25 zbrojone stalą A-0, A- III o wymiarach wg. Rysunku nr Konstrukcja ścian w części przyziemia, żelbetowa wylewana z Betonu B30 o grubości 30cm do wysokości 300cm / malowanie od zewnątrz farbami akrylowymi w kolorze szarym/. Pozostała część w konstrukcji stalowej z profili IPE 180, IPE 200, IPE 240. dodatkowo w płaszczyźnie ścian skratowanie z kątownika 50x50x5mm obudowa w części z blachy trapezowej powlekanej T-35 o grubości 0.5mm. Konstrukcja stalowa z połączeniami skręcanymi poprzez blachy węzłowe Płatwie, wieńce i rygle płatwie ocynkowane zetowe 250x68/60x2,5 i 250x68/60x3,0 dokręcane na 2xM16 do blach spawanych do środnika i pasa górnego dźwigara dachowego. płatwie kalenicowe z kwadratu 120x120x5mm wieńce z 2-óch kwadratów 100x100x4 skratowanych kwadratem 50x50x3mm między płatwiami usztywnienie kwadratami 30x30x2.5mm rygle z kwadratu 100x100x3 mm konstrukcja stalowa z połączeniami skręcanymi poprzez blachy węzłowe Dach stalowa konstrukcja nośna z profili IPE 200, IPE 240. Rozstaw i profile wg rysunku konstrukcji dachu. płaszczyzna dachu usztywniona dodatkowo skratowaniem z kątownika 50x50x5mm pokrycie dachu blachą trapezową powlekaną T-55 g=0.5mm Zabezpieczenie antykorozyjne konstrukcji stalowej. główna konstrukcja nośna i oryglowanie zabezpieczone antykorozyjnie poprzez ocynkowanie Obróbki blacharskie Z blachy ocynkowanej powlekanej w kolorze blachy dachu - alternatywnie rury spustowe i rynny poziome z PCV.

14 Instalacje - instalacja oświetleniowa WARUNKI OCHRONY PRZECIWPOŻAROWEJ Charakterystyka ogólna budynku. Budynek wiaty, wolnostojący z dachem z blachy trapezowej o wysokości 6,19 m (od poziomu podłogi na parterze do najwyżej położonej krawędzi dachu). Wiata przeznaczona do przygotowania do recyklingu odpadów opakowaniowych Na podstawie 8 [1] -obiekt zalicza się do grupy budynków niskich (N). Powierzchnia zabudowy: 350,61m 2 Powierzchnia wewnętrzna 330,68m Zagrożenie pożarowe W oparciu o 209[1] budynek zalicza się do kategorii zagrożenia ludzi PM; Maksymalna liczba osób przebywających w budynku 2. Nie występują pomieszczenia (strefy) zaliczone do zagrożonych wybuchem Podział obiektu na strefy W budynku wydzielono jedną strefę pożarową: Strefa I typu PM powierzchnia strefy330,68m 2- obciążenie ogniowe poniżej 500MJ/m Klasa odporności pożarowej (zgodnie z 212 ust. 2 [1]). - klasa odporności pożarowej budynku: dla budynku PM i obciążeniu do 500MJ/m 2 - wymagana E budynek zaprojektowany z elementów NRO Warunki ewakuacyjne z obiektu. - długość przejść ewakuacyjnych w pomieszczeniach PM < 100m Instalacje przeciwpożarowe w obiekcie w pomieszczeniach PM należy umieścić podręczy sprzęt gaśniczy, (2 kg/3 dm 3 masy środka na 300 m 2 chronionej powierzchni)

15 15 przewidzieć przeciwpożarowy włącznik prądu w budynku zlokalizowany w pobliżu wejścia głównego - wg przepisów branżowych wykonać uziemienie konstrukcji stalowej /słupów/ do zbrojenia stóp fundamentowych Dodatkowe wymagania wykonać instrukcję bezpieczeństwa pożarowego, oznakowania i informacje zgodne z obowiązującymi przepisami zapewnić zaopatrzenie w wodę do zewnętrznego gaszenia pożaru o wydajności 10 dm 3 /s dla strefy pożarowej PM o Q<500MJ/m 2 i powierzchni do 2000m 2 /hydrant ów odległości do 75m/ INNE UWAGI - wszystkie materiały budowlane winny posiadać atest PZH lub ITB - roboty budowlano-montażowe i instalacyjne wykonywać pod nadzorem osób posiadających odpowiednie uprawnienia budowlane. Projektant architektura: Sprawdzający: Projektant konstrukcja: 3.1. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA DO PROJEKT BUDYNKU WIATY PRZYGOTOWANIA DO RECYKLINGU ODPADÓW OPAKOWANIOWYCH INWESTOR: BWiK Spółka z o.o.

16 16 ul.narutowicza 35a Biała Podlaska ADRES INWESTYCJI: Biała Podlaska ul. Ekologiczna Jednostka ewidencyjna Biała Podlaska SPORZĄDZIŁ: mgr inż. arch. Agnieszka Janista-Patynowska upr. bud. Nr MA/008/10 do projektowania bez ograniczeń w specjalności architektonicznej ul. Terebelska 70/ Biała Podlaska INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA: ZAKRES I KOLEJNOŚĆ ROBÓT W zakres robót zadania inwestycyjnego pt. projekt wiaty przygotowania do recyklingu odpadów opakowaniowych w miejscowości Biała Podlaska przy ul. Ekologicznej na działce nr ewid. 70/1 wchodzą roboty: - budowlane - instalacja elektryczna W zakres robót budowlanych wchodzą: - wykonanie fundamentów wiaty - murowanie ścian zewnętrznych do wys. 3m - wykonanie konstrukcji stalowej

17 17 - wykonanie konstrukcji i pokrycia dachu - roboty wykończeniowe W zakres robót elektrycznych wchodzą: - wykonanie oświetlenia, - wykonanie instalacji ochronnych przed przepięciami i porażeniami. Realizacja przebiegać będzie w kolejności: - roboty budowlane - instalacja elektryczna WYKAZ ISTNIEJĄCYCH OBIEKTÓW Na terenie inwestycji znajdują się baza wysypiska miejskiego ELEMENTY DZIAŁKI MOGĄCE STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA Na terenie działki objętej zakresem realizacji inwestycji brak elementów mogących zagrażać bezpieczeństwu ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT Realizacji robót należy prowadzić przy zachowaniu warunków BHP oraz zgodne z obowiązującymi normami i sztuką budowlaną. Przy spełnieniu wymogów zawartych w w/w normatywach nie występują zagrożenia związane z realizacją w/w obiektu. Pracownicy zatrudnieni przy realizacji powinni posiadać niezbędne uprawnienia i kwalifikacje oraz przeszkolenie BHP na zasadach ogólnych wynikających z obowiązujących przepisów SPOSÓB PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW BUDOWY Przed przystępowaniem do wykonywania poszczególnych rodzajów robót pracownicy budowy zostaną zapoznani z: - zakresem robót, - dokumentacją projektową - warunkami bezpieczeństwa pracy i ochrony zdrowia.

18 WYKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH Nie należy zastawić drogi bezpośredniej ewakuacji na wypadek wystąpienia zagrożenia pożaru, awarii itp. Sporządził:

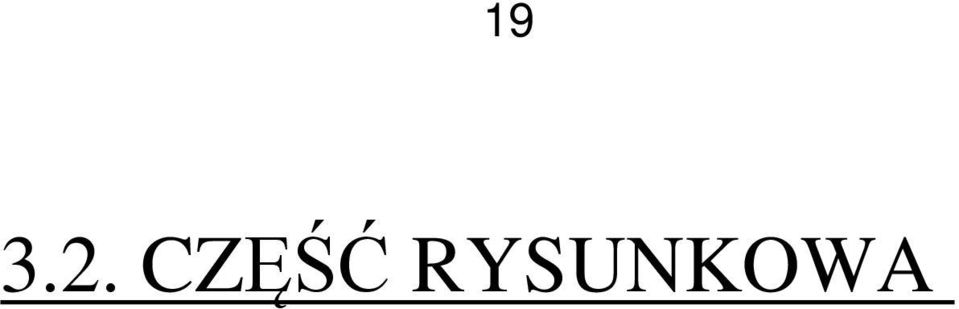

19 CZĘŚĆ RYSUNKOWA
