1 PROJEKT BUDOWLANY Termomodernizacji i wykonania podjazdu dla osób niepełnosprawnych budynku Miejskiego Ośrodka Pomocy Społecznej w Kaliszu Pomorskim LOKALIZACJA: Kalisz Pomorski ul. Mickiewicza 51 INWESTOR: Urząd Miejski Kalisz Pomorski ul. Wolności 25 OPRACOWAŁ: tech. bud. J. Sztobryń zam. Kalisz Pomorski ul. Dworcowa 25/18 Upr.konstr.-bud. nr UAN/N/7210/507/87 -KALISZ POMORSKI kwiecień 2010 r.- 1

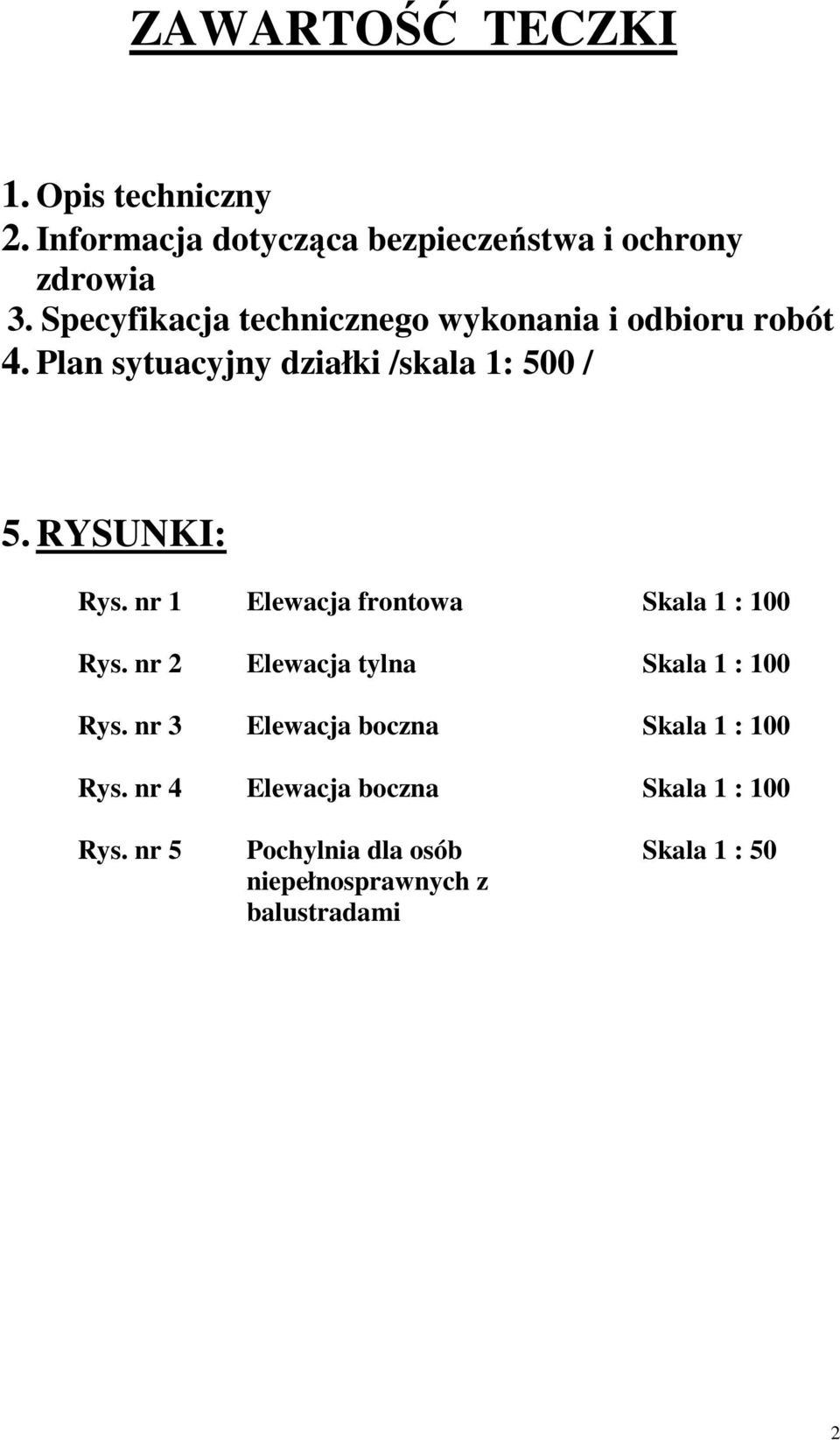

2 ZAWARTOŚĆ TECZKI 1. Opis techniczny 2. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 3. Specyfikacja technicznego wykonania i odbioru robót 4. Plan sytuacyjny działki /skala 1: 500 / 5. RYSUNKI: Rys. nr 1 Elewacja frontowa Skala 1 : 100 Rys. nr 2 Elewacja tylna Skala 1 : 100 Rys. nr 3 Elewacja boczna Skala 1 : 100 Rys. nr 4 Elewacja boczna Skala 1 : 100 Rys. nr 5 Pochylnia dla osób niepełnosprawnych z balustradami Skala 1 : 50 2

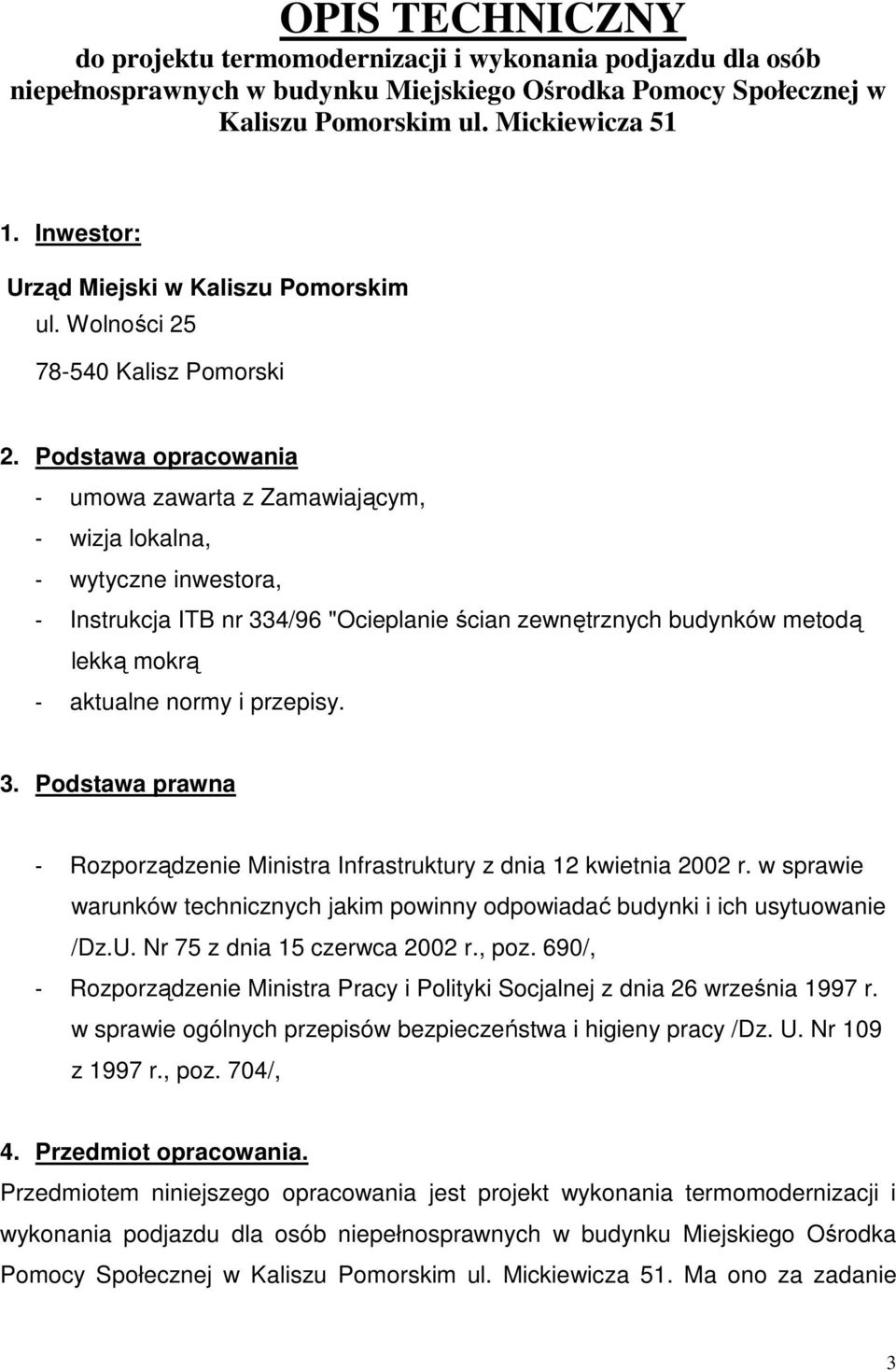

3 OPIS TECHNICZNY do projektu termomodernizacji i wykonania podjazdu dla osób niepełnosprawnych w budynku Miejskiego Ośrodka Pomocy Społecznej w Kaliszu Pomorskim ul. Mickiewicza Inwestor: Urząd Miejski w Kaliszu Pomorskim ul. Wolności Kalisz Pomorski 2. Podstawa opracowania - umowa zawarta z Zamawiającym, - wizja lokalna, - wytyczne inwestora, - Instrukcja ITB nr 334/96 "Ocieplanie ścian zewnętrznych budynków metodą lekką mokrą - aktualne normy i przepisy. 3. Podstawa prawna - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie /Dz.U. Nr 75 z dnia 15 czerwca 2002 r., poz. 690/, - Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy /Dz. U. Nr 109 z 1997 r., poz. 704/, 4. Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt wykonania termomodernizacji i wykonania podjazdu dla osób niepełnosprawnych w budynku Miejskiego Ośrodka Pomocy Społecznej w Kaliszu Pomorskim ul. Mickiewicza 51. Ma ono za zadanie 3

4 poprawę komfortu cieplnego budynku, oraz ograniczenia zuŝycia energii, w stosunku do wykazywanych w budynku duŝych strat cieplnych. Inwestor przewiduje wykonanie docieplenia ścian zewnętrznych budynku oraz poddasza. Do wykonania docieplenia ścian budynku przyjęto metodę lekką mokrą w systemie BSO. Przedsięwzięcie termomodernizacyjne obejmuje równieŝ: - Wykonanie pokrycia dachowego z pap termozgrzewalnych - wymianę starej stolarki okiennej i drzwiowej, - wymiany istniejących obróbek blacharskich z blachy powlekanej ( pasy nadrynnowe, obróbki blacharskie dachu, parapety zewnętrzne, itp.), - wymianę rynien i rur spustowych, - wykonanie opaski betonowej i chodnika z polbruku,. 5. Opis obiektu: Zadanie termomodernizacyjne dotyczy budynku Miejskiego Ośrodka Pomocy Społecznej w Kaliszu Pomorskim przy ul. Mickiewicza 51. Budynek jest budynkiem parterowym z poddaszem uŝytkowym, wykonanym w technologii tradycyjnej z dachem pokrytym blachą. 6. Ocena stanu technicznego elementów budynku objętych zagadnieniem termomodernizacji 6.1 Dach Dach o konstrukcji drewnianej dwuspadowy, kryty blachą ocynkowaną malowaną. 6.2 Rynny i rury spustowe Rynny i rury spustowe z blachy ocynkowanej kwalifikują się do wymiany. 6.3 Ściany zewnętrzne 4

5 Ściany murowane z cegły pełnej ceramicznej i wapienno-piaskowej gr. 38 i 25 cm. Wszystkie ściany są obustronnie tynkowane. Elewacja budynku wymaga renowacji i malowania. 6.4 Stolarka okienna i drzwiowa Okna i drzwi wymienione na PCV. Do wymiany 4 okna na strychu oraz boczne drzwi wejściowe. 7. Ocena energooszczędności Budynek jest budynkiem zimnym i wymaga termomodernizacji ścian w celu obniŝenia kosztów ogrzewania i poprawy estetyki elewacji. - Ściany zewnętrzne -ceramika zwykła: mur z cegły pełnej na zapr. cem.- wap., grubość: 38 cm - Tynki: cementowo-wapienny, grubość: 2-2,5 cm Aktualnie obliczeniowy współczynnik przenikania ciepła (U) ściany wynosi: współczynnik przenikania ciepła (U) ściany 1,38 W/(m2*K) Docieplenie ścian budynku 10 cm styropianu oraz ścian fundamentowych styropianem ekstrudowanym o grubości 10 cm w technologii lekkiej-mokrej zmniejszy wartość współczynnika przenikania ciepła (U) dla ściany do - 0,30 W/(m2*K) oraz poprawi estetykę budynku. 8. ROZWIĄZANIA MATERIAŁOWO WYKONAWCZE TERMOMODERNIZACJI Rozebraniu na strychu ślepej podłogi, usunięciu polepy oraz dociepleniu matami z wełny mineralnej gr. 12 cm. z przykryciem ślepą podłogą z desek Ociepleniu skosów poddasza przez wsunięcie płyt z wełny mineralnej gr. 10 cm. 5

6 Ociepleniu ścian cokołu budynku metodą lekką-mokrą z płyt z polistyrenu ekstradowanego XPS 30 gr. 10 cm, cokół wyprawiony mozaikową masą tynkarską wykonaną na bazie Ŝywicy akrylowej z dodatkiem barwionego kruszywa kwarcowego o granulacji ok. 2,0 mm /faktura mozaikowa/ Ociepleniu ścian budynku metodą lekką-mokrą styropianem PSE-FS 15 gr. 10 cm przy uŝyciu gotowej zaprawy klejowej z przygotowaniem podłoŝa i wykonaniem cienkowarstwowej wyprawy elewacyjnej z tynku mineralnego SM MAL 25 oraz malowaniem farbami SILIKONOWYMI Ociepleniu ościeŝy okien metodą lekką-mokrą styropianem PS-E-FS 15 gr. 3 cm przy uŝyciu gotowej zaprawy klejowej z przygotowaniem podłoŝa i wykonaniem cienkowarstwowej wyprawy elewacyjnej z tynku mineralnego oraz malowaniem farbami SILIKONOWYMI. Wymiana obróbek blacharskich / pasów nadrynnowych, parapetów zewnętrznych i innych obróbek / z blachy powlekanej gr. 0,65 mm MontaŜu systemowych rynien i rur spustowych z blachy powlekanej Wykonaniu wokół budynku opaski betonowej szer. 50 cm gr. 15 cm. Wykonaniu chodnika z kostki POLBRUKOWEJ. ObłoŜeniu nawierzchni podjazdu dla osób niepełnosprawnych, posadzki i schodów tarasu oraz przykrycia murów płytami z betonu płukanego na bazie grysów i Ŝwirów gr. 5 cm ( STYL-BET) ObłoŜeniu powierzchni schodów klinkierowymi schodowymi płytkami antypoślizgowymi Wymianie drewnianych okien na okno PCV z szybą jednokomorową Wymiana parapetów zewnętrznych z blachy powlekanej gr. 0,65 mm Wymianie drewnianych drzwi zewnętrznych na drzwi "METALOWE"- produkcji PORTA model TORUŃ z ościeŝnicą metalową- kolor- BRĄZ- 90x200 cm. UWAGA : Szczegółowe rozwiązania materiałowe i wykonawcze zawarte w załączonej Specyfikacji technicznego wykonania i odbioru robót. 6

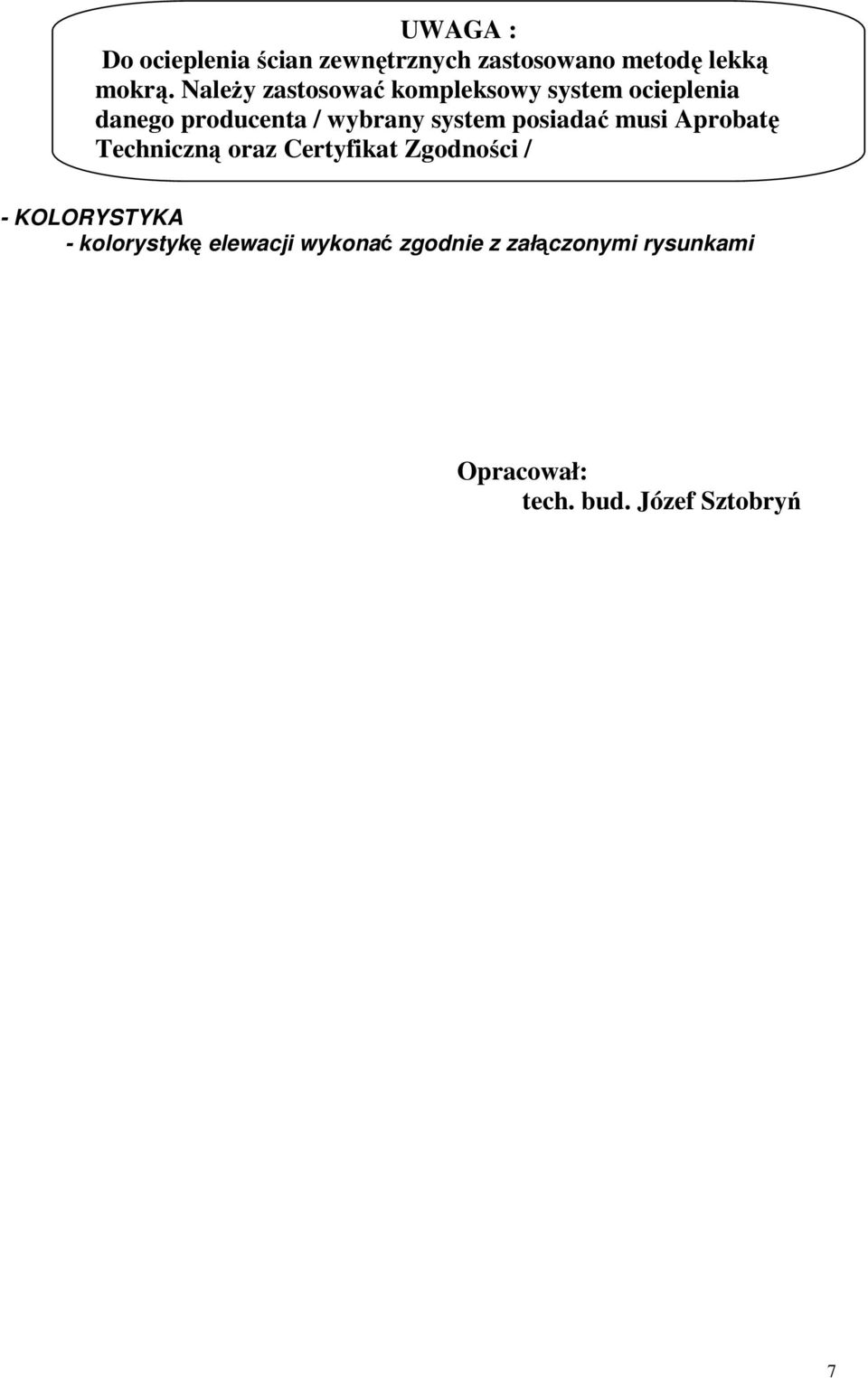

7 UWAGA : UWAGA : Wszystkie materiały budowlane i wykończeniowe uŝyte w Do ocieplenia ścian zewnętrznych zastosowano metodę lekką trakcie budowy powinny posiadać świadectwo dopuszczenia do mokrą. NaleŜy zastosować kompleksowy system ocieplenia stosowania w budownictwie i obiektach mieszkalnych. danego producenta / wybrany system posiadać musi Aprobatę Techniczną oraz Certyfikat Zgodności / - KOLORYSTYKA - kolorystykę elewacji wykonać zgodnie z załączonymi rysunkami Opracował: tech. bud. Józef Sztobryń 7
