AUDYT ENERGETYCZNY. Dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z r.

Transkrypt

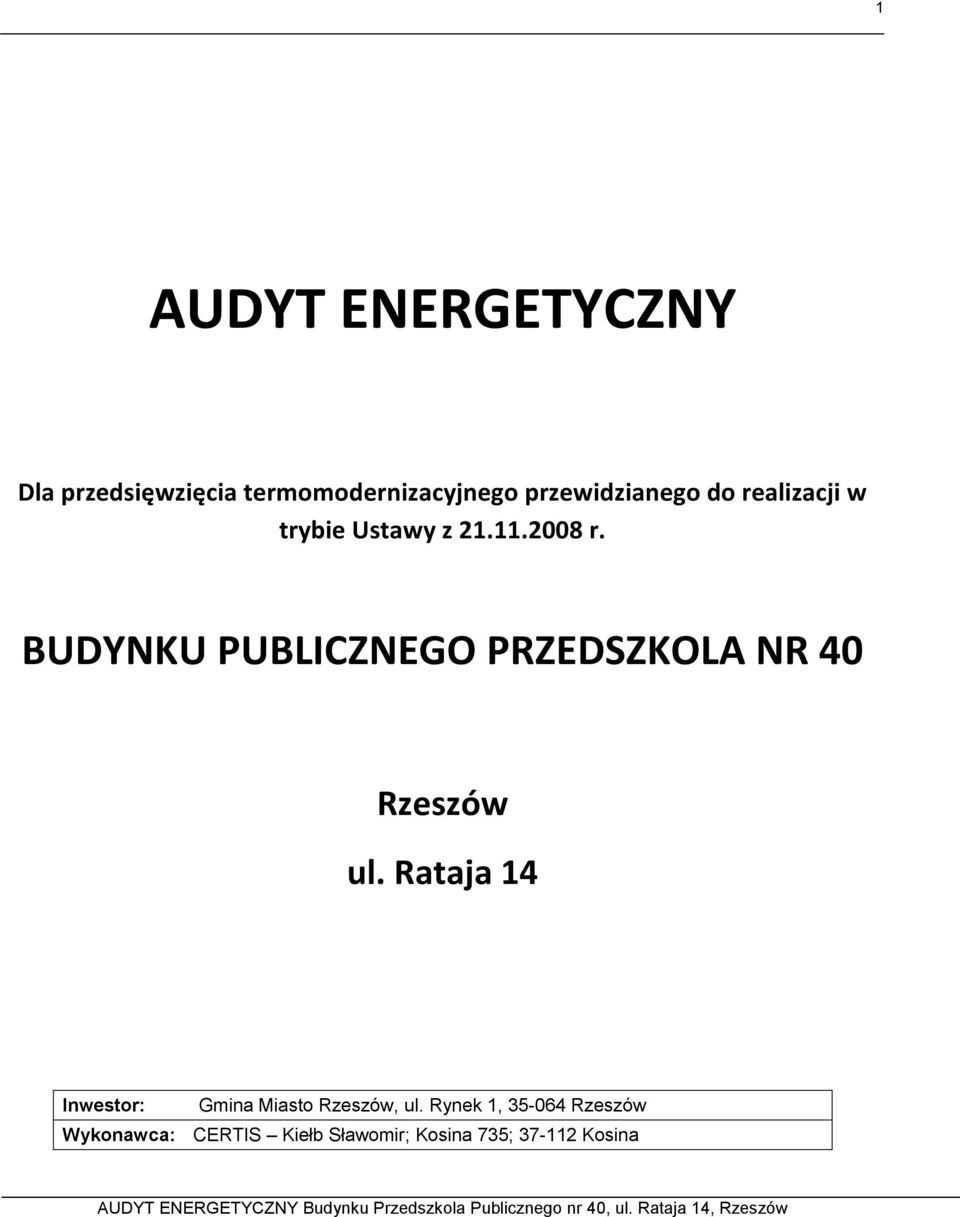

1 1 AUDYT ENERGETYCZNY Dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z r. BUDYNKU PUBLICZNEGO PRZEDSZKOLA NR 40 Rzeszów ul. Rataja 14 Inwestor: Gmina Miasto Rzeszów, ul. Rynek 1, Rzeszów Wykonawca: CERTIS Kiełb Sławomir; Kosina 735; Kosina

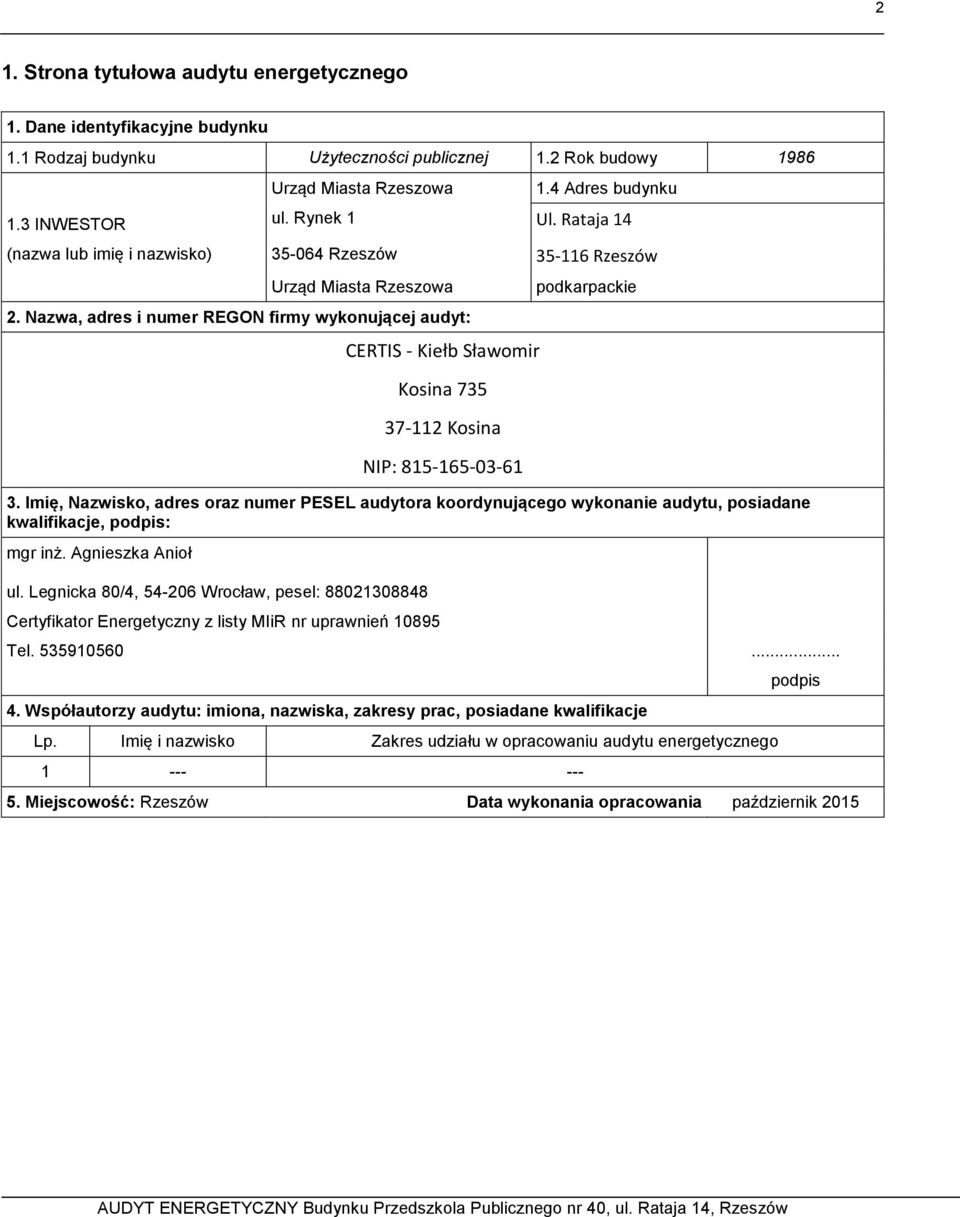

2 2 1. Strona tytułowa audytu energetycznego 1. Dane identyfikacyjne budynku 1.1 Rodzaj budynku Użyteczności publicznej 1.2 Rok budowy 1986 Urząd Miasta Rzeszowa 1.4 Adres budynku 1.3 INWESTOR ul. Rynek 1 Ul. Rataja 14 (nazwa lub imię i nazwisko) Rzeszów Rzeszów Urząd Miasta Rzeszowa 2. Nazwa, adres i numer REGON firmy wykonującej audyt: CERTIS - Kiełb Sławomir Kosina Kosina NIP: podkarpackie 3. Imię, Nazwisko, adres oraz numer PESEL audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: mgr inż. Agnieszka Anioł ul. Legnicka 80/4, Wrocław, pesel: Certyfikator Energetyczny z listy MIiR nr uprawnień Tel Współautorzy audytu: imiona, nazwiska, zakresy prac, posiadane kwalifikacje Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego podpis 5. Miejscowość: Rzeszów Data wykonania opracowania październik 2015

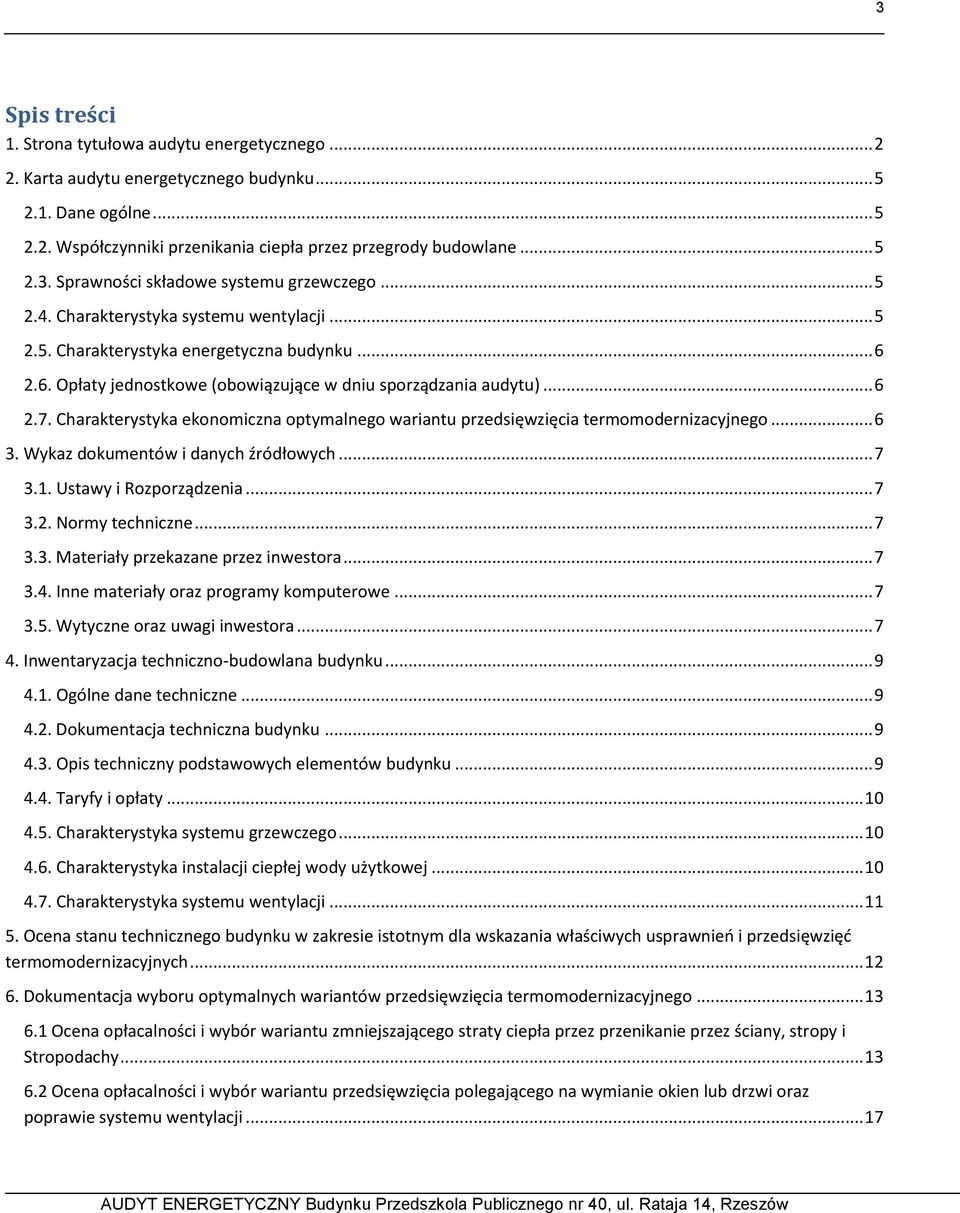

3 3 Spis treści 1. Strona tytułowa audytu energetycznego Karta audytu energetycznego budynku Dane ogólne Współczynniki przenikania ciepła przez przegrody budowlane Sprawności składowe systemu grzewczego Charakterystyka systemu wentylacji Charakterystyka energetyczna budynku Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Wykaz dokumentów i danych źródłowych Ustawy i Rozporządzenia Normy techniczne Materiały przekazane przez inwestora Inne materiały oraz programy komputerowe Wytyczne oraz uwagi inwestora Inwentaryzacja techniczno-budowlana budynku Ogólne dane techniczne Dokumentacja techniczna budynku Opis techniczny podstawowych elementów budynku Taryfy i opłaty Charakterystyka systemu grzewczego Charakterystyka instalacji ciepłej wody użytkowej Charakterystyka systemu wentylacji Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień i przedsięwzięć termomodernizacyjnych Dokumentacja wyboru optymalnych wariantów przedsięwzięcia termomodernizacyjnego Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie przez ściany, stropy i Stropodachy Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien lub drzwi oraz poprawie systemu wentylacji... 17

4 4 6.3 Ocena opłacalności i wybór wariantu prowadzącego do zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej Ocena opłacalności i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność cieplną systemu grzewczego Dokumentacja wykonania kolejnych kroków algorytmu służącego wybraniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego Zestawienie wybranych usprawnień i wariantów termomodernizacyjnych w kolejności rosnącej wartości SPBT Określenie kosztów poszczególnych wariantów przedsięwzięcia termomodernizacyjnego Wyniki komputerowych obliczeń dla poszczególnych wariantów przedsięwzięcia Obliczenia oszczędności kosztów wynikających z przeprowadzenia przedsięwzięcia termomodernizacyjnego Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji Podsumowanie i wnioski W wyniku przeprowadzonej analizy wybrano wariant pierwszy za najbardziej optymalny obejmujący usprawnienia i planowane koszty przedstawione w tabeli poniżej Załącznik nr 1. Zapotrzebowanie na ciepło w budynku przed modernizacją Załącznik nr 2. Zapotrzebowanie na ciepło w budynku po modernizacji Załącznik nr 3. Osoby udzielające informacji Załącznik nr 4. Obliczenia taryf Załącznik nr 5. Zdjęcia z wizji lokalnej Załącznik nr 6. Efekt ekologiczny... 44

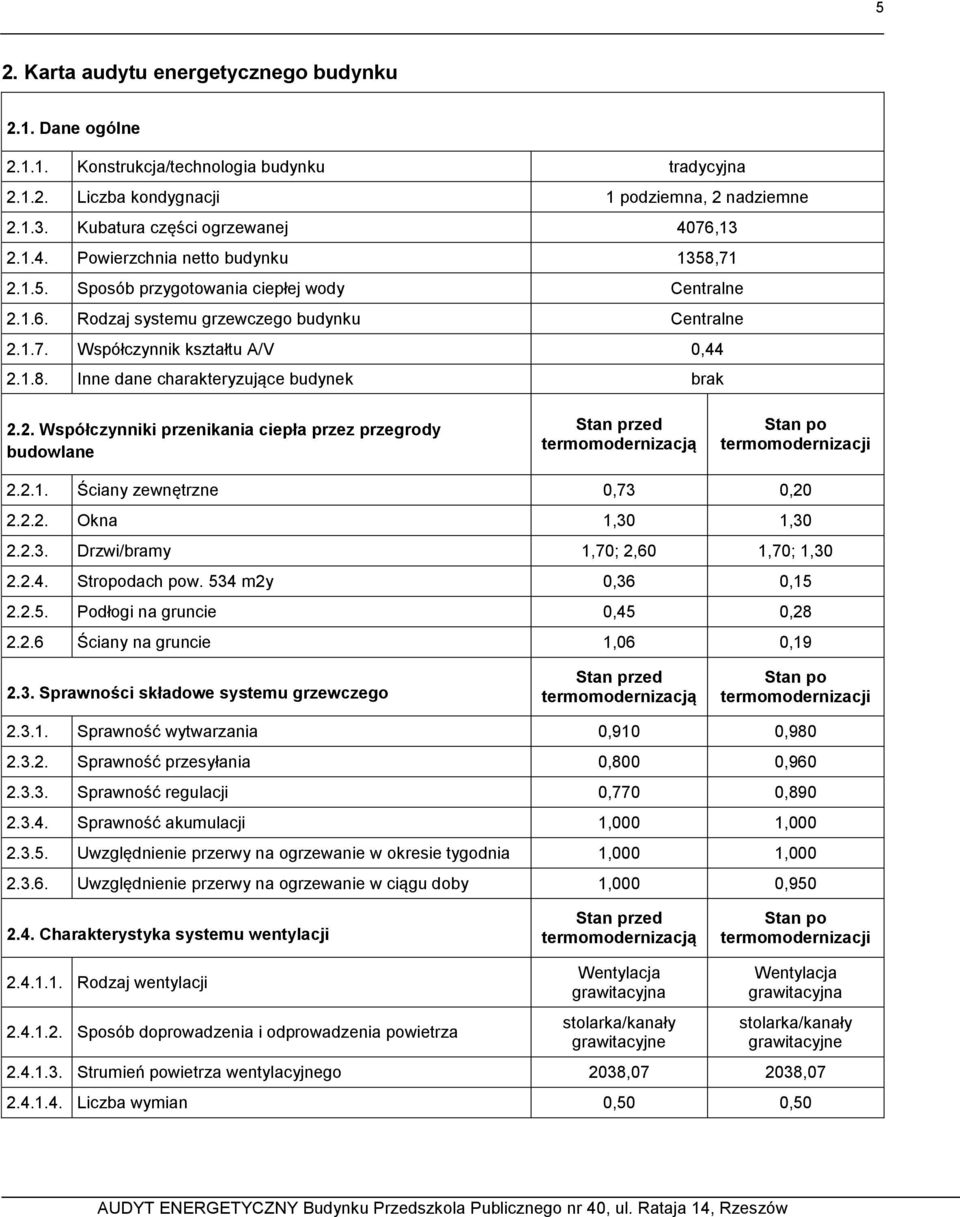

5 5 2. Karta audytu energetycznego budynku 2.1. Dane ogólne Konstrukcja/technologia budynku tradycyjna Liczba kondygnacji 1 podziemna, 2 nadziemne Kubatura części ogrzewanej 4076, Powierzchnia netto budynku 1358, Sposób przygotowania ciepłej wody Centralne Rodzaj systemu grzewczego budynku Centralne Współczynnik kształtu A/V 0, Inne dane charakteryzujące budynek brak 2.2. Współczynniki przenikania ciepła przez przegrody budowlane Stan przed termomodernizacją Stan po termomodernizacji Ściany zewnętrzne 0,73 0, Okna 1,30 1, Drzwi/bramy 1,70; 2,60 1,70; 1, Stropodach pow. 534 m2y 0,36 0, Podłogi na gruncie 0,45 0, Ściany na gruncie 1,06 0, Sprawności składowe systemu grzewczego Stan przed termomodernizacją Stan po termomodernizacji Sprawność wytwarzania 0,910 0, Sprawność przesyłania 0,800 0, Sprawność regulacji 0,770 0, Sprawność akumulacji 1,000 1, Uwzględnienie przerwy na ogrzewanie w okresie tygodnia 1,000 1, Uwzględnienie przerwy na ogrzewanie w ciągu doby 1,000 0, Charakterystyka systemu wentylacji Stan przed termomodernizacją Stan po termomodernizacji Rodzaj wentylacji Sposób doprowadzenia i odprowadzenia powietrza Wentylacja grawitacyjna stolarka/kanały grawitacyjne Wentylacja grawitacyjna stolarka/kanały grawitacyjne Strumień powietrza wentylacyjnego 2038, , Liczba wymian 0,50 0,50

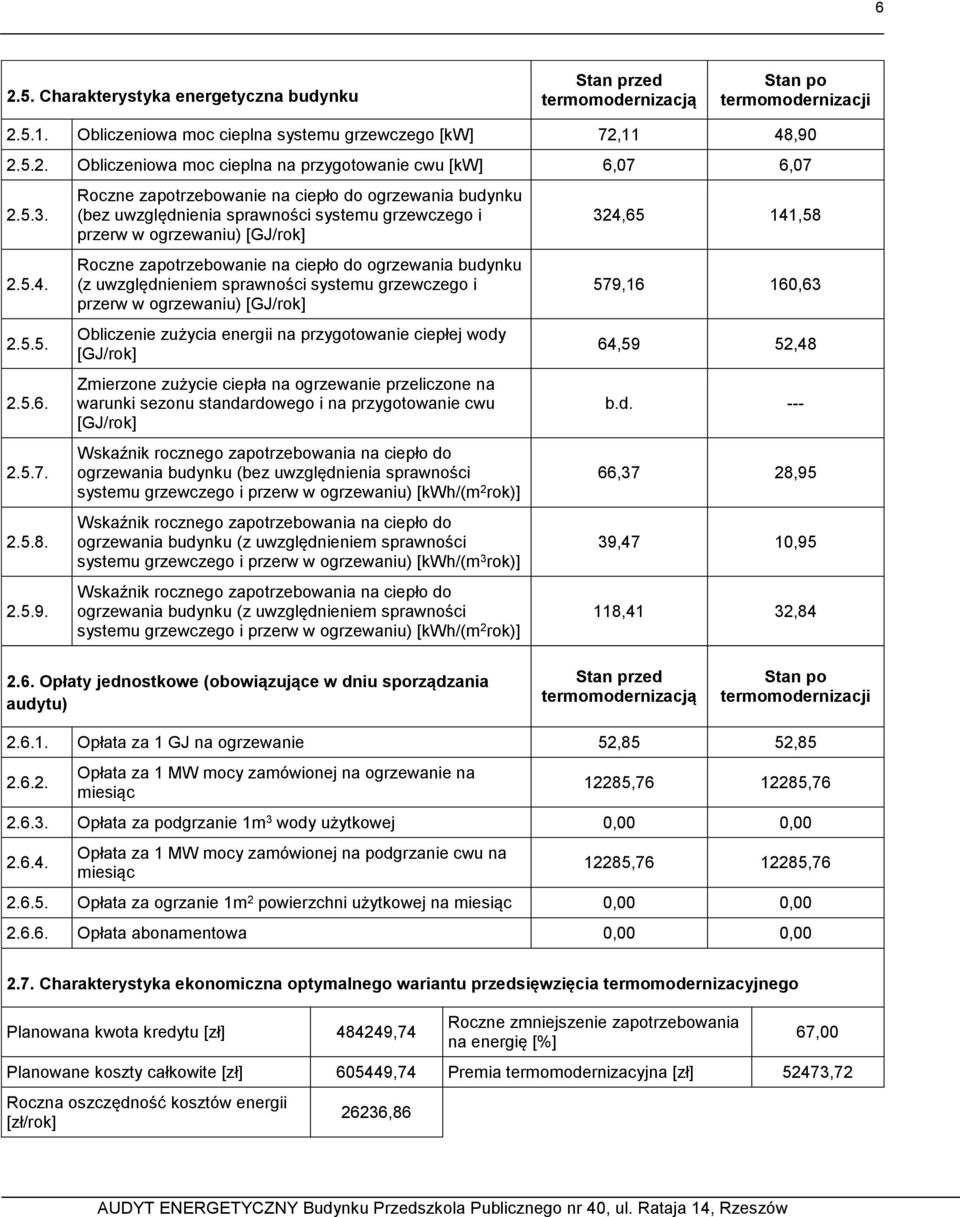

6 Charakterystyka energetyczna budynku Stan przed termomodernizacją Stan po termomodernizacji Obliczeniowa moc cieplna systemu grzewczego [kw] 72,11 48, Obliczeniowa moc cieplna na przygotowanie cwu [kw] 6,07 6, Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczenie zużycia energii na przygotowanie ciepłej wody [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 3 rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] 324,65 141,58 579,16 160,63 64,59 52,48 b.d ,37 28,95 39,47 10,95 118,41 32, Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1 GJ na ogrzewanie 52,85 52, Opłata za 1 MW mocy zamówionej na ogrzewanie na miesiąc 12285, , Opłata za podgrzanie 1m 3 wody użytkowej 0,00 0, Opłata za 1 MW mocy zamówionej na podgrzanie cwu na miesiąc 12285, , Opłata za ogrzanie 1m 2 powierzchni użytkowej na miesiąc 0,00 0, Opłata abonamentowa 0,00 0, Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] ,74 Roczne zmniejszenie zapotrzebowania na energię [%] Planowane koszty całkowite [zł] ,74 Premia termomodernizacyjna [zł] 52473,72 Roczna oszczędność kosztów energii [zł/rok] 26236,86 67,00

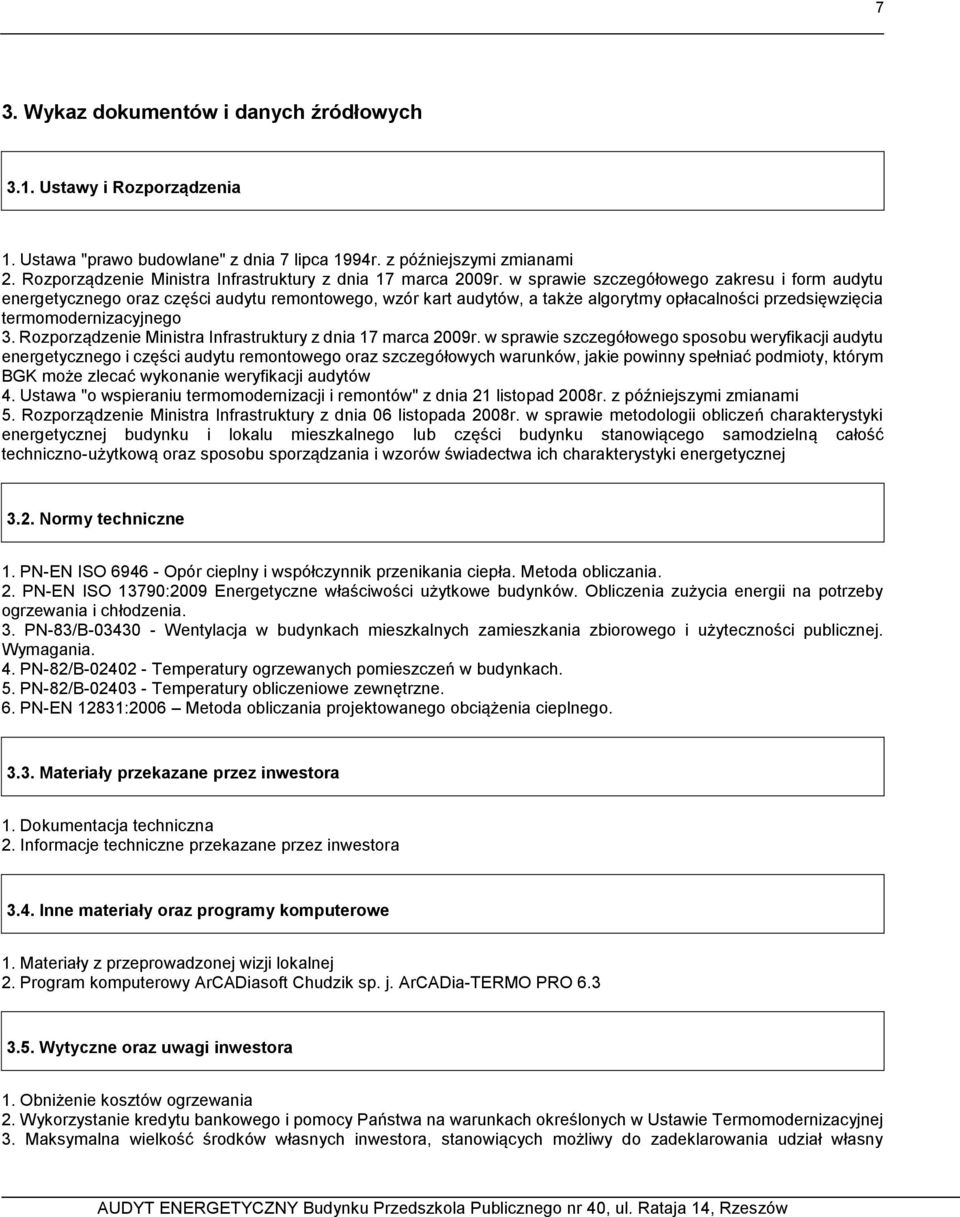

7 7 3. Wykaz dokumentów i danych źródłowych 3.1. Ustawy i Rozporządzenia 1. Ustawa "prawo budowlane" z dnia 7 lipca 1994r. z późniejszymi zmianami 2. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzór kart audytów, a także algorytmy opłacalności przedsięwzięcia termomodernizacyjnego 3. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego sposobu weryfikacji audytu energetycznego i części audytu remontowego oraz szczegółowych warunków, jakie powinny spełniać podmioty, którym BGK może zlecać wykonanie weryfikacji audytów 4. Ustawa "o wspieraniu termomodernizacji i remontów" z dnia 21 listopad 2008r. z późniejszymi zmianami 5. Rozporządzenie Ministra Infrastruktury z dnia 06 listopada 2008r. w sprawie metodologii obliczeń charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącego samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectwa ich charakterystyki energetycznej 3.2. Normy techniczne 1. PN-EN ISO Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. 2. PN-EN ISO 13790:2009 Energetyczne właściwości użytkowe budynków. Obliczenia zużycia energii na potrzeby ogrzewania i chłodzenia. 3. PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. 4. PN-82/B Temperatury ogrzewanych pomieszczeń w budynkach. 5. PN-82/B Temperatury obliczeniowe zewnętrzne. 6. PN-EN 12831:2006 Metoda obliczania projektowanego obciążenia cieplnego Materiały przekazane przez inwestora 1. Dokumentacja techniczna 2. Informacje techniczne przekazane przez inwestora 3.4. Inne materiały oraz programy komputerowe 1. Materiały z przeprowadzonej wizji lokalnej 2. Program komputerowy ArCADiasoft Chudzik sp. j. ArCADia-TERMO PRO Wytyczne oraz uwagi inwestora 1. Obniżenie kosztów ogrzewania 2. Wykorzystanie kredytu bankowego i pomocy Państwa na warunkach określonych w Ustawie Termomodernizacyjnej 3. Maksymalna wielkość środków własnych inwestora, stanowiących możliwy do zadeklarowania udział własny

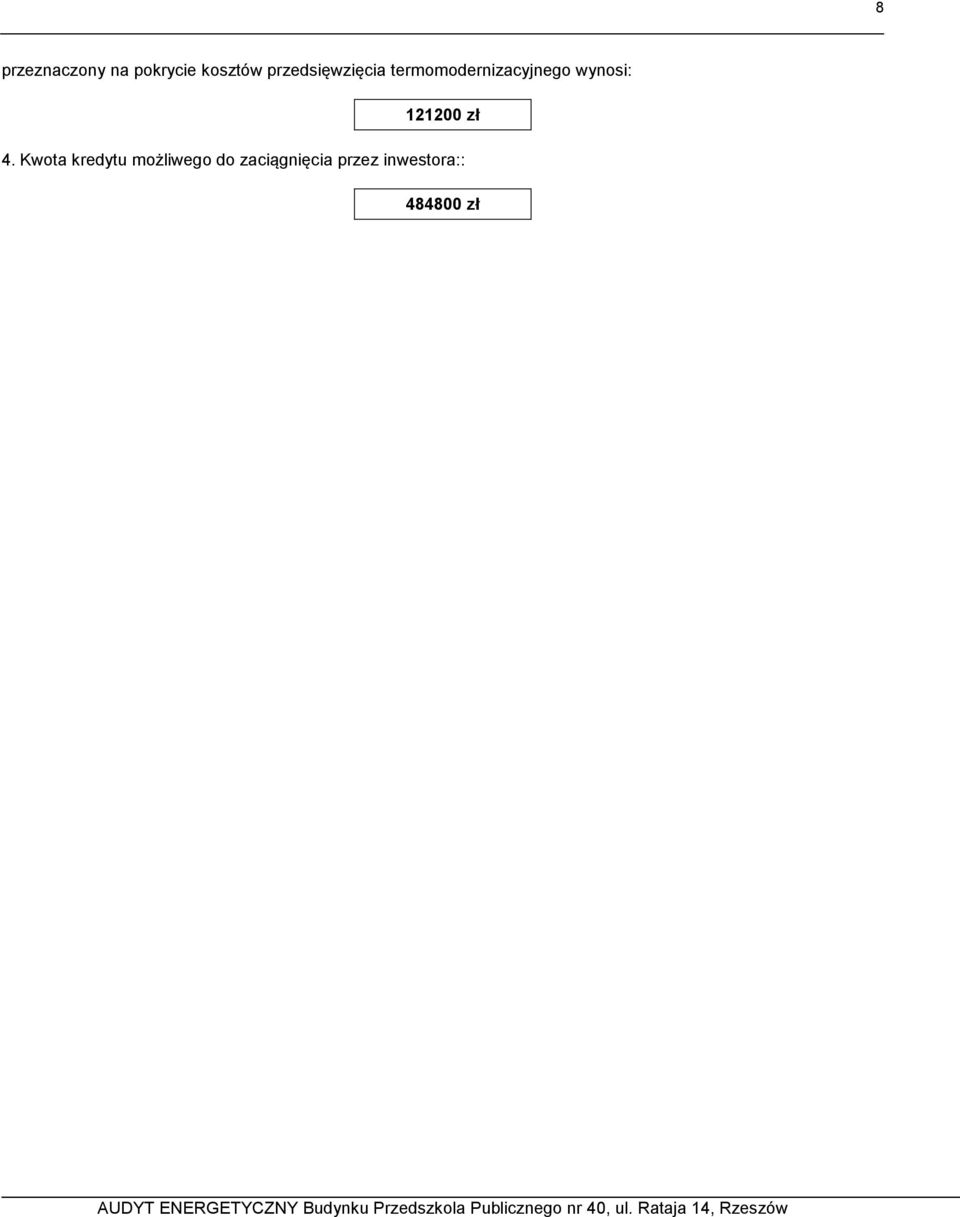

8 8 przeznaczony na pokrycie kosztów przedsięwzięcia termomodernizacyjnego wynosi: zł 4. Kwota kredytu możliwego do zaciągnięcia przez inwestora:: zł

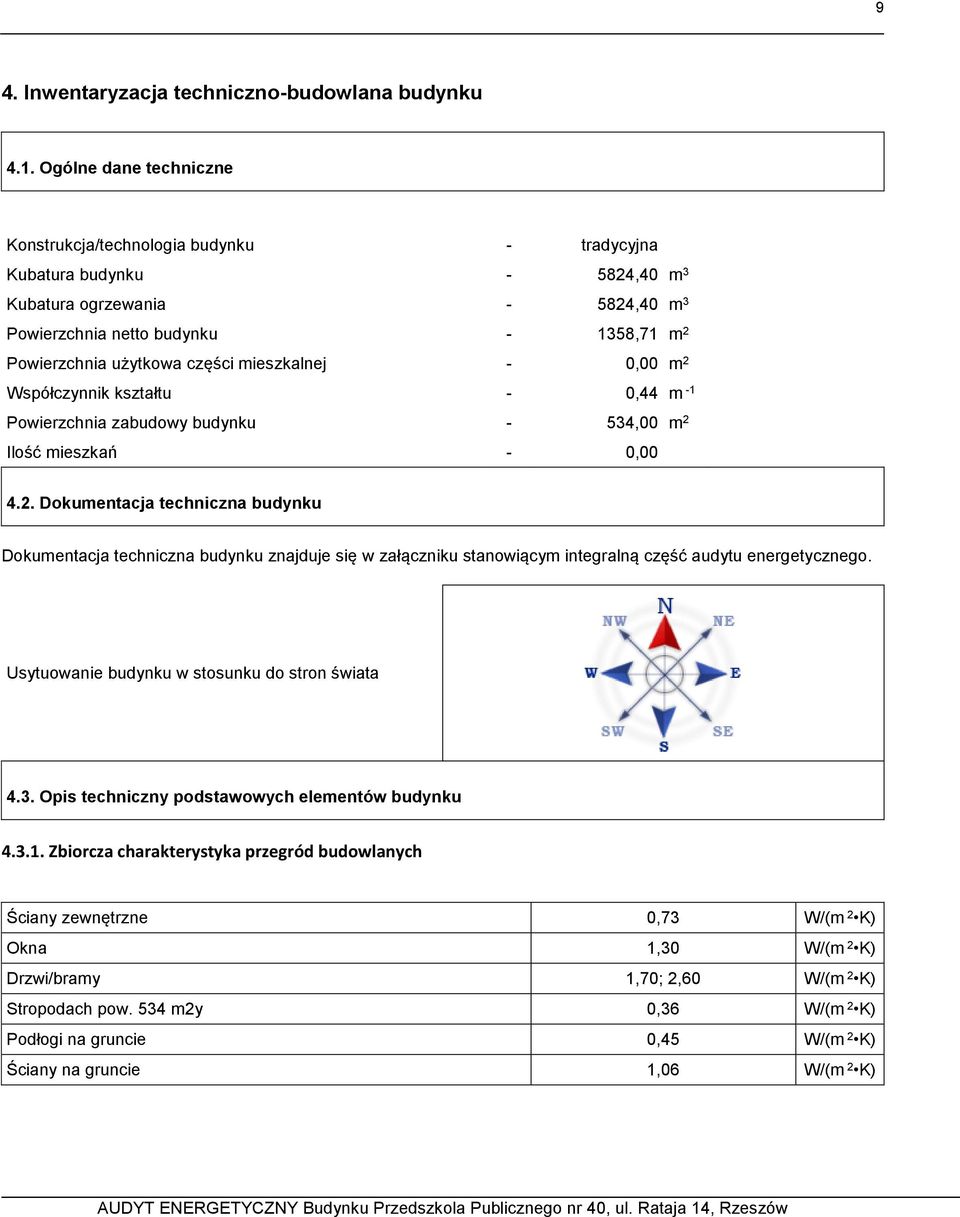

9 9 4. Inwentaryzacja techniczno-budowlana budynku 4.1. Ogólne dane techniczne Konstrukcja/technologia budynku - tradycyjna Kubatura budynku ,40 m 3 Kubatura ogrzewania ,40 m 3 Powierzchnia netto budynku ,71 m 2 Powierzchnia użytkowa części mieszkalnej - 0,00 m 2 Współczynnik kształtu - 0,44 m -1 Powierzchnia zabudowy budynku - 534,00 m 2 Ilość mieszkań - 0, Dokumentacja techniczna budynku Dokumentacja techniczna budynku znajduje się w załączniku stanowiącym integralną część audytu energetycznego. Usytuowanie budynku w stosunku do stron świata 4.3. Opis techniczny podstawowych elementów budynku Zbiorcza charakterystyka przegród budowlanych Ściany zewnętrzne 0,73 W/(m 2 K) Okna 1,30 W/(m 2 K) Drzwi/bramy 1,70; 2,60 W/(m 2 K) Stropodach pow. 534 m2y 0,36 W/(m 2 K) Podłogi na gruncie 0,45 W/(m 2 K) Ściany na gruncie 1,06 W/(m 2 K)

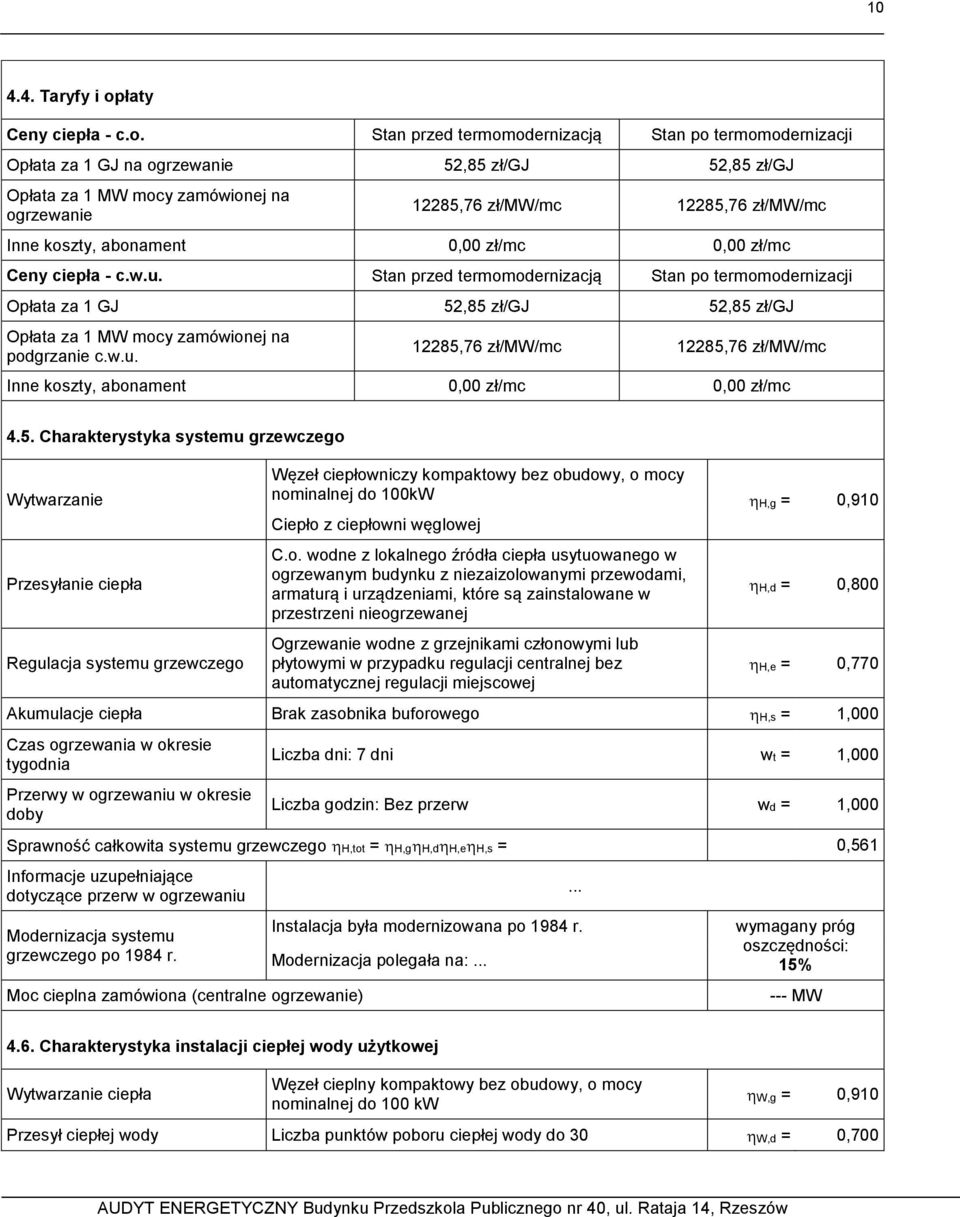

10 Taryfy i opłaty Ceny ciepła - c.o. Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1 GJ na ogrzewanie 52,85 zł/gj 52,85 zł/gj Opłata za 1 MW mocy zamówionej na ogrzewanie 12285,76 zł/mw/mc 12285,76 zł/mw/mc Inne koszty, abonament 0,00 zł/mc 0,00 zł/mc Ceny ciepła - c.w.u. Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1 GJ 52,85 zł/gj 52,85 zł/gj Opłata za 1 MW mocy zamówionej na podgrzanie c.w.u ,76 zł/mw/mc 12285,76 zł/mw/mc Inne koszty, abonament 0,00 zł/mc 0,00 zł/mc 4.5. Charakterystyka systemu grzewczego Wytwarzanie Węzeł ciepłowniczy kompaktowy bez obudowy, o mocy nominalnej do 100kW H,g = 0,910 Ciepło z ciepłowni węglowej Przesyłanie ciepła Regulacja systemu grzewczego C.o. wodne z lokalnego źródła ciepła usytuowanego w ogrzewanym budynku z niezaizolowanymi przewodami, armaturą i urządzeniami, które są zainstalowane w przestrzeni nieogrzewanej Ogrzewanie wodne z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej bez automatycznej regulacji miejscowej H,d = 0,800 H,e = 0,770 Akumulacje ciepła Brak zasobnika buforowego H,s = 1,000 Czas ogrzewania w okresie tygodnia Przerwy w ogrzewaniu w okresie doby Liczba dni: 7 dni wt = 1,000 Liczba godzin: Bez przerw wd = 1,000 Sprawność całkowita systemu grzewczego H,tot = H,g H,d H,e H,s = 0,561 Informacje uzupełniające dotyczące przerw w ogrzewaniu Modernizacja systemu grzewczego po 1984 r. Instalacja była modernizowana po 1984 r. Modernizacja polegała na: wymagany próg oszczędności: 15% Moc cieplna zamówiona (centralne ogrzewanie) --- MW 4.6. Charakterystyka instalacji ciepłej wody użytkowej Wytwarzanie ciepła Węzeł cieplny kompaktowy bez obudowy, o mocy nominalnej do 100 kw W,g = 0,910 Przesył ciepłej wody Liczba punktów poboru ciepłej wody do 30 W,d = 0,700

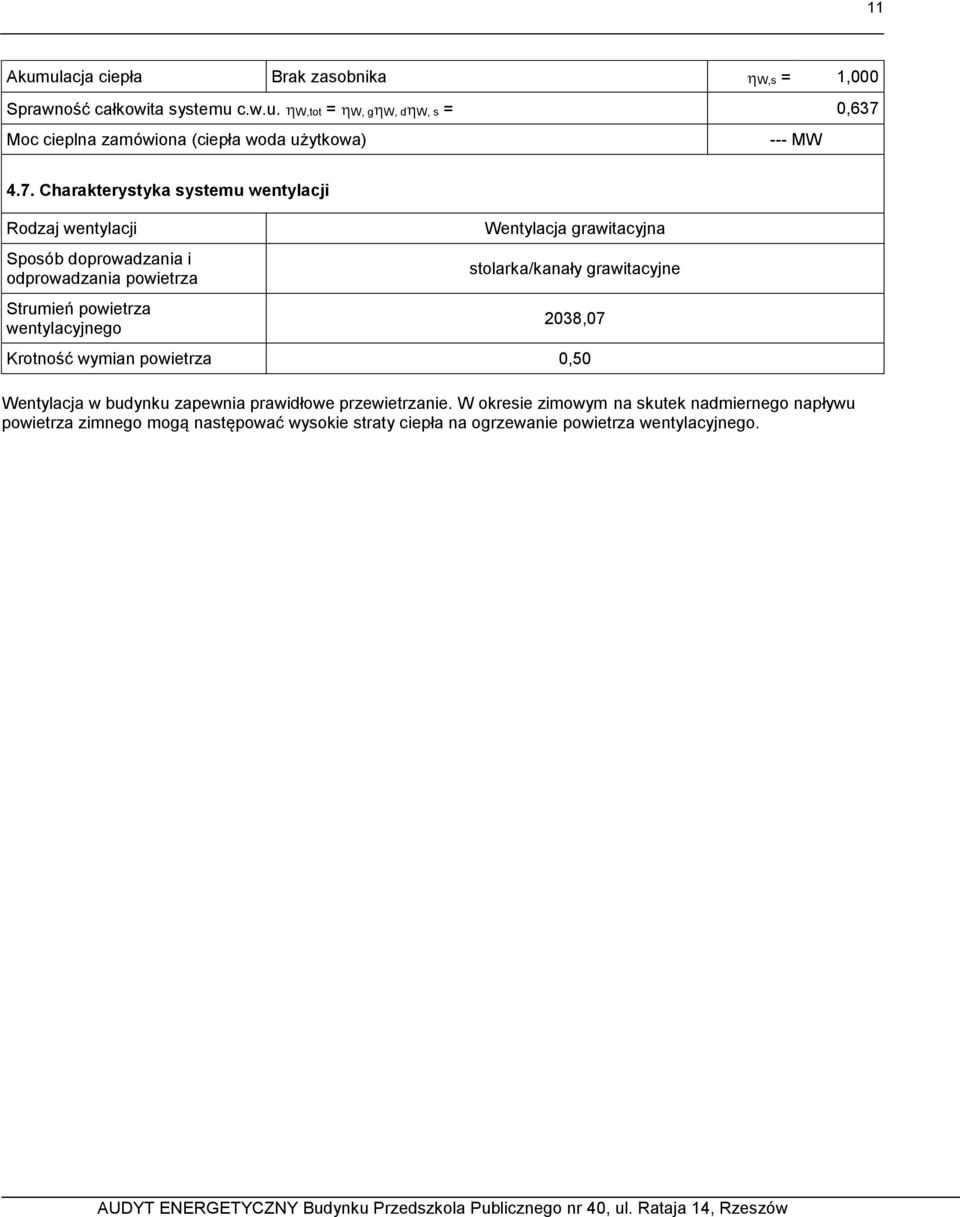

11 11 Akumulacja ciepła Brak zasobnika W,s = 1,000 Sprawność całkowita systemu c.w.u. W,tot = W, g W, d W, s = 0,637 Moc cieplna zamówiona (ciepła woda użytkowa) --- MW 4.7. Charakterystyka systemu wentylacji Rodzaj wentylacji Sposób doprowadzania i odprowadzania powietrza Strumień powietrza wentylacyjnego Wentylacja grawitacyjna stolarka/kanały grawitacyjne 2038,07 Krotność wymian powietrza 0,50 Wentylacja w budynku zapewnia prawidłowe przewietrzanie. W okresie zimowym na skutek nadmiernego napływu powietrza zimnego mogą następować wysokie straty ciepła na ogrzewanie powietrza wentylacyjnego.

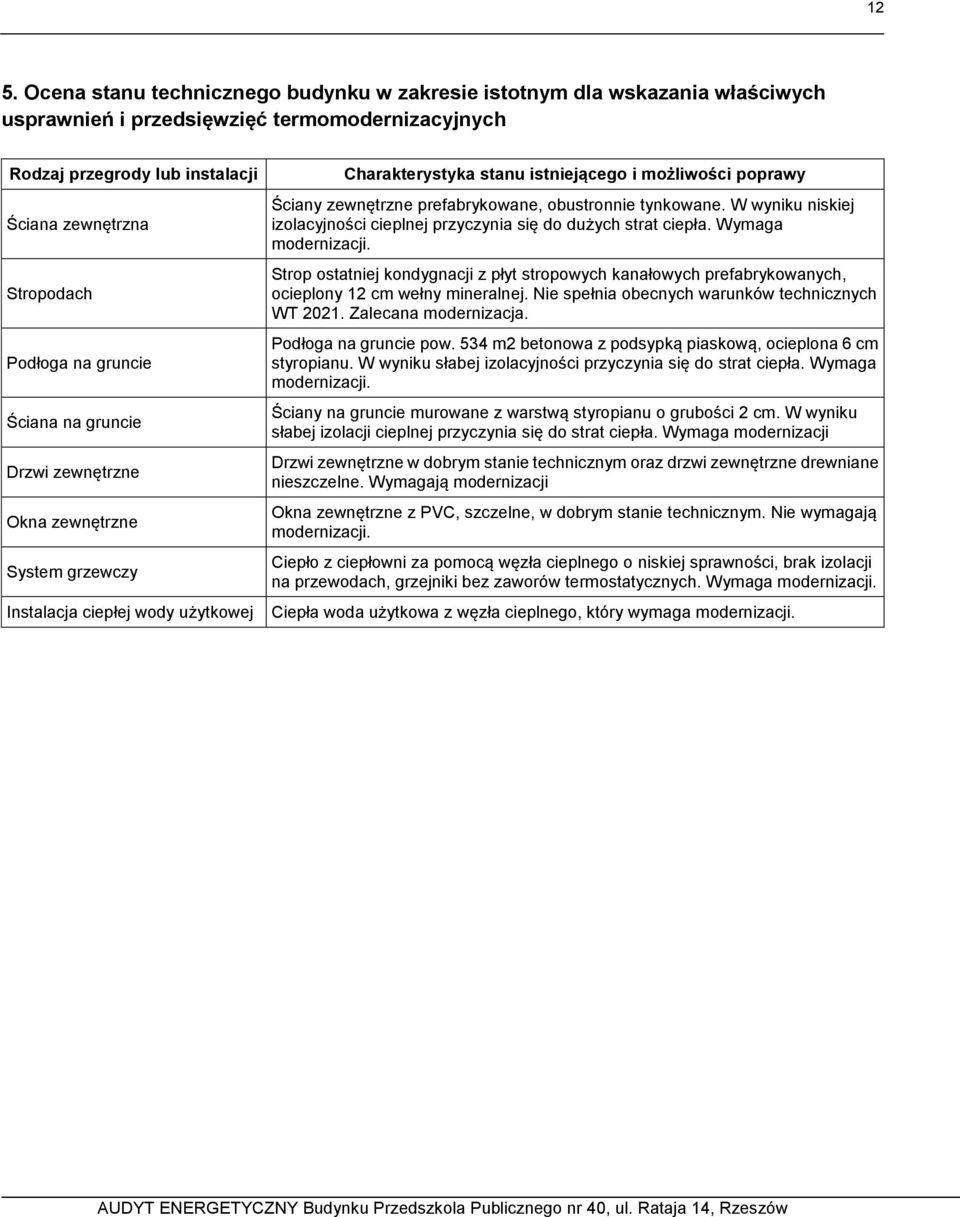

12 12 5. Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień i przedsięwzięć termomodernizacyjnych Rodzaj przegrody lub instalacji Ściana zewnętrzna Stropodach Podłoga na gruncie Ściana na gruncie Drzwi zewnętrzne Okna zewnętrzne System grzewczy Instalacja ciepłej wody użytkowej Charakterystyka stanu istniejącego i możliwości poprawy Ściany zewnętrzne prefabrykowane, obustronnie tynkowane. W wyniku niskiej izolacyjności cieplnej przyczynia się do dużych strat ciepła. Wymaga modernizacji. Strop ostatniej kondygnacji z płyt stropowych kanałowych prefabrykowanych, ocieplony 12 cm wełny mineralnej. Nie spełnia obecnych warunków technicznych WT Zalecana modernizacja. Podłoga na gruncie pow. 534 m2 betonowa z podsypką piaskową, ocieplona 6 cm styropianu. W wyniku słabej izolacyjności przyczynia się do strat ciepła. Wymaga modernizacji. Ściany na gruncie murowane z warstwą styropianu o grubości 2 cm. W wyniku słabej izolacji cieplnej przyczynia się do strat ciepła. Wymaga modernizacji Drzwi zewnętrzne w dobrym stanie technicznym oraz drzwi zewnętrzne drewniane nieszczelne. Wymagają modernizacji Okna zewnętrzne z PVC, szczelne, w dobrym stanie technicznym. Nie wymagają modernizacji. Ciepło z ciepłowni za pomocą węzła cieplnego o niskiej sprawności, brak izolacji na przewodach, grzejniki bez zaworów termostatycznych. Wymaga modernizacji. Ciepła woda użytkowa z węzła cieplnego, który wymaga modernizacji.

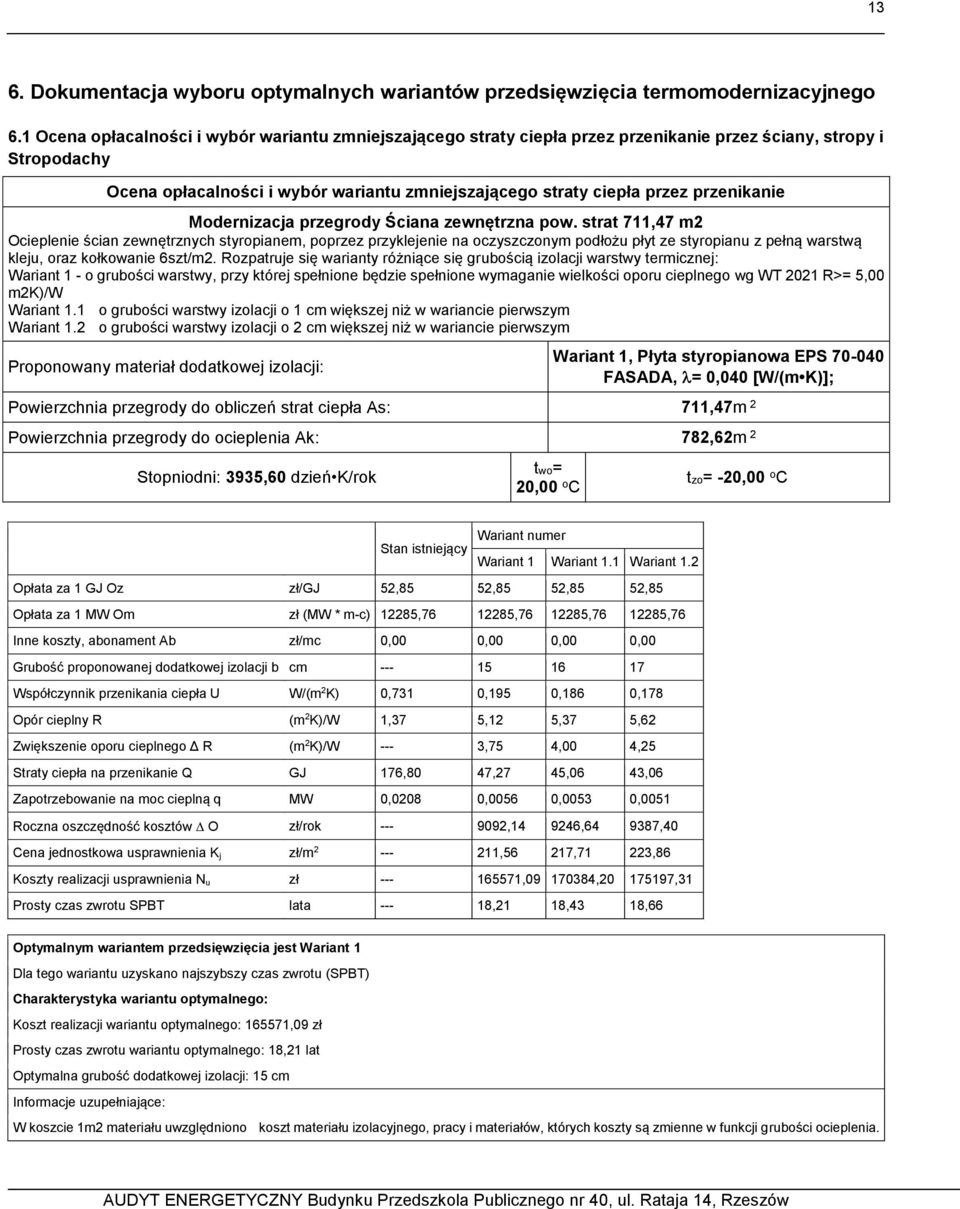

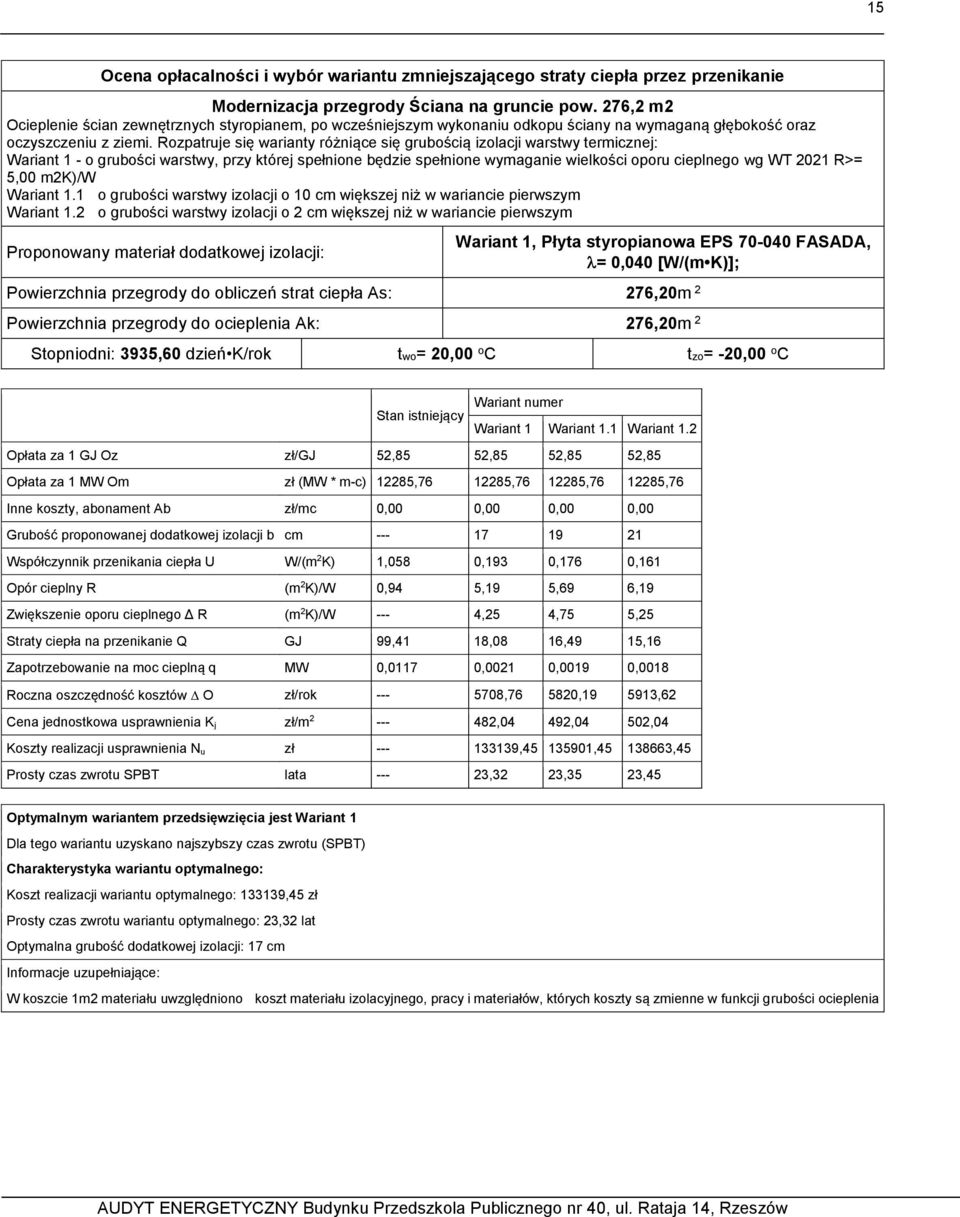

13 13 6. Dokumentacja wyboru optymalnych wariantów przedsięwzięcia termomodernizacyjnego 6.1 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie przez ściany, stropy i Stropodachy Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna pow. strat 711,47 m2 Ocieplenie ścian zewnętrznych styropianem, poprzez przyklejenie na oczyszczonym podłożu płyt ze styropianu z pełną warstwą kleju, oraz kołkowanie 6szt/m2. Rozpatruje się warianty różniące się grubością izolacji warstwy termicznej: Wariant 1 - o grubości warstwy, przy której spełnione będzie spełnione wymaganie wielkości oporu cieplnego wg WT 2021 R>= 5,00 m2k)/w Wariant 1.1 o grubości warstwy izolacji o 1 cm większej niż w wariancie pierwszym Wariant 1.2 o grubości warstwy izolacji o 2 cm większej niż w wariancie pierwszym Proponowany materiał dodatkowej izolacji: Wariant 1, Płyta styropianowa EPS FASADA, = 0,040 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 711,47m 2 Powierzchnia przegrody do ocieplenia Ak: 782,62m 2 Stopniodni: 3935,60 dzień K/rok two= 20,00 o C tzo= -20,00 o C Wariant numer Stan istniejący Wariant 1 Wariant 1.1 Wariant 1.2 Opłata za 1 GJ Oz zł/gj 52,85 52,85 52,85 52,85 Opłata za 1 MW Om zł (MW * m-c) 12285, , , ,76 Inne koszty, abonament Ab zł/mc 0,00 0,00 0,00 0,00 Grubość proponowanej dodatkowej izolacji b cm Współczynnik przenikania ciepła U W/(m 2 K) 0,731 0,195 0,186 0,178 Opór cieplny R (m 2 K)/W 1,37 5,12 5,37 5,62 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 3,75 4,00 4,25 Straty ciepła na przenikanie Q GJ 176,80 47,27 45,06 43,06 Zapotrzebowanie na moc cieplną q MW 0,0208 0,0056 0,0053 0,0051 Roczna oszczędność kosztów O zł/rok , , ,40 Cena jednostkowa usprawnienia K j zł/m ,56 217,71 223,86 Koszty realizacji usprawnienia N u zł , , ,31 Prosty czas zwrotu SPBT lata ,21 18,43 18,66 Optymalnym wariantem przedsięwzięcia jest Wariant 1 Dla tego wariantu uzyskano najszybszy czas zwrotu (SPBT) Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: ,09 zł Prosty czas zwrotu wariantu optymalnego: 18,21 lat Optymalna grubość dodatkowej izolacji: 15 cm Informacje uzupełniające: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego, pracy i materiałów, których koszty są zmienne w funkcji grubości ocieplenia.

14 14 Powierzchnia do nakładu została zwiększona ze względu na koszty obróbki ościeży okien oraz drzwi. Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Podłoga na gruncie pow. 534 m2 Ocieplenie podłogi styropianem, wraz z wylewką betonową. Rozpatruje się warianty różniące się grubością izolacji warstwy termicznej: Wariant 1 - o grubości warstwy, przy której spełnione będzie spełnione wymaganie wielkości oporu cieplnego wg WT 2021 R>= 3,33 m2k)/w Wariant 1.1 o grubości warstwy izolacji o 1 cm większej niż w wariancie pierwszym Wariant 1.2 o grubości warstwy izolacji o 2 cm większej niż w wariancie pierwszym Proponowany materiał dodatkowej izolacji: Wariant 1, Płyta styropianowa EPS PODŁOGA, = 0,038 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 534,00m 2 Powierzchnia przegrody do ocieplenia Ak: 534,00m 2 Stopniodni: 3935,60 dzień K/rok two= 20,00 o C tzo= -20,00 o C Wariant numer Stan istniejący Wariant 1 Wariant 1.1 Wariant 1.2 Opłata za 1 GJ Oz zł/gj 52,85 52,85 52,85 52,85 Opłata za 1 MW Om zł (MW * m-c) 12285, , , ,76 Inne koszty, abonament Ab zł/mc 0,00 0,00 0,00 0,00 Grubość proponowanej dodatkowej izolacji b cm Współczynnik przenikania ciepła U W/(m 2 K) 0,450 0,283 0,263 0,246 Opór cieplny R (m 2 K)/W 2,22 3,54 3,80 4,07 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 1,32 1,58 1,84 Straty ciepła na przenikanie Q GJ 81,69 51,31 47,76 44,67 Zapotrzebowanie na moc cieplną q MW 0,0096 0,0060 0,0056 0,0053 Roczna oszczędność kosztów O zł/rok , , ,32 Cena jednostkowa usprawnienia K j zł/m ,80 83,80 93,80 Koszty realizacji usprawnienia N u zł , , ,20 Prosty czas zwrotu SPBT lata ,48 18,79 19,28 Optymalnym wariantem przedsięwzięcia jest Wariant 1 Dla tego wariantu uzyskano najszybszy czas zwrotu (SPBT) Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 39409,20 zł Prosty czas zwrotu wariantu optymalnego: 18,48 lat Optymalna grubość dodatkowej izolacji: 5 cm Informacje uzupełniające: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego, pracy i materiałów, których koszty są zmienne w funkcji grubości ocieplenia.

15 15 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana na gruncie pow. 276,2 m2 Ocieplenie ścian zewnętrznych styropianem, po wcześniejszym wykonaniu odkopu ściany na wymaganą głębokość oraz oczyszczeniu z ziemi. Rozpatruje się warianty różniące się grubością izolacji warstwy termicznej: Wariant 1 - o grubości warstwy, przy której spełnione będzie spełnione wymaganie wielkości oporu cieplnego wg WT 2021 R>= 5,00 m2k)/w Wariant 1.1 o grubości warstwy izolacji o 10 cm większej niż w wariancie pierwszym Wariant 1.2 o grubości warstwy izolacji o 2 cm większej niż w wariancie pierwszym Proponowany materiał dodatkowej izolacji: Wariant 1, Płyta styropianowa EPS FASADA, = 0,040 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 276,20m 2 Powierzchnia przegrody do ocieplenia Ak: 276,20m 2 Stopniodni: 3935,60 dzień K/rok two= 20,00 o C tzo= -20,00 o C Wariant numer Stan istniejący Wariant 1 Wariant 1.1 Wariant 1.2 Opłata za 1 GJ Oz zł/gj 52,85 52,85 52,85 52,85 Opłata za 1 MW Om zł (MW * m-c) 12285, , , ,76 Inne koszty, abonament Ab zł/mc 0,00 0,00 0,00 0,00 Grubość proponowanej dodatkowej izolacji b cm Współczynnik przenikania ciepła U W/(m 2 K) 1,058 0,193 0,176 0,161 Opór cieplny R (m 2 K)/W 0,94 5,19 5,69 6,19 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 4,25 4,75 5,25 Straty ciepła na przenikanie Q GJ 99,41 18,08 16,49 15,16 Zapotrzebowanie na moc cieplną q MW 0,0117 0,0021 0,0019 0,0018 Roczna oszczędność kosztów O zł/rok , , ,62 Cena jednostkowa usprawnienia K j zł/m ,04 492,04 502,04 Koszty realizacji usprawnienia N u zł , , ,45 Prosty czas zwrotu SPBT lata ,32 23,35 23,45 Optymalnym wariantem przedsięwzięcia jest Wariant 1 Dla tego wariantu uzyskano najszybszy czas zwrotu (SPBT) Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: ,45 zł Prosty czas zwrotu wariantu optymalnego: 23,32 lat Optymalna grubość dodatkowej izolacji: 17 cm Informacje uzupełniające: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego, pracy i materiałów, których koszty są zmienne w funkcji grubości ocieplenia

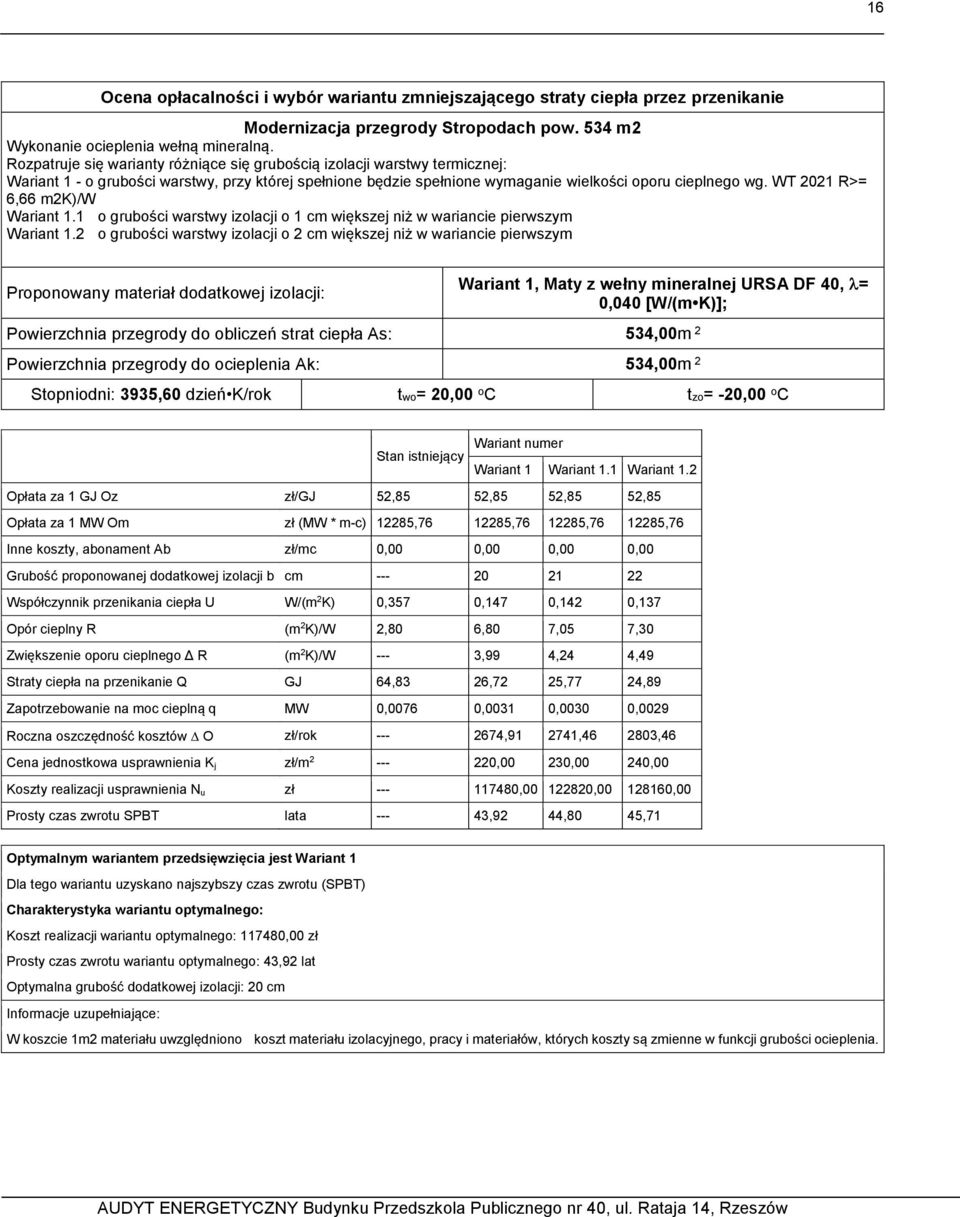

16 16 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Stropodach pow. 534 m2 Wykonanie ocieplenia wełną mineralną. Rozpatruje się warianty różniące się grubością izolacji warstwy termicznej: Wariant 1 - o grubości warstwy, przy której spełnione będzie spełnione wymaganie wielkości oporu cieplnego wg. WT 2021 R>= 6,66 m2k)/w Wariant 1.1 o grubości warstwy izolacji o 1 cm większej niż w wariancie pierwszym Wariant 1.2 o grubości warstwy izolacji o 2 cm większej niż w wariancie pierwszym Proponowany materiał dodatkowej izolacji: Wariant 1, Maty z wełny mineralnej URSA DF 40, = 0,040 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 534,00m 2 Powierzchnia przegrody do ocieplenia Ak: 534,00m 2 Stopniodni: 3935,60 dzień K/rok two= 20,00 o C tzo= -20,00 o C Wariant numer Stan istniejący Wariant 1 Wariant 1.1 Wariant 1.2 Opłata za 1 GJ Oz zł/gj 52,85 52,85 52,85 52,85 Opłata za 1 MW Om zł (MW * m-c) 12285, , , ,76 Inne koszty, abonament Ab zł/mc 0,00 0,00 0,00 0,00 Grubość proponowanej dodatkowej izolacji b cm Współczynnik przenikania ciepła U W/(m 2 K) 0,357 0,147 0,142 0,137 Opór cieplny R (m 2 K)/W 2,80 6,80 7,05 7,30 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 3,99 4,24 4,49 Straty ciepła na przenikanie Q GJ 64,83 26,72 25,77 24,89 Zapotrzebowanie na moc cieplną q MW 0,0076 0,0031 0,0030 0,0029 Roczna oszczędność kosztów O zł/rok , , ,46 Cena jednostkowa usprawnienia K j zł/m ,00 230,00 240,00 Koszty realizacji usprawnienia N u zł , , ,00 Prosty czas zwrotu SPBT lata ,92 44,80 45,71 Optymalnym wariantem przedsięwzięcia jest Wariant 1 Dla tego wariantu uzyskano najszybszy czas zwrotu (SPBT) Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: ,00 zł Prosty czas zwrotu wariantu optymalnego: 43,92 lat Optymalna grubość dodatkowej izolacji: 20 cm Informacje uzupełniające: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego, pracy i materiałów, których koszty są zmienne w funkcji grubości ocieplenia.

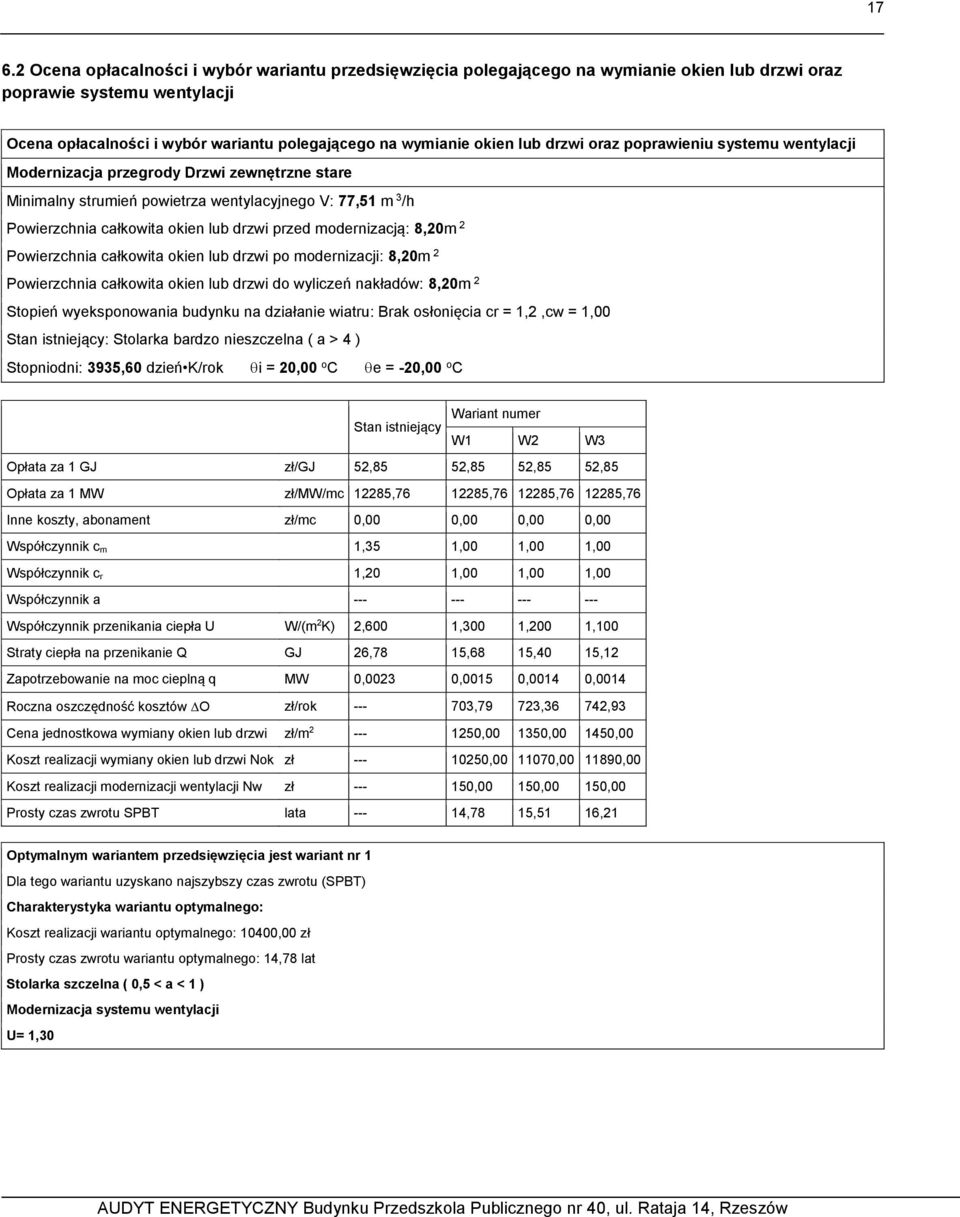

17 Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien lub drzwi oraz poprawie systemu wentylacji Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja przegrody Drzwi zewnętrzne stare Minimalny strumień powietrza wentylacyjnego V: 77,51 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 8,20m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 8,20m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 8,20m 2 Stopień wyeksponowania budynku na działanie wiatru: Brak osłonięcia cr = 1,2,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 3935,60 dzień K/rok i = 20,00 o C e = -20,00 o C Wariant numer Stan istniejący W1 W2 W3 Opłata za 1 GJ zł/gj 52,85 52,85 52,85 52,85 Opłata za 1 MW zł/mw/mc 12285, , , ,76 Inne koszty, abonament zł/mc 0,00 0,00 0,00 0,00 Współczynnik c m 1,35 1,00 1,00 1,00 Współczynnik c r 1,20 1,00 1,00 1,00 Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 2,600 1,300 1,200 1,100 Straty ciepła na przenikanie Q GJ 26,78 15,68 15,40 15,12 Zapotrzebowanie na moc cieplną q MW 0,0023 0,0015 0,0014 0,0014 Roczna oszczędność kosztów O zł/rok ,79 723,36 742,93 Cena jednostkowa wymiany okien lub drzwi zł/m , , ,00 Koszt realizacji wymiany okien lub drzwi Nok zł , , ,00 Koszt realizacji modernizacji wentylacji Nw zł ,00 150,00 150,00 Prosty czas zwrotu SPBT lata ,78 15,51 16,21 Optymalnym wariantem przedsięwzięcia jest wariant nr 1 Dla tego wariantu uzyskano najszybszy czas zwrotu (SPBT) Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 10400,00 zł Prosty czas zwrotu wariantu optymalnego: 14,78 lat Stolarka szczelna ( 0,5 < a < 1 ) Modernizacja systemu wentylacji U= 1,30

18 Ocena opłacalności i wybór wariantu prowadzącego do zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej Obliczenia mocy cieplnej oraz zapotrzebowanie na ciepło do przygotowania cwu Stan istniejący Wariant 1 Ciepło właściwe wody cw [kj/(kg K)] 4,18 4,18 Gęstość wody ρw [kg/m 3 ] Temperatura ciepłej wody θw [ C] Temperatura zimnej wody θo [ C] Współczynnik korekcyjny kr [-] 0,55 0,55 Powierzchnia o regulowanej temperaturze Af [m 2 ] 1358, ,71 Jednostkowe dobowe zapotrzebowanie na c.w.u. VWI [dm 3 /(m 2 doba] 0,80 0,80 Czas użytkowania τ [h] 24,00 24,00 Współczynnik godzinowej nierównomierności Nh [-] 2,56 2,56 Sprawność wytwarzania ηw,g [-] 0,91 0,98 Sprawność przesyłu ηw,d [-] 0,70 0,80 Sprawność akumulacji ciepła ηw,s [-] 1,00 1,00 Obliczeniowe zapotrzebowanie ciepła Qcw [GJ/rok] 64,59 52,48 Max moc cieplna qcwu [kw] 6,07 6, Ocena opłacalności modernizacji instalacji cwu Stan istniejący Wariant 1 Opłata za 1 GJ [zł/gj] 52,85 52,85 Opłata za 1 MW mocy zamówionej na podgrzanie cwu [zł/mw] 12285, ,76 Inne koszty, abonament [zł] 0,00 0,00 Roczna oszczędność kosztów O [zł/a] ,03 Koszt modernizacji Nu [zł] ,13 SPBT [lat] --- 4,51

19 Uproszczona kalkulacja kosztów modernizacji instalacji cwu dla wariantu optymalnego Planowane usprawnienia: remont węzła cieplnego, cena uwzględnia montaz automatyki wprowadzającej przerwy w cyrkulacji pompy Nakłady 2886, Suma: 2886, Opis zastosowanych ulepszeń dotyczących poprawy sprawności systemu c.w.u. Usprawnienia termomodernizacyjne Ulepszenie sprawności wytwarzania g Ulepszenie sprawności przesyłu d Ulepszenie sprawności akumulacji s Opis zastosowanych usprawnień Remont węzła cieplnego. Ograniczenie pracy pompy, koszty uwzględniono w remoncie węzła cieplnego. Brak Ocena opłacalności i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność cieplną systemu grzewczego Ocena opłacalności modernizacji instalacji grzewczej Stan istniejący Wariant 1 Opłata za 1 GJ na ogrzewanie [zł/gj] 52,85 52,85 Opłata za 1 MW mocy zamówionej na ogrzewanie [zł/mw] 12285, ,76 Inne koszty, abonament [zł] 0,00 0,00 Sezonowe zapotrzebowanie na ciepło [GJ] 324,65 Obliczeniowa moc cieplna systemu grzewczego [MW] 0,0721 Sprawność systemu grzewczego 0,561 0,837 Roczna oszczędność kosztów O [zł/a] ,47 Koszt modernizacji [zł] ,87 SPBT [lat] ,91

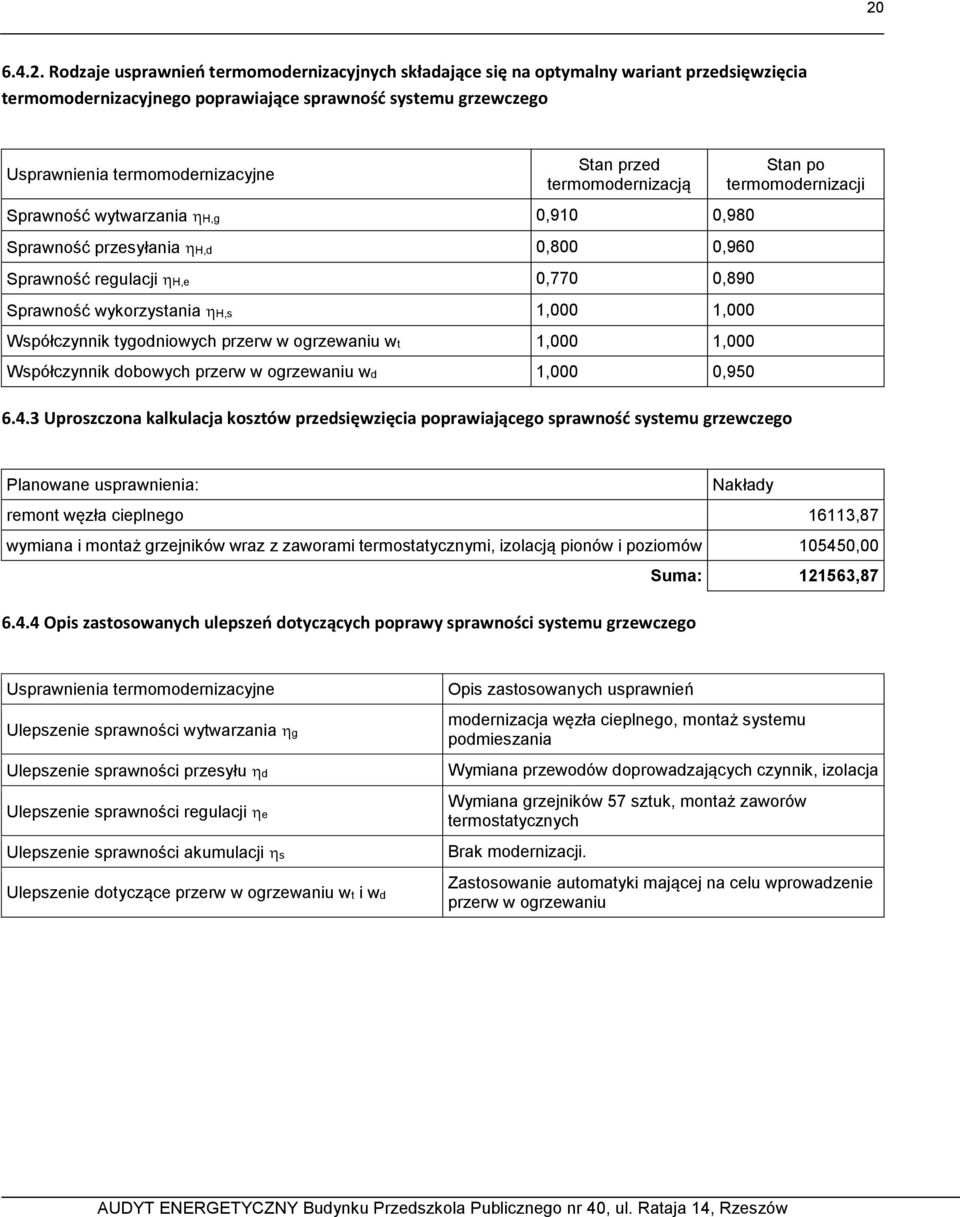

20 Rodzaje usprawnień termomodernizacyjnych składające się na optymalny wariant przedsięwzięcia termomodernizacyjnego poprawiające sprawność systemu grzewczego Usprawnienia termomodernizacyjne Stan przed termomodernizacją Sprawność wytwarzania H,g 0,910 0,980 Sprawność przesyłania H,d 0,800 0,960 Sprawność regulacji H,e 0,770 0,890 Sprawność wykorzystania H,s 1,000 1,000 Współczynnik tygodniowych przerw w ogrzewaniu wt 1,000 1,000 Współczynnik dobowych przerw w ogrzewaniu wd 1,000 0, Uproszczona kalkulacja kosztów przedsięwzięcia poprawiającego sprawność systemu grzewczego Stan po termomodernizacji Planowane usprawnienia: Nakłady remont węzła cieplnego 16113,87 wymiana i montaż grzejników wraz z zaworami termostatycznymi, izolacją pionów i poziomów ,00 Suma: , Opis zastosowanych ulepszeń dotyczących poprawy sprawności systemu grzewczego Usprawnienia termomodernizacyjne Ulepszenie sprawności wytwarzania g Ulepszenie sprawności przesyłu d Ulepszenie sprawności regulacji e Ulepszenie sprawności akumulacji s Ulepszenie dotyczące przerw w ogrzewaniu wt i wd Opis zastosowanych usprawnień modernizacja węzła cieplnego, montaż systemu podmieszania Wymiana przewodów doprowadzających czynnik, izolacja Wymiana grzejników 57 sztuk, montaż zaworów termostatycznych Brak modernizacji. Zastosowanie automatyki mającej na celu wprowadzenie przerw w ogrzewaniu

21 21 7. Dokumentacja wykonania kolejnych kroków algorytmu służącego wybraniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Zestawienie wybranych usprawnień i wariantów termomodernizacyjnych w kolejności rosnącej wartości SPBT Lp. Rodzaj i zakres usprawnienia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Planowane koszty robót [zł] SPBT 1. Modernizacja systemu ciepłej wody użytkowej 2886,13 zł 4,51 2. Modernizacja przegrody Drzwi zewnętrzne stare 10400,00 zł 14,78 3. Modernizacja przegrody Ściana zewnętrzna pow. strat 711,47 m ,09 zł 18,21 4. Modernizacja przegrody Podłoga na gruncie pow. 534 m ,20 zł 18,48 5. Modernizacja przegrody Ściana na gruncie pow. 276,2 m ,45 zł 23,32 6. Modernizacja przegrody Stropodach pow. 534 m ,00 zł 43,92 7. audyt i inna dokumentacja techniczna 15000,00 zł --- [lat] Modernizacja systemu grzewczego , Określenie kosztów poszczególnych wariantów przedsięwzięcia termomodernizacyjnego Wariant 1 Usprawnienie Koszt 1 Modernizacja systemu ciepłej wody użytkowej 2886,13 2 Modernizacja przegrody Drzwi zewnętrzne stare 10400,00 3 Modernizacja przegrody Ściana zewnętrzna pow. strat 711,47 m ,09 4 Modernizacja przegrody Podłoga na gruncie pow. 534 m ,20 5 Modernizacja przegrody Ściana na gruncie pow. 276,2 m ,45 6 Modernizacja przegrody Stropodach pow. 534 m ,00 7 Modernizacja systemu grzewczego ,87 8 audyt i inna dokumentacja techniczna 15000,00 Całkowity koszt ,74

22 22 Wariant 2 Usprawnienie Koszt 1 Modernizacja systemu ciepłej wody użytkowej 2886,13 2 Modernizacja przegrody Drzwi zewnętrzne stare 10400,00 3 Modernizacja przegrody Ściana zewnętrzna pow. strat 711,47 m ,09 4 Modernizacja przegrody Podłoga na gruncie pow. 534 m ,20 5 Modernizacja przegrody Ściana na gruncie pow. 276,2 m ,45 6 Modernizacja systemu grzewczego ,87 7 audyt i inna dokumentacja techniczna 15000,00 Całkowity koszt ,74 Wariant 3 Usprawnienie Koszt 1 Modernizacja systemu ciepłej wody użytkowej 2886,13 2 Modernizacja przegrody Drzwi zewnętrzne stare 10400,00 3 Modernizacja przegrody Ściana zewnętrzna pow. strat 711,47 m ,09 4 Modernizacja przegrody Podłoga na gruncie pow. 534 m ,20 5 Modernizacja systemu grzewczego ,87 6 audyt i inna dokumentacja techniczna 15000,00 Całkowity koszt ,29 Wariant 4 Usprawnienie Koszt 1 Modernizacja systemu ciepłej wody użytkowej 2886,13 2 Modernizacja przegrody Drzwi zewnętrzne stare 10400,00 3 Modernizacja przegrody Ściana zewnętrzna pow. strat 711,47 m ,09 4 Modernizacja systemu grzewczego ,87 5 audyt i inna dokumentacja techniczna 15000,00 Całkowity koszt ,09

23 23 Wariant 5 Usprawnienie Koszt 1 Modernizacja systemu ciepłej wody użytkowej 2886,13 2 Modernizacja przegrody Drzwi zewnętrzne stare 10400,00 3 Modernizacja systemu grzewczego ,87 4 audyt i inna dokumentacja techniczna 15000,00 Całkowity koszt ,00 Wariant 6 Usprawnienie Koszt 1 Modernizacja systemu ciepłej wody użytkowej 2886,13 2 Modernizacja systemu grzewczego ,87 3 audyt i inna dokumentacja techniczna 15000,00 Całkowity koszt ,00 Wariant 7 Usprawnienie Koszt 1 Modernizacja systemu grzewczego ,87 2 audyt i inna dokumentacja techniczna 15000,00 Całkowity koszt ,87

24 Wyniki komputerowych obliczeń dla poszczególnych wariantów przedsięwzięcia Wariant sumaryczna strata ciepła budynku roczne zapotrzebowanie energii budynku średnia temperatura pomieszczeń ogrzewanych powierzchnia pomieszczeń ogrzewanych kubatura pomieszczeń ogrzewanych kubatura budynku kubatura przestrzeni ogrzewanej wskaźnik cieplny budynku stosunek pow. przegród zewnętrznych do kubatury przestrzeni ogrzewanej A/V [MW] [GJ] o C m 2 m 3 m 3 m 3 W/m 3 1/m 0 0, ,65 20, , , , ,13 23,02 0,44 1 0, ,58 20, , , , ,13 14,96 0,44 2 0, ,00 20, , , , ,13 16,06 0,44 3 0, ,23 20, , , , ,13 18,41 0,44 4 0, ,54 20, , , , ,13 19,29 0,44 5 0, ,11 20, , , , ,13 23,02 0,44 6 0, ,65 20, , , , ,13 23,02 0,44 7 0, ,65 20, , , , ,13 23,02 0,44

25 Obliczenia oszczędności kosztów wynikających z przeprowadzenia przedsięwzięcia termomodernizacyjnego Wariant Qh0,1co qh0,1co Q0,1cwu q0,1cwu 0,1 wt0,1 wd0,1 Q0,1 O0,1 O % O GJ GJ MW MW 324,65 64,59 0,0721 0, ,58 52,48 0,0489 0, ,00 52,48 0,0538 0, ,23 52,48 0,0560 0, ,54 52,48 0,0564 0, ,11 52,48 0,0717 0, ,65 52,48 0,0721 0, ,65 64,59 0,0721 0, GJ zł zł % 0,56 1,00 1,00 644, , ,84 1,00 0,95 212, , ,86 57,56 0,84 1,00 0,95 253, , ,60 51,20 0,84 1,00 0,95 273, , ,41 48,23 0,84 1,00 0,95 277, , ,59 47,67 0,84 1,00 0,95 415, , ,82 26,64 0,84 1,00 0,95 419, , ,26 26,05 0,84 1,00 0,95 431, , ,24 24,65

26 Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku Wariant Planowane koszty całkowite Roczna oszczędność kosztów energii O Procentowa oszczędność zapotrz. na energię ,74 zł 26236,86 67,00% ,74 zł 23337,60 60,61% ,29 zł 21983,41 57,59% ,09 zł 21726,59 57,01% ,00 zł 12144,82 35,49% ,00 zł 11874,26 34,87% ,87 zł 11234,24 32,99% Planowana kwota środków własnych i kwota kredytu , , , , , , , , ,0 0 20,02% 79,98% 24,84% 75,16% 34,16% 65,84% 38,42% 61,58% 80,88% 28650,00 19,12% ,0 0 86,91% 18250,00 13,09% ,0 0 88,75% 15363,87 11,25% Premia termomodernizacyjna 20% kredytu 16% kosztów całkowityc h 96849, , , , , , , , , , , , , ,22 Dwukrot ność rocznej oszczęd ności kosztów energii 52473, , , , , , ,4 9 Optymalnym wariantem przedsięwzięcia termomodernizacyjnego jest wariant nr 1 gdyż: 1. Zmniejszenie rocznego zapotrzebowania na energię zużywaną na potrzeby ogrzewania oraz podgrzewania wody użytkowej jest większe niż: 15% 2. Kwota kredytu nie przekracza wartości zadeklarowanej 3. Środki własne konieczne na realizację przedsięwzięcia termomodernizacyjnego nie przekraczają zadeklarowanych przez inwestora środków w kwocie ,00 zł

27 Charakterystyka optymalnego wariantu przedsięwzięcia termomodernizacyjnego - planowany koszt całkowity ,74 zł - planowana kwota środków własnych ,00 zł - planowana kwota kredytu ,74 zł - przewidywana premia termomodernizacyjna ,72 zł - roczne oszczędności kosztów energii ,86 zł tj. 57,56 %

28 28 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji. P1 Usprawnienie: Modernizacja przegrody Ściana zewnętrzna pow. strat 711,47 m2 Wymagana grubość dodatkowej warstwy izolacji termicznej: 15 cm Zastosowany materiał izolacji termicznej: Płyta styropianowa EPS FASADA P2 Usprawnienie: Modernizacja przegrody Podłoga na gruncie pow. 534 m2 Wymagana grubość dodatkowej warstwy izolacji termicznej: 5 cm Zastosowany materiał izolacji termicznej: Płyta styropianowa EPS PODŁOGA P3 Usprawnienie: Modernizacja przegrody Ściana na gruncie pow. 276,2 m2 Wymagana grubość dodatkowej warstwy izolacji termicznej: 17 cm Zastosowany materiał izolacji termicznej: Płyta styropianowa EPS FASADA P4 Usprawnienie: Modernizacja przegrody Stropodach pow. 534 m2 Wymagana grubość dodatkowej warstwy izolacji termicznej: 20 cm Zastosowany materiał izolacji termicznej: Maty z wełny mineralnej URSA DF 40 O1 Usprawnienie: Modernizacja przegrody Drzwi zewnętrzne stare Wymagany współczynnik U dla nowej stolarki: 1,300 W/(m 2 K) Wymagany typ stolarki: Stolarka szczelna ( 0,5 < a < 1 )

29 29 C.W.U. Usprawnienie: modernizacja instalacji ciepłej wody użytkowej Wymagany zakres prac modernizacyjnych: Wymagany zakres prac modernizacyjnych: Montaż automatyki wprowadzającej przerwy w cyrkulacji CWU. Częściowy koszt remontu węzła cieplnego. C.O. Usprawnienie: modernizacja instalacji grzewczej Wymagany zakres prac modernizacyjnych: Wymiana grzejników 57 sztuk, montaż zaworów termostatycznych, wymiana przewodów doprowadzających czynnik, montaż systemu podmieszania, montaż automatyki wprowadzającej przerwy w ogrzewaniu, remont węzła

30 30 9. Podsumowanie i wnioski 9.1. W wyniku przeprowadzonej analizy wybrano wariant pierwszy za najbardziej optymalny obejmujący usprawnienia i planowane koszty przedstawione w tabeli poniżej. Zestawienie usprawnień i planowanych kosztów dla wariantu optymalnego. Wariant 1 Usprawnienie Koszt 1 Modernizacja systemu ciepłej wody użytkowej 2886,13 2 Modernizacja przegrody Drzwi zewnętrzne stare 10400,00 3 Modernizacja przegrody Ściana zewnętrzna pow. strat 711,47 m ,09 4 Modernizacja przegrody Podłoga na gruncie pow. 534 m ,20 5 Modernizacja przegrody Ściana na gruncie pow. 276,2 m ,45 6 Modernizacja przegrody Stropodach pow. 534 m ,00 7 Modernizacja systemu grzewczego ,87 8 audyt i inna dokumentacja techniczna 15000,00 Całkowity koszt , Koszt proponowanych rozwiązań termomodernizacyjnych wynosi ,74 zł z obowiązującym podatkiem VAT. 9.3 Stosowane w termomodernizacji technologie oraz materiały musza być dopuszczone do stosowania w Polsce przez Instytut Techniki Budowlanej i inne instytucje do tego uprawnione. Wykonawca zobowiązany jest przedstawić odpowiednie dokumenty stanowiące podstawę do stosowania w budownictwie, czyli certyfikaty oraz aprobaty techniczne lub deklaracje zgodności. 9.4 W zmodernizowanym obiekcie należy przewidzieć monitoring zużycia ciepła w celu umożliwienia podejmowania dalszych decyzji racjonalizacji zużycia ciepła

31 31 Załącznik nr 1. Zapotrzebowanie na ciepło w budynku przed modernizacją Obliczenia wartości współczynników U elementów budowlanych Obliczenia wartości współczynników U elementów budowlanych Kody Element Materiał Opis Ściana zewnętrzna, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-1 Tynk lub gładź cementowo-wapienna 0,010 0,820 0,012-2 Beton komórkowy 0.7 0,490 0,420 1,167-1 Tynk lub gładź cementowo-wapienna 0,016 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,52-1,37 0,73 Okno zewnętrzne, przegroda jednorodna Grubość całkowita i U k ,3 Drzwi zewnętrzne nowe, przegroda jednorodna Grubość całkowita i U k ,7 Stropodach, przegroda jednorodna 62 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) 0,04-3 Filce, maty i płyty z wełny mineralnej 80 0,120 0,050 2,400-4 Strop DZ-3 gr. 24 cm 0,240 0,920 0, Kody Element Materiał 5 Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,10 - Grubość całkowita i U k 0,36-2,80 0,36 Opis Podłoga na gruncie, przegroda jednorodna 62 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-5 Piasek średni 0,200 0,400 0,500-6 Podkład z betonu 0,150 1,400 0,107-7 Papa asfaltowa 0,020 0,180 0,111-8 Podkład z betonu chudego 0,060 1,050 0,057-9 Płyta styropianowa EPS PODŁOGA 0,060 0,050 1, Posadzka cementowa Ceresit CN 76 0,038 1,000 0,038 -

32 Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,17 - Grubość całkowita i U k 0,53-2,22 0,45 Ściana na gruncie, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) 0,04-11 Cegła pełna zwykła 0,120 0,780 0, Płyta styropianowa EPS FASADA 0,020 0,045 0, Żelbet ,300 1,700 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,44-0,94 1,06 Drzwi zewnętrzne stare, przegroda jednorodna Grubość całkowita i U k ,6

33 33 Zestawienie obliczeniowych strumieni powietrza Rodzaj budynku: Zestawienie obliczeniowych strumieni powietrza dla Strefa O Oświata Wentylacja grawitacyjna Nazwa pomieszczenia/strefy 1 Af V β Vve,1 bve,1 Vve,2 bve,2 Vve,3 bve,3 Vve,4 bve,4 Hve m 2 m 3 - m 3 /h - m 3 /h - m 3 /h - m 3 /h - W/K 1358, , 13 0, , 16 0,20 815,2 3 0,20 547,8 3 0,80 815,2 3 0,80 600,4 4

34 34 Obliczenia zbiorcze dla strefy Strefa O Temperatura wewnętrzna strefy i 20,00 o C Pole powierzchni pomieszczeń o regulowanej temperaturze Af 1358,7 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi qint 6,5 W/m 2 Pojemność cieplna budynku Cm J/K Stała czasowa budynku 36,1 h Udział granicznych potrzeb ciepła H,lim 1,3 - - ah 3,4 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji QH,nd,n kwh/m-c Miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C -4,6 0,3 1,0 8,0 12,5 16,8 16,9 17,7 14,3 6,8 2,0-1,2 Liczba godzin w miesiącu tm, h Miesięczna strata ciepła przez przenikanie QH,th=10-3 Htr ( i- e) tm kwh/m-c Miesięczna strata ciepła przez przenikanie z strefami ogrzewanymi QH,zy=10-3 Hzy ( i- i,yz) tm kwh/m-c Miesięczna strata ciepła przez przenikanie QH,ht=QH,t+QH,zy kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Qsol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Qint=qint 10-3 Af tm kwh/m-c Miesięczne zyski ciepła QH,gn=Qsol+Qint kwh/m-c ,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0, H=QH,gn/QH,ht 0,31 0,42 0,52 1,00 1,87 4,47 4,53 5,56 1,86 0,68 0,42 0,34 H,1 0,32 0,37 0,47 0,76 1,43 0,00 0,00 0,00 1,27 0,55 0,38 0,32 H,2 0,37 0,47 0,76 1,43 3,17 0,00 0,00 0,00 3,71 1,27 0,55 0,38 fh,m 1,00 1,00 1,00 0,84 0,00 0,00 0,00 0,00 0,02 1,00 1,00 1,00 Współczynnik wykorzystania zysków ciepła, H,gn 0,99 0,97 0,95 0,77 0,50 0,22 0,22 0,18 0,51 0,89 0,97 0,98 Miesięczne zapotrzebowanie na energię QH,nd,n=QH,ht - H,gn QH,gn kwh/m-c 21977, , , , ,2 5 18,79 17,99 7,02 422, , , ,41 Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji QH,nd= (QH,nd,n), kwh/rok 90182,4

35 35 Zestawienie stref Zestawienie stref Numer strefy Nazwa strefy A V t Zapotrzebowanie na ciepło - m 2 m 3 o C kwh/rok 1 Strefa O 1358, ,13 20, ,36 Całkowite zapotrzebowanie strefy QH,nd [kwh/rok] 90182,36

36 36 Załącznik nr 2. Zapotrzebowanie na ciepło w budynku po modernizacji Obliczenia wartości współczynników U elementów budowlanych Obliczenia wartości współczynników U elementów budowlanych Kody Element Materiał Opis Ściana zewnętrzna, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-1 Płyta styropianowa EPS FASADA 0,150 0,040 3,750-2 Tynk lub gładź cementowo-wapienna 0,010 0,820 0,012-3 Beton komórkowy 0.7 0,490 0,420 1,167-2 Tynk lub gładź cementowo-wapienna 0,016 0,820 0, Kody Element Materiał 4 5 Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,67-5,12 0,20 Okno zewnętrzne, przegroda jednorodna Grubość całkowita i U k ,3 Drzwi zewnętrzne nowe, przegroda jednorodna Grubość całkowita i U k ,7 Opis Stropodach, przegroda jednorodna 62 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-4 Maty z wełny mineralnej URSA DF 40 0,200 0,040 5,000-5 Filce, maty i płyty z wełny mineralnej 80 0,120 0,050 2,400-6 Strop DZ-3 gr. 24 cm 0,240 0,920 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,10 - Grubość całkowita i U k 0,56-7,80 0,13 Podłoga na gruncie, przegroda jednorodna 62 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) 0,04-7 Płyta styropianowa EPS PODŁOGA 0,050 0,038 1,316-8 Piasek średni 0,200 0,400 0,500-9 Podkład z betonu 0,150 1,400 0, Papa asfaltowa 0,020 0,180 0,111 -

37 37 11 Podkład z betonu chudego 0,060 1,050 0, Płyta styropianowa EPS PODŁOGA 0,060 0,050 1, Posadzka cementowa Ceresit CN 76 0,038 1,000 0, Kody Element Materiał Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,17 - Grubość całkowita i U k 0,58-3,54 0,28 Opis Ściana na gruncie, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-1 Płyta styropianowa EPS FASADA 0,170 0,040 4, Cegła pełna zwykła 0,120 0,780 0, Płyta styropianowa EPS FASADA 0,020 0,045 0, Żelbet ,300 1,700 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,61-5,19 0,19 Drzwi zewnętrzne stare, przegroda jednorodna Grubość całkowita i U k ,6 Drzwi zewnętrzne stare, przegroda jednorodna Grubość całkowita i U k ,3
