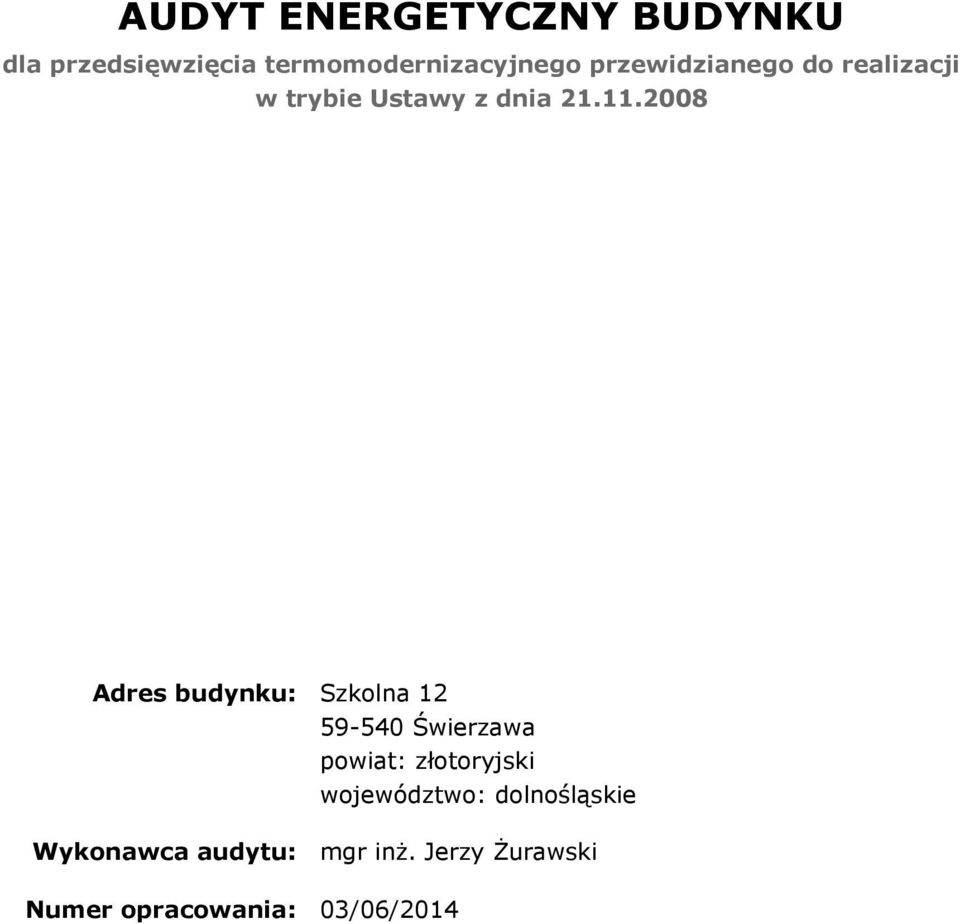

1 AUDYT ENERGETYCZNY BUDYNKU dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z dnia Adres budynku: Szkolna Świerzawa powiat: złotoryjski województwo: dolnośląskie Wykonawca audytu: mgr inż. Jerzy Żurawski Numer opracowania: 03/06/2014

2 SPIS TREŚCI 1. Strona tytułowa audytu energetycznego budynku 3 2. Karta audytu energetycznego budynku 4 3. Dokumenty i dane źródłowe oraz wytyczne i uwagi inwestora 6 4. Inwentaryzacja techniczno-budowlana budynku 8 5. Ocena stanu technicznego budynku Wskazanie rodzajów ulepszeń i przedsięwzięć termomodernizacyjnych Źródła ciepła Przegrody przezroczyste i wentylacja naturalna Ciepła woda użytkowa Zestawienie ulepszeń optymalnych Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Załączniki Załącznik 1 - Współczynniki przenikania ciepła dla stanu przed termomodernizacją Załącznik 2 - Bilans energetyczny budynku dla stanu przed termomodernizacją Załącznik 3 - Bilanse energetyczne budynku dla wariantów termomodernizacyjnych Załącznik 4 - optymalizacja instalacji kolektorów słonecznych Załącznik 5 - spis rysunków 60 Aterm /65

3 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. DANE IDENTYFIKACYJNE BUDYNKU 1.1 Rodzaj budynku Szkoła Podstawowa w Nowym Kościele 1.2 Rok budowy Inwestor Gmina Świerzawa 1.4 Adres budynku (nazwa lub imię i nazwisko, adres do korespondencji, PESEL*) (* w przypadku cudzoziemca nazwa i numer dokumentu tożsamości) Pl. Wolności nr 60 kod: miejscowość: Świerzawa tel. fax: PESEL 2. Nazwa, adres i numer REGON podmiotu wykonującego audyt: Dolnośląska Agencja Energii i Środowiska s.c. Pełczyńska nr 11 kod: miejscowość: Wrocław REGON: Szkolna 12 kod: miejscowość: Świerzawa powiat: złotoryjski województwo:dolnośląskie 3. Imię, nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: mgr inż. Jerzy Żurawski Czackiego nr 56a kod: miejscowość: Wrocław kwalifikacje: EUREM, KAPE, upr. bud. 97/02/DUW, Audytor KAPE 34/99 podpis: 4. Współautorzy audytu: imiona, nazwiska, zakresy prac Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu 5. Miejscowość: Wrocław, data wykonania opracowania: Aterm /65

4 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU* 1. Dane ogólne 1. Konstrukcja/technologia budynku tradycyjna 2. Liczba kondygnacji 2 3. Kubatura części ogrzewanej [m³] 6421,00 4. Powierzchnia netto budynku [m²] 1299,00 5. Powierzchnia użytkowa podstawowej części budynku [m²] 1299,00 6. Powierzchnia użytkowa dodatkowej części budynku [m²] 0 7. Liczba lokali 1 8. Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody centralne przygotowanie 10. Rodzaj systemu grzewczego budynku centralne ogrzewanie 11. Współczynnik kształtu A/V [1/m] 0, Inne dane charakteryzujące budynek 2. Współczynniki przenikania ciepła przez przegrody budowlane [W/(m²K)] Stan przed termomod ernizacją Stan po termomod ernizacji Ściana zewnętrzna U=0,244 W/m2K 0,244 0,244 Podłoga na gruncie 1,346 1,346 1,346 Strop nad piwnicą U=1,095 W/m2K 1,095 1,095 Strop nad poddaszem U=1,311 W/m2K 1,311 1,311 Stropodach płaski U=0,176 W/m2K 0,176 0,176 luksfery 4,545 1,200 Stolarka okienna Uw=2,800 W/m2K 2,800 1,200 Stolarka drzwiowa Ud=5,600 W/m2K 5,600 2, Sprawności składowe systemu grzewczego Sprawność wytwarzania 0,85 0,85 Sprawność przesyłania 0,92 0,92 Sprawność regulacji i wykorzystania 0,93 0,93 Sprawność akumulacji 1,00 1,00 Uwzględnienie przerw na ogrzewanie w okresie tygodnia (obliczono zgodnie z normą PN-EN ISO 13790:2009) Uwzględnienie przerw na ogrzewanie w ciągu doby (obliczono zgodnie z normą PN-EN ISO 13790:2009) 4. Charakterystyka systemu wentylacji ,00 1,00 1,00 1,00 Rodzaj wentylacji (naturalna, mechaniczna) naturalna naturalna Sposób doprowadzenia i odprowadzenia powietrza wentylacja realizowana przez okresowe przewietrzanie pomieszczeń za pomocą stolarki okiennej wentylacja realizowana przez nawiewniki do pionów wentylacyjnyc h, oraz przez okresowe przewietrzanie pomieszczeń Strumień powietrza wentylacyjnego [m³/h] 6031, ,00 Liczba wymian [1/h] 0,94 0,94 5. Charakterystyka energetyczna budynku Obliczeniowa moc cieplna systemu grzewczego [kw] 181,09 162,39 Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] 20,81 20,81 Aterm /65

5 AUDYT ENERGETYCZNY BUDYNKU: Szkolna 12, Świerzawa Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m²rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m²rok)] 6. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) , , , ,16 84,70 52, ,62-275,25 236,72 378,48 325,50 Cena za 1GJ na ogrzewanie** [zł] 26,12 26,12 Opłata 1 MW mocy zamówionej na ogrzewanie na miesiąc*** [zł] 24668, ,11 Opłata za podgrzanie 1m³ wody użytkowej ** [zł] 48,59 28,79 Opłata 1 MW mocy zamówionej na podgrzanie wody użytkowej na miesiąc*** [zł] 21740, ,00 Opłata za ogrzanie 1m² pow. użytkowej [zł] 6,41 5,99 Opłata abonamentowa - ogrzewanie [zł] 0,00 0,00 Opłata abonamentowa - ciepła woda użytkowa [zł] 0,00 0,00 7. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] Planowane koszty całkowite [zł] Roczna oszczędność kosztów energii [zł/rok] ,00 Roczne zmniejszenie zapotrzebowania na energię [%] ,00 Premia termomodernizacyjna [zł] 11217,30 * - dla budynku o mieszanej funkcji należy podać wszystkie dane oddzielnie dla każdej części budynku ** - opłata zmienna związana z dystrybucją i przesyłem jednostki energii *** - stała opłata miesięczna związana z dystrybucją i przesyłem energii 15, ,61 Aterm /65

6 3. DOKUMENTY I DANE ŹRÓDŁOWE ORAZ WYTYCZNE I UWAGI INWESTORA 3.1. Dokumentacja projektowa Projekt aechitektoniczno-budowlany remontu budynku Szkoły Podstawowej w Nowym Kościele (Wrocław, listopad 2006), Dolnośląska Agencja Energii i Środowiska. Audyt energetyczny budynku Szkoły Podstawowej w Nowym Kościele (Wrocław, grudzień 2006), Dolnośląska Agencja Energii i Środowiska Inne dokumenty Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów - Dz. U. Nr 223, poz Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. (wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690); ostatnia zmiana z dnia 6 listopada 2008r. Polska Norma PN-EN ISO 6946:2008 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń Polska Norma PN-EN ISO Właściwości cieplne budynków - Wymiana ciepła przez grunt - Metody obliczania Polska Norma PN-EN ISO Mostki cieplne w budynkach - Liniowy współczynnik przenikania ciepła - Metody uproszczone i wartości orientacyjne Polska Norma PN-EN 12831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego Polska Norma PN-EN ISO 13790:2009 Energetyczne właściwości użytkowe budynków - Obliczanie zużycia energii do ogrzewania i chłodzenia PN-EN ISO Cieplne właściwości użytkowe budynków. Współczynniki przenoszenia ciepła przez przenikanie i wentylację. Metoda obliczania PN-EN-ISO :2007 Cieplne właściwości użytkowe okien, drzwi i żaluzji. Obliczanie współczynnika przenikania ciepła PN-83 B-03430/Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej PN-ISO 9836:1997 Właściwości użytkowe w budownictwie. Określanie i obliczanie wskaźników powierzchniowych i kubaturowych 3.3. Osoby udzielające informacji Eugeniusz Lebiedź - Urząd Miasta i Gminy w Świerzawie 3.4. Wytyczne, sugestie, ograniczenia i uwagi inwestora (zleceniodawcy) - Wymiana stolarki okiennej - Wymiana stolarki drzwiowej - Wymiana luksferów - Montaż instalacji solarnej do podgrzewu c.w.u Data wizji lokalnej Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia Aterm /65

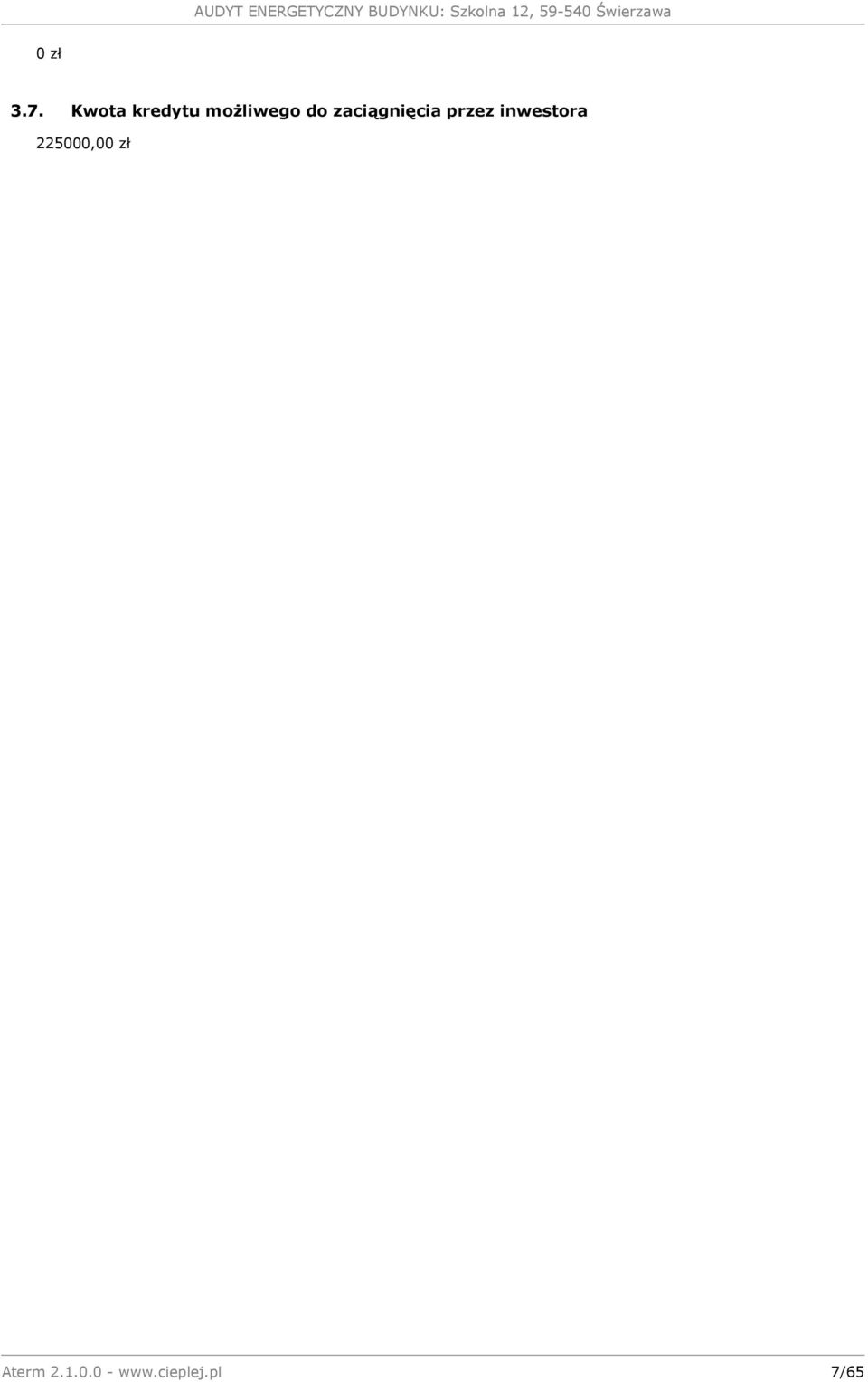

7 0 zł 3.7. Kwota kredytu możliwego do zaciągnięcia przez inwestora ,00 zł Aterm /65

8 4. INWENTARYZACJA TECHNICZNO-BUDOWLANA BUDYNKU 4.1. Ogólne dane techniczne Konstrukcja i technologia Obiekt składa się z dwóch części tzw. "starej szkoły" i przylegającej do niej "nowej szkoły". Budynek "starej szkoły" dwukondygnacyjny, w całości podpiwniczony (piwnice nieogrzewane), z zagospodarowanym poddaszem na cele magazynowe. Nad poddaszem mieści się strych. Bydynek "nowej szkoły" dwukondygnacyjny, częściowo podpiwniczony. W budynku "nowej szkoły" znajdują się część dydaktyczna oraz sala gimnastyczna. Obiekt wzniesiony w technologii tradycyjnej, ściany murowane z cegły pełnej ceramicznej, stropodachy wykonane w technologii DZ-3, strop nad piwnicą wykonany jako Kleina oraz DZ-3, strop nad poddaszem wykonany w technologii DZ-3, podłoga na gruncie betonowa na podsypce z piasku. Stolarka okienna i drzwiowa stara drewniana, miejscami luksfery. Budynek zlokalizowany w III strefie klimatycznej, stacja meteorologiczna: Jelenia Góra Wskaźniki powierzchniowe i kubaturowe 1. Powierzchnia użytkowa ogrzewana 1299,00 m² 2. Powierzchnia usługowa ogrzewana 0,00 m² 3. Powierzchnia ruchu ogrzewana 0,00 m² 4. Powierzchnia ogrzewana 1299,00 m² 5. Powierzchnia nieogrzewana 0,00 m² 6. Powierzchnia całkowita 1299,00 m² 7. Kubatura użytkowa ogrzewana 6421,00 m³ 8. Kubatura usługowa ogrzewana 0,00 m³ 9. Kubatura ruchu ogrzewana 0,00 m³ 10. Kubatura ogrzewana 6421,00 m³ 11. Kubatura nieogrzewana 0,00 m³ 12. Kubatura całkowita 6421,00 m³ 13. Liczba lokali Liczba osób Opisy techniczne podstawowych elementów budynku Elewacja Ściana zewnętrzna murowana z cegły pełnej grubości 38, 50 i 80 cm na zaprawie cementowo-wapiennej, ocieplona płytami styropianowymi o grubości 13cm, obustronnie otynkowana Dach Stropodach niewentylowany, oparty o strop DZ-3, docieplony żużlem wielkopiecowym pienistym 700 o grubości 16cm, przykryty podkładem z betonu chudego, pokryty izolacją termiczną ze styropapy o grubości 18cm oraz warstwą papy termozgrzewalnej. Stropodach niewentylowany, oparty o strop DZ-3, ocieplony żużlem paleniskowym o grubości 20 cm, przykryty płytami korytkowymi o grubości 10 cm, pokryty izolacją termiczną ze styropapy o grubości 18cm oraz warstwą papy termozgrzewalnej Stolarka Stolarka okienna stara drewniana, szklona szybą podwójną, o współczynniku przenikania ciepła Uw=2,8 W/m2K. Luksfery o współczynniku przenikania ciepła Uw=4,545 W/m2K. Stolarka drzwiowa drewniana o współczynniku przenikania ciepła Ud=5,4 W/m2K Ściany wewnętrzne Ściany wewnetrzne murowane cegłą ceramniczną pełną, obustronnie otynkowane Ściany fundamentowe Ściany fundamentowe ceglane oraz betonowe Stropy Aterm /65

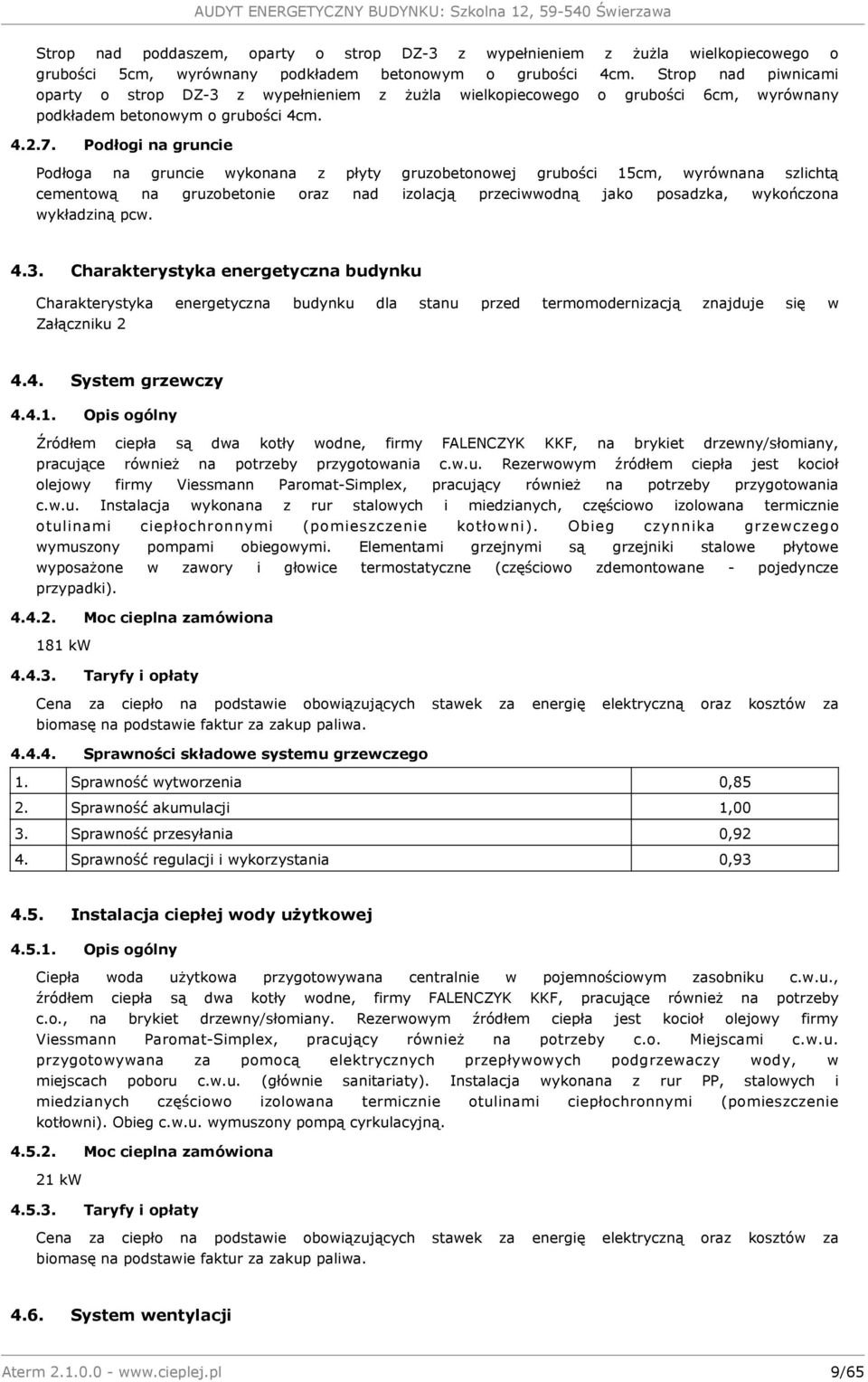

9 Strop nad poddaszem, oparty o strop DZ-3 z wypełnieniem z żużla wielkopiecowego o grubości 5cm, wyrównany podkładem betonowym o grubości 4cm. Strop nad piwnicami oparty o strop DZ-3 z wypełnieniem z żużla wielkopiecowego o grubości 6cm, wyrównany podkładem betonowym o grubości 4cm Podłogi na gruncie Podłoga na gruncie wykonana z płyty gruzobetonowej grubości 15cm, wyrównana szlichtą cementową na gruzobetonie oraz nad izolacją przeciwwodną jako posadzka, wykończona wykładziną pcw Charakterystyka energetyczna budynku Charakterystyka energetyczna budynku dla stanu przed termomodernizacją znajduje się w Załączniku System grzewczy Opis ogólny Źródłem ciepła są dwa kotły wodne, firmy FALENCZYK KKF, na brykiet drzewny/słomiany, pracujące również na potrzeby przygotowania c.w.u. Rezerwowym źródłem ciepła jest kocioł olejowy firmy Viessmann Paromat-Simplex, pracujący również na potrzeby przygotowania c.w.u. Instalacja wykonana z rur stalowych i miedzianych, częściowo izolowana termicznie otulinami ciepłochronnymi (pomieszczenie kotłowni). Obieg czynnika grzewczego wymuszony pompami obiegowymi. Elementami grzejnymi są grzejniki stalowe płytowe wyposażone w zawory i głowice termostatyczne (częściowo zdemontowane - pojedyncze przypadki) Moc cieplna zamówiona 181 kw Taryfy i opłaty Cena za ciepło na podstawie obowiązujących stawek za energię elektryczną oraz kosztów za biomasę na podstawie faktur za zakup paliwa Sprawności składowe systemu grzewczego 1. Sprawność wytworzenia 0,85 2. Sprawność akumulacji 1,00 3. Sprawność przesyłania 0,92 4. Sprawność regulacji i wykorzystania 0, Instalacja ciepłej wody użytkowej Opis ogólny Ciepła woda użytkowa przygotowywana centralnie w pojemnościowym zasobniku c.w.u., źródłem ciepła są dwa kotły wodne, firmy FALENCZYK KKF, pracujące również na potrzeby c.o., na brykiet drzewny/słomiany. Rezerwowym źródłem ciepła jest kocioł olejowy firmy Viessmann Paromat-Simplex, pracujący również na potrzeby c.o. Miejscami c.w.u. przygotowywana za pomocą elektrycznych przepływowych podgrzewaczy wody, w miejscach poboru c.w.u. (głównie sanitariaty). Instalacja wykonana z rur PP, stalowych i miedzianych częściowo izolowana termicznie otulinami ciepłochronnymi (pomieszczenie kotłowni). Obieg c.w.u. wymuszony pompą cyrkulacyjną Moc cieplna zamówiona 21 kw Taryfy i opłaty Cena za ciepło na podstawie obowiązujących stawek za energię elektryczną oraz kosztów za biomasę na podstawie faktur za zakup paliwa System wentylacji Aterm /65

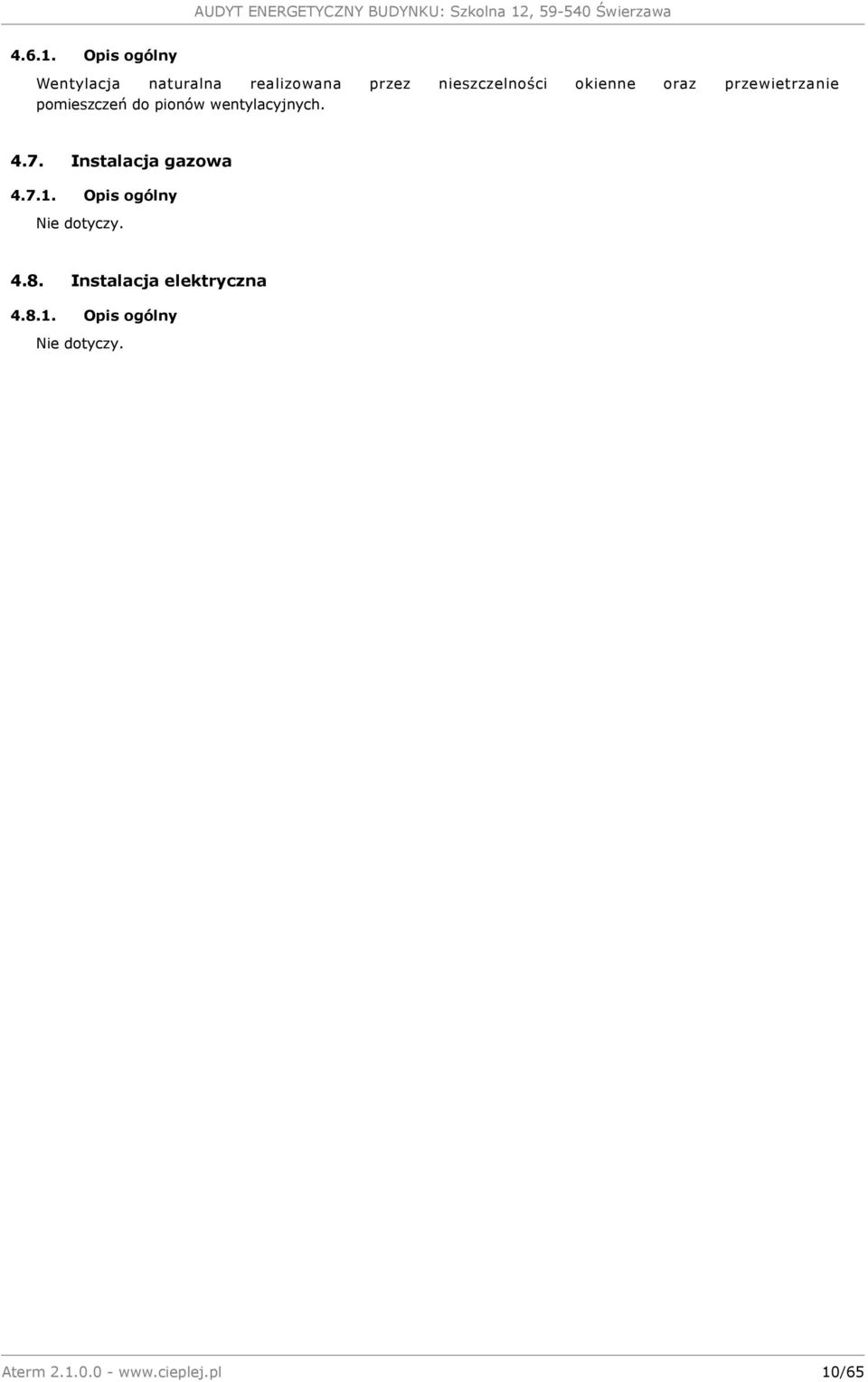

10 Opis ogólny Wentylacja naturalna realizowana przez nieszczelności okienne oraz przewietrzanie pomieszczeń do pionów wentylacyjnych Instalacja gazowa Opis ogólny Nie dotyczy Instalacja elektryczna Opis ogólny Nie dotyczy. Aterm /65

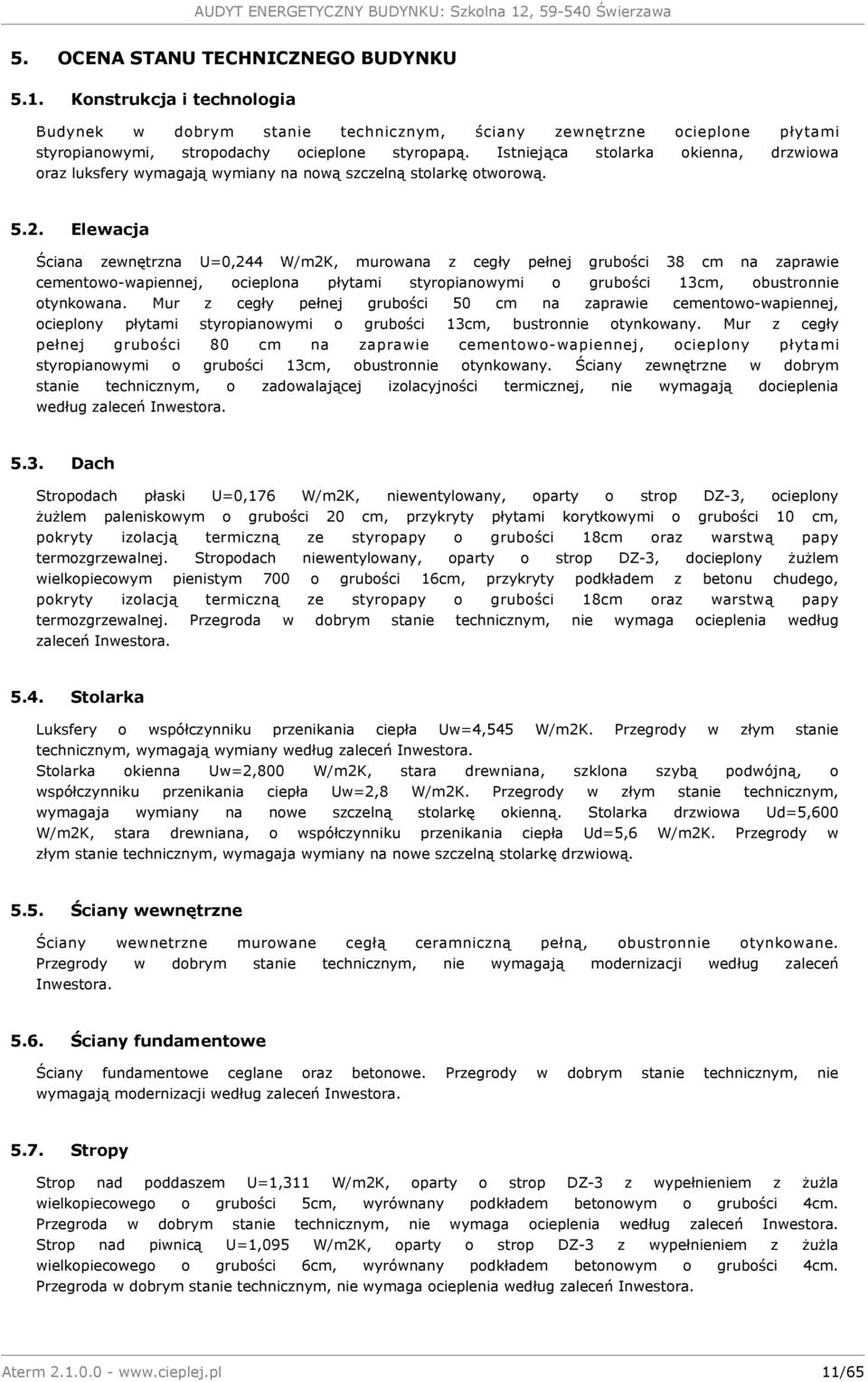

11 5. OCENA STANU TECHNICZNEGO BUDYNKU 5.1. Konstrukcja i technologia Budynek w dobrym stanie technicznym, ściany zewnętrzne ocieplone płytami styropianowymi, stropodachy ocieplone styropapą. Istniejąca stolarka okienna, drzwiowa oraz luksfery wymagają wymiany na nową szczelną stolarkę otworową Elewacja Ściana zewnętrzna U=0,244 W/m2K, murowana z cegły pełnej grubości 38 cm na zaprawie cementowo-wapiennej, ocieplona płytami styropianowymi o grubości 13cm, obustronnie otynkowana. Mur z cegły pełnej grubości 50 cm na zaprawie cementowo-wapiennej, ocieplony płytami styropianowymi o grubości 13cm, bustronnie otynkowany. Mur z cegły pełnej grubości 80 cm na zaprawie cementowo-wapiennej, ocieplony płytami styropianowymi o grubości 13cm, obustronnie otynkowany. Ściany zewnętrzne w dobrym stanie technicznym, o zadowalającej izolacyjności termicznej, nie wymagają docieplenia według zaleceń Inwestora Dach Stropodach płaski U=0,176 W/m2K, niewentylowany, oparty o strop DZ-3, ocieplony żużlem paleniskowym o grubości 20 cm, przykryty płytami korytkowymi o grubości 10 cm, pokryty izolacją termiczną ze styropapy o grubości 18cm oraz warstwą papy termozgrzewalnej. Stropodach niewentylowany, oparty o strop DZ-3, docieplony żużlem wielkopiecowym pienistym 700 o grubości 16cm, przykryty podkładem z betonu chudego, pokryty izolacją termiczną ze styropapy o grubości 18cm oraz warstwą papy termozgrzewalnej. Przegroda w dobrym stanie technicznym, nie wymaga ocieplenia według zaleceń Inwestora Stolarka Luksfery o współczynniku przenikania ciepła Uw=4,545 W/m2K. Przegrody w złym stanie technicznym, wymagają wymiany według zaleceń Inwestora. Stolarka okienna Uw=2,800 W/m2K, stara drewniana, szklona szybą podwójną, o współczynniku przenikania ciepła Uw=2,8 W/m2K. Przegrody w złym stanie technicznym, wymagaja wymiany na nowe szczelną stolarkę okienną. Stolarka drzwiowa Ud=5,600 W/m2K, stara drewniana, o współczynniku przenikania ciepła Ud=5,6 W/m2K. Przegrody w złym stanie technicznym, wymagaja wymiany na nowe szczelną stolarkę drzwiową Ściany wewnętrzne Ściany wewnetrzne murowane cegłą ceramniczną pełną, obustronnie otynkowane. Przegrody w dobrym stanie technicznym, nie wymagają modernizacji według zaleceń Inwestora Ściany fundamentowe Ściany fundamentowe ceglane oraz betonowe. Przegrody w dobrym stanie technicznym, nie wymagają modernizacji według zaleceń Inwestora Stropy Strop nad poddaszem U=1,311 W/m2K, oparty o strop DZ-3 z wypełnieniem z żużla wielkopiecowego o grubości 5cm, wyrównany podkładem betonowym o grubości 4cm. Przegroda w dobrym stanie technicznym, nie wymaga ocieplenia według zaleceń Inwestora. Strop nad piwnicą U=1,095 W/m2K, oparty o strop DZ-3 z wypełnieniem z żużla wielkopiecowego o grubości 6cm, wyrównany podkładem betonowym o grubości 4cm. Przegroda w dobrym stanie technicznym, nie wymaga ocieplenia według zaleceń Inwestora. Aterm /65

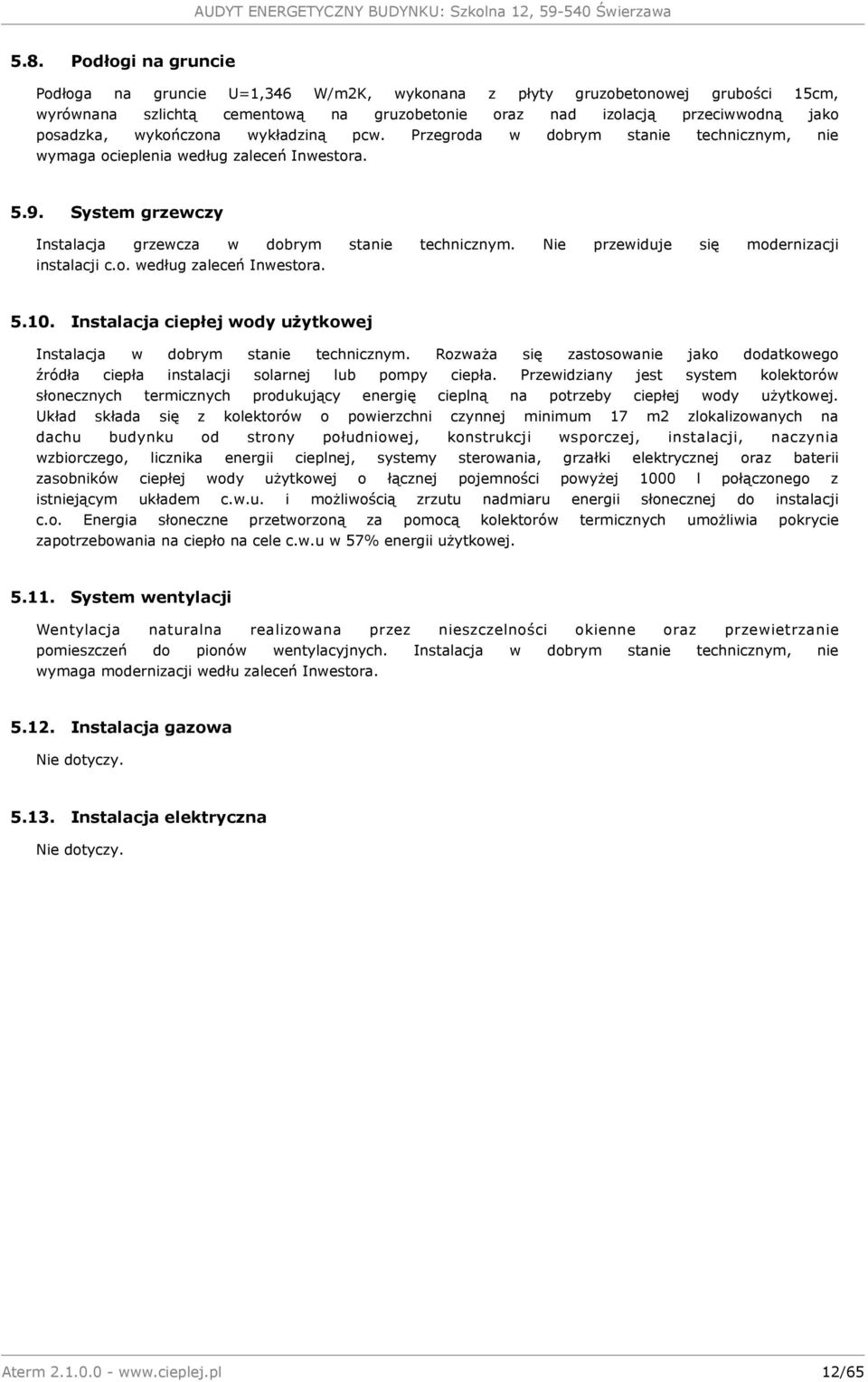

12 5.8. Podłogi na gruncie Podłoga na gruncie U=1,346 W/m2K, wykonana z płyty gruzobetonowej grubości 15cm, wyrównana szlichtą cementową na gruzobetonie oraz nad izolacją przeciwwodną jako posadzka, wykończona wykładziną pcw. Przegroda w dobrym stanie technicznym, nie wymaga ocieplenia według zaleceń Inwestora System grzewczy Instalacja grzewcza w dobrym stanie technicznym. Nie przewiduje się modernizacji instalacji c.o. według zaleceń Inwestora Instalacja ciepłej wody użytkowej Instalacja w dobrym stanie technicznym. Rozważa się zastosowanie jako dodatkowego źródła ciepła instalacji solarnej lub pompy ciepła. Przewidziany jest system kolektorów słonecznych termicznych produkujący energię cieplną na potrzeby ciepłej wody użytkowej. Układ składa się z kolektorów o powierzchni czynnej minimum 17 m2 zlokalizowanych na dachu budynku od strony południowej, konstrukcji wsporczej, instalacji, naczynia wzbiorczego, licznika energii cieplnej, systemy sterowania, grzałki elektrycznej oraz baterii zasobników ciepłej wody użytkowej o łącznej pojemności powyżej 1000 l połączonego z istniejącym układem c.w.u. i możliwością zrzutu nadmiaru energii słonecznej do instalacji c.o. Energia słoneczne przetworzoną za pomocą kolektorów termicznych umożliwia pokrycie zapotrzebowania na ciepło na cele c.w.u w 57% energii użytkowej System wentylacji Wentylacja naturalna realizowana przez nieszczelności okienne oraz przewietrzanie pomieszczeń do pionów wentylacyjnych. Instalacja w dobrym stanie technicznym, nie wymaga modernizacji wedłu zaleceń Inwestora Instalacja gazowa Nie dotyczy Instalacja elektryczna Nie dotyczy. Aterm /65

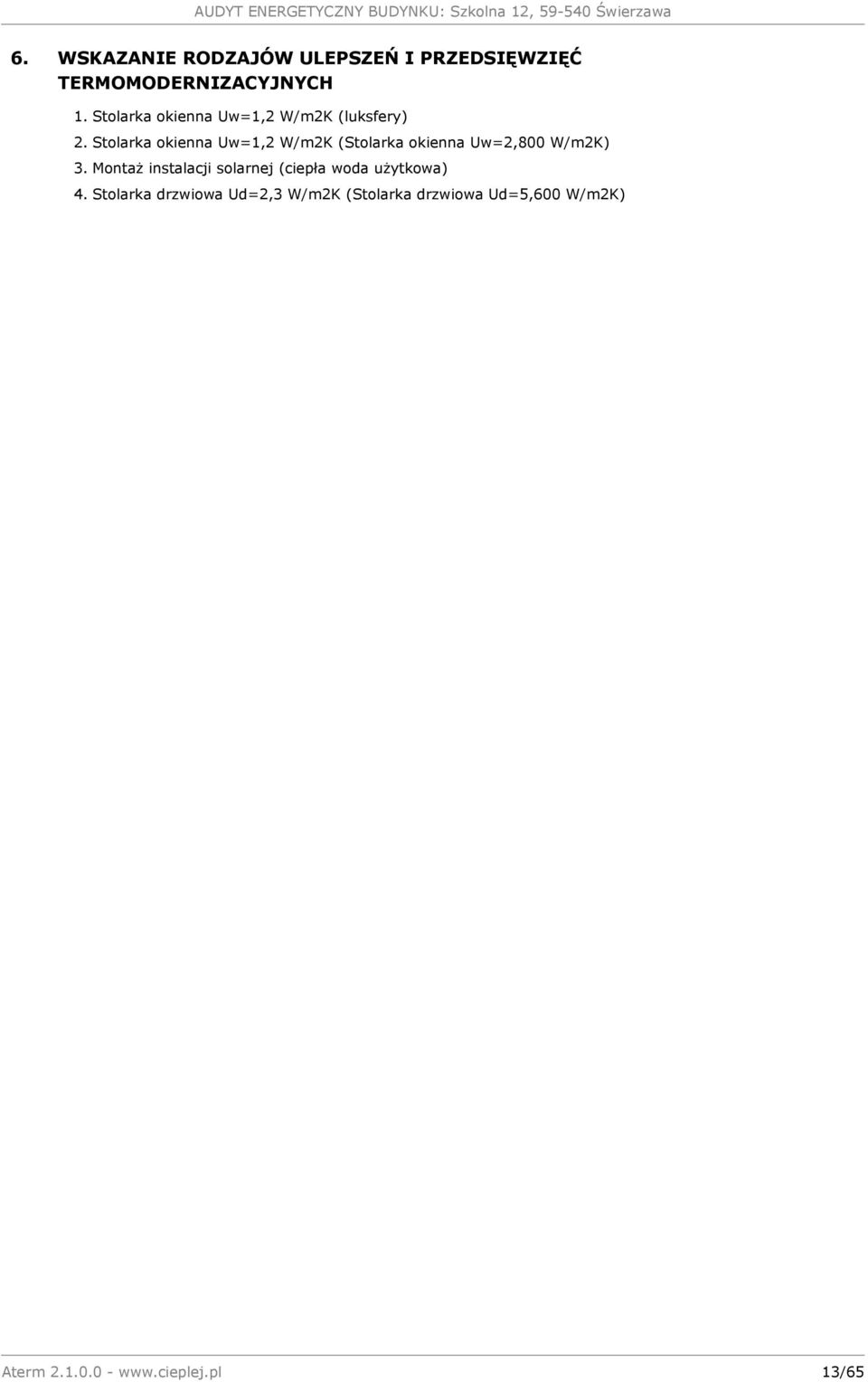

13 6. WSKAZANIE RODZAJÓW ULEPSZEŃ I PRZEDSIĘWZIĘĆ TERMOMODERNIZACYJNYCH 1. Stolarka okienna Uw=1,2 W/m2K (luksfery) 2. Stolarka okienna Uw=1,2 W/m2K (Stolarka okienna Uw=2,800 W/m2K) 3. Montaż instalacji solarnej (ciepła woda użytkowa) 4. Stolarka drzwiowa Ud=2,3 W/m2K (Stolarka drzwiowa Ud=5,600 W/m2K) Aterm /65

14 7. ŹRÓDŁA CIEPŁA 7.1. System grzewczy Sprawności źródeł ciepła Lp. Nazwa Nośnik energii Sprawność wytworzenia [%] Sprawność akumulacji [%] Sprawność transportu [%] Sprawność regulacji i wykorzystania [%] Sprawność całkowita 1. Kocioł na biomasę biomasa 85,00 100,00 92,00 93,00 72,73 RAZEM (wartości średnioważone) [%] 85,00 100,00 92,00 93,00 72, Przerwy w ogrzewaniu (obliczone zgodnie z PN-EN ISO 13790:2009) Lp. Nazwa Przerwy dobowe Przerwy tygodniowe 1. Kocioł na biomasę 1,00 1, Opłaty RAZEM (wartości średnioważone) Lp. Nazwa Nośnik energii 1,00 1,00 Opłata zmienna [zł/gj] Opłata stała [zł/mwmc] Abonament [zł/mc] 1. Kocioł na biomasę biomasa 26, ,21 0,00 RAZEM (wartości średnioważone) Składowe opłat Kocioł na biomasę 26, ,21 0,00 1. Rodzaj paliwa biomasa 2. Nazwa paliwa biomasa - brykiety 3. Wartość opałowa 17,8000 GJ/t 4. Koszty stałe - osobowe 43127,00 zł/rok 5. Koszty stałe - remonty 3200,00 zł/rok 6. Koszty stałe - finansowe 2150,00 zł/rok 7. Koszty stałe - ogólne 2330,00 zł/rok 8. Koszty stałe - inne 2800,00 zł/rok 9. Cena paliwa 465,00 zł/t 7.2. Ciepła woda użytkowa Sprawności źródeł ciepła Lp. Nazwa Nośnik energii Sprawność wytworzenia [%] Sprawność akumulacji [%] Sprawność transportu [%] Sprawność całkowita [%] 1. Kocioł na biomasę biomasa 71,00 74,00 60,00 31,52 2. Elektryczne podgrzewacze energia elektryczna - produkcja mieszana Opłaty RAZEM (wartości średnioważone) 99,00 100,00 100,00 99,00 80,05 82,40 72,93 53,34 Lp. Nazwa Nośnik energii Opłata zmienna [zł/gj] Opłata stała [zł/mwmc] Abonament [zł/mc] Aterm /65

15 1. Kocioł na biomasę biomasa 26, ,00 0,00 2. Elektryczne podgrzewacze energia elektryczna - produkcja mieszana RAZEM (wartości średnioważone) Składowe opłat Kocioł na biomasę 172,22 0,00 0,00 73, ,00 0,00 1. Rodzaj paliwa biomasa 2. Nazwa paliwa biomasa - brykiety 3. Wartość opałowa 17,8000 GJ/t 4. Koszty stałe - osobowe 3800,00 zł/rok 5. Koszty stałe - remonty 280,00 zł/rok 6. Koszty stałe - finansowe 211,00 zł/rok 7. Koszty stałe - ogólne 128,00 zł/rok 8. Koszty stałe - inne 1010,00 zł/rok 9. Cena paliwa 465,00 zł/t Elektryczne podgrzewacze 1. Rodzaj paliwa energia elektryczna 2. Nazwa paliwa energia elektryczna 3. Wartość opałowa 0,0036 GJ/kWh 4. Taryfa Taryfa 5. Opłata systemowa 0,62 zł/kwh Aterm /65

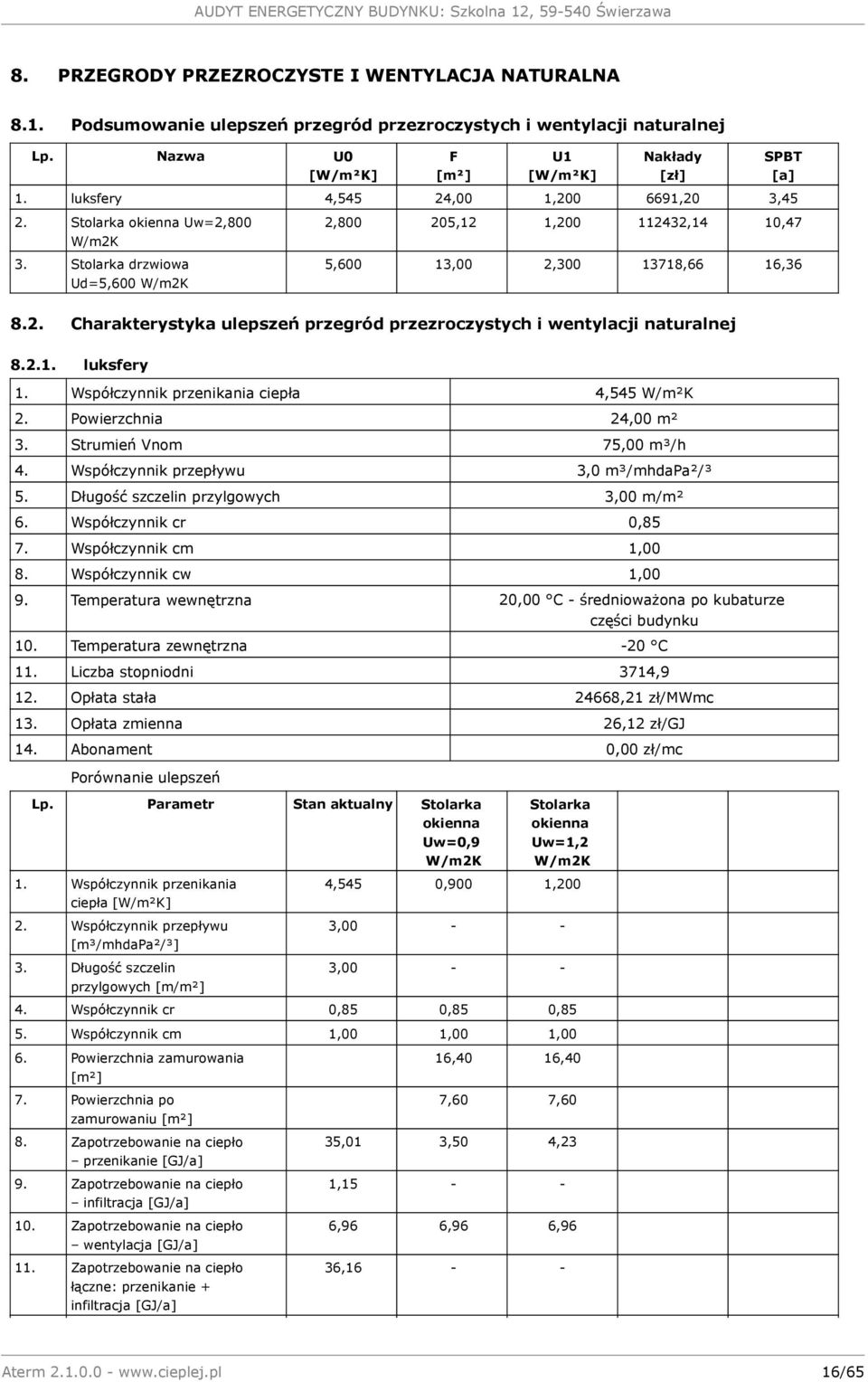

16 8. PRZEGRODY PRZEZROCZYSTE I WENTYLACJA NATURALNA 8.1. Podsumowanie ulepszeń przegród przezroczystych i wentylacji naturalnej Lp. Nazwa U0 [W/m²K] F [m²] U1 [W/m²K] Nakłady [zł] 1. luksfery 4,545 24,00 1, ,20 3,45 SPBT [a] 2. Stolarka okienna Uw=2,800 W/m2K 3. Stolarka drzwiowa Ud=5,600 W/m2K 2, ,12 1, ,14 10,47 5,600 13,00 2, ,66 16, Charakterystyka ulepszeń przegród przezroczystych i wentylacji naturalnej luksfery 1. Współczynnik przenikania ciepła 4,545 W/m²K 2. Powierzchnia 24,00 m² 3. Strumień Vnom 75,00 m³/h 4. Współczynnik przepływu 3,0 m³/mhdapa²/³ 5. Długość szczelin przylgowych 3,00 m/m² 6. Współczynnik cr 0,85 7. Współczynnik cm 1,00 8. Współczynnik cw 1,00 9. Temperatura wewnętrzna 20,00 C - średnioważona po kubaturze części budynku 10. Temperatura zewnętrzna -20 C 11. Liczba stopniodni 3714,9 12. Opłata stała 24668,21 zł/mwmc 13. Opłata zmienna 26,12 zł/gj 14. Abonament 0,00 zł/mc Porównanie ulepszeń Lp. Parametr Stan aktualny Stolarka okienna Uw=0,9 W/m2K 1. Współczynnik przenikania ciepła [W/m²K] 2. Współczynnik przepływu [m³/mhdapa²/³] 3. Długość szczelin przylgowych [m/m²] Stolarka okienna Uw=1,2 W/m2K 4,545 0,900 1,200 3, , Współczynnik cr 0,85 0,85 0,85 5. Współczynnik cm 1,00 1,00 1,00 6. Powierzchnia zamurowania [m²] 7. Powierzchnia po zamurowaniu [m²] 8. Zapotrzebowanie na ciepło przenikanie [GJ/a] 9. Zapotrzebowanie na ciepło infiltracja [GJ/a] 10. Zapotrzebowanie na ciepło wentylacja [GJ/a] 11. Zapotrzebowanie na ciepło łączne: przenikanie + infiltracja [GJ/a] 16,40 16,40 7,60 7,60 35,01 3,50 4,23 1, ,96 6,96 6,96 36, Aterm /65

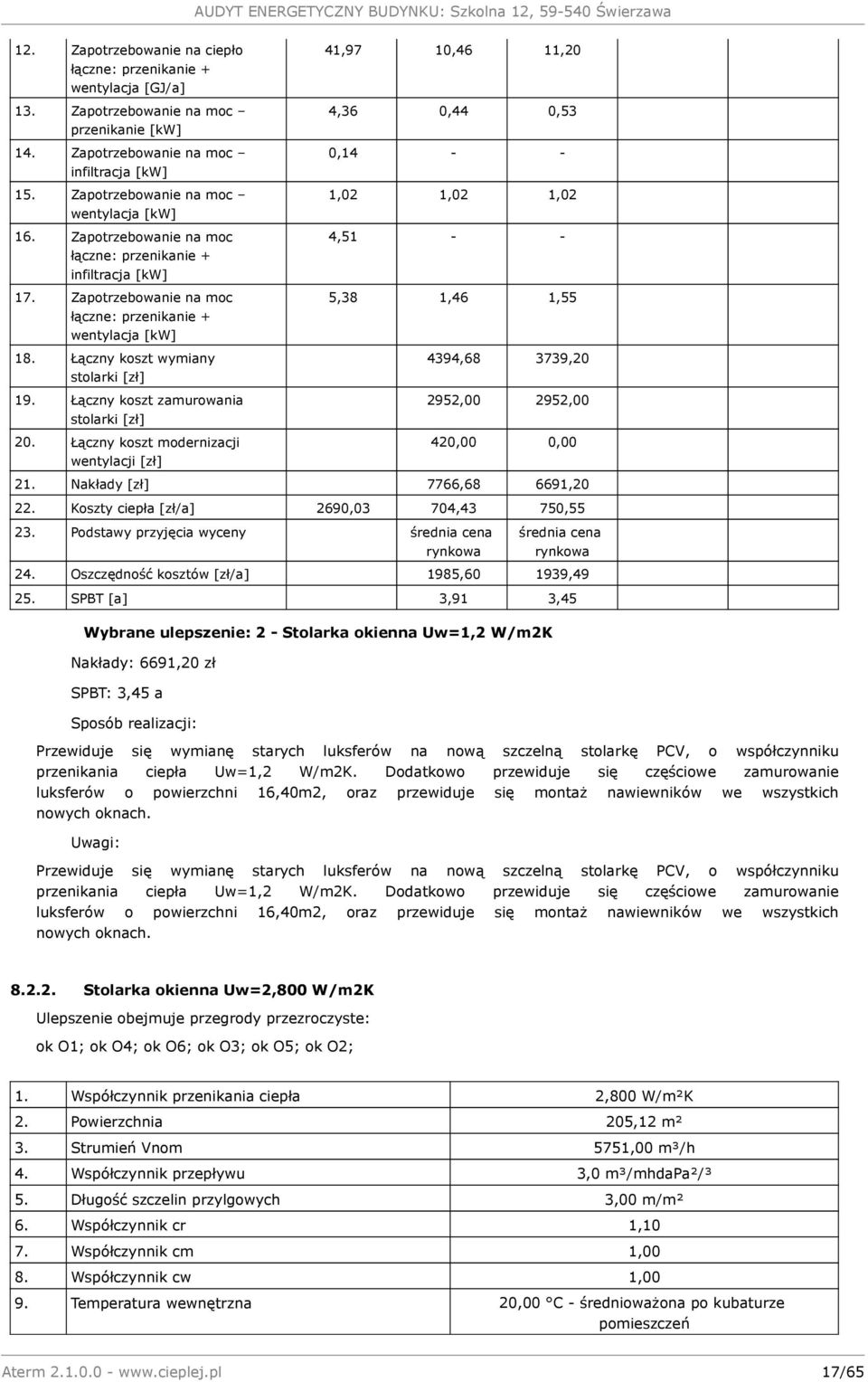

17 12. Zapotrzebowanie na ciepło łączne: przenikanie + wentylacja [GJ/a] 13. Zapotrzebowanie na moc przenikanie [kw] 14. Zapotrzebowanie na moc infiltracja [kw] 15. Zapotrzebowanie na moc wentylacja [kw] 16. Zapotrzebowanie na moc łączne: przenikanie + infiltracja [kw] 17. Zapotrzebowanie na moc łączne: przenikanie + wentylacja [kw] 18. Łączny koszt wymiany stolarki [zł] 19. Łączny koszt zamurowania stolarki [zł] 20. Łączny koszt modernizacji wentylacji [zł] 41,97 10,46 11,20 4,36 0,44 0,53 0, ,02 1,02 1,02 4, ,38 1,46 1, , , , ,00 420,00 0, Nakłady [zł] 7766, , Koszty ciepła [zł/a] 2690,03 704,43 750, Podstawy przyjęcia wyceny średnia cena rynkowa średnia cena rynkowa 24. Oszczędność kosztów [zł/a] 1985, , SPBT [a] 3,91 3,45 Wybrane ulepszenie: 2 - Stolarka okienna Uw=1,2 W/m2K Nakłady: 6691,20 zł SPBT: 3,45 a Sposób realizacji: Przewiduje się wymianę starych luksferów na nową szczelną stolarkę PCV, o współczynniku przenikania ciepła Uw=1,2 W/m2K. Dodatkowo przewiduje się częściowe zamurowanie luksferów o powierzchni 16,40m2, oraz przewiduje się montaż nawiewników we wszystkich nowych oknach. Uwagi: Przewiduje się wymianę starych luksferów na nową szczelną stolarkę PCV, o współczynniku przenikania ciepła Uw=1,2 W/m2K. Dodatkowo przewiduje się częściowe zamurowanie luksferów o powierzchni 16,40m2, oraz przewiduje się montaż nawiewników we wszystkich nowych oknach Stolarka okienna Uw=2,800 W/m2K Ulepszenie obejmuje przegrody przezroczyste: ok O1; ok O4; ok O6; ok O3; ok O5; ok O2; 1. Współczynnik przenikania ciepła 2,800 W/m²K 2. Powierzchnia 205,12 m² 3. Strumień Vnom 5751,00 m³/h 4. Współczynnik przepływu 3,0 m³/mhdapa²/³ 5. Długość szczelin przylgowych 3,00 m/m² 6. Współczynnik cr 1,10 7. Współczynnik cm 1,00 8. Współczynnik cw 1,00 9. Temperatura wewnętrzna 20,00 C - średnioważona po kubaturze pomieszczeń Aterm /65

18 10. Temperatura zewnętrzna -20 C 11. Liczba stopniodni 3714,9 12. Opłata stała 24668,21 zł/mwmc 13. Opłata zmienna 26,12 zł/gj 14. Abonament 0,00 zł/mc Porównanie ulepszeń Lp. Parametr Stan aktualny Stolarka okienna Uw=0,9 W/m2K 1. Współczynnik przenikania ciepła [W/m²K] 2. Współczynnik przepływu [m³/mhdapa²/³] 3. Długość szczelin przylgowych [m/m²] Stolarka okienna Uw=1,2 W/m2K 2,800 0,900 1,200 3, , Współczynnik cr 1,10 0,85 0,85 5. Współczynnik cm 1,00 1,00 1,00 6. Powierzchnia zamurowania [m²] 7. Powierzchnia po zamurowaniu [m²] 8. Zapotrzebowanie na ciepło przenikanie [GJ/a] 9. Zapotrzebowanie na ciepło infiltracja [GJ/a] 10. Zapotrzebowanie na ciepło wentylacja [GJ/a] 11. Zapotrzebowanie na ciepło łączne: przenikanie + infiltracja [GJ/a] 12. Zapotrzebowanie na ciepło łączne: przenikanie + wentylacja [GJ/a] 13. Zapotrzebowanie na moc przenikanie [kw] 14. Zapotrzebowanie na moc infiltracja [kw] 15. Zapotrzebowanie na moc wentylacja [kw] 16. Zapotrzebowanie na moc łączne: przenikanie + infiltracja [kw] 17. Zapotrzebowanie na moc łączne: przenikanie + wentylacja [kw] 18. Łączny koszt wymiany stolarki [zł] 19. Łączny koszt zamurowania stolarki [zł] 20. Łączny koszt modernizacji wentylacji [zł] ,34 59,25 79,00 9, ,92 533,90 533,90 194, ,27 593,15 612,90 22,97 7,38 9,85 1, ,21 78,21 78,21 24, ,19 85,60 88, , ,04 0,00 0, , , Nakłady [zł] , , Koszty ciepła [zł/a] 52818, , , Podstawy przyjęcia wyceny kosztorys inwestorski kosztorys inwestorski 24. Oszczędność kosztów [zł/a] 11984, , SPBT [a] 11,45 10,47 Wybrane ulepszenie: 2 - Stolarka okienna Uw=1,2 W/m2K Aterm /65

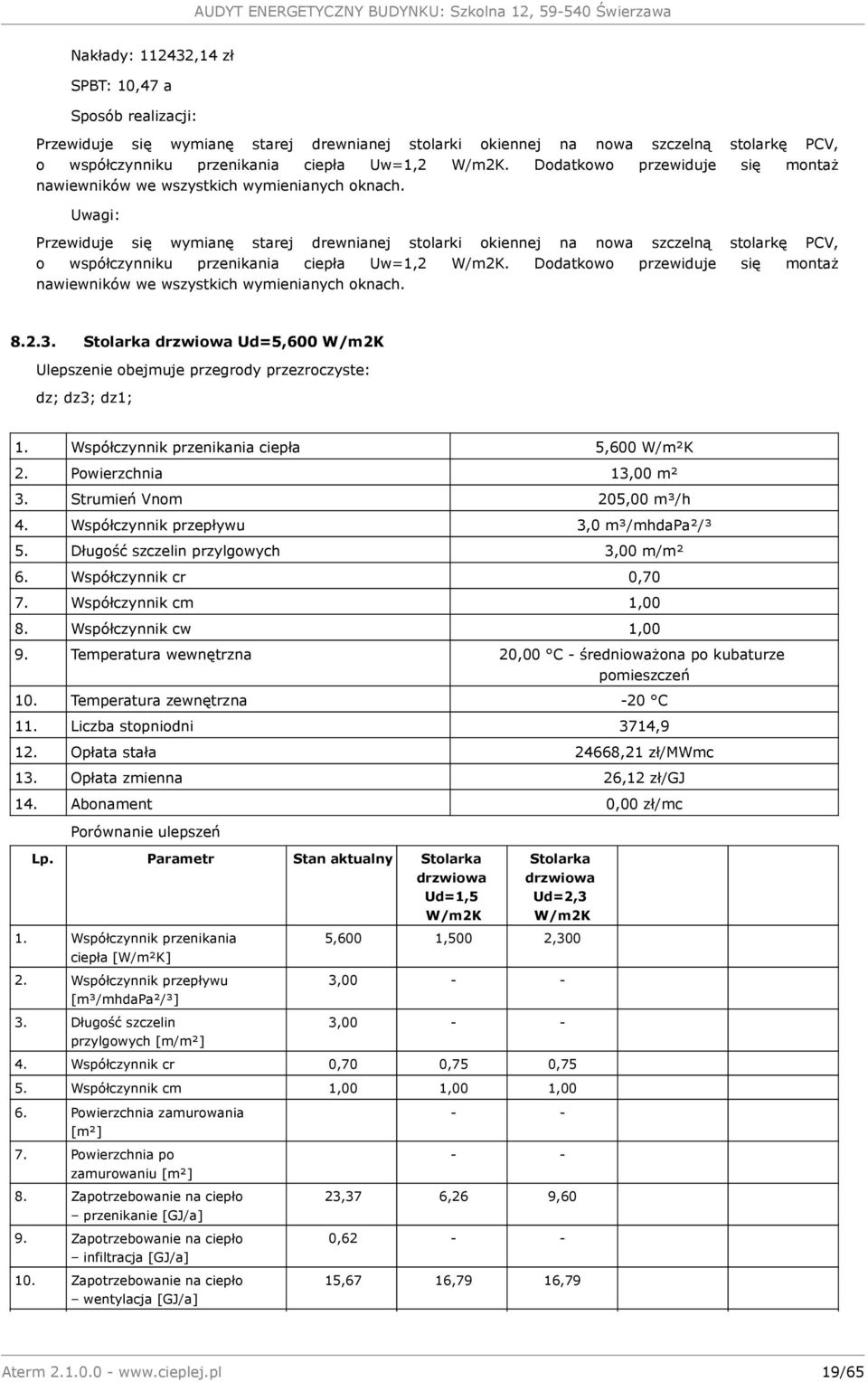

19 Nakłady: ,14 zł SPBT: 10,47 a Sposób realizacji: Przewiduje się wymianę starej drewnianej stolarki okiennej na nowa szczelną stolarkę PCV, o współczynniku przenikania ciepła Uw=1,2 W/m2K. Dodatkowo przewiduje się montaż nawiewników we wszystkich wymienianych oknach. Uwagi: Przewiduje się wymianę starej drewnianej stolarki okiennej na nowa szczelną stolarkę PCV, o współczynniku przenikania ciepła Uw=1,2 W/m2K. Dodatkowo przewiduje się montaż nawiewników we wszystkich wymienianych oknach Stolarka drzwiowa Ud=5,600 W/m2K Ulepszenie obejmuje przegrody przezroczyste: dz; dz3; dz1; 1. Współczynnik przenikania ciepła 5,600 W/m²K 2. Powierzchnia 13,00 m² 3. Strumień Vnom 205,00 m³/h 4. Współczynnik przepływu 3,0 m³/mhdapa²/³ 5. Długość szczelin przylgowych 3,00 m/m² 6. Współczynnik cr 0,70 7. Współczynnik cm 1,00 8. Współczynnik cw 1,00 9. Temperatura wewnętrzna 20,00 C - średnioważona po kubaturze pomieszczeń 10. Temperatura zewnętrzna -20 C 11. Liczba stopniodni 3714,9 12. Opłata stała 24668,21 zł/mwmc 13. Opłata zmienna 26,12 zł/gj 14. Abonament 0,00 zł/mc Porównanie ulepszeń Lp. Parametr Stan aktualny Stolarka drzwiowa Ud=1,5 W/m2K 1. Współczynnik przenikania ciepła [W/m²K] 2. Współczynnik przepływu [m³/mhdapa²/³] 3. Długość szczelin przylgowych [m/m²] Stolarka drzwiowa Ud=2,3 W/m2K 5,600 1,500 2,300 3, , Współczynnik cr 0,70 0,75 0,75 5. Współczynnik cm 1,00 1,00 1,00 6. Powierzchnia zamurowania [m²] 7. Powierzchnia po zamurowaniu [m²] 8. Zapotrzebowanie na ciepło przenikanie [GJ/a] 9. Zapotrzebowanie na ciepło infiltracja [GJ/a] 10. Zapotrzebowanie na ciepło wentylacja [GJ/a] ,37 6,26 9,60 0, ,67 16,79 16,79 Aterm /65

20 11. Zapotrzebowanie na ciepło łączne: przenikanie + infiltracja [GJ/a] 12. Zapotrzebowanie na ciepło łączne: przenikanie + wentylacja [GJ/a] 13. Zapotrzebowanie na moc przenikanie [kw] 14. Zapotrzebowanie na moc infiltracja [kw] 15. Zapotrzebowanie na moc wentylacja [kw] 16. Zapotrzebowanie na moc łączne: przenikanie + infiltracja [kw] 17. Zapotrzebowanie na moc łączne: przenikanie + wentylacja [kw] 18. Łączny koszt wymiany stolarki [zł] 19. Łączny koszt zamurowania stolarki [zł] 20. Łączny koszt modernizacji wentylacji [zł] 23, ,04 23,05 26,39 2,91 0,78 1,20 0, ,79 2,79 2,79 2, ,70 3,57 3, , ,66 0,00 0,00 0,00 0, Nakłady [zł] 19557, , Koszty ciepła [zł/a] 2707, , , Podstawy przyjęcia wyceny średnia cena rynkowa średnia cena rynkowa 24. Oszczędność kosztów [zł/a] 1048,78 838, SPBT [a] 18,65 16,36 Wybrane ulepszenie: 2 - Stolarka drzwiowa Ud=2,3 W/m2K Nakłady: 13718,66 zł SPBT: 16,36 a Sposób realizacji: Stolarka drzwiowa, o współczynniku przenikania ciepła Ud=2,3 W/m2K. Uwagi: Przewiduje się wymianę starej drewnianej stolarki drzwiowej na nową szczelną stolarkę drzwiową, o współczynniku przenikania ciepła Ud=2,3 W/m2K. Aterm /65

21 9. CIEPŁA WODA UŻYTKOWA Dane podstawowe 1. Koszty zużycia i przygotowania c.w.u ,69 zł/a 9.1. Opisy ulepszeń Ulepszenie c.w.u - Montaż instalacji solarnej Przewidziany jest system kolektorów słonecznych termicznych produkujący energię cieplną na potrzeby ciepłej wody użytkowej. Układ składa się z kolektorów o powierzchni czynnej minimum 17 m2 zlokalizowanych na dachu budynku od strony południowej, konstrukcji wsporczej, instalacji, naczynia wzbiorczego, licznika energii cieplnej, systemy sterowania, grzałki elektrycznej oraz baterii zasobników ciepłej wody użytkowej o łącznej pojemności powyżej 1000 l połączonego z istniejącym układem c.w.u. i możliwością zrzutu nadmiaru energii słonecznej do instalacji c.o. Energia słoneczne przetworzoną za pomocą kolektorów termicznych umożliwia pokrycie zapotrzebowania na ciepło na cele c.w.u w 57% energii użytkowej Ulepszenie c.w.u - Montaż pompy ciepła Przewiduje się montaż pompy ciepła powietrze-woda do przygotowania c.w.u Zapotrzebowanie na ciepło i moc oraz sprawności Lp. Nazwa Zapotrzebo wanie na ciepło [GJ/a] Zapotrzebow anie na moc [kw] Sprawność wytworzenia [%] Sprawność akumulacji [%] Sprawność transportu [%] Sprawność całkowita 0. Stan aktualny 45,18 20,8 80,1 82,4 72,9 53,3 1. Montaż instalacji solarnej 2. Montaż pompy ciepła 9.3. Sprawności poszczególnych źródeł ciepła Sprawności dla ulepszenia: Montaż instalacji solarnej [%] 45,18 20,81 85,1 87,0 60,0 44,4 38,40 17,69 115,6 87,0 60,0 60,4 Lp. Nazwa Sprawność wytworzenia Sprawność akumulacji Sprawność transportu Sprawność całkowita [%] 1. Kocioł na biomasę 71,00 87,00 60,00 37,06 2. Instalacja solarna 100,00 87,00 60,00 52,20 Razem (wartości średnioważone) Sprawności dla ulepszenia: Montaż pompy ciepła Lp. Nazwa Sprawność wytworzenia [%] [%] [%] 85,06 87,00 60,00 44,40 [%] Sprawność akumulacji [%] Sprawność transportu [%] Sprawność całkowita 1. Kocioł na biomasę 71,00 87,00 60,00 37,06 2. Pompa ciepła powietrze-woda Razem (wartości średnioważone) 9.4. Oszczędność wody [%] 220,00 87,00 60,00 114,84 115,64 87,00 60,00 60,37 Lp. Nazwa Wodomierze [%] Armatura [%] Razem [%] Aterm /65

22 1. Montaż instalacji solarnej Montaż pompy ciepła Opłaty Lp. Nazwa Opłata stała [zł/mwmc] Opłata zmienna [zł/gj] Abonament [zł/mc] 0. Stan aktualny 21740,00 73,35 0,00 1. Montaż instalacji solarnej 21740,00 14,43 0,00 2. Montaż pompy ciepła 25576,47 69,90 0, Składowe opłat dla poszczególnych źródeł ciepła Ulepszenie: Montaż instalacji solarnej Kocioł na biomasę 1. Rodzaj paliwa biomasa 2. Nazwa paliwa biomasa - brykiety 3. Wartość opałowa 17,8000 GJ/t 4. Koszty stałe - osobowe 3800,00 zł/rok 5. Koszty stałe - remonty 280,00 zł/rok 6. Koszty stałe - finansowe 211,00 zł/rok 7. Koszty stałe - ogólne 128,00 zł/rok 8. Koszty stałe - inne 1010,00 zł/rok 9. Cena paliwa 465,00 zł/t Elektryczne podgrzewacze 1. Opłata zmienna 2,00 zł/gj 2. Opłata stała 0,00 zł/mwmc 3. Abonament 0,00 zł/mc Zagregowane opłaty Lp. Nazwa Opłata stała [zł/mwmc] Opłata zmienna [zł/gj] Abonament [zł/mc] 1. Kocioł na biomasę 50558,14 26,12 0,00 2. Instalacja solarna 0,00 2,00 0,00 RAZEM (wartości średnioważone) Ulepszenie: Montaż pompy ciepła Kocioł na biomasę 21740,00 14,43 0,00 1. Rodzaj paliwa biomasa 2. Nazwa paliwa biomasa - brykiety 3. Wartość opałowa 17,8000 GJ/t 4. Koszty stałe - osobowe 3800,00 zł/rok 5. Koszty stałe - remonty 280,00 zł/rok 6. Koszty stałe - finansowe 211,00 zł/rok 7. Koszty stałe - ogólne 128,00 zł/rok 8. Koszty stałe - inne 1010,00 zł/rok 9. Cena paliwa 465,00 zł/t Elektryczne podgrzewacze 1. Rodzaj paliwa energia elektryczna 2. Nazwa paliwa energia elektryczna 3. Wartość opałowa 0,0036 GJ/kWh 4. Taryfa Taryfa Aterm /65

23 5. Opłata systemowa 0,62 zł/kwh Zagregowane opłaty Lp. Nazwa Opłata stała [zł/mwmc] Opłata zmienna [zł/gj] Abonament [zł/mc] 1. Kocioł na biomasę 59480,17 26,12 0,00 2. Pompa ciepła powietrze-woda 0,00 172,22 0,00 RAZEM (wartości średnioważone) 9.7. Kosztorysy 25576,47 69,90 0, Ulepszenie c.w.u. - Montaż instalacji solarnej Lp. Nazwa Ilość Jednostka Koszt jedn. (netto) [zł] Koszt (netto) [zł] VAT [%] Koszt (brutto) [zł] 1. Instalacji solarnej 17,00 m² 2500, , ,00 2. Zasobnik c.w.u. 2,00 szt. 4500, , ,00 3. Grzałka elektryczna 4. Podłączenie do instalacji c.o. i c.w.u. 2,00 szt. 300,00 600, ,00 1,00 kpl. 5000, , ,00 5. Automatyka 1,00 kpl. 5000, , , Ulepszenie c.w.u. - Montaż pompy ciepła Lp. Nazwa Ilość Jednostka Koszt jedn. (netto) [zł] 1. Pompa ciepła powietrze-woda (instalacja, armatura, montaż) Koszt (netto) [zł] VAT [%] Koszt (brutto) [zł] 20,81 kw 3500, , , Wyniki obliczeń Lp. Nazwa Koszty zużycia i przygotowani a c.w.u. [zł/a] Oszczędność kosztów [zł/a] Nakłady [zł] SPBT 1. Montaż instalacji solarnej 6896, , ,00 16,10 2. Montaż pompy ciepła 9875, , ,05 50,72 [a] Optymalne ulepszenie ciepłej wody użytkowej Optymalne ulepszenie: 1 - Montaż instalacji solarnej Nakłady: 76383,00 zł SPBT: 16,10 a Aterm /65

24 10. ZESTAWIENIE ULEPSZEŃ OPTYMALNYCH Lp. Nazwa ulepszenia Rodzaj ulepszenia 1. Stolarka okienna Uw=1,2 W/m2K 2. Stolarka okienna Uw=1,2 W/m2K Nakłady [zł] SPBT [a] luksfery 6691,20 3,45 Stolarka okienna Uw=2,800 W/m2K 3. Montaż instalacji solarnej ciepła woda użytkowa 4. Stolarka drzwiowa Ud=2,3 W/m2K Stolarka drzwiowa Ud=5,600 W/m2K * ulepszenie dodatkowej części budynku - nieobjęte premią termomodernizacyjną Nakłady ulepszeń nieobjętych premią termomodernizacyjną: 0,00 zł Nakłady ulepszeń objętych premią termomodernizacyjną: ,00 zł Nakłady łącznie: ,00 zł ,14 10, ,00 16, ,66 16,36 Aterm /65

25 11. WYBÓR OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO Wariant 1 termomodernizacji Objęte ulepszenia 1. Stolarka okienna Uw=1,2 W/m2K (luksfery) 2. Stolarka okienna Uw=1,2 W/m2K (Stolarka okienna Uw=2,800 W/m2K) 3. Montaż instalacji solarnej (ciepła woda użytkowa) 4. Stolarka drzwiowa Ud=2,3 W/m2K (Stolarka drzwiowa Ud=5,600 W/m2K) Sprawności dla wariantu 1 1. Sprawność całkowita 72,73 % 2. Sprawność wytworzenia 85,00 % 3. Sprawność akumulacji 100,00 % 4. Sprawność transportu 92,00 % 5. Sprawność regulacji i wykorzystania 93,00 % 6. Przerwy w ogrzewaniu (wt*wd obliczony wg PN-EN ISO 13790:2009) 1,00 Koszty dla wariantu 1 1. Koszty abonamentowe c.o. 0,00 zł/mc 2. Koszty stałe c.o ,11 zł/mwmc 3. Koszty zmienne c.o. 26,12 zł/gj 4. Koszty abonamentowe c.w.u. 0,00 zł/mc 5. Koszty stałe c.w.u ,00 zł/mwmc 6. Koszty zmienne c.w.u. 14,43 zł/gj Zapotrzebowanie na ciepło dla wariantu 1 1. Zapotrzebowanie na moc cieplną dla c.o. 162,4 kw 2. Zapotrzebowanie na moc cieplną dla c.w.u. 20,8 kw Wariant 2 termomodernizacji Objęte ulepszenia 1. Stolarka okienna Uw=1,2 W/m2K (luksfery) 2. Stolarka okienna Uw=1,2 W/m2K (Stolarka okienna Uw=2,800 W/m2K) 3. Montaż instalacji solarnej (ciepła woda użytkowa) Sprawności dla wariantu 2 1. Sprawność całkowita 72,73 % 2. Sprawność wytworzenia 85,00 % 3. Sprawność akumulacji 100,00 % 4. Sprawność transportu 92,00 % 5. Sprawność regulacji i wykorzystania 93,00 % 6. Przerwy w ogrzewaniu (wt*wd obliczony wg PN-EN ISO 13790:2009) 1,00 Koszty dla wariantu 2 1. Koszty abonamentowe c.o. 0,00 zł/mc 2. Koszty stałe c.o ,46 zł/mwmc 3. Koszty zmienne c.o. 26,12 zł/gj 4. Koszty abonamentowe c.w.u. 0,00 zł/mc 5. Koszty stałe c.w.u ,00 zł/mwmc 6. Koszty zmienne c.w.u. 14,43 zł/gj Zapotrzebowanie na ciepło dla wariantu 2 Aterm /65

26 1. Zapotrzebowanie na moc cieplną dla c.o. 164,1 kw 2. Zapotrzebowanie na moc cieplną dla c.w.u. 20,8 kw Wariant 3 termomodernizacji Objęte ulepszenia 1. Stolarka okienna Uw=1,2 W/m2K (luksfery) 2. Stolarka okienna Uw=1,2 W/m2K (Stolarka okienna Uw=2,800 W/m2K) Sprawności dla wariantu 3 1. Sprawność całkowita 72,73 % 2. Sprawność wytworzenia 85,00 % 3. Sprawność akumulacji 100,00 % 4. Sprawność transportu 92,00 % 5. Sprawność regulacji i wykorzystania 93,00 % 6. Przerwy w ogrzewaniu (wt*wd obliczony wg PN-EN ISO 13790:2009) Koszty dla wariantu 3 1. Koszty abonamentowe c.o. 0,00 zł/mc 2. Koszty stałe c.o ,46 zł/mwmc 3. Koszty zmienne c.o. 26,12 zł/gj 4. Koszty abonamentowe c.w.u. 0,00 zł/mc 5. Koszty stałe c.w.u ,00 zł/mwmc 6. Koszty zmienne c.w.u. 73,35 zł/gj Zapotrzebowanie na ciepło dla wariantu 3 1. Zapotrzebowanie na moc cieplną dla c.o. 164,1 kw 2. Zapotrzebowanie na moc cieplną dla c.w.u. 20,8 kw 1, Wariant 4 termomodernizacji Objęte ulepszenia 1. Stolarka okienna Uw=1,2 W/m2K (luksfery) Sprawności dla wariantu 4 1. Sprawność całkowita 72,73 % 2. Sprawność wytworzenia 85,00 % 3. Sprawność akumulacji 100,00 % 4. Sprawność transportu 92,00 % 5. Sprawność regulacji i wykorzystania 93,00 % 6. Przerwy w ogrzewaniu (wt*wd obliczony wg PN-EN ISO 13790:2009) Koszty dla wariantu 4 1. Koszty abonamentowe c.o. 0,00 zł/mc 2. Koszty stałe c.o ,19 zł/mwmc 3. Koszty zmienne c.o. 26,12 zł/gj 4. Koszty abonamentowe c.w.u. 0,00 zł/mc 5. Koszty stałe c.w.u ,00 zł/mwmc 6. Koszty zmienne c.w.u. 73,35 zł/gj Zapotrzebowanie na ciepło dla wariantu 4 1. Zapotrzebowanie na moc cieplną dla c.o. 177,2 kw 2. Zapotrzebowanie na moc cieplną dla c.w.u. 20,8 kw 1,00 Aterm /65

27 11.5. Wyniki obliczeń dla poszczególnych wariantów przedsięwzięcia termomodernizacyjnego Wariant QH,nd [GJ] qco [kw] Przerwy w ogrzewaniu (wt*wd) Sprawność c.o. [%] QW,nd [GJ] qcwu [kw] Sprawność c.w.u. [%] Stan aktualny 1287,19 181,1 1, ,18 20,8 53 Wariant ,00 162,4 1, ,18 20,8 44 Wariant ,22 164,1 1, ,18 20,8 44 Wariant ,22 164,1 1, ,18 20,8 53 Wariant ,02 177,2 1, ,18 20,8 53 Przerwy w ogrzewaniu (wt*wd) obliczono zgodnie z PN-EN ISO 13790: Obliczeniowe oszczędności kosztów dla wariantów przedsięwzięcia termomodernizacyjnego Wariant Qnd [GJ] Koszty c.o. [zł] Koszty c.w.u. [zł] Koszty łączne [zł] Oszczędność kosztów [zł] Stan aktualny 1332, , , , Nakłady Wariant , , , , , ,00 Wariant , , , , , ,34 Wariant , , , , , ,34 Wariant , , , , , , DOKUMENTACJA WYBORU OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO [zł] Lp. Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite Roczna Procentowa oszczędność oszczędność kosztów zapotrzebo energii wania energii Planowana kwota środków własnych i kwota kredytu Premia termomodernizacyjna 20% kredytu 16% kosztów całkowitych Dwukro tność rocznej oszczędno ści [zł] [zł] [%] [zł] [%] [zł] [zł] [zł] [zł] [%] 1. Stolarka okienna Uw=1,2 W/m2K, Stolarka okienna Uw=1,2 W/m2K, Montaż instalacji solarnej, Stolarka drzwiowa Ud=2,3 W/m2K , ,30 15,10% 0, ,00 0,00% 100,00% 44237, , ,61 2. Stolarka okienna Uw=1,2 W/m2K, Stolarka okienna Uw=1,2 W/m2K, Montaż instalacji solarnej , ,10 9,90% 0, ,34 0,00% 100,00% 41493, , ,20 3. Stolarka okienna Uw=1,2 W/m2K, Stolarka okienna Uw=1,2 W/m2K , ,29 10,82% 0, ,34 0,00% 100,00% 26216, , ,57 4. Stolarka okienna Uw=1,2 W/m2K 18651, ,80 2,09% 0, ,20 0,00% 100,00% 3730, , ,61 Aterm /65

28 13. WSKAZANIE OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO WYBRANY WARIANT OPTYMALNY: 1 Na podstawie dokonanej oceny, jako optymalny wariant przedsięwzięcia termomodernizacyjnego w rozpatrywanym budynku ocenia się wariant nr Opis wybranego wariantu Stolarka okienna Uw=1,2 W/m2K (luksfery) Przewiduje się wymianę starych luksferów na nową szczelną stolarkę PCV, o współczynniku przenikania ciepła Uw=1,2 W/m2K. Dodatkowo przewiduje się częściowe zamurowanie luksferów o powierzchni 16,40m2, oraz przewiduje się montaż nawiewników we wszystkich nowych oknach. Uwagi: Przewiduje się wymianę starych luksferów na nową szczelną stolarkę PCV, o współczynniku przenikania ciepła Uw=1,2 W/m2K. Dodatkowo przewiduje się częściowe zamurowanie luksferów o powierzchni 16,40m2, oraz przewiduje się montaż nawiewników we wszystkich nowych oknach. Nakłady: 6691,20 zł Stolarka okienna Uw=1,2 W/m2K (Stolarka okienna Uw=2,800 W/m2K) Przewiduje się wymianę starej drewnianej stolarki okiennej na nowa szczelną stolarkę PCV, o współczynniku przenikania ciepła Uw=1,2 W/m2K. Dodatkowo przewiduje się montaż nawiewników we wszystkich wymienianych oknach. Uwagi: Przewiduje się wymianę starej drewnianej stolarki okiennej na nowa szczelną stolarkę PCV, o współczynniku przenikania ciepła Uw=1,2 W/m2K. Dodatkowo przewiduje się montaż nawiewników we wszystkich wymienianych oknach. Nakłady: ,14 zł Montaż instalacji solarnej (ciepła woda użytkowa) Przewidziany jest system kolektorów słonecznych termicznych produkujący energię cieplną na potrzeby ciepłej wody użytkowej. Układ składa się z kolektorów o powierzchni czynnej minimum 17 m2 zlokalizowanych na dachu budynku od strony południowej, konstrukcji wsporczej, instalacji, naczynia wzbiorczego, licznika energii cieplnej, systemy sterowania, grzałki elektrycznej oraz baterii zasobników ciepłej wody użytkowej o łącznej pojemności powyżej 1000 l połączonego z istniejącym układem c.w.u. i możliwością zrzutu nadmiaru energii słonecznej do instalacji c.o. Energia słoneczne przetworzoną za pomocą kolektorów termicznych umożliwia pokrycie zapotrzebowania na ciepło na cele c.w.u w 57% energii użytkowej. Nakłady: 76383,00 zł Stolarka drzwiowa Ud=2,3 W/m2K (Stolarka drzwiowa Ud=5,600 W/m2K) Stolarka drzwiowa, o współczynniku przenikania ciepła Ud=2,3 W/m2K. Uwagi: Przewiduje się wymianę starej drewnianej stolarki drzwiowej na nową szczelną stolarkę drzwiową, o współczynniku przenikania ciepła Ud=2,3 W/m2K. Nakłady: 13718,66 zł Prace towarzyszące Lp. Nazwa Koszt kwalifikowany brutto [zł] 1. audyt 2460,00 2. koszty dokumentacji 9500,00 Razem 11960, Charakterystyka finansowa Przedsięwzięcie to spełnia warunki ustawowe: 1. oszczędność zapotrzebowania ciepła wyniesie 15,10%; Aterm /65

29 2. planowany kredyt, stanowiący 100,00% kosztów, jest zgodny z warunkami ustawowymi; 3. środki własne inwestora wyniosą 0,00zł, co spełnia oczekiwania inwestora; 1. Kalkulowany koszt robót wyniesie ,00 zł 2. Udział środków własnych inwestora 0,00 zł (0,00%) 3. Kredyt bankowy ,00 zł (100,00%) 4. Przewidywana premia termomodernizacyjna 22434,61 zł 5. Czas zwrotu nakładów SPBT 19,72 lat Dalsze działania Dalsze działania inwestora obejmują: 1. Złożenie wniosku kredytowego i podpisanie umowy kredytowej 2. Zawarcie umowy z wykonawcą projektu i robót 3. Realizacja robót i odbiór techniczny 4. Wystąpienie o premię termomodernizacyjną 5. Zmiana umowy z dostawcą ciepła w związku ze zmniejszonym zapotrzebowaniem ciepła i mocy 6. Ocena przedsięwzięcia po pierwszym sezonie grzewczym Aterm /65

30 14. ZAŁĄCZNIKI Załącznik 1 - Współczynniki przenikania ciepła dla stanu przed termomodernizacją Załącznik 2 - Bilans energetyczny budynku dla stanu przed termomodernizacją Załącznik 3 - Bilanse energetyczne budynku dla wariantów termomodernizacyjnych Załącznik 4 - optymalizacja instalacji kolektorów słonecznych (ilość stron: 6) Załącznik 5 - spis rysunków (ilość stron: 6) Aterm /65

31 ZAŁĄCZNIK 1 Współczynniki przenikania ciepła stan przed przedsięwzięciem termomodernizacyjnym Aterm /65

32 1. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: stropodach Obejmuje przegrody: Stropodach nad szkołą; 1.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,10 m²*k/w 3. Opór Rse 0,04 m²*k/w 1.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] 1. Tynk lub gładź cementowo-wapienna d [m] R [m²k/w] 0,82 0,015 0, Strop DZ3 o grubości 31 cm 0,923 0,31 0, Żużel wielkopiecowy granulowany, keramzyt 700 0,216 0,16 0, Podkład z betonu chudego 1,05 0,04 0, Styropapa 0,042 0,18 4, x papa asfaltowa z 2 warstwami lepiku 5,0 mm 1.3. Współczynnik U 0,18 0,005 0, Uo 0,179 W/(m²*K) 2. U 0,179 W/(m²*K) 2. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: stropodach Obejmuje przegrody: Stropodach niewentylowany; 2.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,10 m²*k/w 3. Opór Rse 0,04 m²*k/w 2.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] 1. Tynk lub gładź cementowo-wapienna d [m] R [m²k/w] 0,82 0,015 0, Strop DZ3 o grubości 31 cm 0,923 0,31 0, Żużel paleniskowy ,28 0,2 0, Niewentylowana warstwa powietrza - kierunek strum. ciep. w górę - 0,2 0, Żelbet 1,7 0,1 0, Styropapa 0,042 0,18 4, x papa asfaltowa z 2 warstwami lepiku 5,0 mm 2.3. Współczynnik U 0,18 0,005 0, Uo 0,174 W/(m²*K) Aterm /65

33 2. U 0,174 W/(m²*K) 3. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: strop przy przepływie ciepła z dołu do góry Obejmuje przegrody: Strop nad poddaszem; 3.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,10 m²*k/w 3. Opór Rse 0,10 m²*k/w 3.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] d [m] R [m²k/w] 1. Podkład z betonu pod posadzkę 2. Żużel wielkopiecowy granulowany, keramzyt 700 1,4 0,04 0,029 0,2 0,05 0, Strop DZ3 o grubości 24 cm 0,923 0,24 0, Tynk lub gładź cementowo-wapienna 0,82 0,02 0, Współczynnik U 1. Uo 1,311 W/(m²*K) 2. U 1,311 W/(m²*K) 4. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: strop przy przepływie ciepła z góry do dołu Obejmuje przegrody: Strop nad piwnicą; 4.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,17 m²*k/w 3. Opór Rse 0,17 m²*k/w 4.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] d [m] R [m²k/w] 1. Podkład z betonu pod posadzkę 2. Żużel wielkopiecowy granulowany, keramzyt 900 1,4 0,04 0,029 0,26 0,06 0, Strop DZ3 o grubości 31 cm 1,07 0,31 0, Tynk lub gładź cementowo-wapienna 0,82 0,02 0, Współczynnik U 1. Uo 1,095 W/(m²*K) 2. U 1,095 W/(m²*K) 5. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: podłoga na gruncie Aterm /65

34 Obejmuje przegrody: Podoga na gruncie; 5.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,17 m²*k/w 3. Opór Rse 0,04 m²*k/w 5.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] d [m] R [m²k/w] 1. Wykładzina podłogowa PCW 0,2 0,005 0, Tynk lub gładź cementowa 1 0,04 0, x papa asfaltowa z 2 warstwami lepiku 5,0 mm 0,18 0,005 0, Tynk lub gładź cementowa 1 0,04 0, Gruzobeton 1 0,15 0, Piasek średni 0,4 0,1 0, Współczynnik U 1. Uo 1,346 W/(m²*K) 2. U 0,356 W/(m²*K) 6. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana zewnętrzna Obejmuje przegrody: Sz 1,5c E; Sz 1,5c S; Sz 1,5c W; Sz 1,5c N; 6.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,13 m²*k/w 3. Opór Rse 0,04 m²*k/w 6.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] 1. Tynk lub gładź cementowo-wapienna d [m] R [m²k/w] 0,82 0,015 0, Mur z cegły ceramicznej pełnej 0,77 0,38 0, Tynk lub gładź cementowo-wapienna 0,82 0,02 0, Styropian 0,039 0,13 3, Współczynnik U 1. Uo 0,248 W/(m²*K) 2. U 0,248 W/(m²*K) 7. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana zewnętrzna Obejmuje przegrody: Sz 2c E; Sz 2c W; Sz 2c N; Sz 2c S; 7.1. Charakterystyka przegrody Aterm /65
