1 1 AUDYT ENERGETYCZNY Dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z r. BUDYNKU PUBLICZNEGO PRZEDSZKOLA NR 18 Rzeszów ul. Jaskółcza 5 Inwestor: Gmina Miasto Rzeszów, ul. Rynek 1, Rzeszów Wykonawca: CERTIS Kiełb Sławomir; Kosina 735; Kosina

2 2 1. Strona tytułowa audytu energetycznego 1. Dane identyfikacyjne budynku 1.1 Rodzaj budynku Użyteczności publicznej 1.2 Rok budowy 1970 Urząd Miasta Gminy Rzeszów 1.4 Adres budynku 1.3 INWESTOR ul. Rynek 1 ul. Jaskółcza 5 (nazwa lub imię i nazwisko) Rzeszów Rzeszów podkarpackie 2. Nazwa, adres i numer REGON firmy wykonującej audyt: CERTIS - Kiełb Sławomir Kosina Kosina NIP: Imię, Nazwisko, adres oraz numer PESEL audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: inż Paweł Księżarek, tel Współautorzy audytu: imiona, nazwiska, zakresy prac, posiadane kwalifikacje Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego podpis 5. Miejscowość: Rzeszów Data wykonania opracowania wrzesień 2015

3 3 Spis treści 1. Strona tytułowa audytu energetycznego Karta audytu energetycznego budynku Dane ogólne Współczynniki przenikania ciepła przez przegrody budowlane Sprawności składowe systemu grzewczego Charakterystyka systemu wentylacji Charakterystyka energetyczna budynku Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Wykaz dokumentów i danych źródłowych Ustawy i Rozporządzenia Normy techniczne Materiały przekazane przez inwestora Inne materiały oraz programy komputerowe Wytyczne oraz uwagi inwestora Inwentaryzacja techniczno-budowlana budynku Ogólne dane techniczne Dokumentacja techniczna budynku Opis techniczny podstawowych elementów budynku Zbiorcza charakterystyka przegród budowlanych Taryfy i opłaty Charakterystyka systemu grzewczego Charakterystyka instalacji ciepłej wody użytkowej Charakterystyka systemu wentylacji... 13

4 4 5. Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień i przedsięwzięć termomodernizacyjnych Dokumentacja wyboru optymalnych wariantów przedsięwzięcia termomodernizacyjnego Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie przez ściany, stropy i stropodachy Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien lub drzwi oraz poprawie systemu wentylacji Ocena opłacalności i wybór wariantu prowadzącego do zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej Obliczenia mocy cieplnej oraz zapotrzebowanie na ciepło do przygotowania cwu Ocena opłacalności modernizacji instalacji cwu Uproszczona kalkulacja kosztów modernizacji instalacji cwu dla wariantu optymalnego Opis zastosowanych ulepszeń dotyczących poprawy sprawności systemu c.w.u Ocena opłacalności i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność cieplną systemu grzewczego Ocena opłacalności modernizacji instalacji grzewczej Rodzaje usprawnień termomodernizacyjnych składające się na optymalny wariant przedsięwzięcia termomodernizacyjnego poprawiające sprawność systemu grzewczego Uproszczona kalkulacja kosztów przedsięwzięcia poprawiającego sprawność systemu grzewczego Opis zastosowanych ulepszeń dotyczących poprawy sprawności systemu grzewczego Dokumentacja wykonania kolejnych kroków algorytmu służącego wybraniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego Zestawienie wybranych usprawnień i wariantów termomodernizacyjnych w kolejności rosnącej wartości SPBT Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji Podsumowanie i wnioski W wyniku przeprowadzonej analizy wybrano wariant pierwszy za najbardziej optymalny obejmujący usprawnienia i planowane koszty przedstawione w tabeli poniżej ZAŁĄCZNIK 1: STAN BUDYNKU PRZED TERMOMODERNIZACJĄ... 35

5 5 ZAŁĄCZNIK 2: STAN BUDYNKU PO TERMOMODERNIZACJI ZAŁĄCZNIK 3 : OSOBY UDZIELAJĄCE INFORMACJI Załącznik nr 4. Obliczenia taryf Załącznik nr 5. EFEKT EKOLOGICZNY ZAŁĄCZNIK 6 : ZDJĘCIA Z WIZJI LOKALNEJ ZAŁĄCZNIK 7 : DOKUMENTACJA RYSUNKOWA... 56

6 6 2. Karta audytu energetycznego budynku 2.1. Dane ogólne Konstrukcja/technologia budynku tradycyjna Liczba kondygnacji 2 nadziemne, 1 podziemna Kubatura części ogrzewanej 3101, Powierzchnia netto budynku 1022, Pow. użytkowa części mieszkalnej 0, Pow. użytkowa lokali użytkowych oraz innych pomieszczeń niemieszkalnych Liczba lokali mieszkalnych 0, Liczba osób użytkujących budynek 126, Sposób przygotowania ciepłej wody Centralne Rodzaj systemu grzewczego budynku Centralne Współczynnik kształtu A/V 0, Inne dane charakteryzujące budynek brak 0, Współczynniki przenikania ciepła przez przegrody budowlane Stan przed termomodernizacją Stan po termomodernizacji Ściany zewnętrzne 1,16; 0,27; 1,29 0,20; 0,19; 0, Strop piwnicy 1,22 1, Okna 1,30; 1,30 1,30; 1, Drzwi/bramy 1,80; 2,50 1,80; 1, Stropodach 0,19 0, Podłogi na gruncie 0,86; 0,83 0,30; 0, Ściany na gruncie 1,27 0, Sprawności składowe systemu grzewczego Stan przed termomodernizacją Stan po termomodernizacji Sprawność wytwarzania 0,980 0, Sprawność przesyłania 0,800 0, Sprawność regulacji 0,770 0, Sprawność akumulacji 1,000 1, Uwzględnienie przerwy na ogrzewanie w okresie tygodnia 1,000 1, Uwzględnienie przerwy na ogrzewanie w ciągu doby 1,000 0,950

7 Charakterystyka systemu wentylacji Stan przed termomodernizacją Stan po termomodernizacji Rodzaj wentylacji Sposób doprowadzenia i odprowadzenia powietrza Wentylacja grawitacyjna stolarka/kanały grawitacyjne Wentylacja grawitacyjna stolarka/kanały grawitacyjne Strumień powietrza wentylacyjnego 1740, , Liczba wymian 0,56 0, Charakterystyka energetyczna budynku Stan przed termomodernizacją Stan po termomodernizacji Obliczeniowa moc cieplna systemu grzewczego [kw] 65,48 46, Obliczeniowa moc cieplna na przygotowanie cwu [kw] 4,14 4, Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczenie zużycia energii na przygotowanie ciepłej wody [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 3 rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] 260,08 120,47 430,82 130,81 15,23 13,33 547, ,65 32,73 38,58 11,71 117,03 35, Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1 GJ na ogrzewanie 52,85 52, Opłata za 1 MW mocy zamówionej na ogrzewanie na miesiąc 12285, , Opłata za podgrzanie 1m 3 wody użytkowej 0,00 0, Opłata za 1 MW mocy zamówionej na podgrzanie cwu na miesiąc 12285, , Opłata za ogrzanie 1m 2 powierzchni użytkowej na miesiąc 4,54 2,41

8 Opłata abonamentowa 0,00 0, Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] ,98 Roczne zmniejszenie zapotrzebowania na energię [%] Planowane koszty całkowite [zł] ,98 Premia termomodernizacyjna [zł] 37804,43 Roczna oszczędność kosztów energii [zł/rok] 18902,21 67,71

9 9 3. Wykaz dokumentów i danych źródłowych 3.1. Ustawy i Rozporządzenia 1. Ustawa "prawo budowlane" z dnia 7 lipca 1994r. z późniejszymi zmianami 2. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzór kart audytów, a także algorytmy opłacalności przedsięwzięcia termomodernizacyjnego 3. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego sposobu weryfikacji audytu energetycznego i części audytu remontowego oraz szczegółowych warunków, jakie powinny spełniać podmioty, którym BGK może zlecać wykonanie weryfikacji audytów 4. Ustawa "o wspieraniu termomodernizacji i remontów" z dnia 21 listopad 2008r. z późniejszymi zmianami 5. Ustawa z dnia 29 sierpnia 2014 r. o charakterystyce energetycznej budynków 6. Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej Normy techniczne 1. PN-EN ISO Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. 2. PN-EN ISO 13790:2009 Energetyczne właściwości użytkowe budynków. Obliczenia zużycia energii na potrzeby ogrzewania i chłodzenia. 3. PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. 4. PN-82/B Temperatury ogrzewanych pomieszczeń w budynkach. 5. PN-82/B Temperatury obliczeniowe zewnętrzne. 6. PN-EN 12831:2006 Metoda obliczania projektowanego obciążenia cieplnego Materiały przekazane przez inwestora 1. Dokumentacja techniczna 2. Informacje techniczne przekazane przez inwestora 3.4. Inne materiały oraz programy komputerowe 1. Materiały z przeprowadzonej wizji lokalnej 2. Program komputerowy ArCADiasoft Chudzik sp. j. ArCADia-TERMO PRO Wytyczne oraz uwagi inwestora 1. Obniżenie kosztów ogrzewania 2. Wykorzystanie kredytu bankowego i pomocy Państwa na warunkach określonych w Ustawie Termomodernizacyjnej 3. Maksymalna wielkość środków własnych inwestora, stanowiących możliwy do zadeklarowania udział własny przeznaczony na pokrycie kosztów przedsięwzięcia termomodernizacyjnego wynosi:

10 zł 4. Kwota kredytu możliwego do zaciągnięcia przez inwestora:: zł

11 11 4. Inwentaryzacja techniczno-budowlana budynku 4.1. Ogólne dane techniczne Konstrukcja/technologia budynku - tradycyjna Kubatura budynku ,93 m 3 Kubatura ogrzewania ,93 m 3 Powierzchnia netto budynku ,56 m 2 Powierzchnia użytkowa części mieszkalnej - 0,00 m 2 Współczynnik kształtu - 0,41 m -1 Powierzchnia zabudowy budynku - 468,12 m 2 Ilość mieszkań - 0,00 Ilość mieszkańców - 126, Dokumentacja techniczna budynku Dokumentacja techniczna budynku znajduje się w załączniku stanowiącym integralną część audytu energetycznego. Usytuowanie budynku w stosunku do stron świata 4.3. Opis techniczny podstawowych elementów budynku Zbiorcza charakterystyka przegród budowlanych Ściany zewnętrzne 1,16; 0,27; 1,29 W/(m 2 K) Strop piwnicy 1,22 W/(m 2 K) Okna 1,30; 1,30 W/(m 2 K) Drzwi/bramy 1,80; 2,50 W/(m 2 K) Stropodach 0,19 W/(m 2 K) Podłogi na gruncie 0,86; 0,83 W/(m 2 K) Ściany na gruncie 1,27 W/(m 2 K)

12 Taryfy i opłaty Ceny ciepła - c.o. Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1 GJ na ogrzewanie 52,85 zł/gj 52,85 zł/gj Opłata za 1 MW mocy zamówionej na ogrzewanie 12285,76 zł/mw/mc 12285,76 zł/mw/mc Inne koszty, abonament 0,00 zł/mc 0,00 zł/mc Ceny ciepła - c.w.u. Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1 GJ 52,85 zł/gj 52,85 zł/gj Opłata za 1 MW mocy zamówionej na podgrzanie c.w.u ,76 zł/mw/mc 12285,76 zł/mw/mc Inne koszty, abonament 0,00 zł/mc 0,00 zł/mc 4.5. Charakterystyka systemu grzewczego Wytwarzanie Węzeł ciepłowniczy kompaktowy z obudową, o mocy nominalnej do 100kW H,g = 0,980 Ciepło z ciepłowni węglowej Przesyłanie ciepła Regulacja systemu grzewczego C.o. wodne z lokalnego źródła ciepła usytuowanego w ogrzewanym budynku z niezaizolowanymi przewodami, armaturą i urządzeniami, które są zainstalowane w przestrzeni nieogrzewanej Ogrzewanie wodne z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej bez automatycznej regulacji miejscowej H,d = 0,800 H,e = 0,770 Akumulacje ciepła Brak zasobnika buforowego H,s = 1,000 Czas ogrzewania w okresie tygodnia Przerwy w ogrzewaniu w okresie doby Liczba dni: 7 dni wt = 1,000 Liczba godzin: Bez przerw wd = 1,000 Sprawność całkowita systemu grzewczego H,tot = H,g H,d H,e H,s = 0,604 Informacje uzupełniające dotyczące przerw w ogrzewaniu Modernizacja systemu grzewczego po 1984 r. Instalacja nie była modernizowana po 1984 r.... wymagany próg oszczędności: 25% Moc cieplna zamówiona (centralne ogrzewanie) --- MW 4.6. Charakterystyka instalacji ciepłej wody użytkowej Wytwarzanie ciepła Węzeł cieplny kompaktowy z obudową, o mocy nominalnej do 100 kw W,g = 0,980 Przesył ciepłej wody Liczba punktów poboru ciepłej wody do 30 W,d = 0,700

13 13 Akumulacja ciepła Brak zasobnika W,s = 1,000 Sprawność całkowita systemu c.w.u. W,tot = W, g W, d W, s = 0,686 Moc cieplna zamówiona (ciepła woda użytkowa) --- MW 4.7. Charakterystyka systemu wentylacji Rodzaj wentylacji Sposób doprowadzania i odprowadzania powietrza Strumień powietrza wentylacyjnego Wentylacja grawitacyjna stolarka/kanały grawitacyjne 1740,19 Krotność wymian powietrza 0,56 Wentylacja w budynku zapewnia prawidłowe przewietrzanie. W okresie zimowym na skutek nadmiernego napływu powietrza zimnego mogą następować wysokie straty ciepła na ogrzewanie powietrza wentylacyjnego.

14 14 5. Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień i przedsięwzięć termomodernizacyjnych Rodzaj przegrody lub instalacji Stropodach Podłoga na gruncie parter Podłoga na gruncie piwnica Ściana pionowa w gruncie piwnicy Ściana zewnętrzna Strop wewnętrzny między 12 st a 20 st Ściana zewnętrzna docieplona Ściana zewnętrzna piwnica cokół Modernizacja przegrody Drzwi zewnętrzne drewniane System grzewczy Instalacja ciepłej wody użytkowej Charakterystyka stanu istniejącego i możliwości poprawy Stropodach docieplony dodatkowe docieplenie do WT 2021 to tylko 4 cm granulatu wełny mineralnej, czas zwrotu w przypadku ocieplenia wyniesie 137lat co czyni inwestycję nieopłacalną. Nie zaleca się modernizacji przegrody. Podłoga na gruncie o grubości 0,35m, beton zaizolowany papą asfaltową, wykończenie jastrychem gipsowym oraz wykładziną podłogową. Zalecana modernizacja. Brak modernizacji ze względu na wymagany niski opór. Przegroda zagłębiona w gruncie, grubość 0,38m; mur z cegły dziurawki obustronnie tynkowany, zaizolowany papą od strony zewnętrznej. Ściana zewnętrzna o grubości 0,38m; mur z cegły dziurawki 36 cm, obustronnie tynkowany. Zaleca się docieplenie przegrody. Strop nie opłacalny do docieplenia. Ściana zewnętrzna o grubości 0,38m; mur z cegły dziurawki 36 cm, obustronnie tynkowany. Docieplona styropianem 10 cm. Według warunków WT 2021 należy docieplić przegrodę 6 cm warstwą styropianu, jednak czas zwrotu wynosi 82 lat, przedstawia się opcję docieplenia. Przegroda zagłębiona w gruncie, grubość 0,38m; mur z cegły dziurawki obustronnie tynkowany. Zalecane docieplenie przegrody. Stolarka drewniana, duże straty ciepła, zalecana modernizacja. System grzewczy do modernizacji. Stare grzejniki sztuk 67, przewody, brak zaworów termostatycznych do regulacji miejscowej. Zaleca się modernizację. System cwu w dobrym stanie, zaleca się modernizację w postaci montażu automatyki ograniczającej pracę pompy cyrkulacyjnej.

15 15 6. Dokumentacja wyboru optymalnych wariantów przedsięwzięcia termomodernizacyjnego 6.1 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie przez ściany, stropy i stropodachy Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Podłoga na gruncie parter Ocieplenie podłogi na oczyszczonym podłożu płytami ze styropianu twardego, następnie wylewka betonowa, folia, oraz posadzka zgodnie z życzeniem inwestora, mieszczące się w kosztach 1 m2 modernizacji. Rozpatruje się warianty różniące się grubością izolacji warstwy termicznej: Wariant 1- o grubości warstwy, przy której spełnione będzie spełnione wymaganie wielkości oporu cieplnego R>= 3,33 m 2 K)/W Wariant 1.1 o grubości warstwy izolacji o 1 cm większej niż w wariancie pierwszym Wariant 1.2 o grubości warstwy izolacji o 2 cm większej niż w wariancie pierwszym Proponowany materiał dodatkowej izolacji: Wariant 1, Płyta styropianowa EPS PODŁOGA, = 0,036 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 280,00m 2 Powierzchnia przegrody do ocieplenia Ak: 280,00m 2 Stopniodni: 3935,60 dzień K/rok two= 20,00 o C tzo= -20,00 o C Wariant numer Stan istniejący Wariant 1 Wariant 1.1 Wariant 1.2 Opłata za 1 GJ Oz zł/gj 52,85 52,85 52,85 52,85 Opłata za 1 MW Om zł (MW * m-c) 12285, , , ,76 Inne koszty, abonament Ab zł/mc 0,00 0,00 0,00 0,00 Grubość proponowanej dodatkowej izolacji b cm Współczynnik przenikania ciepła U W/(m 2 K) 0,865 0,296 0,273 0,254 Opór cieplny R (m 2 K)/W 1,16 3,38 3,66 3,93 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 2,22 2,50 2,78 Straty ciepła na przenikanie Q GJ 82,32 28,18 26,04 24,20 Zapotrzebowanie na moc cieplną q MW 0,0097 0,0033 0,0031 0,0028 Roczna oszczędność kosztów O zł/rok , , ,81 Cena jednostkowa usprawnienia K j zł/m ,18 85,64 90,32 Koszty realizacji usprawnienia N u zł , , ,60 Prosty czas zwrotu SPBT lata --- 5,98 6,07 6,20 Optymalnym wariantem przedsięwzięcia jest Wariant 1 Optymalny wariant wybrano na podstawie najniższego czasu zwrotu SPBT. Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 22730,40 zł Prosty czas zwrotu wariantu optymalnego: 5,98 lat Optymalna grubość dodatkowej izolacji: 8 cm Informacje uzupełniające: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego i materiałów, których koszty są zmienne w funkcji grubości ocieplenia.

16 16 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna Ocieplenie ściany budynku poprzez przyklejenie na oczyszczonym podłożu płytami ze styropianu z pełną warstwę kleju, oraz kołkowanie 6 szt/m2. Naniesienie warstwy zbrojącej z siatką z włókna szklanego. Rozpatruje się warianty różniące się grubością izolacji warstwy termicznej: Wariant 1- o grubości warstwy, przy której spełnione będzie spełnione wymaganie wielkości oporu cieplnego R>= 5,0 m 2 K)/W Wariant 1.1 o grubości warstwy izolacji o 1 cm większej niż w wariancie pierwszym Wariant 1.2 o grubości warstwy izolacji o 2 cm większej niż w wariancie pierwszym Proponowany materiał dodatkowej izolacji: Wariant 1, Płyta styropianowa EPS FASADA, = 0,036 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 450,04m 2 Powierzchnia przegrody do ocieplenia Ak: 535,15m 2 Stopniodni: 3935,60 dzień K/rok two= 20,00 o C tzo= -20,00 o C Wariant numer Stan istniejący Wariant 1 Wariant 1.1 Wariant 1.2 Opłata za 1 GJ Oz zł/gj 52,85 52,85 52,85 52,85 Opłata za 1 MW Om zł (MW * m-c) 12285, , , ,76 Inne koszty, abonament Ab zł/mc 0,00 0,00 0,00 0,00 Grubość proponowanej dodatkowej izolacji b cm Współczynnik przenikania ciepła U W/(m 2 K) 1,161 0,199 0,188 0,179 Opór cieplny R (m 2 K)/W 0,86 5,03 5,31 5,58 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 4,17 4,44 4,72 Straty ciepła na przenikanie Q GJ 177,60 30,43 28,84 27,41 Zapotrzebowanie na moc cieplną q MW 0,0209 0,0036 0,0034 0,0032 Roczna oszczędność kosztów O zł/rok , , ,76 Cena jednostkowa usprawnienia K j zł/m ,56 217,71 223,86 Koszty realizacji usprawnienia N u zł , , ,68 Prosty czas zwrotu SPBT lata ,96 11,16 11,36 Optymalnym wariantem przedsięwzięcia jest Wariant 1 Optymalny wariant wybrano na podstawie najniższego czasu zwrotu SPBT. Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: ,33 zł Prosty czas zwrotu wariantu optymalnego: 10,96 lat Optymalna grubość dodatkowej izolacji: 15 cm Informacje uzupełniające: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego i materiałów, których koszty są zmienne w funkcji grubości ocieplenia. Powierzchnie do nakładu zwiększono ze względu na koszty obróbki ościeży.

17 17 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna piwnica cokół Ocieplenie ściany budynku poprzez przyklejenie na oczyszczonym podłożu płytami ze styropianu z pełną warstwę kleju, oraz kołkowanie 6 szt/m2. Naniesienie warstwy zbrojącej z siatką z włókna szklanego. Rozpatruje się warianty różniące się grubością izolacji warstwy termicznej: Wariant 1- o grubości warstwy, przy której spełnione będzie spełnione wymaganie wielkości oporu cieplnego R>= 2,22 m 2 K)/W Wariant 1.1 o grubości warstwy izolacji o 1 cm większej niż w wariancie pierwszym Wariant 1.2 o grubości warstwy izolacji o 2 cm większej niż w wariancie pierwszym Proponowany materiał dodatkowej izolacji: Wariant 1, Płyta styropianowa EPS FASADA, = 0,040 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 26,39m 2 Powierzchnia przegrody do ocieplenia Ak: 29,32m 2 Stopniodni: 2159,60 dzień K/rok two= 12,00 o C tzo= -20,00 o C Wariant numer Stan istniejący Wariant 1 Wariant 1.1 Wariant 1.2 Opłata za 1 GJ Oz zł/gj 52,85 52,85 52,85 52,85 Opłata za 1 MW Om zł (MW * m-c) 12285, , , ,76 Inne koszty, abonament Ab zł/mc 0,00 0,00 0,00 0,00 Grubość proponowanej dodatkowej izolacji b cm Współczynnik przenikania ciepła U W/(m 2 K) 1,290 0,440 0,396 0,360 Opór cieplny R (m 2 K)/W 0,78 2,28 2,53 2,78 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 1,50 1,75 2,00 Straty ciepła na przenikanie Q GJ 6,35 2,16 1,95 1,77 Zapotrzebowanie na moc cieplną q MW 0,0011 0,0004 0,0003 0,0003 Roczna oszczędność kosztów O zł/rok ,30 344,04 357,77 Cena jednostkowa usprawnienia K j zł/m ,21 168,21 178,21 Koszty realizacji usprawnienia N u zł , , ,12 Prosty czas zwrotu SPBT lata ,99 14,34 14,60 Optymalnym wariantem przedsięwzięcia jest Wariant 1 Optymalny wariant wybrano na podstawie najniższego czasu zwrotu SPBT. Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 4580,08 zł Prosty czas zwrotu wariantu optymalnego: 13,99 lat Optymalna grubość dodatkowej izolacji: 6 cm Informacje uzupełniające: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego i materiałów, których koszty są zmienne w funkcji grubości ocieplenia. Powierzchnie do nakładu zwiększono ze względu na koszty obróbki ościeży.

18 18 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana pionowa w gruncie piwnicy Ocieplenie cokołu i przyziemia budynków poprzez przyklejenie na oczyszczonym podłożu płytami ze styroduru pełną warstwę kleju, oraz kołkowanie 6 szt/m2. Naniesienie warstwy zbrojącej z siatką z włókna szklanego. Poniżej poziomu terenu do głębokości 1 m wykonanie izolacji pionowej przez dwukrotne naniesienie powłoki z dysperbitu, oraz ułożenie folii kubełkowej zakończonej listwą. Wykonanie robót ziemnych z odkryciem i zakryciem ściany w gruncie. Rozpatruje się warianty różniące się grubością izolacji warstwy termicznej: Wariant 1- o grubości warstwy, przy której spełnione będzie spełnione wymaganie wielkości oporu cieplnego R>= 2,22 m2k)/w Wariant 1.1 o grubości warstwy izolacji o 1 cm większej niż w wariancie pierwszym Wariant 1.2 o grubości warstwy izolacji o 2 cm większej niż w wariancie pierwszym Proponowany materiał dodatkowej izolacji: Wariant 1, Płyty URSA XPS N-III-I grubość 60 mm, = 0,034 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 66,17m 2 Powierzchnia przegrody do ocieplenia Ak: 66,17m 2 Stopniodni: 2159,60 dzień K/rok two= 12,00 o C tzo= -20,00 o C Wariant numer Stan istniejący Wariant 1 Wariant 1.1 Wariant 1.2 Opłata za 1 GJ Oz zł/gj 52,85 52,85 52,85 52,85 Opłata za 1 MW Om zł (MW * m-c) 12285, , , ,76 Inne koszty, abonament Ab zł/mc 0,00 0,00 0,00 0,00 Grubość proponowanej dodatkowej izolacji b cm Współczynnik przenikania ciepła U W/(m 2 K) 1,272 0,443 0,392 0,351 Opór cieplny R (m 2 K)/W 0,79 2,26 2,55 2,84 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 1,47 1,76 2,06 Straty ciepła na przenikanie Q GJ 15,71 5,47 4,84 4,34 Zapotrzebowanie na moc cieplną q MW 0,0027 0,0009 0,0008 0,0007 Roczna oszczędność kosztów O zł/rok ,64 848,93 888,03 Cena jednostkowa usprawnienia K j zł/m ,53 450,53 475,32 Koszty realizacji usprawnienia N u zł , , ,92 Prosty czas zwrotu SPBT lata ,96 35,12 35,42 Optymalnym wariantem przedsięwzięcia jest Wariant 1 Optymalny wariant wybrano na podstawie najniższego czasu zwrotu SPBT. Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 27958,81 zł Prosty czas zwrotu wariantu optymalnego: 34,96 lat Optymalna grubość dodatkowej izolacji: 5 cm Informacje uzupełniające: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego i materiałów, których koszty są zmienne w funkcji grubości ocieplenia.

19 19 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna docieplona Ocieplenie ściany budynku poprzez przyklejenie na oczyszczonym podłożu płytami ze styropianu z pełną warstwę kleju, oraz kołkowanie 6 szt/m2. Naniesienie warstwy zbrojącej z siatką z włókna szklanego. Rozpatruje się warianty różniące się grubością izolacji warstwy termicznej: Wariant 1- o grubości warstwy, przy której spełnione będzie spełnione wymaganie wielkości oporu cieplnego R>= 5,0 m 2 K)/W Wariant 1.1 o grubości warstwy izolacji o 1 cm większej niż w wariancie pierwszym Wariant 1.2 o grubości warstwy izolacji o 2 cm większej niż w wariancie pierwszym Proponowany materiał dodatkowej izolacji: Wariant 1, Płyta styropianowa EPS FASADA, = 0,040 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 72,99m 2 Powierzchnia przegrody do ocieplenia Ak: 72,99m 2 Stopniodni: 3935,60 dzień K/rok two= 20,00 o C tzo= -20,00 o C Wariant numer Stan istniejący Wariant 1 Wariant 1.1 Wariant 1.2 Opłata za 1 GJ Oz zł/gj 52,85 52,85 52,85 52,85 Opłata za 1 MW Om zł (MW * m-c) 12285, , , ,76 Inne koszty, abonament Ab zł/mc 0,00 0,00 0,00 0,00 Grubość proponowanej dodatkowej izolacji b cm Współczynnik przenikania ciepła U W/(m 2 K) 0,274 0,194 0,185 0,177 Opór cieplny R (m 2 K)/W 3,65 5,15 5,40 5,65 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 1,50 1,75 2,00 Straty ciepła na przenikanie Q GJ 6,80 4,82 4,59 4,39 Zapotrzebowanie na moc cieplną q MW 0,0008 0,0006 0,0005 0,0005 Roczna oszczędność kosztów O zł/rok ,89 154,54 168,80 Cena jednostkowa usprawnienia K j zł/m ,21 175,71 192,35 Koszty realizacji usprawnienia N u zł , , ,13 Prosty czas zwrotu SPBT lata ,09 82,99 83,17 Optymalnym wariantem przedsięwzięcia jest Wariant 1 Optymalny wariant wybrano na podstawie najniższego czasu zwrotu SPBT. Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 11401,36 zł Prosty czas zwrotu wariantu optymalnego: 82,09 lat Optymalna grubość dodatkowej izolacji: 6 cm Informacje uzupełniające: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego i materiałów, których koszty są zmienne w funkcji grubości ocieplenia.

20 20 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Stropodach Ocieplenie stropodachu metoda wdmuchiwaną, poprzez wdmuchnięcie warstwy granulatu w miejsce pustki powietrznej. Rozpatruje się warianty różniące się grubością izolacji warstwy termicznej: Wariant 1- o grubości warstwy, przy której spełnione będzie spełnione wymaganie wielkości oporu cieplnego R>= 6,66 m2k)/w Wariant 1.1 o grubości warstwy izolacji o 1 cm większej niż w wariancie pierwszym Wariant 1.2 o grubości warstwy izolacji o 2 cm większej niż w wariancie pierwszym Proponowany materiał dodatkowej izolacji: Wariant 1, Wełna mineralna granulowana 80, = 0,050 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 430,00m 2 Powierzchnia przegrody do ocieplenia Ak: 430,00m 2 Stopniodni: 3935,60 dzień K/rok two= 20,00 o C tzo= -20,00 o C Wariant numer Stan istniejący Wariant 1 Wariant 1.1 Wariant 1.2 Opłata za 1 GJ Oz zł/gj 52,85 52,85 52,85 52,85 Opłata za 1 MW Om zł (MW * m-c) 12285, , , ,76 Inne koszty, abonament Ab zł/mc 0,00 0,00 0,00 0,00 Grubość proponowanej dodatkowej izolacji b cm Współczynnik przenikania ciepła U W/(m 2 K) 0,166 0,146 0,142 0,138 Opór cieplny R (m 2 K)/W 6,04 6,84 7,04 7,24 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 0,80 1,00 1,20 Straty ciepła na przenikanie Q GJ 24,21 21,38 20,77 20,20 Zapotrzebowanie na moc cieplną q MW 0,0028 0,0025 0,0024 0,0024 Roczna oszczędność kosztów O zł/rok ,75 241,38 281,65 Cena jednostkowa usprawnienia K j zł/m ,00 90,00 106,00 Koszty realizacji usprawnienia N u zł , , ,00 Prosty czas zwrotu SPBT lata ,10 160,33 161,83 Optymalnym wariantem przedsięwzięcia jest Wariant 1 Optymalny wariant wybrano na podstawie najniższego czasu zwrotu SPBT. Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 31820,00 zł Prosty czas zwrotu wariantu optymalnego: 160,10 lat Optymalna grubość dodatkowej izolacji: 4 cm Informacje uzupełniające: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego i materiałów, których koszty są zmienne w funkcji grubości ocieplenia.

21 Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien lub drzwi oraz poprawie systemu wentylacji Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja przegrody Drzwi zewnętrzne drewniane Minimalny strumień powietrza wentylacyjnego V: 43,44 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 6,98m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 6,98m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 6,98m 2 Stopień wyeksponowania budynku na działanie wiatru: Brak osłonięcia cr = 1,2,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 3935,60 dzień K/rok i = 20,00 o C e = -20,00 o C Wariant numer Stan istniejący W1 W2 W3 Opłata za 1 GJ zł/gj 52,85 52,85 52,85 52,85 Opłata za 1 MW zł/mw/mc 12285, , , ,76 Inne koszty, abonament zł/mc 0,00 0,00 0,00 0,00 Współczynnik c m 1,35 1,00 1,00 1,00 Współczynnik c r 1,20 0,85 0,85 0,85 Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 2,500 1,300 1,200 1,100 Straty ciepła na przenikanie Q GJ 14,48 7,57 7,33 7,10 Zapotrzebowanie na moc cieplną q MW 0,0015 0,0010 0,0009 0,0009 Roczna oszczędność kosztów O zł/rok ,08 461,73 478,38 Cena jednostkowa wymiany okien lub drzwi zł/m , , ,00 Koszt realizacji wymiany okien lub drzwi Nok zł , , ,00 Koszt realizacji modernizacji wentylacji Nw zł ,00 150,00 150,00 Prosty czas zwrotu SPBT lata ,94 20,73 21,47 Optymalnym wariantem przedsięwzięcia jest wariant nr 1 Optymalny wariant wybrano na podstawie najniższego czasu zwrotu SPBT. Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 8875,00 zł Prosty czas zwrotu wariantu optymalnego: 19,94 lat Stolarka bardzo szczelna ( a < 0,3 ) Modernizacja systemu wentylacji U= 1,30

22 Ocena opłacalności i wybór wariantu prowadzącego do zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej Obliczenia mocy cieplnej oraz zapotrzebowanie na ciepło do przygotowania cwu Stan istniejący Wariant 1 Ciepło właściwe wody cw [kj/(kg K)] 4,18 4,18 Gęstość wody ρw [kg/m 3 ] Temperatura ciepłej wody θw [ C] Temperatura zimnej wody θo [ C] Współczynnik korekcyjny kr [-] 0,55 0,55 Powierzchnia o regulowanej temperaturze Af [m 2 ] 1022, ,56 Jednostkowe dobowe zapotrzebowanie na c.w.u. VWI [dm 3 /(m 2 doba] 0,27 0,27 Czas użytkowania τ [h] 10,00 10,00 Współczynnik godzinowej nierównomierności Nh [-] 2,86 2,86 Sprawność wytwarzania ηw,g [-] 0,98 0,98 Sprawność przesyłu ηw,d [-] 0,70 0,80 Sprawność akumulacji ciepła ηw,s [-] 1,00 1,00 Obliczeniowe zapotrzebowanie ciepła Qcw [GJ/rok] 15,23 13,33 Max moc cieplna qcwu [kw] 4,14 4, Ocena opłacalności modernizacji instalacji cwu Stan istniejący Wariant 1 Opłata za 1 GJ [zł/gj] 52,85 52,85 Opłata za 1 MW mocy zamówionej na podgrzanie cwu [zł/mw] 12285, ,76 Inne koszty, abonament [zł] 0,00 0,00 Roczna oszczędność kosztów O [zł/a] ,64 Koszt modernizacji Nu [zł] ,00 SPBT [lat] --- 9, Uproszczona kalkulacja kosztów modernizacji instalacji cwu dla wariantu optymalnego Planowane usprawnienia: Nakłady Automatyka ograniczająca pracę cyrkulacji C.W.U. 1000, Suma: 1000,00

23 Opis zastosowanych ulepszeń dotyczących poprawy sprawności systemu c.w.u. Usprawnienia termomodernizacyjne Ulepszenie sprawności wytwarzania g Ulepszenie sprawności przesyłu d Ulepszenie sprawności akumulacji s Opis zastosowanych usprawnień Brak modernizacji. Ograniczenie pracy. Brak modernizacji Ocena opłacalności i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność cieplną systemu grzewczego Ocena opłacalności modernizacji instalacji grzewczej Stan istniejący Wariant 1 Opłata za 1 GJ na ogrzewanie [zł/gj] 52,85 52,85 Opłata za 1 MW mocy zamówionej na ogrzewanie [zł/mw] 12285, ,76 Inne koszty, abonament [zł] 0,00 0,00 Sezonowe zapotrzebowanie na ciepło [GJ] 260,08 Obliczeniowa moc cieplna systemu grzewczego [MW] 0,0655 Sprawność systemu grzewczego 0,604 0,875 Roczna oszczędność kosztów O [zł/a] ,72 Koszt modernizacji [zł] ,00 SPBT [lat] , Rodzaje usprawnień termomodernizacyjnych składające się na optymalny wariant przedsięwzięcia termomodernizacyjnego poprawiające sprawność systemu grzewczego Usprawnienia termomodernizacyjne Stan przed termomodernizacją Sprawność wytwarzania H,g 0,980 0,980 Sprawność przesyłania H,d 0,800 0,960 Sprawność regulacji H,e 0,770 0,930 Sprawność wykorzystania H,s 1,000 1,000 Współczynnik tygodniowych przerw w ogrzewaniu wt 1,000 1,000 Współczynnik dobowych przerw w ogrzewaniu wd 1,000 0,950 Stan po termomodernizacji

24 Uproszczona kalkulacja kosztów przedsięwzięcia poprawiającego sprawność systemu grzewczego Planowane usprawnienia: Nakłady Wymiana przewodów wraz z nową izolacją 53600,00 Montaż systemu podmieszania wraz z automatyką ograniczającą czas pracy 19000,00 Wymiana grzejników sztuk ,00 Suma: , Opis zastosowanych ulepszeń dotyczących poprawy sprawności systemu grzewczego Usprawnienia termomodernizacyjne Ulepszenie sprawności wytwarzania g Ulepszenie sprawności przesyłu d Ulepszenie sprawności regulacji e Ulepszenie sprawności akumulacji s Ulepszenie dotyczące przerw w ogrzewaniu wt i wd Opis zastosowanych usprawnień Brak modernizacji. Wymiana i izolacja przewodów. Montaż systemu podmieszania, automatyki ograniczającej czas pracy, oraz wymianę grzejników sztuk 67,. Brak modernizacji. Przerwy dostosowane do czasu użytkowania. Koszty zawarto wraz z montażem systemu podmieszania.

25 25 7. Dokumentacja wykonania kolejnych kroków algorytmu służącego wybraniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Zestawienie wybranych usprawnień i wariantów termomodernizacyjnych w kolejności rosnącej wartości SPBT Lp. Rodzaj i zakres usprawnienia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Planowane koszty robót [zł] SPBT 1. Modernizacja przegrody Podłoga na gruncie parter 22730,40 zł 5,98 2. Modernizacja systemu ciepłej wody użytkowej 1000,00 zł 9,94 3. Modernizacja przegrody Ściana zewnętrzna ,33 zł 10,96 4. Modernizacja przegrody Ściana zewnętrzna piwnica cokół 4580,08 zł 13,99 5. Modernizacja przegrody Drzwi zewnętrzne drewniane 8875,00 zł 19,94 6. Modernizacja przegrody Ściana pionowa w gruncie piwnicy 27958,81 zł 34,96 7. Modernizacja przegrody Ściana zewnętrzna docieplona 11401,36 zł 82,09 8. Modernizacja przegrody Stropodach 31820,00 zł 160,10 9. Dokumentacja 15000,00 zł --- [lat] Modernizacja systemu grzewczego ,00 18, Określenie kosztów poszczególnych wariantów przedsięwzięcia termomodernizacyjnego Wariant 1 Usprawnienie Koszt 1 Modernizacja przegrody Podłoga na gruncie parter 22730,40 2 Modernizacja systemu ciepłej wody użytkowej 1000,00 3 Modernizacja przegrody Ściana zewnętrzna ,33 4 Modernizacja przegrody Ściana zewnętrzna piwnica cokół 4580,08 5 Modernizacja przegrody Drzwi zewnętrzne drewniane 8875,00 6 Modernizacja przegrody Ściana pionowa w gruncie piwnicy 27958,81 7 Modernizacja przegrody Ściana zewnętrzna docieplona 11401,36 8 Modernizacja przegrody Stropodach 31820,00 9 Modernizacja systemu grzewczego ,00 10 Dokumentacja 15000,00 Całkowity koszt ,98

26 26 Wariant 2 Usprawnienie Koszt 1 Modernizacja przegrody Podłoga na gruncie parter 22730,40 2 Modernizacja systemu ciepłej wody użytkowej 1000,00 3 Modernizacja przegrody Ściana zewnętrzna ,33 4 Modernizacja przegrody Ściana zewnętrzna piwnica cokół 4580,08 5 Modernizacja przegrody Drzwi zewnętrzne drewniane 8875,00 6 Modernizacja przegrody Ściana pionowa w gruncie piwnicy 27958,81 7 Modernizacja przegrody Ściana zewnętrzna docieplona 11401,36 8 Modernizacja systemu grzewczego ,00 9 Dokumentacja 15000,00 Całkowity koszt ,98 Wariant 3 Usprawnienie Koszt 1 Modernizacja przegrody Podłoga na gruncie parter 22730,40 2 Modernizacja systemu ciepłej wody użytkowej 1000,00 3 Modernizacja przegrody Ściana zewnętrzna ,33 4 Modernizacja przegrody Ściana zewnętrzna piwnica cokół 4580,08 5 Modernizacja przegrody Drzwi zewnętrzne drewniane 8875,00 6 Modernizacja przegrody Ściana pionowa w gruncie piwnicy 27958,81 7 Modernizacja systemu grzewczego ,00 8 Dokumentacja 15000,00 Całkowity koszt ,62 Wariant 4 Usprawnienie Koszt 1 Modernizacja przegrody Podłoga na gruncie parter 22730,40 2 Modernizacja systemu ciepłej wody użytkowej 1000,00 3 Modernizacja przegrody Ściana zewnętrzna ,33 4 Modernizacja przegrody Ściana zewnętrzna piwnica cokół 4580,08 5 Modernizacja przegrody Drzwi zewnętrzne drewniane 8875,00 6 Modernizacja systemu grzewczego ,00 7 Dokumentacja 15000,00 Całkowity koszt ,81

27 27 Wariant 5 Usprawnienie Koszt 1 Modernizacja przegrody Podłoga na gruncie parter 22730,40 2 Modernizacja systemu ciepłej wody użytkowej 1000,00 3 Modernizacja przegrody Ściana zewnętrzna ,33 4 Modernizacja przegrody Ściana zewnętrzna piwnica cokół 4580,08 5 Modernizacja systemu grzewczego ,00 6 Dokumentacja 15000,00 Całkowity koszt ,81 Wariant 6 Usprawnienie Koszt 1 Modernizacja przegrody Podłoga na gruncie parter 22730,40 2 Modernizacja systemu ciepłej wody użytkowej 1000,00 3 Modernizacja przegrody Ściana zewnętrzna ,33 4 Modernizacja systemu grzewczego ,00 5 Dokumentacja 15000,00 Całkowity koszt ,73 Wariant 7 Usprawnienie Koszt 1 Modernizacja przegrody Podłoga na gruncie parter 22730,40 2 Modernizacja systemu ciepłej wody użytkowej 1000,00 3 Modernizacja systemu grzewczego ,00 4 Dokumentacja 15000,00 Całkowity koszt ,40 Wariant 8 Usprawnienie Koszt 1 Modernizacja przegrody Podłoga na gruncie parter 22730,40 2 Modernizacja systemu grzewczego ,00 3 Dokumentacja 15000,00 Całkowity koszt ,40

28 28 Wariant 9 Usprawnienie Koszt 1 Modernizacja systemu grzewczego ,00 2 Dokumentacja 15000,00 Całkowity koszt , Wyniki komputerowych obliczeń dla poszczególnych wariantów przedsięwzięcia Wariant sumaryczna strata ciepła budynku roczne zapotrzebowanie energii budynku średnia temperatura pomieszczeń ogrzewanych powierzchnia pomieszczeń ogrzewanych kubatura pomieszczeń ogrzewanych kubatura budynku kubatura przestrzeni ogrzewanej wskaźnik cieplny budynku stosunek pow. przegród zewnętrznych do kubatury przestrzeni ogrzewanej A/V [MW] [GJ] o C m 2 m 3 m 3 m 3 W/m 3 1/m 0 0, ,08 18, , , , ,93 20,99 0,41 1 0, ,47 18, , , , ,93 12,38 0,41 2 0, ,77 18, , , , ,93 12,49 0,41 3 0, ,44 18, , , , ,93 12,56 0,41 4 0, ,44 18, , , , ,93 13,13 0,41 5 0, ,84 18, , , , ,93 13,13 0,41 6 0, ,90 18, , , , ,93 13,36 0,41 7 0, ,56 18, , , , ,93 18,94 0,41 8 0, ,56 18, , , , ,93 18,94 0,41 9 0, ,08 18, , , , ,93 20,99 0,41

29 Obliczenia oszczędności kosztów wynikających z przeprowadzenia przedsięwzięcia termomodernizacyjnego Wariant Qh0,1co qh0,1co Q0,1cwu q0,1cwu 0,1 wt0,1 wd0,1 Q0,1 O0,1 O % O GJ GJ MW MW 260,08 15,23 0,0655 0, ,47 13,33 0,0462 0, ,77 13,33 0,0462 0, ,44 13,33 0,0464 0, ,44 13,33 0,0466 0, ,84 13,33 0,0469 0, ,90 13,33 0,0476 0, ,56 13,33 0,0649 0, ,56 15,23 0,0649 0, ,08 15,23 0,0655 0, GJ zł zł % 0,60 1,00 1,00 448, , ,87 1,00 0,95 144, , ,21 55,64 0,87 1,00 0,95 141, , ,03 56,09 0,87 1,00 0,95 143, , ,17 55,72 0,87 1,00 0,95 143, , ,68 55,64 0,87 1,00 0,95 146, , ,95 55,10 0,87 1,00 0,95 146, , ,29 54,79 0,87 1,00 0,95 292, , ,28 24,57 0,87 1,00 0,95 294, , ,86 24,28 0,87 1,00 0,95 299, , ,56 23,25

30 Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku Wariant Planowane koszty całkowite Roczna oszczędność kosztów energii O Procentowa oszczędność zapotrz. na energię ,98 zł 18902,21 67,71% ,98 zł 19058,03 68,37% ,62 zł 18932,17 67,96% ,81 zł 18902,68 67,96% ,81 zł 18719,95 67,38% ,73 zł 18613,29 67,36% ,40 zł 8349,28 34,84% ,40 zł 8248,86 34,41% Planowana kwota środków własnych i kwota kredytu 76000,00 20,02% ,9 8 79,98% 76000,00 21,86% ,9 8 78,14% 76000,00 22,60% ,6 2 77,40% 76000,00 24,65% ,8 1 75,35% 76000,00 25,38% ,8 1 74,62% 76000,00 25,77% ,7 3 74,23% 76000,00 41,83% ,4 0 58,17% 76000,00 42,06% ,4 0 57,94% Premia termomodernizacyjna 20% kredytu 16% kosztów całkowityc h 60706, , , , , , , , , , , , , , , ,86 Dwukrot ność rocznej oszczęd ności kosztów energii 37804, , , , , , , , ,00 zł 7899,56 33,31% 76000,00 48,12% 16390, , , ,00 51,88% Optymalnym wariantem przedsięwzięcia termomodernizacyjnego jest wariant nr 1 gdyż: 1. Zmniejszenie rocznego zapotrzebowania na energię zużywaną na potrzeby ogrzewania oraz podgrzewania wody użytkowej jest większe niż: 25% 2. Kwota kredytu nie przekracza wartości zadeklarowanej 3. Środki własne konieczne na realizację przedsięwzięcia termomodernizacyjnego nie przekraczają

31 31 zadeklarowanych przez inwestora środków w kwocie 76000,00 zł 7.6. Charakterystyka optymalnego wariantu przedsięwzięcia termomodernizacyjnego - planowany koszt całkowity ,98 zł - planowana kwota środków własnych ,00 zł - planowana kwota kredytu ,98 zł - przewidywana premia termomodernizacyjna ,43 zł - roczne oszczędności kosztów energii ,21 zł tj. 55,64 %

32 32 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji. P1 Usprawnienie: Modernizacja przegrody Podłoga na gruncie parter pow. 280 m2 Wymagana grubość dodatkowej warstwy izolacji termicznej: 8 cm Zastosowany materiał izolacji termicznej: Płyta styropianowa EPS PODŁOGA Uwagi: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego i materiałów, których koszty są zmienne w funkcji grubości ocieplenia. P2 Usprawnienie: Modernizacja przegrody Ściana zewnętrzna pow. 450,04 m2 Wymagana grubość dodatkowej warstwy izolacji termicznej: 15 cm Zastosowany materiał izolacji termicznej: Płyta styropianowa EPS FASADA Uwagi: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego i materiałów, których koszty są zmienne w funkcji grubości ocieplenia. P3 Usprawnienie: Modernizacja przegrody Ściana zewnętrzna piwnica cokół pow. 26,39 m2 Wymagana grubość dodatkowej warstwy izolacji termicznej: 6 cm Zastosowany materiał izolacji termicznej: Płyta styropianowa EPS FASADA P4 Usprawnienie: Modernizacja przegrody Ściana pionowa w gruncie piwnicy pow. 66,17 m2 Wymagana grubość dodatkowej warstwy izolacji termicznej: 5 cm Zastosowany materiał izolacji termicznej: Płyty URSA XPS N-III-I grubość 60 mm Uwagi: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego i materiałów, których koszty są zmienne w funkcji grubości ocieplenia. P5 Usprawnienie: Modernizacja przegrody Ściana zewnętrzna docieplona 72,99 m2 Wymagana grubość dodatkowej warstwy izolacji termicznej: 6 cm Zastosowany materiał izolacji termicznej: Płyta styropianowa EPS FASADA Uwagi: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego i materiałów, których koszty są zmienne w funkcji grubości ocieplenia.

33 33 P6 Usprawnienie: Modernizacja przegrody Stropodach pow. 430 m2 Wymagana grubość dodatkowej warstwy izolacji termicznej: 4 cm Zastosowany materiał izolacji termicznej: Wełna mineralna granulowana 80 Uwagi: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego i materiałów, których koszty są zmienne w funkcji grubości ocieplenia. O1 Usprawnienie: Modernizacja przegrody Drzwi zewnętrzne drewniane Wymagany współczynnik U dla nowej stolarki: 1,300 W/(m 2 K) Wymagany typ stolarki: Stolarka bardzo szczelna ( a < 0,3 ) C.W.U. Usprawnienie: modernizacja instalacji ciepłej wody użytkowej Wymagany zakres prac modernizacyjnych: Automatyka ograniczająca pracę pompy cyrkulacyjnej. C.O. Usprawnienie: modernizacja instalacji grzewczej Wymagany zakres prac modernizacyjnych: Wymiana grzejników sztuk 67, przewodów, montaż systemu podmieszania, wprowadzenie przerw w ogrzewaniu

34 34 9. Podsumowanie i wnioski 9.1. W wyniku przeprowadzonej analizy wybrano wariant pierwszy za najbardziej optymalny obejmujący usprawnienia i planowane koszty przedstawione w tabeli poniżej. Zestawienie usprawnień i planowanych kosztów dla wariantu optymalnego. Usprawnienie Wariant 1 Koszt 1 Modernizacja przegrody Podłoga na gruncie parter 22730,40 2 Modernizacja systemu ciepłej wody użytkowej 1000,00 3 Modernizacja przegrody Ściana zewnętrzna ,33 4 Modernizacja przegrody Ściana zewnętrzna piwnica cokół 4580,08 5 Modernizacja przegrody Drzwi zewnętrzne drewniane 8875,00 6 Modernizacja przegrody Ściana pionowa w gruncie piwnicy 27958,81 7 Modernizacja przegrody Ściana zewnętrzna docieplona 11401,36 8 Modernizacja przegrody Stropodach 31820,00 9 Modernizacja systemu grzewczego ,00 10 Dokumentacja 15000,00 Całkowity koszt , Koszt proponowanych rozwiązań termomodernizacyjnych wynosi ,98 zł z obowiązującym podatkiem VAT. 9.3 Stosowane w termomodernizacji technologie oraz materiały musza być dopuszczone do stosowania w Polsce przez Instytut Techniki Budowlanej i inne instytucje do tego uprawnione. Wykonawca zobowiązany jest przedstawić odpowiednie dokumenty stanowiące podstawę do stosowania w budownictwie, czyli certyfikaty oraz aprobaty techniczne lub deklaracje zgodności. 9.4 W zmodernizowanym obiekcie należy przewidzieć monitoring zużycia ciepła w celu umożliwienia podejmowania dalszych decyzji racjonalizacji zużycia ciepła

35 35 ZAŁĄCZNIK 1: STAN BUDYNKU PRZED TERMOMODERNIZACJĄ Obliczenia wartości współczynników U elementów budowlanych Obliczenia wartości współczynników U elementów budowlanych Kody Element Materiał 1 2 Opis Stropodach, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-1 Papa asfaltowa 0,002 0,180 0,011-2 Beton zwykły z kruszywa kamiennego ,200 1,300 0,154-3 Słabo wentylowane warstwy powietrzne 0,300 0,000 0,150-4 Wełna mineralna granulowana 80 0,200 0,050 4,000-5 Mur z cegły dziurawki 0,120 0,620 0,194-6 Filce, maty i płyty z wełny mineralnej 80 0,060 0,045 1,333-7 Strop z płyty Żerańskiej gr. 24 cm 0,240 1,330 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,10 - Grubość całkowita i U k 1,12-6,16 0,19 Podłoga na gruncie parter, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) 0,04-8 Piasek średni 0,300 0,400 0,750-9 Beton o średniej gęstości ,150 1,150 0,130-1 Papa asfaltowa 0,002 0,180 0, Jastrych gipsowy czysty ,040 1,000 0, Wykładzina podłogowa PCW 0,003 0,200 0, Kody Element Materiał 3 Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,17 - Grubość całkowita i U k 0,50-1,16 0,86 Opis Podłoga na gruncie piwnica, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-8 Piasek średni 0,300 0,400 0,750-9 Beton o średniej gęstości ,150 1,150 0, Papa asfaltowa izolacyjna gr. 4 mm 0,004 0,180 0,022 -

36 Jastrych gipsowy czysty ,050 0,520 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,17 - Grubość całkowita i U k 0,50-1,21 0,83 Ściana pionowa w gruncie piwnicy, przegroda jednorodna 63 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) 0,04-12 Papa asfaltowa izolacyjna gr. 4 mm 0,002 0,180 0, Tynk lub gładź cementowo-wapienna 0,010 0,820 0,012-5 Mur z cegły dziurawki 0,360 0,620 0, Tynk lub gładź cementowo-wapienna 0,010 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,38-0,79 1,27 Kody Element Materiał Opis Ściana zewnętrzna, przegroda jednorodna 63 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-14 Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Mur z cegły kratówki 0,360 0,560 0, Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,40-0,86 1,16 Okno zewnętrzne, przegroda jednorodna Grubość całkowita i U k ,3 Drzwi zewnętrzne, przegroda jednorodna Grubość całkowita i U k ,8 Strop wewnętrzny między 12 st a 20 st, przegroda jednorodna 65 Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,04-16 Parkiet 0,016 0,200 0, Jastrych gipsowy czysty ,040 0,520 0, Materiał Papa asfaltowa z dwustronną powłoka gr. 1,5 mm 0,002 0,180 0, Płyta pilśniowa MDF400 0,019 0,100 0, Strop DZ-3 gr. 24 cm 0,230 0,920 0,250 -

37 37 66 Kody Element Materiał Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,17 - Grubość całkowita i U k 0,31-0,82 1,22 Opis Drzwi zewnętrzne drewniane, przegroda jednorodna d R U c m W/(m K) m 2 K/W W/(m 2 K) Grubość całkowita i U k ,5 Ściana zewnętrzna docieplona, przegroda jednorodna 63 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) 0,04-20 Tynk silikatowy 0,010 0,800 0, Płyta styropianowa EPS FASADA 0,100 0,036 2, Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Mur z cegły kratówki 0,360 0,560 0, Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Kody Element Materiał 12 Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,51-3,65 0,27 Okno zewnętrzne piwnica, przegroda jednorodna Grubość całkowita i U k ,3 Opis Ściana zewnętrzna piwnica cokół, przegroda jednorodna 63 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-14 Tynk lub gładź cementowo-wapienna 0,010 0,820 0,012-5 Mur z cegły dziurawki 0,360 0,620 0, Tynk lub gładź cementowo-wapienna 0,010 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,38-0,78 1,29

38 38 Zestawienie obliczeniowych strumieni powietrza Rodzaj budynku: Zestawienie obliczeniowych strumieni powietrza dla Piwnica 8 stopni Magazyn Wentylacja grawitacyjna Nazwa pomieszczenia/strefy 1 Piwnica 8 stopni Af V β Vve,1 bve,1 Vve,2 bve,2 Vve,3 bve,3 Vve,4 bve,4 Hve m 2 m 3 - m 3 /h - m 3 /h - m 3 /h - m 3 /h - W/K 179, ,2 5 0,20 51,62 0,20 80,65 0,20 10,32 0,80 80,65 0,80 33,08 Rodzaj budynku: Zestawienie obliczeniowych strumieni powietrza dla 20 stopni Oświata Wentylacja grawitacyjna Nazwa pomieszczenia/strefy 1 Część główna 20 st Af V β Vve,1 bve,1 Vve,2 bve,2 Vve,3 bve,3 Vve,4 bve,4 Hve m 2 m 3 - m 3 /h - m 3 /h - m 3 /h - m 3 /h - W/K 843, , 69 0, , 17 0,20 539,7 4 0,20 340,0 3 0,80 539,7 4 0,80 383,9 3

39 39 Obliczenia zbiorcze dla strefy Piwnica 8 stopni Temperatura wewnętrzna strefy i 12,00 o C Pole powierzchni pomieszczeń o regulowanej temperaturze Af 179,2 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi qint 12,0 W/m 2 Pojemność cieplna budynku Cm J/K Stała czasowa budynku 155,8 h Udział granicznych potrzeb ciepła H,lim 1,1 - - ah 11,4 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji QH,nd,n kwh/m-c Miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C -4,6 0,3 1,0 8,0 12,5 16,8 16,9 17,7 14,3 6,8 2,0-1,2 Liczba godzin w miesiącu tm, h Miesięczna strata ciepła przez przenikanie QH,th=10-3 Htr ( i- e) tm kwh/m-c Miesięczna strata ciepła przez przenikanie z strefami ogrzewanymi QH,zy=10-3 Hzy ( i- i,yz) tm kwh/m-c Miesięczna strata ciepła przez przenikanie QH,ht=QH,t+QH,zy kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Qsol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Qint=qint 10-3 Af tm kwh/m-c Miesięczne zyski ciepła QH,gn=Qsol+Qint kwh/m-c ,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0, H=QH,gn/QH,ht 1,32 1,90 2,07 5,88-48,4 9-5,08-4,99-4,16-10,0 5 4,32 2,19 1,65 H,1 1,49 1,61 1,99 3,98 5,88 0,00 0,00 0,00 5,10 3,26 1,92 1,49 H,2 1,61 1,99 3,98 5,88 5,88 0,00 0,00 0,00 5,88 5,10 3,26 1,92 fh,m 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 Współczynnik wykorzystania zysków ciepła, H,gn Miesięczne zapotrzebowanie na energię QH,nd,n=QH,ht - H,gn QH,gn kwh/m-c 0,75 0,53 0,48 0,17-0,02-0,20-0,20-0,24-0,10 0,23 0,46 0,60 13,17 0,26 0,11 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,05 1,28 Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji QH,nd= (QH,nd,n), kwh/rok 14,9

40 40 Obliczenia zbiorcze dla strefy 20 stopni Temperatura wewnętrzna strefy i 20,00 o C Pole powierzchni pomieszczeń o regulowanej temperaturze Af 843,3 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi qint 5,4 W/m 2 Pojemność cieplna budynku Cm J/K Stała czasowa budynku 41,7 h Udział granicznych potrzeb ciepła H,lim 1,3 - - ah 3,8 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji QH,nd,n kwh/m-c Miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C -4,6 0,3 1,0 8,0 12,5 16,8 16,9 17,7 14,3 6,8 2,0-1,2 Liczba godzin w miesiącu tm, h Miesięczna strata ciepła przez przenikanie QH,th=10-3 Htr ( i- e) tm kwh/m-c Miesięczna strata ciepła przez przenikanie z strefami ogrzewanymi QH,zy=10-3 Hzy ( i- i,yz) tm kwh/m-c 191, , , , , , , , , , , ,7 9 Miesięczna strata ciepła przez przenikanie QH,ht=QH,t+QH,zy kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Qsol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Qint=qint 10-3 Af tm kwh/m-c Miesięczne zyski ciepła QH,gn=Qsol+Qint kwh/m-c H=QH,gn/QH,ht 0,29 0,43 0,56 1,12 2,11 5,11 5,22 6,22 2,03 0,70 0,39 0,31 H,1 0,30 0,36 0,49 0,84 1,61 0,00 0,00 0,00 1,36 0,54 0,35 0,30 H,2 0,36 0,49 0,84 1,61 3,61 0,00 0,00 0,00 4,13 1,36 0,54 0,35 fh,m 1,00 1,00 1,00 0,65 0,00 0,00 0,00 0,00 0,00 0,93 1,00 1,00 Współczynnik wykorzystania zysków ciepła, H,gn 0,99 0,98 0,95 0,74 0,46 0,20 0,19 0,16 0,48 0,91 0,98 0,99 Miesięczne zapotrzebowanie na energię QH,nd,n=QH,ht - H,gn QH,gn kwh/m-c 18212, , , , ,0 3 5,42 5,03 1,99 207, , , ,23 Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji QH,nd= (QH,nd,n), kwh/rok 72230,2

41 41 Zestawienie stref Zestawienie stref Numer strefy Nazwa strefy A V t Zapotrzebowanie na ciepło - m 2 m 3 o C kwh/rok 1 Piwnica 8 stopni 179,22 403,25 12,00 14, stopni 843, ,69 20, ,15 Całkowite zapotrzebowanie strefy QH,nd [kwh/rok] 72245,01

42 42 ZAŁĄCZNIK 2: STAN BUDYNKU PO TERMOMODERNIZACJI Obliczenia wartości współczynników U elementów budowlanych Obliczenia wartości współczynników U elementów budowlanych Kody Element Materiał 1 Opis Stropodach, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-1 Wełna mineralna granulowana 80 0,040 0,050 0,800-2 Papa asfaltowa 0,002 0,180 0,011-3 Beton zwykły z kruszywa kamiennego ,200 1,300 0,154-4 Słabo wentylowane warstwy powietrzne 0,300 0,000 0,150-1 Wełna mineralna granulowana 80 0,200 0,050 4,000-5 Mur z cegły dziurawki 0,120 0,620 0,194-6 Filce, maty i płyty z wełny mineralnej 80 0,060 0,045 1,333-7 Strop z płyty Żerańskiej gr. 24 cm 0,240 1,330 0, Kody Element Materiał 2 3 Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,10 - Grubość całkowita i U k 1,16-6,96 0,19 Opis Podłoga na gruncie parter, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-8 Płyta styropianowa EPS PODŁOGA 0,080 0,036 2,222-9 Piasek średni 0,300 0,400 0, Beton o średniej gęstości ,150 1,150 0,130-2 Papa asfaltowa 0,002 0,180 0, Jastrych gipsowy czysty ,040 1,000 0, Wykładzina podłogowa PCW 0,003 0,200 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,17 - Grubość całkowita i U k 0,58-3,38 0,30 Podłoga na gruncie piwnica, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) 0,04-9 Piasek średni 0,300 0,400 0,750 -

43 43 10 Beton o średniej gęstości ,150 1,150 0, Papa asfaltowa izolacyjna gr. 4 mm 0,004 0,180 0, Jastrych gipsowy czysty ,050 0,520 0, Kody Element Materiał 4 5 Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,17 - Grubość całkowita i U k 0,50-1,21 0,83 Opis Ściana pionowa w gruncie piwnicy, przegroda jednorodna 63 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-15 Płyty URSA XPS N-III-I grubość 60 mm 0,050 0,034 1, Papa asfaltowa izolacyjna gr. 4 mm 0,002 0,180 0, Tynk lub gładź cementowo-wapienna 0,010 0,820 0,012-5 Mur z cegły dziurawki 0,360 0,620 0, Tynk lub gładź cementowo-wapienna 0,010 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,43-2,26 0,44 Ściana zewnętrzna, przegroda jednorodna 63 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) 0,04-17 Płyta styropianowa EPS FASADA 0,150 0,036 4, Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Mur z cegły kratówki 0,360 0,560 0, Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Kody Element Materiał Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,55-5,03 0,20 Opis Okno zewnętrzne, przegroda jednorodna d R U c m W/(m K) m 2 K/W W/(m 2 K) Grubość całkowita i U k ,3 Drzwi zewnętrzne, przegroda jednorodna Grubość całkowita i U k ,8 Strop wewnętrzny między 12 st a 20 st, przegroda jednorodna 65 Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,04 -

44 Parkiet 0,016 0,200 0, Jastrych gipsowy czysty ,040 0,520 0, Materiał Papa asfaltowa z dwustronną powłoka gr. 1,5 mm 0,002 0,180 0, Płyta pilśniowa MDF400 0,019 0,100 0, Strop DZ-3 gr. 24 cm 0,230 0,920 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,17 - Grubość całkowita i U k 0,31-0,82 1,22 Drzwi zewnętrzne drewniane, przegroda jednorodna Grubość całkowita i U k ,5 Kody Element Materiał Opis Ściana zewnętrzna docieplona, przegroda jednorodna 63 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-23 Płyta styropianowa EPS FASADA 0,060 0,040 1, Tynk silikatowy 0,010 0,800 0, Płyta styropianowa EPS FASADA 0,100 0,036 2, Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Mur z cegły kratówki 0,360 0,560 0, Tynk lub gładź cementowo-wapienna 0,020 0,820 0, Kody Element Materiał 12 Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,57-5,15 0,19 Okno zewnętrzne piwnica, przegroda jednorodna Grubość całkowita i U k ,3 Opis Ściana zewnętrzna piwnica cokół, przegroda jednorodna 63 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-23 Płyta styropianowa EPS FASADA 0,060 0,040 1, Tynk lub gładź cementowo-wapienna 0,010 0,820 0,012-5 Mur z cegły dziurawki 0,360 0,620 0, Tynk lub gładź cementowo-wapienna 0,010 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 -

45 45 13 Grubość całkowita i U k 0,44-2,28 0,44 Drzwi zewnętrzne drewniane, przegroda jednorodna Grubość całkowita i U k ,3

46 46 Zestawienie obliczeniowych strumieni powietrza Rodzaj budynku: Zestawienie obliczeniowych strumieni powietrza dla Piwnica 8 stopni Magazyn Wentylacja grawitacyjna Nazwa pomieszczenia/strefy 1 Piwnica 12 stopni Af V β Vve,1 bve,1 Vve,2 bve,2 Vve,3 bve,3 Vve,4 bve,4 Hve m 2 m 3 - m 3 /h - m 3 /h - m 3 /h - m 3 /h - W/K 179, ,2 5 0,20 51,62 0,20 80,65 0,20 10,32 0,80 80,65 0,80 33,08 Rodzaj budynku: Zestawienie obliczeniowych strumieni powietrza dla 20 stopni Oświata Wentylacja grawitacyjna Nazwa pomieszczenia/strefy 1 Część główna 20 st Af V β Vve,1 bve,1 Vve,2 bve,2 Vve,3 bve,3 Vve,4 bve,4 Hve m 2 m 3 - m 3 /h - m 3 /h - m 3 /h - m 3 /h - W/K 843, , 69 0, , 17 0,20 539,7 4 0,20 340,0 3 0,80 539,7 4 0,80 383,9 3

47 47 Obliczenia zbiorcze dla strefy Piwnica 8 stopni Temperatura wewnętrzna strefy i 12,00 o C Pole powierzchni pomieszczeń o regulowanej temperaturze Af 179,2 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi qint 12,0 W/m 2 Pojemność cieplna budynku Cm J/K Stała czasowa budynku 215,6 h Udział granicznych potrzeb ciepła H,lim 1,1 - - ah 15,4 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji QH,nd,n kwh/m-c Miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C -4,6 0,3 1,0 8,0 12,5 16,8 16,9 17,7 14,3 6,8 2,0-1,2 Liczba godzin w miesiącu tm, h Miesięczna strata ciepła przez przenikanie QH,th=10-3 Htr ( i- e) tm kwh/m-c Miesięczna strata ciepła przez przenikanie z strefami ogrzewanymi QH,zy=10-3 Hzy ( i- i,yz) tm kwh/m-c Miesięczna strata ciepła przez przenikanie QH,ht=QH,t+QH,zy kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Qsol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Qint=qint 10-3 Af tm kwh/m-c Miesięczne zyski ciepła QH,gn=Qsol+Qint kwh/m-c ,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0, H=QH,gn/QH,ht 1,83 2,63 2,87 8,14-67,1 1-7,03-6,90-5,76-13,9 0 5,98 3,04 2,29 H,1 2,06 2,23 2,75 5,51 8,14 0,00 0,00 0,00 7,06 4,51 2,66 2,06 H,2 2,23 2,75 5,51 8,14 8,14 0,00 0,00 0,00 8,14 7,06 4,51 2,66 fh,m 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 Współczynnik wykorzystania zysków ciepła, H,gn Miesięczne zapotrzebowanie na energię QH,nd,n=QH,ht - H,gn QH,gn kwh/m-c 0,55 0,38 0,35 0,12-0,01-0,14-0,14-0,17-0,07 0,17 0,33 0,44 0,04 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji QH,nd= (QH,nd,n), kwh/rok 0,0

48 48 Obliczenia zbiorcze dla strefy 20 stopni Temperatura wewnętrzna strefy i 20,00 o C Pole powierzchni pomieszczeń o regulowanej temperaturze Af 843,3 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi qint 5,4 W/m 2 Pojemność cieplna budynku Cm J/K Stała czasowa budynku 53,0 h Udział granicznych potrzeb ciepła H,lim 1,2 - - ah 4,5 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji QH,nd,n kwh/m-c Miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C -4,6 0,3 1,0 8,0 12,5 16,8 16,9 17,7 14,3 6,8 2,0-1,2 Liczba godzin w miesiącu tm, h Miesięczna strata ciepła przez przenikanie QH,th=10-3 Htr ( i- e) tm kwh/m-c Miesięczna strata ciepła przez przenikanie z strefami ogrzewanymi QH,zy=10-3 Hzy ( i- i,yz) tm kwh/m-c 191, , , , , , , , , , , ,7 9 Miesięczna strata ciepła przez przenikanie QH,ht=QH,t+QH,zy kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Qsol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Qint=qint 10-3 Af tm kwh/m-c Miesięczne zyski ciepła QH,gn=Qsol+Qint kwh/m-c H=QH,gn/QH,ht 0,43 0,64 0,84 1,67 3,15 7,63 7,79 9,29 3,03 1,04 0,58 0,46 H,1 0,44 0,53 0,74 1,25 2,41 0,00 0,00 0,00 2,04 0,81 0,52 0,44 H,2 0,53 0,74 1,25 2,41 5,39 0,00 0,00 0,00 6,16 2,04 0,81 0,52 fh,m 1,00 1,00 0,96 0,00 0,00 0,00 0,00 0,00 0,00 0,59 1,00 1,00 Współczynnik wykorzystania zysków ciepła, H,gn 0,99 0,95 0,88 0,57 0,32 0,13 0,13 0,11 0,33 0,80 0,96 0,98 Miesięczne zapotrzebowanie na energię QH,nd,n=QH,ht - H,gn QH,gn kwh/m-c 9822, , , ,4 5 19,59 0,19 0,17 0,06 16, , , , 28 Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji QH,nd= (QH,nd,n), kwh/rok 33464,8

49 49 Zestawienie stref Zestawienie stref Numer strefy Nazwa strefy A V t Zapotrzebowanie na ciepło - m 2 m 3 o C kwh/rok 1 Piwnica 8 stopni 179,22 403,25 12,00 0, stopni 843, ,69 20, ,84 Całkowite zapotrzebowanie strefy QH,nd [kwh/rok] 33464,88

50 50 ZAŁĄCZNIK 3 : OSOBY UDZIELAJĄCE INFORMACJI Dyrektor przedszkola Tel

51 51 Załącznik nr 4. Obliczenia taryf Ciepło dostarczane przez MPEC Sp z o.o. w Rzeszowie Opłata za GJ wg dostarczonych faktur: Opłata za GJ: (27,55 zł + 15,42 zł) *VAT = 52,85 zł/gj Opłata stała miesięczna zł/mw : (6514,5 zł ,92 zł) *VAT =12285,76 zł/mw/miesiąc

52 52 Załącznik nr 5. EFEKT EKOLOGICZNY Przed modernizacją Emisja CO2: Roczne zapotrzebowanie na energię końcową do ogrzewania: Rodzaj paliwa Rodzaj paliwa węgiel kamienny gaz ziemny 41,92 t/rok ,40 kwh/rok ,77 kg/rok WO= 21,32 MJ/kg 79,47 % WE= 93,74 kg/gj wh= 0,80 WO= 48,00 20,53 % WE= 55,82 wh= 0,80 Roczne zapotrzebowanie energii pomocniczej do ogrzewania: 0,00 kwh/rok 0,00 GJ/rok Rodzaj sieć elektroenergetyczna paliwa WO= 21,32 MJ/kg WE= 93,74 kg/gj wel= 3,00 - Roczne zapotrzebowanie na energię końcową do c.w.u.: Rodzaj paliwa Rodzaj paliwa węgiel kamienny gaz ziemny 4 230,55 kwh/rok 831,78 kg/rok WO= 21,32 MJ/m3 79,47 % WE= 93,74 kg/gj wh= 0,80 WO= 48,00 20,53 % WE= 55,82 wh= 0,80 Roczne zapotrzebowanie energii pomocniczej do c.w.u.: 0,00 kwh/rok 0,00 GJ/rok Rodzaj paliwa: WO= 21,32 MJ/kg WE= 93,74 kg/gj wel= 3,00 - Po modernizacji Emisja CO2: 12,65 kg/rok Rodzaj paliwa Roczne zapotrzebowanie na energię końcową do ogrzewania: węgiel kamienny ,17 kwh/rok 7 393,11 kg/rok WO= 21,32 MJ/m3 79,47 % WE= 93,74 kg/gj wh= 0,80

53 53 Rodzaj paliwa gaz ziemny WO= 48,00 20,53 % WE= 55,82 wh= 0,80 Roczne zapotrzebowanie energii pomocniczej do ogrzewania: 0,00 kwh/rok 0,00 GJ/rok Rodzaj sieć elektroenergetyczna paliwa WO= 21,32 MJ/kg WE= 93,74 kg/gj wel= 3,00 - Roczne zapotrzebowanie energii końcowej do c.w.u.: Rodzaj paliwa Rodzaj paliwa węgiel kamienny gaz ziemny 3 702,77 kwh/rok 0,73 kg/rok WO= 21,32 MJ/m3 79,47 % WE= 93,74 kg/gj wh= 0,80 WO= 48,00 20,53 % WE= 55,82 wh= 0,80 Roczne zapotrzebowanie energii pomocniczej do c.w.u.: 0,00 kwh/rok 0,00 GJ/rok Rodzaj paliwa: WO= 21,32 MJ/kg WE= 93,74 kg/gj wel= 3,00 - Redukcja CO2 Przed modernizacją: 41,92 t/rok Po modernizacji: 12,65 t/rok Redukcja CO2 29,27 kg/rok Redukcja CO2 69,83 %

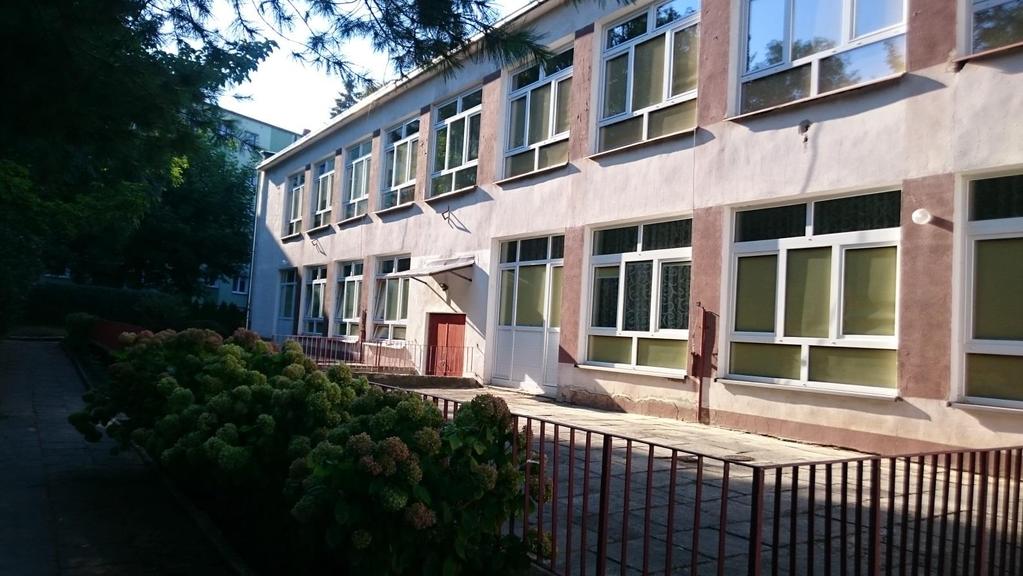

54 54 ZAŁĄCZNIK 6 : ZDJĘCIA Z WIZJI LOKALNEJ

55 55

56 56 ZAŁĄCZNIK 7 : DOKUMENTACJA RYSUNKOWA
