1 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Budynek biurowy Miejscowość: Węgrów Adres: ul. śeromskiego 4a, dz. nr ew. 3529/1 Projektant: mgr inŝ. Bartosz Mikulski Data obliczeń: Poniedziałek 15 Lutego :58 Data utworzenia projektu: Poniedziałek 15 Lutego :58 Plik danych: D:\Bartek\Węgrów_DPS\OZC\zapotrzebowanie.ozd Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciąŝenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-B Dane klimatyczne: Strefa klimatyczna: IV Projektowa temperatura zewnętrzna θ e : -22 C Średnia roczna temperatura zewnętrzna θ m,e : 6,9 C Stacja meteorologiczna: Siedlce Stacja aktynometryczna: Mikołajki Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A h : 293,0 m 2 Kubatura ogrzewana budynku V h : 927,6 m 3 Projektowa strata ciepła przez przenikanie Φ T : W Projektowa wentylacyjna strata ciepła Φ V : W Całkowita projektowa strata ciepła Φ: W NadwyŜka mocy cieplnej Φ RH : 6740 W Projektowe obciąŝenie cieplne budynku Φ HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik Φ HL odniesiony do powierzchni φ HL,A : 121,7 W/m 2 Wskaźnik Φ HL odniesiony do kubatury φ HL,V : 38,5 W/m 3 Wyniki obliczeń wentylacji: Powietrze infiltrujące V infv : 50,3 m 3 /h Powietrze dodatkowo infiltrujące V m.infv : m 3 /h Wymagane powietrze nawiewane mech. V su,min : m 3 /h Powietrze nawiewane mech. V su : m 3 /h Wymagane powietrze usuwane mech. V ex,min : m 3 /h Powietrze usuwane mech. V ex : m 3 /h Średnia liczba wymian powietrza n: 1,0 Dopływające powietrze wentylacyjne V v : 943,6 m 3 /h Średnia temperatura dopływającego powietrza θ v : -22,0 C Wyniki obliczeń sezonowego zapotrzebowania na energię E:

ozd Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt.

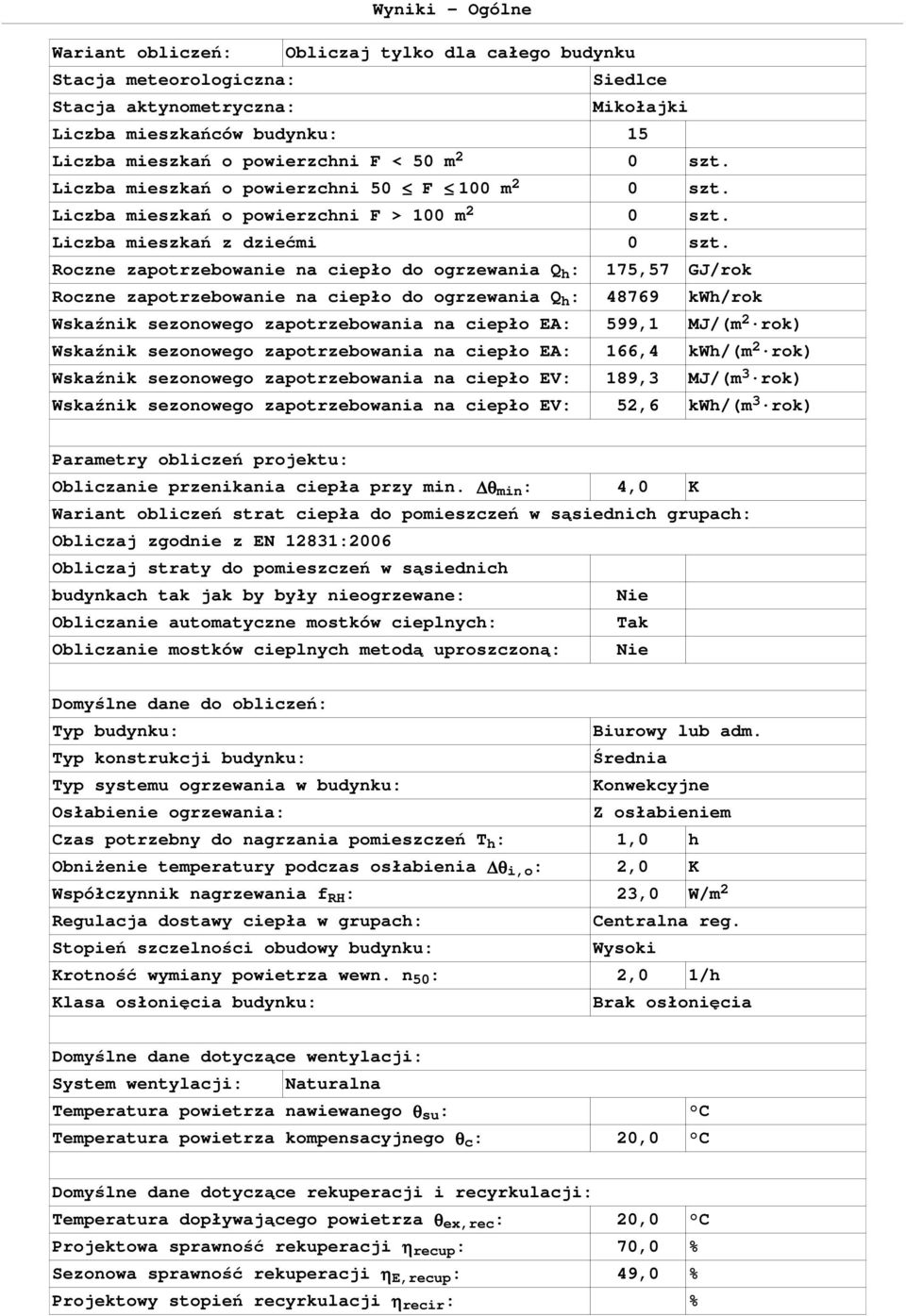

2 Wyniki - Ogólne Wariant obliczeń: Obliczaj tylko dla całego budynku Stacja meteorologiczna: Siedlce Stacja aktynometryczna: Mikołajki Liczba mieszkańców budynku: 15 Liczba mieszkań o powierzchni F < 50 m 2 0 szt. Liczba mieszkań o powierzchni 50 F 100 m 2 0 szt. Liczba mieszkań o powierzchni F > 100 m 2 0 szt. Liczba mieszkań z dziećmi 0 szt. Roczne zapotrzebowanie na ciepło do ogrzewania Q h : 175,57 GJ/rok Roczne zapotrzebowanie na ciepło do ogrzewania Q h : kwh/rok Wskaźnik sezonowego zapotrzebowania na ciepło EA: 599,1 MJ/(m 2 rok) Wskaźnik sezonowego zapotrzebowania na ciepło EA: 166,4 kwh/(m 2 rok) Wskaźnik sezonowego zapotrzebowania na ciepło EV: 189,3 MJ/(m 3 rok) Wskaźnik sezonowego zapotrzebowania na ciepło EV: 52,6 kwh/(m 3 rok) Parametry obliczeń projektu: Obliczanie przenikania ciepła przy min. θ min : 4,0 K Wariant obliczeń strat ciepła do pomieszczeń w sąsiednich grupach: Obliczaj zgodnie z EN 12831:2006 Obliczaj straty do pomieszczeń w sąsiednich budynkach tak jak by były nieogrzewane: Nie Obliczanie automatyczne mostków cieplnych: Tak Obliczanie mostków cieplnych metodą uproszczoną: Nie Domyślne dane do obliczeń: Typ budynku: Biurowy lub adm. Typ konstrukcji budynku: Średnia Typ systemu ogrzewania w budynku: Konwekcyjne Osłabienie ogrzewania: Z osłabieniem Czas potrzebny do nagrzania pomieszczeń T h : 1,0 h ObniŜenie temperatury podczas osłabienia θ i,o : 2,0 K Współczynnik nagrzewania f RH : 23,0 W/m 2 Regulacja dostawy ciepła w grupach: Centralna reg. Stopień szczelności obudowy budynku: Wysoki Krotność wymiany powietrza wewn. n 50 : 2,0 1/h Klasa osłonięcia budynku: Brak osłonięcia Domyślne dane dotyczące wentylacji: System wentylacji: Naturalna Temperatura powietrza nawiewanego θ su : C Temperatura powietrza kompensacyjnego θ c : 20,0 C Domyślne dane dotyczące rekuperacji i recyrkulacji: Temperatura dopływającego powietrza θ ex,rec : 20,0 C Projektowa sprawność rekuperacji η recup : 70,0 % Sezonowa sprawność rekuperacji η E,recup : 49,0 % Projektowy stopień recyrkulacji η recir : %

Roczne zapotrzebowanie na ciepło do ogrzewania Q h : 175,57 GJ/rok Roczne zapotrzebowanie na ciepło do ogrzewania Q h : 48769 kwh/rok Wskaźnik sezonowego zapotrzebowania na ciepło EA: 599,1 MJ/(m 2

3 Wyniki - Ogólne Sezonowy stopień recyrkulacji η E,recir : % Geometria budynku: Rzędna poziomu terenu: 123,10 m Domyślna rzędna podłogi L f : 122,94 m Rzędna wody gruntowej: 120,00 m Domyślna wysokość kondygnacji H: 3,40 m Domyślna wys. pomieszczeń w świetle stropów H i : 3,17 m Pole powierzchni podłogi na gruncie A g : 315,00 m 2 Obwód podłogi na gruncie w świetle ścian zewn. P g : 103,30 m Obrót budynku: Bez obrotu Domyślne zyski ciepła do obliczeń zapotrzebowania na energię cieplną E: Zyski ciepła od mieszkańca: 65 W Zyski ciepła od ciepłej wody na mieszkańca: 15 W Domyślne średnie strumienie bytowych zysków ciepła przypadające na mieszkanie [W]: Typ mieszkania Ciepła woda Gotowa- Oświe- Urządz. uŝytkowa nie tlenie elektr. Mieszkanie o pow. F < 50 m Mieszkanie o pow. 50 F 100 m Mieszkanie o pow. F > 100 m Dzieci - dodatkowe oświetlenie: 45 W Statystyka budynku: Liczba kondygnacji: 0 Liczba stref budynku: Liczba grup pomieszczeń: Liczba pomieszczeń: 16

P g : 103,30 m Obrót budynku: Bez obrotu Domyślne zyski ciepła do obliczeń zapotrzebowania na energię cieplną E: Zyski ciepła od mieszkańca: 65 W Zyski ciepła od ciepłej wody na mieszkańca: 15 W

4 Wyniki - Bilans zuŝycia energii cieplnej wg normy PN-B Miesiąc N d T em,m Q z Q w Q g Q a η Q sw Q i Q h C GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok Wrzesień 10 12,7 1,43 0,07 0,84 1,98 0,705 2,49 1,04 1,83 Październik 31 7,6 7,65 0,00 3,26 10,47 0,924 5,10 3,21 13,70 Listopad 30 2,9 10,43-0,00 4,05 14,05 0,995 2,35 3,11 23,09 Grudzień 31-1,4 13,64 0,00 5,11 18,23 0,999 1,86 3,21 31,90 Styczeń 31-4,2 15,50 0,00 5,78 20,64 0,999 2,37 3,21 36,34 Luty 28-3,4 13,52-0,00 5,45 18,02 0,992 4,80 2,90 29,35 Marzec 31 0,5 12,37 0,00 5,78 16,59 0,962 7,38 3,21 24,55 Kwiecień 30 7,1 7,72-0,00 4,94 10,55 0,854 8,94 3,11 12,91 Maj 10 12,6 1,45 0,07 1,35 2,01 0,663 3,45 1,04 1,90 W sezonie 232 2,3 83,71 0,13 36,55 112,53 0,913 38,76 24,05 175,57

18,23 0,999 1,86 3,21 31,90 Styczeń 31-4,2 15,50 0,00 5,78 20,64 0,999 2,37 3,21 36,34 Luty 28-3,4 13,52-0,00 5,45 18,02 0,992 4,80 2,90 29,35 Marzec 31 0,5 12,37 0,00 5,78 16,59 0,962

5 Wyniki - Zestawienie strat energii cieplnej wg normy PN-B Opis GJ/Rok kwh/rok % Drzwi wewnętrzne 0, ,0 Drzwi zewnętrzne 2, ,0 Okno (świetlik) zewnętrzne 16, ,3 Dach 25, ,9 Podłoga na gruncie 36, ,7 Ściana wewnętrzna 0, ,0 Ściana zewnętrzna 38, ,7 Ciepło na wentylację 112, ,3 Razem 232, ,0

7,3 Dach 25,43 7064 10,9 Podłoga na gruncie 36,55 10154 15,7 Ściana wewnętrzna 0,08 23 0,0

6 Wyniki - Zestawienie pomieszczeń Symbol Opis θ int,h Φ HL C W 1 Sanitariat 24, Sala komputerowa 20, Przedsionek 16, Korytarz 20, Magazyn 20, Biuro 20, Korytarz 20, Sala konferencyjna 20, Biuro ZKRP 20, Korytarz 20, Biuro LKP 20, Biuro PCK 20, Sanitariat 24, Pomieszczenie socjalne 20, Kotłownia 16, Przedsionek 8,0 735

Sala konferencyjna 20,0 5947 9 Biuro ZKRP 20,0 2385 10 Korytarz 20,0 3006 11 Biuro LKP 20,0 1597 12 Biuro PCK
