1 1 1. Strona tytułowa audytu energetycznego 1. Dane identyfikacyjne budynku 1.1 Rodzaj budynku Szkolno-oświatowe 1.2 Rok budowy 1985 GIMNAZJUM NR 1 IM. JANUSZA KORCZAKA 1.4 Adres budynku 1.3 INWESTOR UL. BYDGOSKA 24 UL. BYDGOSKA 24 (nazwa lub imię i nazwisko) ŻOŁĘDOWO ŻOŁĘDOWO 2. Nazwa, adres i numer REGON firmy wykonującej audyt: PBU PORTAL UL. POWST. WLKP. 55/ BYDGOSZCZ kujawsko-pomorskie 3. Imię, Nazwisko, adres oraz numer PESEL audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: Inż. AGNIESZKA ZIEMBIŃSKA ( ) BYDGOSZCZ, UL. POWST. WLKP. 55/ Współautorzy audytu: imiona, nazwiska, zakresy prac, posiadane kwalifikacje Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego podpis 5. Miejscowość: ZOŁĘDOWO Data wykonania opracowania lipiec Spis treści 1. Strona tytułowa audytu energetycznego 2. Karta audytu energetycznego budynku 3. Wykaz dokumentów i danych źródłowych 4. Inwentaryzacja techniczno-budowlana budynku 5. Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień i przedsięwzięć termomodernizacyjnych 6. Dokumentacja wyboru optymalnych wariantów przedsięwzięcia termomodernizacyjnego 7. Dokumentacja wykonania kolejnych kroków algorytmu służącego wybraniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji 9. Załącznik nr 1. - dokumentacja techniczna budynku

2 2 2. Karta audytu energetycznego budynku 2.1. Dane ogólne Konstrukcja/technologia budynku tradycyjna Liczba kondygnacji Kubatura części ogrzewanej 10913, Powierzchnia netto budynku 2827, Pow. użytkowa części mieszkalnej 0, Pow. użytkowa lokali użytkowych oraz innych pomieszczeń niemieszkalnych 2827, Liczba lokali mieszkalnych 1, Liczba osób użytkujących budynek 150, Sposób przygotowania ciepłej wody Centralne Rodzaj systemu grzewczego budynku Centralne Współczynnik kształtu A/V 0, Inne dane charakteryzujące budynek Współczynniki przenikania ciepła przez przegrody budowlane Stan przed termomodernizacją Stan po termomodernizacji Ściany zewnętrzne 1,00; 0,47; 0,89; 0,86 0,25; 0,20; 0,24; 0, Dach/stropodach 0,34 0, Strop piwnicy Okna 1,60 1, Drzwi/bramy 3,00; 2,40 1,60; 2, Ściany na gruncie 0,92; 0,89 0,24; 0, Stropy zewnętrzne 0,20; 0,15; 0,32 0,20; 0,15; 0, Podłogi na gruncie 0,88; 0,72 0,88; 0, Sprawności składowe systemu grzewczego Stan przed termomodernizacją Stan po termomodernizacji Sprawność wytwarzania 0,940 0, Sprawność przesyłania 0,970 0, Sprawność regulacji 0,800 0, Sprawność akumulacji 0,950 0, Uwzględnienie przerwy na ogrzewanie w okresie tygodnia 0,850 0, Uwzględnienie przerwy na ogrzewanie w ciągu doby 0,910 0, Charakterystyka systemu wentylacji Rodzaj wentylacji Stan przed termomodernizacją Wentylacja grawitacyjna Stan po termomodernizacji Wentylacja grawitacyjna

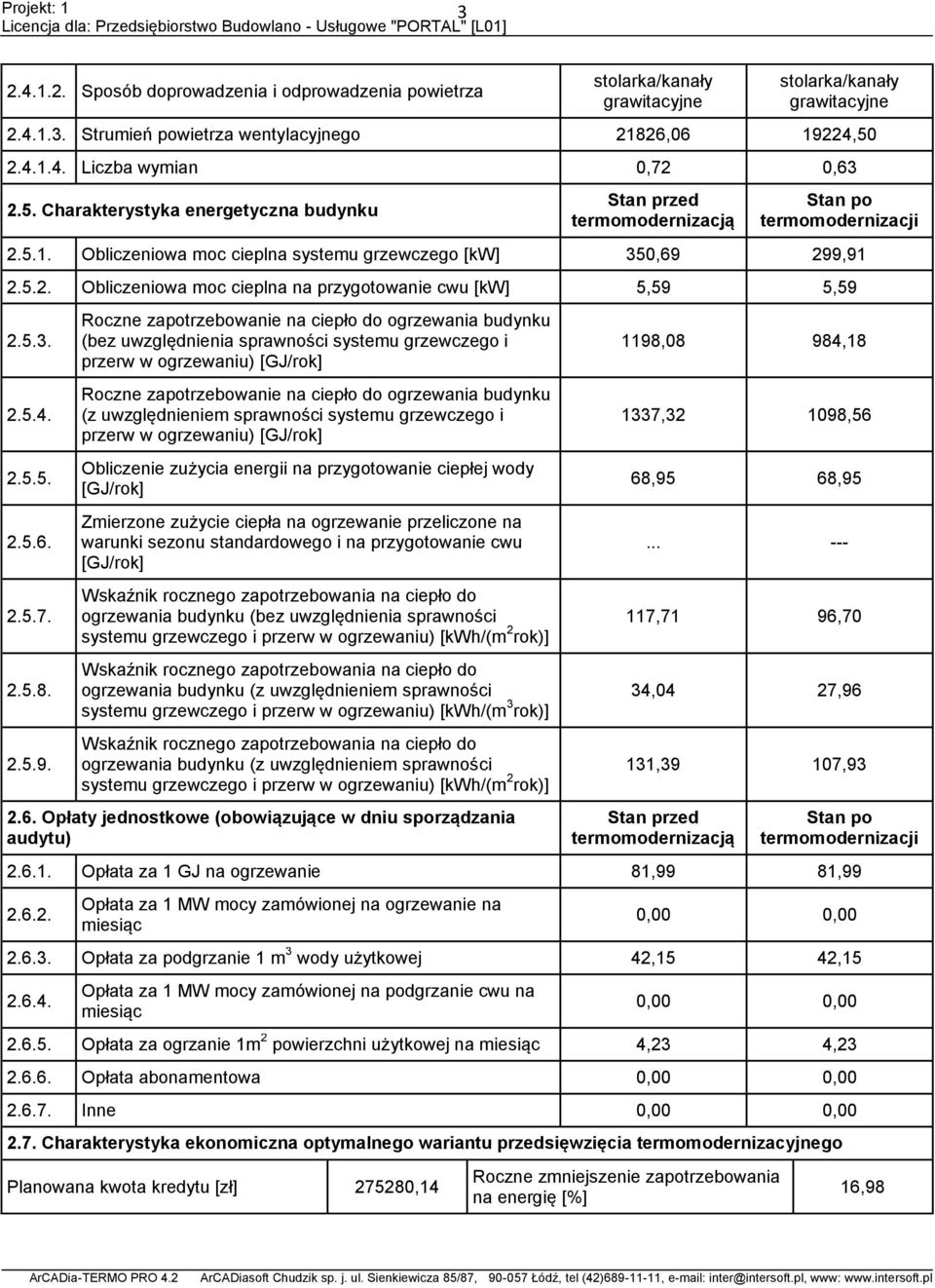

3 Sposób doprowadzenia i odprowadzenia powietrza stolarka/kanały grawitacyjne stolarka/kanały grawitacyjne Strumień powietrza wentylacyjnego 21826, , Liczba wymian 0,72 0, Charakterystyka energetyczna budynku Stan przed termomodernizacją Stan po termomodernizacji Obliczeniowa moc cieplna systemu grzewczego [kw] 350,69 299, Obliczeniowa moc cieplna na przygotowanie cwu [kw] 5,59 5, Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczenie zużycia energii na przygotowanie ciepłej wody [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 3 rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] 2.6. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) 1198,08 984, , ,56 68,95 68, ,71 96,70 34,04 27,96 131,39 107,93 Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1 GJ na ogrzewanie 81,99 81, Opłata za 1 MW mocy zamówionej na ogrzewanie na miesiąc 0,00 0, Opłata za podgrzanie 1 m 3 wody użytkowej 42,15 42, Opłata za 1 MW mocy zamówionej na podgrzanie cwu na miesiąc 0,00 0, Opłata za ogrzanie 1m 2 powierzchni użytkowej na miesiąc 4,23 4, Opłata abonamentowa 0,00 0, Inne 0,00 0, Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] ,14 Roczne zmniejszenie zapotrzebowania na energię [%] 16,98

4 4 Planowane koszty całkowite [zł] ,14 Premia termomodernizacyjna [zł] 39319,94 Roczna oszczędność kosztów energii [zł/rok] 19659,97 3. Wykaz dokumentów i danych źródłowych 3.1. Ustawy i Rozporządzenia 1. Ustawa "prawo budowlane" z dnia 7 lipca 1994r. z późniejszymi zmianami 2. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzór kart audytów, a także algorytmy opłacalności przedsięwzięcia termomodernizacyjnego 3. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego sposobu weryfikacji audytu energetycznego i części audytu remontowego oraz szczegółowych warunków, jakie powinny spełniać podmioty, którym BGK może zlecać wykonanie weryfikacji audytów 4. Ustawa "o wspieraniu termomodernizacji i remontów" z dnia 21 listopad 2008r. z późniejszymi zmianami 5. Rozporządzenie Ministra Infrastruktury z dnia 06 listopada 2008r. w sprawie metodologii obliczeń charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącego samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectwa ich charakterystyki energetycznej 3.2. Normy techniczne 1. PN-EN ISO Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. 2. PN-EN ISO 13790:2009 Energetyczne właściwości użytkowe budynków. Obliczenia zużycia energii na potrzeby ogrzewania i chłodzenia. 3. PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. 4. PN-82/B Temperatury ogrzewanych pomieszczeń w budynkach. 5. PN-82/B Temperatury obliczeniowe zewnętrzne. 6. PN-EN 12831:2006 Metoda obliczania projektowanego obciążenia cieplnego Materiały przekazane przez inwestora 1. Dokumentacja techniczna archiwalna 2. Informacje techniczne przekazane przez inwestora 3.4. Inne materiały oraz programy komputerowe 1. Materiały z przeprowadzonej wizji lokalnej 2. Program komputerowy ArCADiasoft Chudzik sp. j Wytyczne oraz uwagi inwestora 1. Obniżenie kosztów ogrzewania 2. Wykorzystanie kredytu bankowego i pomocy Państwa na warunkach określonych w Ustawie Termomodernizacyjnej 3. Maksymalna wielkość środków własnych inwestora, stanowiących możliwy do zadeklarowania udział własny przeznaczony na pokrycie kosztów przedsięwzięcia termomodernizacyjnego wynosi:

5 zł 4. Kwota kredytu możliwego do zaciągnięcia przez inwestora:: zł 4. Inwentaryzacja techniczno-budowlana budynku 4.1. Ogólne dane techniczne Konstrukcja/technologia budynku - tradycyjna Kubatura budynku ,03 m 3 Kubatura ogrzewania ,03 m 3 Powierzchnia netto budynku ,30 m 2 Powierzchnia użytkowa części mieszkalnej - 0,00 m 2 Współczynnik kształtu - 0,41 m -1 Powierzchnia zabudowy budynku ,29 m 2 Ilość mieszkań - 0 Ilość mieszkańców - 150, Dokumentacja techniczna budynku Dokumentacja techniczna budynku znajduje się w załączniku stanowiącym integralną część audytu energetycznego. Usytuowanie budynku w stosunku do stron świata 4.3. Opis techniczny podstawowych elementów budynku Wg planu sytuacyjnego Zbiorcza charakterystyka przegród budowlanych Ściany zewnętrzne 1,00; 0,47; 0,89; 0,86 W/(m 2 K) Dach/stropodach 0,34 W/(m 2 K) Strop piwnicy --- W/(m 2 K) Okna 1,60 W/(m 2 K) Drzwi/bramy 3,00; 2,40 W/(m 2 K) Okna połaciowe --- W/(m 2 K) Ściany na gruncie 0,92; 0,89 W/(m 2 K) Stropy zewnętrzne 0,20; 0,15; 0,32 W/(m 2 K) Podłogi na gruncie 0,88; 0,72 W/(m 2 K) 4.4. Taryfy i opłaty

6 6 Ceny ciepła - c.o. Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1 GJ na ogrzewanie 81,99 zł/gj 81,99 zł/gj Opłata za 1 MW mocy zamówionej na ogrzewanie 0,00 zł/mw/mc 0,00 zł/mw/mc Inne koszty, abonament 0,00 zł/mc 0,00 zł/mc Ceny ciepła - c.w.u. Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1 GJ 82,13 zł/gj 0,00 zł/gj Opłata za 1 MW mocy zamówionej na podgrzanie c.w.u. 0,00 zł/mw/mc 0,00 zł/mw/mc Inne koszty, abonament 0,00 zł/mc 0,00 zł/mc Obliczenia opłaty za 1 GJ energii na ogrzewanie w przypadku ogrzewania indywidualnego Rodzaj paliwa Cena jednostki paliwa % udział źródła Wartość opałowa Cena za GJ średnia ważona opłata za GJ Paliwo - Olej opałowy 2,98zł 100% 0,036 GJ/l 81,99zł 81, Charakterystyka systemu grzewczego Wytwarzanie Przesyłanie ciepła Regulacja systemu grzewczego Akumulacje ciepła Czas ogrzewania w okresie tygodnia Przerwy w ogrzewaniu w okresie doby 100% Kotły niskotemperaturowe gazowe lub olejowe z zamkniętą komorą spalania i palnikiem modulowanym do kW H,g = 0,940 Paliwo - olej opałowy C.o. wodne z źródłem w budynku, z zaizolowanymi przewodami, armaturą i urządzeniami w pom. ogrzewanych Ogrzewanie wodne z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej Bufor w systemie grzewczym o parametrach 70/55 oc wewnątrz osłony termicznej budynku H,d = 0,970 H,e = 0,800 H,s = 0,950 Liczba dni: 5 dni w t = 0,850 Liczba godzin: 12 godzin w d = 0,910 Sprawność całkowita systemu grzewczego H,tot = H,g H,d H,e H,s = 0,693 Informacje uzupełniające dotyczące przerw w ogrzewaniu Modernizacja systemu grzewczego po 1984 r. Moc cieplna zamówiona (centralne ogrzewanie) Instalacja była modernizowana po 1984 r Charakterystyka instalacji ciepłej wody użytkowej Modernizacja polegała na: wymiana instalacji wraz z kotłownią... wymagany próg oszczędności: 15% --- MW

7 7 Wytwarzanie ciepła Kotły niskotemperaturowe o mocy ponad 50 kw W,g = 0,900 Przesył ciepłej wody Instalacje małe, do 30 punktów poboru ciepłej wody W,d = 0,800 Akumulacja ciepła Zasobnik w systemie wg standardu budynku niskoenergetycznego W,s = 0,840 Sprawność całkowita systemu c.w.u. W,tot = W,g W,d W,s = 0,605 Moc cieplna zamówiona (ciepła woda użytkowa) 4.7. Charakterystyka systemu wentylacji Rodzaj wentylacji Sposób doprowadzania i odprowadzania powietrza Strumień powietrza wentylacyjnego Wentylacja grawitacyjna stolarka/kanały grawitacyjne 21826,06 Krotność wymian powietrza 0, MW Wentylacja w budynku zapewnia prawidłowe przewietrzanie. W okresie zimowym na skutek nadmiernego napływu powietrza zimnego mogą następować wysokie straty ciepła na ogrzewanie powietrza wentylacyjnego. 5. Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień i przedsięwzięć termomodernizacyjnych Rodzaj przegrody lub instalacji Ściana na gruncie część stara Ściana na gruncie część nowa Ściana zewnętrzna część stara Ściana zewnętrzna częśc nowa Dach Strop zewnętrzny sala gimnastyczna Strop zewnętrzny łącznik Podłoga na gruncie sala gimnastyczna Podłoga na gruncie część podpiwniczona Ściana zewnętrzna piwnica część stara Ściana zewnętrzna piwnicy część nowa Charakterystyka stanu istniejącego i możliwości poprawy przegroda nie spełnia wymogów izolacyjności termicznej wg obowiązujących przepisów przegroda nie spełnia wymogów izolacyjności termicznej wg obowiązujących przepisów przegroda nie spełnia wymogów izolacyjności termicznej wg obowiązujących przepisów przegroda nie spełnia wymogów izolacyjności termicznej wg obowiązujących przepisów przegroda nie spełnia wymogów izolacyjności termicznej wg obowiązujących przepisów; nie podlega termomodernizacji wg ustaleń z inwestorem Przegroda docieplona Przegroda docieplona przegroda nie spełnia wymogów izolacyjności termicznej wg obowiązujących przepisów; nie podlega termomodernizacji wg ustaleń z inwestorem przegroda nie spełnia wymogów izolacyjności termicznej wg obowiązujących przepisów; nie podlega termomodernizacji wg ustaleń z inwestorem przegroda nie spełnia wymogów izolacyjności termicznej wg obowiązujących przepisów przegroda nie spełnia wymogów izolacyjności termicznej wg obowiązujących przepisów

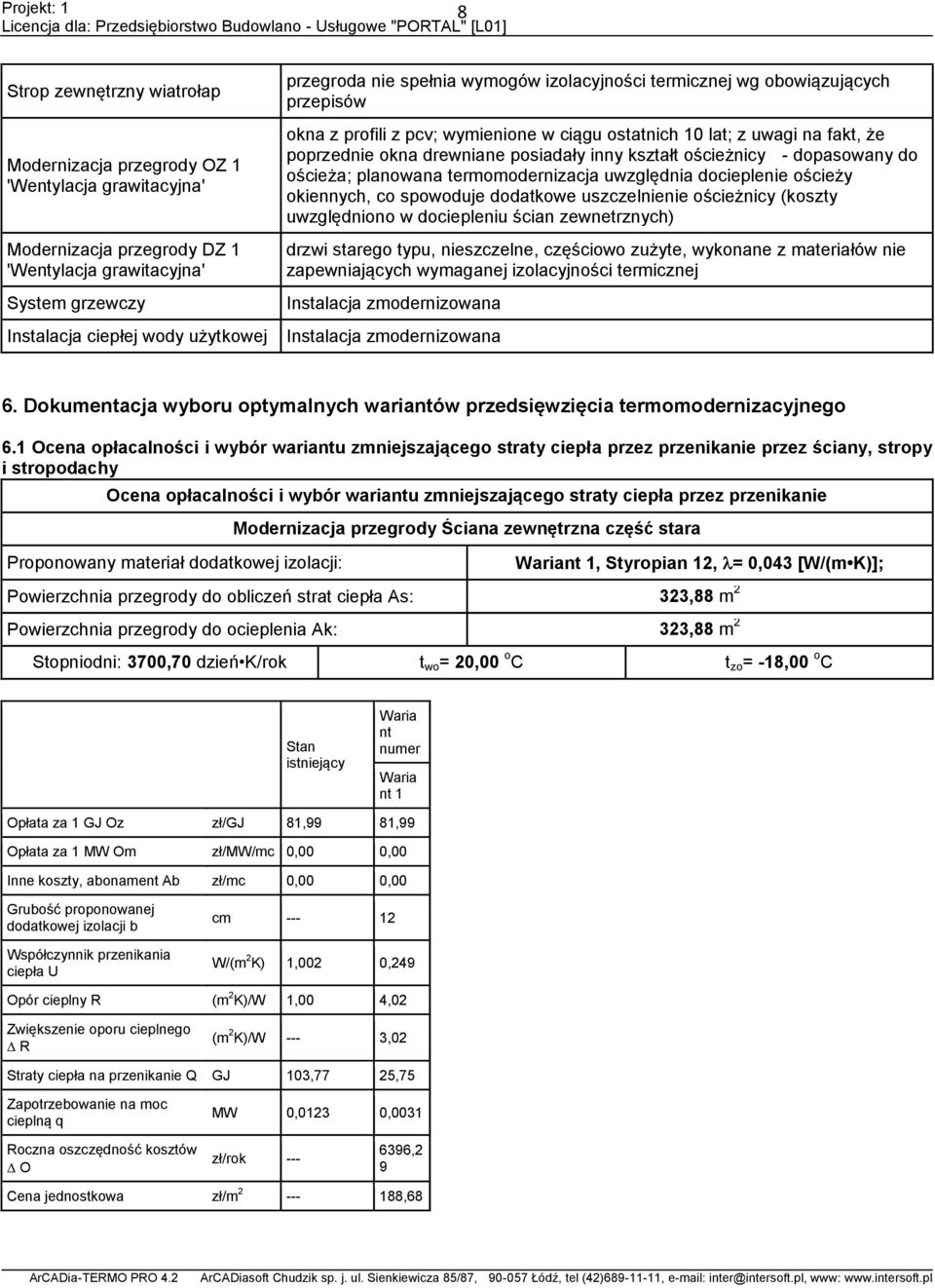

8 8 Strop zewnętrzny wiatrołap Modernizacja przegrody OZ 1 'Wentylacja grawitacyjna' Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' System grzewczy Instalacja ciepłej wody użytkowej przegroda nie spełnia wymogów izolacyjności termicznej wg obowiązujących przepisów okna z profili z pcv; wymienione w ciągu ostatnich 10 lat; z uwagi na fakt, że poprzednie okna drewniane posiadały inny kształt ościeżnicy - dopasowany do ościeża; planowana termomodernizacja uwzględnia docieplenie ościeży okiennych, co spowoduje dodatkowe uszczelnienie ościeżnicy (koszty uwzględniono w dociepleniu ścian zewnetrznych) drzwi starego typu, nieszczelne, częściowo zużyte, wykonane z materiałów nie zapewniających wymaganej izolacyjności termicznej Instalacja zmodernizowana Instalacja zmodernizowana 6. Dokumentacja wyboru optymalnych wariantów przedsięwzięcia termomodernizacyjnego 6.1 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie przez ściany, stropy i stropodachy Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Proponowany materiał dodatkowej izolacji: Modernizacja przegrody Ściana zewnętrzna część stara nt 1, Styropian 12, = 0,043 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 323,88 m 2 Powierzchnia przegrody do ocieplenia Ak: 323,88 m 2 Stopniodni: 3700,70 dzień K/rok t wo = 20,00 o C t zo = -18,00 o C Stan istniejący nt numer nt 1 Opłata za 1 GJ Oz zł/gj 81,99 81,99 Opłata za 1 MW Om zł/mw/mc 0,00 0,00 Inne koszty, abonament Ab zł/mc 0,00 0,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 1,002 0,249 Opór cieplny R (m 2 K)/W 1,00 4,02 Zwiększenie oporu cieplnego R (m 2 K)/W --- 3,02 Straty ciepła na przenikanie Q GJ 103,77 25,75 Zapotrzebowanie na moc cieplną q MW 0,0123 0,0031 Roczna oszczędność kosztów O zł/rok ,2 9 Cena jednostkowa zł/m ,68

9 9 usprawnienia K j Koszty realizacji usprawnienia N u zł , 21 Prosty czas zwrotu SPBT lata --- 9,55 Optymalnym wariantem przedsięwzięcia jest nt 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 61110,21 zł Prosty czas zwrotu wariantu optymalnego: 9,55 lat Optymalna grubość dodatkowej izolacji: 12 cm Informacje uzupełniające: ściana bez izolacji termicznej Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna piwnica część stara Proponowany materiał dodatkowej izolacji: nt 1, Styropian 12, = 0,043 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 95,22 m 2 Powierzchnia przegrody do ocieplenia Ak: 95,22 m 2 Stopniodni: 3700,70 dzień K/rok t wo = 20,00 o C t zo = -18,00 o C Stan istniejący nt numer nt 1 Opłata za 1 GJ Oz zł/gj 81,99 81,99 Opłata za 1 MW Om zł/mw/mc 0,00 0,00 Inne koszty, abonament Ab zł/mc 0,00 0,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 0,887 0,241 Opór cieplny R (m 2 K)/W 1,13 4,15 Zwiększenie oporu cieplnego R (m 2 K)/W --- 3,02 Straty ciepła na przenikanie Q GJ 26,99 7,33 Zapotrzebowanie na moc cieplną q MW 0,0032 0,0009 Roczna oszczędność kosztów O zł/rok ,8 9 Cena jednostkowa usprawnienia K j zł/m ,68

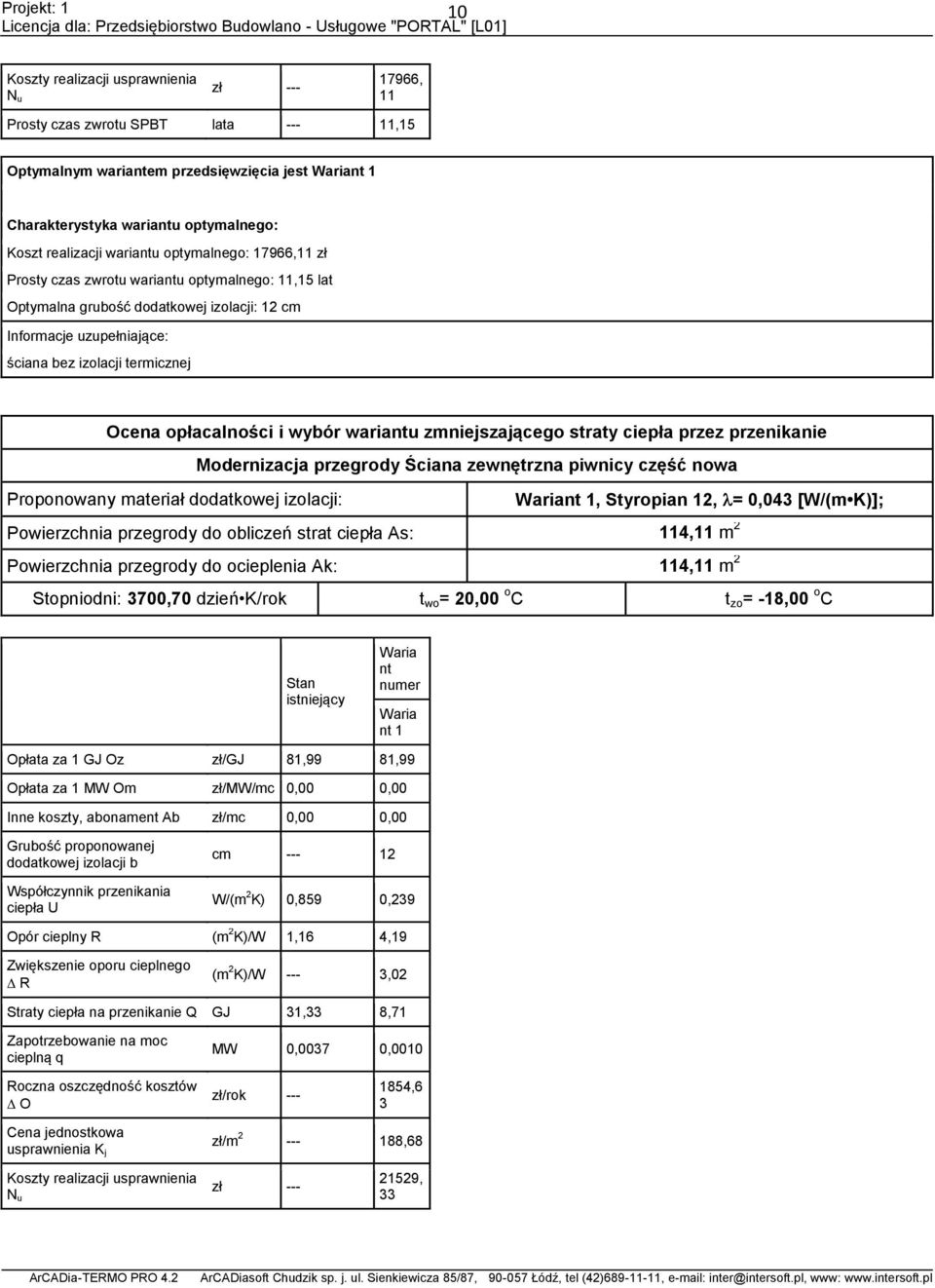

10 10 Koszty realizacji usprawnienia N u zł , 11 Prosty czas zwrotu SPBT lata ,15 Optymalnym wariantem przedsięwzięcia jest nt 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 17966,11 zł Prosty czas zwrotu wariantu optymalnego: 11,15 lat Optymalna grubość dodatkowej izolacji: 12 cm Informacje uzupełniające: ściana bez izolacji termicznej Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna piwnicy część nowa Proponowany materiał dodatkowej izolacji: nt 1, Styropian 12, = 0,043 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 114,11 m 2 Powierzchnia przegrody do ocieplenia Ak: 114,11 m 2 Stopniodni: 3700,70 dzień K/rok t wo = 20,00 o C t zo = -18,00 o C Stan istniejący nt numer nt 1 Opłata za 1 GJ Oz zł/gj 81,99 81,99 Opłata za 1 MW Om zł/mw/mc 0,00 0,00 Inne koszty, abonament Ab zł/mc 0,00 0,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 0,859 0,239 Opór cieplny R (m 2 K)/W 1,16 4,19 Zwiększenie oporu cieplnego R (m 2 K)/W --- 3,02 Straty ciepła na przenikanie Q GJ 31,33 8,71 Zapotrzebowanie na moc cieplną q MW 0,0037 0,0010 Roczna oszczędność kosztów O zł/rok ,6 3 Cena jednostkowa usprawnienia K j zł/m ,68 Koszty realizacji usprawnienia N u zł , 33

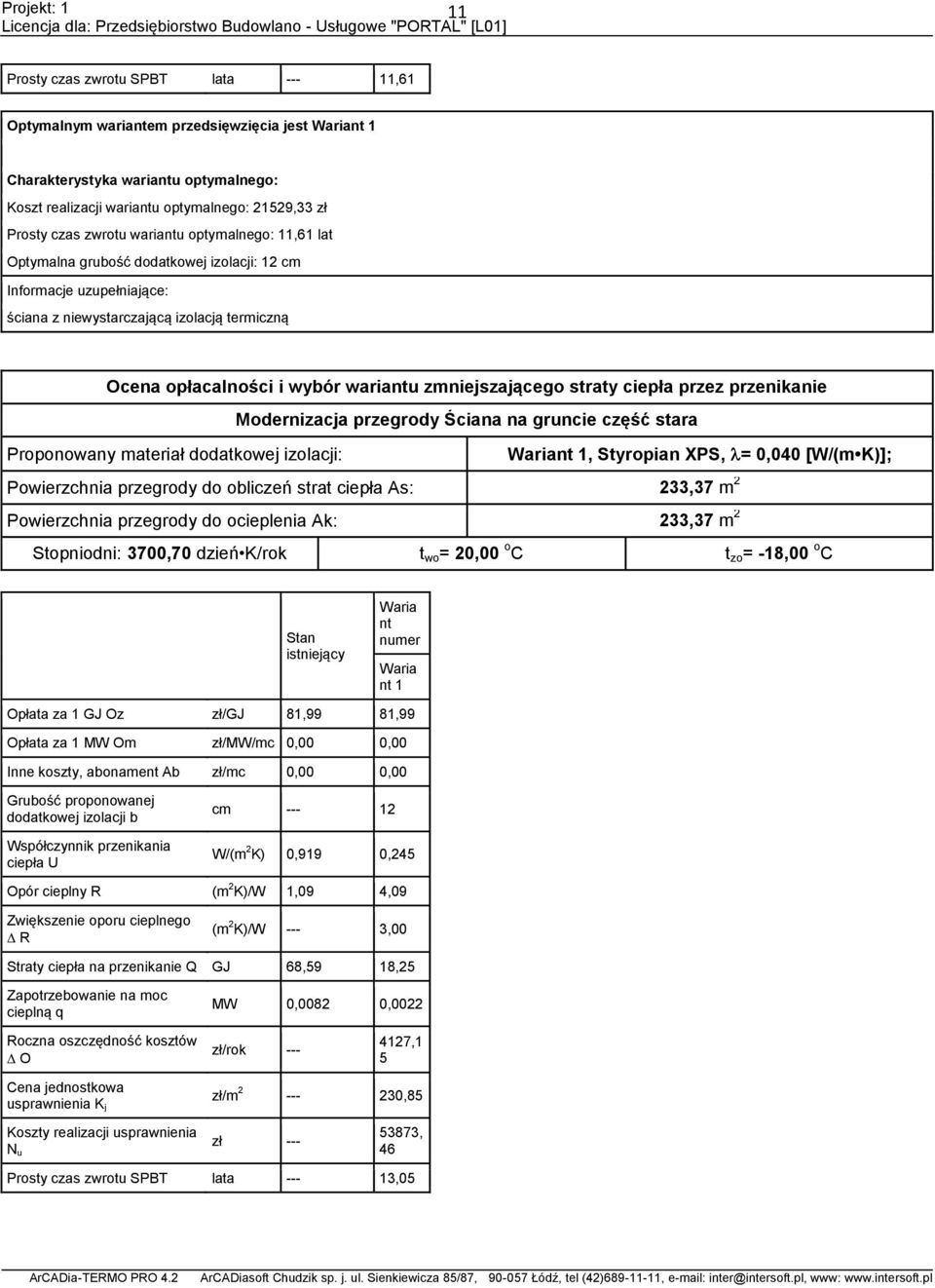

11 11 Prosty czas zwrotu SPBT lata ,61 Optymalnym wariantem przedsięwzięcia jest nt 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 21529,33 zł Prosty czas zwrotu wariantu optymalnego: 11,61 lat Optymalna grubość dodatkowej izolacji: 12 cm Informacje uzupełniające: ściana z niewystarczającą izolacją termiczną Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana na gruncie część stara Proponowany materiał dodatkowej izolacji: nt 1, Styropian XPS, = 0,040 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 233,37 m 2 Powierzchnia przegrody do ocieplenia Ak: 233,37 m 2 Stopniodni: 3700,70 dzień K/rok t wo = 20,00 o C t zo = -18,00 o C Stan istniejący nt numer nt 1 Opłata za 1 GJ Oz zł/gj 81,99 81,99 Opłata za 1 MW Om zł/mw/mc 0,00 0,00 Inne koszty, abonament Ab zł/mc 0,00 0,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 0,919 0,245 Opór cieplny R (m 2 K)/W 1,09 4,09 Zwiększenie oporu cieplnego R (m 2 K)/W --- 3,00 Straty ciepła na przenikanie Q GJ 68,59 18,25 Zapotrzebowanie na moc cieplną q MW 0,0082 0,0022 Roczna oszczędność kosztów O zł/rok ,1 5 Cena jednostkowa usprawnienia K j zł/m ,85 Koszty realizacji usprawnienia N u zł , 46 Prosty czas zwrotu SPBT lata ,05

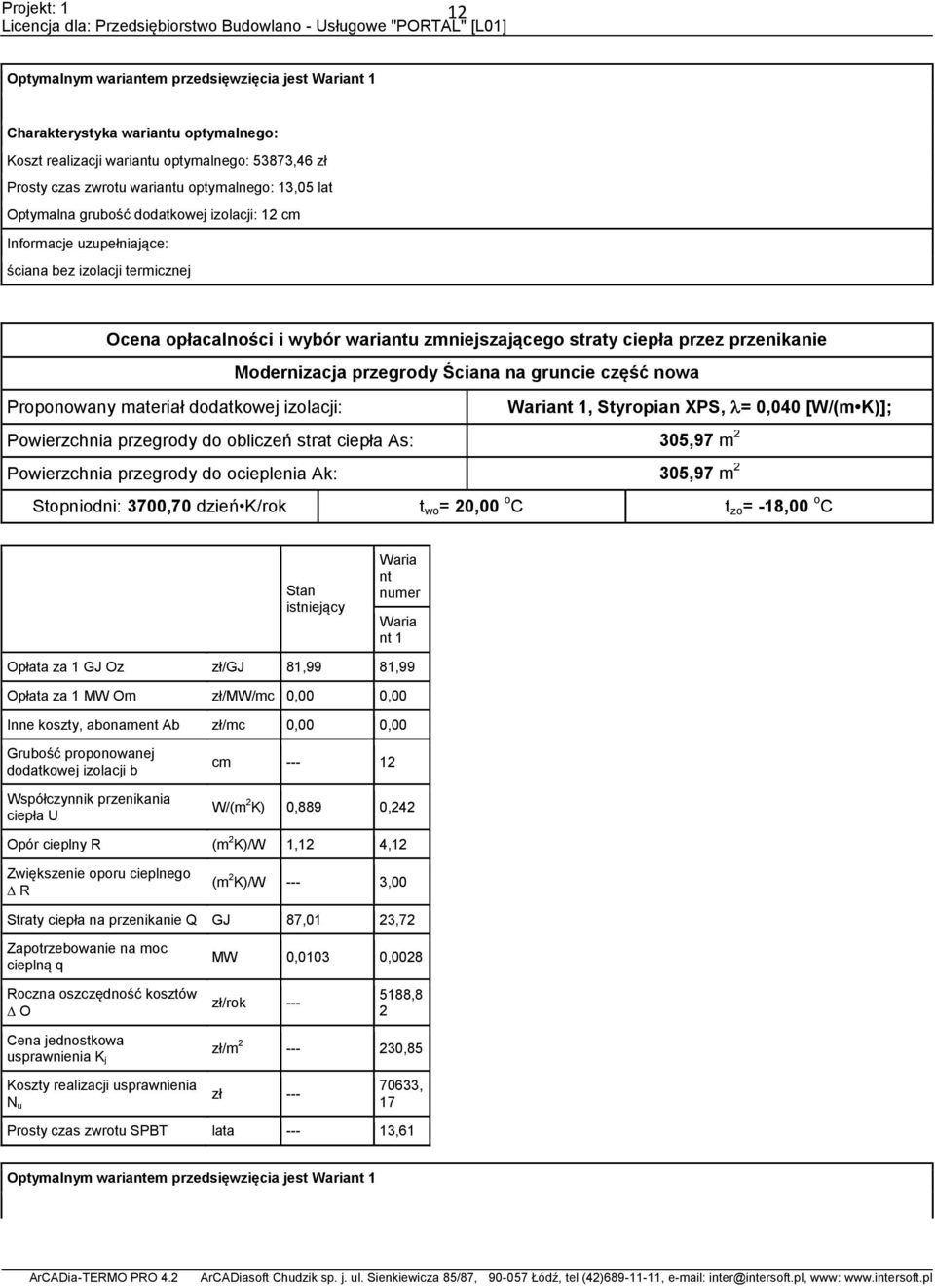

12 12 Optymalnym wariantem przedsięwzięcia jest nt 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 53873,46 zł Prosty czas zwrotu wariantu optymalnego: 13,05 lat Optymalna grubość dodatkowej izolacji: 12 cm Informacje uzupełniające: ściana bez izolacji termicznej Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana na gruncie część nowa Proponowany materiał dodatkowej izolacji: nt 1, Styropian XPS, = 0,040 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 305,97 m 2 Powierzchnia przegrody do ocieplenia Ak: 305,97 m 2 Stopniodni: 3700,70 dzień K/rok t wo = 20,00 o C t zo = -18,00 o C Stan istniejący nt numer nt 1 Opłata za 1 GJ Oz zł/gj 81,99 81,99 Opłata za 1 MW Om zł/mw/mc 0,00 0,00 Inne koszty, abonament Ab zł/mc 0,00 0,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 0,889 0,242 Opór cieplny R (m 2 K)/W 1,12 4,12 Zwiększenie oporu cieplnego R (m 2 K)/W --- 3,00 Straty ciepła na przenikanie Q GJ 87,01 23,72 Zapotrzebowanie na moc cieplną q MW 0,0103 0,0028 Roczna oszczędność kosztów O zł/rok ,8 2 Cena jednostkowa usprawnienia K j zł/m ,85 Koszty realizacji usprawnienia N u zł , 17 Prosty czas zwrotu SPBT lata ,61 Optymalnym wariantem przedsięwzięcia jest nt 1

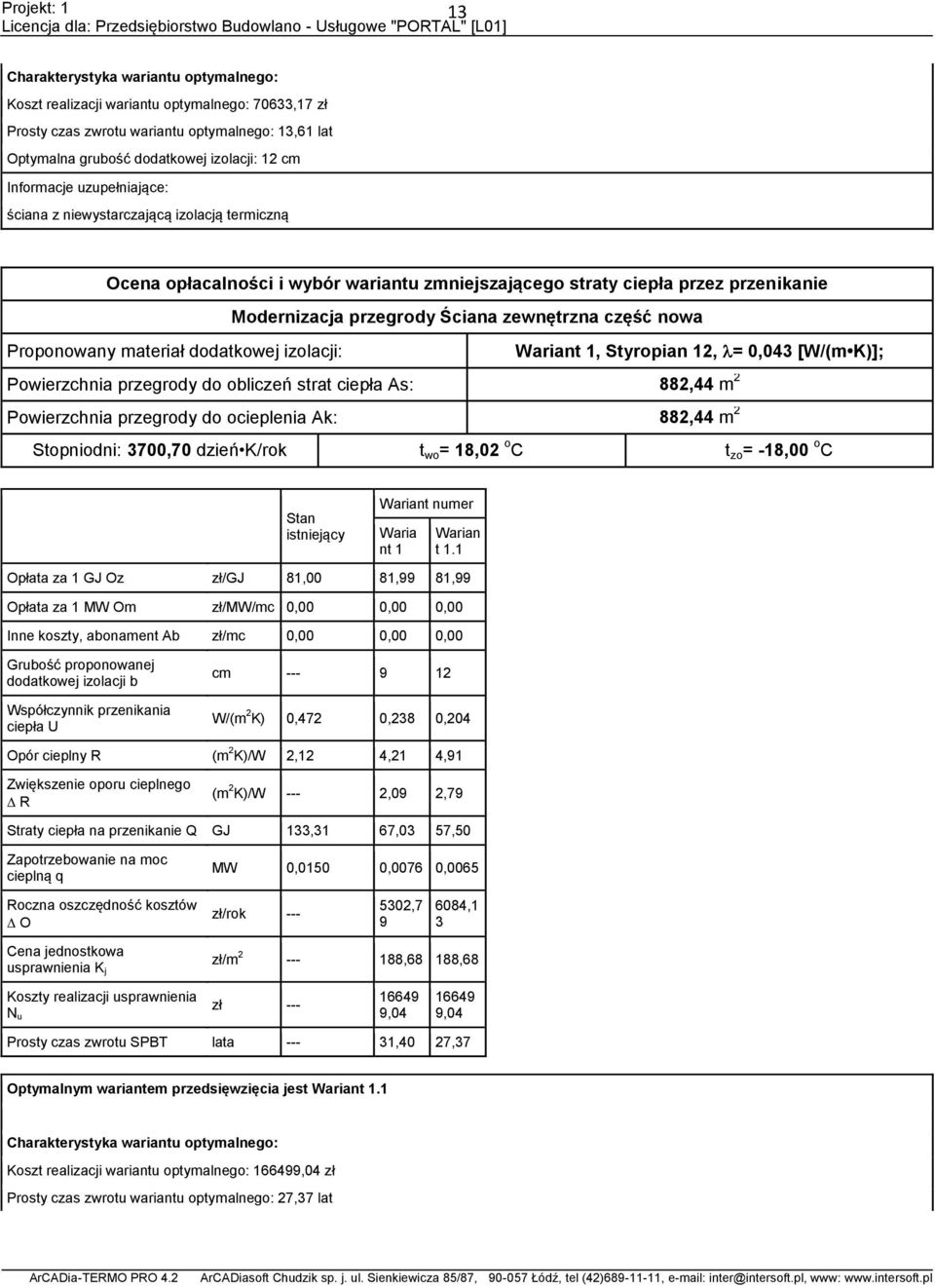

13 13 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 70633,17 zł Prosty czas zwrotu wariantu optymalnego: 13,61 lat Optymalna grubość dodatkowej izolacji: 12 cm Informacje uzupełniające: ściana z niewystarczającą izolacją termiczną Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna część nowa Proponowany materiał dodatkowej izolacji: nt 1, Styropian 12, = 0,043 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 882,44 m 2 Powierzchnia przegrody do ocieplenia Ak: 882,44 m 2 Stopniodni: 3700,70 dzień K/rok t wo = 18,02 o C t zo = -18,00 o C Stan istniejący nt numer nt 1 n t 1.1 Opłata za 1 GJ Oz zł/gj 81,00 81,99 81,99 Opłata za 1 MW Om zł/mw/mc 0,00 0,00 0,00 Inne koszty, abonament Ab zł/mc 0,00 0,00 0,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 0,472 0,238 0,204 Opór cieplny R (m 2 K)/W 2,12 4,21 4,91 Zwiększenie oporu cieplnego R (m 2 K)/W --- 2,09 2,79 Straty ciepła na przenikanie Q GJ 133,31 67,03 57,50 Zapotrzebowanie na moc cieplną q MW 0,0150 0,0076 0,0065 Roczna oszczędność kosztów O zł/rok , ,1 3 Cena jednostkowa usprawnienia K j zł/m ,68 188,68 Koszty realizacji usprawnienia N u zł , ,04 Prosty czas zwrotu SPBT lata ,40 27,37 Optymalnym wariantem przedsięwzięcia jest nt 1.1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: ,04 zł Prosty czas zwrotu wariantu optymalnego: 27,37 lat

14 14 Optymalna grubość dodatkowej izolacji: 12 cm Informacje uzupełniające: ściana z niewystarczającą izolacją termiczną Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Strop zewnętrzny wiatrołap Proponowany materiał dodatkowej izolacji: nt 1, Styropian 15, = 0,040 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 44,99 m 2 Powierzchnia przegrody do ocieplenia Ak: 44,99 m 2 Stopniodni: 3700,70 dzień K/rok t wo = 10,00 o C t zo = -18,00 o C Stan istniejący nt numer nt 1 n t 1.1 Opłata za 1 GJ Oz zł/gj 81,99 81,99 81,99 Opłata za 1 MW Om zł/mw/mc 0,00 0,00 0,00 Inne koszty, abonament Ab zł/mc 0,00 0,00 0,00 Grubość proponowanej dodatkowej izolacji b Współczynnik przenikania ciepła U cm W/(m 2 K) 0,320 0,216 0,163 Opór cieplny R (m 2 K)/W 3,13 4,63 6,13 Zwiększenie oporu cieplnego R (m 2 K)/W --- 1,50 3,00 Straty ciepła na przenikanie Q GJ 4,60 3,11 2,35 Zapotrzebowanie na moc cieplną q Roczna oszczędność kosztów O MW 0,0004 0,0003 0,0002 zł/rok ,16 184,53 Cena jednostkowa usprawnienia K j zł/m ,94 168,94 Koszty realizacji usprawnienia N u zł , ,9 5 Prosty czas zwrotu SPBT lata ,22 41,19 Optymalnym wariantem przedsięwzięcia jest nt 1.1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 7600,95 zł Prosty czas zwrotu wariantu optymalnego: 41,19 lat Optymalna grubość dodatkowej izolacji: 12 cm Informacje uzupełniające:...

15 Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien lub drzwi oraz poprawie systemu wentylacji Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja przegrody OZ 1 'Wentylacja grawitacyjna' Minimalny strumień powietrza wentylacyjnego V: 20793,71 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 502,05m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 502,05m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 502,05m 2 Stopień wyeksponowania budynku na działanie wiatru: średnie osłonięcie cr = 1,0,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 3547,54 dzień K/rok i = 19,33 o C e = -18,00 o C Stan istniejący nt numer W1 Opłata za 1 GJ zł/gj 81,99 81,99 Opłata za 1 MW zł/mw/mc 0,00 0,00 Inne koszty, abonament zł/mc 0,00 0,00 Współczynnik c m 1,35 1,30 Współczynnik c r 1,20 1,10 Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 1,600 1,600 Straty ciepła na przenikanie Q GJ 3764, ,5 4 Zapotrzebowanie na moc cieplną q MW 0,3862 0,3466 Roczna oszczędność kosztów O zł/rok , 34 Cena jednostkowa wymiany okien lub drzwi Koszt realizacji wymiany okien lub drzwi Nok Koszt realizacji modernizacji wentylacji Nw zł/m ,00 zł --- 0,00 zł --- 0,00 Prosty czas zwrotu SPBT lata --- 0,00 Optymalnym wariantem przedsięwzięcia jest wariant nr 1 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 0,00 zł

16 16 Prosty czas zwrotu wariantu optymalnego: 0,00 lat Modernizacja systemu wentylacji U= 1,60 Informacje uzupełniające: nakłady na uszczelnienie stolarki (docieplenie ościeży styropianem) uwzględnione zostały w wariancie docieplenia ścian zewnętrznych Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' Minimalny strumień powietrza wentylacyjnego V: 628,98 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 13,80m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 13,80m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 13,80m 2 Stopień wyeksponowania budynku na działanie wiatru: Średnie osłonięcie cr = 1,0,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 3547,54 dzień K/rok i = 19,33 o C e = -18,00 o C Stan istniejący nt numer W1 Opłata za 1 GJ zł/gj 81,99 81,99 Opłata za 1 MW zł/mw/mc 0,00 0,00 Inne koszty, abonament zł/mc 0,00 0,00 Współczynnik c m 1,35 1,00 Współczynnik c r 1,20 0,85 Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 3,000 1,600 Straty ciepła na przenikanie Q GJ 109,41 8,98 Zapotrzebowanie na moc cieplną q MW 0,0123 0,0012 Roczna oszczędność kosztów O zł/rok ,8 7 Cena jednostkowa wymiany okien lub drzwi zł/m ,70 Koszt realizacji wymiany okien lub drzwi Nok zł ,8 6 Koszt realizacji modernizacji wentylacji Nw zł --- 0,00 Prosty czas zwrotu SPBT lata --- 0,74 Optymalnym wariantem przedsięwzięcia jest wariant nr 1

17 17 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 6067,86 zł Prosty czas zwrotu wariantu optymalnego: 0,74 lat Stolarka bardzo szczelna ( a < 0,3 ) Modernizacja systemu wentylacji U= 1,60 Informacje uzupełniające: wymiana wszystkich drzwi zewnętrznych starego typu spowoduje uszczelnienie otworów i zmniejszenie strat energii 6.3 Ocena opłacalności i wybór wariantu prowadzącego do zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej Obliczenia mocy cieplnej oraz zapotrzebowanie na ciepło do przygotowania cwu Stan istniejący Liczba użytkowników L i 150,00 Zapotrzebowanie jednostkowe Vcw [m 3 /d] 0,008 Temperatura ciepłej wody na zaworze czerpalnym [ o C] 45,00 Czas użytkowania t uz [dni] 200,00 Sprawność źródła ciepła 0,900 Sprawność przesyłu 0,800 Sprawność akumulacji ciepła 0,840 Współczynnik na przerwy urlopowe 0,90 Współczynnik na wodomierze na ciepłej wodzie 0,80 Obliczeniowe zapotrzebowanie ciepła Q cw [GJ/a] 68,955 Max moc cieplna q cwu [MW] 0, Ocena opłacalności modernizacji instalacji grzewczej Stan istniejący Opłata za 1 GJ na ogrzewanie [zł/gj] 81,99 Opłata za 1 MW mocy zamówionej na ogrzewanie [zł/mw] 0,00 Inne koszty, abonament [zł] 0,00 Sezonowe zapotrzebowanie na ciepło [GJ] 1198,08 Obliczeniowa moc cieplna systemu grzewczego [MW] 0,3507 Sprawność systemu grzewczego 0,693 Roczna oszczędność kosztów O [zł/a] --- Koszt modernizacji [zł] --- SPBT [lat] --- Informacje uzupełniające:

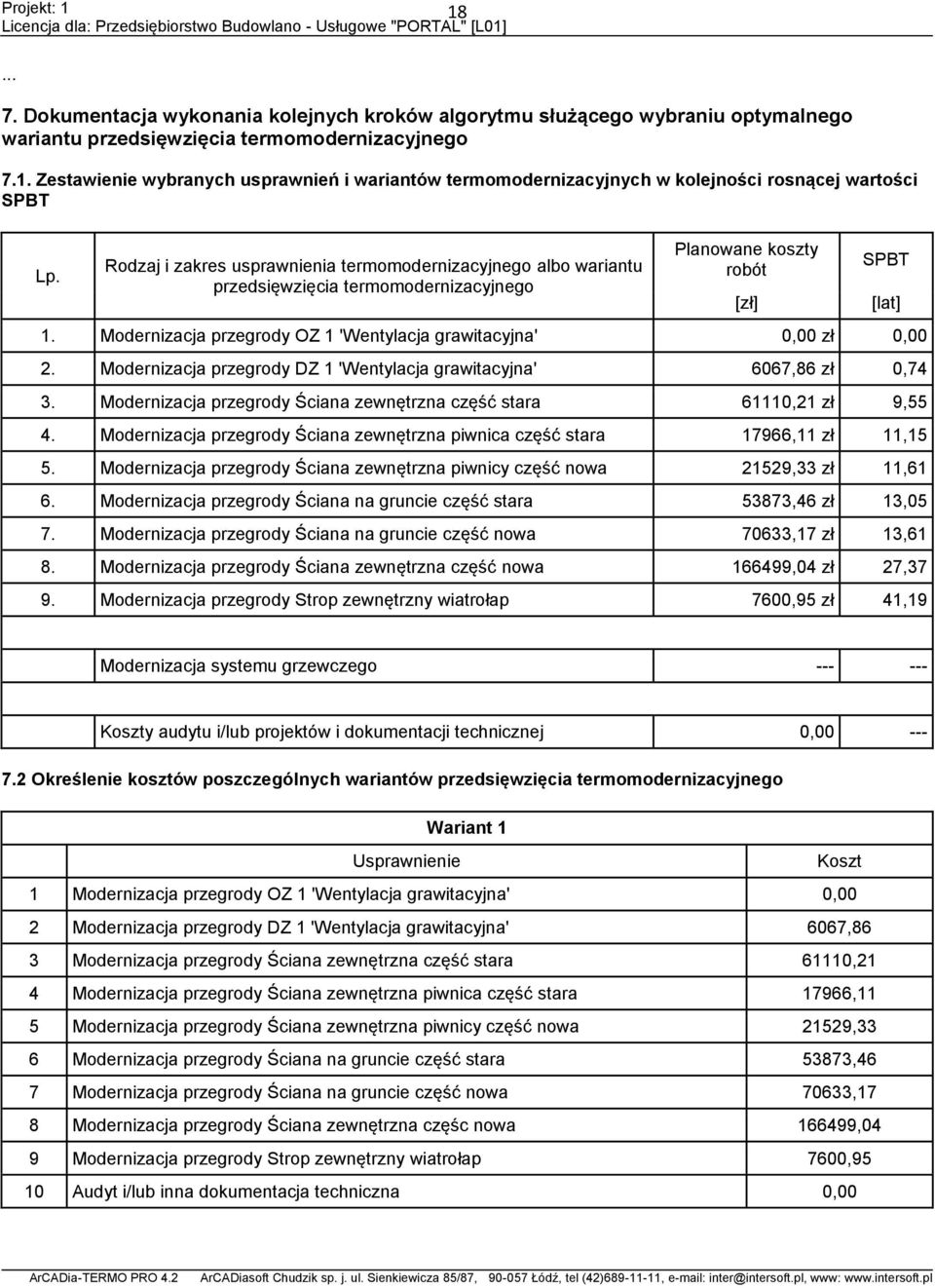

18 Dokumentacja wykonania kolejnych kroków algorytmu służącego wybraniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Zestawienie wybranych usprawnień i wariantów termomodernizacyjnych w kolejności rosnącej wartości SPBT Lp. Rodzaj i zakres usprawnienia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Planowane koszty robót [zł] SPBT 1. Modernizacja przegrody OZ 1 'Wentylacja grawitacyjna' 0,00 zł 0,00 2. Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 6067,86 zł 0,74 3. Modernizacja przegrody Ściana zewnętrzna część stara 61110,21 zł 9,55 4. Modernizacja przegrody Ściana zewnętrzna piwnica część stara 17966,11 zł 11,15 5. Modernizacja przegrody Ściana zewnętrzna piwnicy część nowa 21529,33 zł 11,61 6. Modernizacja przegrody Ściana na gruncie część stara 53873,46 zł 13,05 7. Modernizacja przegrody Ściana na gruncie część nowa 70633,17 zł 13,61 8. Modernizacja przegrody Ściana zewnętrzna część nowa ,04 zł 27,37 9. Modernizacja przegrody Strop zewnętrzny wiatrołap 7600,95 zł 41,19 [lat] Modernizacja systemu grzewczego Koszty audytu i/lub projektów i dokumentacji technicznej 0, Określenie kosztów poszczególnych wariantów przedsięwzięcia termomodernizacyjnego nt 1 Usprawnienie Koszt 1 Modernizacja przegrody OZ 1 'Wentylacja grawitacyjna' 0,00 2 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 6067,86 3 Modernizacja przegrody Ściana zewnętrzna część stara 61110,21 4 Modernizacja przegrody Ściana zewnętrzna piwnica część stara 17966,11 5 Modernizacja przegrody Ściana zewnętrzna piwnicy część nowa 21529,33 6 Modernizacja przegrody Ściana na gruncie część stara 53873,46 7 Modernizacja przegrody Ściana na gruncie część nowa 70633,17 8 Modernizacja przegrody Ściana zewnętrzna częśc nowa ,04 9 Modernizacja przegrody Strop zewnętrzny wiatrołap 7600,95 10 Audyt i/lub inna dokumentacja techniczna 0,00

19 19 Całkowity koszt ,14 nt 2 Usprawnienie Koszt 1 Modernizacja przegrody OZ 1 'Wentylacja grawitacyjna' 0,00 2 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 6067,86 3 Modernizacja przegrody Ściana zewnętrzna część stara 61110,21 4 Modernizacja przegrody Ściana zewnętrzna piwnica część stara 17966,11 5 Modernizacja przegrody Ściana zewnętrzna piwnicy część nowa 21529,33 6 Modernizacja przegrody Ściana na gruncie część stara 53873,46 7 Modernizacja przegrody Ściana na gruncie część nowa 70633,17 8 Modernizacja przegrody Ściana zewnętrzna częśc nowa ,04 9 Audyt i/lub inna dokumentacja techniczna 0,00 Całkowity koszt ,19 nt 3 Usprawnienie Koszt 1 Modernizacja przegrody OZ 1 'Wentylacja grawitacyjna' 0,00 2 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 6067,86 3 Modernizacja przegrody Ściana zewnętrzna część stara 61110,21 4 Modernizacja przegrody Ściana zewnętrzna piwnica część stara 17966,11 5 Modernizacja przegrody Ściana zewnętrzna piwnicy część nowa 21529,33 6 Modernizacja przegrody Ściana na gruncie część stara 53873,46 7 Modernizacja przegrody Ściana na gruncie część nowa 70633,17 8 Audyt i/lub inna dokumentacja techniczna 0,00 Całkowity koszt ,15 nt 4 Usprawnienie Koszt 1 Modernizacja przegrody OZ 1 'Wentylacja grawitacyjna' 0,00 2 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 6067,86 3 Modernizacja przegrody Ściana zewnętrzna część stara 61110,21 4 Modernizacja przegrody Ściana zewnętrzna piwnica część stara 17966,11 5 Modernizacja przegrody Ściana zewnętrzna piwnicy część nowa 21529,33

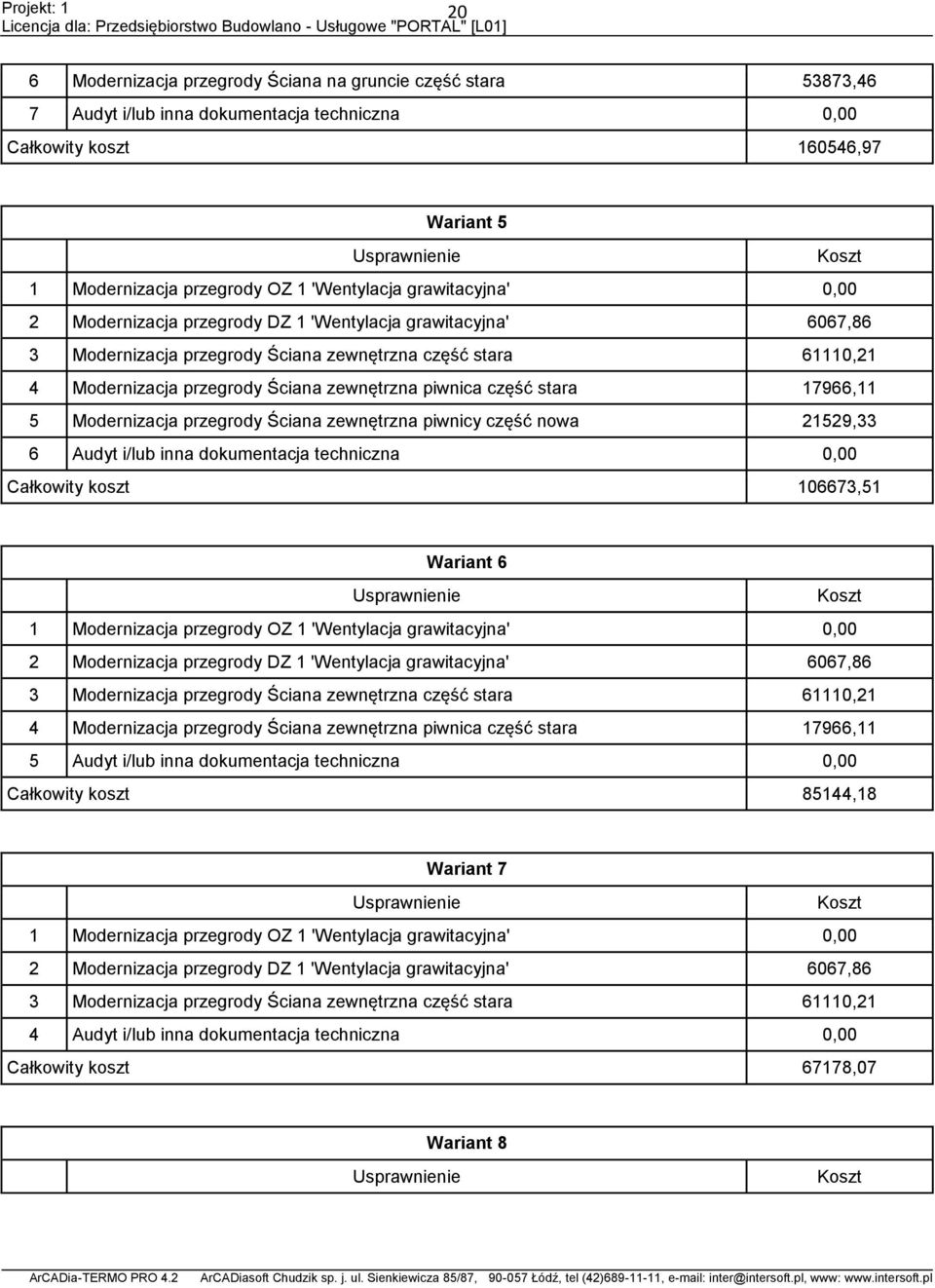

20 20 6 Modernizacja przegrody Ściana na gruncie część stara 53873,46 7 Audyt i/lub inna dokumentacja techniczna 0,00 Całkowity koszt ,97 nt 5 Usprawnienie Koszt 1 Modernizacja przegrody OZ 1 'Wentylacja grawitacyjna' 0,00 2 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 6067,86 3 Modernizacja przegrody Ściana zewnętrzna część stara 61110,21 4 Modernizacja przegrody Ściana zewnętrzna piwnica część stara 17966,11 5 Modernizacja przegrody Ściana zewnętrzna piwnicy część nowa 21529,33 6 Audyt i/lub inna dokumentacja techniczna 0,00 Całkowity koszt ,51 nt 6 Usprawnienie Koszt 1 Modernizacja przegrody OZ 1 'Wentylacja grawitacyjna' 0,00 2 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 6067,86 3 Modernizacja przegrody Ściana zewnętrzna część stara 61110,21 4 Modernizacja przegrody Ściana zewnętrzna piwnica część stara 17966,11 5 Audyt i/lub inna dokumentacja techniczna 0,00 Całkowity koszt 85144,18 nt 7 Usprawnienie Koszt 1 Modernizacja przegrody OZ 1 'Wentylacja grawitacyjna' 0,00 2 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 6067,86 3 Modernizacja przegrody Ściana zewnętrzna część stara 61110,21 4 Audyt i/lub inna dokumentacja techniczna 0,00 Całkowity koszt 67178,07 nt 8 Usprawnienie Koszt

21 sumaryczna strata ciepła budynku roczne zapotrzebowanie energii budynku średnia temperatura pomieszczeń ogrzewanych powierzchnia pomieszczeń ogrzewanych kubatura pomieszczeń ogrzewanych kubatura budynku kubatura przestrzeni ogrzewanej wskaźnik cieplny budynku stosunek pow. przegród zewnętrznych do kubatury przestrzeni ogrzewanej A/V Projekt: Modernizacja przegrody OZ 1 'Wentylacja grawitacyjna' 0,00 2 Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' 6067,86 3 Audyt i/lub inna dokumentacja techniczna 0,00 Całkowity koszt 6067,86 nt 9 Usprawnienie Koszt 1 Modernizacja przegrody OZ 1 'Wentylacja grawitacyjna' 0,00 2 Audyt i/lub inna dokumentacja techniczna 0,00 Całkowity koszt 0, Wyniki komputerowych obliczeń dla poszczególnych wariantów przedsięwzięcia nt [MW] [GJ] o C m 2 m 3 m 3 m 3 W/m 3 1/m 0 0, ,08 20, , , , ,03 37,32 0,41 1 0, ,18 20, , , , ,03 33,96 0,41 2 0, ,20 20, , , , ,03 33,98 0,41 3 0, ,08 20, , , , ,03 34,76 0,41 4 0, ,33 20, , , , ,03 35,45 0,41 5 0, ,84 20, , , , ,03 36,00 0,41 6 0, ,77 20, , , , ,03 36,25 0,41 7 0, ,41 20, , , , ,03 36,46 0,41 8 0, ,76 20, , , , ,03 37,31 0,41 9 0, ,49 20, , , , ,03 37,31 0, Obliczenia oszczędności kosztów wynikających z przeprowadzenia przedsięwzięcia termomodernizacyjnego nt Q h0,1co Q 0,1cwu 0,1 w t0,1 w d0,1 Q 0,1 O 0,1 O % O q h0,1co q 0,1cwu

22 GJ GJ MW MW 1198,08 68,95 0,3507 0, ,18 68,95 0,2999 0, ,20 68,95 0,3000 0, ,08 68,95 0,3086 0, ,33 68,95 0,3086 0, ,84 68,95 0,3086 0, ,77 68,95 0,3113 0, ,41 68,95 0,3136 0, ,76 68,95 0,3229 0, ,49 68,95 0,3236 0, GJ zł zł % 0,69 0,85 0, , , ,69 0,85 0, , , ,97 16,98 0,69 0,85 0, , , ,22 16,90 0,69 0,85 0, , , ,24 14,21 0,69 0,85 0, ,60 0,69 0,85 0, ,90 0,69 0,85 0, ,03 0,69 0,85 0, ,72 0,69 0,85 0, ,22 0,69 0,85 0, , , , , , , , ,97 13, ,62 13, ,94 12, ,82 11, ,64 8, ,72 8, Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku Premia termomodernizacyjna nt Planowane koszty całkowite Roczna oszczędność kosztów energii O Procentowa oszczędność zapotrz. na energię ,14 zł 19659,97 16,98% ,19 zł 19566,22 16,90% Planowana kwota środków własnych i kwota kredytu , , ,0 0 20,00 80,00 20% kredytu 16% kosztów całkowityc h 55056, ,82 20, , ,67 Dwukrot ność rocznej oszczęd ności kosztów energii 39319, ,4 4

23 ,1 9 80, ,15 zł 16452,24 14,21% , ,1 5 20,00 80, , , , ,97 zł 15693,97 13,56% ,0 0 20, ,97 80, , , , ,51 zł 15095,62 13,04% ,0 0 20,00 0,00 80,00 0, , , ,18 zł 14182,94 12,25% ,0 0 20,00 0,00 80,00 0, , , ,07 zł 13388,82 11,56% ,0 0 20,00 0,00 80,00 0, , , ,86 zł 10231,64 8,84% ,0 0 20,00 0,00 80,00 0,00 970, , ,00 zł 9980,72 8,62% ,0 0 20,00 0,00 80,00 0,00 0, ,4 4 Optymalnym wariantem przedsięwzięcia termomodernizacyjnego jest wariant nr 1 gdyż: 1. Zmniejszenie rocznego zapotrzebowania na energię zużywaną na potrzeby ogrzewania oraz podgrzewania wody użytkowej jest większe niż: 15% 2. Kwota kredytu nie przekracza wartości zadeklarowanej 3. Środki własne konieczne na realizację przedsięwzięcia termomodernizacyjnego nie przekraczają zadeklarowanych przez inwestora środków w kwocie ,00 zł 7.6. Charakterystyka optymalnego wariantu przedsięwzięcia termomodernizacyjnego - planowany koszt całkowity ,14 zł - planowana kwota środków własnych ,00 zł - planowana kwota kredytu ,14 zł - przewidywana premia termomodernizacyjna ,94 zł - roczne oszczędności kosztów energii ,97 zł tj. 16,98 %

24 24 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji. P1 Usprawnienie: Modernizacja przegrody Ściana zewnętrzna część stara Wymagana grubość dodatkowej warstwy izolacji termicznej: 12 cm Zastosowany materiał izolacji termicznej: Styropian 12 Uwagi: ściana bez izolacji termicznej P2 Usprawnienie: Modernizacja przegrody Ściana zewnętrzna piwnica część stara Wymagana grubość dodatkowej warstwy izolacji termicznej: 12 cm Zastosowany materiał izolacji termicznej: Styropian 12 Uwagi: ściana bez izolacji termicznej P3 Usprawnienie: Modernizacja przegrody Ściana zewnętrzna piwnicy część nowa Wymagana grubość dodatkowej warstwy izolacji termicznej: 12 cm Zastosowany materiał izolacji termicznej: Styropian 12 Uwagi: ściana z niewystarczającą izolacją termiczną P4 Usprawnienie: Modernizacja przegrody Ściana na gruncie część stara Wymagana grubość dodatkowej warstwy izolacji termicznej: 12 cm Zastosowany materiał izolacji termicznej: Styropian XPS Uwagi: ściana bez izolacji termicznej P5 Usprawnienie: Modernizacja przegrody Ściana na gruncie część nowa Wymagana grubość dodatkowej warstwy izolacji termicznej: 12 cm Zastosowany materiał izolacji termicznej: Styropian XPS Uwagi: ściana z niewystarczającą izolacją termiczną P6 Usprawnienie: Modernizacja przegrody Ściana zewnętrzna część nowa Wymagana grubość dodatkowej warstwy izolacji termicznej: 12 cm Zastosowany materiał izolacji termicznej: Styropian 12

25 25 Uwagi: ściana z niewystarczającą izolacją termiczną P7 Usprawnienie: Modernizacja przegrody Strop zewnętrzny wiatrołap Wymagana grubość dodatkowej warstwy izolacji termicznej: 12 cm Zastosowany materiał izolacji termicznej: Styropian 15 Uwagi:... O1 Usprawnienie: Modernizacja przegrody OZ 1 'Wentylacja grawitacyjna' Wymagany współczynnik U dla nowej stolarki: 1,600 W/(m 2 K) Wymagany typ stolarki: Uwagi: nakłady na uszczelnienie stolarki (docieplenie ościeży styropianem) uwzględnione zostały w wariancie docieplenia ścian zewnętrznych O2 Usprawnienie: Modernizacja przegrody DZ 1 'Wentylacja grawitacyjna' Wymagany współczynnik U dla nowej stolarki: 1,600 W/(m 2 K) Wymagany typ stolarki: Stolarka bardzo szczelna ( a < 0,3 ) Uwagi: wymiana wszystkich drzwi zewnętrznych starego typu spowoduje uszczelnienie otworów i zmniejszenie strat energii
