AUDYT ENERGETYCZNY BUDYNKU

Wielkość: px
Rozpocząć pokaz od strony:

Download "AUDYT ENERGETYCZNY BUDYNKU"

Transkrypt

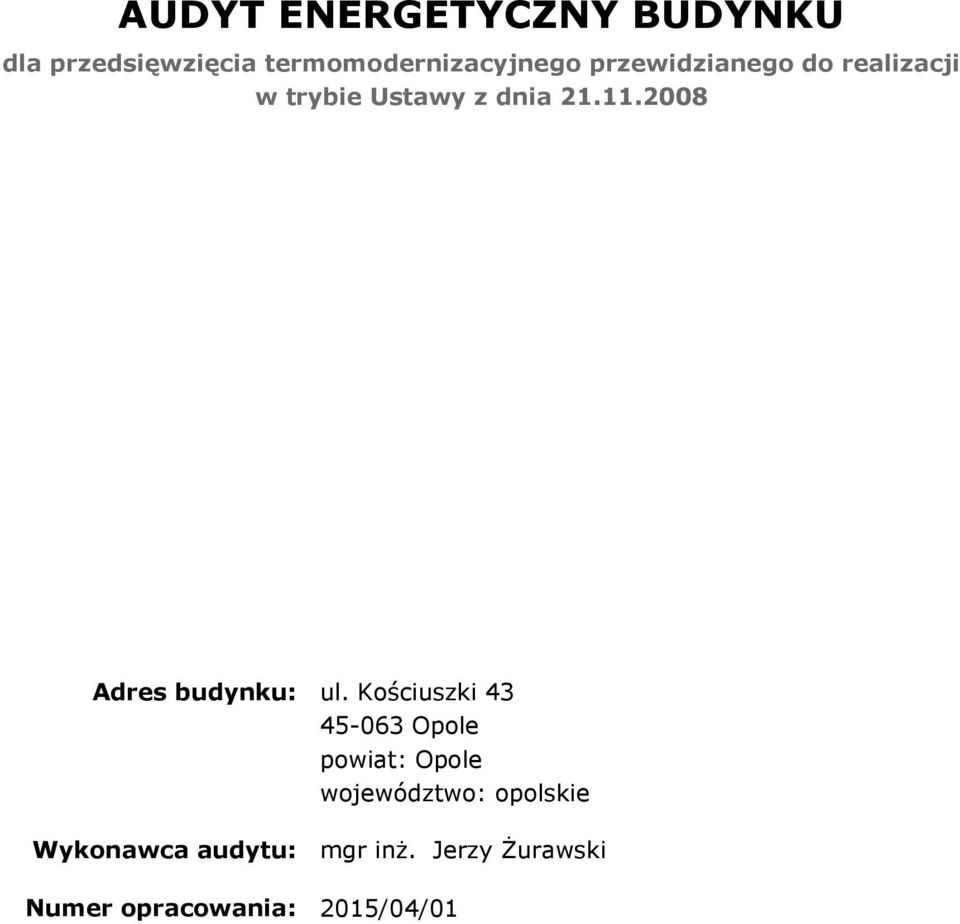

1 AUDYT ENERGETYCZNY BUDYNKU dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z dnia Adres budynku: ul. Kościuszki Opole powiat: Opole województwo: opolskie Wykonawca audytu: mgr inż. Jerzy Żurawski Numer opracowania: 2015/04/01

2 SPIS TREŚCI 1. Strona tytułowa audytu energetycznego budynku 3 2. Karta audytu energetycznego budynku 4 3. Dokumenty i dane źródłowe oraz wytyczne i uwagi inwestora 6 4. Inwentaryzacja techniczno-budowlana budynku 8 5. Ocena stanu technicznego budynku Wskazanie rodzajów ulepszeń i przedsięwzięć termomodernizacyjnych Źródła ciepła Przegrody nieprzezroczyste Przegrody przezroczyste i wentylacja naturalna Wentylacja mechaniczna System grzewczy Zestawienie ulepszeń optymalnych Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Załączniki Załącznik 1 - Współczynniki przenikania ciepła dla stanu przed termomodernizacją Załącznik 2 - Bilans energetyczny budynku dla stanu przed termomodernizacją Załącznik 3 - Bilanse energetyczne budynku dla wariantów termomodernizacyjnych Załącznik 4 - Rysunki 96 Aterm /103

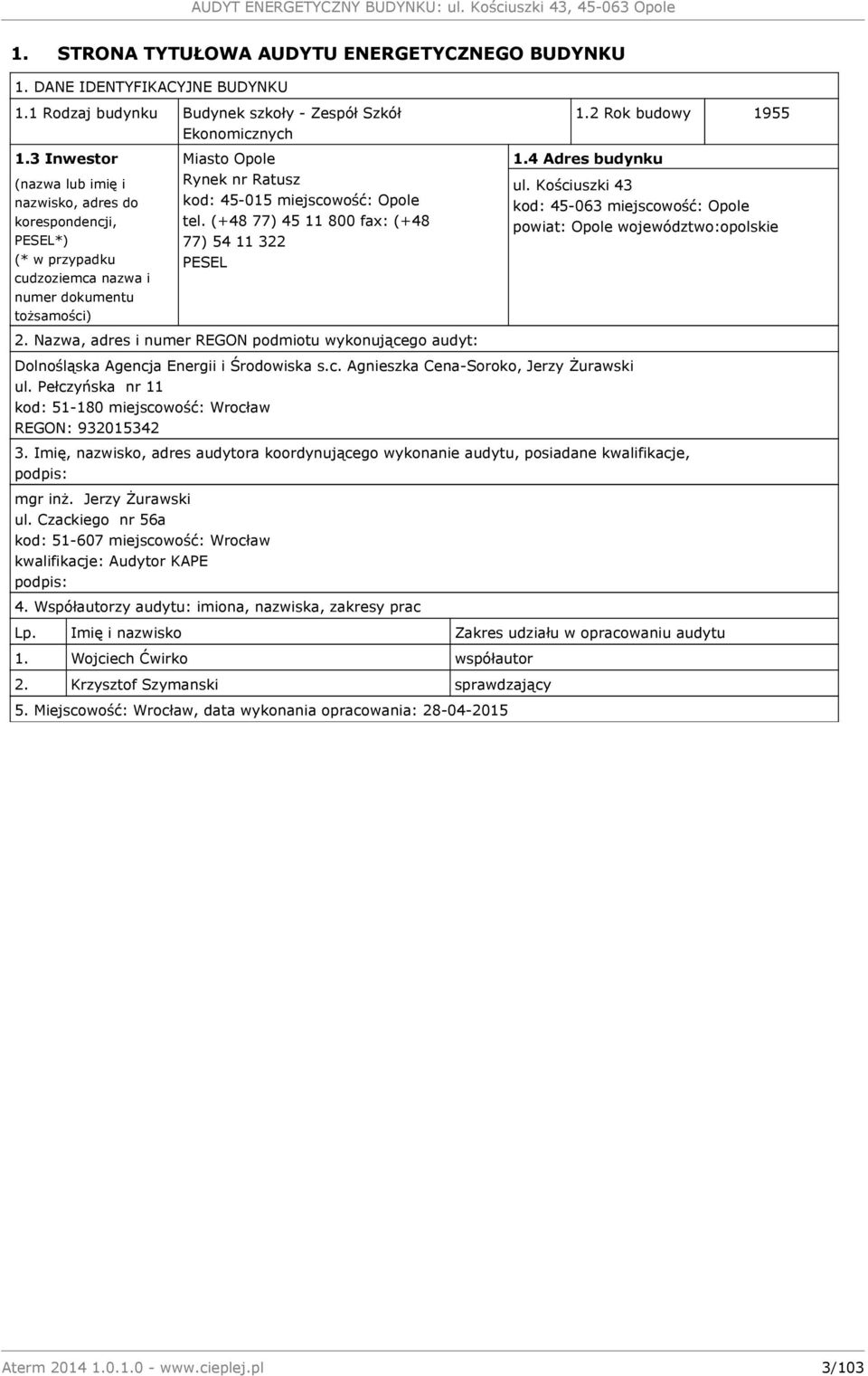

3 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. DANE IDENTYFIKACYJNE BUDYNKU 1.1 Rodzaj budynku Budynek szkoły - Zespół Szkół 1.2 Rok budowy Ekonomicznych Inwestor Miasto Opole 1.4 Adres budynku (nazwa lub imię i nazwisko, adres do korespondencji, PESEL*) (* w przypadku cudzoziemca nazwa i numer dokumentu tożsamości) Rynek nr Ratusz kod: miejscowość: Opole tel. (+48 77) fax: (+48 77) PESEL 2. Nazwa, adres i numer REGON podmiotu wykonującego audyt: Dolnośląska Agencja Energii i Środowiska s.c. Agnieszka Cena-Soroko, Jerzy Żurawski ul. Pełczyńska nr 11 kod: miejscowość: Wrocław REGON: ul. Kościuszki 43 kod: miejscowość: Opole powiat: Opole województwo:opolskie 3. Imię, nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: mgr inż. Jerzy Żurawski ul. Czackiego nr 56a kod: miejscowość: Wrocław kwalifikacje: Audytor KAPE podpis: 4. Współautorzy audytu: imiona, nazwiska, zakresy prac Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu 1. Wojciech Ćwirko współautor 2. Krzysztof Szymanski sprawdzający 5. Miejscowość: Wrocław, data wykonania opracowania: Aterm /103

4 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU* 1. Dane ogólne 1. Konstrukcja/technologia budynku tradycyjna 2. Liczba kondygnacji 5 3. Kubatura części ogrzewanej [m³] 15853,17 4. Powierzchnia netto budynku [m²] 4937,70 5. Powierzchnia użytkowa podstawowej części budynku [m²] 3377,84 6. Powierzchnia użytkowa dodatkowej części budynku [m²] 0 7. Liczba lokali 1 8. Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody indywidualne przygotowanie 10. Rodzaj systemu grzewczego budynku centralne ogrzewanie 11. Współczynnik kształtu A/V [1/m] 0, Inne dane charakteryzujące budynek - 2. Współczynniki przenikania ciepła przez przegrody budowlane [W/(m²K)] Stan przed termomod ernizacją Stan po termomod ernizacji Ściana zewnętrzna U=1,080 W/m2K 1,080 0,214 Ściana w gruncie U=0,990 W/m2K 0,990 0,240 Ściana wewnętrzna U=1,021 W/m2K 1,021 0,261 Strop do strychu U=1,330 W/m2K 1,330 0,199 Stropodach płaski U=1,172 W/m2K 1,172 0,195 Podłoga na gruncie U=1,041 W/m2K 1,041 1,041 Stolarka okienna drewniana stara Uw=3,500 W/m2K 3,500 1,300 Drzwi zewnętrzne stare Ud=3,600 W/m2K 3,600 1,700 Drzwi zewnętrzne nowe Ud=2,600 W/m2K 2,600 2,600 Stolarka okienna PCV nowa Uw=1,500 W/m2K 1,500 1, Sprawności składowe systemu grzewczego Sprawność wytwarzania 0,95 0,95 Sprawność przesyłania 0,94 0,96 Sprawność regulacji i wykorzystania 0,77 0,88 Sprawność akumulacji 1,00 1,00 Uwzględnienie przerw na ogrzewanie w okresie tygodnia (obliczono zgodnie z normą PN-EN ISO 13790:2009) Uwzględnienie przerw na ogrzewanie w ciągu doby (obliczono zgodnie z normą PN-EN ISO 13790:2009) 4. Charakterystyka systemu wentylacji Rodzaj wentylacji (naturalna, mechaniczna) Sposób doprowadzenia i odprowadzenia powietrza 1,00 1,00 1,00 1,00 naturalna, mechaniczna wywiewna wentylacja realizowana przez nawiewniki do pionów wentylacyjnyc h naturalna, mechaniczna nawiewno-wy wiewna wentylacja realizowana przez nawiewniki do pionów wentylacyjnyc h, mechaniczna nawiewno-wy wiewna z odzyskiem ciepła Strumień powietrza wentylacyjnego [m³/h] 10749, ,20 Aterm /103

5 4. Liczba wymian [1/h] 0,68 0,85 5. Charakterystyka energetyczna budynku Obliczeniowa moc cieplna systemu grzewczego [kw] 451,72 324,18 Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m²rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m²rok)] 6. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) ,48 34, ,51 438, ,87 546,09 229,10 229, ,00-76,20 24,66 110,82 30,72 Cena za 1GJ na ogrzewanie** [zł] 53,60 53,60 Opłata 1 MW mocy zamówionej na ogrzewanie na miesiąc*** [zł] 11463, ,90 Opłata za podgrzanie 1m³ wody użytkowej ** [zł] 44,13 44,13 Opłata 1 MW mocy zamówionej na podgrzanie wody użytkowej na miesiąc*** [zł] 0,00 0,00 Opłata za ogrzanie 1m² pow. użytkowej [zł] 4,14 1,82 Opłata abonamentowa - ogrzewanie [zł] 0,00 0,00 Opłata abonamentowa - ciepła woda użytkowa [zł] 0,00 0,00 7. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] Planowane koszty całkowite [zł] Roczna oszczędność kosztów energii [zł/rok] ,70 Roczne zmniejszenie zapotrzebowania na energię [%] ,70 Premia termomodernizacyjna [zł] 93860,82 * - dla budynku o mieszanej funkcji należy podać wszystkie dane oddzielnie dla każdej części budynku ** - opłata zmienna związana z dystrybucją i przesyłem jednostki energii *** - stała opłata miesięczna związana z dystrybucją i przesyłem energii 64, ,63 Aterm /103

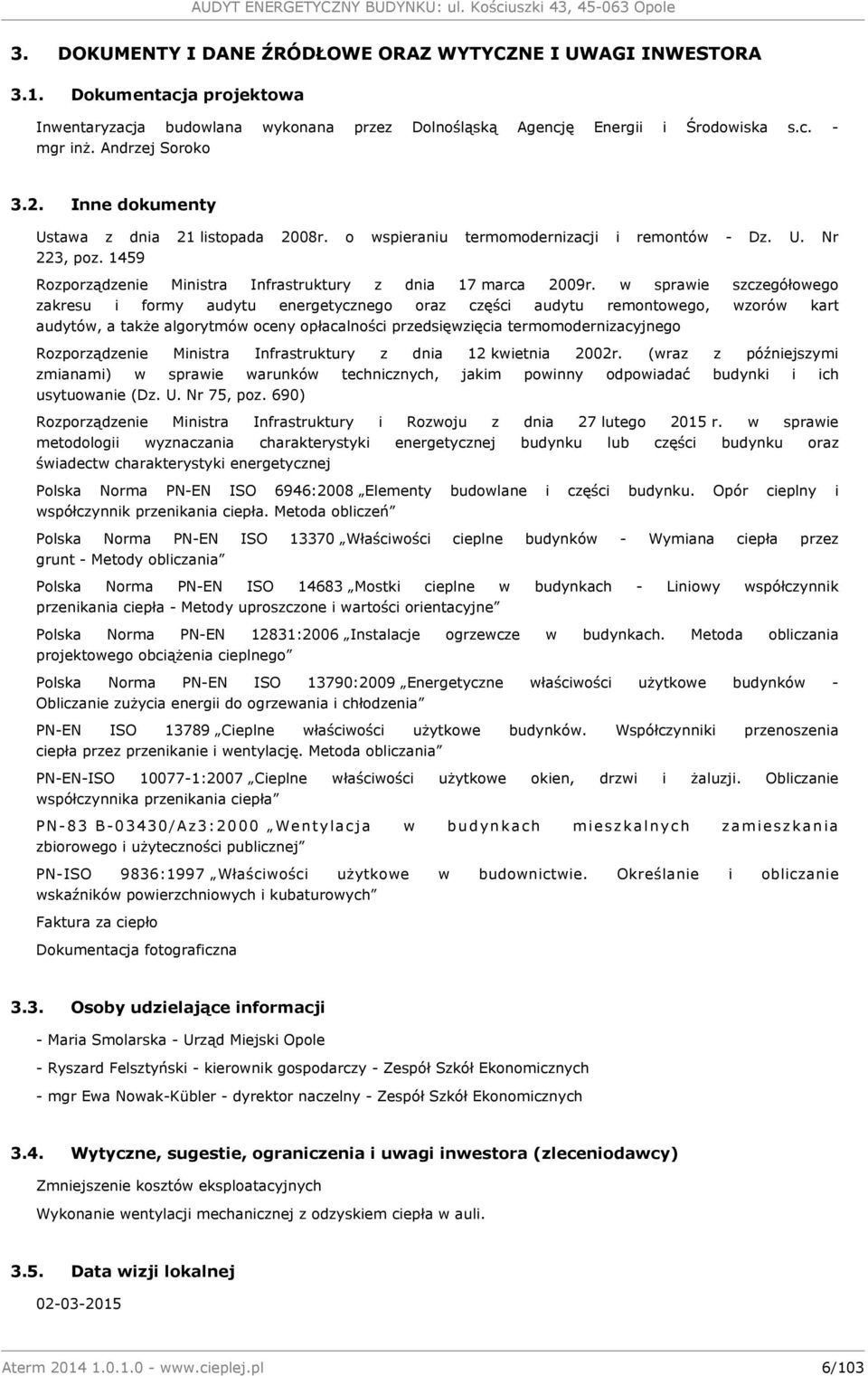

6 3. DOKUMENTY I DANE ŹRÓDŁOWE ORAZ WYTYCZNE I UWAGI INWESTORA 3.1. Dokumentacja projektowa Inwentaryzacja budowlana wykonana przez Dolnośląską Agencję Energii i Środowiska s.c. - mgr inż. Andrzej Soroko 3.2. Inne dokumenty Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów - Dz. U. Nr 223, poz Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. (wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690) Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej Polska Norma PN-EN ISO 6946:2008 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń Polska Norma PN-EN ISO Właściwości cieplne budynków - Wymiana ciepła przez grunt - Metody obliczania Polska Norma PN-EN ISO Mostki cieplne w budynkach - Liniowy współczynnik przenikania ciepła - Metody uproszczone i wartości orientacyjne Polska Norma PN-EN 12831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego Polska Norma PN-EN ISO 13790:2009 Energetyczne właściwości użytkowe budynków - Obliczanie zużycia energii do ogrzewania i chłodzenia PN-EN ISO Cieplne właściwości użytkowe budynków. Współczynniki przenoszenia ciepła przez przenikanie i wentylację. Metoda obliczania PN-EN-ISO :2007 Cieplne właściwości użytkowe okien, drzwi i żaluzji. Obliczanie współczynnika przenikania ciepła PN-83 B-03430/Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej PN-ISO 9836:1997 Właściwości użytkowe w budownictwie. Określanie i obliczanie wskaźników powierzchniowych i kubaturowych Faktura za ciepło Dokumentacja fotograficzna 3.3. Osoby udzielające informacji - Maria Smolarska - Urząd Miejski Opole - Ryszard Felsztyński - kierownik gospodarczy - Zespół Szkół Ekonomicznych - mgr Ewa Nowak-Kübler - dyrektor naczelny - Zespół Szkół Ekonomicznych 3.4. Wytyczne, sugestie, ograniczenia i uwagi inwestora (zleceniodawcy) Zmniejszenie kosztów eksploatacyjnych Wykonanie wentylacji mechanicznej z odzyskiem ciepła w auli Data wizji lokalnej Aterm /103

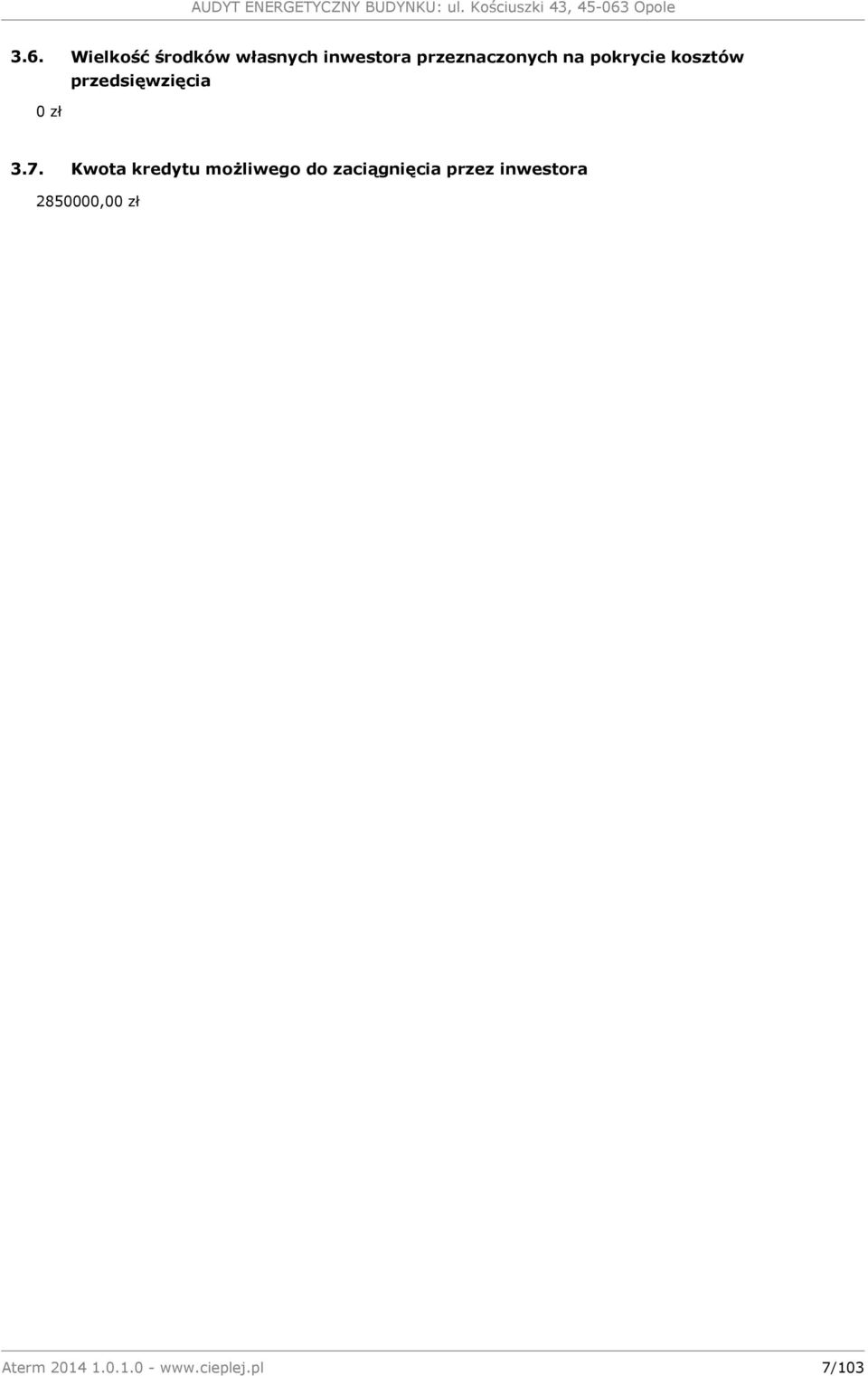

7 3.6. Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów 0 zł przedsięwzięcia 3.7. Kwota kredytu możliwego do zaciągnięcia przez inwestora ,00 zł Aterm /103

8 4. INWENTARYZACJA TECHNICZNO-BUDOWLANA BUDYNKU 4.1. Ogólne dane techniczne Konstrukcja i technologia Budynek użytkowany jako szkolno-oświatowy, wolnostojący, wybudowany w technologii tradycyjnej murowanej, znajdujący się w trzeciej strefie klimatycznej o te=-20 C. Składa się z trzech zasadniczych części: czterokondygnacyjnej, trzykondygnacyjnej i pięciokondygnacyjnej Wskaźniki powierzchniowe i kubaturowe 1. Powierzchnia użytkowa ogrzewana 3377,84 m² 2. Powierzchnia usługowa ogrzewana 15,90 m² 3. Powierzchnia ruchu ogrzewana 1543,96 m² 4. Powierzchnia ogrzewana 4937,70 m² 5. Powierzchnia nieogrzewana 100,00 m² 6. Powierzchnia całkowita 5037,70 m² 7. Kubatura użytkowa ogrzewana 11098,10 m³ 8. Kubatura usługowa ogrzewana 43,57 m³ 9. Kubatura ruchu ogrzewana 4711,50 m³ 10. Kubatura ogrzewana 15853,17 m³ 11. Kubatura nieogrzewana 150,00 m³ 12. Kubatura całkowita 16003,17 m³ 13. Liczba lokali Liczba osób Średnia wysokość kondygnacji 3,29 m 4.2. Opisy techniczne podstawowych elementów budynku Elewacja Ściana zewnętrzna ceglana 65cm, otynkowana Ściana zewnętrzna murowana cegłą ceramiczną pełną o grubości 65cm, obustronnie otynkowana. Ściana zewnętrzna ceglana 90cm, otynkowana Ściana zewnętrzna murowana cegłą ceramiczną pełną o grubości 90cm, obustronnie otynkowana. Ściana zewnętrzna ceglana 77cm, otynkowana Ściana zewnętrzna murowana cegłą ceramiczną pełną o grubości 77cm, obustronnie otynkowana. Ściana zewnętrzna ceglana 51cm, otynkowana Ściana zewnętrzna murowana cegłą ceramiczną pełną o grubości 51cm, obustronnie otynkowana. Ściana zewnętrzna ceglana 38cm, otynkowana Ściana zewnętrzna murowana cegłą ceramiczną pełną o grubości 38cm, obustronnie otynkowana Dach Stropodach płaski oparty o płytę betonową, ocieplony płytami supremy o grubości 8cm, pokryty papą Stolarka Stolarka okienna stara, o współczynniku przenikania ciepła Uw=3,5 W/m2K. Stolarka okienna stara, o współczynniku przenikania ciepła Uw=1,5 W/m2K. Drzwi nowe stalowe pełne, ocieplane, o współczynniku przenikania ciepła Ud=2,6 W/m2K. Drzwi zewnęrzne drewniane, szklone szybą zespoloną, o współczynniku przenikania ciepła Ud=3,6 W/m2K Drzwi stalowe pełne, o współczynniku przenikania ciepła Ud=3,6 W/m2K. Aterm /103

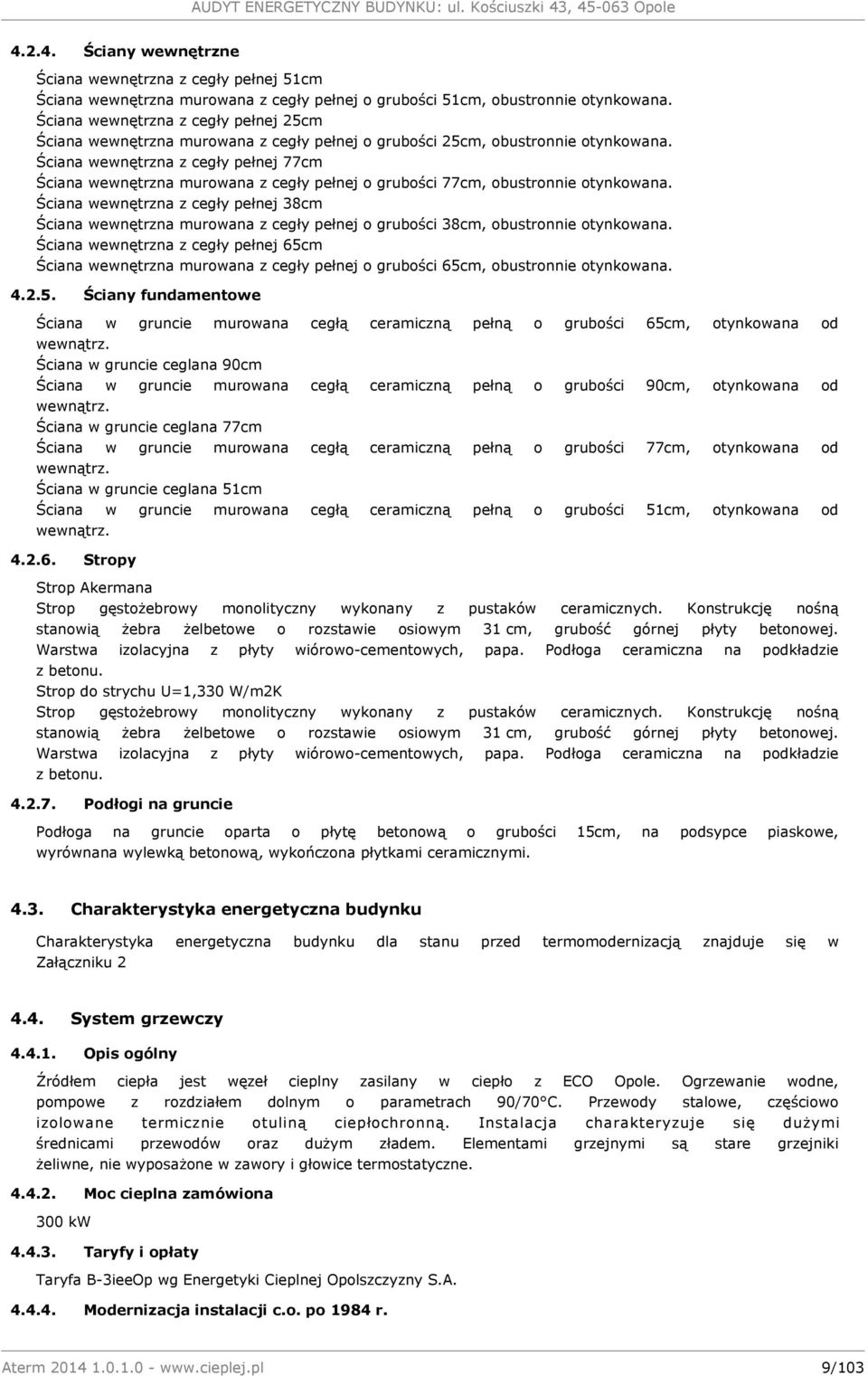

9 Ściany wewnętrzne Ściana wewnętrzna z cegły pełnej 51cm Ściana wewnętrzna murowana z cegły pełnej o grubości 51cm, obustronnie otynkowana. Ściana wewnętrzna z cegły pełnej 25cm Ściana wewnętrzna murowana z cegły pełnej o grubości 25cm, obustronnie otynkowana. Ściana wewnętrzna z cegły pełnej 77cm Ściana wewnętrzna murowana z cegły pełnej o grubości 77cm, obustronnie otynkowana. Ściana wewnętrzna z cegły pełnej 38cm Ściana wewnętrzna murowana z cegły pełnej o grubości 38cm, obustronnie otynkowana. Ściana wewnętrzna z cegły pełnej 65cm Ściana wewnętrzna murowana z cegły pełnej o grubości 65cm, obustronnie otynkowana Ściany fundamentowe Ściana w gruncie murowana cegłą ceramiczną pełną o grubości 65cm, otynkowana od wewnątrz. Ściana w gruncie ceglana 90cm Ściana w gruncie murowana cegłą ceramiczną pełną o grubości 90cm, otynkowana od wewnątrz. Ściana w gruncie ceglana 77cm Ściana w gruncie murowana cegłą ceramiczną pełną o grubości 77cm, otynkowana od wewnątrz. Ściana w gruncie ceglana 51cm Ściana w gruncie murowana cegłą ceramiczną pełną o grubości 51cm, otynkowana od wewnątrz Stropy Strop Akermana Strop gęstożebrowy monolityczny wykonany z pustaków ceramicznych. Konstrukcję nośną stanowią żebra żelbetowe o rozstawie osiowym 31 cm, grubość górnej płyty betonowej. Warstwa izolacyjna z płyty wiórowo-cementowych, papa. Podłoga ceramiczna na podkładzie z betonu. Strop do strychu U=1,330 W/m2K Strop gęstożebrowy monolityczny wykonany z pustaków ceramicznych. Konstrukcję nośną stanowią żebra żelbetowe o rozstawie osiowym 31 cm, grubość górnej płyty betonowej. Warstwa izolacyjna z płyty wiórowo-cementowych, papa. Podłoga ceramiczna na podkładzie z betonu Podłogi na gruncie Podłoga na gruncie oparta o płytę betonową o grubości 15cm, na podsypce piaskowe, wyrównana wylewką betonową, wykończona płytkami ceramicznymi Charakterystyka energetyczna budynku Charakterystyka energetyczna budynku dla stanu przed termomodernizacją znajduje się w Załączniku System grzewczy Opis ogólny Źródłem ciepła jest węzeł cieplny zasilany w ciepło z ECO Opole. Ogrzewanie wodne, pompowe z rozdziałem dolnym o parametrach 90/70 C. Przewody stalowe, częściowo izolowane termicznie otuliną ciepłochronną. Instalacja charakteryzuje się dużymi średnicami przewodów oraz dużym zładem. Elementami grzejnymi są stare grzejniki żeliwne, nie wyposażone w zawory i głowice termostatyczne Moc cieplna zamówiona 300 kw Taryfy i opłaty Taryfa B-3ieeOp wg Energetyki Cieplnej Opolszczyzny S.A Modernizacja instalacji c.o. po 1984 r. Aterm /103

10 Nie Sprawności składowe systemu grzewczego 1. Sprawność wytworzenia 0,95 2. Sprawność akumulacji 1,00 3. Sprawność przesyłania 0,94 4. Sprawność regulacji i wykorzystania 0, Instalacja ciepłej wody użytkowej Opis ogólny Ciepła woda użytkowa przygotowywana w elektrczynych pojemnościowych zasobnikach wody. Przewody stalowe, izolowane termicznie otuliną ciepłochronną Moc cieplna zamówiona 24 kw Taryfy i opłaty Wg taryfy za energię elektryczną System wentylacji Opis ogólny Wentylacja naturalna realizowana przez przewietrzanie pomieszczeń do pionów wentylacyjnych, część okien wyposażone w nawiewniki powietrza. W części pomieszczeń w piwnicy (m.in. szatnie, pokoje biurowe) wentylacja mechaniczna wywiewna Instalacja gazowa Opis ogólny Nie dotyczy Instalacja elektryczna Opis ogólny Instalacja elektryczna prowadzona podtynkowo. Aterm /103

11 5. OCENA STANU TECHNICZNEGO BUDYNKU 5.1. Konstrukcja i technologia Ogólny stan elementów konstrukcyjnych budynku jest średni. Ściany o niskiej izolacyjności cieplnej wykazują liczne mostki termiczne na połączeniach. Nie wymieniona stolarka okienna w złym stanie technicznym o niskiej izolacyjności termicznej i niezadowalającej szczelności Elewacja Ściana zewnętrzna U=1,080 W/m2K Ściana zewnętrzna o niezadowalającej izolacyjności termicznej, nie spełnia aktualnych wymagań WT2013 (Uc>Uc,max). Do optymalizacji przyjęto średnioważony współczynnik U dla wszystkich grubości ścian oraz sumę powierzchni ścian Dach Stropodach płaski U=1,172 W/m2K Stropodach płaski o niezadowalającej izolacyjności termicznej, nie spełnia aktualnych wymagań WT2013 (Uc>Uc,max) Stolarka Stolarka okienna drewniana stara Uw=3,500 W/m2K Okna o niezadowalającej izolacyjności termicznej oraz szczelności, nie spełniają wymagań WT2013 (Uc>Uc,max). Drzwi zewnętrzne stare Ud=3,600 W/m2K Drzwi zewnętrzne o niezadowalającej izolacyjności termicznej oraz szczelności, nie spełniają wymagań WT2013 (Uc>Uc,max). Drzwi zewnętrzne nowe Ud=2,600 W/m2K Drzwi zewnętrzne o zadowalającej izolacyjności termicznej oraz szczelności, nie spełniają wymagań WT2013 (Uc>Uc,max). Inwestor nie przewiduje wymiany drzwi. Stolarka okienna PCV nowa Uw=1,500 W/m2K Okna o zadowalającej izolacyjności termicznej oraz szczelności, nie spełniają wymagań WT2013 (Uc>Uc,max). Inwestor nie przewiduje wymiany okien Ściany wewnętrzne Ściana wewnętrzna U=1,021 W/m2K Ściana wewnętrzna o niezadowalającej izolacyjności termicznej, nie spełnia aktualnych wymagań WT2013 (Uc>Uc,max) Ściany fundamentowe Ściana w gruncie U=0,990 W/m2K Ściana w gruncie o niezadowalającej izolacyjności termicznej, nie spełnia aktualnych wymagań WT2013 (Uc>Uc,max). Do optymalizacji przyjęto średnioważony współczynnik U dla wszystkich grubości ścian oraz sumę powierzchni ścian Stropy Strop do strychu U=1,330 W/m2K Strop do strychu o niezadowalającej izolacyjności termicznej, nie spełnia aktualnych wymagań WT2013 (Uc>Uc,max) Podłogi na gruncie Aterm /103

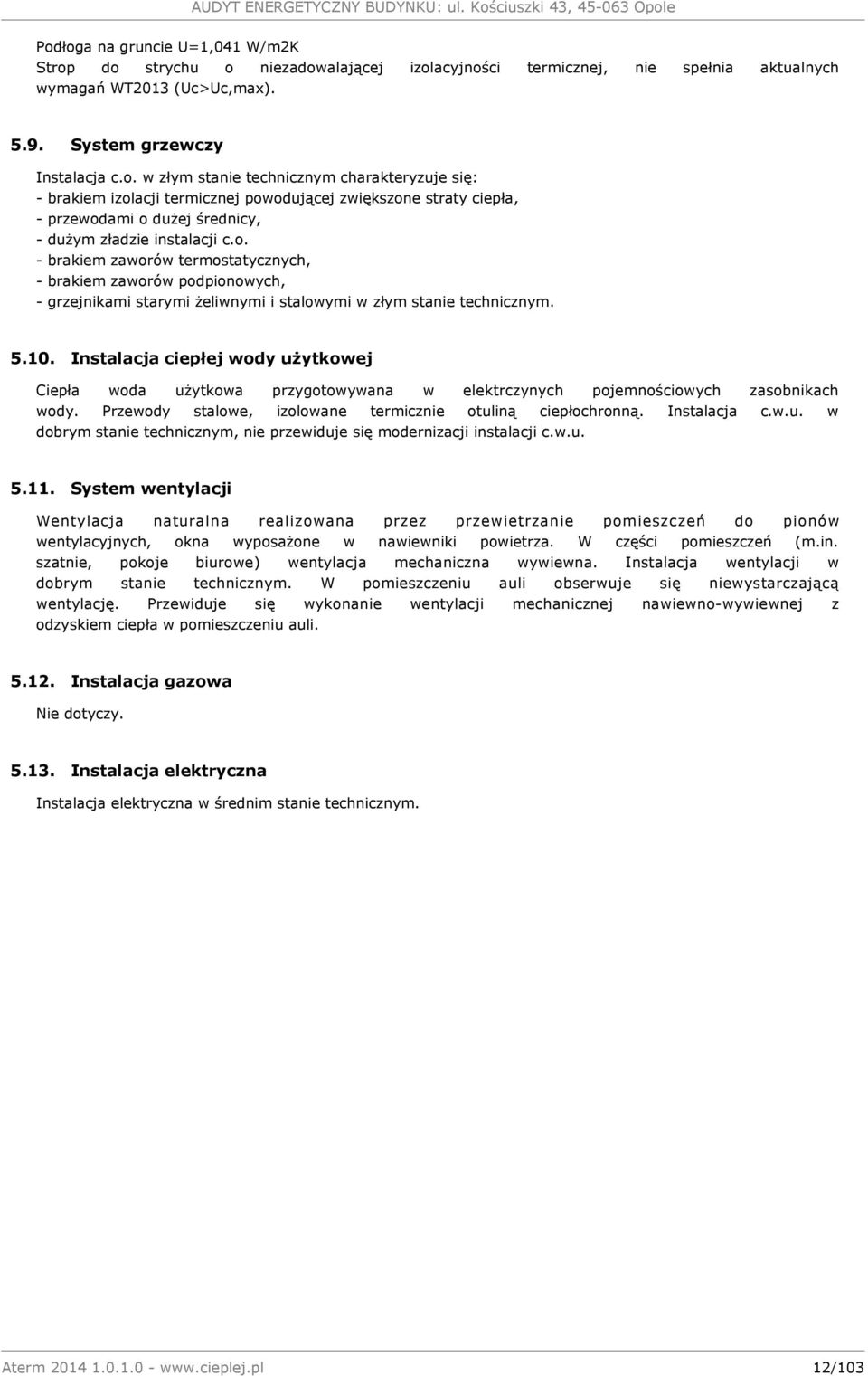

12 Podłoga na gruncie U=1,041 W/m2K Strop do strychu o niezadowalającej izolacyjności termicznej, nie spełnia aktualnych wymagań WT2013 (Uc>Uc,max) System grzewczy Instalacja c.o. w złym stanie technicznym charakteryzuje się: - brakiem izolacji termicznej powodującej zwiększone straty ciepła, - przewodami o dużej średnicy, - dużym zładzie instalacji c.o. - brakiem zaworów termostatycznych, - brakiem zaworów podpionowych, - grzejnikami starymi żeliwnymi i stalowymi w złym stanie technicznym Instalacja ciepłej wody użytkowej Ciepła woda użytkowa przygotowywana w elektrczynych pojemnościowych zasobnikach wody. Przewody stalowe, izolowane termicznie otuliną ciepłochronną. Instalacja c.w.u. w dobrym stanie technicznym, nie przewiduje się modernizacji instalacji c.w.u System wentylacji Wentylacja naturalna realizowana przez przewietrzanie pomieszczeń do pionów wentylacyjnych, okna wyposażone w nawiewniki powietrza. W części pomieszczeń (m.in. szatnie, pokoje biurowe) wentylacja mechaniczna wywiewna. Instalacja wentylacji w dobrym stanie technicznym. W pomieszczeniu auli obserwuje się niewystarczającą wentylację. Przewiduje się wykonanie wentylacji mechanicznej nawiewno-wywiewnej z odzyskiem ciepła w pomieszczeniu auli Instalacja gazowa Nie dotyczy Instalacja elektryczna Instalacja elektryczna w średnim stanie technicznym. Aterm /103

13 6. WSKAZANIE RODZAJÓW ULEPSZEŃ I PRZEDSIĘWZIĘĆ TERMOMODERNIZACYJNYCH 1. Modernizacja instalacji c.o. (zawory termostatyczne P-2K) (system grzewczy) 2. docieplenie - stropodach (Stropodach płaski U=1,172 W/m2K) 3. Stolarka drzwiowa Ud=1,7 W/m2K (Drzwi zewnętrzne stare Ud=3,600 W/m2K) 4. docieplenie - ściana zewnętrzna (Ściana zewnętrzna U=1,080 W/m2K) 5. Stolarka okienna Uw=1,3 W/m2K (Stolarka okienna drewniana stara Uw=3,500 W/m2K) 6. Wentylacja mechaniczna w auli odzysk średnioroczny ciepła 55% (wentylacja mechaniczna) 7. docieplenie - strop przy przepływie ciepła z dołu do góry (Strop do strychu U=1,330 W/m2K) 8. docieplenie - ściana wewnętrzna (Ściana wewnętrzna U=1,021 W/m2K) 9. docieplenie - ściana w gruncie (Ściana w gruncie U=0,990 W/m2K) Aterm /103

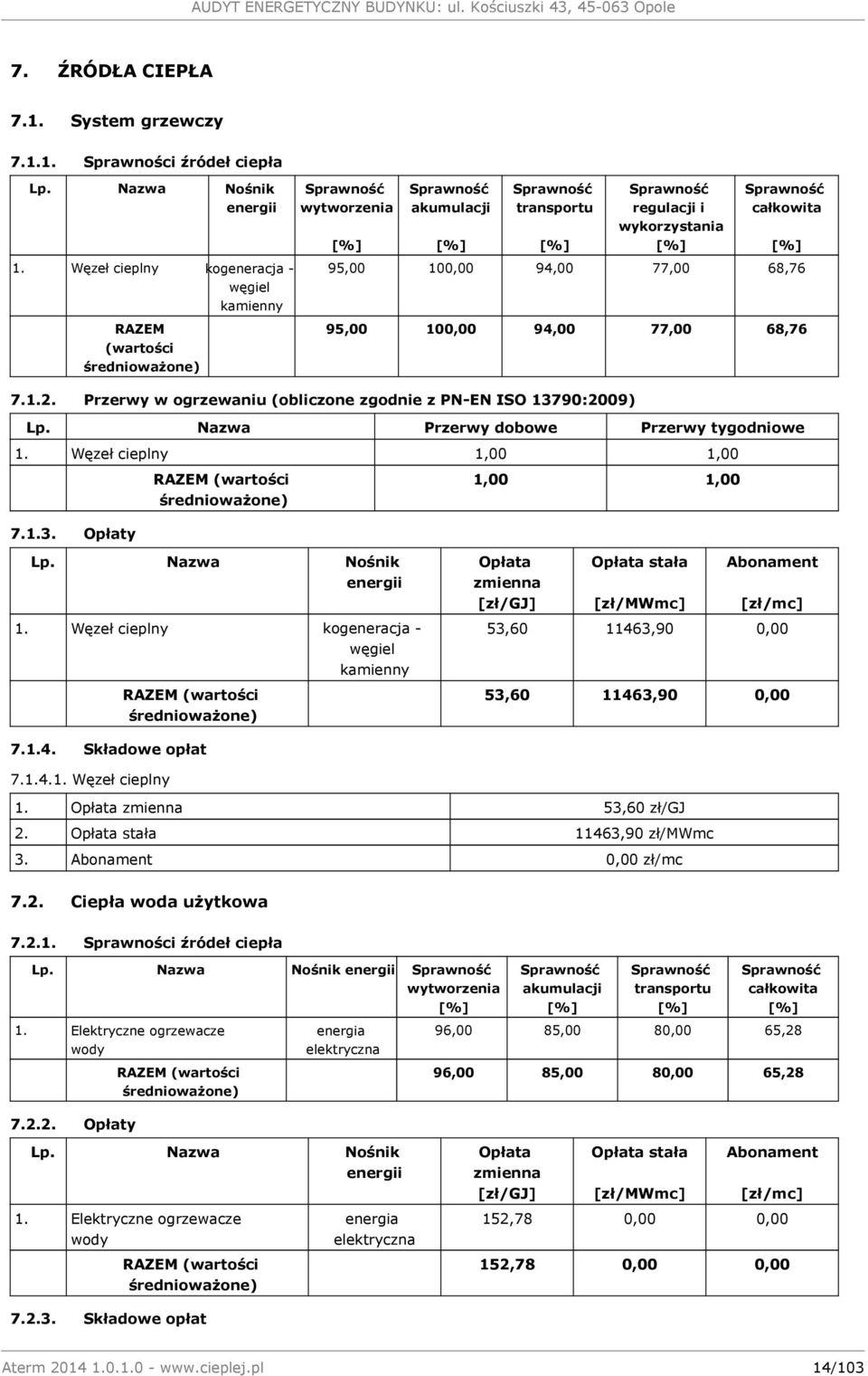

14 7. ŹRÓDŁA CIEPŁA 7.1. System grzewczy Sprawności źródeł ciepła Lp. Nazwa Nośnik energii 1. Węzeł cieplny kogeneracja - węgiel kamienny RAZEM (wartości średnioważone) Sprawność wytworzenia [%] Sprawność akumulacji [%] Sprawność transportu [%] Sprawność regulacji i wykorzystania [%] Sprawność całkowita [%] 95,00 100,00 94,00 77,00 68,76 95,00 100,00 94,00 77,00 68, Przerwy w ogrzewaniu (obliczone zgodnie z PN-EN ISO 13790:2009) Lp. Nazwa Przerwy dobowe Przerwy tygodniowe 1. Węzeł cieplny 1,00 1, Opłaty RAZEM (wartości średnioważone) 1,00 1,00 Lp. Nazwa Nośnik energii 1. Węzeł cieplny kogeneracja - węgiel kamienny RAZEM (wartości średnioważone) Opłata zmienna [zł/gj] Opłata stała [zł/mwmc] Abonament [zł/mc] 53, ,90 0,00 53, ,90 0, Składowe opłat Węzeł cieplny 1. Opłata zmienna 53,60 zł/gj 2. Opłata stała 11463,90 zł/mwmc 3. Abonament 0,00 zł/mc 7.2. Ciepła woda użytkowa Sprawności źródeł ciepła Lp. Nazwa Nośnik energii Sprawność wytworzenia [%] 1. Elektryczne ogrzewacze wody Opłaty RAZEM (wartości średnioważone) energia elektryczna Sprawność akumulacji [%] Sprawność transportu [%] Sprawność całkowita [%] 96,00 85,00 80,00 65,28 96,00 85,00 80,00 65,28 Lp. Nazwa Nośnik energii 1. Elektryczne ogrzewacze wody RAZEM (wartości średnioważone) energia elektryczna Opłata zmienna [zł/gj] Opłata stała [zł/mwmc] Abonament [zł/mc] 152,78 0,00 0,00 152,78 0,00 0, Składowe opłat Aterm /103

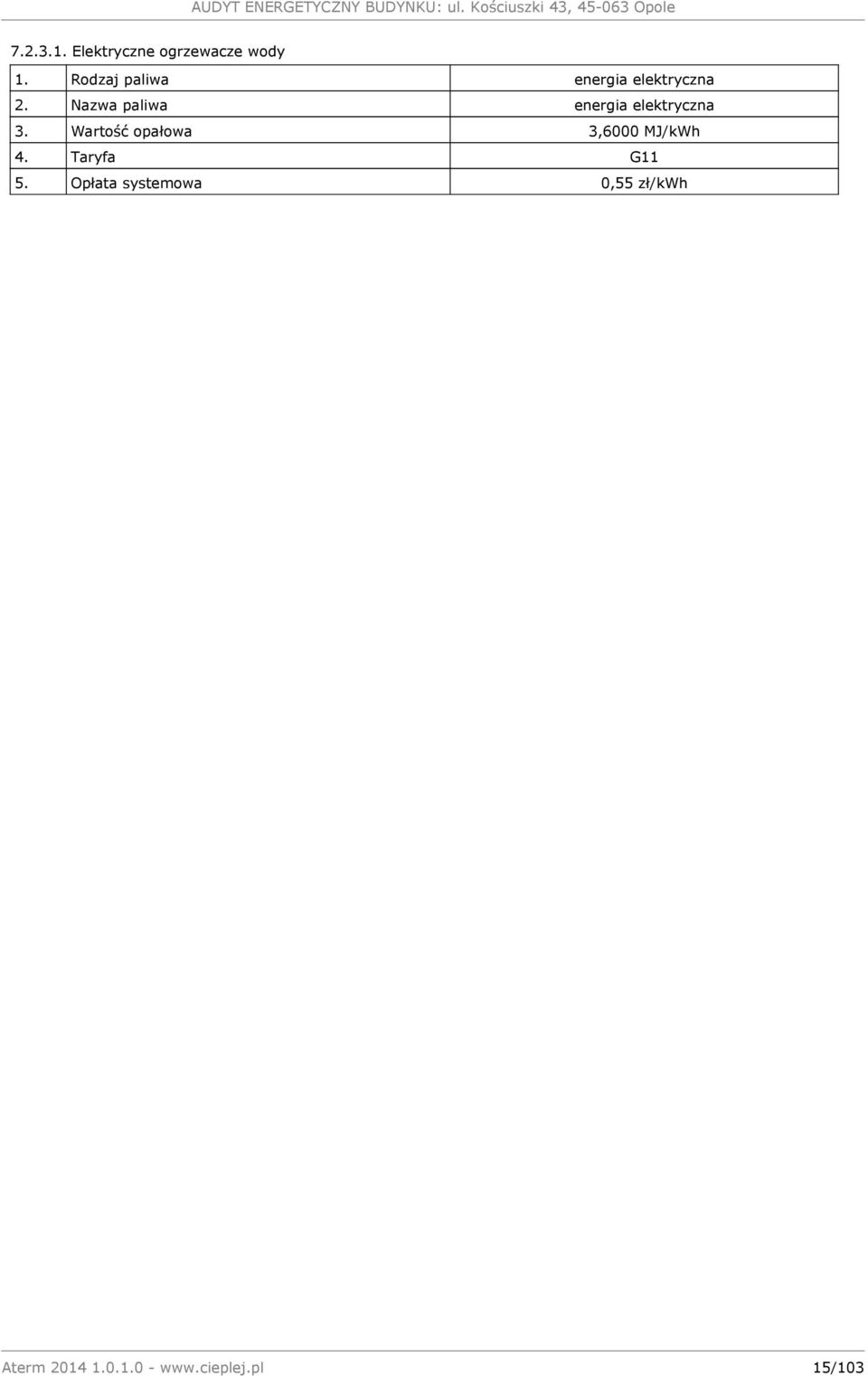

15 Elektryczne ogrzewacze wody 1. Rodzaj paliwa energia elektryczna 2. Nazwa paliwa energia elektryczna 3. Wartość opałowa 3,6000 MJ/kWh 4. Taryfa G11 5. Opłata systemowa 0,55 zł/kwh Aterm /103

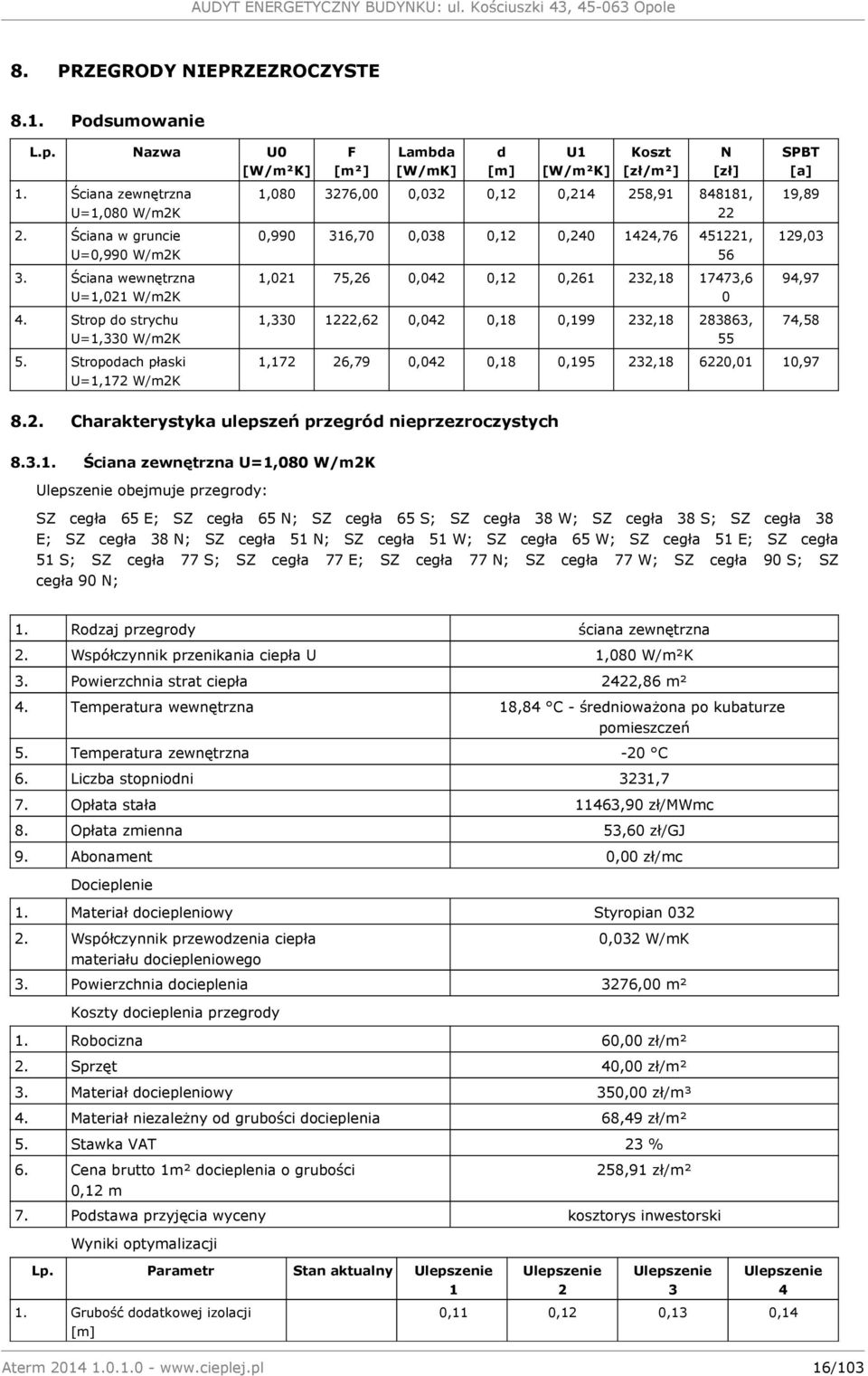

16 8. PRZEGRODY NIEPRZEZROCZYSTE 8.1. Podsumowanie L.p. Nazwa U0 [W/m²K] 1. Ściana zewnętrzna U=1,080 W/m2K 2. Ściana w gruncie U=0,990 W/m2K 3. Ściana wewnętrzna U=1,021 W/m2K 4. Strop do strychu U=1,330 W/m2K 5. Stropodach płaski U=1,172 W/m2K F [m²] Lambda [W/mK] d [m] U1 [W/m²K] Koszt [zł/m²] N [zł] 1, ,00 0,032 0,12 0, , , 22 0, ,70 0,038 0,12 0, , , 56 1,021 75,26 0,042 0,12 0, , ,6 0 1, ,62 0,042 0,18 0, , , 55 SPBT [a] 19,89 129,03 94,97 74,58 1,172 26,79 0,042 0,18 0, , ,01 10, Charakterystyka ulepszeń przegród nieprzezroczystych Ściana zewnętrzna U=1,080 W/m2K Ulepszenie obejmuje przegrody: SZ cegła 65 E; SZ cegła 65 N; SZ cegła 65 S; SZ cegła 38 W; SZ cegła 38 S; SZ cegła 38 E; SZ cegła 38 N; SZ cegła 51 N; SZ cegła 51 W; SZ cegła 65 W; SZ cegła 51 E; SZ cegła 51 S; SZ cegła 77 S; SZ cegła 77 E; SZ cegła 77 N; SZ cegła 77 W; SZ cegła 90 S; SZ cegła 90 N; 1. Rodzaj przegrody ściana zewnętrzna 2. Współczynnik przenikania ciepła U 1,080 W/m²K 3. Powierzchnia strat ciepła 2422,86 m² 4. Temperatura wewnętrzna 18,84 C - średnioważona po kubaturze pomieszczeń 5. Temperatura zewnętrzna -20 C 6. Liczba stopniodni 3231,7 7. Opłata stała 11463,90 zł/mwmc 8. Opłata zmienna 53,60 zł/gj 9. Abonament 0,00 zł/mc Docieplenie 1. Materiał dociepleniowy Styropian Współczynnik przewodzenia ciepła materiału dociepleniowego 0,032 W/mK 3. Powierzchnia docieplenia 3276,00 m² Koszty docieplenia przegrody 1. Robocizna 60,00 zł/m² 2. Sprzęt 40,00 zł/m² 3. Materiał dociepleniowy 350,00 zł/m³ 4. Materiał niezależny od grubości docieplenia 68,49 zł/m² 5. Stawka VAT 23 % 6. Cena brutto 1m² docieplenia o grubości 0,12 m 258,91 zł/m² 7. Podstawa przyjęcia wyceny kosztorys inwestorski Wyniki optymalizacji Lp. Parametr Stan aktualny Ulepszenie 1 1. Grubość dodatkowej izolacji [m] Ulepszenie 2 Ulepszenie 3 Ulepszenie 4 0,11 0,12 0,13 0,14 Aterm /103

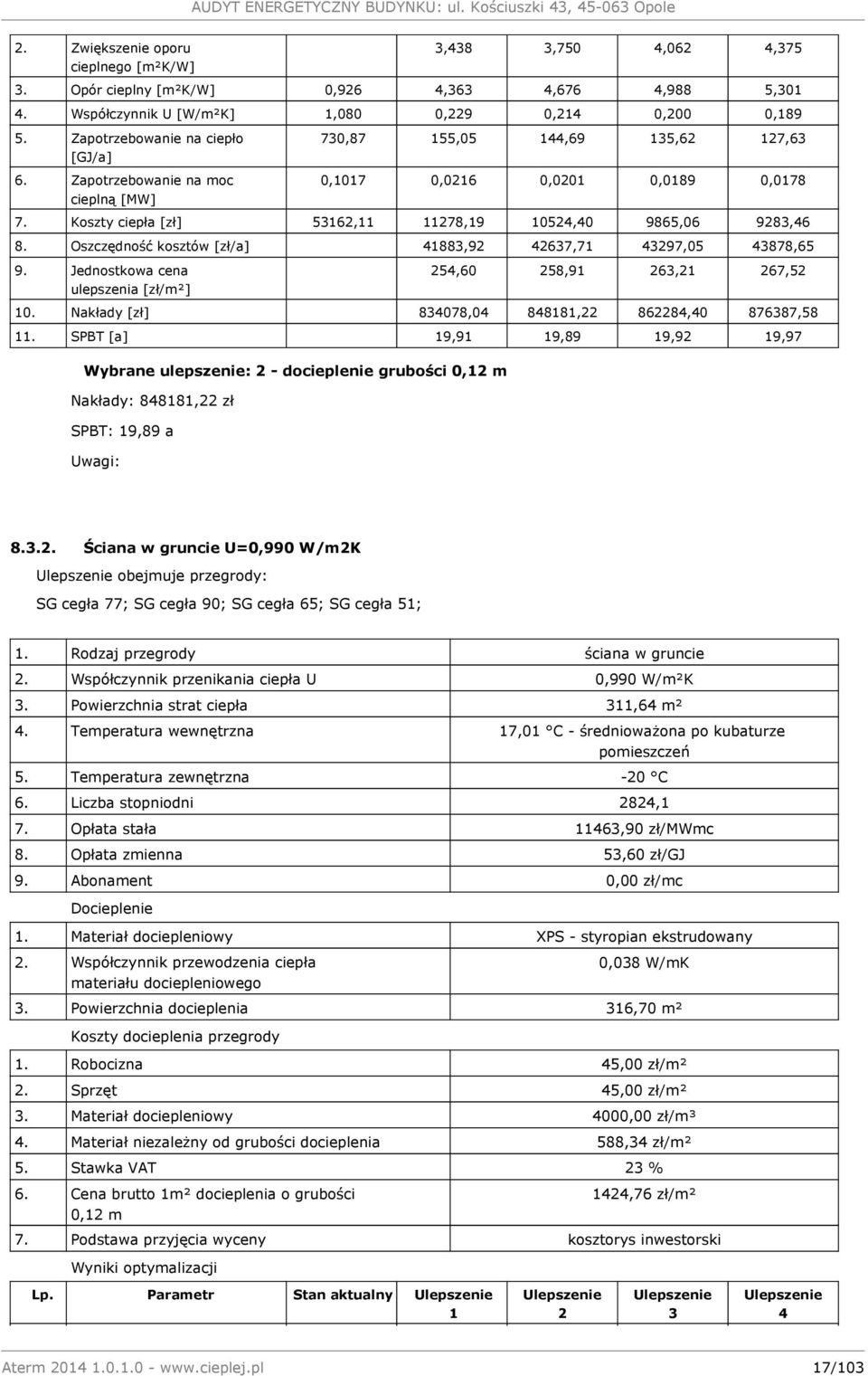

17 2. Zwiększenie oporu cieplnego [m²k/w] 3,438 3,750 4,062 4, Opór cieplny [m²k/w] 0,926 4,363 4,676 4,988 5, Współczynnik U [W/m²K] 1,080 0,229 0,214 0,200 0, Zapotrzebowanie na ciepło [GJ/a] 6. Zapotrzebowanie na moc cieplną [MW] 730,87 155,05 144,69 135,62 127,63 0,1017 0,0216 0,0201 0,0189 0, Koszty ciepła [zł] 53162, , , , ,46 8. Oszczędność kosztów [zł/a] 41883, , , ,65 9. Jednostkowa cena ulepszenia [zł/m²] 254,60 258,91 263,21 267, Nakłady [zł] , , , , SPBT [a] 19,91 19,89 19,92 19,97 Wybrane ulepszenie: 2 - docieplenie grubości 0,12 m Nakłady: ,22 zł SPBT: 19,89 a Uwagi: Ściana w gruncie U=0,990 W/m2K Ulepszenie obejmuje przegrody: SG cegła 77; SG cegła 90; SG cegła 65; SG cegła 51; 1. Rodzaj przegrody ściana w gruncie 2. Współczynnik przenikania ciepła U 0,990 W/m²K 3. Powierzchnia strat ciepła 311,64 m² 4. Temperatura wewnętrzna 17,01 C - średnioważona po kubaturze pomieszczeń 5. Temperatura zewnętrzna -20 C 6. Liczba stopniodni 2824,1 7. Opłata stała 11463,90 zł/mwmc 8. Opłata zmienna 53,60 zł/gj 9. Abonament 0,00 zł/mc Docieplenie 1. Materiał dociepleniowy XPS - styropian ekstrudowany 2. Współczynnik przewodzenia ciepła materiału dociepleniowego 0,038 W/mK 3. Powierzchnia docieplenia 316,70 m² Koszty docieplenia przegrody 1. Robocizna 45,00 zł/m² 2. Sprzęt 45,00 zł/m² 3. Materiał dociepleniowy 4000,00 zł/m³ 4. Materiał niezależny od grubości docieplenia 588,34 zł/m² 5. Stawka VAT 23 % 6. Cena brutto 1m² docieplenia o grubości 0,12 m 1424,76 zł/m² 7. Podstawa przyjęcia wyceny kosztorys inwestorski Wyniki optymalizacji Lp. Parametr Stan aktualny Ulepszenie 1 Ulepszenie 2 Ulepszenie 3 Ulepszenie 4 Aterm /103

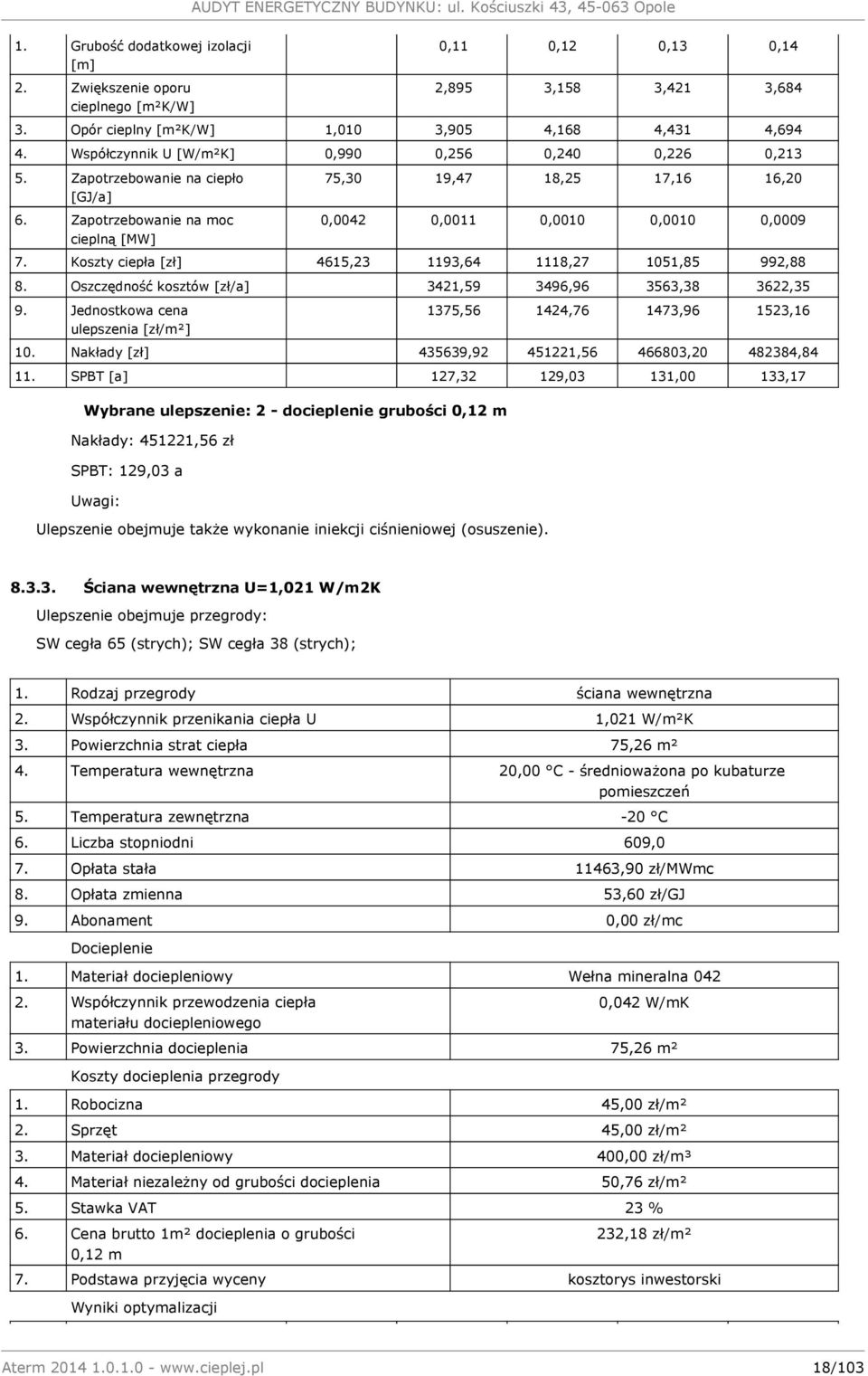

18 1. Grubość dodatkowej izolacji [m] 2. Zwiększenie oporu cieplnego [m²k/w] 0,11 0,12 0,13 0,14 2,895 3,158 3,421 3, Opór cieplny [m²k/w] 1,010 3,905 4,168 4,431 4, Współczynnik U [W/m²K] 0,990 0,256 0,240 0,226 0, Zapotrzebowanie na ciepło [GJ/a] 6. Zapotrzebowanie na moc cieplną [MW] 75,30 19,47 18,25 17,16 16,20 0,0042 0,0011 0,0010 0,0010 0, Koszty ciepła [zł] 4615, , , ,85 992,88 8. Oszczędność kosztów [zł/a] 3421, , , ,35 9. Jednostkowa cena ulepszenia [zł/m²] 1375, , , , Nakłady [zł] , , , , SPBT [a] 127,32 129,03 131,00 133,17 Wybrane ulepszenie: 2 - docieplenie grubości 0,12 m Nakłady: ,56 zł SPBT: 129,03 a Uwagi: Ulepszenie obejmuje także wykonanie iniekcji ciśnieniowej (osuszenie) Ściana wewnętrzna U=1,021 W/m2K Ulepszenie obejmuje przegrody: SW cegła 65 (strych); SW cegła 38 (strych); 1. Rodzaj przegrody ściana wewnętrzna 2. Współczynnik przenikania ciepła U 1,021 W/m²K 3. Powierzchnia strat ciepła 75,26 m² 4. Temperatura wewnętrzna 20,00 C - średnioważona po kubaturze pomieszczeń 5. Temperatura zewnętrzna -20 C 6. Liczba stopniodni 609,0 7. Opłata stała 11463,90 zł/mwmc 8. Opłata zmienna 53,60 zł/gj 9. Abonament 0,00 zł/mc Docieplenie 1. Materiał dociepleniowy Wełna mineralna Współczynnik przewodzenia ciepła materiału dociepleniowego 0,042 W/mK 3. Powierzchnia docieplenia 75,26 m² Koszty docieplenia przegrody 1. Robocizna 45,00 zł/m² 2. Sprzęt 45,00 zł/m² 3. Materiał dociepleniowy 400,00 zł/m³ 4. Materiał niezależny od grubości docieplenia 50,76 zł/m² 5. Stawka VAT 23 % 6. Cena brutto 1m² docieplenia o grubości 0,12 m 232,18 zł/m² 7. Podstawa przyjęcia wyceny kosztorys inwestorski Wyniki optymalizacji Aterm /103

19 Lp. Parametr Stan aktualny Ulepszenie 1 1. Grubość dodatkowej izolacji [m] 2. Zwiększenie oporu cieplnego [m²k/w] Ulepszenie 2 Ulepszenie 3 Ulepszenie 4 0,11 0,12 0,13 0,14 2,619 2,857 3,095 3, Opór cieplny [m²k/w] 0,979 3,598 3,836 4,074 4, Współczynnik U [W/m²K] 1,021 0,278 0,261 0,245 0, Zapotrzebowanie na ciepło [GJ/a] 6. Zapotrzebowanie na moc cieplną [MW] 4,05 1,10 1,03 0,97 0,92 0,0002 0,0001 0,0001 0,0001 0, Koszty ciepła [zł] 247,03 67,22 63,05 59,36 56,08 8. Oszczędność kosztów [zł/a] 179,82 183,99 187,67 190,95 9. Jednostkowa cena ulepszenia [zł/m²] 227,26 232,18 237,10 242, Nakłady [zł] 17103, , , , SPBT [a] 95,12 94,97 95,08 95,39 Wybrane ulepszenie: 2 - docieplenie grubości 0,12 m Nakłady: 17473,60 zł SPBT: 94,97 a Uwagi: Strop do strychu U=1,330 W/m2K Ulepszenie obejmuje przegrody: Strop do strychu (poddasza); 1. Rodzaj przegrody strop przy przepływie ciepła z dołu do góry 2. Współczynnik przenikania ciepła U 1,330 W/m²K 3. Powierzchnia strat ciepła 1222,62 m² 4. Temperatura wewnętrzna 19,55 C - średnioważona po kubaturze pomieszczeń 5. Temperatura zewnętrzna -20 C 6. Liczba stopniodni 510,2 7. Opłata stała 11463,90 zł/mwmc 8. Opłata zmienna 53,60 zł/gj 9. Abonament 0,00 zł/mc Docieplenie 1. Materiał dociepleniowy Wełna mineralna Współczynnik przewodzenia ciepła materiału dociepleniowego 0,042 W/mK 3. Powierzchnia docieplenia 1222,62 m² Koszty docieplenia przegrody 1. Robocizna 35,00 zł/m² 2. Sprzęt 35,00 zł/m² 3. Materiał dociepleniowy 400,00 zł/m³ 4. Materiał niezależny od grubości docieplenia 46,76 zł/m² 5. Stawka VAT 23 % 6. Cena brutto 1m² docieplenia o grubości 0,18 m 232,18 zł/m² 7. Podstawa przyjęcia wyceny kosztorys inwestorski Aterm /103

20 Wyniki optymalizacji Lp. Parametr Stan aktualny Ulepszenie 1 1. Grubość dodatkowej izolacji [m] 2. Zwiększenie oporu cieplnego [m²k/w] Ulepszenie 2 Ulepszenie 3 Ulepszenie 4 0,17 0,18 0,19 0,20 4,048 4,286 4,524 4, Opór cieplny [m²k/w] 0,752 4,799 5,038 5,276 5, Współczynnik U [W/m²K] 1,330 0,208 0,199 0,190 0, Zapotrzebowanie na ciepło [GJ/a] 6. Zapotrzebowanie na moc cieplną [MW] 71,68 11,23 10,70 10,22 9,77 0,0046 0,0007 0,0007 0,0007 0, Koszty ciepła [zł] 4474,08 700,90 667,77 637,64 610,10 8. Oszczędność kosztów [zł/a] 3773, , , ,98 9. Jednostkowa cena ulepszenia [zł/m²] 227,26 232,18 237,10 242, Nakłady [zł] , , , , SPBT [a] 73,64 74,58 75,56 76,58 Wybrane ulepszenie: 2 - docieplenie grubości 0,18 m Nakłady: ,55 zł SPBT: 74,58 a Uwagi: Stropodach płaski U=1,172 W/m2K Ulepszenie obejmuje przegrody: Stropodach płaski; 1. Rodzaj przegrody stropodach 2. Współczynnik przenikania ciepła U 1,172 W/m²K 3. Powierzchnia strat ciepła 26,79 m² 4. Temperatura wewnętrzna 20,00 C - średnioważona po kubaturze pomieszczeń 5. Temperatura zewnętrzna -20 C 6. Liczba stopniodni 3488,2 7. Opłata stała 11463,90 zł/mwmc 8. Opłata zmienna 53,60 zł/gj 9. Abonament 0,00 zł/mc Docieplenie 1. Materiał dociepleniowy Wełna mineralna Współczynnik przewodzenia ciepła materiału dociepleniowego 0,042 W/mK 3. Powierzchnia docieplenia 26,79 m² Koszty docieplenia przegrody 1. Robocizna 55,00 zł/m² 2. Sprzęt 10,00 zł/m² 3. Materiał dociepleniowy 400,00 zł/m³ 4. Materiał niezależny od grubości docieplenia 51,76 zł/m² 5. Stawka VAT 23 % 6. Cena brutto 1m² docieplenia o grubości 0,18 m 232,18 zł/m² Aterm /103

21 7. Podstawa przyjęcia wyceny kosztorys inwestorski Wyniki optymalizacji Lp. Parametr Stan aktualny Ulepszenie 1 1. Grubość dodatkowej izolacji [m] 2. Zwiększenie oporu cieplnego [m²k/w] Ulepszenie 2 Ulepszenie 3 Ulepszenie 4 0,17 0,18 0,19 0,20 4,048 4,286 4,524 4, Opór cieplny [m²k/w] 0,853 4,901 5,139 5,377 5, Współczynnik U [W/m²K] 1,172 0,204 0,195 0,186 0, Zapotrzebowanie na ciepło [GJ/a] 6. Zapotrzebowanie na moc cieplną [MW] 9,46 1,65 1,57 1,50 1,44 0,0013 0,0002 0,0002 0,0002 0, Koszty ciepła [zł] 679,97 118,38 112,90 107,90 103,32 8. Oszczędność kosztów [zł/a] 561,59 567,07 572,07 576,65 9. Jednostkowa cena ulepszenia [zł/m²] 227,26 232,18 237,10 242, Nakłady [zł] 6088, , , , SPBT [a] 10,84 10,97 11,10 11,24 Wybrane ulepszenie: 2 - docieplenie grubości 0,18 m Nakłady: 6220,01 zł SPBT: 10,97 a Uwagi: Aterm /103

22 9. PRZEGRODY PRZEZROCZYSTE I WENTYLACJA NATURALNA 9.1. Podsumowanie ulepszeń przegród przezroczystych i wentylacji naturalnej Lp. Nazwa U0 [W/m²K] 1. Stolarka okienna drewniana stara Uw=3,500 W/m2K 2. Drzwi zewnętrzne stare Ud=3,600 W/m2K F [m²] U1 [W/m²K] Nakłady [zł] SPBT [a] 3, ,36 1, ,80 28,63 3,600 11,71 1, ,33 14, Charakterystyka ulepszeń przegród przezroczystych i wentylacji naturalnej Stolarka okienna drewniana stara Uw=3,500 W/m2K Ulepszenie obejmuje przegrody przezroczyste: ok 060x090; ok 098x200; ok 200x444; ok 077x170; ok 200x324; ok 089x191; ok 172x200; ok 170x170; ok 107x065; ok 100x105; ok 148x153; 1. Współczynnik przenikania ciepła 3,500 W/m²K 2. Powierzchnia 165,36 m² 3. Strumień Vnom 2119,36 m³/h 4. Współczynnik przepływu 3,5 m³/mhdapa²/³ 5. Długość szczelin przylgowych 4,00 m/m² 6. Współczynnik cr 1,30 7. Współczynnik cm 1,50 8. Współczynnik cw 1,00 9. Temperatura wewnętrzna 17,84 C - średnioważona po kubaturze pomieszczeń 10. Temperatura zewnętrzna -20 C 11. Liczba stopniodni 3008,8 12. Opłata stała 11463,90 zł/mwmc 13. Opłata zmienna 53,60 zł/gj 14. Abonament 0,00 zł/mc Porównanie ulepszeń Lp. Parametr Stan aktualny Stolarka okienna Uw=1,3 W/m2K 1. Współczynnik przenikania ciepła [W/m²K] 2. Współczynnik przepływu [m³/mhdapa²/³] 3. Długość szczelin przylgowych [m/m²] Stolarka okienna Uw=0,9 W/m2K 3,500 1,300 0,900 3, , Współczynnik cr 1,30 0,85 0,85 5. Współczynnik cm 1,50 1,00 1,00 6. Powierzchnia zamurowania [m²] 7. Powierzchnia po zamurowaniu [m²] 8. Zapotrzebowanie na ciepło przenikanie [GJ/a] 9. Zapotrzebowanie na ciepło infiltracja [GJ/a] 10. Zapotrzebowanie na ciepło wentylacja [GJ/a] ,46 55,88 38,69 9, ,72 159,36 159,36 Aterm /103

23 11. Zapotrzebowanie na ciepło łączne: przenikanie + infiltracja [GJ/a] 12. Zapotrzebowanie na ciepło łączne: przenikanie + wentylacja [GJ/a] 13. Zapotrzebowanie na moc przenikanie [kw] 14. Zapotrzebowanie na moc infiltracja [kw] 15. Zapotrzebowanie na moc wentylacja [kw] 16. Zapotrzebowanie na moc łączne: przenikanie + infiltracja [kw] 17. Zapotrzebowanie na moc łączne: przenikanie + wentylacja [kw] 18. Łączny koszt wymiany stolarki [zł] 19. Łączny koszt zamurowania stolarki [zł] 20. Łączny koszt modernizacji wentylacji [zł] 160, ,18 215,24 198,04 21,90 8,13 5,63 1, ,90 27,27 27,27 23, ,80 35,40 32, , ,54 0,00 0, , , Nakłady [zł] , , Koszty ciepła [zł/a] 29767, , , Podstawy przyjęcia wyceny kosztorys inwestorski kosztorys inwestorski 24. Oszczędność kosztów [zł/a] 13360, , SPBT [a] 28,63 30,89 Wybrane ulepszenie: 1 - Stolarka okienna Uw=1,3 W/m2K Nakłady: ,80 zł SPBT: 28,63 a Sposób realizacji: Przewiduje się montaż nowych okien PCV o Uw=1,3 W/m2K oraz montaż nawiewników ciśnieniowych. Uwagi: Stolarka okienna Uw=1,3 W/m2K. Ulepszenie obejmuje również montaż osłon przeciwsłonecznych Drzwi zewnętrzne stare Ud=3,600 W/m2K Ulepszenie obejmuje przegrody przezroczyste: Dz 182x307 (drewniane); Dz 090x200 (stare); Dz 200x216 (stare); 1. Współczynnik przenikania ciepła 3,600 W/m²K 2. Powierzchnia 11,71 m² 3. Strumień Vnom 214,87 m³/h 4. Współczynnik przepływu 3,5 m³/mhdapa²/³ 5. Długość szczelin przylgowych 4,00 m/m² 6. Współczynnik cr 1,30 7. Współczynnik cm 1,50 8. Współczynnik cw 1,00 9. Temperatura wewnętrzna 17,77 C - średnioważona po kubaturze pomieszczeń 10. Temperatura zewnętrzna -20 C Aterm /103

24 11. Liczba stopniodni 2992,1 12. Opłata stała 11463,90 zł/mwmc 13. Opłata zmienna 53,60 zł/gj 14. Abonament 0,00 zł/mc Porównanie ulepszeń Lp. Parametr Stan aktualny Stolarka drzwiowa Ud=1,7 W/m2K 1. Współczynnik przenikania ciepła [W/m²K] 2. Współczynnik przepływu [m³/mhdapa²/³] 3. Długość szczelin przylgowych [m/m²] Stolarka drzwiowa Ud=1,3 W/m2K 3,600 1,700 1,300 3, , Współczynnik cr 1,30 1,00 1,00 5. Współczynnik cm 1,50 1,00 1,00 6. Powierzchnia zamurowania [m²] 7. Powierzchnia po zamurowaniu [m²] 8. Zapotrzebowanie na ciepło przenikanie [GJ/a] 9. Zapotrzebowanie na ciepło infiltracja [GJ/a] 10. Zapotrzebowanie na ciepło wentylacja [GJ/a] 11. Zapotrzebowanie na ciepło łączne: przenikanie + infiltracja [GJ/a] 12. Zapotrzebowanie na ciepło łączne: przenikanie + wentylacja [GJ/a] 13. Zapotrzebowanie na moc przenikanie [kw] 14. Zapotrzebowanie na moc infiltracja [kw] 15. Zapotrzebowanie na moc wentylacja [kw] 16. Zapotrzebowanie na moc łączne: przenikanie + infiltracja [kw] 17. Zapotrzebowanie na moc łączne: przenikanie + wentylacja [kw] 18. Łączny koszt wymiany stolarki [zł] 19. Łączny koszt zamurowania stolarki [zł] 20. Łączny koszt modernizacji wentylacji [zł] ,90 5,15 3,94 0, ,57 18,90 18,90 11, ,47 24,05 22,84 1,59 0,75 0,57 0, ,14 2,76 2,76 1, ,73 3,51 3, , ,78 0,00 0,00 0,00 0, Nakłady [zł] 13238, , Koszty ciepła [zł/a] 2689, , , Podstawy przyjęcia wyceny kosztorys inwestorski kosztorys inwestorski 24. Oszczędność kosztów [zł/a] 917, , SPBT [a] 14,43 20,74 Wybrane ulepszenie: 1 - Stolarka drzwiowa Ud=1,7 W/m2K Nakłady: 13238,33 zł Aterm /103

25 SPBT: 14,43 a Sposób realizacji: Przewiduje się montaż nowych drzwi zewnętrznych o Ud=1,7 W/m2K. Uwagi: Stolarka drzwiowa Ud=1,7 W/m2K Aterm /103

26 10. WENTYLACJA MECHANICZNA 1. Opłata stała 11463,90 zł/mwmc 2. Opłata zmienna 53,60 zł/gj 3. Abonament 0,00 zł/mc 4. Koszty ciepła 59593,33 zł/a Opisy ulepszeń Ulepszenie wentylacji - Wentylacja mechaniczna w auli odzysk średnioroczny ciepła 55% Przewiduje się zastosowanie wentylacji mechanicznej nawiewno-wywiewnej z odzyskiem ciepła 55% (sprawność temperaturowa odzysku ciepła 61%) Pomieszczenia ze zmienioną wentylacją Ulepszenie wentylacji - Wentylacja mechaniczna w auli odzysk średnioroczny ciepła 55% Piętro Aula Pustka auli Lp. Parametr Stan przed Stan po 1. Rodzaj wentylacji naturalna mechaniczna nawiewno-wywiewna 2. Krotność wymian do projektowego obciążenia cieplnego [1/h] 3. Wymagana wymiana powietrza [m³/h] 4. Strumień powietrza nawiewanego (mechanicznie) [m³/h] 5. Strumień powietrza wywiewanego (mechanicznie) [m³/h] 6. Skuteczność wymiennika do odzysku ciepła z powietrza wywiewanego [%] 7. Skuteczność gruntowego powietrznego wymiennika ciepła [%] 1, ,0-3800, Wykorzystanie wentylacji (β) 1,00 0,04 9. Stopień zmniejszenia strumienia powietrza zewnętrznego Piętro Balkon auli - 0,75 Lp. Parametr Stan przed Stan po 1. Rodzaj wentylacji naturalna mechaniczna nawiewno-wywiewna 2. Krotność wymian do projektowego obciążenia cieplnego [1/h] 3. Wymagana wymiana powietrza [m³/h] 4. Strumień powietrza nawiewanego (mechanicznie) [m³/h] 5. Strumień powietrza wywiewanego (mechanicznie) [m³/h] 6. Skuteczność wymiennika do odzysku ciepła z powietrza wywiewanego [%] 1, ,0-200,0-55 Aterm /103

27 7. Skuteczność gruntowego powietrznego wymiennika ciepła [%] AUDYT ENERGETYCZNY BUDYNKU: ul. Kościuszki 43, Opole Wykorzystanie wentylacji (β) 1,00 0,04 9. Stopień zmniejszenia strumienia powietrza zewnętrznego - 0, Strumień powietrza, zapotrzebowanie na ciepło i moc na wentylację Lp. Nazwa Vnom [m³/h] Zapotrzebowanie na ciepło [GJ/a] Zapotrzebowanie na moc [kw] 0. Stan aktualny 10749,72 503,01 237,21 1. Wentylacja mechaniczna w auli odzysk średnioroczny ciepła 55% Kosztorysy 13424,20 440,55 247, Ulepszenie wentylacji - Wentylacja mechaniczna w auli odzysk średnioroczny ciepła 55% Lp. Nazwa Ilość Jednostka Koszt jedn. (netto) [zł] 1. Instalacja wentylacyjna 2. Instalacja elektryczna do podłączenia wentylacji mechanicznej Koszt (netto) [zł] VAT [%] Koszt (brutto) [zł] 1,00 kpl , , ,67 1,00 kpl , , , Wyniki obliczeń Lp. Nazwa Koszty ciepła 1. Wentylacja mechaniczna w auli odzysk średnioroczny ciepła 55% [zł/a] Oszczędność kosztów [zł/a] Nakłady [zł] SPBT [a] 57597, , ,80 54,20 Optymalne ulepszenie: 1 - Wentylacja mechaniczna w auli odzysk średnioroczny ciepła 55% Nakłady: ,80 zł SPBT: 54,20 a Aterm /103

28 11. SYSTEM GRZEWCZY Dane podstawowe 1. Zapotrzebowanie na ciepło 1354,51 GJ/a 2. Zapotrzebowanie na moc cieplną 451,7 kw 3. Koszty ciepła ,24 zł Opisy ulepszeń Ulepszenie systemu grzewczego - Modernizacja instalacji c.o. (zawory termostatyczne P-2K) Przewiduje się wymianę instalacji c.o., wymianę przewodów c.o. wraz z wykonaniem izolacji termicznej, wymianę grzejników, montaż zaworów podpionowych, montaż zaworów przygrzejnikowych z głowicami termostatycznymi (zakres P-2K). Ulepszenie obejmuje równiez wykonnaie instalacji c.t. do centrali wentylacyjnej Sprawności Lp. Nazwa Sprawność wytworzenia [%] Sprawność akumulacji [%] Sprawność transportu [%] Sprawność regulacji i wykorzystania [%] Sprawność całkowita [%] 0. Stan aktualny 95,00 100,00 94,00 77,00 68,76 1. Modernizacja instalacji c.o. (zawory termostatyczne P-2K) 95,00 100,00 96,00 88,00 80, Przerwy w ogrzewaniu Lp. Nazwa Przerwy dobowe Przerwy tygodniowe 0. Stan aktualny 1,00 1,00 1. Modernizacja instalacji c.o. (zawory termostatyczne P-2K) 1,00 1,00 Przerwy dla stanu aktualnego obliczono zgodnie z normą PN-EN ISO 13790:2009. Przerwy w ulepszeniach przyjęto wg RMI w sprawie szczegółowego zakresu i form audytu energetycznego. Przerwy dla wariantów zostaną obliczone zgodnie z normą PN-EN ISO 13790: Opłaty Lp. Nazwa Opłata stała [zł/mwmc] Opłata zmienna [zł/gj] Abonament [zł/mc] 0. Stan aktualny 11463,90 53,60 0,00 2. Modernizacja instalacji c.o. (zawory termostatyczne P-2K) Składowe opłat dla poszczególnych źródeł ciepła 11463,90 53,60 0, Ulepszenie: Modernizacja instalacji c.o. (zawory termostatyczne P-2K) Węzeł cieplny 1. Opłata zmienna 53,60 zł/gj 2. Opłata stała 11463,90 zł/mwmc 3. Abonament 0,00 zł/mc Kosztorysy Ulepszenie systemu grzewczego - Modernizacja instalacji c.o. (zawory termostatyczne P-2K) Lp. Nazwa Ilość Jednostka Koszt jedn. (netto) [zł] Koszt (netto) [zł] VAT [%] Koszt (brutto) [zł] Aterm /103

29 1. Roboty przygotowawcze - demontaże i rozbiórki 2. Roboty budowlane 1,00 kpl , , ,56 1,00 kpl , , ,01 3. Instalacja c.o. 1,00 kpl , , ,32 4. Grzejniki 255,00 szt. 506, , ,90 5. Zawory termostatyczne do regulacji c.o. 6. Głowice termostatyczne do zaworów grzejnikowych 255,00 szt. 53, , ,64 255,00 szt. 54, , , Wyniki obliczeń Lp. Nazwa Koszty ciepła 1. Modernizacja instalacji c.o. (zawory termostatyczne P-2K) [zł/a] Optymalne ulepszenie systemu grzewczego Oszczędność kosztów [zł/a] Nakłady [zł] SPBT [a] , , ,81 40,65 Optymalne ulepszenie: 1 - Modernizacja instalacji c.o. (zawory termostatyczne P-2K) Nakłady: ,81 zł SPBT: 40,65 a Aterm /103

30 12. ZESTAWIENIE ULEPSZEŃ OPTYMALNYCH Lp. Nazwa ulepszenia Rodzaj ulepszenia 1. Modernizacja instalacji c.o. (zawory termostatyczne P-2K) 2. docieplenie - stropodach Stropodach płaski U=1,172 W/m2K 3. Stolarka drzwiowa Ud=1,7 W/m2K 4. docieplenie - ściana zewnętrzna 5. Stolarka okienna Uw=1,3 W/m2K 6. Wentylacja mechaniczna w auli odzysk średnioroczny ciepła 55% 7. docieplenie - strop przy przepływie ciepła z dołu do góry 8. docieplenie - ściana wewnętrzna Nakłady [zł] SPBT [a] system grzewczy ,81 40,65 Drzwi zewnętrzne stare Ud=3,600 W/m2K Ściana zewnętrzna U=1,080 W/m2K Stolarka okienna drewniana stara Uw=3,500 W/m2K wentylacja mechaniczna Strop do strychu U=1,330 W/m2K Ściana wewnętrzna U=1,021 W/m2K 9. docieplenie - ściana w gruncie Ściana w gruncie U=0,990 W/m2K * ulepszenie dodatkowej części budynku - nieobjęte premią termomodernizacyjną Nakłady ulepszeń nieobjętych premią termomodernizacyjną: 0,00 zł 6220,01 10, ,33 14, ,22 19, ,80 28, ,80 54, ,55 74,58 Nakłady ulepszeń objętych premią termomodernizacyjną: ,70 zł Nakłady łącznie: ,70 zł 17473,60 94, ,56 129,03 Aterm /103

31 13. WYBÓR OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO Wariant 1 termomodernizacji Objęte ulepszenia 1. Modernizacja instalacji c.o. (zawory termostatyczne P-2K) (system grzewczy) 2. docieplenie - stropodach (Stropodach płaski U=1,172 W/m2K) 3. Stolarka drzwiowa Ud=1,7 W/m2K (Drzwi zewnętrzne stare Ud=3,600 W/m2K) 4. docieplenie - ściana zewnętrzna (Ściana zewnętrzna U=1,080 W/m2K) 5. Stolarka okienna Uw=1,3 W/m2K (Stolarka okienna drewniana stara Uw=3,500 W/m2K) 6. Wentylacja mechaniczna w auli odzysk średnioroczny ciepła 55% (wentylacja mechaniczna) 7. docieplenie - strop przy przepływie ciepła z dołu do góry (Strop do strychu U=1,330 W/m2K) 8. docieplenie - ściana wewnętrzna (Ściana wewnętrzna U=1,021 W/m2K) 9. docieplenie - ściana w gruncie (Ściana w gruncie U=0,990 W/m2K) Sprawności dla wariantu 1 1. Sprawność całkowita 80,26 % 2. Sprawność wytworzenia 95,00 % 3. Sprawność akumulacji 100,00 % 4. Sprawność transportu 96,00 % 5. Sprawność regulacji i wykorzystania 88,00 % 6. Przerwy w ogrzewaniu (wt*wd obliczony wg PN-EN ISO 13790:2009) 1,00 Koszty dla wariantu 1 1. Koszty abonamentowe c.o. 0,00 zł/mc 2. Koszty stałe c.o ,90 zł/mwmc 3. Koszty zmienne c.o. 53,60 zł/gj 4. Koszty abonamentowe c.w.u. 0,00 zł/mc 5. Koszty stałe c.w.u. 0,00 zł/mwmc 6. Koszty zmienne c.w.u. 152,78 zł/gj Zapotrzebowanie na ciepło dla wariantu 1 1. Zapotrzebowanie na moc cieplną dla c.o. 324,2 kw 2. Zapotrzebowanie na moc cieplną dla c.w.u. 34,5 kw Wariant 2 termomodernizacji Objęte ulepszenia 1. Modernizacja instalacji c.o. (zawory termostatyczne P-2K) (system grzewczy) 2. docieplenie - stropodach (Stropodach płaski U=1,172 W/m2K) 3. Stolarka drzwiowa Ud=1,7 W/m2K (Drzwi zewnętrzne stare Ud=3,600 W/m2K) 4. docieplenie - ściana zewnętrzna (Ściana zewnętrzna U=1,080 W/m2K) 5. Stolarka okienna Uw=1,3 W/m2K (Stolarka okienna drewniana stara Uw=3,500 W/m2K) 6. Wentylacja mechaniczna w auli odzysk średnioroczny ciepła 55% (wentylacja mechaniczna) 7. docieplenie - strop przy przepływie ciepła z dołu do góry (Strop do strychu U=1,330 W/m2K) 8. docieplenie - ściana wewnętrzna (Ściana wewnętrzna U=1,021 W/m2K) Sprawności dla wariantu 2 1. Sprawność całkowita 80,26 % 2. Sprawność wytworzenia 95,00 % 3. Sprawność akumulacji 100,00 % 4. Sprawność transportu 96,00 % 5. Sprawność regulacji i wykorzystania 88,00 % Aterm /103

32 6. Przerwy w ogrzewaniu (wt*wd obliczony wg PN-EN ISO 13790:2009) 1,00 Koszty dla wariantu 2 1. Koszty abonamentowe c.o. 0,00 zł/mc 2. Koszty stałe c.o ,90 zł/mwmc 3. Koszty zmienne c.o. 53,60 zł/gj 4. Koszty abonamentowe c.w.u. 0,00 zł/mc 5. Koszty stałe c.w.u. 0,00 zł/mwmc 6. Koszty zmienne c.w.u. 152,78 zł/gj Zapotrzebowanie na ciepło dla wariantu 2 1. Zapotrzebowanie na moc cieplną dla c.o. 325,9 kw 2. Zapotrzebowanie na moc cieplną dla c.w.u. 34,5 kw Wariant 3 termomodernizacji Objęte ulepszenia 1. Modernizacja instalacji c.o. (zawory termostatyczne P-2K) (system grzewczy) 2. docieplenie - stropodach (Stropodach płaski U=1,172 W/m2K) 3. Stolarka drzwiowa Ud=1,7 W/m2K (Drzwi zewnętrzne stare Ud=3,600 W/m2K) 4. docieplenie - ściana zewnętrzna (Ściana zewnętrzna U=1,080 W/m2K) 5. Stolarka okienna Uw=1,3 W/m2K (Stolarka okienna drewniana stara Uw=3,500 W/m2K) 6. Wentylacja mechaniczna w auli odzysk średnioroczny ciepła 55% (wentylacja mechaniczna) 7. docieplenie - strop przy przepływie ciepła z dołu do góry (Strop do strychu U=1,330 W/m2K) Sprawności dla wariantu 3 1. Sprawność całkowita 80,26 % 2. Sprawność wytworzenia 95,00 % 3. Sprawność akumulacji 100,00 % 4. Sprawność transportu 96,00 % 5. Sprawność regulacji i wykorzystania 88,00 % 6. Przerwy w ogrzewaniu (wt*wd obliczony wg PN-EN ISO 13790:2009) Koszty dla wariantu 3 1. Koszty abonamentowe c.o. 0,00 zł/mc 2. Koszty stałe c.o ,90 zł/mwmc 3. Koszty zmienne c.o. 53,60 zł/gj 4. Koszty abonamentowe c.w.u. 0,00 zł/mc 5. Koszty stałe c.w.u. 0,00 zł/mwmc 6. Koszty zmienne c.w.u. 152,78 zł/gj Zapotrzebowanie na ciepło dla wariantu 3 1. Zapotrzebowanie na moc cieplną dla c.o. 326,1 kw 2. Zapotrzebowanie na moc cieplną dla c.w.u. 34,5 kw 1, Wariant 4 termomodernizacji Objęte ulepszenia 1. Modernizacja instalacji c.o. (zawory termostatyczne P-2K) (system grzewczy) 2. docieplenie - stropodach (Stropodach płaski U=1,172 W/m2K) 3. Stolarka drzwiowa Ud=1,7 W/m2K (Drzwi zewnętrzne stare Ud=3,600 W/m2K) 4. docieplenie - ściana zewnętrzna (Ściana zewnętrzna U=1,080 W/m2K) 5. Stolarka okienna Uw=1,3 W/m2K (Stolarka okienna drewniana stara Uw=3,500 W/m2K) 6. Wentylacja mechaniczna w auli odzysk średnioroczny ciepła 55% (wentylacja mechaniczna) Aterm /103

33 Sprawności dla wariantu 4 1. Sprawność całkowita 80,26 % 2. Sprawność wytworzenia 95,00 % 3. Sprawność akumulacji 100,00 % 4. Sprawność transportu 96,00 % 5. Sprawność regulacji i wykorzystania 88,00 % 6. Przerwy w ogrzewaniu (wt*wd obliczony wg PN-EN ISO 13790:2009) Koszty dla wariantu 4 1. Koszty abonamentowe c.o. 0,00 zł/mc 2. Koszty stałe c.o ,90 zł/mwmc 3. Koszty zmienne c.o. 53,60 zł/gj 4. Koszty abonamentowe c.w.u. 0,00 zł/mc 5. Koszty stałe c.w.u. 0,00 zł/mwmc 6. Koszty zmienne c.w.u. 152,78 zł/gj Zapotrzebowanie na ciepło dla wariantu 4 1. Zapotrzebowanie na moc cieplną dla c.o. 327,3 kw 2. Zapotrzebowanie na moc cieplną dla c.w.u. 34,5 kw 1, Wariant 5 termomodernizacji Objęte ulepszenia 1. Modernizacja instalacji c.o. (zawory termostatyczne P-2K) (system grzewczy) 2. docieplenie - stropodach (Stropodach płaski U=1,172 W/m2K) 3. Stolarka drzwiowa Ud=1,7 W/m2K (Drzwi zewnętrzne stare Ud=3,600 W/m2K) 4. docieplenie - ściana zewnętrzna (Ściana zewnętrzna U=1,080 W/m2K) 5. Stolarka okienna Uw=1,3 W/m2K (Stolarka okienna drewniana stara Uw=3,500 W/m2K) Sprawności dla wariantu 5 1. Sprawność całkowita 80,26 % 2. Sprawność wytworzenia 95,00 % 3. Sprawność akumulacji 100,00 % 4. Sprawność transportu 96,00 % 5. Sprawność regulacji i wykorzystania 88,00 % 6. Przerwy w ogrzewaniu (wt*wd obliczony wg PN-EN ISO 13790:2009) Koszty dla wariantu 5 1. Koszty abonamentowe c.o. 0,00 zł/mc 2. Koszty stałe c.o ,90 zł/mwmc 3. Koszty zmienne c.o. 53,60 zł/gj 4. Koszty abonamentowe c.w.u. 0,00 zł/mc 5. Koszty stałe c.w.u. 0,00 zł/mwmc 6. Koszty zmienne c.w.u. 152,78 zł/gj Zapotrzebowanie na ciepło dla wariantu 5 1. Zapotrzebowanie na moc cieplną dla c.o. 323,2 kw 2. Zapotrzebowanie na moc cieplną dla c.w.u. 34,5 kw 1, Wariant 6 termomodernizacji Objęte ulepszenia 1. Modernizacja instalacji c.o. (zawory termostatyczne P-2K) (system grzewczy) 2. docieplenie - stropodach (Stropodach płaski U=1,172 W/m2K) Aterm /103
