AUDYT ENERGETYCZNY BUDYNKU

Transkrypt

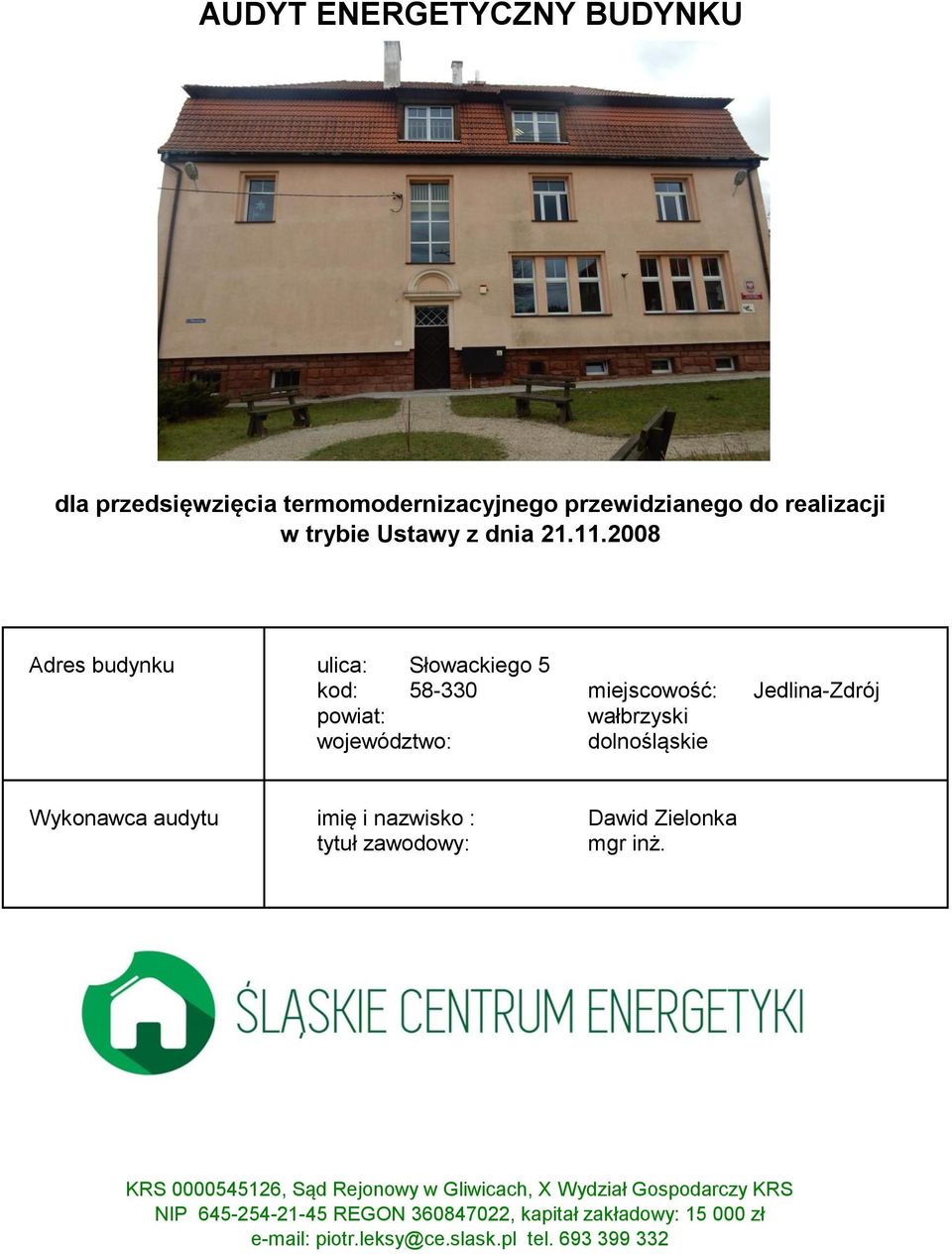

1 AUDYT ENERGETYCZNY BUDYNKU dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z dnia Adres budynku ulica: Słowackiego 5 kod: miejscowość: Jedlina-Zdrój powiat: wałbrzyski województwo: dolnośląskie Wykonawca audytu imię i nazwisko : Dawid Zielonka tytuł zawodowy: mgr inż. Śląskie Centrum Energetyki Sp. z o.o., Tworóg, ul. Grunwaldzka 1A KRS , Sąd Rejonowy w Gliwicach, X Wydział Gospodarczy KRS NIP REGON , kapitał zakładowy: zł piotr.leksy@ce.slask.pl tel

2 TABELA 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. DANE INDENTYFIKACYJNE BUDYNKU 1.1 Rodzaj budynku szkolny 1.2. Rok budowy Inwestor Gmina Jedlina-Zdrój 1.4. Adres budynku (nazwa, nazwisko i imię, adres ul. Poznańska 5 ul. Słowackiego 5 do korespondencji, PESEL) kod Jedlina-Zdrój kod powiat wałbrzyski woj. dolnośląskie 2. Nazwa, nr. REGON i adres podmiotu wykonującego audyt Śląskie Centrum Energetyki Sp. z o.o. REGON: Tworóg, ul. Grunwaldzka 1A 3. Imię i nazwisko, nr. PESEL oraz adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis mgr inż Dawid Zielonka, , Zawadzkiego 4/4 Krupski Młyn Uprawnienia do wykonywania świadectw charakterystyki energetycznej oraz audytów energetycznych podpis 4. Współautorzy audytu: imiona, nazwiska, zakres prac, posiadane kwalifikacje; podpis Lp Imię i nazwisko Katarzyna Goinda Zakres udziału w opracowaniu audytu inwentaryzacja 5. Miejscowość Tworóg Data wykonania opracowania r. 6. Spis treści 1. Strona tytulowa 2 2. Karta audytu energetycznego 3 3. Dokumenty i dane źródlowe wykorzystywane przy opracowaniu audytu oraz wytyczne i uwagi inwestora budowlanego budynku 6 4. Inwentaryzacja techniczno-budowlana budynku 7 5. Ocena stanu technicznego budynku Wykaz usprawnień i przedsięwzięć termomodernizacyjnych Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Opis wariantu optymalnego 27 2

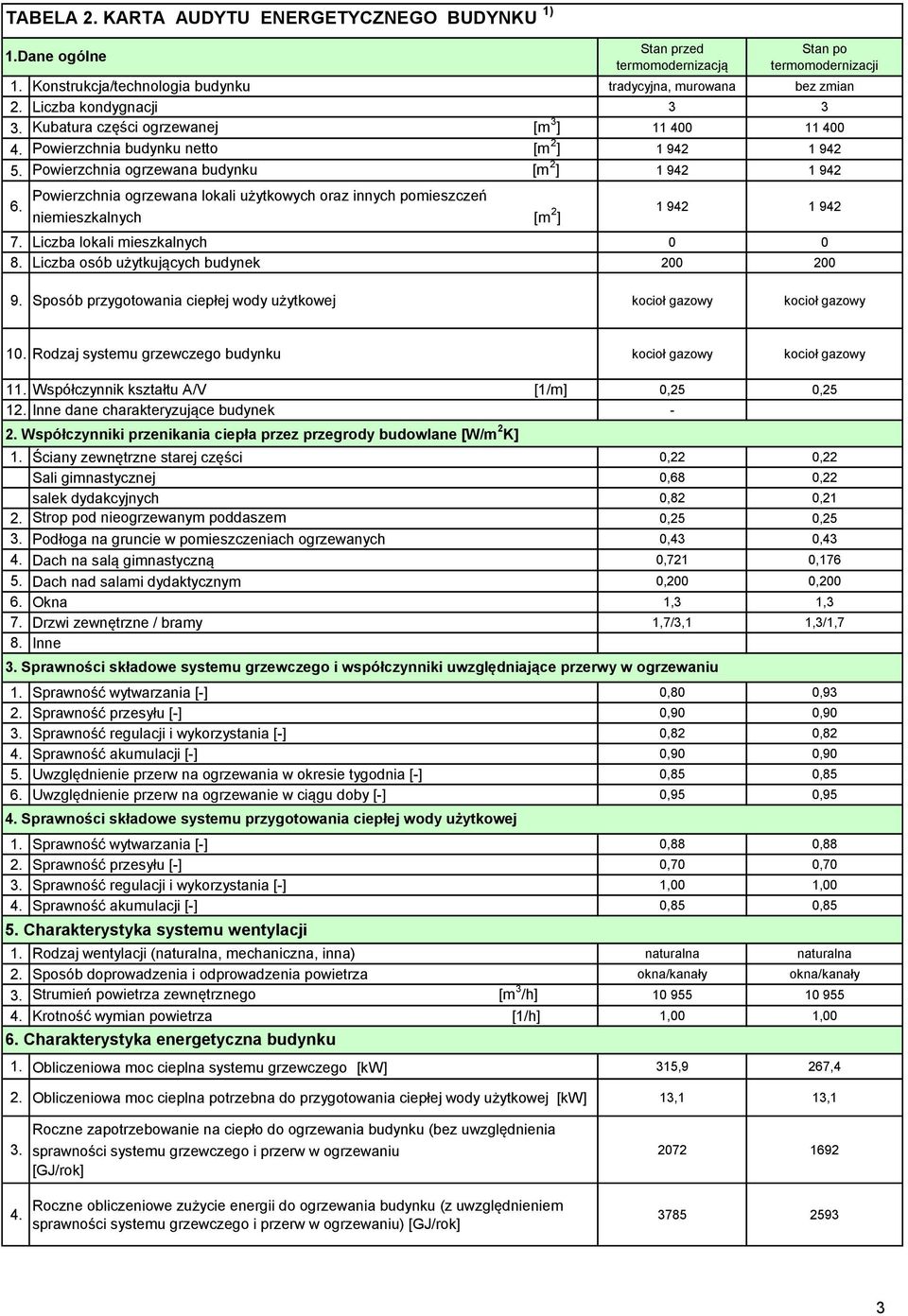

3 TABELA 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU 1) 1.Dane ogólne Stan przed termomodernizacją Stan po termomodernizacji 1. Konstrukcja/technologia budynku tradycyjna, murowana bez zmian 2. Liczba kondygnacji Kubatura części ogrzewanej [m 3 ] Powierzchnia budynku netto [m 2 ] Powierzchnia ogrzewana budynku [m 2 ] Powierzchnia ogrzewana lokali użytkowych oraz innych pomieszczeń niemieszkalnych [m 2 ] Liczba lokali mieszkalnych Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody użytkowej kocioł gazowy kocioł gazowy 10. Rodzaj systemu grzewczego budynku kocioł gazowy kocioł gazowy 11. Współczynnik kształtu A/V [1/m] 0,25 0, Inne dane charakteryzujące budynek - 2. Współczynniki przenikania ciepła przez przegrody budowlane [W/m 2 K] 1. Ściany zewnętrzne starej części 0,22 0,22 Sali gimnastycznej 0,68 0,22 salek dydakcyjnych 0,82 0,21 2. Strop pod nieogrzewanym poddaszem 0,25 0,25 3. Podłoga na gruncie w pomieszczeniach ogrzewanych 0,43 0,43 4. Dach na salą gimnastyczną 0,721 0, Dach nad salami dydaktycznym 0,200 0, Okna 1,3 1,3 7. Drzwi zewnętrzne / bramy 1,7/3,1 1,3/1,7 8. Inne 3. Sprawności składowe systemu grzewczego i współczynniki uwzględniające przerwy w ogrzewaniu 1. Sprawność wytwarzania [-] 0,80 0,93 2. Sprawność przesyłu [-] 0,90 0,90 3. Sprawność regulacji i wykorzystania [-] 0,82 0,82 4. Sprawność akumulacji [-] 0,90 0,90 5. Uwzględnienie przerw na ogrzewania w okresie tygodnia [-] 0,85 0,85 6. Uwzględnienie przerw na ogrzewanie w ciągu doby [-] 0,95 0,95 4. Sprawności składowe systemu przygotowania ciepłej wody użytkowej 1. Sprawność wytwarzania [-] 0,88 0,88 2. Sprawność przesyłu [-] 0,70 0,70 3. Sprawność regulacji i wykorzystania [-] 1,00 1,00 4. Sprawność akumulacji [-] 0,85 0,85 5. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji (naturalna, mechaniczna, inna) naturalna naturalna 2. Sposób doprowadzenia i odprowadzenia powietrza okna/kanały okna/kanały 3. Strumień powietrza zewnętrznego [m 3 /h] Krotność wymian powietrza [1/h] 1,00 1,00 6. Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 315,9 267,4 2. Obliczeniowa moc cieplna potrzebna do przygotowania ciepłej wody użytkowej [kw] 13,1 13, Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok]

4 5. Roczne obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/m 2 rok] 148,20 121,02 9. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/m 2 rok] 270,72 185, ) Udział odnawialnych źródeł energii [%] 0,00% 3,11% 7. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) 1. Koszt za 1 GJ ciepła do ogrzewania budynku 3) [zł/gj] 37,8 55,6 2. Koszt 1 MW mocy zamówionej na ogrzewanie na miesiąc 4) [zł/(mw m-c)] Koszt przygotowania 1 m 3 ciepłej wody użytkowej 3) [zł/m 3 ] 7,51 3,23 4. Koszt 1 MW mocy zamówionej na przygotowanie ciepłej wody użytkowej na miesiąc [zł/(mwm-c)] Miesięczny koszt ogrzewania 1 m 2 powierzchni użytkowej [zł/(m 2 m-c)] 6,15 4,21 6. Miesięczna oplata abonamentowa [zł/m-c] 1241, ,00 7 Inne [zł] Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] Planowane koszty całkowite Roczna oszczędność kosztów energii Roczne zmniejszenie zapotrzebowania na energię [%] 30, Premia termomodernizacyjna [zł/rok] ) 2) 3) dla budynku składającego się z części o różnych funkcjach użytkowych należy podać wszystkie dane oddzielnie dla każdej części budynku U oze [%] obliczamy zgodnie z rozporządzeniem dotyczącym sporządzania świadectw, jako udział odnawialnych źródeł energii w rocznym zapotrzebowaniu na energię końcową dostarczaną do budynku dla systemu grzewczego oraz dla systemu przygotowania ciepłej wody Opłata zmienna związana jest z dystrybucją i przesyłem jednostki energii 4) Stała opłata miesięczna związana z dystrybucją i przesyłem energii 4

5 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 3.1. Dokumentacja projektowa: Projekt budowlano-architektoniczny Informacje uzyskane podczas inwentaryzacji budynku 3.2. Inne dokumenty Normy i rozporządzenia: * Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów Dz.U.Nr.223,poz,1459, dalej zwana Ustawą termomodernizacyjną. * Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego. Dalej zwane Rozporządzeniem dot. audytów termomodernizacyjnych. * Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz sposobu sporządzania świadectw charakterystyki energetycznej. * Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej Infrastruktury z dnia 5 lipca 2013 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 926), dalej zwane Warunkami Technicznymi. * Polska Norma PN-EN ISO 6946:2008 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń. * Polska Norma PN-EN ISO Właściwości cieplne budynków Wymiana ciepła przez grunt Metody obliczania * Polska Norma PN-EN ISO Mostki cieplne w budynkach Liniowy współczynnik przenikania ciepła Metody uproszczone i wartości orientacyjne. * Polska Norma PN-EN 12831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego. * Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia zmieniające rozporządzenie w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego" 3.3. Data wizji lokalnej Wytyczne, sugestie, ograniczenia i uwagi inwestora (zleceniodawcy) 3.5. Polska Norma PN EN ISO 13790:2009 " Energetyczne właściwości użytkowe budynków. Obliczanie zużycia energii do ogrzewania i chłodzenia. - Obniżenie kosztów ogrzewania budynku. - W ramach audytu dokonanie oceny efektywności następujących usprawnień: Modernizację instalacji centralnego ogrzewania Docieplenie dachu na Sali gimnastycznej Docieplenie ścian w salach dydaktycznych Docieplenie ścian w Sali gimnastycznej Wymiana drzwi zewnętrznych korytarza Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego oraz wysokość kredytu możliwego do zaciągnięcia Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego ,3 zł Kwota kredytu możliwego do zaciągnięcia przez inwestora ,1 zł 5

6 4. Inwentaryzacja techniczno-budowlana budynku 4a. Ogólne dane o budynku Własność Przeznaczenie budynku Adres Budynek prywatna spółdzielcza komunalna X mieszkalny mieszk-usługowy inny X Słowackiego 5, Jedlina-Zdrój wolnostojący X segment w zabudowie szeregowej bliźniak blok mieszkalny, wielorodzinny Rok budowy Technologia budynku PBU-59 W-70 szkieletowa 1932 Rok zasiedlenia 1932 UW-2Ż-cegła żerańska RWB BSK RBM-73 RWP-75 PBU-62 UW 2-J WUF-62 WUF-T OWT-67 OWT-75 "Szczecin" Wk-70 SBM-75 ZSBO "Stolica" monolit x tradycyjna ramowa inna, jaka: 1 Powierzchnia zabudowana [m 2 ] Budynek podpiwniczony tak 2 Kubatura budynku [m 3 ] Liczba klatek schodowych 1 Kubatura ogrzewanej części budynku powiększona o kubaturę ogrzewanych 3 pomieszczeń na poddaszu użytkowym lub w piwnicy i pomniejszona o kubaturę [m 3 ] Liczba kondygnacji 3 wydzielonych klatek schodowych, szybów, wind, otwartych wnęk, loggii i galerii 4 Powierzchnia użytkowa [m 2 ] Wysokość kondygnacji w świetle [m] 3,0 Powierzchnia ogrzewana budynku 5 [m 2 ] Liczba użytkowników 200 [ ] 1) wg PN-70/B Powierzchnia budynków.podział, określenia i zasady obmiaru 2) wg PN-69/B Kubatura budynków. Zasady obliczania. 6

7 4.b. Szkic budynku 7

8 4.c. Opis techniczny podstawowych elementów budynku Budynek składa się z trzech częśći. Stara część o 3 kondygnacjach nadziemnych, częściowo podpiwniczona, zbudowany w technologii tradycyjnej, ze ścianami murowanymi z cegły pełnej o grubości 52 cm, obustronnie tynkowanej, docieplone styropianem grubości 14 cm. stropy drewniane, dach kryty dachówką ceramiczną. Sala gimnastyczna z pustaków grubości 45 cm obustronni tynkowane, ściana nieocieplona, dach dwuspadowy z blachy trapezowej, docieplony płytami z wełny mineralnej grubości 5 cm, kryty papą asfaltową. Salki dydaktyczne z gazobetonu grubości 36 cm, obustronnie tynkowane, nieocieplone. dach z blachy trapezowej, ocieplony warstwą wełny mineralnej grubości 20 cm, kryty papą asfaltową. Stropy drewniane. Okna pcv wymienione w roku 2001 i 2005, wartość współczynnika przenikania ocenia się na U=1,3 W/(m 2 *K). Drzwi zewnętrzne w większości o wartości współczynnika przenikania ciepła U=1,7 W/(m 2 *K). Jedne drzwi stare o wartości współczynnika przenikania ciepła U=3,1 W/(m2*K) Zestawienie danych dotyczących przegród budowlanych L.p Opis Ściana zewnętrzna stara część Ściana zewnętrzna sala gimnastyczna Ściana zewnętrzna salki dydaktyczne Strop nad ostatnią kondygnacją Pow. netto m 2 U W/(m 2 *K) 296,2 0, ,0 0, ,7 0, ,0 0,247 5 Podłoga na gruncie 1211,0 0,433 6 Dach stara część 245,6 2,124 7 Dach sala gimnastyczna 882,1 0,721 8 Dach salki 661,9 0,200 Pow. okien i drzwi balk. m 2 U okna W/(m 2 *K) Pow. drzwi m 2 U drzwi W/(m 2 *K) Pow. drzwi m 2 157,7 1,3 11,1 1,7 4,0 U drzwi W/(m 2 *K) 3,1 8

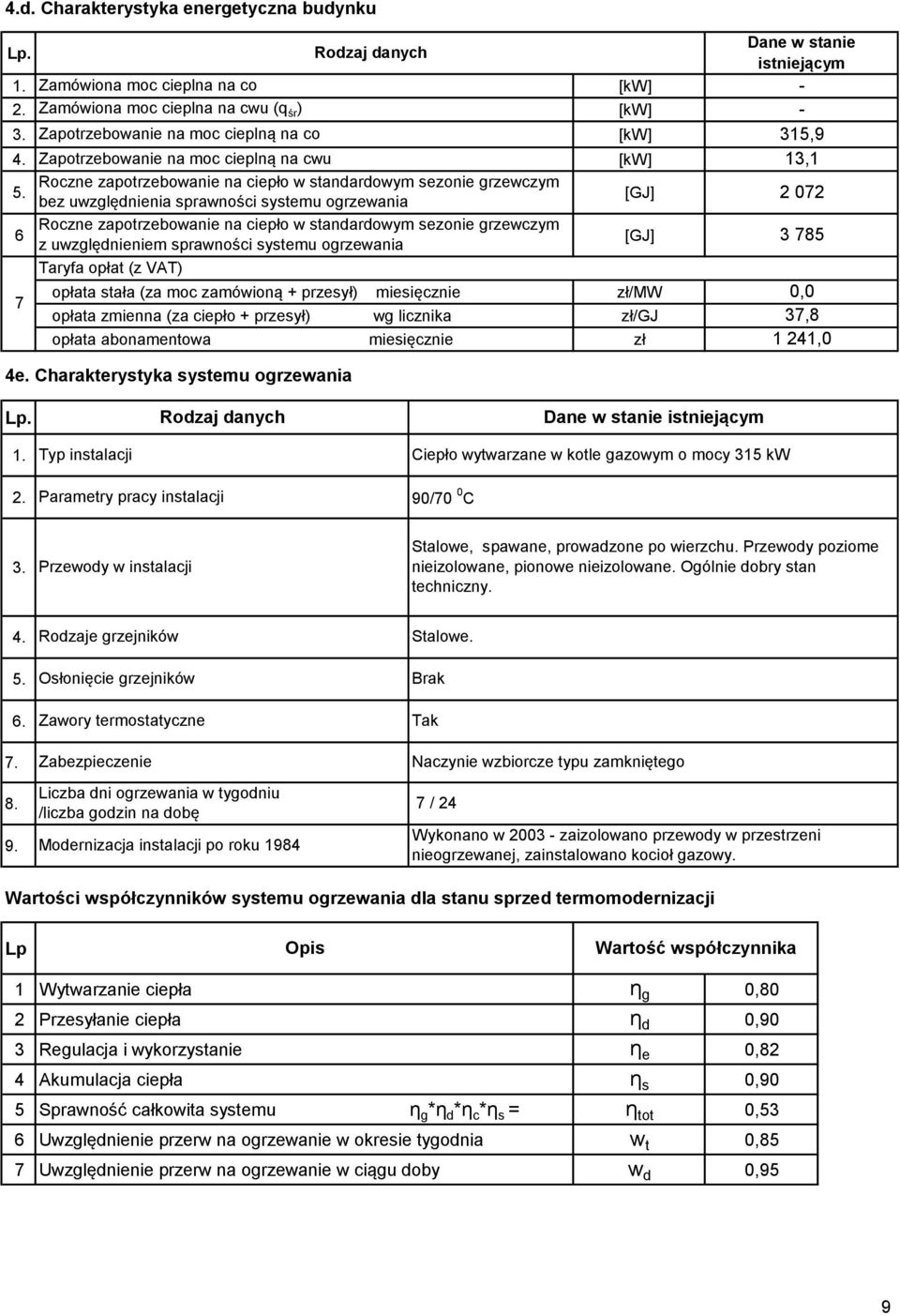

9 4.d. Charakterystyka energetyczna budynku Lp. Rodzaj danych 1. Zamówiona moc cieplna na co [kw] 2. Zamówiona moc cieplna na cwu (q śr ) [kw] 3. Zapotrzebowanie na moc cieplną na co [kw] 4. Zapotrzebowanie na moc cieplną na cwu [kw] 5. Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu ogrzewania [GJ] 6 Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu ogrzewania [GJ] Taryfa opłat (z VAT) 7 opłata stała (za moc zamówioną + przesył) miesięcznie zł/mw opłata zmienna (za ciepło + przesył) wg licznika zł/gj opłata abonamentowa miesięcznie zł Dane w stanie istniejącym ,9 13, ,0 37, ,0 4e. Charakterystyka systemu ogrzewania Lp. Rodzaj danych Dane w stanie istniejącym Typ instalacji Parametry pracy instalacji Ciepło wytwarzane w kotle gazowym o mocy 315 kw 90/70 0 C 3. Przewody w instalacji Stalowe, spawane, prowadzone po wierzchu. Przewody poziome nieizolowane, pionowe nieizolowane. Ogólnie dobry stan techniczny Rodzaje grzejników Osłonięcie grzejników Zawory termostatyczne Zabezpieczenie Liczba dni ogrzewania w tygodniu /liczba godzin na dobę Modernizacja instalacji po roku 1984 Stalowe. Brak Tak Naczynie wzbiorcze typu zamkniętego 7 / 24 Wykonano w zaizolowano przewody w przestrzeni nieogrzewanej, zainstalowano kocioł gazowy. Wartości współczynników systemu ogrzewania dla stanu sprzed termomodernizacji Lp Opis Wartość współczynnika 1 Wytwarzanie ciepła η g 0,80 2 Przesyłanie ciepła η d 0,90 3 Regulacja i wykorzystanie η e 0,82 4 Akumulacja ciepła η s 0,90 5 Sprawność całkowita systemu η g *η d *η c *η s = η tot 0,53 6 Uwzględnienie przerw na ogrzewanie w okresie tygodnia w t 0,85 7 Uwzględnienie przerw na ogrzewanie w ciągu doby w d 0,95 9

10 4.f. Charakterystyka instalacji cieplnej wody użytkowej Lp. 1. Rodzaj instalacji Rodzaj danych Dane w stanie istniejącym Ciepła woda przygotowywana z kotła gazowego za pomoca wężownicy Piony i ich izolacja Opomiarowanie (wodomierze indywidualne) Zbiornik akumulacyjny Stalowe, prowadzone w szachtach instalacyjnych. Dobry stan techniczny Brak Dwa zbiorniki po 295 litrów każdy 4.g. Charakterystyka węzła cieplnego lub kotłowni w budynku Kocioł w pomieszczeniu nieogrzewanym w budynku z docieplonymi ścianami. 4.h. Charakterystyka systemu wentylacji Lp Rodzaj danych Rodzaj wentylacji Strumień powietrza wentylacyjnego m 3 /h Dane w stanie istniejącym grawitacyjna / mechaniczna

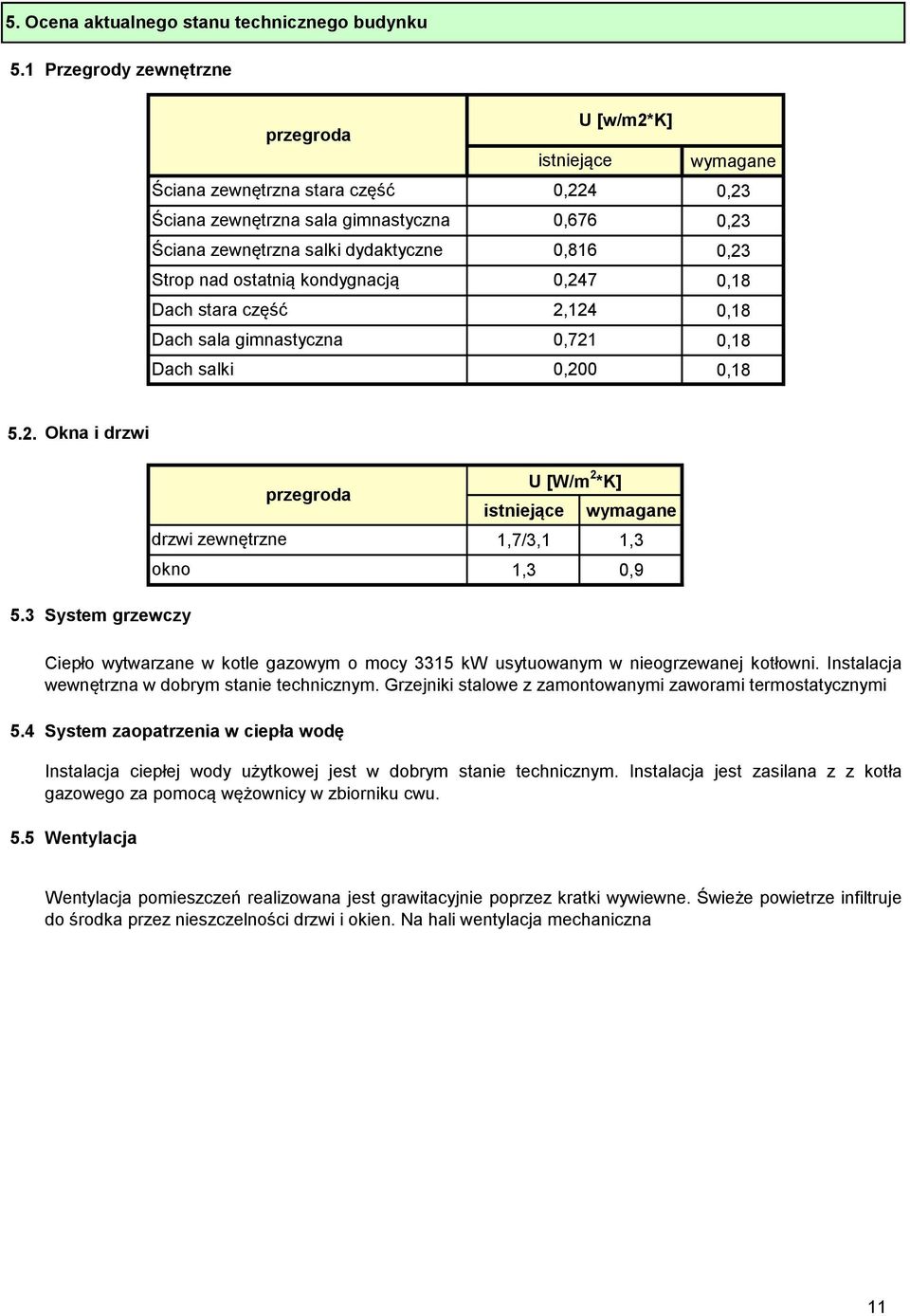

11 5. Ocena aktualnego stanu technicznego budynku 5.1 Przegrody zewnętrzne przegroda U [w/m2*k] istniejące Ściana zewnętrzna stara część 0,224 Ściana zewnętrzna sala gimnastyczna 0,676 Ściana zewnętrzna salki dydaktyczne 0,816 Strop nad ostatnią kondygnacją 0,247 Dach stara część 2,124 Dach sala gimnastyczna 0,721 Dach salki 0,200 wymagane 0,23 0,23 0,23 0,18 0,18 0,18 0, Okna i drzwi drzwi zewnętrzne okno przegroda U [W/m 2 *K] istniejące wymagane 1,7/3,1 1,3 1,3 0,9 5.3 System grzewczy Ciepło wytwarzane w kotle gazowym o mocy 3315 kw usytuowanym w nieogrzewanej kotłowni. Instalacja wewnętrzna w dobrym stanie technicznym. Grzejniki stalowe z zamontowanymi zaworami termostatycznymi 5.4 System zaopatrzenia w ciepła wodę Instalacja ciepłej wody użytkowej jest w dobrym stanie technicznym. Instalacja jest zasilana z z kotła gazowego za pomocą wężownicy w zbiorniku cwu. 5.5 Wentylacja Wentylacja pomieszczeń realizowana jest grawitacyjnie poprzez kratki wywiewne. Świeże powietrze infiltruje do środka przez nieszczelności drzwi i okien. Na hali wentylacja mechaniczna 11

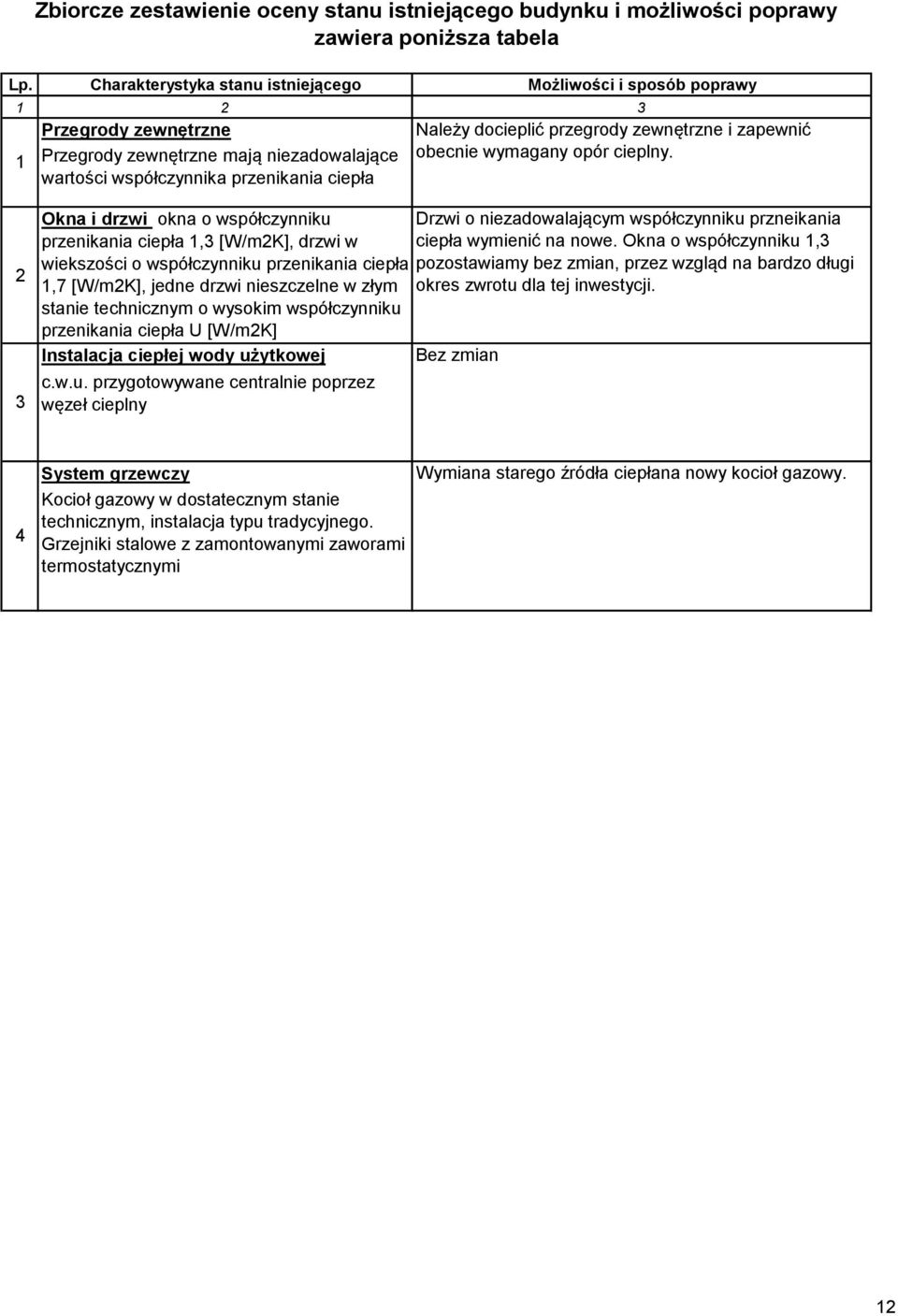

12 Zbiorcze zestawienie oceny stanu istniejącego budynku i możliwości poprawy zawiera poniższa tabela Lp. 1 1 Charakterystyka stanu istniejącego 2 Przegrody zewnętrzne Przegrody zewnętrzne mają niezadowalające wartości współczynnika przenikania ciepła Możliwości i sposób poprawy 3 Należy docieplić przegrody zewnętrzne i zapewnić obecnie wymagany opór cieplny. 2 3 Okna i drzwi okna o współczynniku Drzwi o niezadowalającym współczynniku przneikania przenikania ciepła 1,3 [W/m2K], drzwi w ciepła wymienić na nowe. Okna o współczynniku 1,3 wiekszości o współczynniku przenikania ciepła pozostawiamy bez zmian, przez wzgląd na bardzo długi 1,7 [W/m2K], jedne drzwi nieszczelne w złym okres zwrotu dla tej inwestycji. stanie technicznym o wysokim współczynniku przenikania ciepła U [W/m2K] Instalacja ciepłej wody użytkowej Bez zmian c.w.u. przygotowywane centralnie poprzez węzeł cieplny 4 System grzewczy Wymiana starego źródła ciepłana nowy kocioł gazowy. Kocioł gazowy w dostatecznym stanie technicznym, instalacja typu tradycyjnego. Grzejniki stalowe z zamontowanymi zaworami termostatycznymi 12

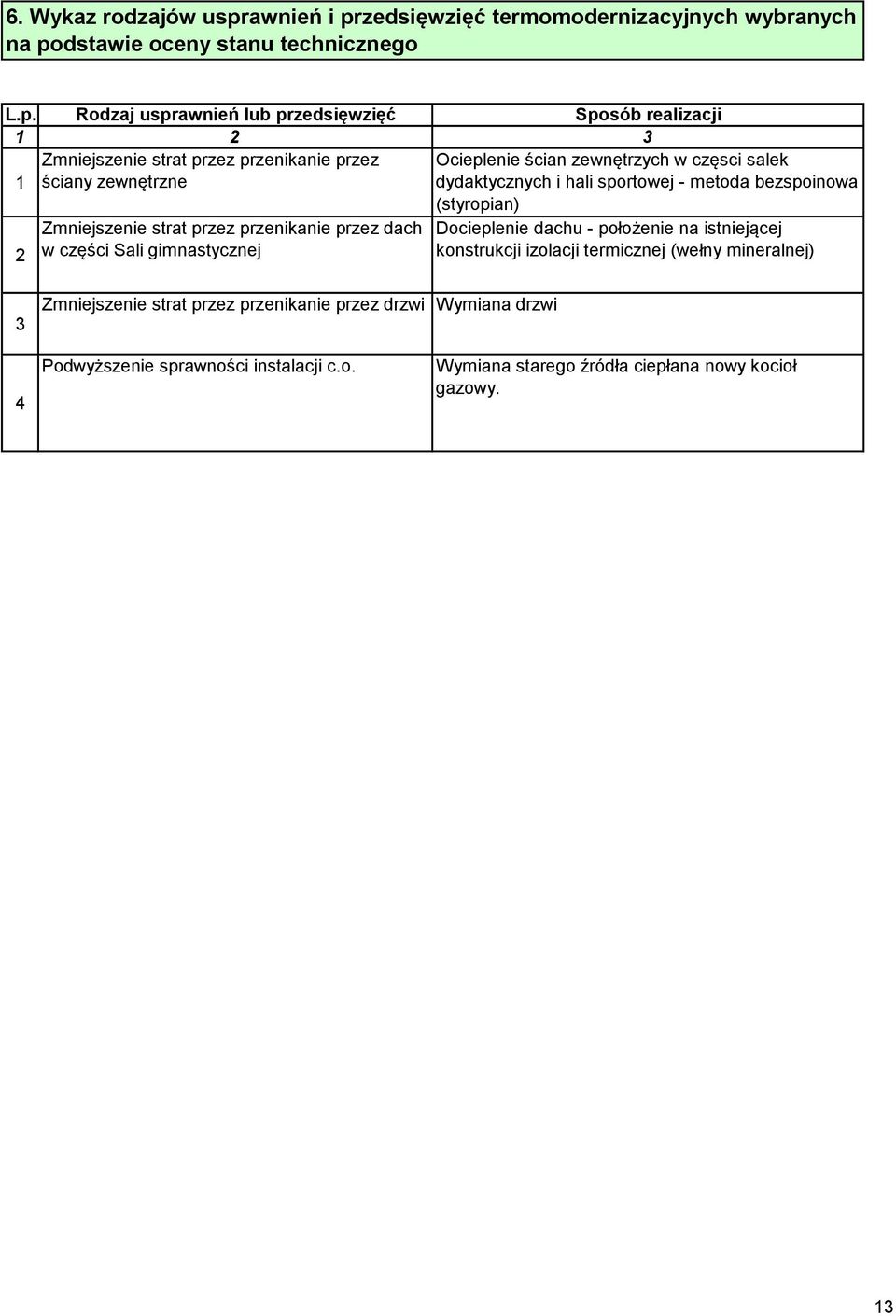

13 6. Wykaz rodzajów usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego L.p. Rodzaj usprawnień lub przedsięwzięć 1 Zmniejszenie strat przez przenikanie przez 1 ściany zewnętrzne 2 Sposób realizacji 2 3 Zmniejszenie strat przez przenikanie przez dach w części Sali gimnastycznej Ocieplenie ścian zewnętrzych w częsci salek dydaktycznych i hali sportowej - metoda bezspoinowa (styropian) Docieplenie dachu - położenie na istniejącej konstrukcji izolacji termicznej (wełny mineralnej) 3 Zmniejszenie strat przez przenikanie przez drzwi Wymiana drzwi 4 Podwyższenie sprawności instalacji c.o. Wymiana starego źródła ciepłana nowy kocioł gazowy. 13

14 7. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Wskazanie rodzajów usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło L.p. 1 I Rodzaj usprawnień lub przedsięwzięć Usprawnienie dotyczące zmniejszenia strat przez przenikanie przez przegrody budowlane oraz na ogrzewanie powietrza wentylacyjnego 2 Sposób realizacji 3 Docieplenie ścian zewnętrzych Docieplenie dachu Sali gimnastycznej Wymiana stolarki drzwiowej w całym budynku II Usprawnienie dotyczące instalac c.o. Wymiana starego źródła ciepłana nowy kocioł gazowy. *) może być rozpatrywane jako jedno przesięwzięcie 14

15 7.2. Ocena opłacalności i wyboru usprawnień dot. zmniejszenia strat przez przenikanie przez przegrody i zapotrzebowania na ciepło na ogrzanie powietrza wentylacyjnego W niniejszym rozdziale w kolejnych tabelach dokonuje się: a) Oceny opłacalności i wyboru optymalnych usprawnień prowadzących do zmniejszenia strat ciepła przez przenikanie przez przegrody zewnętrzne b) Oceny opłacalności i wyboru optymalnego wariantu przedsięwzięcia polegającego na wymianie okien i/lub drzwi oraz zmniejszenia zapotrzebowania na ciepło na ogrzewanie powietrza wentylacyjnego c) Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości prostego czasu zwrotu nakładów (SPBT) charakteryzującego każde usprawnienie W obliczeniach przyjęto następujące dane: Wyszczególnienie t wo, lokale mieszkalne t wo, klatka schodowa t zo t piw Sd dla przegród zewnętrznych, t wo = 20 o C Sd dla przegród zewnętrznych, t wo = 8 o C Sd dla stropu nad nieogrzewaną piwnicą W stanie Po termoobecnym modernizacji 20,0 20,0 8,0 8,0-20,0-20,0 8,9 4, jedn. 0 C 0 C 0 C 0 C dzień. K. a O 0m, O lm, 0 0 zł/(mw. mc) O 0z, O lz, 37,8 37,8 zł/gj A b0, A b1, 1241, ,00 zł/m-c 15

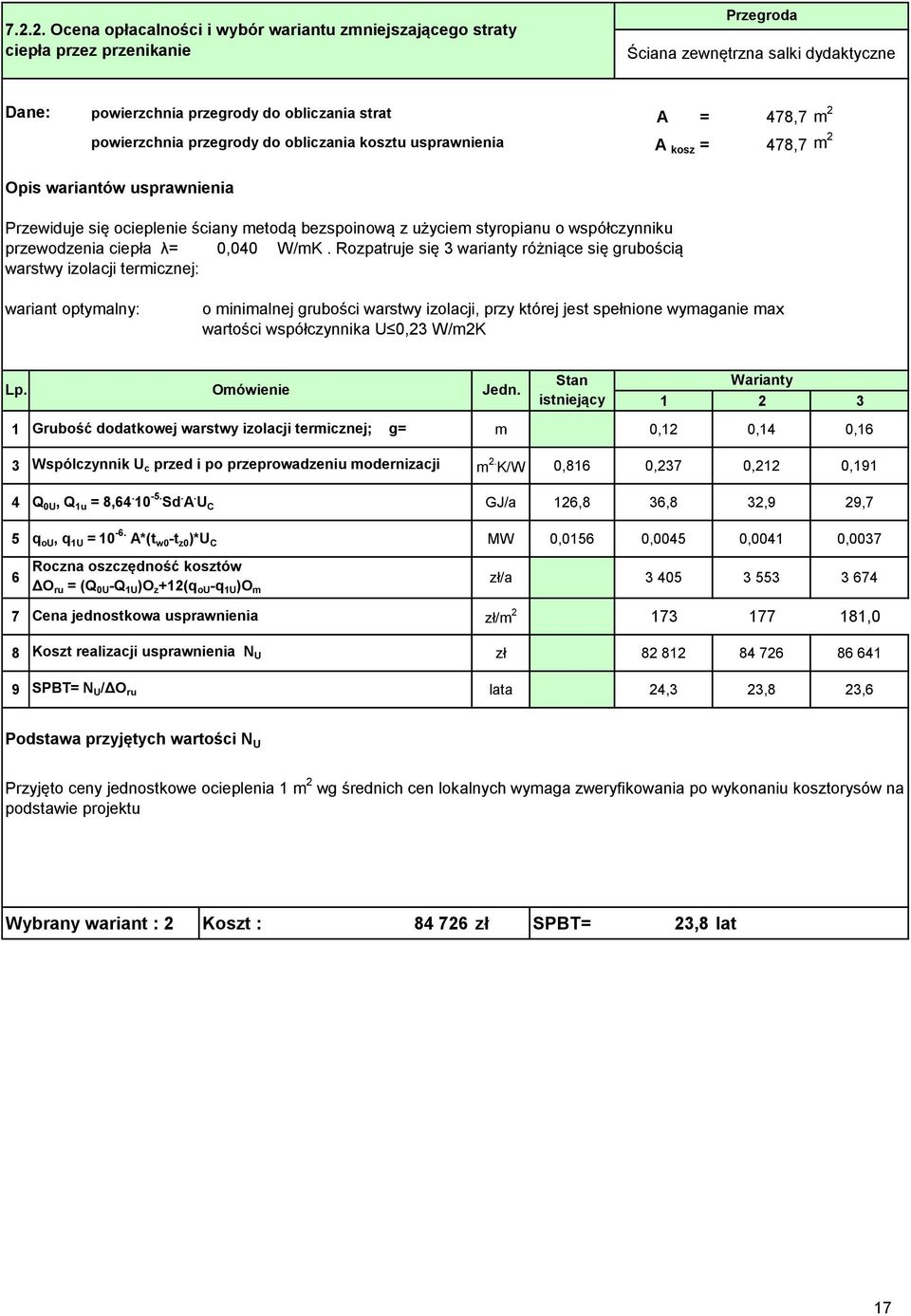

16 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna sala gimnastyczna Dane: powierzchnia przegrody do obliczania strat A = 533,0 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A kosz = 533,0 m 2 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany metodą bezspoinową z użyciem styropianu o współczynniku przewodzenia ciepła λ= 0,040 W/mK. Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant optymalny: o minimalnej grubości warstwy izolacji, przy której jest spełnione wymaganie max wartości współczynnika U 0,23 W/m2K Lp. Omówienie Stan istniejący Warianty Grubość dodatkowej warstwy izolacji termicznej; g= m 0,10 0,12 0,14 3 Wspólczynnik U m 2. c przed i po przeprowadzeniu modernizacji K/W 0,676 0,251 0,223 0,201 4 Q 0U, Q 1u = 8, Sd. A. U C GJ/a 116,9 43,5 38,6 34,7 5 q ou, q 1U = A*(t w0 -t z0 )*U C MW 0,0144 0,0054 0,0048 0,0043 Roczna oszczędność kosztów 6 zł/a ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m ,0 8 Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 32,4 31,1 30,3 Jedn. Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg średnich cen lokalnych wymaga zweryfikowania po wykonaniu kosztorysów na podstawie projektu Wybrany wariant : 2 Koszt : zł SPBT= 31,1 lat 16

17 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna salki dydaktyczne Dane: powierzchnia przegrody do obliczania strat A = 478,7 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A kosz = 478,7 m 2 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany metodą bezspoinową z użyciem styropianu o współczynniku przewodzenia ciepła λ= 0,040 W/mK. Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant optymalny: o minimalnej grubości warstwy izolacji, przy której jest spełnione wymaganie max wartości współczynnika U 0,23 W/m2K Lp. Omówienie Jedn. Stan istniejący Warianty Grubość dodatkowej warstwy izolacji termicznej; g= m 0,12 0,14 0,16 3 Wspólczynnik U m 2. c przed i po przeprowadzeniu modernizacji K/W 0,816 0,237 0,212 0,191 4 Q 0U, Q 1u = 8, Sd. A. U C GJ/a 126,8 36,8 32,9 29,7 5 q ou, q 1U = A*(t w0 -t z0 )*U C MW 0,0156 0,0045 0,0041 0,0037 Roczna oszczędność kosztów 6 zł/a ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m ,0 8 Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 24,3 23,8 23,6 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg średnich cen lokalnych wymaga zweryfikowania po wykonaniu kosztorysów na podstawie projektu Wybrany wariant : 2 Koszt : zł SPBT= 23,8 lat 17

18 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Dach sala gimnastyczna Dane: powierzchnia przegrody do obliczania strat A = 882,1 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A kosz = 882,1 m 2 Opis wariantów usprawnienia Przewiduje się docieplenie dachu płytami z wełny mineralnej o współczynniku przewodności 0,035 λ= W/m*K. Rozpatruje się 2 warianty różniące się grubością warstwy izolacji termicznej: wariant optymalny: o minimalnej grubości warstwy izolacji, przy której jest spełnione wymaganie max wartości współczynnika U 0,18 W/m 2 K Lp. Omówienie Stan istniejący Warianty Grubość dodatkowej warstwy izolacji termicznej; g= m 0,14 0,15 0,16 2 Wspólczynnik U m 2. c przed i po przeprowadzeniu modernizacji K/W 0,721 0,186 0,176 0,168 3 Q 0U, Q 1u = 8, Sd. A. U C GJ/a 206,4 53,1 50,5 48,0 4 q ou, q 1U = A*(t w0 -t z0 )*U C MW 0,0254 0,0066 0,0062 0,0059 Roczna oszczędność kosztów ΔO ru 5 zł/a = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 6 Cena jednostkowa usprawnienia zł/m 2 143,9 148,5 153,3 7 Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 21,9 22,2 22,6 Jedn. Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg średnich cen lokalnych - wymaga zweryfikowania po wykonaniu kosztorysów na podstawie projektu Wybrany wariant : 2 Koszt : zł SPBT= 22,2 lat 18

19 Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie drzwi oraz poprawie systemu wentylacji Przedsięwzięcie Wymiana stolarki drzwiowej Dane: powierzchnia okien A ok = 4 m 2 C w = 1 V nom = Ψ = 35 m 3 /h Opis wariantów usprawnienia Usprawnienie obejmuje wymianę drzwi istniejących na drzwi o lepszych współczynnikach U: wariant 1 : drzwi o współczynniku U= 0,9 W/m2*K Lp. Omówienie Jedn. Stan istniejący 1 Współczynnik przenikania okien U W/m 2. K 3,1 Warianty 1 1,3 2 Współczynniki korekcyjne dla wentylacji Cr - 1 C m - 1 0,70 1,00 3 8,64*10-5 *Sd*A ok *U GJ/a 4 4 2,94*10-5* C r *C w *V nom *Sd GJ/a 4 5 Q 0, Q 1 = (3) + (4) GJ/a *A ok *(t w0 -t z0 )*U MW 0, ,4*10-7 *V obl *(t w0 -t z0 ) MW 0, q 0, q 1 = (6) + (7) MW 0, Roczna oszczędność kosztów ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m zł/rok 10 Koszt jednostkowy drzwi N OK zł 11 Koszt wymiany drzwi N OK zł 12 Koszt N w +N OK zł 13 SPBT = (N ok +N w )/ΔO ru lata ,0002 0,0000 0, ,2 Wybrany wariant : 1 Koszt : zł SPBT= 36,2 lat 19

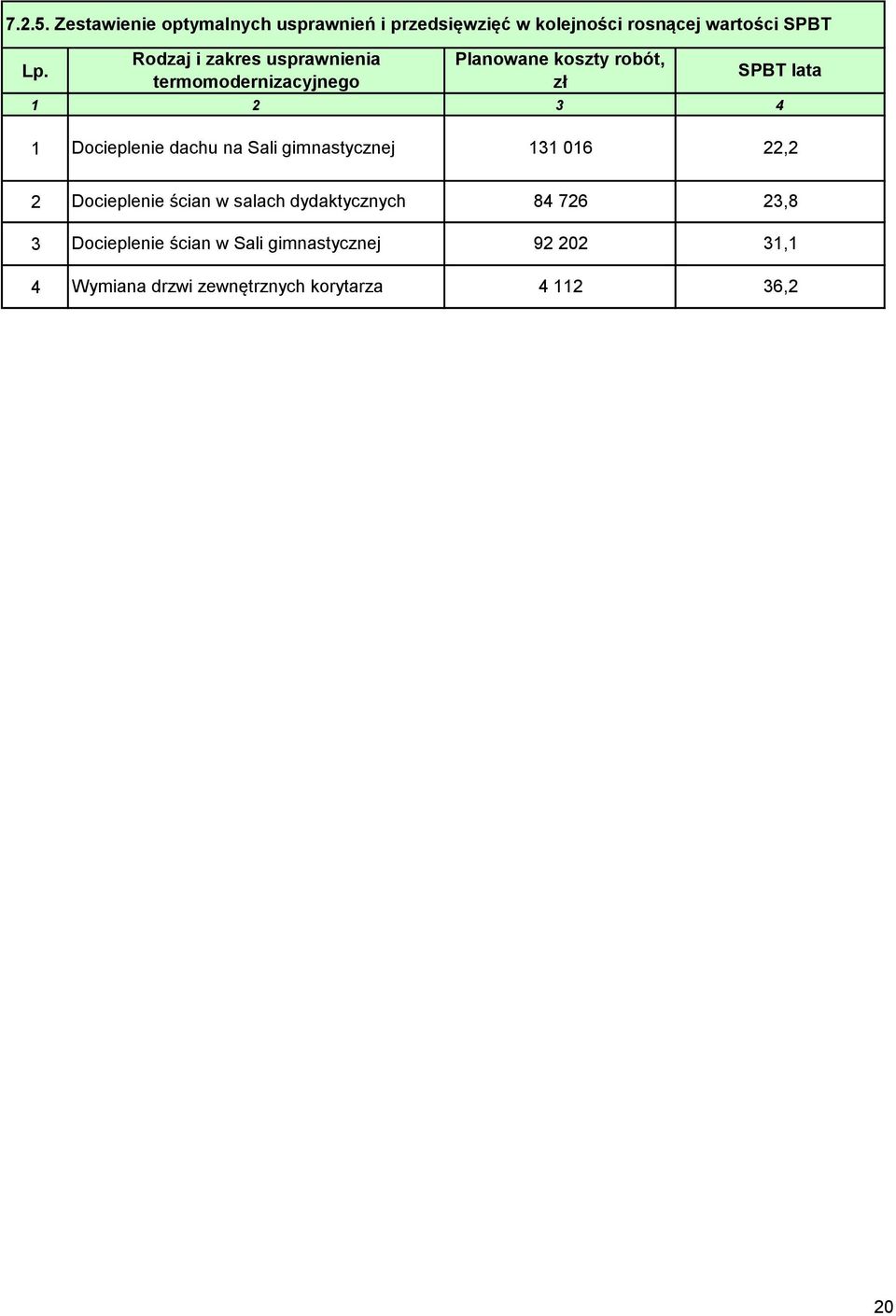

20 Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości SPBT Lp. 1 1 Rodzaj i zakres usprawnienia termomodernizacyjnego Planowane koszty robót, zł SPBT lata Docieplenie dachu na Sali gimnastycznej ,2 2 3 Docieplenie ścian w salach dydaktycznych ,8 Docieplenie ścian w Sali gimnastycznej ,1 4 Wymiana drzwi zewnętrznych korytarza ,2 20

21 7.3. Ocena i wybór wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność systemu grzewczego. Dane: Q 0co = GJ/a Założenia dla stanu istniejącego 1 Instalacja co w złym stanie technicznym 2 Zainstalowane są grzejniki stalowe Przewiduje się następujące usprawnienia poprawiające sprawność systemu grzewczego i dostosowujące instalację do wymagań technicznych: lp. opis ilość cena jedn. koszt 1 Montaż nowego kotła gazowego Pompy obiegowe, układy regulacji temperatury Układ automatyki sterowania koszt zł W tabeli poniżej zestawiono zmiany współczynników sprawności związane z wprowadzeniem proponowanych usprawnień. Lp. Rodzaj usprawnienia Współczynniki sprawności przed po Rodzaj systemu zasilania gaz gaz 1 sprawność wytwarzania η g = 0,78 η g = 0,93 2 sprawność przesyłu η d = 0,90 η d = 0,90 3 sprawność regulacji i wykorzystania η e = 0,82 η e = 0,82 4 sprawność akumulacji η s = 0,90 η s = 0,90 5 sprawność całkowita systemu η = 0,52 η = 0,62 6 uwzględnienie przerw na ogrzewanie w okresie tygodnia w t = 0,85 w t = 0,85 7 uwzględnienie przerw na ogrzewanie w ciągu doby w d = 0,95 w d = 0,95 Uzasadnienie przyjętych sprawności Opis sprawność wytwarzania ciepła η g Wartości dla budynku - stan istniejący kocioł gazowy Wartości dla budynku - stan po modernizacji nowy kocioł gazowy sprawność przesyłu η d sprawność regulacji i wykorzystania η e sprawność akumulacji η s uwzględnienie przerw na ogrzewanie w ciągu doby w d przewody izolowane regulacja centralna i miejscowa, zbiornik buforowy 8 godzin bez zmian bez zmian bez zmian bez zmian 21

22 7.3.1 Ocena proponowanego przedsięwzięcia l.p. Omówienie jedn. Stan istn. Stan po modern. 1 Obliczeniowa moc cieplna CO MW 0,3159 0, Roczne zapotrzebowanie na ciepło na potrzeby CO w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu GJ/rok Ogólna sprawność systemu ogrzewania η - 0,52 0,62 4 Obniżenie nocne - 0,95 0,95 5 Obniżenie tygodniowe - 0,85 0,85 6 Sezonowe zapotrzebowanie na ciepło na potrzeby CO z uwzględnieniem sprawności systemu i przerwami w ogrzewaniu GJ/rok Roczna opłata zmienna zł/rok Roczna opłata stała zł/rok Roczny abonament zł/rok Roczny koszt ogrzewania w sezonie standardowym zł/rok Różnica zł/rok Koszt zł SPBT lat 6,2 22

23 7.4. Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Niniejszy rozdział obejmuje: a. określenie wariantów przedsięwzięć termomodernizacyjnych b. ocenę wariantów przedsięwzięć termomodernizacyjnych pod względem spełnienia wymagań ustawowych c. wskazanie optymalnego wariantu przedsięwzięcia war.opt termomodernizacyjnego Określenie wariantów przedsięwzięć termomodernizacyjnych Do analizy przyjęto następujące warianty przedsięwzięć termomodernizacyjnych: Lp Ulepszenie termomodernizacyjne Nr wariantu Modernizacja instalacji c.o. X X X X X 3 Docieplenie dachu na Sali gimnastycznej X X X X 2 Docieplenie ścian w salach dydaktycznych X X X 3 Docieplenie ścian w Sali gimnastycznej X X 4 Wymiana drzwi zewnętrznych korytarza X Zestawienie kosztu poszczególnych wariantów termomodernizacyjnych z uwzględnieniem kosztu wykonania audytu termomodernizacyjnego Lp Zakres ulepszeń wchodzących w skład wariantu termomodernizacyjnego Koszt wariantu [zł] Koszt audytu [zł] Koszt całkowity [zł]

24 Obliczenie oszczędności kosztów dla wariantów przedsięwzięcia termomodernizacyjnego warianty q co 1) Q co wg obl. 1) h c.o. c.w.u. c.o. + c.w.u. w d Q co* w d / h Opłata c.o. q cw 2) Q cw 2) Opłata c.w.u. q co + q cw Q co + Q cw Opłata c.o.+c.w.u. DQ co+cw Zmiana Oszczędn. MW GJ/rok GJ/rok zł/rok MW GJ/rok zł/rok MW GJ/rok zł/rok GJ/rok zł/rok 1 0, ,620 0, , , , ,620 0, , , , ,620 0, , , , ,620 0, , , , ,620 0, , , stan istniejący 0, ,520 0, , , wariant wybrany do realizacji 1) - wyniki z programu Audytor OZC 6.6Pro - obliczenie mocy 2) - wyniki z programu Audytor OZC 6.6Pro - obliczenie zużycia ciepła Współczynniki sprawności systemu grzewczego: η w η p η r η e η w t w d 0,78 0,90 0,82 0,90 0,52 0,85 0,95 24

25 Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego Lp. Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite Roczna oszczędność kosztów energii Procentowa oszczędność zapotrzebowania na energię Planowana kwota środków własnych i kwota kredytu Premia termomodernizacyjna [zł] [zł,%] 16% całkowitych 2-letnie 20% kredytu zł zł % [zł,%] kosztów oszczędności Modernizacja instalacji c.o. Docieplenie dachu na Sali gimnastycznej ,0% 1 Docieplenie ścian w salach dydaktycznych ,7% Docieplenie ścian w Sali gimnastycznej Wymiana drzwi zewnętrznych korytarza ,0% Modernizacja instalacji c.o. Docieplenie dachu na Sali gimnastycznej ,0% Docieplenie ścian w salach dydaktycznych ,6% Docieplenie ścian w Sali gimnastycznej ,0% 3 Modernizacja instalacji c.o. Docieplenie dachu na Sali gimnastycznej Docieplenie ścian w salach dydaktycznych ,1% ,0% 80,0% Modernizacja instalacji c.o. Docieplenie dachu na Sali gimnastycznej ,9% ,0% ,0% 5 Modernizacja instalacji c.o ,7% ,0% ,0%

26 Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Na podstawie dokonanej oceny oraz konieczności zastosowania odnawialnych źródeł energii, jako optymalny wariant przedsięwzięcia termomodernizacyjnego w rozpatrywanym budynku ocenia się wariant obejmujący usprawnienia: 1 Modernizacja instalacji c.o. (nowy kocioł gazowy, automatyka sterowania, pompy obiegowe) 2 Docieplenie dachu na Sali gimnastycznej 3 Docieplenie ścian w salach dydaktycznych 4 Docieplenie ścian w Sali gimnastycznej 5 Wymiana drzwi zewnętrznych korytarza Przedsięwzięcie to spełnia warunki ustawowe: 1. oszczędność zapotrzebowania ciepła wyniesie 30,7% czyli powyżej 30% 2. planowany kredyt nie przekracza wartości możliwej do zaciągnięcia przez inwestora 3. środki własne inwestora wyniosą zł, co spełnia oczekiwania inwestora; Zaleca się, aby w trakcie trwania oraz po termomodernizacji przystosowac obiekt do wszelkich wymagań i przepisów zawartch w Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie z dnia 12 kwietnia 2002 r. z późniejszymi zmianami w zakresie m.in. bezpieczeństwa pożarowego oraz sanitarnego. Zaleca się również przywrócenie do stanu sprzed rozpoczęcia prac wszystkich elementów budowlanych. 26

27 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji 8.1. Opis robót W ramach wskazanego wariantu przedsięwzięcia termomodernizacyjnego należy wykonać następujące prace. 1. Modernizację instalacji c.o. obejmująca Montaż nowego kotła gazowego Pompy obiegowe, układy regulacji temperatury Układ automatyki sterowania 2. Ocieplenie ścian zewnętrznych Sali dydaktycznych (o współczynniku przewodzenia ciepła λ= 0,04 W/(m K)), o grubości 14 cm, metodą bezspoinową, wykończenie tynkiem. 3. Ocieplenie ścian zewnętrznych Sali gimnastycznej (o współczynniku przewodzenia ciepła λ = 0,040 W/(m*K)), o grubości 12 cm, metodą bezspoinową, wykończenie tynkiem. 4. Ocieplenie dachu sali gimnastycznej płytami wełny mineralnej (o współczynniku przewodzenia ciepła λ = 0,035 W/(m*K)), o grubości 15 cm. 5. Wymianę istniejących drzwi zewnętrznych na nowe o współczynniku przenikania ciepła U = 1,3 W/m2K 8.2. Uproszczony przedmiar robót optymalnego wariantu przedsięwzięcia termomodernizacyjnego Koszt Obmiar Cena jedn. Lp. Opis całkowity m 2 / szt. zł/m 2, zł/szt. zł 1 Modernizacja instalacji c.o Docieplenie dachu na Sali gimnastycznej 882, Docieplenie ścian w salach dydaktycznych 478, Docieplenie ścian w Sali gimnastycznej 532, Wymiana drzwi zewnętrznych korytarza Koszt audytu SUMA Charakterystyka finansowa wybranego wariantu (wariant 1) Kalkulowany koszt robót wyniesie: Udział środków własnych inwestora: 20,0% Kredyt bankowy: 80,0% Przewidywana premia termomodernizacyjna: Czas zwrotu nakładów SPBT zł zł zł zł 9,0 27

28 ZAŁĄCZNIKI DO AUDYTU Załącznik 1 Obliczenie opłat za zużycie ciepła Załącznik 2 Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania cwu Załącznik 3 Obliczenie Wyniki komputerowych strumieni powietrza obliczeń wentylacyjnego sezonowego zapotrzebowania na ciepło i moc na ogrzewanie Załącznik 4 Montaż paneli fotowoltaicznych Załącznik 5 Obliczenie efektu ekologicznego dla wariantu cieplnego Załącznik 6 Obliczenie efektu ekologicznego i energetycznego dla inwestycji 28

29 Załącznik nr 1 Obliczenie jednostkowych opłat za zużycie ciepła Założenia: przed i po modernizacji kocioł gazowy, taryfy wg. PGNiG Przed modernizacją Abonament Abonament Opłata zmienna za ciepło Razem opłata zmienna Ceny bez VAT Ceny z VAT 23% zł/mc 1 009, ,18 zł/mc 1 009, ,18 zł/gj 30,76 37,83 zł/gj 30,76 37,83 Po modernizacji Abonament Abonament Opłata zmienna za ciepło Razem opłata zmienna Ceny bez VAT Ceny z VAT 23% zł/mc 1 009, ,18 zł/mc 1 009, ,18 zł/gj 30,76 37,83 zł/gj 30,76 37,83 29

30 Załącznik 3 Wyniki obliczeń sezonowego zapotrzebowania ciepła i mocy na ogrzewanie dla poszczególnych wariantów termomodernizacyjnych wykonane przy pomocy programu Audytor OZC 6.6 PRO Wariant Zapotrzebowanie mocy cieplnej, MW ciepła Q H, GJ/a 1 0, , , , , stan istniejący 0,

31 Obliczenie zapotrzebowania na moc i ciepło na potrzeby przygotowania ciepłej wody użytkowej Obliczanie zapotrzebowania na ciepło na potrzeby przygotowania ciepłej wody użytkowej Załącznik 2 ciepło właściwe wody c w gęstość wody ρ temperatura wody przed podgrzaniem θ 0 współczynnik korekcyjny ze wzgl. na przerwy w użytkowanu k R liczba dni w roku t R roczne zapotrzebowanie ciepła użytkowego Q w,nd =V wi *L*c w *ρ*(θ cw - θ 0 )*k t *t uz /(1000*3600) sprawność sezonowa wykorzystania h ew sprawność akumulacji η sw sprawność całkowita η w Charakterystyka systemu jednostkowe dobowe zużycie ciepłej wody powierzchnia ogrzewana A f temperatura ciepłej wody użytkowej w zaworze czerpalnym θ cw sprawność wytwarzania ciepła η g,w roczne zapotrzebowanie ciepła końcowego Q K,W roczne zapotrzebowanie ciepła końcowego Q K,W (1) sprawność przesyłu ciepłej wody η d,w V wi Jednostka Wartości dla budynku - stan istniejący Wartości dla budynku - stan po modernizacji (2) (3) (4) kj/(kg*dk) 4,19 4,19 kg/m dm 3 /(m 2 *dzień) 0,80 0,8 m C C ,55 0,55 dzień kwh/rok ,88 0,88-0,7 0, ,85 0,85-0,524 0,524 kwh/a GJ/a Obliczanie zapotrzebowania na moc na potrzeby przygotowania ciepłej wody użytkowej Opis (1) Ilość użytkowników Jednostkowe dobowe zużycie ciepłej wody wg PN-92/B Vcw Średnie godzinowe zapotrzebowanie na c.w.u. w budynku V hśr =( L*V cw )/(18*1000) Wsp. godzinowej nierównomierności rozbioru c.w.u. N h = 9,32 L -0,244 Zapotrzebowanie na ciepło na ogrzanie 1 m 3 wody Q cwj = c w *ρ*(θ cw -θ 0 )/10 6 Max. moc c.w.u. q max cwu = V hśr Q cwj N h 10 6 /3600 Średnia moc c.w.u. q śr cwu = q max cwu /N h Jednostka Wartości dla budynku - stan istniejący Wartości dla budynku - stan po modernizacji (2) (3) (4) os l m 3 /h 0,250-2,317 kw 13,1 0,250 2,317 GJ/m 3 0,189 0,189 kw 30,3 30,3 13,1 31

32 Załącznik nr 4 Ocena opłacalności zastosowania instalacji fotowoltaicznej o mocy 34 KWp do produkcji energii elektrycznej. Dane wyjściowe: 1. Średnioroczne zużycie energii na potrzeby obiektu kwh 2. Średniomiesięczne zużycie energii elektrycznej 4300 kwh 3. Roczny koszt energii elektrycznej zł/rok Założenia: Moc instalacji 34 kw Suma paneli 272 m 2 Stacja meteorologiczna Kłodzko Koszt energii elektrycznej 0,65 zł/kwh Miesiąc suma Suma calkowitego natezenie promieniowania Natezenie po uwzglednieniu sprawnosci Miesieczny uzysk energetyczny z paneli fotowoltaicznych Wh/m2 Wh/m2 kwh , , ,4 1689, ,6 2761, , , , , , , ,2 4720, , , , , , , , , ,2 1141, , ,31 35,15 MWh Całkowity koszt instalacji Okres zwrotu zł 6,39 Lat Średnioroczna ilość energii wyprodukowana przez instalację PV kwh 35153,31 32

33 kwh 6000, , , , , ,00 Miesieczny uzysk energetyczny z paneli fotowoltaicznych 0, Miesiąc Przedmiotem opracowania jest budowa elektrowni słonecznej o mocy 34 kw w oparciu o baterie fotowoltaiczne. Projektowana elektrownia słoneczna składać się będzie z zespołu modołów fotowoltaicznych tworzących baterie. Zainstalowane baterie będą współpracowały z inwerterem o mocy 34 kw. Energia elektryczna produkowana przez elektrownię będzie dostarczana do instalacji wewnętrznej budynku, natomiast nadwyżka odprowadzana będzie do sieci energetycznej miejscowego operatora energetycznego. 33

34 kwh/rok zł/rok Rok Miesieczny uzysk energetyczny z paneli fotowoltaicznych Roczna oszczędność energii elektrycznej kwh/rok 35153, , , , , , , , , , , , , , , ,12 zł/rok 22849, , , , , , , , , , , , , , , ,54 Szacunkowa cena energii elektrycznej zł/kwh 0,65 0,67 0,69 0,71 0,73 0,75 0,78 0,80 0,82 0,85 0,87 0,90 0,93 0,95 0,98 1, , , , , , , , , , ,00 Produkcja energii z paneli PV 35000, , , , , , ,00 0,00 Roczna oszczędność energii elektrycznej rok rok Powyższe wykresy przedstawiają szacunkową produkcję energii elektrycznej z paneli fotowoltaicznych w perspektywie 15 letniej z uwzględnienim stopnia zużycia podzespołów składających się na elektrownie słoneczną. 34

35 WYLICZENIE EFEKTU EKOLOGICZNEGO DLA OPTYMALNEGO WARIANTU CIEPLNEGO Załącznik nr 5 ZAŁOŻENIA DO EMISJI Wskaźniki emisji Zanieczyszczenie miano Paliwo stałe (z wyłączeniem biomasy) Kotły starej generacji Kotły automatyczne nowej generacji Gaz ziemny Olej opałowy Biomasa drewno Kotły starej generacji Kotły automatyczne nowej generacji Pył PM 10, g/gj , Pył PM 2,5 g/gj , Benzo(a)piren mg/gj 270 0, SO 2 g/gj , NO x g/gj PODSUMOWANIE EFEKTU EKOLOGICZNEGO Stan przed Zanieczyszczenia realizacją Lp. [Mg/rok] Stan po realizacji [Mg/rok] Zmniejszenie emisji [Mg/rok] Redukcja % = 2-3 5=4/2*100 1 Pył PM 10, 0, , , ,7 2 Pył PM 2,5 0, , , ,7 3 Benzo(a)piren 0, , , ,0 4 SO2 0, , , ,7 5 NOx 0, , , ,7 35

36 Załącznik 6 Uzyskany efekt energetyczny i ekologiczny inwestycji Dla wybranych wariantów modernizacji: - Modernizacja instalacji c.o. - Docieplenie dachu na Sali gimnastycznej - Docieplenie ścian w salach dydaktycznych - Docieplenie ścian w Sali gimnastycznej - Wymiana drzwi zewnętrznych korytarza - Montaż instalacji fotowoltaicznej Przewiduję się na stępujące efekty. Efekt energetyczny Efekt energetyczny Zapotrzebowanie na energię cieplną Zapotrzebowanie na energię elektryczną Zapotrzebowanie na energię dla całego obiektu Przed Modernizacją Po Modernizacji GJ 3 879, ,0 MWh 1 077,5 746,4 MWh 51,6 16,4 MWh 1 129,1 762,8 Oszczędność w zapotrzebowaniu na energię dla obiektu po uwzględnieniu wszystkich wariantów modernizacji 32,44% Efekt ekologiczny Wskaźniki emisji informują na temat ilości ton CO 2 przypadających na jednostkę zużycia poszczególnych nośników energii. W niniejszym opracowaniu wykorzystano standardowe wskaźniki według wytycznych IPPC. Paliwo Wartość opałowa Wskaźnik emisji CO2 MWh/Mg Mg/MWh Gaz ziemny 13,30 0,202 Energia elektryczna 1,191 Efekt ekologiczny Zapotrzebowanie na energię cieplną Przed Modernizacją Po Modernizacji Oszczędność GJ 3 879, , ,0 MWh 1 077,5 746,4 331,1 Emisja CO2 dla energii cieplnej MgCO2/rok 217,7 150,8 66,9 Zapotrzebowanie na energię elektryczną Emisja CO2 dla energii elektrycznej Redukcja emisji CO2 do atmosfery MWh 51,6 16,4 35,2 MgCO2/rok 61,5 19,6 41,9 49,43% 36
