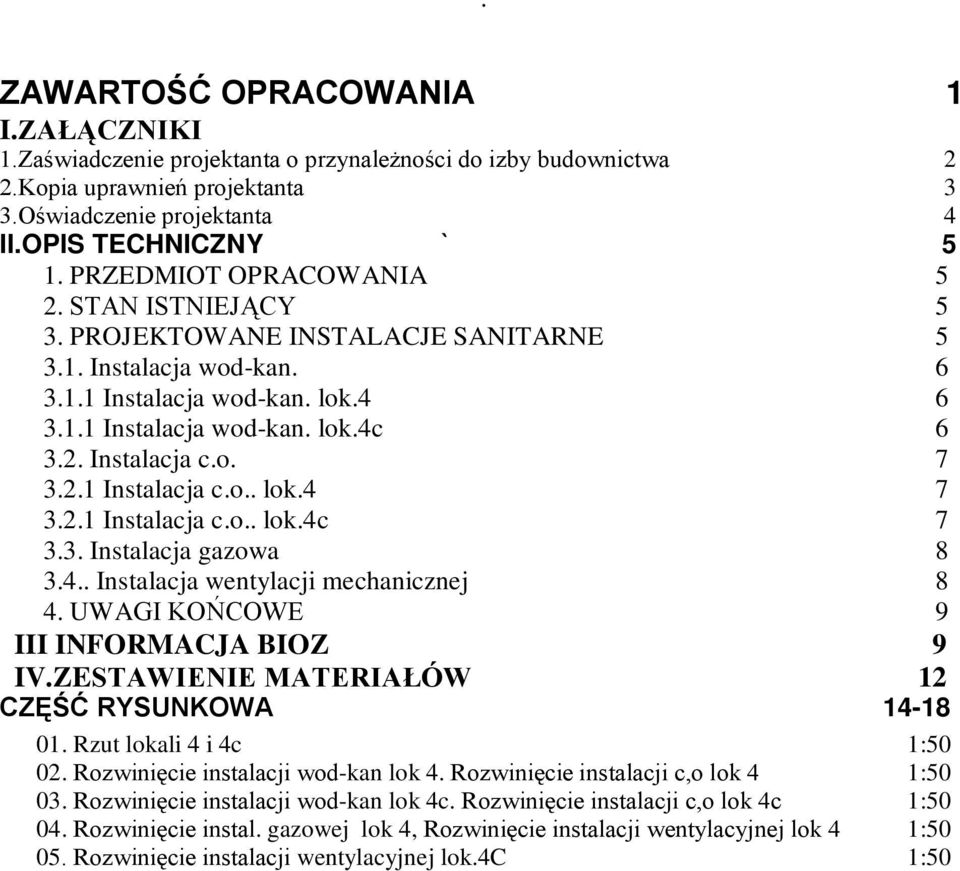

1 . ZAWARTOŚĆ OPRACOWANIA 1 I.ZAŁĄCZNIKI 1.Zaświadczenie projektanta o przynależności do izby budownictwa 2 2.Kopia uprawnień projektanta 3 3.Oświadczenie projektanta 4 II.OPIS TECHNICZNY ` 5 1. PRZEDMIOT OPRACOWANIA 5 2. STAN ISTNIEJĄCY 5 3. PROJEKTOWANE INSTALACJE SANITARNE Instalacja wod-kan Instalacja wod-kan. lok Instalacja wod-kan. lok.4c Instalacja c.o Instalacja c.o.. lok Instalacja c.o.. lok.4c Instalacja gazowa Instalacja wentylacji mechanicznej 8 4. UWAGI KOŃCOWE 9 III INFORMACJA BIOZ 9 IV.ZESTAWIENIE MATERIAŁÓW 12 CZĘŚĆ RYSUNKOWA Rzut lokali 4 i 4c 1: Rozwinięcie instalacji wod-kan lok 4. Rozwinięcie instalacji c,o lok 4 1: Rozwinięcie instalacji wod-kan lok 4c. Rozwinięcie instalacji c,o lok 4c 1: Rozwinięcie instal. gazowej lok 4, Rozwinięcie instalacji wentylacyjnej lok 4 1: Rozwinięcie instalacji wentylacyjnej lok.4c 1:50

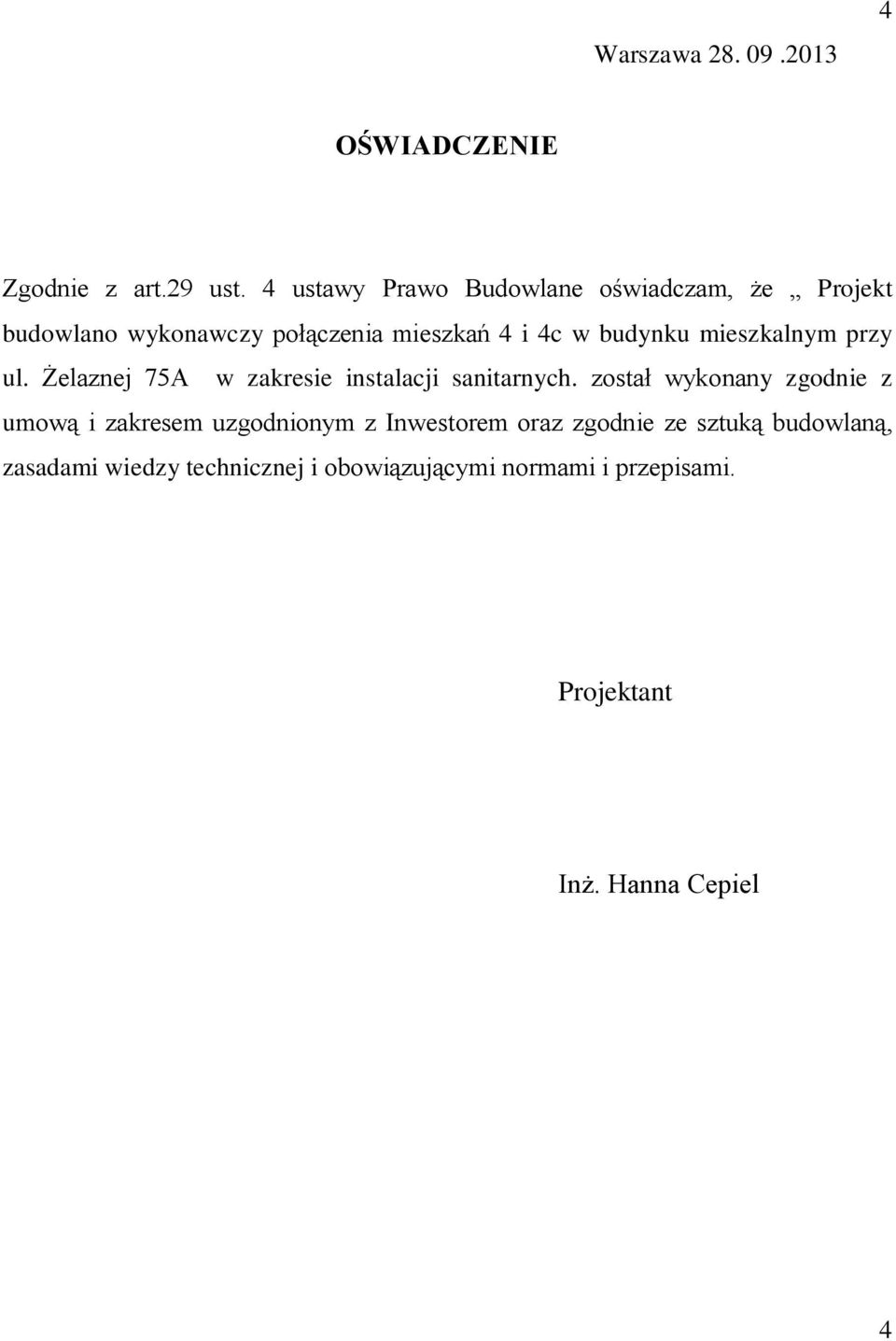

2 Warszawa OŚWIADCZENIE Zgodnie z art.29 ust. 4 ustawy Prawo Budowlane oświadczam, że Projekt budowlano wykonawczy połączenia mieszkań 4 i 4c w budynku mieszkalnym przy ul. Żelaznej 75A w zakresie instalacji sanitarnych. został wykonany zgodnie z umową i zakresem uzgodnionym z Inwestorem oraz zgodnie ze sztuką budowlaną, zasadami wiedzy technicznej i obowiązującymi normami i przepisami. Projektant Inż. Hanna Cepiel 4

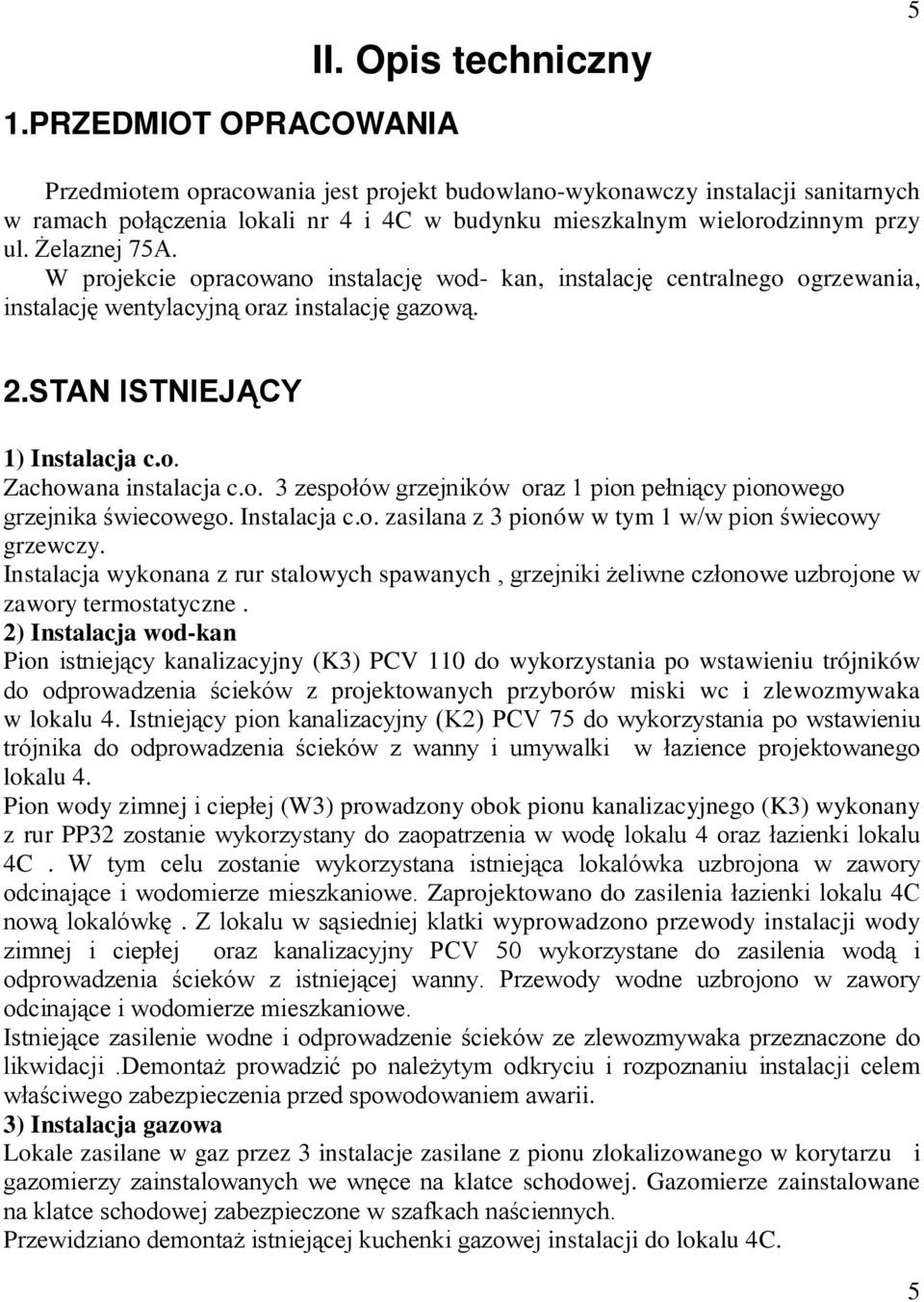

3 II. Opis techniczny 5 1.PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlano-wykonawczy instalacji sanitarnych w ramach połączenia lokali nr 4 i 4C w budynku mieszkalnym wielorodzinnym przy ul. Żelaznej 75A. W projekcie opracowano instalację wod- kan, instalację centralnego ogrzewania, instalację wentylacyjną oraz instalację gazową. 2.STAN ISTNIEJĄCY 1) Instalacja c.o. Zachowana instalacja c.o. 3 zespołów grzejników oraz 1 pion pełniący pionowego grzejnika świecowego. Instalacja c.o. zasilana z 3 pionów w tym 1 w/w pion świecowy grzewczy. Instalacja wykonana z rur stalowych spawanych, grzejniki żeliwne członowe uzbrojone w zawory termostatyczne. 2) Instalacja wod-kan Pion istniejący kanalizacyjny (K3) PCV 110 do wykorzystania po wstawieniu trójników do odprowadzenia ścieków z projektowanych przyborów miski wc i zlewozmywaka w lokalu 4. Istniejący pion kanalizacyjny (K2) PCV 75 do wykorzystania po wstawieniu trójnika do odprowadzenia ścieków z wanny i umywalki w łazience projektowanego lokalu 4. Pion wody zimnej i ciepłej (W3) prowadzony obok pionu kanalizacyjnego (K3) wykonany z rur PP32 zostanie wykorzystany do zaopatrzenia w wodę lokalu 4 oraz łazienki lokalu 4C. W tym celu zostanie wykorzystana istniejąca lokalówka uzbrojona w zawory odcinające i wodomierze mieszkaniowe. Zaprojektowano do zasilenia łazienki lokalu 4C nową lokalówkę. Z lokalu w sąsiedniej klatki wyprowadzono przewody instalacji wody zimnej i ciepłej oraz kanalizacyjny PCV 50 wykorzystane do zasilenia wodą i odprowadzenia ścieków z istniejącej wanny. Przewody wodne uzbrojono w zawory odcinające i wodomierze mieszkaniowe. Istniejące zasilenie wodne i odprowadzenie ścieków ze zlewozmywaka przeznaczone do likwidacji.demontaż prowadzić po należytym odkryciu i rozpoznaniu instalacji celem właściwego zabezpieczenia przed spowodowaniem awarii. 3) Instalacja gazowa Lokale zasilane w gaz przez 3 instalacje zasilane z pionu zlokalizowanego w korytarzu i gazomierzy zainstalowanych we wnęce na klatce schodowej. Gazomierze zainstalowane na klatce schodowej zabezpieczone w szafkach naściennych. Przewidziano demontaż istniejącej kuchenki gazowej instalacji do lokalu 4C. 5

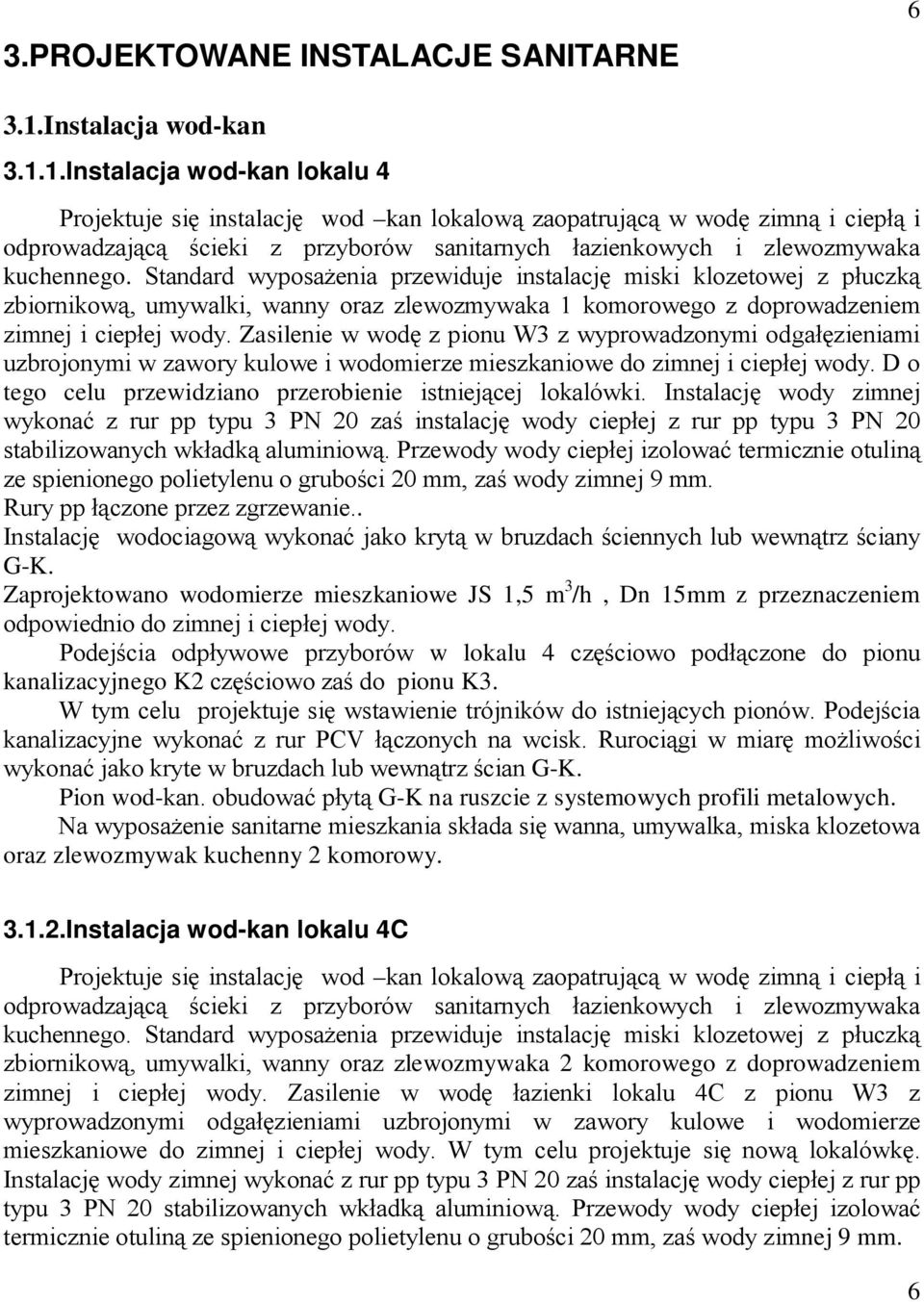

4 3.PROJEKTOWANE INSTALACJE SANITARNE Instalacja wod-kan Instalacja wod-kan lokalu 4 Projektuje się instalację wod kan lokalową zaopatrującą w wodę zimną i ciepłą i odprowadzającą ścieki z przyborów sanitarnych łazienkowych i zlewozmywaka kuchennego. Standard wyposażenia przewiduje instalację miski klozetowej z płuczką zbiornikową, umywalki, wanny oraz zlewozmywaka 1 komorowego z doprowadzeniem zimnej i ciepłej wody. Zasilenie w wodę z pionu W3 z wyprowadzonymi odgałęzieniami uzbrojonymi w zawory kulowe i wodomierze mieszkaniowe do zimnej i ciepłej wody. D o tego celu przewidziano przerobienie istniejącej lokalówki. Instalację wody zimnej wykonać z rur pp typu 3 PN 20 zaś instalację wody ciepłej z rur pp typu 3 PN 20 stabilizowanych wkładką aluminiową. Przewody wody ciepłej izolować termicznie otuliną ze spienionego polietylenu o grubości 20 mm, zaś wody zimnej 9 mm. Rury pp łączone przez zgrzewanie.. Instalację wodociagową wykonać jako krytą w bruzdach ściennych lub wewnątrz ściany G-K. Zaprojektowano wodomierze mieszkaniowe JS 1,5 m 3 /h, Dn 15mm z przeznaczeniem odpowiednio do zimnej i ciepłej wody. Podejścia odpływowe przyborów w lokalu 4 częściowo podłączone do pionu kanalizacyjnego K2 częściowo zaś do pionu K3. W tym celu projektuje się wstawienie trójników do istniejących pionów. Podejścia kanalizacyjne wykonać z rur PCV łączonych na wcisk. Rurociągi w miarę możliwości wykonać jako kryte w bruzdach lub wewnątrz ścian G-K. Pion wod-kan. obudować płytą G-K na ruszcie z systemowych profili metalowych. Na wyposażenie sanitarne mieszkania składa się wanna, umywalka, miska klozetowa oraz zlewozmywak kuchenny 2 komorowy Instalacja wod-kan lokalu 4C Projektuje się instalację wod kan lokalową zaopatrującą w wodę zimną i ciepłą i odprowadzającą ścieki z przyborów sanitarnych łazienkowych i zlewozmywaka kuchennego. Standard wyposażenia przewiduje instalację miski klozetowej z płuczką zbiornikową, umywalki, wanny oraz zlewozmywaka 2 komorowego z doprowadzeniem zimnej i ciepłej wody. Zasilenie w wodę łazienki lokalu 4C z pionu W3 z wyprowadzonymi odgałęzieniami uzbrojonymi w zawory kulowe i wodomierze mieszkaniowe do zimnej i ciepłej wody. W tym celu projektuje się nową lokalówkę. Instalację wody zimnej wykonać z rur pp typu 3 PN 20 zaś instalację wody ciepłej z rur pp typu 3 PN 20 stabilizowanych wkładką aluminiową. Przewody wody ciepłej izolować termicznie otuliną ze spienionego polietylenu o grubości 20 mm, zaś wody zimnej 9 mm. 6

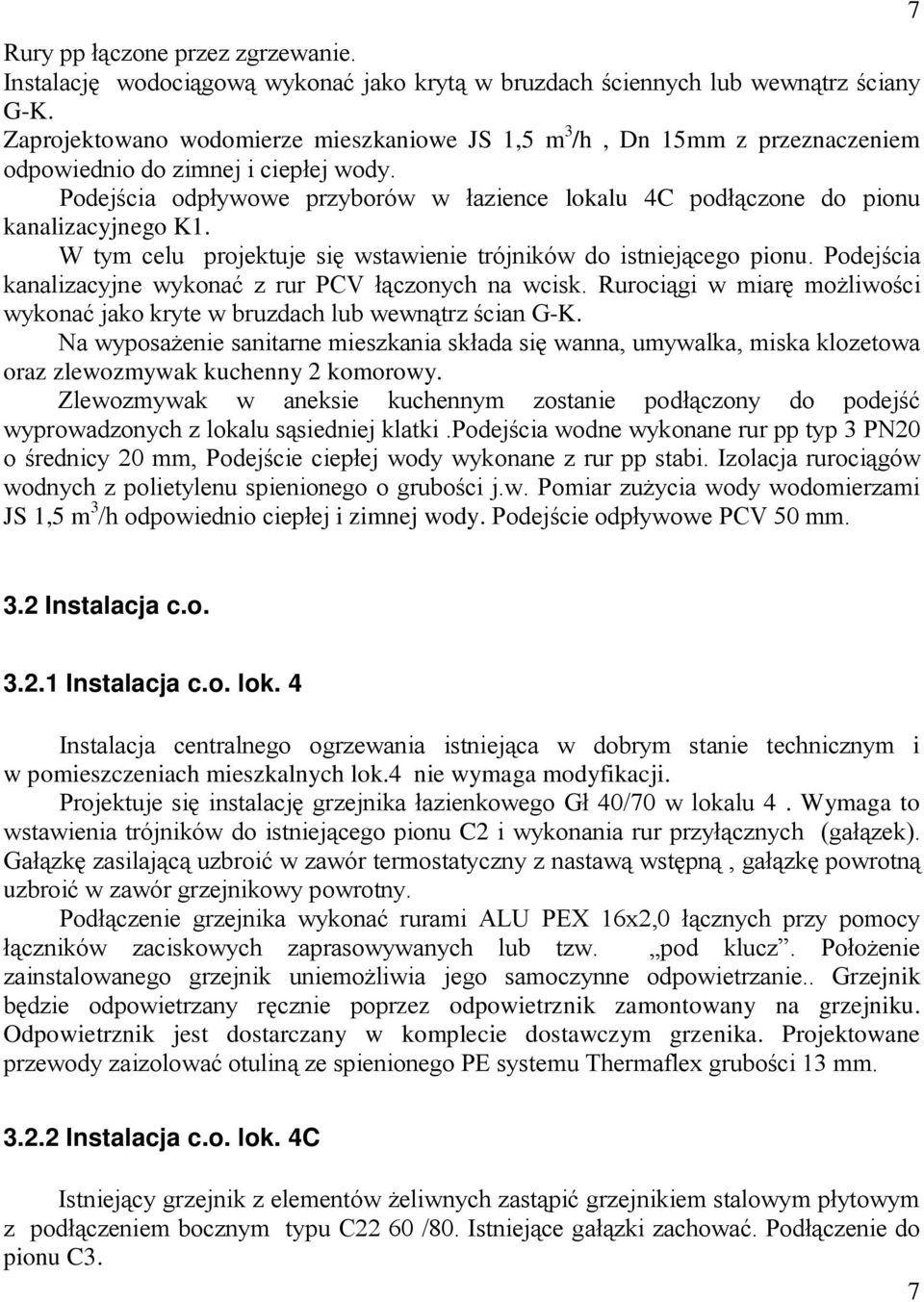

5 Rury pp łączone przez zgrzewanie. Instalację wodociągową wykonać jako krytą w bruzdach ściennych lub wewnątrz ściany G-K. Zaprojektowano wodomierze mieszkaniowe JS 1,5 m 3 /h, Dn 15mm z przeznaczeniem odpowiednio do zimnej i ciepłej wody. Podejścia odpływowe przyborów w łazience lokalu 4C podłączone do pionu kanalizacyjnego K1. W tym celu projektuje się wstawienie trójników do istniejącego pionu. Podejścia kanalizacyjne wykonać z rur PCV łączonych na wcisk. Rurociągi w miarę możliwości wykonać jako kryte w bruzdach lub wewnątrz ścian G-K. Na wyposażenie sanitarne mieszkania składa się wanna, umywalka, miska klozetowa oraz zlewozmywak kuchenny 2 komorowy. Zlewozmywak w aneksie kuchennym zostanie podłączony do podejść wyprowadzonych z lokalu sąsiedniej klatki.podejścia wodne wykonane rur pp typ 3 PN20 o średnicy 20 mm, Podejście ciepłej wody wykonane z rur pp stabi. Izolacja rurociągów wodnych z polietylenu spienionego o grubości j.w. Pomiar zużycia wody wodomierzami JS 1,5 m 3 /h odpowiednio ciepłej i zimnej wody. Podejście odpływowe PCV 50 mm Instalacja c.o Instalacja c.o. lok. 4 Instalacja centralnego ogrzewania istniejąca w dobrym stanie technicznym i w pomieszczeniach mieszkalnych lok.4 nie wymaga modyfikacji. Projektuje się instalację grzejnika łazienkowego Gł 40/70 w lokalu 4. Wymaga to wstawienia trójników do istniejącego pionu C2 i wykonania rur przyłącznych (gałązek). Gałązkę zasilającą uzbroić w zawór termostatyczny z nastawą wstępną, gałązkę powrotną uzbroić w zawór grzejnikowy powrotny. Podłączenie grzejnika wykonać rurami ALU PEX 16x2,0 łącznych przy pomocy łączników zaciskowych zaprasowywanych lub tzw. pod klucz. Położenie zainstalowanego grzejnik uniemożliwia jego samoczynne odpowietrzanie.. Grzejnik będzie odpowietrzany ręcznie poprzez odpowietrznik zamontowany na grzejniku. Odpowietrznik jest dostarczany w komplecie dostawczym grzenika. Projektowane przewody zaizolować otuliną ze spienionego PE systemu Thermaflex grubości 13 mm Instalacja c.o. lok. 4C Istniejący grzejnik z elementów żeliwnych zastąpić grzejnikiem stalowym płytowym z podłączeniem bocznym typu C22 60 /80. Istniejące gałązki zachować. Podłączenie do pionu C3. 7

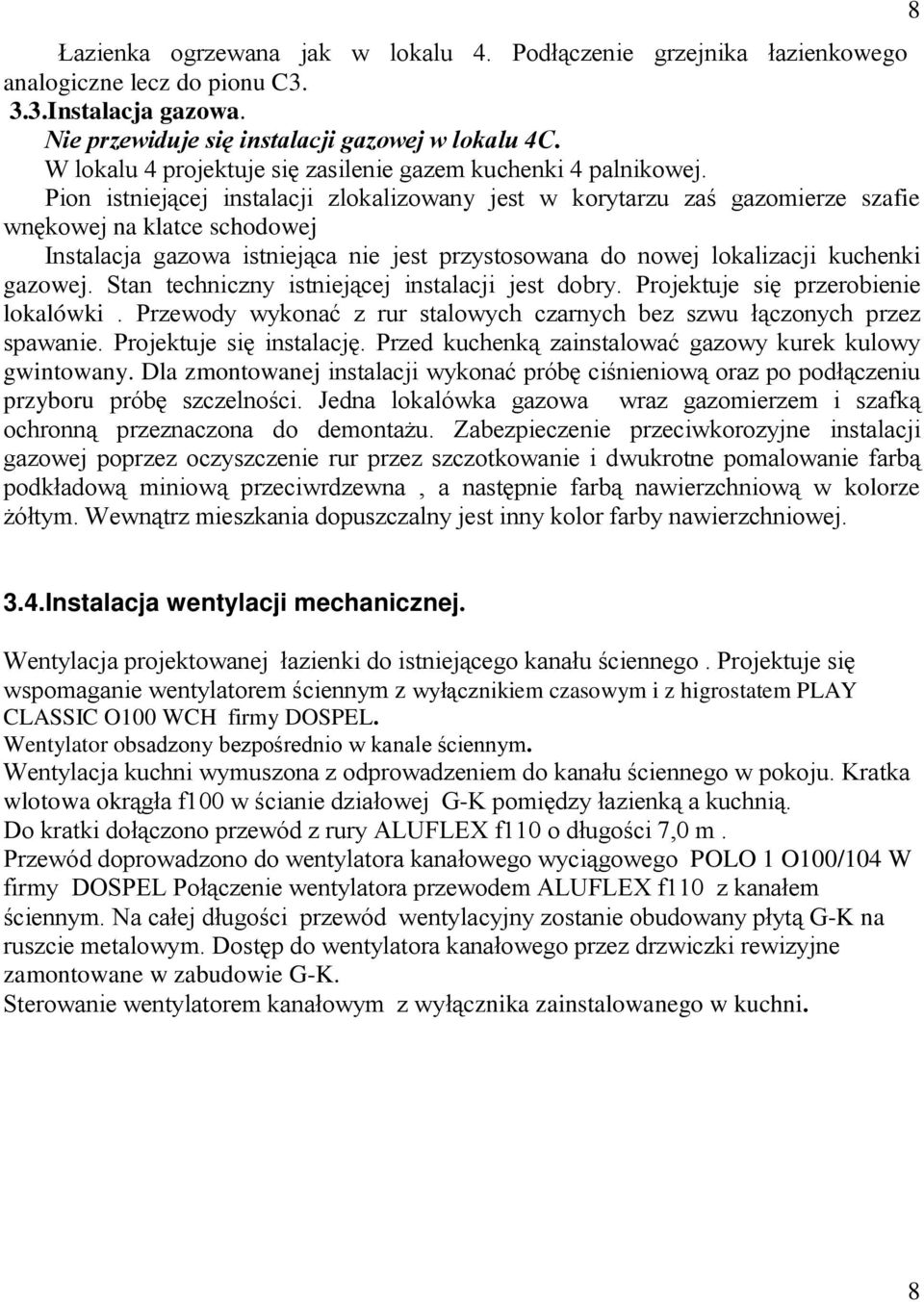

6 Łazienka ogrzewana jak w lokalu 4. Podłączenie grzejnika łazienkowego analogiczne lecz do pionu C Instalacja gazowa. Nie przewiduje się instalacji gazowej w lokalu 4C. W lokalu 4 projektuje się zasilenie gazem kuchenki 4 palnikowej. Pion istniejącej instalacji zlokalizowany jest w korytarzu zaś gazomierze szafie wnękowej na klatce schodowej Instalacja gazowa istniejąca nie jest przystosowana do nowej lokalizacji kuchenki gazowej. Stan techniczny istniejącej instalacji jest dobry. Projektuje się przerobienie lokalówki. Przewody wykonać z rur stalowych czarnych bez szwu łączonych przez spawanie. Projektuje się instalację. Przed kuchenką zainstalować gazowy kurek kulowy gwintowany. Dla zmontowanej instalacji wykonać próbę ciśnieniową oraz po podłączeniu przyboru próbę szczelności. Jedna lokalówka gazowa wraz gazomierzem i szafką ochronną przeznaczona do demontażu. Zabezpieczenie przeciwkorozyjne instalacji gazowej poprzez oczyszczenie rur przez szczotkowanie i dwukrotne pomalowanie farbą podkładową miniową przeciwrdzewna, a następnie farbą nawierzchniową w kolorze żółtym. Wewnątrz mieszkania dopuszczalny jest inny kolor farby nawierzchniowej Instalacja wentylacji mechanicznej. Wentylacja projektowanej łazienki do istniejącego kanału ściennego. Projektuje się wspomaganie wentylatorem ściennym z wyłącznikiem czasowym i z higrostatem PLAY CLASSIC O100 WCH firmy DOSPEL. Wentylator obsadzony bezpośrednio w kanale ściennym. Wentylacja kuchni wymuszona z odprowadzeniem do kanału ściennego w pokoju. Kratka wlotowa okrągła f100 w ścianie działowej G-K pomiędzy łazienką a kuchnią. Do kratki dołączono przewód z rury ALUFLEX f110 o długości 7,0 m. Przewód doprowadzono do wentylatora kanałowego wyciągowego POLO 1 O100/104 W firmy DOSPEL Połączenie wentylatora przewodem ALUFLEX f110 z kanałem ściennym. Na całej długości przewód wentylacyjny zostanie obudowany płytą G-K na ruszcie metalowym. Dostęp do wentylatora kanałowego przez drzwiczki rewizyjne zamontowane w zabudowie G-K. Sterowanie wentylatorem kanałowym z wyłącznika zainstalowanego w kuchni. 8

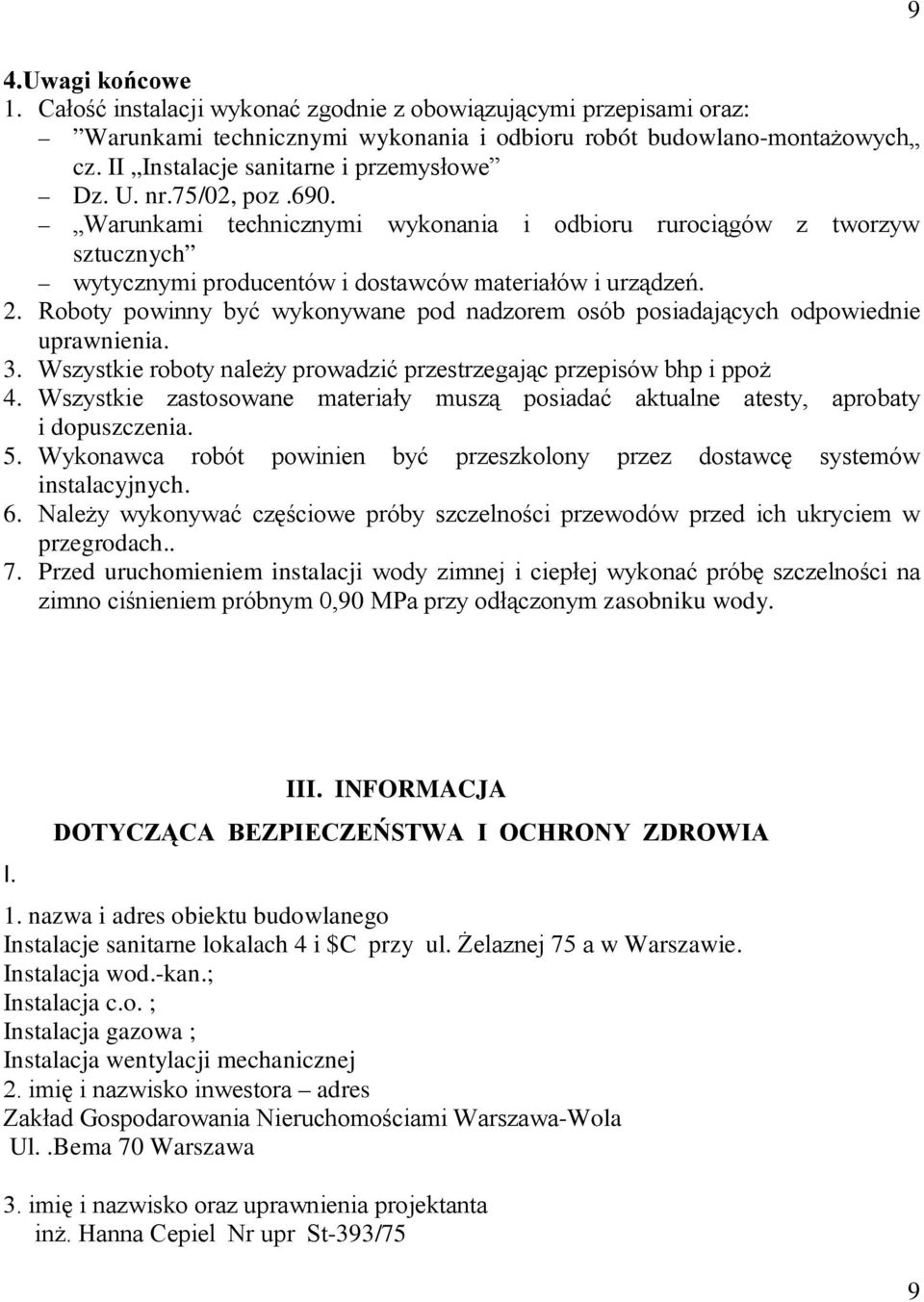

7 9 4.Uwagi końcowe 1. Całość instalacji wykonać zgodnie z obowiązującymi przepisami oraz: Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz. II Instalacje sanitarne i przemysłowe Dz. U. nr.75/02, poz.690. Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych wytycznymi producentów i dostawców materiałów i urządzeń. 2. Roboty powinny być wykonywane pod nadzorem osób posiadających odpowiednie uprawnienia. 3. Wszystkie roboty należy prowadzić przestrzegając przepisów bhp i ppoż 4. Wszystkie zastosowane materiały muszą posiadać aktualne atesty, aprobaty i dopuszczenia. 5. Wykonawca robót powinien być przeszkolony przez dostawcę systemów instalacyjnych. 6. Należy wykonywać częściowe próby szczelności przewodów przed ich ukryciem w przegrodach.. 7. Przed uruchomieniem instalacji wody zimnej i ciepłej wykonać próbę szczelności na zimno ciśnieniem próbnym 0,90 MPa przy odłączonym zasobniku wody. I. III. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. nazwa i adres obiektu budowlanego Instalacje sanitarne lokalach 4 i $C przy ul. Żelaznej 75 a w Warszawie. Instalacja wod.-kan.; Instalacja c.o. ; Instalacja gazowa ; Instalacja wentylacji mechanicznej 2. imię i nazwisko inwestora adres Zakład Gospodarowania Nieruchomościami Warszawa-Wola Ul..Bema 70 Warszawa 3. imię i nazwisko oraz uprawnienia projektanta inż. Hanna Cepiel Nr upr St-393/75 9

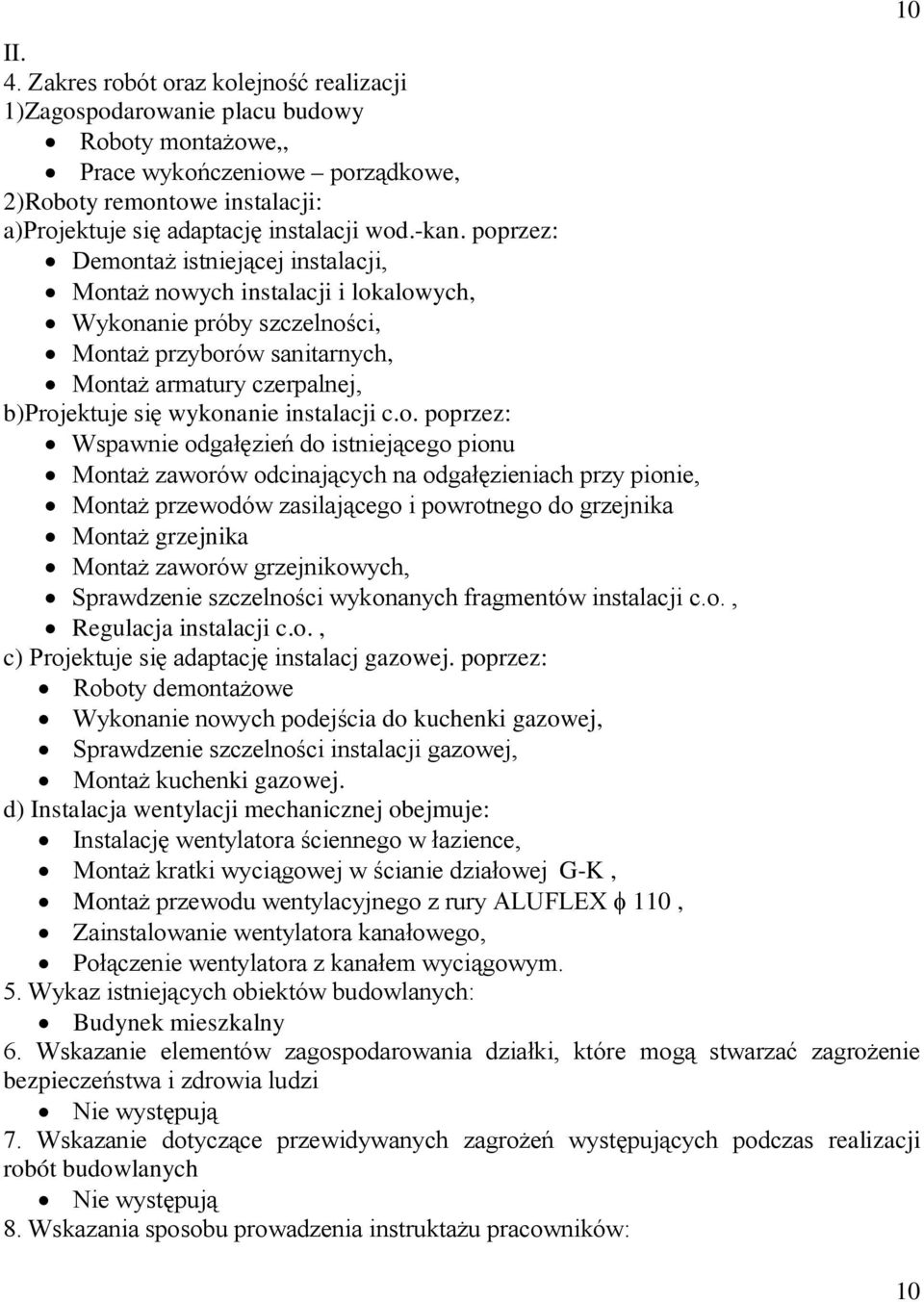

8 II. 4. Zakres robót oraz kolejność realizacji 1)Zagospodarowanie placu budowy Roboty montażowe,, Prace wykończeniowe porządkowe, 2)Roboty remontowe instalacji: a)projektuje się adaptację instalacji wod.-kan. poprzez: Demontaż istniejącej instalacji, Montaż nowych instalacji i lokalowych, Wykonanie próby szczelności, Montaż przyborów sanitarnych, Montaż armatury czerpalnej, b)projektuje się wykonanie instalacji c.o. poprzez: Wspawnie odgałęzień do istniejącego pionu Montaż zaworów odcinających na odgałęzieniach przy pionie, Montaż przewodów zasilającego i powrotnego do grzejnika Montaż grzejnika Montaż zaworów grzejnikowych, Sprawdzenie szczelności wykonanych fragmentów instalacji c.o., Regulacja instalacji c.o., c) Projektuje się adaptację instalacj gazowej. poprzez: Roboty demontażowe Wykonanie nowych podejścia do kuchenki gazowej, Sprawdzenie szczelności instalacji gazowej, Montaż kuchenki gazowej. d) Instalacja wentylacji mechanicznej obejmuje: Instalację wentylatora ściennego w łazience, Montaż kratki wyciągowej w ścianie działowej G-K, Montaż przewodu wentylacyjnego z rury ALUFLEX 110, Zainstalowanie wentylatora kanałowego, Połączenie wentylatora z kanałem wyciągowym. 5. Wykaz istniejących obiektów budowlanych: Budynek mieszkalny 6. Wskazanie elementów zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Nie występują 7. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych Nie występują 8. Wskazania sposobu prowadzenia instruktażu pracowników: 10 10

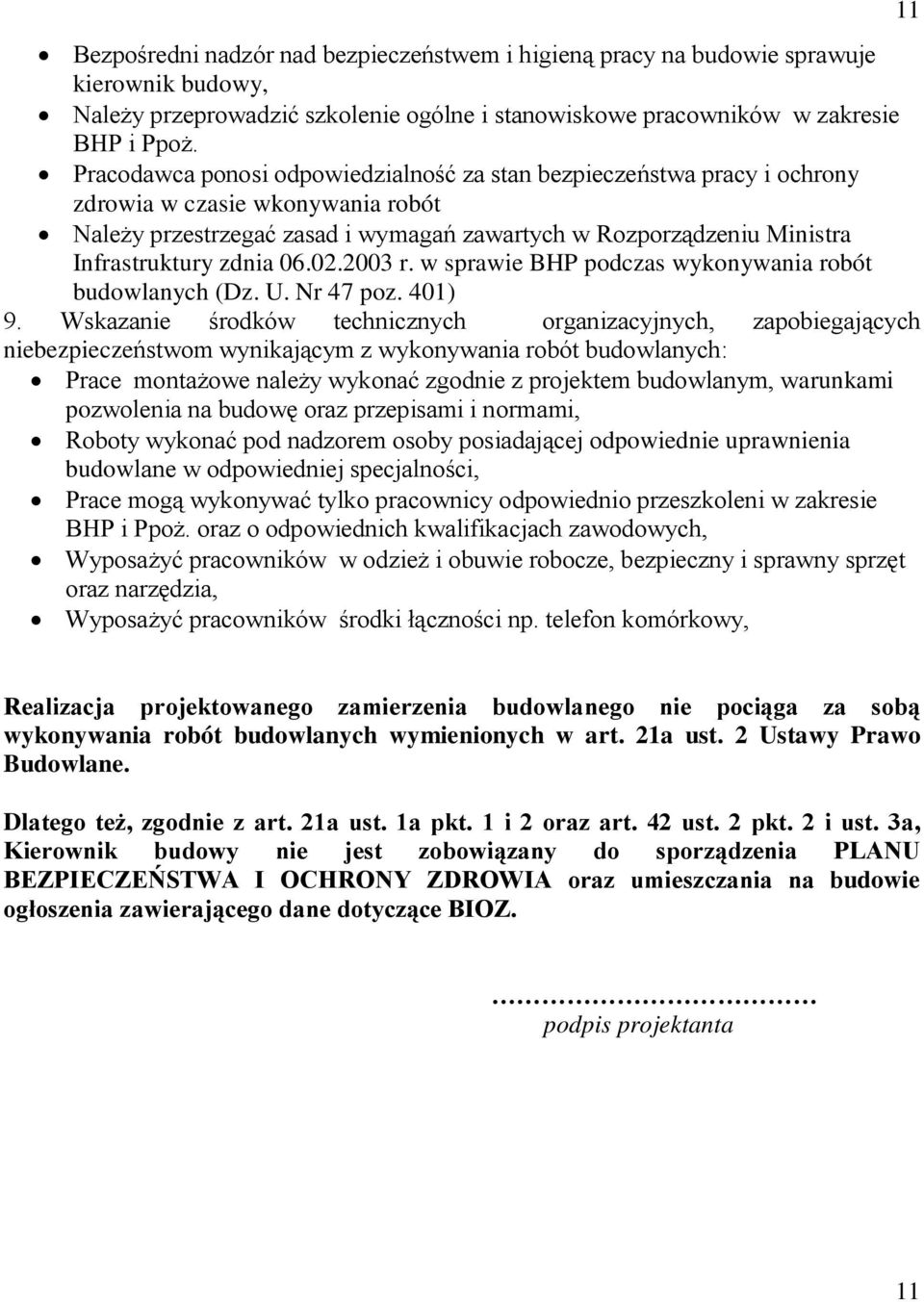

9 Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na budowie sprawuje kierownik budowy, Należy przeprowadzić szkolenie ogólne i stanowiskowe pracowników w zakresie BHP i Ppoż. Pracodawca ponosi odpowiedzialność za stan bezpieczeństwa pracy i ochrony zdrowia w czasie wkonywania robót Należy przestrzegać zasad i wymagań zawartych w Rozporządzeniu Ministra Infrastruktury zdnia r. w sprawie BHP podczas wykonywania robót budowlanych (Dz. U. Nr 47 poz. 401) 9. Wskazanie środków technicznych organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych: Prace montażowe należy wykonać zgodnie z projektem budowlanym, warunkami pozwolenia na budowę oraz przepisami i normami, Roboty wykonać pod nadzorem osoby posiadającej odpowiednie uprawnienia budowlane w odpowiedniej specjalności, Prace mogą wykonywać tylko pracownicy odpowiednio przeszkoleni w zakresie BHP i Ppoż. oraz o odpowiednich kwalifikacjach zawodowych, Wyposażyć pracowników w odzież i obuwie robocze, bezpieczny i sprawny sprzęt oraz narzędzia, Wyposażyć pracowników środki łączności np. telefon komórkowy, 11 Realizacja projektowanego zamierzenia budowlanego nie pociąga za sobą wykonywania robót budowlanych wymienionych w art. 21a ust. 2 Ustawy Prawo Budowlane. Dlatego też, zgodnie z art. 21a ust. 1a pkt. 1 i 2 oraz art. 42 ust. 2 pkt. 2 i ust. 3a, Kierownik budowy nie jest zobowiązany do sporządzenia PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA oraz umieszczania na budowie ogłoszenia zawierającego dane dotyczące BIOZ. podpis projektanta 11

10 12 IV. ZESTAWIENIE MATERIAŁÓW Instalacja wod-kan 1 Rury polipropylenowe BOR PLUS PN20 20 ` 30,0 m 2 Rury polipropylenowe BOR PLUS STABI PN20 20` 27,0 m 3. Zawór kulowy gwintowany 15 6szt 4.. Uchwyty metalowo-gumowe do rur polipropylenowych 20 20szt 5 Zawory przyłączne kątowe chromowane do armatury 1/2 x3/8 10szt 6. Baterie zlewozmywakowe stojące 2szt 7. Baterie umywalkowa stojąca 2szt 8.Bateria wannowa ścienna z prysznicem na wieszaku 2kpl 9. Wanna akrylowa długości 160 cm z gotową obudową akrylową 2 kpl 10. Miska wc z płuczką typu kompakt z podłączeniem nadstropowym 2kpl 11. Umywalka wisząca z syfonem gruszkowym z tworzywa sztucznego 2kpl 12 Półpostument pod umywalkę 2szt 13. Zlewozmywak dwukomorowy ze stali nierdzewnej na szafkę 2kpl 15. Rury PCV m 16. Rury PCV 50 5,0 m 18.Rury PCV 32 3,0 m 19. Otulina PE Thermaflex śr. 22/9 mm 30,0 m 20. Otulina PE Thermaflex śr. 22/20 mm 27,0m Instalacja centralnego ogrzewania 1. Rury ALU PEX z polietylenu sieciowanego z wkładką aluminiową, Tmax = 80 C Pmax 0.6 MPa 16,0x2,0 30,0m 2.Grzejnik stalowy drabinkowy GŁ-40/70 Standard, wysokość H = 700 mm, długość L = 400 mm 2szt 3. Zawór termostatyczny kątowy z nastawą wstępną, typ RTD-N, wykonanie standardowe (z niplami standardowymi). Dn 15 2szt 4.Termostat do zaworu grzejnikowego j.w. 2szt 5. Zawór odcinający kątowy, z możliwością spustu wody, typ RLV, montowany na gałązkach powrotnych grzejników, umożliwia odłączenie grzejnika przy pracy pozostałej części instalacji Dn 15 2szt 6.Zawory kulowe motylkowe DN 15, pn 1,0 MPa, T=100 o C. 4 szt 7. Otulina PE Thermaflex śr. 18/9 mm 30,0 m Instalacja gazowa 1.Rura stalowa przewodowa bez szwu czarna 15 wg PN-80/H Kurek kulowy gazowe p nom 1,0 MPa gwint Kuchenka gazowa 4 palnikowa z piekarnikiem zabezpieczona przed samowypływem gazu 5,5 m 1 szt 1 szt 12

11 13 Instalacja wentylacji mechanicznej 1.Wentylator ścienny z wyłącznikiem czasowym i z higrostatem PLAY CLASSIC O100 WCH firmy DOSPEL 1 szt 2.Rura wentylacyjna elastyczna ALUFLEX ,0 m 3.Wentylator kanałowy wyciągowy POLO 1 O100/104 W firmy DOSPEL 2 szt 4.Kratka wentylacyjna okrągła z możliwością podłączenia przewodu kołowego SR100 KRO-100 firmy DOSPEL 3 szt 5.Kratka wentylacyjna ścienna 14x14 cm 2 szt 13
