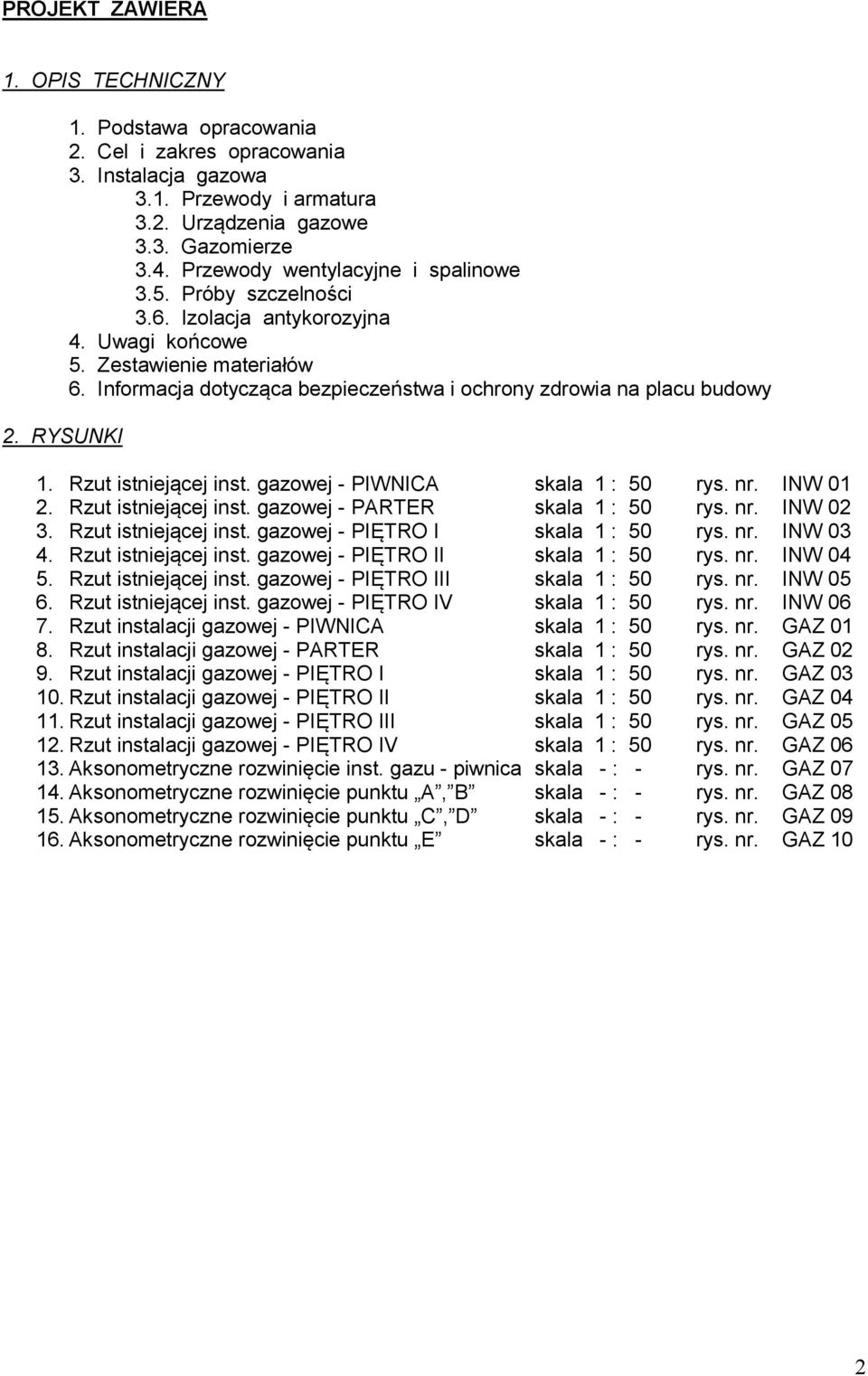

1 PROJEKT ZAWIERA 1. OPIS TECHNICZNY 2. RYSUNKI 1. Podstawa opracowania 2. Cel i zakres opracowania 3. Instalacja gazowa 3.1. Przewody i armatura 3.2. Urządzenia gazowe 3.3. Gazomierze 3.4. Przewody wentylacyjne i spalinowe 3.5. Próby szczelności 3.6. Izolacja antykorozyjna 4. Uwagi końcowe 5. Zestawienie materiałów 6. Informacja dotycząca bezpieczeństwa i ochrony zdrowia na placu budowy 1. Rzut istniejącej inst. gazowej - PIWNICA skala 1 : 50 rys. nr. INW Rzut istniejącej inst. gazowej - PARTER skala 1 : 50 rys. nr. INW Rzut istniejącej inst. gazowej - PIĘTRO I skala 1 : 50 rys. nr. INW Rzut istniejącej inst. gazowej - PIĘTRO II skala 1 : 50 rys. nr. INW Rzut istniejącej inst. gazowej - PIĘTRO III skala 1 : 50 rys. nr. INW Rzut istniejącej inst. gazowej - PIĘTRO IV skala 1 : 50 rys. nr. INW Rzut instalacji gazowej - PIWNICA skala 1 : 50 rys. nr. GAZ Rzut instalacji gazowej - PARTER skala 1 : 50 rys. nr. GAZ Rzut instalacji gazowej - PIĘTRO I skala 1 : 50 rys. nr. GAZ Rzut instalacji gazowej - PIĘTRO II skala 1 : 50 rys. nr. GAZ Rzut instalacji gazowej - PIĘTRO III skala 1 : 50 rys. nr. GAZ Rzut instalacji gazowej - PIĘTRO IV skala 1 : 50 rys. nr. GAZ Aksonometryczne rozwinięcie inst. gazu - piwnica skala - : - rys. nr. GAZ Aksonometryczne rozwinięcie punktu A, B skala - : - rys. nr. GAZ Aksonometryczne rozwinięcie punktu C, D skala - : - rys. nr. GAZ Aksonometryczne rozwinięcie punktu E skala - : - rys. nr. GAZ 10 2

2 OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA Projekt opracowano na zlecenie Inwestora w oparciu o : inwentaryzację budowlano-instalacyjną budynku, Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie ( Dz. U. Nr 75, poz. 690 z dn. 15 czerwca 2002r., wraz z późniejszymi zmianami), normy, normatywy i wytyczne techniczne w zakresie projektowania i wykonawstwa instalacji gazowych. 2. CEL I ZAKRES OPRACOWANIA Celem projektu jest przebudowa istniejącej instalacji gazowej dla budynku wielorodzinnego zlokalizowanego przy ul. Waliszewskiego 5 w Gliwicach wraz z podłączeniem urządzeń gazowych w lokalach mieszkalnych. Zakres obejmuje demontaż istniejących trzech pionów gazowych, wewnętrznej instalacji gazu oraz istniejących gazomierzy w lokalach mieszkalnych oraz postawienie nowego pionu gazowego zlokalizowanego na klatce schodowej wraz z podpięciem istniejących urządzeń gazowych w lokalach mieszkalnych, w skład której wchodzą podejścia do istniejących kuchenek gazowych oraz podejścia do istniejących gazowych podgrzewaczy wody. Projekt obejmuje opracowanie: - przebudowy instalacji gazowej, w skład której wchodzi wykonanie pionu gazowego od istniejącej skrzynki gazowej zlokalizowanej na ścianie zewnętrznej budynku do poszczególnych punktów pomiarowych na klatce schodowej schodowej budynku; - w instalacji gazowych w lokalach mieszkalnych, w skład których wchodzi wykonanie podejść instalacji gazowej do istniejących urządzeń gazowych (tj. kuchenek gazowych oraz gazowych podgrzewaczy wody). 3. OPIS STANU ISTNIEJĄCEGO 3.1. Opis przedmiotowego obiektu Budynek objęty opracowaniem zlokalizowany jest w Gliwicach przy ulicy Waliszewskiego 5. Od strony północno-zachodniej do ulicy Waliszewskiego. Przedmiotowy budynek jest budynkiem mieszkalnym, wielorodzinnym. Wejście główne do obiektu znajduje się od strony ulicy Waliszewskiego. Budynek jest pięciokondygnacyjny, podpiwniczony. Posiada on jedną klatkę schodową Opis istniejącego przyłącza gazowego Przyłącze gazu zlokalizowane jest od strony ul. Waliszewskiego. Kurek główny znajduje się w pomieszczeniu piwnicznym wg rys nr INW01. Istniejące przyłącze gazowe zasila wszystkie trzy piony budynku tj. piony P 1, P 2, P 3. 3

3 3.3. Opis istniejącej instalacji gazowej Istniejąca instalacja gazu wykonana jest głównie z rur stalowych, natomiast w niewielkiej części z rur miedzianych. Przy przejściach przez przegrody budowlane (ściany i stropy) stosowane są tuleje ochronne. Przewody prowadzone są w większości natynkowo. Rozdział instalacji gazu do poszczególnych pionów następuje w części piwnicznej budynku. Gaz prowadzony jest na wyższe kondygnacje za pomocą trzech pionów gazowych oznaczonych kolejno P 1, P 2, P 3. Piony zlokalizowane są w przedsionkach każdego z lokali mieszkalnych. Doprowadzają one gaz do urządzeń gazowych tj. do kuchenek gazowych oraz gazowych podgrzewaczy wody. 4. PROJEKTOWANA INSTALACJA GAZOWA Niniejsze opracowanie zawiera rozwiązanie projektowe polegające na przebudowie wewnętrznej instalacji gazowej w budynku mieszkalnym wielorodzinnym. Prace początkowe obejmować będą demontaż istniejącego podejścia pod trzy piony gazowe w piwnicy oraz demontaż trzech pionów gazowy zlokalizowanych wg rys. GAZ 01, GAZ 02, GAZ 03, GAZ 04, GAZ 05. Ponadto zdemontować należy również istniejące gazomierze oraz podejścia pod urządzenia gazowe (tj. kuchenkę gazową oraz gazowy podgrzewacz wody) w każdym lokalu mieszkalnym. Projektuje się instalację pionu gazowego o średnicy odpowiedniej do docelowego zasilenia każdego lokalu w gaz dla następujących urządzeń.: Kuchenka gazowa czteropalnikowa Gazowy podgrzewacz wody Pomiar gazu dokonywany będzie poprzez indywidualne gazomierze lokatorskie zlokalizowane na klatce schodowej. Przed każdym gazomierzem należy zabudować zawór odcinający. Gazomierze zabudować na tzw. zawiasach. W celu oddzielenia zewnętrznej oraz wewnętrznej instalacji gazu projektuje się połączenie typu monoblok z podwójnym uszczelnieniem elastomerowym typ IJP wykonanie SP/SP DN50, zlokalizowane w pomieszczeniu piwnicznym. Dokładną lokalizację pokazano na rys. nr GAZ 01. Trasę przewodów oraz wysokości prowadzenia rurociągów pokazano w części rysunkowej niniejszego opracowania Przewody i armatura Instalację gazową od kurka głównego do gazomierzy projektuje się z rur stalowych bezszwowych połączonych za pomocą spawania. Instalację gazową od gazomierza do poszczególnych lokali mieszkalnych projektuje się z rur miedzianych łączonych poprzez zaprasowanie. Całą instalację należy prowadzić natynkowo. Przewody poziome instalacji montować ze spadkiem 4%o w kierunku odbiornika. Przy przejściach przez ściany i stropy stosować tuleje ochronne z 5 cm luzem, uszczelnione masą plastyczną lub pianką poliuretanową uszczelniającą o klasie odporności na ogień 120min. Urządzenia podłączać do instalacji gazowej na sztywno za pomocą śrubunku, natomiast kuchenkę gazową za pomocą przewodu elastycznego. Przewód elastyczny musi posiadać odpowiednie dopuszczenia do stosowania w instalacji gazu ziemnego. Dla pomiaru zużycia gazu przewidziano gazomierze umieszczone na klatce schodowej. Jako materiał uszczelniający dla połączeń gwintowanych należy zastosować przede wszystkim taśmy teflonowe wymaganej grubości, przeznaczone do instalacji gazowych, pasty uszczelniające lub odpowiednie włókno konopne. Przewody należy prowadzić po ścianach prostopadle i równolegle do ich krawędzi ze spadkiem min. 4%o w kierunku pionu lub przyboru gazowego zachowując minimalne odległości: 4

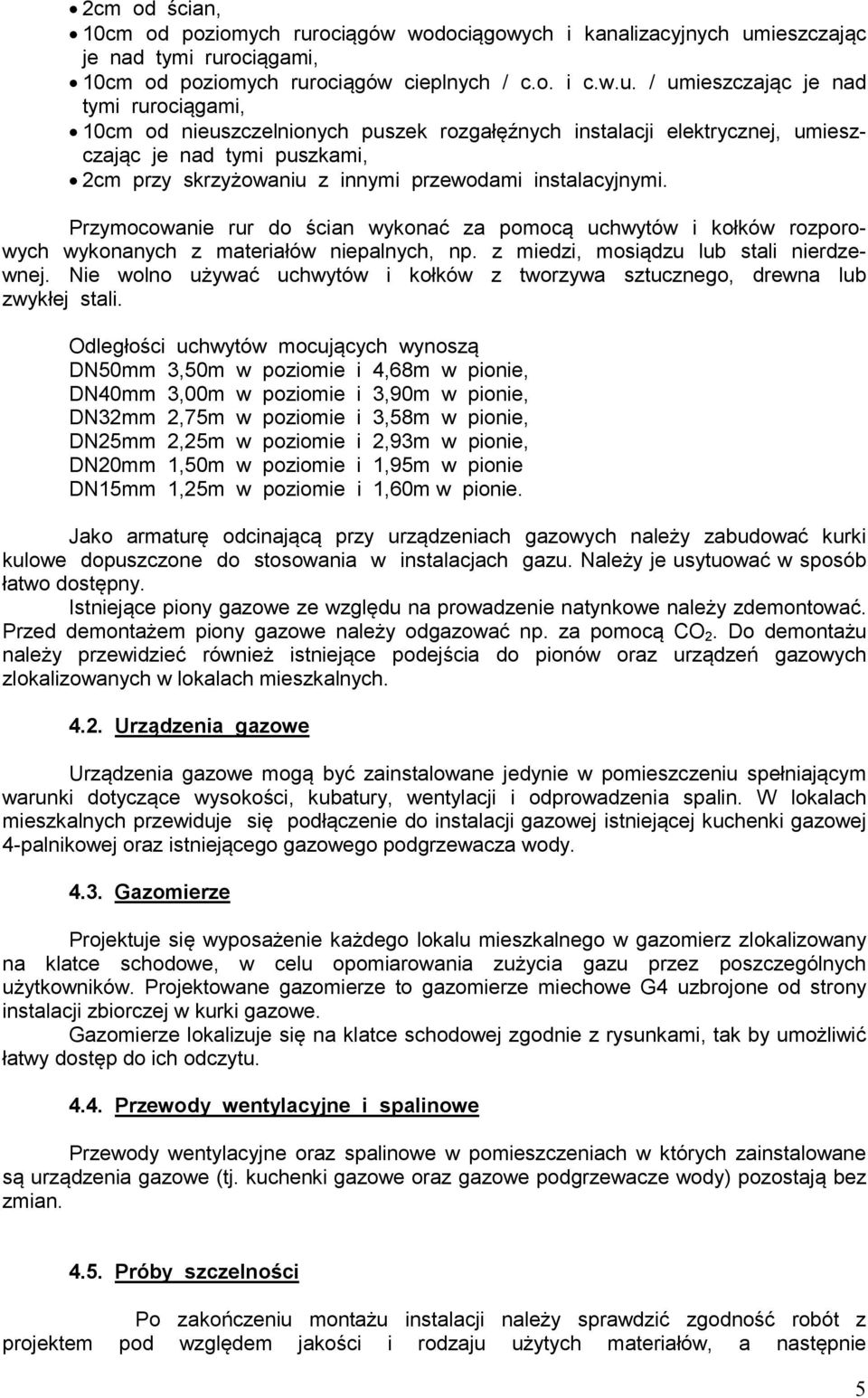

4 2cm od ścian, 10cm od poziomych rurociągów wodociągowych i kanalizacyjnych umieszczając je nad tymi rurociągami, 10cm od poziomych rurociągów cieplnych / c.o. i c.w.u. / umieszczając je nad tymi rurociągami, 10cm od nieuszczelnionych puszek rozgałęźnych instalacji elektrycznej, umieszczając je nad tymi puszkami, 2cm przy skrzyżowaniu z innymi przewodami instalacyjnymi. Przymocowanie rur do ścian wykonać za pomocą uchwytów i kołków rozporowych wykonanych z materiałów niepalnych, np. z miedzi, mosiądzu lub stali nierdzewnej. Nie wolno używać uchwytów i kołków z tworzywa sztucznego, drewna lub zwykłej stali. Odległości uchwytów mocujących wynoszą DN50mm 3,50m w poziomie i 4,68m w pionie, DN40mm 3,00m w poziomie i 3,90m w pionie, DN32mm 2,75m w poziomie i 3,58m w pionie, DN25mm 2,25m w poziomie i 2,93m w pionie, DN20mm 1,50m w poziomie i 1,95m w pionie DN15mm 1,25m w poziomie i 1,60m w pionie. Jako armaturę odcinającą przy urządzeniach gazowych należy zabudować kurki kulowe dopuszczone do stosowania w instalacjach gazu. Należy je usytuować w sposób łatwo dostępny. Istniejące piony gazowe ze względu na prowadzenie natynkowe należy zdemontować. Przed demontażem piony gazowe należy odgazować np. za pomocą CO 2. Do demontażu należy przewidzieć również istniejące podejścia do pionów oraz urządzeń gazowych zlokalizowanych w lokalach mieszkalnych Urządzenia gazowe Urządzenia gazowe mogą być zainstalowane jedynie w pomieszczeniu spełniającym warunki dotyczące wysokości, kubatury, wentylacji i odprowadzenia spalin. W lokalach mieszkalnych przewiduje się podłączenie do instalacji gazowej istniejącej kuchenki gazowej 4-palnikowej oraz istniejącego gazowego podgrzewacza wody Gazomierze Projektuje się wyposażenie każdego lokalu mieszkalnego w gazomierz zlokalizowany na klatce schodowe, w celu opomiarowania zużycia gazu przez poszczególnych użytkowników. Projektowane gazomierze to gazomierze miechowe G4 uzbrojone od strony instalacji zbiorczej w kurki gazowe. Gazomierze lokalizuje się na klatce schodowej zgodnie z rysunkami, tak by umożliwić łatwy dostęp do ich odczytu Przewody wentylacyjne i spalinowe Przewody wentylacyjne oraz spalinowe w pomieszczeniach w których zainstalowane są urządzenia gazowe (tj. kuchenki gazowe oraz gazowe podgrzewacze wody) pozostają bez zmian Próby szczelności Po zakończeniu montażu instalacji należy sprawdzić zgodność robót z projektem pod względem jakości i rodzaju użytych materiałów, a następnie 5

5 przedmuchać sprężonym powietrzem dla sprawdzenia prawidłowości przepływu. Po tych czynnościach wstępnych można przystąpić do właściwych prób. Próby przeprowadza się osobno dla instalacji za gazomierzami oraz dla pionu gazowego. Próbę szczelności pionu gazowego przeprowadzić na ciśnieniu 0,1 MPa. Pierwszą próbę szczelności instalacji należy przeprowadzić sprężonym powietrzem, dwutlenkiem węgla lub azotem o ciśnieniu 0,05MPa w czasie 30minut, po uprzednim wyrównaniu się temperatury czynnika. Drugą próbę szczelności należy wykonać po podłączeniu przyborów gazowych na ciśnienie 0,015MPa. Do kontroli ciśnienia należy używać manometru posiadającego aktualne świadectwo legalizacji i wymaganą dokładność pomiaru. Instalację należy uważać za szczelną, jeśli manometr nie wykaże żadnego spadku ciśnienia w czasie 30 minut trwania próby. Z przeprowadzonych pozytywnych prób szczelności należy sporządzić protokół komisyjny. Uwaga! Zabrania się sprawdzania szczelności instalacji gazowej przez napełnianie jej wodą lub innymi cieczami Izolacja antykorozyjna Przewody instalacji gazowej stalowe po oczyszczeniu z rdzy do II stopnia czystości należy zagruntować farbą przeciwrdzewną miniową - jednokrotnie oraz pomalować farbą syntetyczną ogólnego stosowania o kolorze żółtym - dwukrotnie. Powłoki lakiernicze należy nakładać po uzyskaniu pozytywnych wyników prób szczelności. Przewody instalacji gazowej miedzianej nie wymagają zabezpieczenia antykorozyjnego. 5. UWAGI KOŃCOWE Wykonanie instalacji gazowej oraz podłączenie do niej odpowiednich urządzeń należy powierzyć osobie posiadającej odpowiednie uprawnienia. Wykonawca zobowiązany jest do wykonania robót zgodnie z dokumentacją, uruchomienia instalacji i jej właściwego wyregulowania oraz pouczenia użytkownika o zasadach bezpiecznej eksploatacji lub zgodnie z warunkami gwarancji. Całość robót wykonać należy zgodnie z "Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych, część II - instalacje sanitarne i przemysłowe". 6

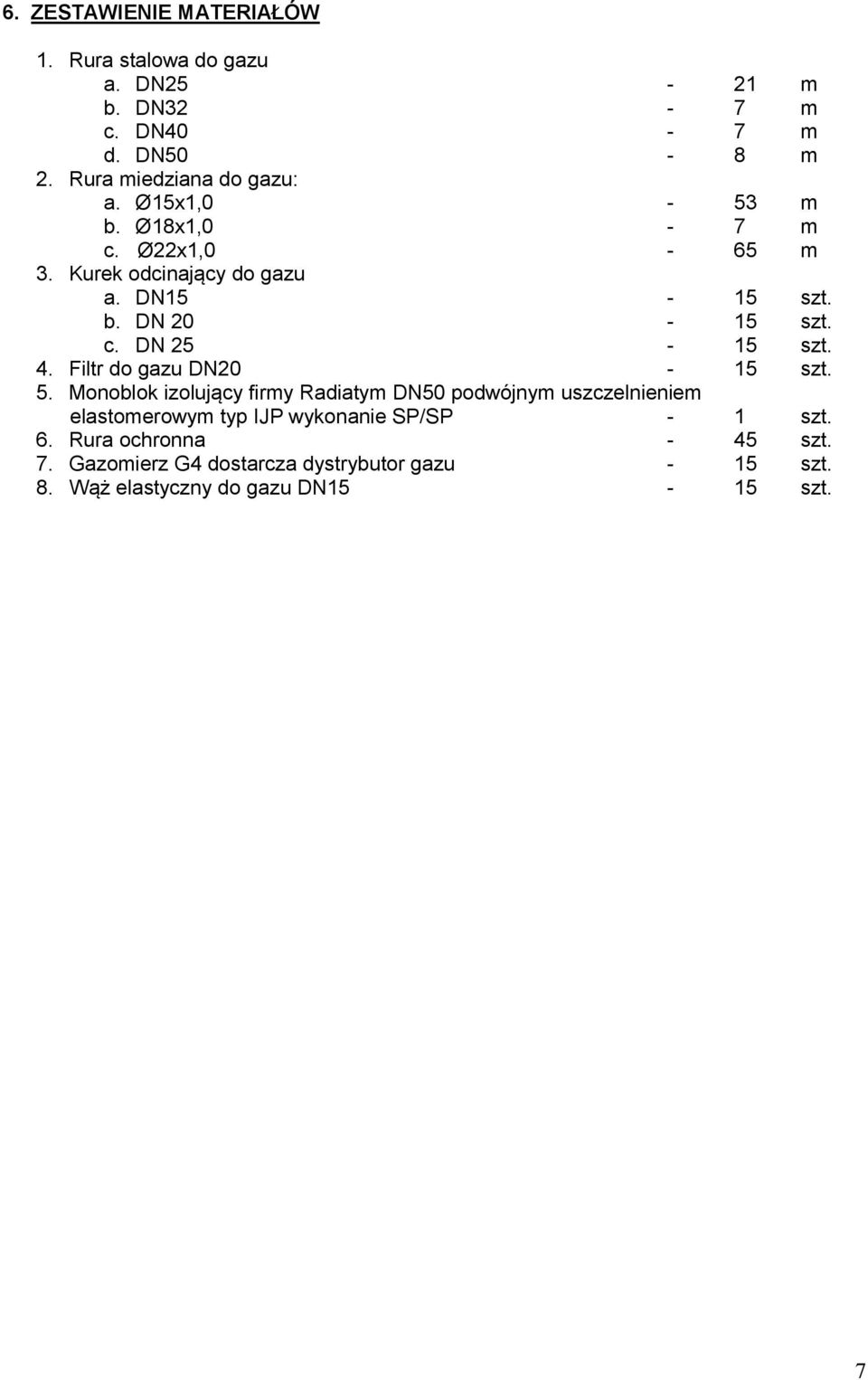

6 6. ZESTAWIENIE MATERIAŁÓW 1. Rura stalowa do gazu a. DN25-21 m b. DN32-7 m c. DN40-7 m d. DN50-8 m 2. Rura miedziana do gazu: a. Ø15x1,0-53 m b. Ø18x1,0-7 m c. Ø22x1,0-65 m 3. Kurek odcinający do gazu a. DN15-15 szt. b. DN szt. c. DN szt. 4. Filtr do gazu DN20-15 szt. 5. Monoblok izolujący firmy Radiatym DN50 podwójnym uszczelnieniem elastomerowym typ IJP wykonanie SP/SP - 1 szt. 6. Rura ochronna - 45 szt. 7. Gazomierz G4 dostarcza dystrybutor gazu - 15 szt. 8. Wąż elastyczny do gazu DN15-15 szt. 7

7 7. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA PLACU BUDOWY Nazwa i adres obiektu budowlanego: Budynek mieszkalny wielorodzinny Ul. Waliszewskiego Gliwice Nazwa Inwestora oraz jego adres: Wspólnota Mieszkaniowa Ul. Waliszewskiego Gliwice Imię i nazwisko sporządzającego informacje: mgr inż. Marcin Raniowski 8

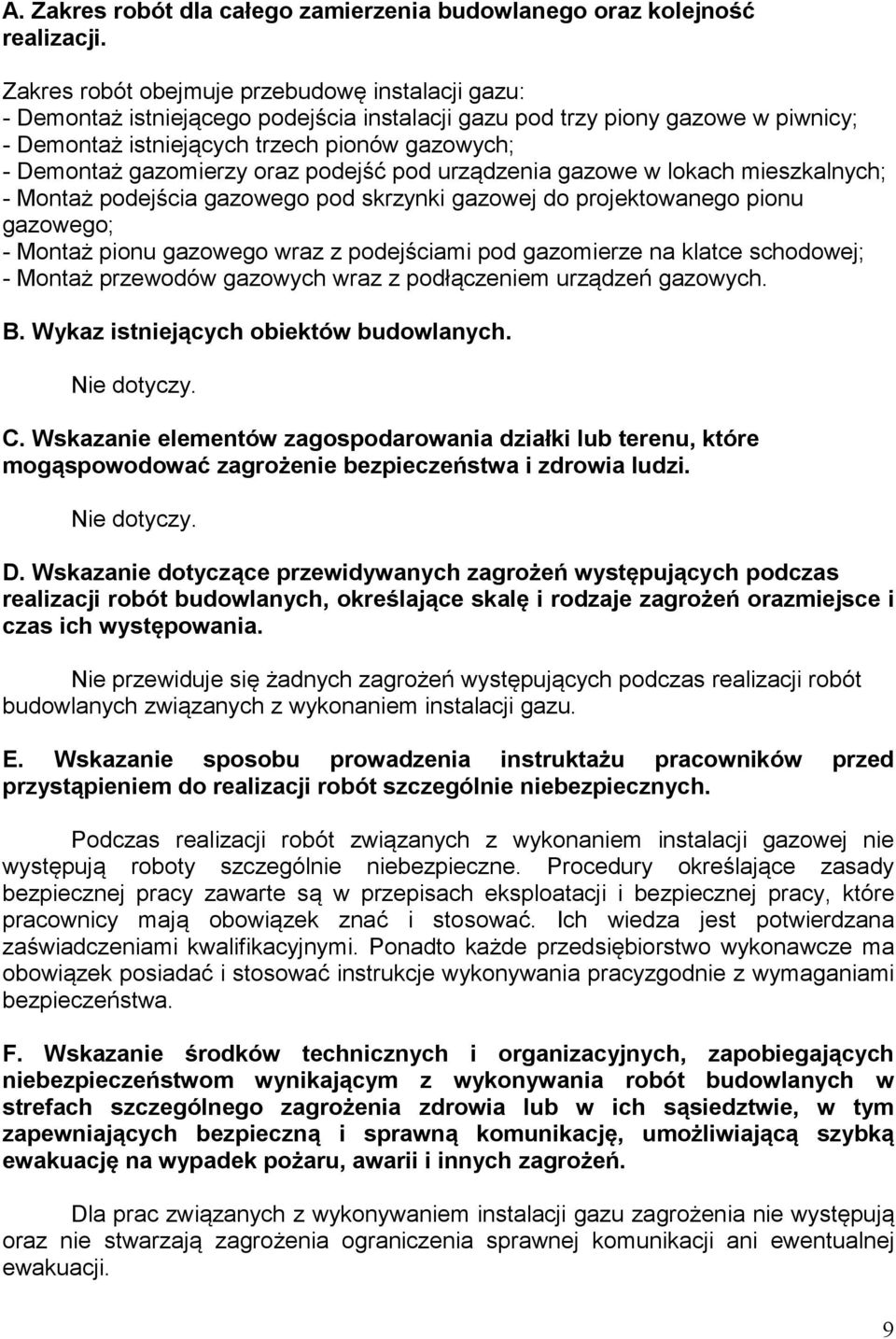

8 A. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji. Zakres robót obejmuje przebudowę instalacji gazu: - Demontaż istniejącego podejścia instalacji gazu pod trzy piony gazowe w piwnicy; - Demontaż istniejących trzech pionów gazowych; - Demontaż gazomierzy oraz podejść pod urządzenia gazowe w lokach mieszkalnych; - Montaż podejścia gazowego pod skrzynki gazowej do projektowanego pionu gazowego; - Montaż pionu gazowego wraz z podejściami pod gazomierze na klatce schodowej; - Montaż przewodów gazowych wraz z podłączeniem urządzeń gazowych. B. Wykaz istniejących obiektów budowlanych. Nie dotyczy. C. Wskazanie elementów zagospodarowania działki lub terenu, które mogąspowodować zagrożenie bezpieczeństwa i zdrowia ludzi. Nie dotyczy. D. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń orazmiejsce i czas ich występowania. Nie przewiduje się żadnych zagrożeń występujących podczas realizacji robót budowlanych związanych z wykonaniem instalacji gazu. E. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Podczas realizacji robót związanych z wykonaniem instalacji gazowej nie występują roboty szczególnie niebezpieczne. Procedury określające zasady bezpiecznej pracy zawarte są w przepisach eksploatacji i bezpiecznej pracy, które pracownicy mają obowiązek znać i stosować. Ich wiedza jest potwierdzana zaświadczeniami kwalifikacyjnymi. Ponadto każde przedsiębiorstwo wykonawcze ma obowiązek posiadać i stosować instrukcje wykonywania pracyzgodnie z wymaganiami bezpieczeństwa. F. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Dla prac związanych z wykonywaniem instalacji gazu zagrożenia nie występują oraz nie stwarzają zagrożenia ograniczenia sprawnej komunikacji ani ewentualnej ewakuacji. 9
