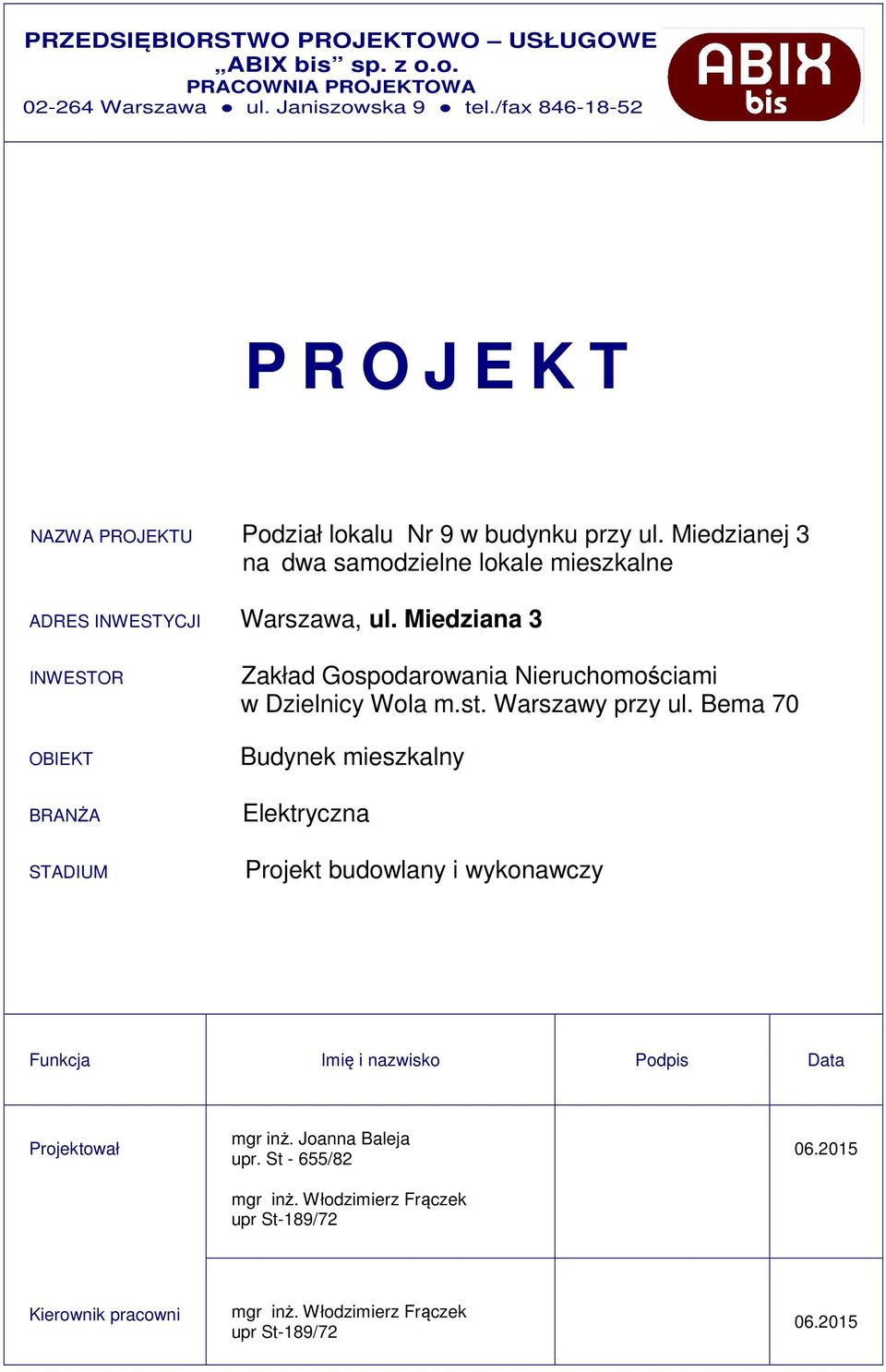

1 PRZEDSIĘBIORSTWO PROJEKTOWO USŁUGOWE ABIX bis sp. z o.o. PRACOWNIA PROJEKTOWA Warszawa ul. Janiszowska 9 tel./fax P R O J E K T NAZWA PROJEKTU Podział lokalu Nr 9 w budynku przy ul. Miedzianej 3 na dwa samodzielne lokale mieszkalne ADRES INWESTYCJI Warszawa, ul. Miedziana 3 INWESTOR OBIEKT BRANŻA STADIUM Zakład Gospodarowania Nieruchomościami w Dzielnicy Wola m.st. Warszawy przy ul. Bema 70 Budynek mieszkalny Elektryczna Projekt budowlany i wykonawczy Funkcja Imię i nazwisko Podpis Data Projektował mgr inż. Joanna Baleja upr. St - 655/82 mgr inż. Włodzimierz Frączek upr St-189/ Kierownik pracowni mgr inż. Włodzimierz Frączek upr St-189/

2 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny 2. Obliczenia techniczne 3. Rysunki: 01. Instalacja gniazd wtykowych 02. Instalacja oświetleniowa 03. Schemat ideowy zasilania i tablica TM9 04. Schemat ideowy zasilania i tablica TM9a 2

3 1. OPIS TECHNICZNY 1.1. DANE OGÓLNE Podstawa opracowania Podstawę opracowania stanowią: Umowa z Inwestorem Projekt architektoniczny Projekt instalacji sanitarnych Obowiązujące normy i przepisy Przedmiot opracowania Przedmiotem opracowania jest projekt instalacji elektrycznych w dwóch mieszkaniach, które powstały w wyniku przebudowy i podziału lokal nr 9 znajdującego się w budynku mieszkalnym przy ul. Miedzianej 3 w Warszawie Podstawowe dane elektroenergetyczne dla każdego z mieszkań napięcie zasilania 230 V moc zainstalowana 5,0 kw moc obliczeniowa 5,0 kw Ochrona od porażeń szybkie wyłączenie w układzie sieciowym TN-C z zastosowaniem wyłączników nadprądowych oraz połączenia wyrównawcze miejscowe w łazience. Instalację w mieszkaniach zaprojektowano w układzie 3-żyłowym tak, żeby docelowo, po modernizacji instalacji w budynku, można było przejść na układ sieciowy TN-S Zakres opracowania Zakresem opracowania objęto: zasilanie, rozdział i pomiar energii elektrycznej tablice licznikowe i mieszkaniowe oświetlenie ogólne i miejscowe gniazda wtyczkowe 230V ochronę od porażeń i połączenia wyrównawcze Zasilanie, rozdział i pomiar energii elektrycznej Zasilanie projektowanych mieszkań wykonać z tablicy piętrowej istniejącej. Projektowane wewnętrzne linie zasilające mieszkania wyprowadzić z tablicy piętrowej TP zlokalizowanej na klatce schodowej, 3

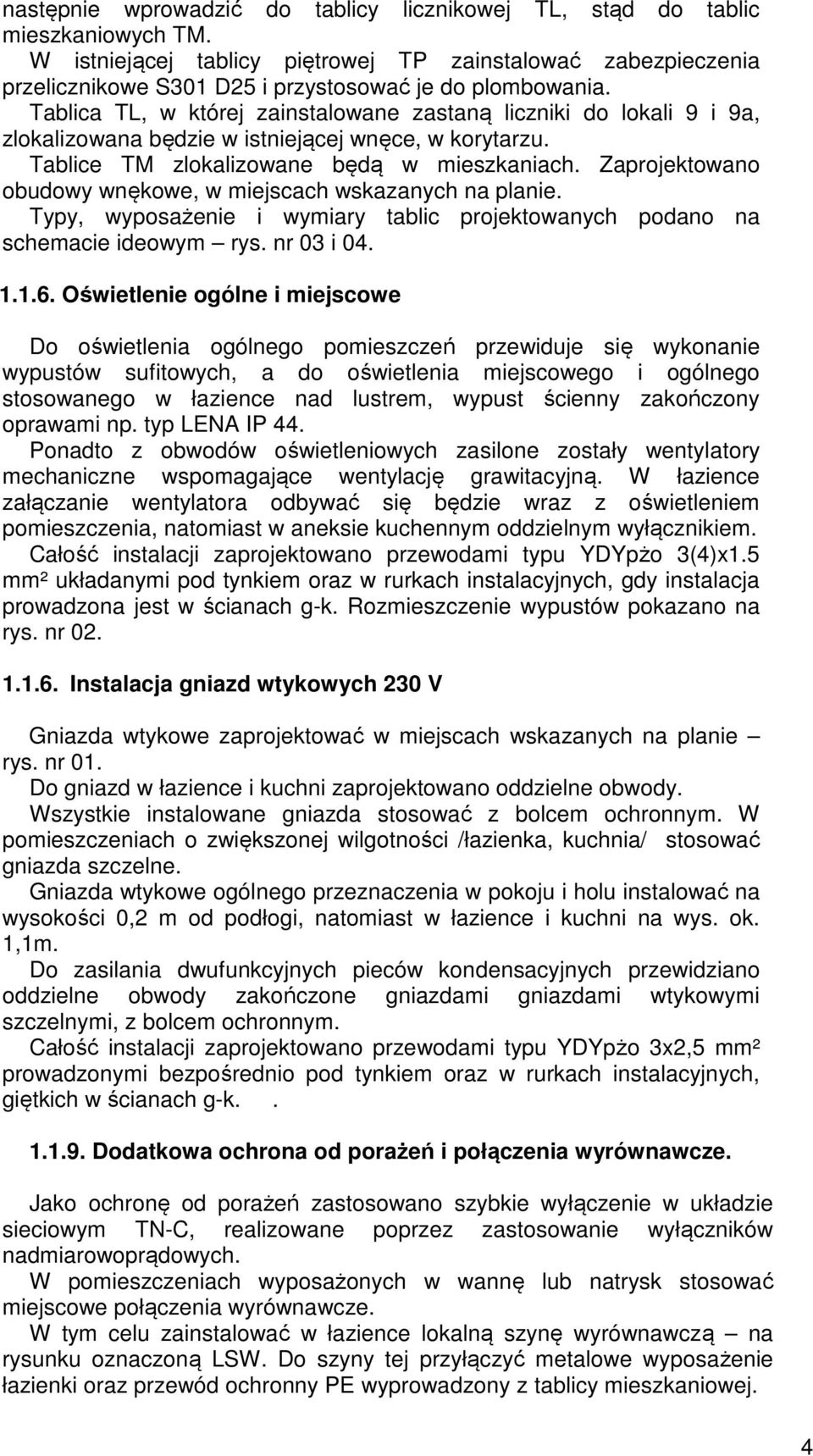

4 następnie wprowadzić do tablicy licznikowej TL, stąd do tablic mieszkaniowych TM. W istniejącej tablicy piętrowej TP zainstalować zabezpieczenia przelicznikowe S301 D25 i przystosować je do plombowania. Tablica TL, w której zainstalowane zastaną liczniki do lokali 9 i 9a, zlokalizowana będzie w istniejącej wnęce, w korytarzu. Tablice TM zlokalizowane będą w mieszkaniach. Zaprojektowano obudowy wnękowe, w miejscach wskazanych na planie. Typy, wyposażenie i wymiary tablic projektowanych podano na schemacie ideowym rys. nr 03 i Oświetlenie ogólne i miejscowe Do oświetlenia ogólnego pomieszczeń przewiduje się wykonanie wypustów sufitowych, a do oświetlenia miejscowego i ogólnego stosowanego w łazience nad lustrem, wypust ścienny zakończony oprawami np. typ LENA IP 44. Ponadto z obwodów oświetleniowych zasilone zostały wentylatory mechaniczne wspomagające wentylację grawitacyjną. W łazience załączanie wentylatora odbywać się będzie wraz z oświetleniem pomieszczenia, natomiast w aneksie kuchennym oddzielnym wyłącznikiem. Całość instalacji zaprojektowano przewodami typu YDYpżo 3(4)x1.5 mm² układanymi pod tynkiem oraz w rurkach instalacyjnych, gdy instalacja prowadzona jest w ścianach g-k. Rozmieszczenie wypustów pokazano na rys. nr Instalacja gniazd wtykowych 230 V Gniazda wtykowe zaprojektować w miejscach wskazanych na planie rys. nr 01. Do gniazd w łazience i kuchni zaprojektowano oddzielne obwody. Wszystkie instalowane gniazda stosować z bolcem ochronnym. W pomieszczeniach o zwiększonej wilgotności /łazienka, kuchnia/ stosować gniazda szczelne. Gniazda wtykowe ogólnego przeznaczenia w pokoju i holu instalować na wysokości 0,2 m od podłogi, natomiast w łazience i kuchni na wys. ok. 1,1m. Do zasilania dwufunkcyjnych pieców kondensacyjnych przewidziano oddzielne obwody zakończone gniazdami gniazdami wtykowymi szczelnymi, z bolcem ochronnym. Całość instalacji zaprojektowano przewodami typu YDYpżo 3x2,5 mm² prowadzonymi bezpośrednio pod tynkiem oraz w rurkach instalacyjnych, giętkich w ścianach g-k Dodatkowa ochrona od porażeń i połączenia wyrównawcze. Jako ochronę od porażeń zastosowano szybkie wyłączenie w układzie sieciowym TN-C, realizowane poprzez zastosowanie wyłączników nadmiarowoprądowych. W pomieszczeniach wyposażonych w wannę lub natrysk stosować miejscowe połączenia wyrównawcze. W tym celu zainstalować w łazience lokalną szynę wyrównawczą na rysunku oznaczoną LSW. Do szyny tej przyłączyć metalowe wyposażenie łazienki oraz przewód ochronny PE wyprowadzony z tablicy mieszkaniowej. 4

5 2.1. OBLICZENA TECHNICZNE Bilans mocy. Zapotrzebowanie mocy dla mieszkania określono wg wymagań Zakładu Energetycznego Dobór linii zasilających i zabezpieczeń. Zabezpieczenia i przekroje linii zasilających dobrano zgodnie z normą PN-IEC Typy, przekroje oraz wielkość zabezpieczeń, podano na schemacie głównym rozdziału energii elektrycznej. 3. UWAGI KOŃCOWE Typy i przekroje przewodów podano na schematach tablic. W projekcie przyjęto montaż opraw oświetleniowych w łazience, w pozostałych pomieszczeniach wykonane zostaną wypusty sufitowe. W łazience przewidziano oprawy żarowe naścienną i sufitową typu LENA. Prace związane z wymianą instalacji elektrycznych należy prowadzić z zachowaniem przepisów BHP, p. poż. oraz zgodnie z normami PN IEC i Warunkami Technicznymi Wykonywania Robót Budowlano Montażowych. Tom V Instalacje Elektryczne Wszystkie wbudowane materiały i urządzenia muszą posiadać aktualne atesty i dopuszczenia do stosowania w budownictwie. Wytyczne BIOZ zawarte są w części budowlanej opracowania. 5

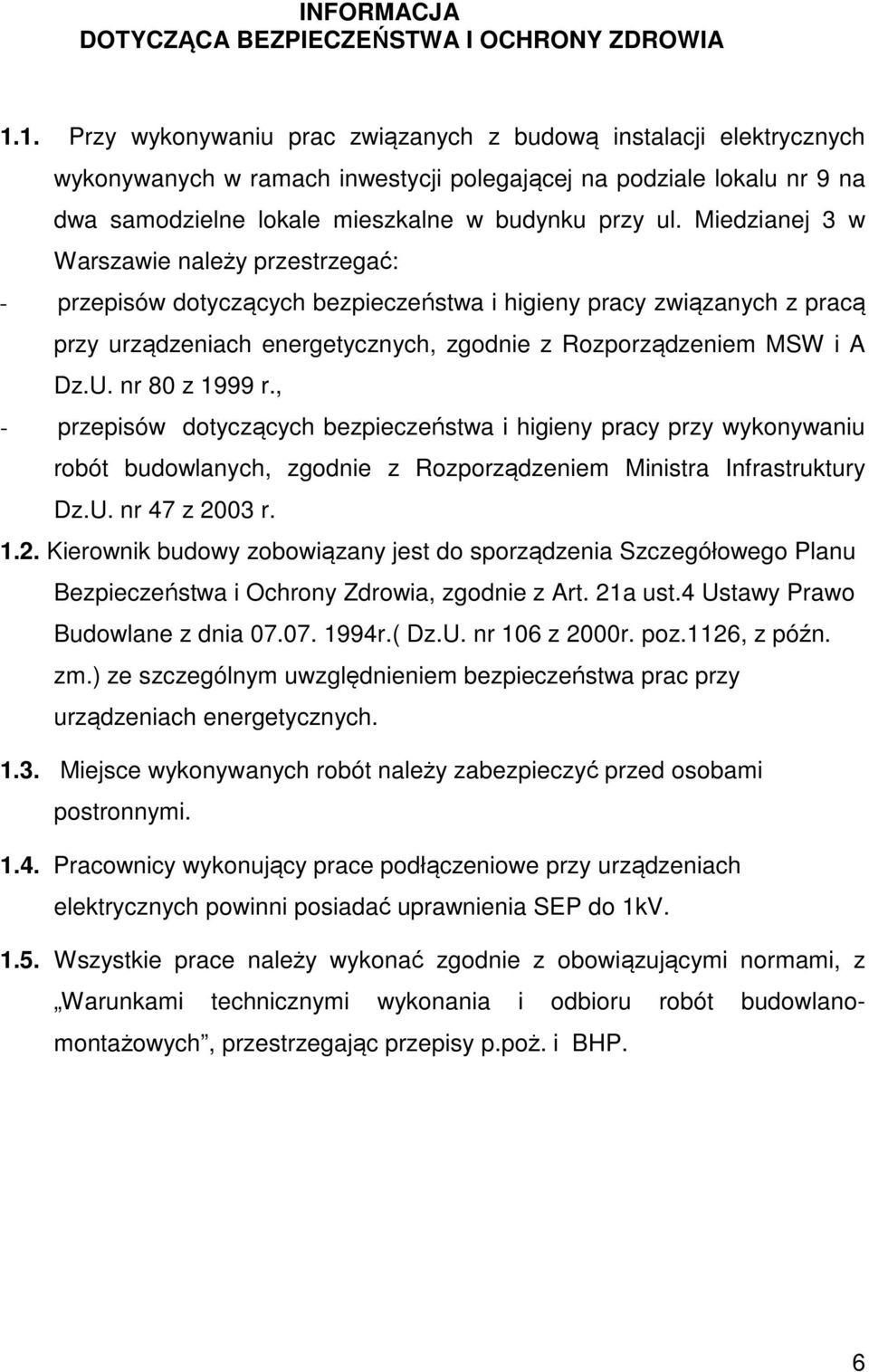

6 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1.1. Przy wykonywaniu prac związanych z budową instalacji elektrycznych wykonywanych w ramach inwestycji polegającej na podziale lokalu nr 9 na dwa samodzielne lokale mieszkalne w budynku przy ul. Miedzianej 3 w Warszawie należy przestrzegać: - przepisów dotyczących bezpieczeństwa i higieny pracy związanych z pracą przy urządzeniach energetycznych, zgodnie z Rozporządzeniem MSW i A Dz.U. nr 80 z 1999 r., - przepisów dotyczących bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych, zgodnie z Rozporządzeniem Ministra Infrastruktury Dz.U. nr 47 z 2003 r Kierownik budowy zobowiązany jest do sporządzenia Szczegółowego Planu Bezpieczeństwa i Ochrony Zdrowia, zgodnie z Art. 21a ust.4 Ustawy Prawo Budowlane z dnia r.( Dz.U. nr 106 z 2000r. poz.1126, z późn. zm.) ze szczególnym uwzględnieniem bezpieczeństwa prac przy urządzeniach energetycznych Miejsce wykonywanych robót należy zabezpieczyć przed osobami postronnymi Pracownicy wykonujący prace podłączeniowe przy urządzeniach elektrycznych powinni posiadać uprawnienia SEP do 1kV Wszystkie prace należy wykonać zgodnie z obowiązującymi normami, z Warunkami technicznymi wykonania i odbioru robót budowlanomontażowych, przestrzegając przepisy p.poż. i BHP. 6

7 Warszawa r. OŚWIADCZENIE Zgodnie z art. 20 ust. 4 ustawy Prawo Budowlane oświadczam, że Projekt budowlano - wykonawczy podziału lokal nr 9 na dwa samodzielne lokale mieszkalne w budynku przy ul. Miedzianej 3 w Warszawie. Instalacje elektryczne, został wykonany zgodnie przepisami oraz zasadami wiedzy technicznej. Projektant : 7
