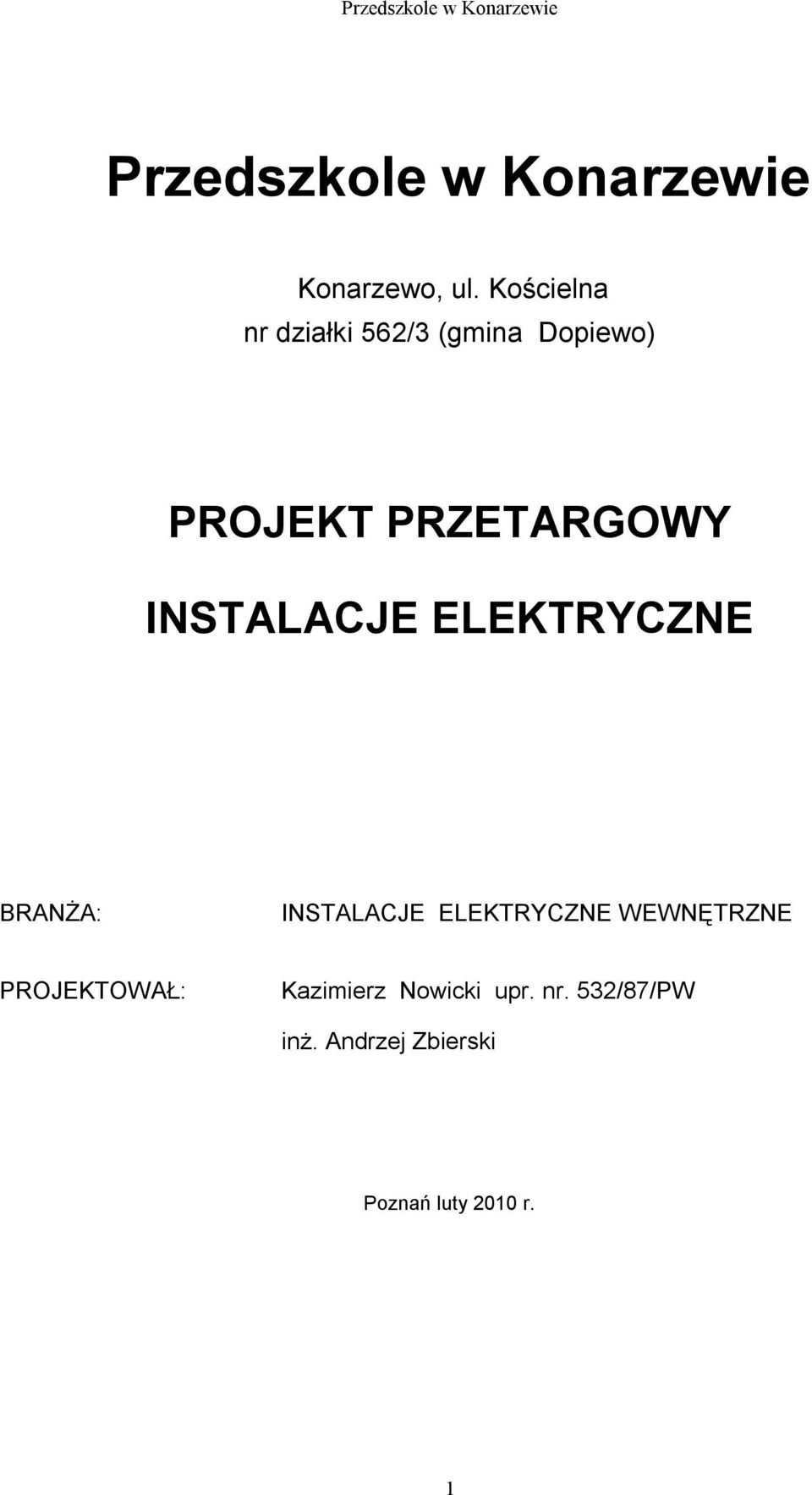

1 Przedszkole w Konarzewie Konarzewo, ul. Kościelna nr działki 562/3 (gmina Dopiewo) PROJEKT PRZETARGOWY INSTALACJE ELEKTRYCZNE BRANŻA: INSTALACJE ELEKTRYCZNE WEWNĘTRZNE PROJEKTOWAŁ: Kazimierz Nowicki upr. nr. 532/87/PW inż. Andrzej Zbierski Poznań luty 2010 r. 1

2 SPIS TREŚCI 1 Wstęp Zakres opracowania Warunki techniczne wykonania Zasilanie budynku Przedszkola w Konarzewie Instalacje elektryczne Przedszkola w Konarzewie Rozdzielnica główna RG Instalacja gniazd wtykowych 230 V Instalacje technologiczne Przedszkola Instalacje elektryczne dla wentylacji Instalacje elektryczne dla kotłowni Instalacje elektryczne dla pomieszczenia odpadków Instalacje technologiczne zaplecza gastronomicznego Instalacja oświetlenia terenu Instalacja połączeń wyrównawczych Ochrona przeciwporażeniowa Instalacja odgromowa Instalacja telefoniczna Instalacja RTV-Sat Instalacje sygnalizacyjne wejścia Oświetlenie Przedszkola w Konarzewie Obliczenia elektryczne Linia WLZ pomiędzy złączem a rozdzielnicą Przedszkola Obliczenia spadku napięcia Obliczenia skuteczności ochrony przeciwporażeniowej Obliczenia oświetlenia Spis rysunków Schemat zasilania rys EW Projekt opraw oświetlenia rzut parteru rys EW Instalacje elektryczne rzut parteru rys EW Instalacja odgromowa rzut dachu rys EW Oświetlenie terenu rys EW Zestawienie materiałów podstawowych

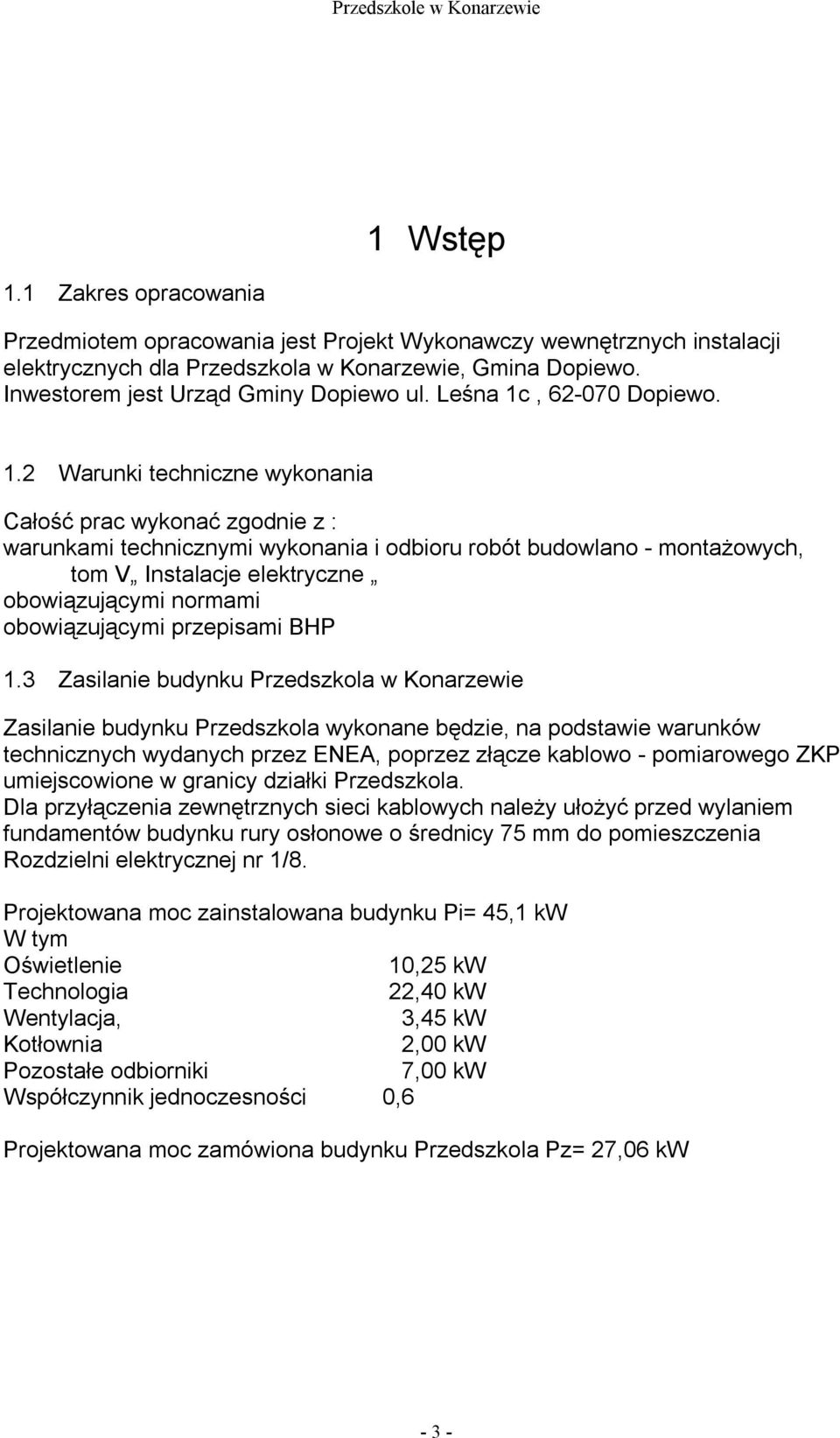

3 1 Wstęp 1.1 Zakres opracowania Przedmiotem opracowania jest Projekt Wykonawczy wewnętrznych instalacji elektrycznych dla Przedszkola w Konarzewie, Gmina Dopiewo. Inwestorem jest Urząd Gminy Dopiewo ul. Leśna 1c, Dopiewo. 1.2 Warunki techniczne wykonania Całość prac wykonać zgodnie z : warunkami technicznymi wykonania i odbioru robót budowlano - montażowych, tom V Instalacje elektryczne obowiązującymi normami obowiązującymi przepisami BHP 1.3 Zasilanie budynku Przedszkola w Konarzewie Zasilanie budynku Przedszkola wykonane będzie, na podstawie warunków technicznych wydanych przez ENEA, poprzez złącze kablowo - pomiarowego ZKP umiejscowione w granicy działki Przedszkola. Dla przyłączenia zewnętrznych sieci kablowych należy ułożyć przed wylaniem fundamentów budynku rury osłonowe o średnicy 75 mm do pomieszczenia Rozdzielni elektrycznej nr 1/8. Projektowana moc zainstalowana budynku Pi= 45,1 kw W tym Oświetlenie 10,25 kw Technologia 22,40 kw Wentylacja, 3,45 kw Kotłownia 2,00 kw Pozostałe odbiorniki 7,00 kw Współczynnik jednoczesności 0,6 Projektowana moc zamówiona budynku Przedszkola Pz= 27,06 kw - 3 -

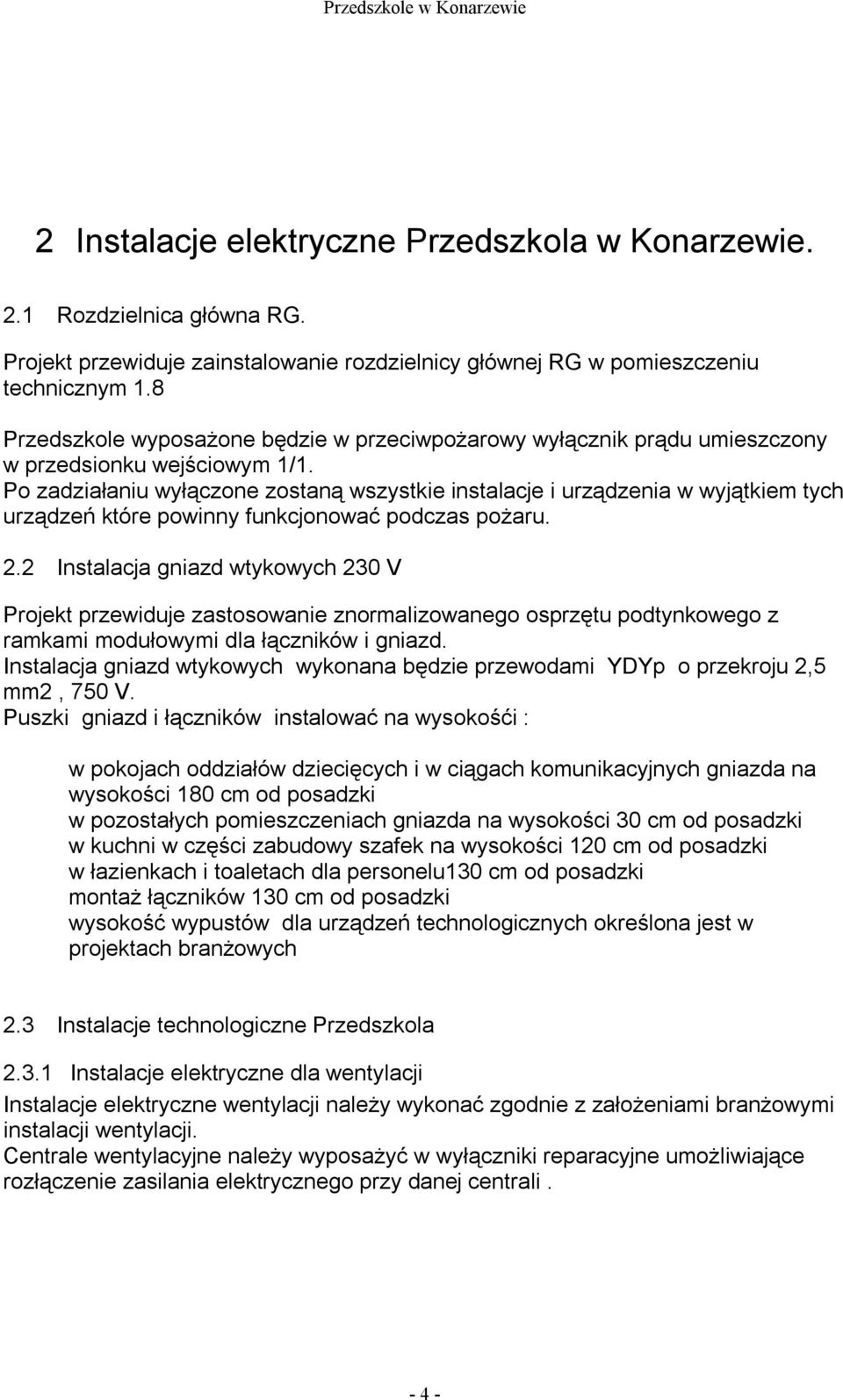

4 2 Instalacje elektryczne Przedszkola w Konarzewie. 2.1 Rozdzielnica główna RG. Projekt przewiduje zainstalowanie rozdzielnicy głównej RG w pomieszczeniu technicznym 1.8 Przedszkole wyposażone będzie w przeciwpożarowy wyłącznik prądu umieszczony w przedsionku wejściowym 1/1. Po zadziałaniu wyłączone zostaną wszystkie instalacje i urządzenia w wyjątkiem tych urządzeń które powinny funkcjonować podczas pożaru. 2.2 Instalacja gniazd wtykowych 230 V Projekt przewiduje zastosowanie znormalizowanego osprzętu podtynkowego z ramkami modułowymi dla łączników i gniazd. Instalacja gniazd wtykowych wykonana będzie przewodami YDYp o przekroju 2,5 mm2, 750 V. Puszki gniazd i łączników instalować na wysokośći : w pokojach oddziałów dziecięcych i w ciągach komunikacyjnych gniazda na wysokości 180 cm od posadzki w pozostałych pomieszczeniach gniazda na wysokości 30 cm od posadzki w kuchni w części zabudowy szafek na wysokości 120 cm od posadzki w łazienkach i toaletach dla personelu130 cm od posadzki montaż łączników 130 cm od posadzki wysokość wypustów dla urządzeń technologicznych określona jest w projektach branżowych 2.3 Instalacje technologiczne Przedszkola Instalacje elektryczne dla wentylacji Instalacje elektryczne wentylacji należy wykonać zgodnie z założeniami branżowymi instalacji wentylacji. Centrale wentylacyjne należy wyposażyć w wyłączniki reparacyjne umożliwiające rozłączenie zasilania elektrycznego przy danej centrali

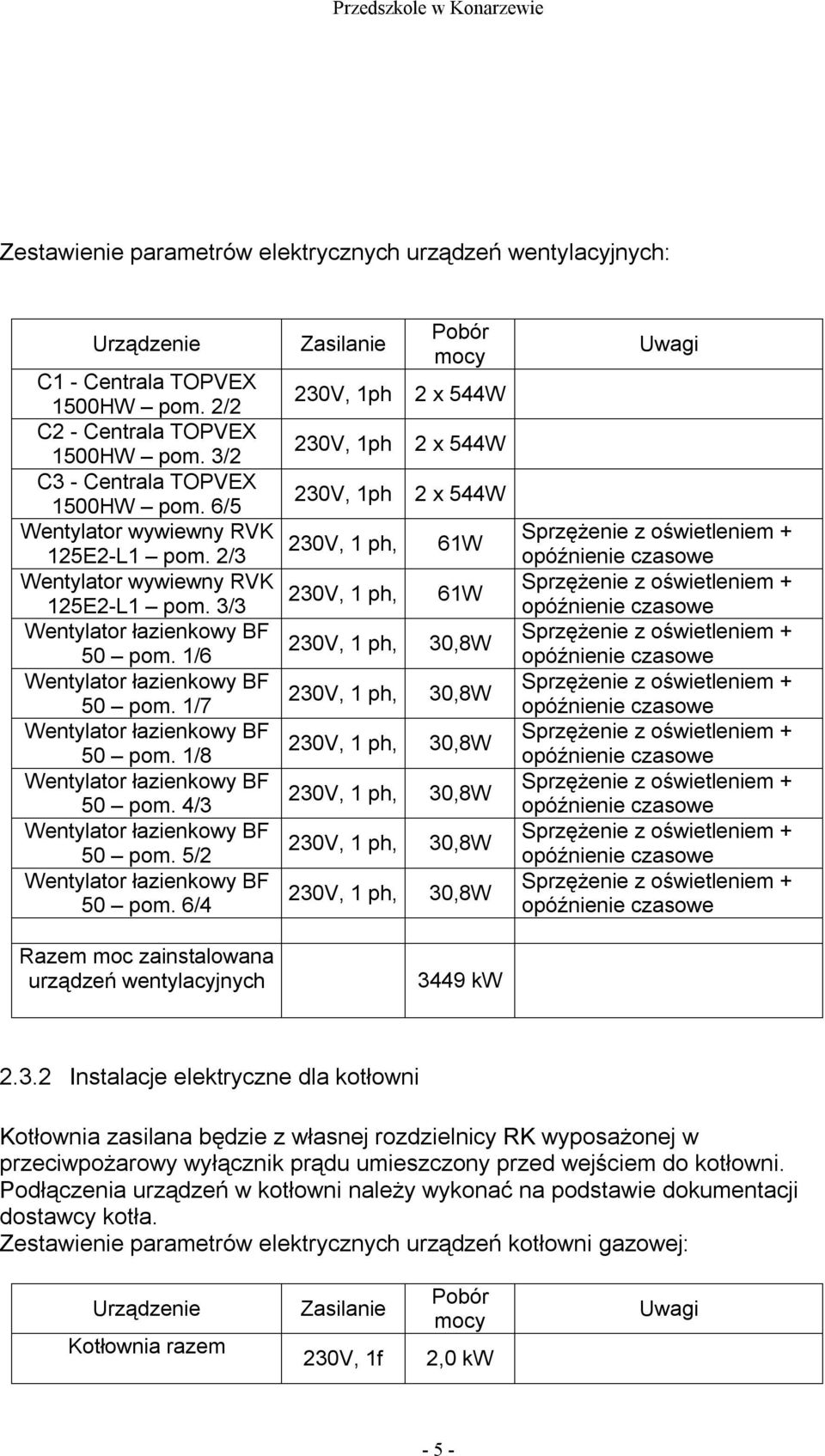

5 Zestawienie parametrów elektrycznych urządzeń wentylacyjnych: Urządzenie C1 - Centrala TOPVEX 1500HW pom. 2/2 C2 - Centrala TOPVEX 1500HW pom. 3/2 C3 - Centrala TOPVEX 1500HW pom. 6/5 Wentylator wywiewny RVK 125E2-L1 pom. 2/3 Wentylator wywiewny RVK 125E2-L1 pom. 3/3 Wentylator łazienkowy BF 50 pom. 1/6 Wentylator łazienkowy BF 50 pom. 1/7 Wentylator łazienkowy BF 50 pom. 1/8 Wentylator łazienkowy BF 50 pom. 4/3 Wentylator łazienkowy BF 50 pom. 5/2 Wentylator łazienkowy BF 50 pom. 6/4 Razem moc zainstalowana urządzeń wentylacyjnych Zasilanie Pobór mocy 230V, 1ph 2 x 544W 230V, 1ph 2 x 544W 230V, 1ph 2 x 544W 230V, 1 ph, 61W 230V, 1 ph, 61W 230V, 1 ph, 30,8W 230V, 1 ph, 30,8W 230V, 1 ph, 30,8W 230V, 1 ph, 30,8W 230V, 1 ph, 30,8W 230V, 1 ph, 30,8W 3449 kw Uwagi Sprzężenie z oświetleniem + opóźnienie czasowe Sprzężenie z oświetleniem + opóźnienie czasowe Sprzężenie z oświetleniem + opóźnienie czasowe Sprzężenie z oświetleniem + opóźnienie czasowe Sprzężenie z oświetleniem + opóźnienie czasowe Sprzężenie z oświetleniem + opóźnienie czasowe Sprzężenie z oświetleniem + opóźnienie czasowe Sprzężenie z oświetleniem + opóźnienie czasowe Instalacje elektryczne dla kotłowni Kotłownia zasilana będzie z własnej rozdzielnicy RK wyposażonej w przeciwpożarowy wyłącznik prądu umieszczony przed wejściem do kotłowni. Podłączenia urządzeń w kotłowni należy wykonać na podstawie dokumentacji dostawcy kotła. Zestawienie parametrów elektrycznych urządzeń kotłowni gazowej: Urządzenie Kotłownia razem Zasilanie Pobór mocy 230V, 1f 2,0 kw Uwagi - 5 -

6 2.3.3 Instalacje elektryczne dla pomieszczenia odpadków Dla schłodzenia pomieszczenia odpadków przewiduje się zainstalowanie urządzenia chłodniczego z jednostką zewnętrzną zasilaną z rozdzielnicy RA. Zainstalowane urządzenia należy wyposażyć w wyłączniki reparacyjne, umożliwiające odłączyć zasilanie elektryczne przy danym urządzeniu. Zestawienie parametrów elektrycznych urządzeń chłodzenia pomieszczenia odpadków: Urządzenie 1 Agregat chłodniczy 2-Wentylator chłodniczy 3-Grzałka oszraniająca chłodnicy Razem Zasilanie Pobór mocy 230V, 1f 0,7 kw 230V, 1f 2x40 W 230V, 1f 0,8 kw 1,58 kw Uwagi Instalacje technologiczne zaplecza gastronomicznego Zaplecze gastronomiczne zasilane będzie z własnej rozdzielnicy RA umieszczonej w pomieszczeniu rozdzielni cateringowej 6/6. Instalacje elektryczne zaplecza gastronomicznego należy wykonać zgodnie z założeniami branżowymi Technologia Stołówki Przedszkolnej Zależnej Zestawienie parametrów elektrycznych zainstalowanych urządzeń zaplecza gastronomicznego. Urządzenie 1 Kuchnia z piekarnikiem pom. 2/2 2-Bemar stołowy pom. 3/2 4-Chłodziarka podstołowa pom. 6/5 5- Chłodziarko-zamrażarka pom. 2/3 Zasilanie Pobór mocy 400V, 3f 15,2 kw 230V, 1f 0,7 kw 230V, 1f 0,3 kw 230V, 1f, 0,4 kw Uwagi - 6 -

7 Z3-Młynek koloidalny 125E2-L1 pom. 3/3 Z5-Zmywarka z podstawą pom. 1/6 Pr-Chłodziarka na próbki pokarmowe pom. 1/7 Razem moc zainstalowana 230V, 1f 0,7 kw 400V, 3f 4,8 kw 230V, 1f 0,3 kw 22,4 kw 2.4 Instalacja oświetlenia terenu. Instalacja oświetlenia terenu zasilana jest osobnym obwodem wyprowadzonym z rozdzielni głównej RG. Załączanie oświetlenia następuje poprzez stycznik załączany zegarem astronomicznym. Projekt przewiduje zainstalowanie opraw oświetleniowych OPC-1 z kloszem cylindrycznym z daszkiem na słupach oświetleniowych typu SP-3. Źródłem światła są lampy metalohalogenkowe HQI-E 100W E27. Projekt przewiduje ułożenie linii kablowej YKY 5x6 mm2. Kable układać w rowie kablowym na głębokości 70 cm na 10 cm podsypce z piasku. Na całej długości kabla co 10m oraz na końcach zamocować opaski informacyjne. Kabel zasypać 10 cm warstwą piasku, następnie 15 cm warstwą ziemi i ułożyć niebieską folię kablową PCV. Wykonać uziemienie instalacji poprzez połączenie słupa oświetleniowego LS10 przy budynku bednarką Fe/Zn 25x4 z uziomem otokowym budynku. Całość robót wykonać zgodnie z normą N SEP-E Instalacja połączeń wyrównawczych W budynku projektowana jest główna szyna uziemiająca GSU. Do szyny tej podłączyć wszystkie metalowe części instalacyjne, rurociągi oraz metalowe konstrukcje i zbrojenie budynku. Połączenia z szyną wyrównawczą wykonać przy pomocy zacisków śrubowych oraz objemek dla rurociągów. Do szyny wyrównawczej podłączyć zaciski PE wszystkich rozdzielnic w budynku. 2.6 Ochrona przeciwporażeniowa Poza ochroną podstawową przed dotykiem bezpośrednim, którą spełniają obudowy i osłony urządzeń i aparatów oraz izolacja osprzętu instalacyjnego i przewodów należy wykonać ochronę dodatkową. Ochrona dodatkowa przed dotykiem pośrednim polega na samoczynnym wyłączeniu zasilania przy zwarciu. Zastosowane zabezpieczenia to : -wyłączniki instalacyjne typu S -wyłączniki przeciwporażeniowe o prądzie różnicowym 30 ma Warunkiem koniecznym po wykonaniu i podłączeniu instalacji elektrycznych jest dokonanie określonych w przepisach pomiarów elektrycznych. Protokoły z wynikami badań należy załączyć do dokumentacji powykonawczej

8 2.7 Instalacja odgromowa. Projekt przewiduje wykonanie na budynku Przedszkola instalacji odgromowej wykonanej na podstawie rysunku E-4. Przy wykonywaniu prac stosować obowiązujące normy : 1. PN-86/E-05003/01 Ochrona odgromowa obiektów budowlanych. Wymagania ogólne 2. PN-86/E-05003/02 Ochrona odgromowa obiektów budowlanych. Ochrona podstawowa 3. PN-IEC :2001 Wprowadzona norma PN-IEC :2001 nie zastępuje normy PN-86/E-05003/01. Obie normy obowiązują, a przy występowaniu rozbieżności stosujemy zasadę obowiązywania normy nowszej. Zwody pionowe i poziome należy wykonać z drutu Fe/Zn o przekroju 8 mm. Jako zwody należy stosować: zewnętrzne warstwy metalowe pokrycia dachowego wewnętrzne warstwy metalowe pokrycia dachowego oraz metalowe dźwigary, jeżeli zewnętrzne warstwy pokrycia są niepalne lub trudno zapalne, zbrojenia żelbetowego pokrycia dachu, wszystkie elementy metalowe wystające ponad dach, zewnętrzne warstwy metalowe pokrycia ścian bocznych jako zwody Jako przewody odprowadzające należy wykorzystywać zbrojenia żelbetowe słupów nośnych stalowe słupy i stalowe konstrukcje nośne, warstwy metalowe ścian zewnętrznych oraz pionowe elementy metalowe umieszczone na zewnętrznych ścianach obiektów. Jako uziomy naturalne należy wykorzystywać: metalowe podziemne części chronionych obiektów budowlanych i urządzeń technologicznych jeżeli są nie izolowane od ziemi, 2.8 Instalacja telefoniczna Projekt przewiduje wyposażenie budynku w wewnętrzną instalację telefoniczną zakończoną gniazdem podtynkowym w systemie modułowym z gniazdem wtykowym 230 V umożliwiającym podłączenie centralki telefonu bezprzewodowego

9 Instalację należy wykonać przewodem typu YTKSY 3x2x0,5. Dla przyłączenia zewnętrznej sieci kablowej należy ułożyć rurę osłonową o średnicy 75 mm do pomieszczenia Rozdzielni elektrycznej nr 1/8. Wszystkie instalacje teletechniczne należy prowadzić w oddzielnych od instalacji prądowych ciągach i pionach. 2.9 Instalacja RTV-Sat Projekt przewiduje wyposażenie budynku w wewnętrzną instalację telewizyjną, przystosowaną do odbioru sygnałów RTV-SAT z sieci kablowej. Instalację należy wykonać przewodem TVC TVGT80-VC. W przypadku wyboru do montażu innego typu przewodu należy dobrać przewód o równoważnych parametrach z zaprojektowanym. Dla przyłączenia zewnętrznej sieci kablowej należy ułożyć rurę osłonową o średnicy 75 mm do pomieszczenia Rozdzielni elektrycznej nr 1/ Instalacje sygnalizacyjne wejścia Projekt przewiduje wykonanie w budynku instalacji domofonowej z elektrozaczepem zamontowanym w drzwiach wejściowych do Przedszkola. Instalację należy wykonać przewodem typu YTDY 5x2x0,5. W przypadku wyboru do montażu innego typu przewodu należy dobrać przewód o równoważnych parametrach z zaprojektowanym. 3 Oświetlenie Przedszkola w Konarzewie. Projekt przewiduje wykonanie instalacji oświetlenia Przedszkola zgodnie z obowiązującymi Polskimi Normami : PN-EN Światło i oświetlenie, Oświetlenie miejsc pracy, Część 1: Miejsca pracy we wnętrzach oraz opracowanymi dla budynku Przedszkola Wymaganiami Ochrony Przeciwpożarowej Szczegółowe obliczenia parametrów oświetlenia zamieszczono w rozdziale

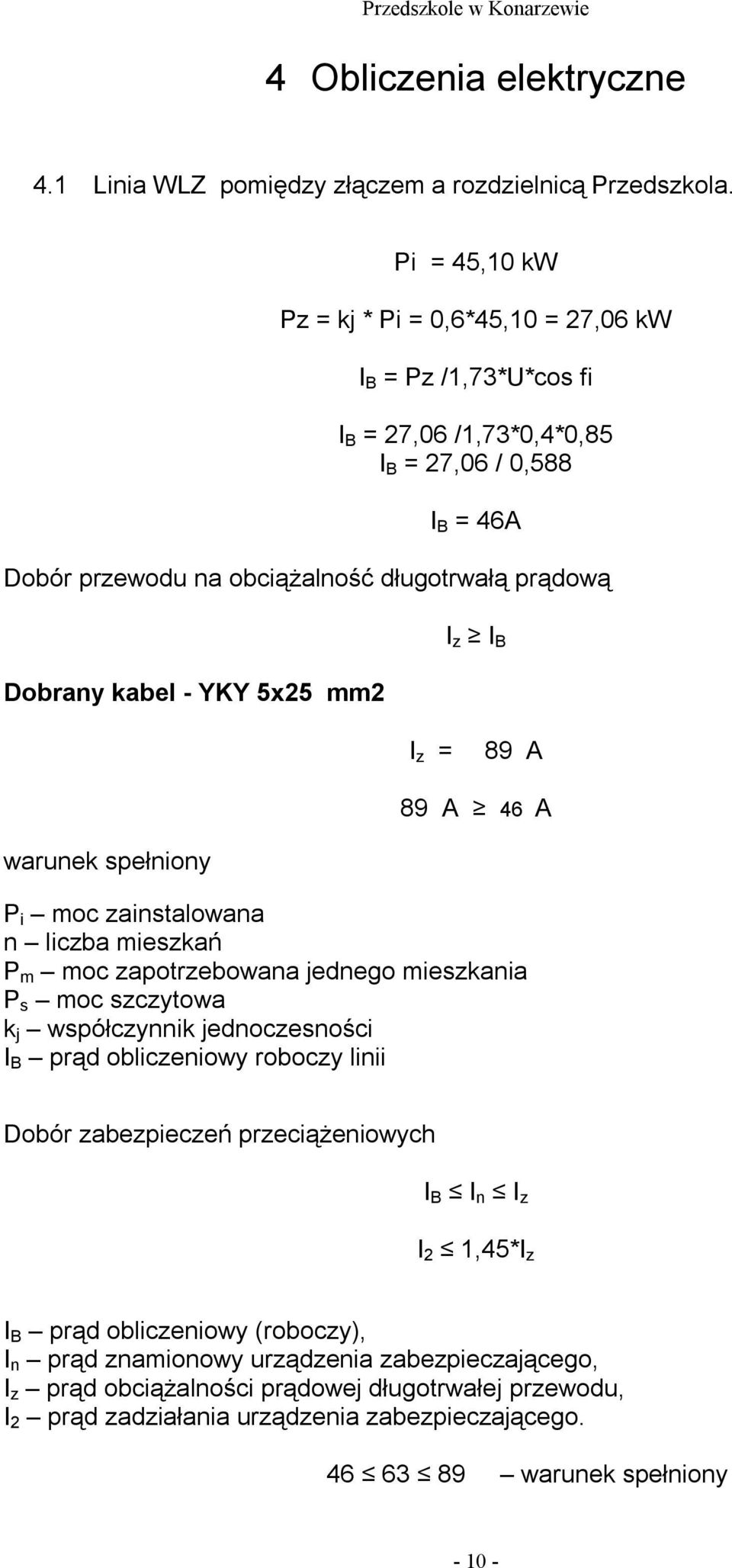

10 4 Obliczenia elektryczne 4.1 Linia WLZ pomiędzy złączem a rozdzielnicą Przedszkola. Pi = 45,10 kw Pz = kj * Pi = 0,6*45,10 = 27,06 kw I B = Pz /1,73*U*cos fi I B = 27,06 /1,73*0,4*0,85 I B = 27,06 / 0,588 I B = 46A Dobór przewodu na obciążalność długotrwałą prądową Dobrany kabel - YKY 5x25 mm2 I z I B I z = 89 A 89 A 46 A warunek spełniony P i moc zainstalowana n liczba mieszkań P m moc zapotrzebowana jednego mieszkania P s moc szczytowa k j współczynnik jednoczesności I B prąd obliczeniowy roboczy linii Dobór zabezpieczeń przeciążeniowych I B I n I z I 2 1,45*I z I B prąd obliczeniowy (roboczy), I n prąd znamionowy urządzenia zabezpieczającego, I z prąd obciążalności prądowej długotrwałej przewodu, I 2 prąd zadziałania urządzenia zabezpieczającego warunek spełniony

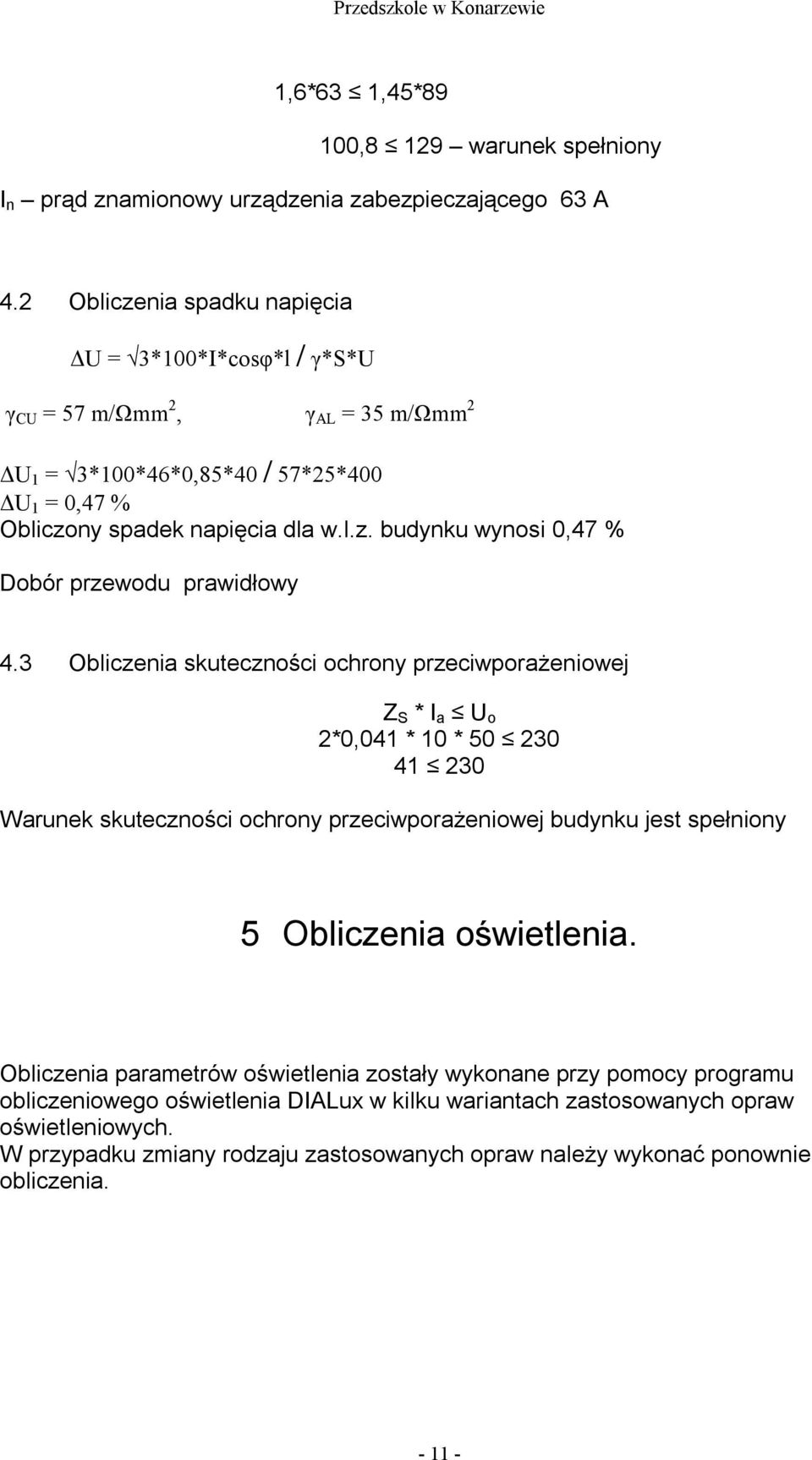

11 1,6*63 1,45*89 100,8 129 warunek spełniony I n prąd znamionowy urządzenia zabezpieczającego 63 A 4.2 Obliczenia spadku napięcia ΔU = 3*100*I*cosφ*l / γ*s*u γ CU = 57 m/ωmm 2, γ AL = 35 m/ωmm 2 ΔU 1 = 3*100*46*0,85*40 / 57*25*400 ΔU 1 = 0,47 % Obliczony spadek napięcia dla w.l.z. budynku wynosi 0,47 % Dobór przewodu prawidłowy 4.3 Obliczenia skuteczności ochrony przeciwporażeniowej Z S * I a U o 2*0,041 * 10 * Warunek skuteczności ochrony przeciwporażeniowej budynku jest spełniony 5 Obliczenia oświetlenia. Obliczenia parametrów oświetlenia zostały wykonane przy pomocy programu obliczeniowego oświetlenia DIALux w kilku wariantach zastosowanych opraw oświetleniowych. W przypadku zmiany rodzaju zastosowanych opraw należy wykonać ponownie obliczenia

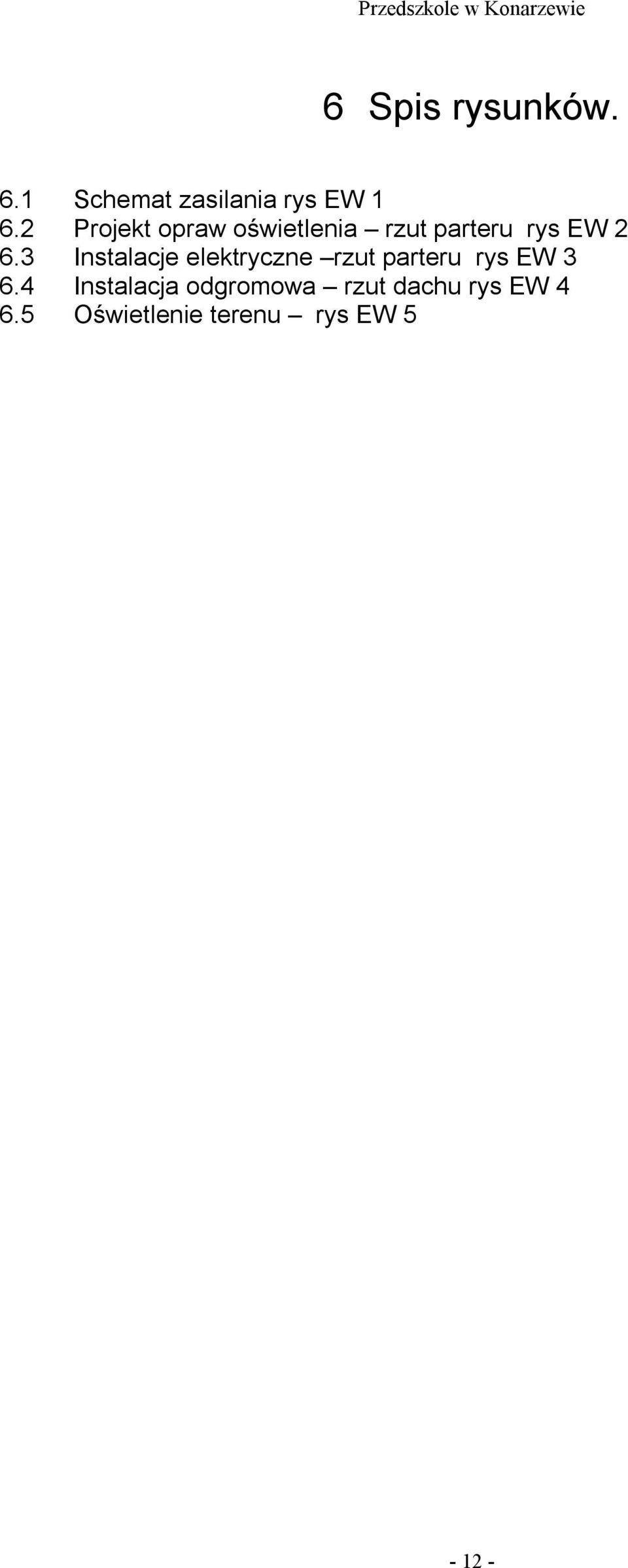

12 6 Spis rysunków. 6.1 Schemat zasilania rys EW Projekt opraw oświetlenia rzut parteru rys EW Instalacje elektryczne rzut parteru rys EW Instalacja odgromowa rzut dachu rys EW Oświetlenie terenu rys EW

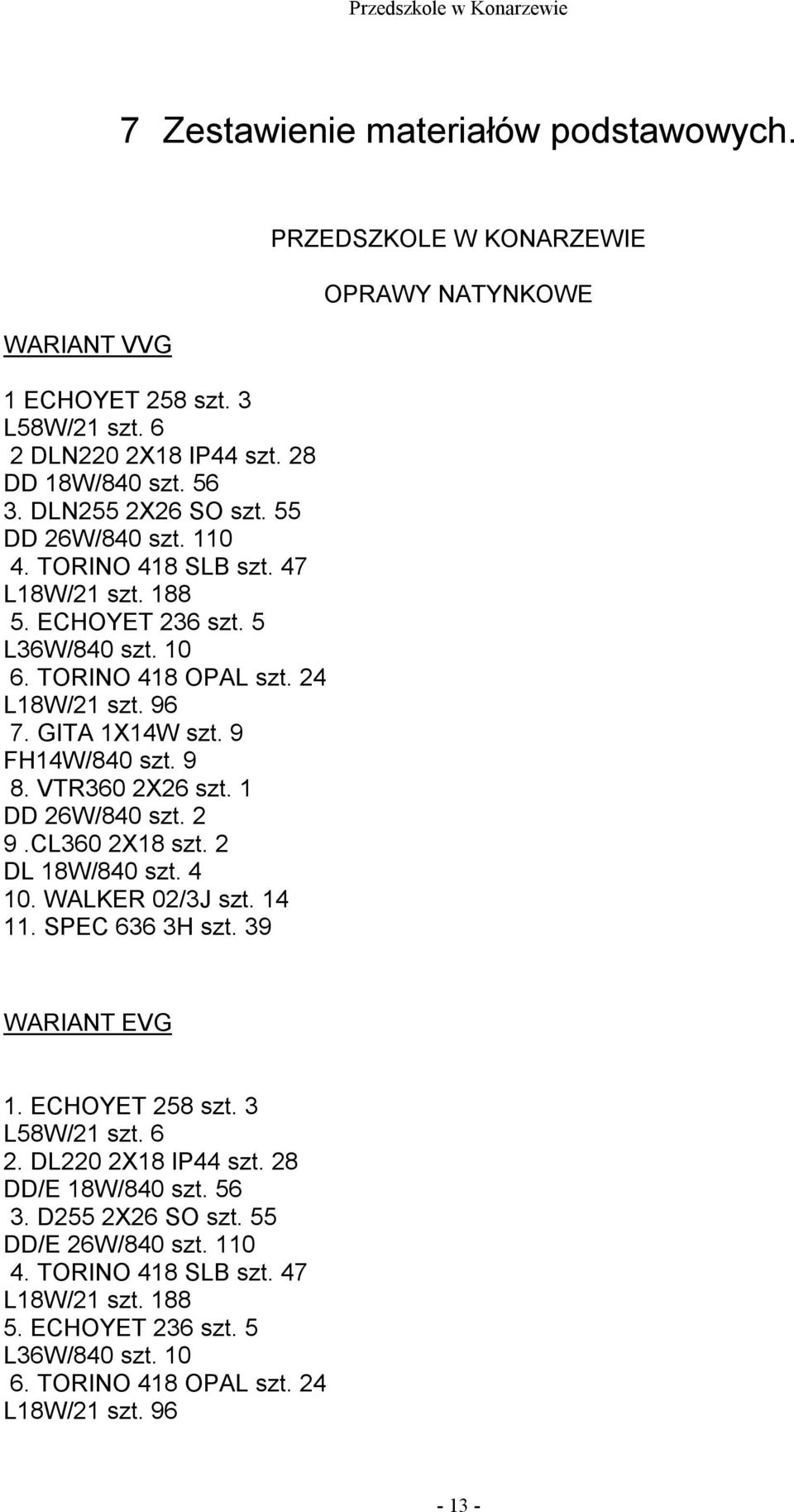

13 7 Zestawienie materiałów podstawowych. WARIANT VVG 1 ECHOYET 258 szt. 3 L58W/21 szt. 6 2 DLN220 2X18 IP44 szt. 28 DD 18W/840 szt DLN255 2X26 SO szt. 55 DD 26W/840 szt TORINO 418 SLB szt. 47 L18W/21 szt ECHOYET 236 szt. 5 L36W/840 szt TORINO 418 OPAL szt. 24 L18W/21 szt GITA 1X14W szt. 9 FH14W/840 szt VTR360 2X26 szt. 1 DD 26W/840 szt. 2 9.CL360 2X18 szt. 2 DL 18W/840 szt WALKER 02/3J szt SPEC 636 3H szt. 39 PRZEDSZKOLE W KONARZEWIE OPRAWY NATYNKOWE WARIANT EVG 1. ECHOYET 258 szt. 3 L58W/21 szt DL220 2X18 IP44 szt. 28 DD/E 18W/840 szt D255 2X26 SO szt. 55 DD/E 26W/840 szt TORINO 418 SLB szt. 47 L18W/21 szt ECHOYET 236 szt. 5 L36W/840 szt TORINO 418 OPAL szt. 24 L18W/21 szt

14 7. GITA 1X14W szt. 9 FH14W/840 szt VTR360 2X26 szt. 1 DD/E 26W/840 szt CL360 2X18 szt. 2 DL 18W/840 szt WALKER 02/3J szt SPEC 636 3H szt. 39 WARIANTY OPRAW DLA SAL PREDSZKOLNYCH W2. IOLA 2X55 IN EVG szt. 47 DL55W/840 szt. 94 W3. BRAVO 4X18 OPAL VVG szt. 47 BRAVO 4X18 OPAL EVG szt. 47 L18W/840 szt. 188 W4. IOLA 2X36 IN EVG szt. 47 IOLA 2X36 IN EVG szt. 47 DL36W/840 szt. 94 WARIANT VVG 1. ECHOYET 258 szt. 3 L58W/21 szt DL220 2X18 IP44 szt. 28 DD 18W/840 szt DL220 2X26 SO szt. 55 DD 26W/840 szt PISA 418 SLA szt. 47 L18W/21 szt ECHOYET 236 szt. 5 L36W/840 szt TORINO 418 OPAL szt. 24 L18W/21 szt GITA 1X14W szt. 9 FH14W/840 szt VTR360 2X26 szt. 1 DD 26W/840 szt CL360 2X18 szt. 2 DL 18W/840 szt WALKER 02/3J szt SPEC 636 3H szt. 39 WARIANT EVG 1. ECHOYET 258 szt. 3 L58W/21 szt DL220 2X18 IP44 szt. 28 OPRAWY WPUSZCZANE (GK)

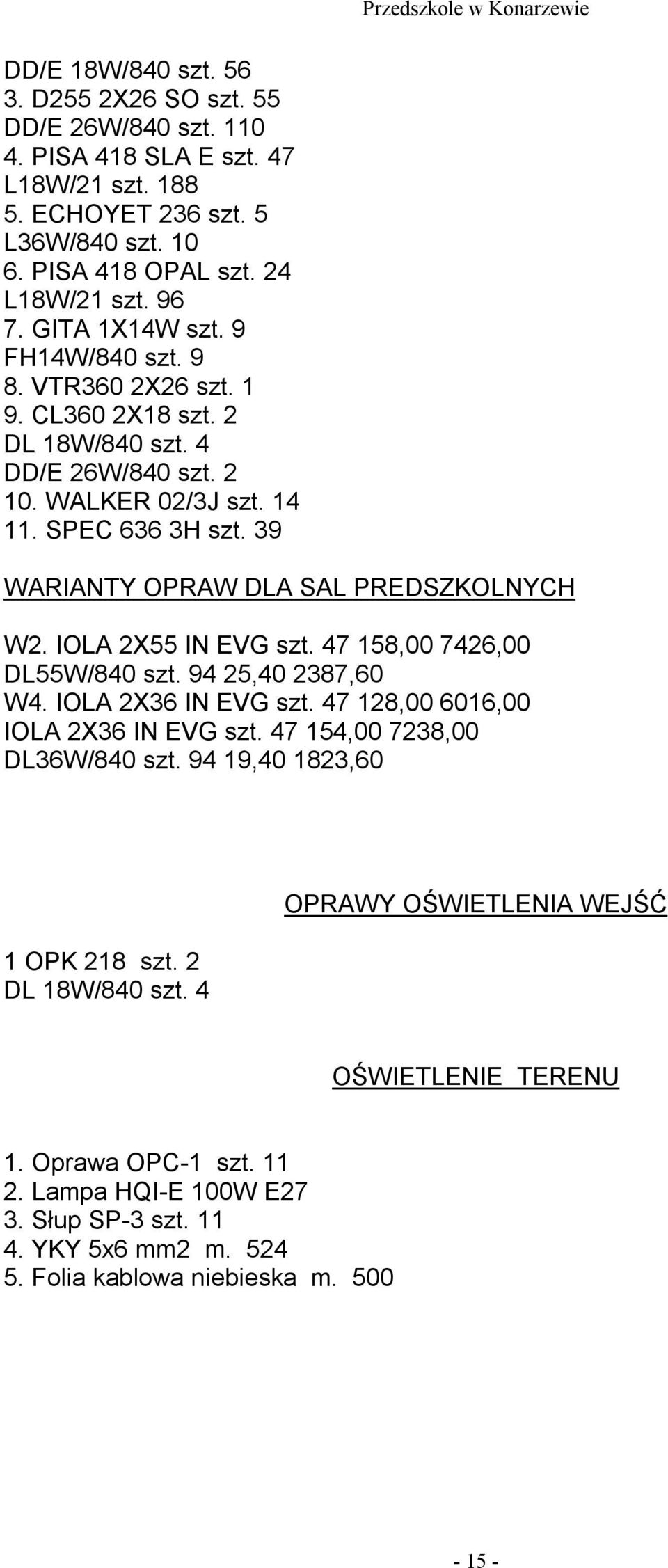

15 DD/E 18W/840 szt D255 2X26 SO szt. 55 DD/E 26W/840 szt PISA 418 SLA E szt. 47 L18W/21 szt ECHOYET 236 szt. 5 L36W/840 szt PISA 418 OPAL szt. 24 L18W/21 szt GITA 1X14W szt. 9 FH14W/840 szt VTR360 2X26 szt CL360 2X18 szt. 2 DL 18W/840 szt. 4 DD/E 26W/840 szt WALKER 02/3J szt SPEC 636 3H szt. 39 WARIANTY OPRAW DLA SAL PREDSZKOLNYCH W2. IOLA 2X55 IN EVG szt , ,00 DL55W/840 szt , ,60 W4. IOLA 2X36 IN EVG szt , ,00 IOLA 2X36 IN EVG szt , ,00 DL36W/840 szt , ,60 1 OPK 218 szt. 2 DL 18W/840 szt. 4 OPRAWY OŚWIETLENIA WEJŚĆ OŚWIETLENIE TERENU 1. Oprawa OPC-1 szt Lampa HQI-E 100W E27 3. Słup SP-3 szt YKY 5x6 mm2 m Folia kablowa niebieska m

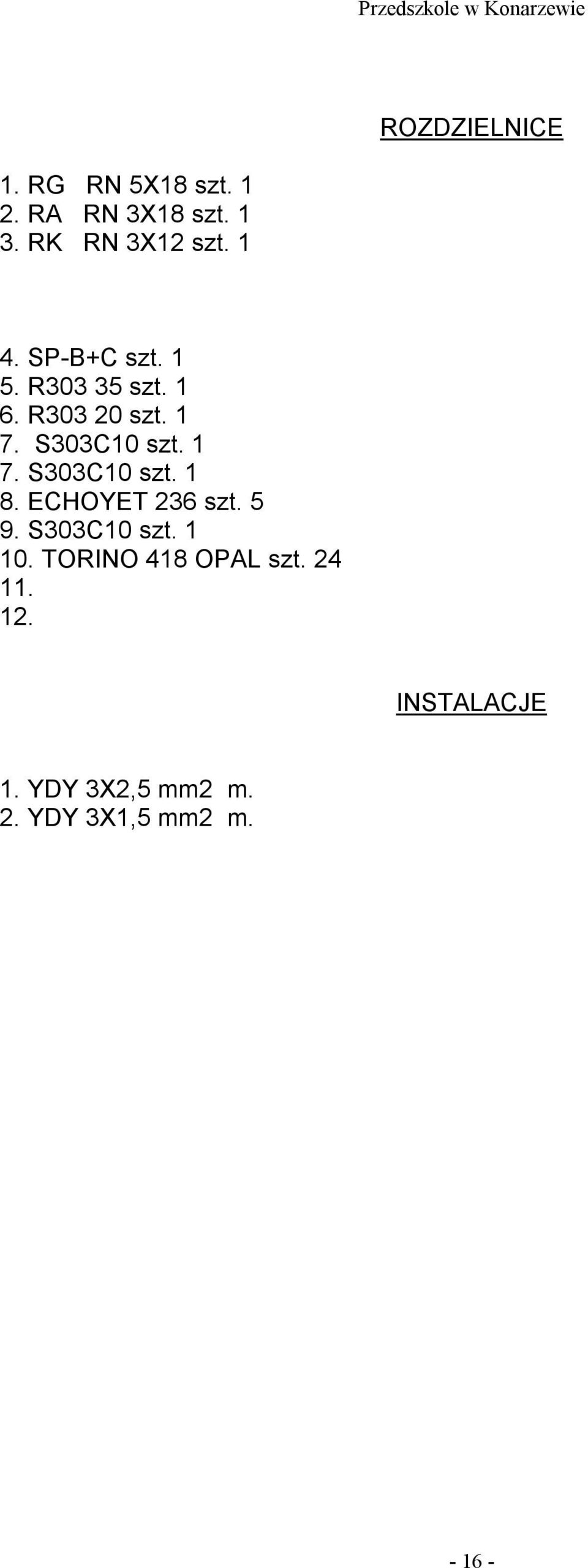

16 ROZDZIELNICE 1. RG RN 5X18 szt RA RN 3X18 szt RK RN 3X12 szt SP-B+C szt R szt R szt S303C10 szt S303C10 szt ECHOYET 236 szt S303C10 szt TORINO 418 OPAL szt INSTALACJE 1. YDY 3X2,5 mm2 m. 2. YDY 3X1,5 mm2 m
