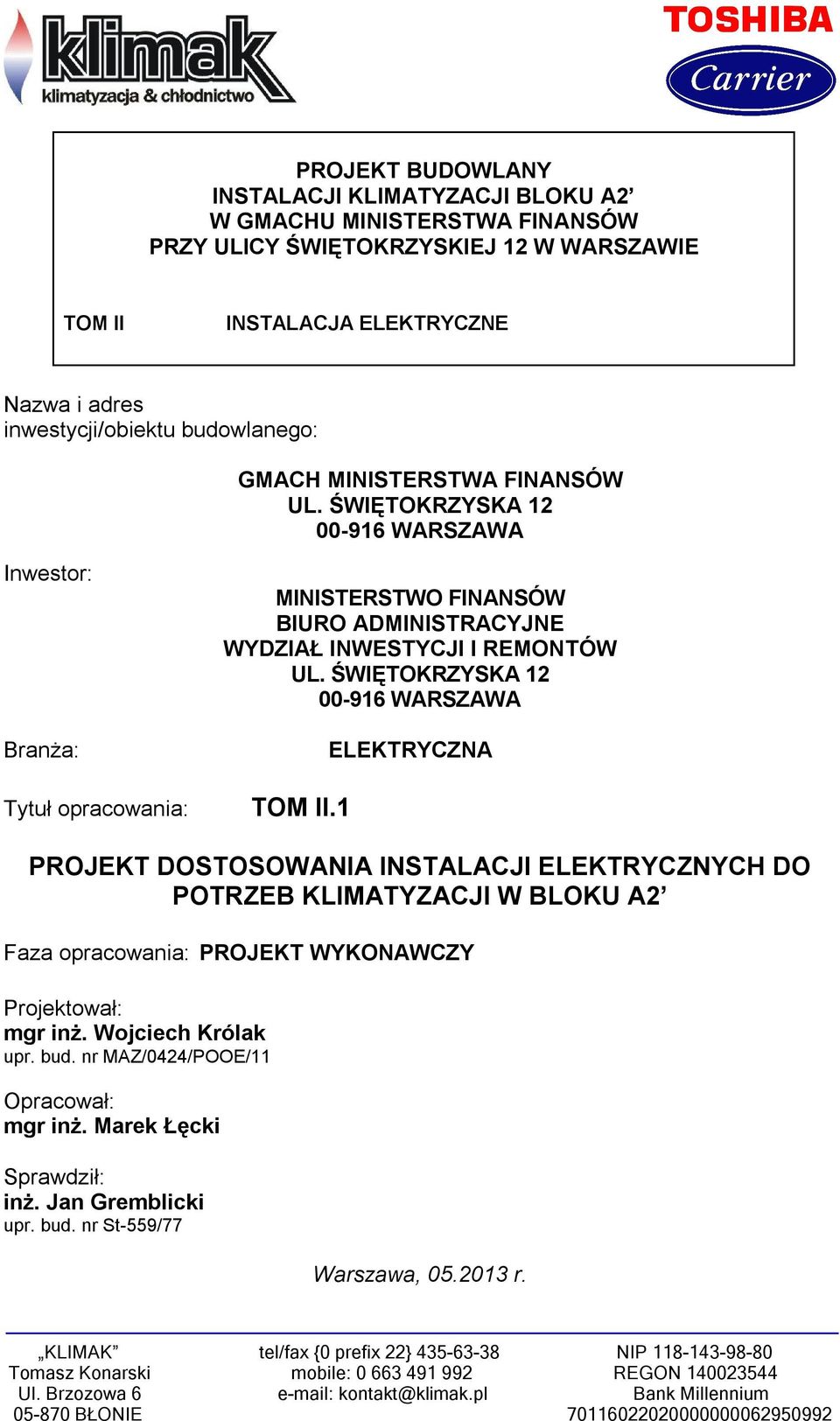

1 PROJEKT BUDOWLANY INSTALACJI KLIMATYZACJI BLOKU A2 W GMACHU MINISTERSTWA FINANSÓW PRZY ULICY ŚWIĘTOKRZYSKIEJ 12 W WARSZAWIE TOM II INSTALACJA EKTRYCZNE Nazwa i adres inwestycji/obiektu budowlanego: GMACH MINISTERSTWA FINANSÓW UL. ŚWIĘTOKRZYSKA WARSZAWA Inwestor: Branża: Tytuł opracowania: MINISTERSTWO FINANSÓW BIURO ADMINISTRACYJNE WYDZIAŁ INWESTYCJI I REMONTÓW UL. ŚWIĘTOKRZYSKA WARSZAWA TOM II.1 EKTRYCZNA PROJEKT DOSTOSOWANIA INSTALACJI EKTRYCZNYCH DO POTRZEB KLIMATYZACJI W BLOKU A2 Faza opracowania: PROJEKT WYKONAWCZY Projektował: mgr inż. Wojciech Królak upr. bud. nr MAZ/0424/POOE/11 Opracował: mgr inż. Marek Łęcki Sprawdził: inż. Jan Gremblicki upr. bud. nr St-559/77 Warszawa, r.

ŚWIĘTOKRZYSKA 12 00-916 WARSZAWA Inwestor: Branża: Tytuł opracowania: MINISTERSTWO FINANSÓW BIURO ADMINISTRACYJNE WYDZIAŁ INWESTYCJI I REMONTÓW UL.

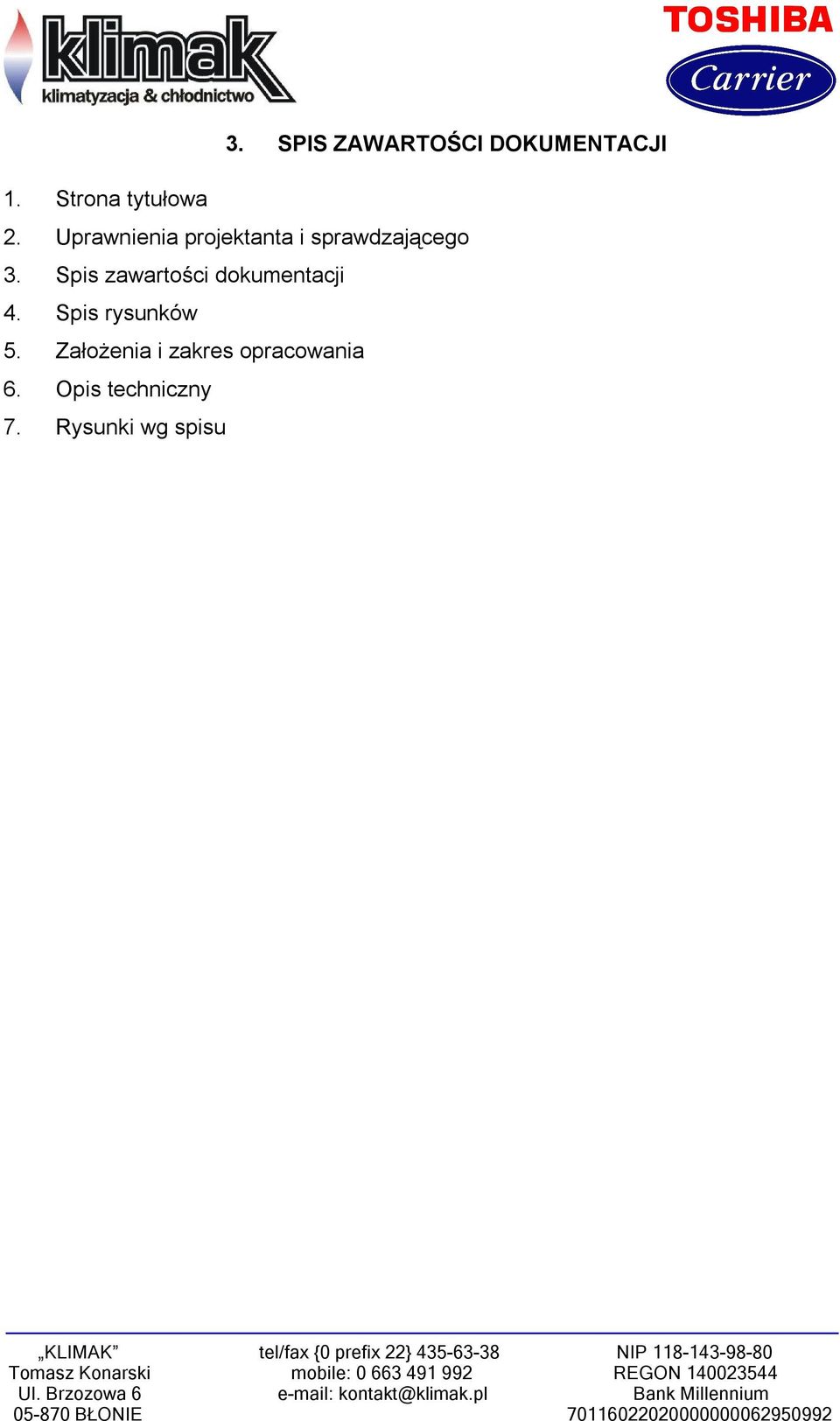

2 3. SPIS ZAWARTOŚCI DOKUMENTACJI 1. Strona tytułowa 2. Uprawnienia projektanta i sprawdzającego 3. Spis zawartości dokumentacji 4. Spis rysunków 5. Założenia i zakres opracowania 6. Opis techniczny 7. Rysunki wg spisu

Spis zawartości dokumentacji 4. Spis rysunków 5.

3 4. SPIS RYSUNKÓW L.p. Numer 1. MF-A MF-A MF-A MF-A MF-A MF-A2- PDD- 7. MF-A2- SCH1-8. MF-A2- SCH2-9. MF-A MF-A MF-A MF-A2-04- Tytuł rysunku Rzut parteru A2. Rzut 1 piętra A2. Rzut 2 piętra A2. Rzut 3 piętra A2. Rzut 4 piętra A2. Rzut poddasza A2. Plan instalacji zasilania zewnętrznych jednostek A2 Schematy strukturalne zasilania wewnętrznych jednostek z siłowych rozdzielnic piętrowych A2 Schemat strukturalny zasilania urządzeń klimatyzacji na poddaszu z rozdzielnicy R5102 Rzut parteru A2. Rzut 2 piętra A2. Rzut 3 piętra A2. Rzut 4 piętra A2.

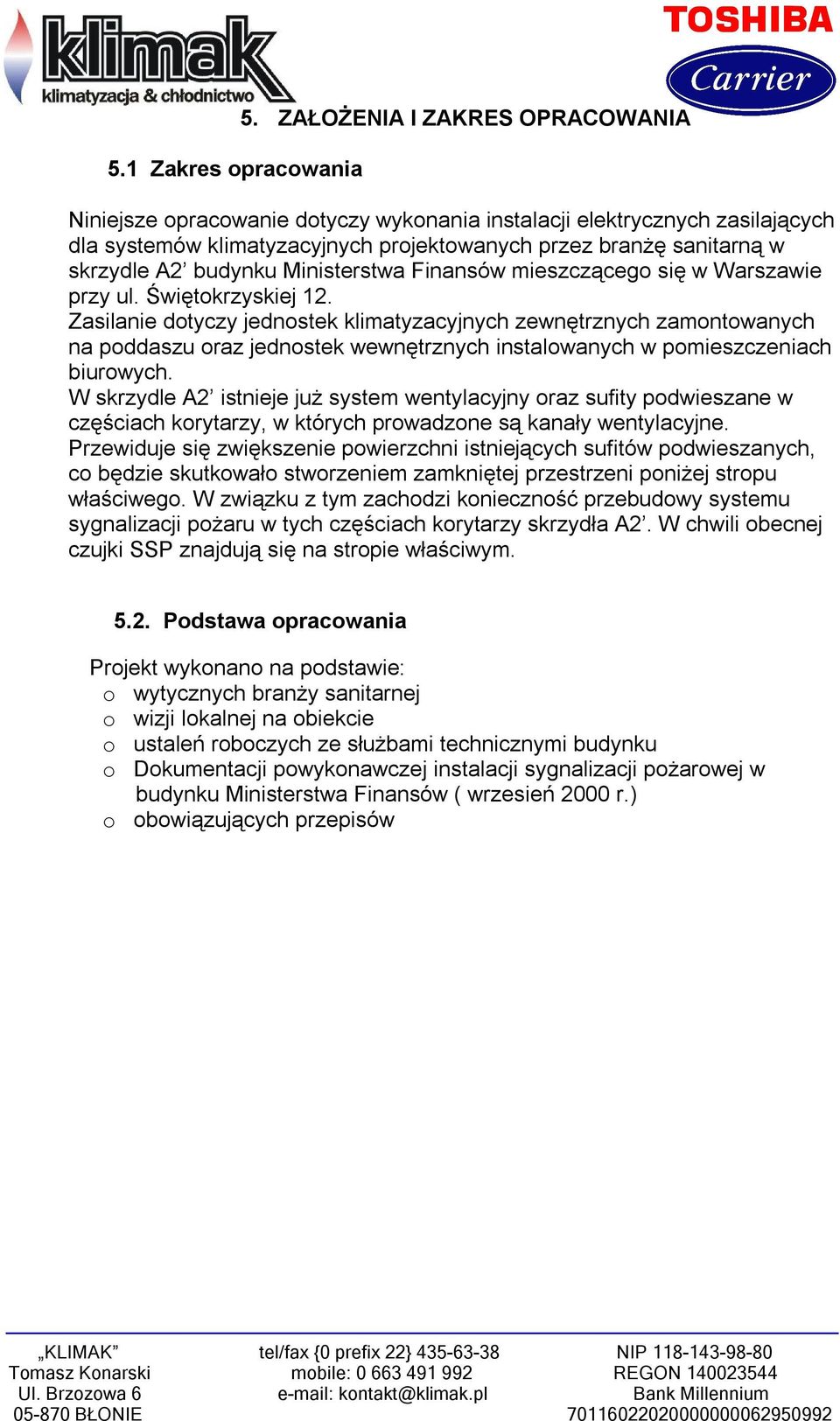

4 5.1 Zakres opracowania 5. ZAŁOŻENIA I ZAKRES OPRACOWANIA Niniejsze opracowanie dotyczy wykonania instalacji elektrycznych zasilających dla systemów projektowanych przez branżę sanitarną w skrzydle A2 budynku Ministerstwa Finansów mieszczącego się w Warszawie przy ul. Świętokrzyskiej 12. Zasilanie dotyczy jednostek zewnętrznych zamontowanych na poddaszu oraz jednostek wewnętrznych instalowanych w pomieszczeniach biurowych. W skrzydle A2 istnieje już system wentylacyjny oraz sufity podwieszane w częściach korytarzy, w których prowadzone są kanały wentylacyjne. Przewiduje się zwiększenie powierzchni istniejących sufitów podwieszanych, co będzie skutkowało stworzeniem zamkniętej przestrzeni poniżej stropu właściwego. W związku z tym zachodzi konieczność przebudowy systemu sygnalizacji pożaru w tych częściach korytarzy skrzydła A2. W chwili obecnej czujki znajdują się na stropie właściwym Podstawa opracowania Projekt wykonano na podstawie: o wytycznych branży sanitarnej o wizji lokalnej na obiekcie o ustaleń roboczych ze służbami technicznymi budynku o Dokumentacji powykonawczej instalacji sygnalizacji pożarowej w budynku Ministerstwa Finansów ( wrzesień 2000 r.) o obowiązujących przepisów

Finansów mieszczącego się w Warszawie przy ul. Świętokrzyskiej 12.

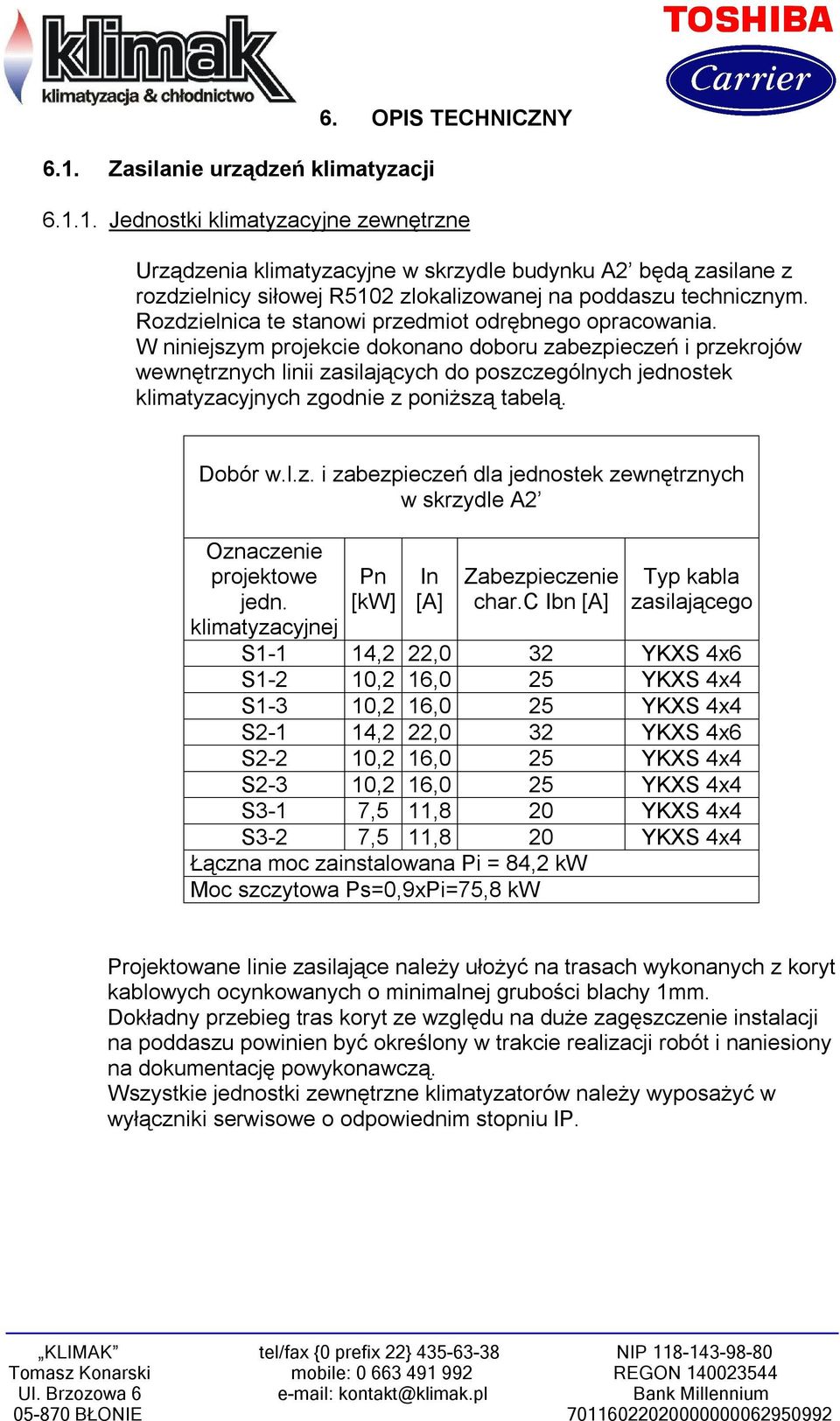

5 6.1. Zasilanie urządzeń klimatyzacji 6. OPIS TECHNICZNY Jednostki klimatyzacyjne zewnętrzne Urządzenia klimatyzacyjne w skrzydle budynku A2 będą zasilane z rozdzielnicy siłowej R5102 zlokalizowanej na poddaszu technicznym. Rozdzielnica te stanowi przedmiot odrębnego opracowania. W niniejszym projekcie dokonano doboru zabezpieczeń i przekrojów wewnętrznych linii zasilających do poszczególnych jednostek zgodnie z poniższą tabelą. Dobór w.l.z. i zabezpieczeń dla jednostek zewnętrznych w skrzydle A2 Oznaczenie projektowe jedn. klimatyzacyjnej Pn [kw] In [A] Zabezpieczenie char.c Ibn [A] Typ kabla zasilającego S1-1 14,2 22,0 32 YKXS 4x6 S1-2 10,2 16,0 25 YKXS 4x4 S1-3 10,2 16,0 25 YKXS 4x4 S2-1 14,2 22,0 32 YKXS 4x6 S2-2 10,2 16,0 25 YKXS 4x4 S2-3 10,2 16,0 25 YKXS 4x4 S3-1 7,5 11,8 20 YKXS 4x4 S3-2 7,5 11,8 20 YKXS 4x4 Łączna moc zainstalowana Pi = 84,2 kw Moc szczytowa Ps=0,9xPi=75,8 kw Projektowane linie zasilające należy ułożyć na trasach wykonanych z koryt kablowych ocynkowanych o minimalnej grubości blachy 1mm. Dokładny przebieg tras koryt ze względu na duże zagęszczenie instalacji na poddaszu powinien być określony w trakcie realizacji robót i naniesiony na dokumentację powykonawczą. Wszystkie jednostki zewnętrzne klimatyzatorów należy wyposażyć w wyłączniki serwisowe o odpowiednim stopniu IP.

W niniejszym projekcie dokonano doboru zabezpieczeń i przekrojów wewnętrznych linii zasilających do poszczególnych jednostek zgodnie z poniższą tabelą. Dobór w.l.z. i zabezpieczeń dla jednostek zewnętrznych w skrzydle A2 Oznaczenie projektowe jedn.

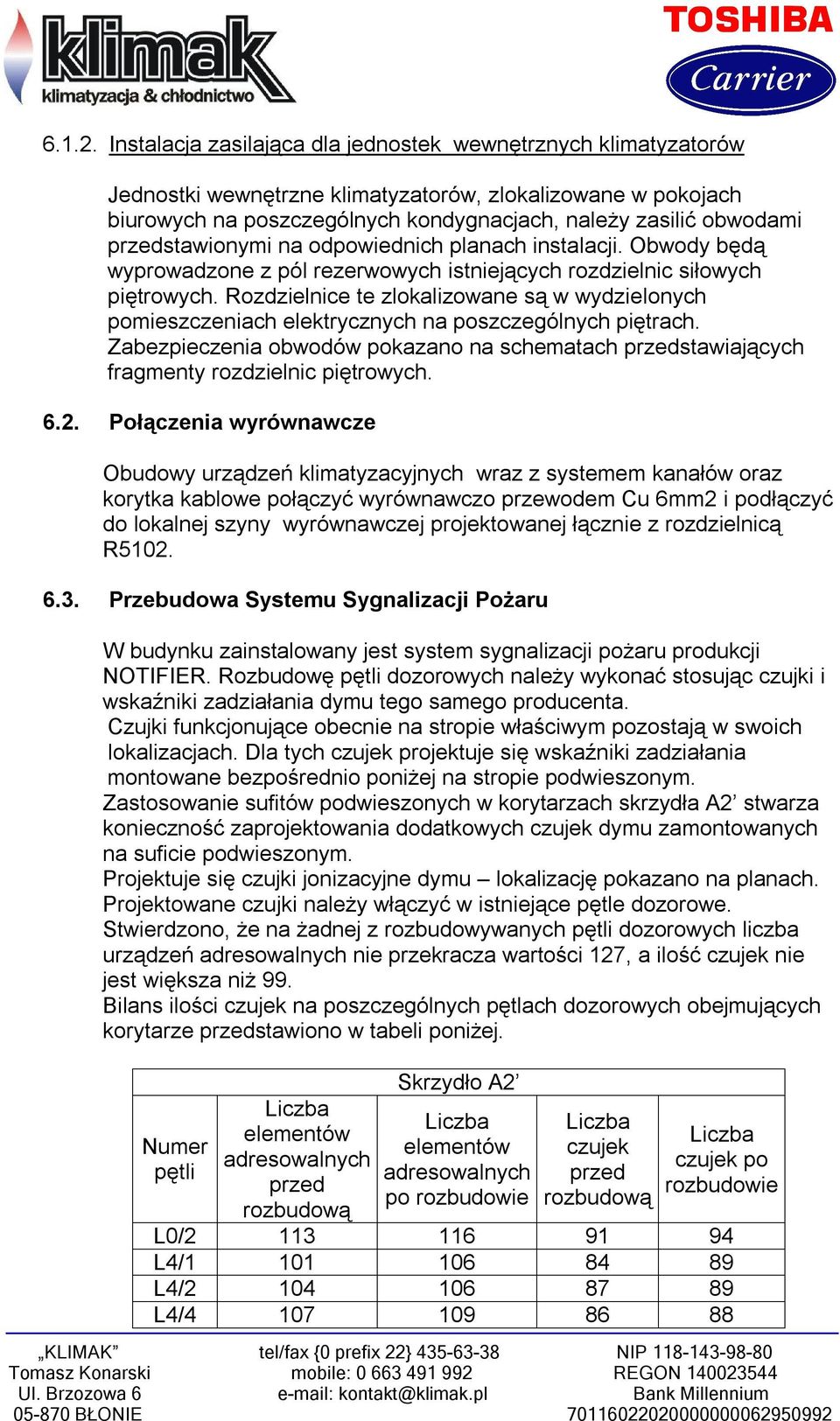

6 Instalacja zasilająca dla jednostek wewnętrznych klimatyzatorów Jednostki wewnętrzne klimatyzatorów, zlokalizowane w pokojach biurowych na poszczególnych kondygnacjach, należy zasilić obwodami przedstawionymi na odpowiednich planach instalacji. Obwody będą wyprowadzone z pól rezerwowych istniejących rozdzielnic siłowych piętrowych. Rozdzielnice te zlokalizowane są w wydzielonych pomieszczeniach elektrycznych na poszczególnych piętrach. Zabezpieczenia obwodów pokazano na schematach przedstawiających fragmenty rozdzielnic piętrowych Połączenia wyrównawcze Obudowy urządzeń wraz z systemem kanałów oraz korytka kablowe połączyć wyrównawczo przewodem Cu 6mm2 i podłączyć do lokalnej szyny wyrównawczej projektowanej łącznie z rozdzielnicą R Przebudowa Systemu Sygnalizacji Pożaru W budynku zainstalowany jest system sygnalizacji pożaru produkcji NOTIFIER. Rozbudowę pętli dozorowych należy wykonać stosując czujki i wskaźniki zadziałania dymu tego samego producenta. Czujki funkcjonujące obecnie na stropie właściwym pozostają w swoich lokalizacjach. Dla tych czujek projektuje się wskaźniki zadziałania montowane bezpośrednio poniżej na stropie podwieszonym. Zastosowanie sufitów podwieszonych w korytarzach skrzydła A2 stwarza konieczność zaprojektowania dodatkowych czujek dymu zamontowanych na suficie podwieszonym. Projektuje się czujki jonizacyjne dymu lokalizację pokazano na planach. Projektowane czujki należy włączyć w istniejące pętle dozorowe. Stwierdzono, że na żadnej z rozbudowywanych pętli dozorowych liczba urządzeń adresowalnych nie przekracza wartości 127, a ilość czujek nie jest większa niż 99. Bilans ilości czujek na poszczególnych pętlach dozorowych obejmujących korytarze przedstawiono w tabeli poniżej. Numer pętli elementów adresowalnych przed rozbudową Skrzydło A2 elementów adresowalnych po rozbudowie czujek przed rozbudową czujek po rozbudowie L0/ L4/ L4/ L4/

przedstawionymi na odpowiednich planach instalacji. Obwody będą wyprowadzone z pól rezerwowych istniejących rozdzielnic siłowych piętrowych.

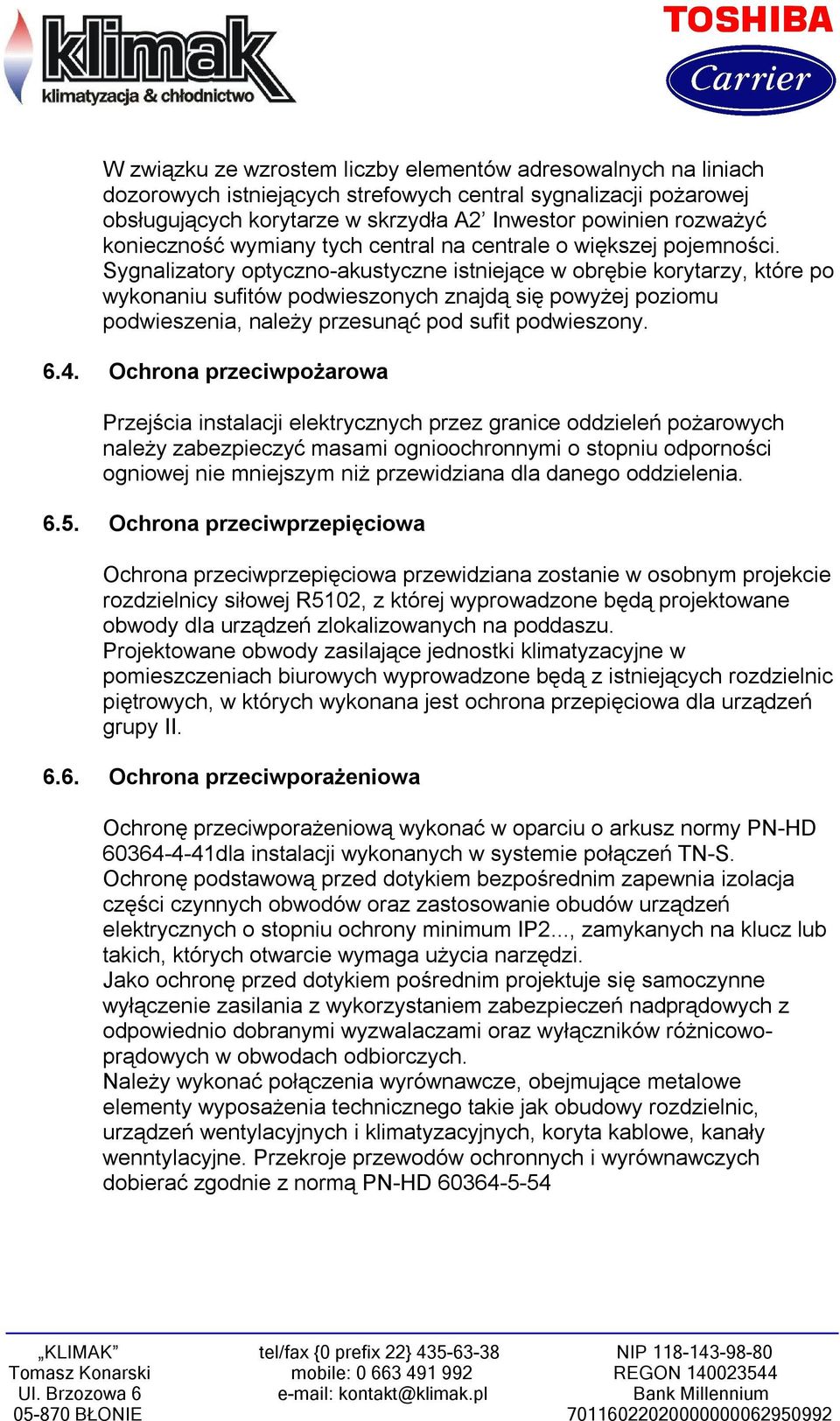

7 W związku ze wzrostem liczby elementów adresowalnych na liniach dozorowych istniejących strefowych central sygnalizacji pożarowej obsługujących korytarze w skrzydła A2 Inwestor powinien rozważyć konieczność wymiany tych central na centrale o większej pojemności. Sygnalizatory optyczno-akustyczne istniejące w obrębie korytarzy, które po wykonaniu sufitów podwieszonych znajdą się powyżej poziomu podwieszenia, należy przesunąć pod sufit podwieszony Ochrona przeciwpożarowa Przejścia instalacji elektrycznych przez granice oddzieleń pożarowych należy zabezpieczyć masami ognioochronnymi o stopniu odporności ogniowej nie mniejszym niż przewidziana dla danego oddzielenia Ochrona przeciwprzepięciowa Ochrona przeciwprzepięciowa przewidziana zostanie w osobnym projekcie rozdzielnicy siłowej R5102, z której wyprowadzone będą projektowane obwody dla urządzeń zlokalizowanych na poddaszu. Projektowane obwody zasilające jednostki klimatyzacyjne w pomieszczeniach biurowych wyprowadzone będą z istniejących rozdzielnic piętrowych, w których wykonana jest ochrona przepięciowa dla urządzeń grupy II Ochrona przeciwporażeniowa Ochronę przeciwporażeniową wykonać w oparciu o arkusz normy PN-HD dla instalacji wykonanych w systemie połączeń TN-S. Ochronę podstawową przed dotykiem bezpośrednim zapewnia izolacja części czynnych obwodów oraz zastosowanie obudów urządzeń elektrycznych o stopniu ochrony minimum IP2..., zamykanych na klucz lub takich, których otwarcie wymaga użycia narzędzi. Jako ochronę przed dotykiem pośrednim projektuje się samoczynne wyłączenie zasilania z wykorzystaniem zabezpieczeń nadprądowych z odpowiednio dobranymi wyzwalaczami oraz wyłączników różnicowoprądowych w obwodach odbiorczych. Należy wykonać połączenia wyrównawcze, obejmujące metalowe elementy wyposażenia technicznego takie jak obudowy rozdzielnic, urządzeń wentylacyjnych i, koryta kablowe, kanały wenntylacyjne. Przekroje przewodów ochronnych i wyrównawczych dobierać zgodnie z normą PN-HD

Sygnalizatory optyczno-akustyczne istniejące w obrębie korytarzy, które po wykonaniu sufitów podwieszonych znajdą się powyżej poziomu podwieszenia, należy przesunąć pod sufit podwieszony. 6.4.
