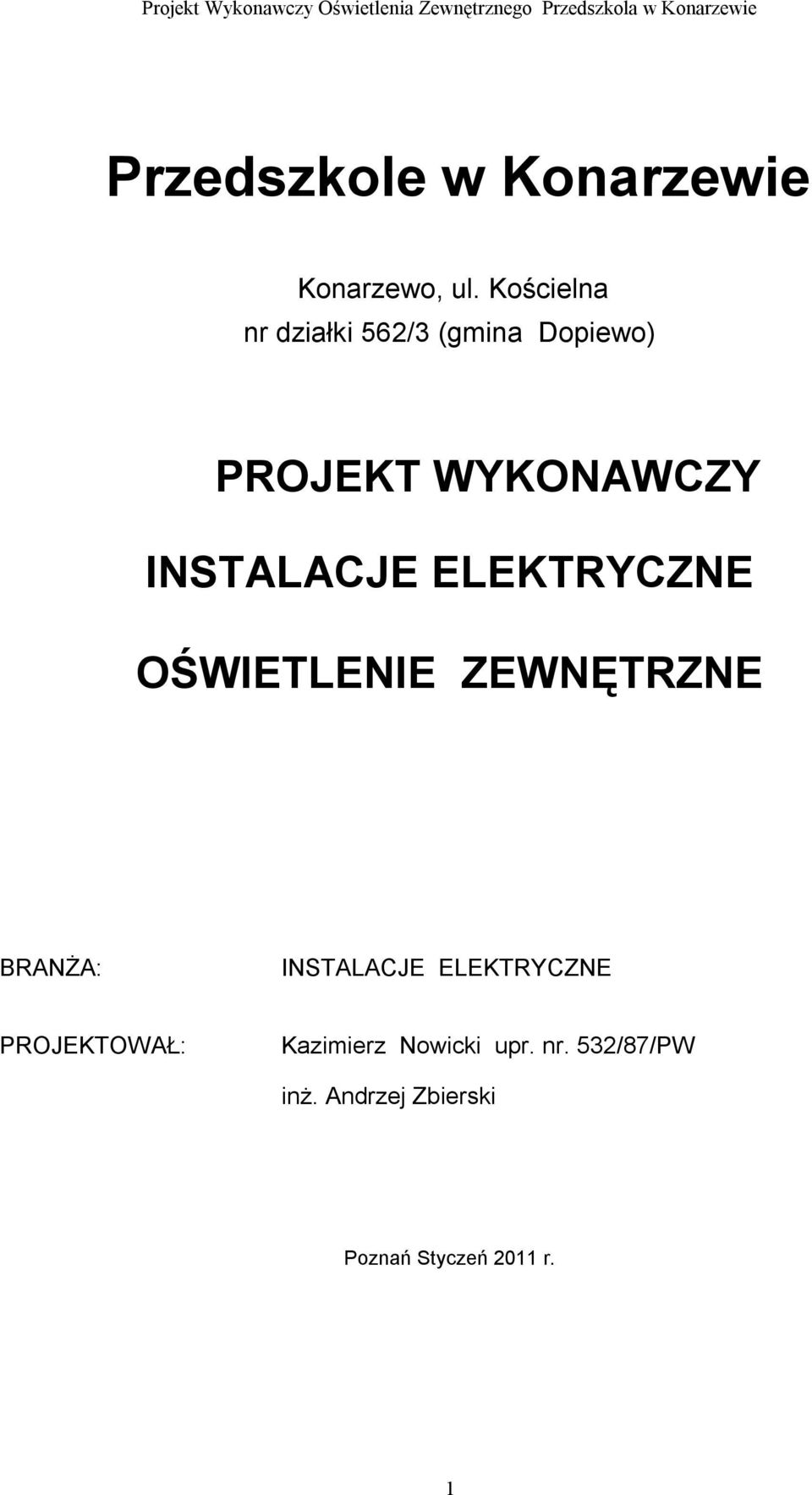

1 Projekt Wykonawczy Oświetlenia Zewnętrznego Przedszkola w Konarzewie Przedszkole w Konarzewie Konarzewo, ul. Kościelna nr działki 562/3 (gmina Dopiewo) PROJEKT WYKONAWCZY INSTALACJE ELEKTRYCZNE OŚWIETLENIE ZEWNĘTRZNE BRANŻA: INSTALACJE ELEKTRYCZNE PROJEKTOWAŁ: Kazimierz Nowicki upr. nr. 532/87/PW inż. Andrzej Zbierski Poznań Styczeń 2011 r. 1

2 Projekt Wykonawczy Oświetlenia Zewnętrznego Przedszkola w Konarzewie SPIS TREŚCI 1 Wstęp Zakres opracowania Warunki techniczne wykonania Instalacje elektryczne Przedszkola w Konarzewie Zasilanie obwodów oświetlenia zewnętrznego Przedszkola w Konarzewie Instalacja oświetlenia terenu Instalacja połączeń wyrównawczych Ochrona przeciwporażeniowa Spis rysunków Schemat instalacji oświetlenia zewnętrznego rys EW Projekt oświetlenia terenu rys EW Zestawienie materiałów podstawowych Uwagi końcowe

3 1 Wstęp 1.1 Zakres opracowania Przedmiotem opracowania jest Projekt Wykonawczy Oświetlenia Zewnętrznego Przedszkola w Konarzewie przy ul. Kościelnej nr działki 562/3, Gmina Dopiewo. Inwestorem jest Urząd Gminy Dopiewo ul. Leśna 1c, Dopiewo. 1.2 Warunki techniczne wykonania Całość prac wykonać zgodnie z : warunkami technicznymi wykonania i odbioru robót budowlano - montażowych, tom V Instalacje elektryczne obowiązującymi normami obowiązującymi przepisami BHP Przed przystąpieniem do prac należy zapoznać się szczegółowo z projektami branżowymi 2 Instalacje elektryczne Przedszkola w Konarzewie. 2.1 Zasilanie obwodów oświetlenia zewnętrznego Przedszkola w Konarzewie Projekt przewiduje zasilanie obwodów oświetlenia zewnętrznego Przedszkola z rozdzielnicy głównej RG zainstalowanej w pomieszczeniu technicznym nr 1.8 Projektowana moc zainstalowana oświetlenia zewnętrznego Pi= 0,54 kw W tym: Oprawy parkowe szt. 3x100W 0,33 kw Oprawy ogrodowe szt.6x26w 0,21 kw Współczynnik jednoczesności Instalacja oświetlenia terenu. Instalacja oświetlenia terenu zasilana jest dwoma osobnymi obwodami wyprowadzonym z rozdzielni głównej RG. Projekt przewiduje ułożenie linii kablowej YKY 5x4 mm2 dla obwodu opraw oświetlenia terenu. Projekt przewiduje zainstalowanie opraw oświetleniowych OPC-1 z kloszem cylindrycznym z daszkiem na słupach oświetleniowych typu SP-3.

4 Źródłem światła są lampy metalohalogenkowe HQI-E 100W E27. Dla oświetlenia budynku zaprojektowano linię kablową YKY 3x2,5 mm2. Budynek Przedszkola oświetla oprawa MWF 230 z lampą MHN-TD150W dostarczaną z oprawą w komplecie. Załączanie oświetlenia następuje poprzez styczniki sterowane zegarem astronomicznym. Wykopy pod kable obwodów oświetlenia zewnętrznego w otoczeniu innych instalacji wykonywać ręcznie. Przejścia kabli pod utwardzonymi wewnętrznymi drogami wykonać w przepustach kablowych. Kable układać w rowie kablowym na głębokości 70 cm na 10 cm podsypce z piasku. Na całej długości kabla co 10m oraz na końcach zamocować opaski informacyjne. Kabel zasypać 10 cm warstwą piasku, następnie 15 cm warstwą ziemi i ułożyć niebieską folię kablową PCV. Wykonać uziemienie instalacji poprzez połączenie słupa oświetleniowego LS10 przy budynku bednarką Fe/Zn 25x4 z uziomem otokowym budynku. Całość robót wykonać zgodnie z normą N SEP-E Instalacja połączeń wyrównawczych W budynku projektowana jest główna szyna uziemiająca GSU. Do szyny tej podłączyć wszystkie metalowe części instalacyjne, rurociągi oraz metalowe konstrukcje, słupy i zbrojenie budynku. Połączenia z szyną wyrównawczą wykonać przy pomocy zacisków śrubowych oraz objemek dla rurociągów. Do szyny wyrównawczej podłączyć zaciski PE wszystkich rozdzielnic w budynku. 2.4 Ochrona przeciwporażeniowa Poza ochroną podstawową przed dotykiem bezpośrednim, którą spełniają obudowy i osłony urządzeń i aparatów oraz izolacja osprzętu instalacyjnego i przewodów należy wykonać ochronę dodatkową. Ochrona dodatkowa przed dotykiem pośrednim polega na samoczynnym wyłączeniu zasilania przy zwarciu. Zastosowane zabezpieczenia to : -wyłączniki instalacyjne typu S -wyłączniki przeciwporażeniowe o prądzie różnicowym 30 ma Warunkiem koniecznym po wykonaniu i podłączeniu instalacji elektrycznych jest dokonanie określonych w przepisach pomiarów elektrycznych. Protokoły z wynikami badań należy załączyć do dokumentacji powykonawczej.

5 3 Spis rysunków. 3.1 Schemat instalacji oświetlenia zewnętrznego rys EW Projekt oświetlenia terenu rys EW 08 4 Zestawienie materiałów podstawowych. PRZEDSZKOLE W KONARZEWIE 1. Kabel YKY 5x4 mm2 m Kabel YKY 3x2,5 mm2. M Folia kablowa niebieska m Płaskownik Fe/Zn 25x4 m Słup SP-3 ROSA szt 3 6. Podstawa betonowa B-3 ROSA szt 3 7. Tabliczka bezpiecznikowa TB ROSA szt 3 8. Oprawa parkowa OPC-1 ROSA szt 3 9. Lampa HQI-E 100W E27 OSRAM szt Oprawa ogrodowa S-MLA 900A ROSA szt Lampa energooszzędna 26W E27 szt Oprawa MWF 230 PHILIPS biała szt Lampa MHN-TD150W w komplecie szt Przewód YDY 3x1,5 m 15

6 5 Uwagi końcowe. Przy wykonywaniu prac należy zapewnić spełnienie wymagań przepisów bezpieczeństwa i higieny pracy, przepisów sanitarnych, przepisów dotyczących ochrony przeciwpożarowej, oraz przepisów dotyczących pracy przy urządzeniach elektrycznych. Przy wykonywaniu robót sieciowych zewnętrznych teren prac oznaczyć taśmą ostrzegawczą, a w porze nocnej oświetlić. Wszystkie roboty zanikające powinny być na bieżąco odebrane przez Inspektora Nadzoru. Całość prac powinien wykonywać instalator posiadający stosowne uprawnienia.
