POMPOWNIA WODY WĘGLISKA GM. RAKSZAWA SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA CZ. ELEKTRYCZNA

Transkrypt

1 1 POMPOWNIA WODY WĘGLISKA GM. RAKSZAWA SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA CZ. ELEKTRYCZNA S P I S T R E Ś C I Cel wykonania Specyfikacji Technicznej... 2 Uwarunkowania ogólne Rozdzielnia nn Aparatura łączeniowa w rozdzielni Obróbka i podłączenie przewodów Kable energetyczne i przewody instalacyjne Kable energetyczne Przewody instalacyjne Trasy kablowe Osprzęt elektryczny Puszki łączeniowe Łączniki Gniazda wtyczkowe Oprawy oświetleniowe Oprawy oświetleniowe Ŝarowe Oprawy oświetleniowe fluoroscencyjne Urządzenia komunikacyjne Badania i sprawdzenia Uwagi ogólne Obowiązujące normy... 6

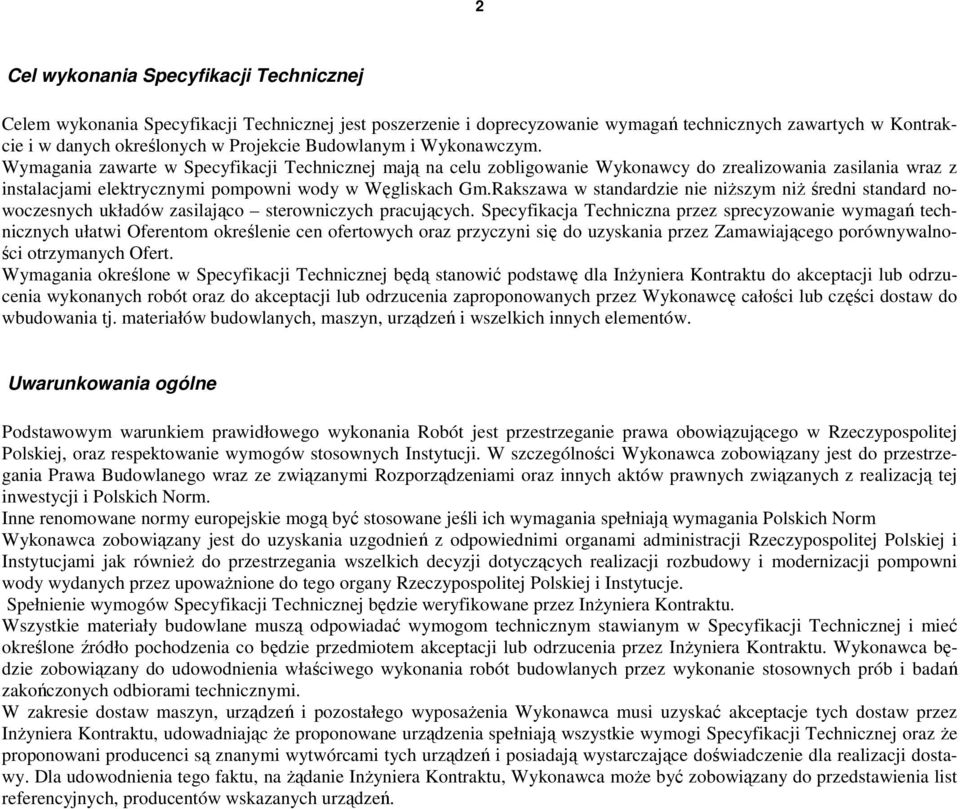

2 2 Cel wykonania Specyfikacji Technicznej Celem wykonania Specyfikacji Technicznej jest poszerzenie i doprecyzowanie wymagań technicznych zawartych w Kontrakcie i w danych określonych w Projekcie Budowlanym i Wykonawczym. Wymagania zawarte w Specyfikacji Technicznej mają na celu zobligowanie Wykonawcy do zrealizowania zasilania wraz z instalacjami elektrycznymi pompowni wody w Węgliskach Gm.Rakszawa w standardzie nie niŝszym niŝ średni standard nowoczesnych układów zasilająco sterowniczych pracujących. Specyfikacja Techniczna przez sprecyzowanie wymagań technicznych ułatwi Oferentom określenie cen ofertowych oraz przyczyni się do uzyskania przez Zamawiającego porównywalności otrzymanych Ofert. Wymagania określone w Specyfikacji Technicznej będą stanowić podstawę dla InŜyniera Kontraktu do akceptacji lub odrzucenia wykonanych robót oraz do akceptacji lub odrzucenia zaproponowanych przez Wykonawcę całości lub części dostaw do wbudowania tj. materiałów budowlanych, maszyn, urządzeń i wszelkich innych elementów. Uwarunkowania ogólne Podstawowym warunkiem prawidłowego wykonania Robót jest przestrzeganie prawa obowiązującego w Rzeczypospolitej Polskiej, oraz respektowanie wymogów stosownych Instytucji. W szczególności Wykonawca zobowiązany jest do przestrzegania Prawa Budowlanego wraz ze związanymi Rozporządzeniami oraz innych aktów prawnych związanych z realizacją tej inwestycji i Polskich Norm. Inne renomowane normy europejskie mogą być stosowane jeśli ich wymagania spełniają wymagania Polskich Norm Wykonawca zobowiązany jest do uzyskania uzgodnień z odpowiednimi organami administracji Rzeczypospolitej Polskiej i Instytucjami jak równieŝ do przestrzegania wszelkich decyzji dotyczących realizacji rozbudowy i modernizacji pompowni wody wydanych przez upowaŝnione do tego organy Rzeczypospolitej Polskiej i Instytucje. Spełnienie wymogów Specyfikacji Technicznej będzie weryfikowane przez InŜyniera Kontraktu. Wszystkie materiały budowlane muszą odpowiadać wymogom technicznym stawianym w Specyfikacji Technicznej i mieć określone źródło pochodzenia co będzie przedmiotem akceptacji lub odrzucenia przez InŜyniera Kontraktu. Wykonawca będzie zobowiązany do udowodnienia właściwego wykonania robót budowlanych przez wykonanie stosownych prób i badań zakończonych odbiorami technicznymi. W zakresie dostaw maszyn, urządzeń i pozostałego wyposaŝenia Wykonawca musi uzyskać akceptacje tych dostaw przez InŜyniera Kontraktu, udowadniając Ŝe proponowane urządzenia spełniają wszystkie wymogi Specyfikacji Technicznej oraz Ŝe proponowani producenci są znanymi wytwórcami tych urządzeń i posiadają wystarczające doświadczenie dla realizacji dostawy. Dla udowodnienia tego faktu, na Ŝądanie InŜyniera Kontraktu, Wykonawca moŝe być zobowiązany do przedstawienia list referencyjnych, producentów wskazanych urządzeń.

3 3 1. Rozdzielnia nn. Podstawowe parametry techniczne rozdzielni SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA INSTALACJE ELEKTRYCZNE Rozdzielnia nn Stopień ochrony Inne Obudowa z tworzywa sztucznego (2 klasa izolacji), w wykonaniu wiszącym. 230/400VAC, 50Hz IP55 MoŜliwość wprowadzenia zasilania i odpływów od dołu Aparatura łączeniowa renomowanych producentów 2. Aparatura łączeniowa w rozdzielni Zalecane jest zamontowanie w rozdzielni aparatury łączeniowej, o ile to będzie moŝliwe, jednego producenta,powszechnie dostępne w Polsce (własna sieć dystrybucyjna lub hurtownie). 3. Obróbka i podłączenie przewodów Podłączenia przewodów w listwach zaciskowych rozdzielnic i urządzeń za pomocą połączeń śrubowych. Końce kabli i przewodów w rozdzielni naleŝy trwale oznaczyć numerem kabla z listy kablowej i jego adresem, a końcówki Ŝył kabli sterowniczych powinny posiadać oznaczniki z numerem potencjału (lub innym symbolem przyjętym do oznaczania obwodów w dokumentacji). 4. Kable energetyczne i przewody instalacyjne 4.1. Kable energetyczne Do zasilania pompowni zastosowano kable aluminiowe o izolacji i powłoce polwinitowej na napięcie znamionowe 0,6/1kV Podstawowe parametry techniczne Kable elektroenergetyczne aluminowe Wykonanie Kable elektroenergetyczne z Ŝyłami aluminiowymi Izolacja Polichlorek winylu Powłoka wypełniająca Polichlorek winylu Powłoka zewnętrzna Polichlorek winylu śyła Aluminiowa 0,6/1kV Ilość Ŝył 4 Przekroje Ŝył w mm2 25 Max. Temp. śyły 70 o C Max temp. Zwarcia 90 o C -w sieciach zewnętrznych kable naleŝy układać w ziemi w przygotowanych rowach kablowych na głębokości 1m na podsypce piaskowej, przysypane kolejną warstwą piasku i przykryte folią kablową niebieską. - kable na końcach, przy wejściach do przepustów i po trasie kablowej powinny posiadać oznaczniki z informacją o typie, adresach, oznaczeniu wg listy kablowej i roku ułoŝenia kabla. - przekroje kabli i konieczna ilość Ŝył podana jest wstępnie w przedmiarach robót Przewody instalacyjne Do zasilania oświetlenia i gniazd wtyczkowych zastosowano przewody instalacyjne miedziane w izolacji i powłoce polwinitowej na napięcie znamionowe do 750V. Podstawowe parametry techniczne Kable elektroenergetyczne aluminowe Wykonanie Przewody instalacyjne z Ŝyłami miedzianymi Izolacja PVW Opona PCW śyła Drut miedziany 450/750V Ilość Ŝył 2;3;4;5

4 4 Przekroje Ŝył w mm2 1,5;2,5;4; Max. Temp. śyły 70 o C Max temp. Zwarcia 90 o C -Przewody instalacyjne w budynku naleŝy układać w rurkach sztywnych. - przewody na końcach powinny posiadać oznaczniki z informacją o typie, adresach, oznaczeniu wg listy kablowej. - przekroje przewodów i konieczna ilość Ŝył podana jest wstępnie w przedmiarach robót. 5. Trasy kablowe. Dla kabli zasilających, sterowniczych i dla instalacji oświetlenia (gniazd wtyczkowych) przewiduje się montaŝ rur instalacyjnych oraz uchwytów. Rury instalacyjne sztywne Twardy polichlorek winylu (PCW) Średnica zewnętrzna 15,16,18,20,22,25,28,37 Podatność na zginanie Rury sztywne Sposób łączenia Złączki karbowane Podstawowy system montaŝu Na tynku na uchwytach mocujących Stopień ochrony IP30 - Rury instalacyjne sztywne naleŝy montować za pomocą uchwytów na tynku, na podłoŝu betonowym, na cegle lub na konstrukcji stalowej. 6. Osprzęt elektryczny Puszki łączeniowe. Dla łączenia instalacji oświetleniowych i gniazd wtyczkowych ewentualnie dla łączenia kabli fabrycznych do urządzeń z kablami zasilającymi lub sterowniczymi naleŝy zainstalować puszki łączeniowe. Puszki łączeniowe Dowolny materiał elektroizolacyjny Przekroje przewodów 1,5;2,5;4,0 mm 2-400V dla puszek rozgałęźnych -250V dla puszek do przyborów (łączniki, gniazda p/t) - Puszki naleŝy montować na tynku przez przykręcenie do podłoŝa za pomocą kołków rozporowych lub na konstrukcjach stalowych za pomocą konsolek, - Kable i przewody w puszkach powinny być łączone w sposób pewny za pomocą zacisków lub złączek - NaleŜy przewidzieć zastosowanie puszek hermetycznych Łączniki Dla instalacji oświetleniowej naleŝy stosować łączniki. Przewiduje się zastosowanie wyłączników 1 biegunowych, schodowych, przełączników świecznikowych. Łączniki Dowolny materiał elektroizolacyjny 10A -250V Przekroje przewodów 1,5;2,5 mm 2 - Łączniki naleŝy montować na tynku przez przykręcenie do podłoŝa za pomocą kołków rozporowych. - NaleŜy przewidzieć osprzęt bryzgoszczelny.

5 Gniazda wtyczkowe NaleŜy przewidzieć montaŝ gniazd wtyczkowych 1 lub 3 fazowych dla potrzeb remontowych. Gniazda wtyczkowe 1 fazowe Dowolny materiał elektroizolacyjny 16A -250V Rodzaje gniazd Gniazdo podwójne 2 x 16A+PE Przekroje przewodów 1,5;2,5 mm 2 Gniazda wtyczkowe 24V Dowolny materiał elektroizolacyjny kolor fioletowy 10A -24V Rodzaje gniazd Gniazdo pojedyncze Przekroje przewodów 1,5;2,5 mm 2 Gniazda wtyczkowe 3 fazowe Dowolny materiał elektroizolacyjny kolor czerwony 16A -400VV Rodzaje gniazd Gniazdo pojedyncze natynkowe 16A+N+PE Przekroje przewodów 1,5;2,5;4,0 mm 2 - Gniazda naleŝy montować na tynku przez przykręcenie do podłoŝa za pomocą kołków rozporowych. - NaleŜy przewidzieć osprzęt bryzgoszczelny. 7. Oprawy oświetleniowe Na obiekcie zastosowano oprawy oświetleniowe Ŝarowe, fluoroscencyjne w zaleŝności od potrzeb 7.1. Oprawy oświetleniowe Ŝarowe Oprawy do oświetlenia wejść do budynków Źródło światła Korpus Klosz Odbłyśnik Stopień szczelności Rodzaj mocowania 7.2. Oprawy oświetleniowe fluoroscencyjne Oprawy do oświetlenia wejść do budynków Źródło światła Korpus Klosz Odbłyśnik Stopień szczelności Rodzaj mocowania śarówka o mocy do 100W Blacha stalowa lakierowana Przeźroczysty, ryflowany poliwęglan Blacha aluminiowa elektropolerowana IP54 Przykręcenie do ściany lub stropu 2 świetlówki liniowe o mocy 36W Poliester wzmocniony włóknem szklanym Akryli Stalowy lakierowany na biało IP65 Przykręcenie do ściany lub stropu

6 6 8. Urządzenia komunikacyjne Do utrzymania stałej kontroli nad pompownią wody zastosowano elektroniczne urządzenia do komunikacji poprzez sieć GSM za pomocą standardu GPRS. Urządzenie komunikacyjne będzie przesyłało informacje do istniejącej stacji operatorskiej. W związku z tym naleŝy rozbudować interfejs graficzny o w/w pompownie wody. Moduł GSM Wykonanie Obudowa do montaŝu w rozdzielni Stopień ochrony IP41 Zasilanie 9-24VDC Liczba wyjść 4 cyfrowe Liczba wejść 8 cyfrowych Złącze do programowania Inne Lista sygnałów którą naleŝy przesłać do centrum dyspozytorskiego: 1. Brak zasilania. 2. Awaria pompy 1 zestawu pompowego. 3. Awaria pompy 2 zestawu pompowego. 4. Awaria pompy 3 zestawu pompowego. 5. Awaria całego zestawu pompowego 6. Włamanie do obiektu. 7. Brak wody. RS232, RS485 Antena, zasilacz buforowy wraz z akumulatorem (uwaga powyŝsze urządzenia naleŝy dostarczyć od jednego Producenta) 9. Badania i sprawdzenia Urządzenia elektryczne i instalacje wymagają sprawdzenia stanu izolacji, pomiarów ochrony przeciwporaŝeniowej, ochrony odgromowej, badania parametrów technicznych i wymagają przeprowadzenia prób funkcjonalnych. Próby, badania i pomiary powinny być przeprowadzone przez przeszkolonych pracowników(posiadających odpowiednie uprawnienia SEP i zakończone stosownymi protokółami. 10. Uwagi ogólne WyposaŜenia i materiały elektryczne powinny posiadać atesty polskiego Biura Badań Jakości (BBJ SEP). Atesty powinny być dostarczone przez Wykonawcę jako załącznik do dokumentacji powykonawczej. Instalacje powinny być wykonane zgodnie z: - Polskimi Normami (PN), - Przepisami Budowy Urządzeń Elektrycznych, - Prawem Budowlanym i wymaganiami lokalnym 11. Obowiązujące normy 1.PN-93/E-90401: Kable elektroenergetyczne i sygnalizacyjne o izolacji i powłoce polwinitowej na napięcie znamionowe nie przekraczające 6/6 kv. Kable elektroenergetyczne na napięcie znamionowe nie przekraczające 0,6/1 kv. 2.PN-93/E-90403: Kable elektroenergetyczne i sygnalizacyjne o izolacji i powłoce polwinitowej na napięcie znamionowe nie przekraczające 6/6 kv. Kable sygnalizacyjne na napięcie znamionowe nie przekraczające 0,6/1 kv. 3.PN-E-90410:1944 Kable elektroenergetyczne o izolacji z polietylenu usieciowanego na napięcie znamionowe od 3,6/6 kv do 18/30 kv. Ogólne wymagania i badania. 4.PN-E-9041L1944 Kable elektroenergetyczne o izolacji z polietylenu usieciowanego na napięcie znamionowe od 3,6/6 kv do 18/30 kv. Kable elektroenergetyczne jednoŝyłowe na napięcie znamionowe od 3,6/6 kv do 18/30 kv. 5.PN-EN AC:1997 Urządzenia elektroenergetyczne w przestrzeniach zagroŝonych wybuchem. Wymagania ogólne. 6.IEC 76 (l993-03) (PN-IEC 76) Transformatory. 7.PN-92/E Stopnie ochrony zapewnione przez obudowy (Kod IP). 8.PN-90/E Aparatura rozdzielcza i sterownicza niskonapięciowa. 9.PN-90/E Aparatura rozdzielcza i sterownicza niskonapięciowa. Wyłączniki. 10.PN-90/E Aparatura rozdzielcza i sterownicza niskonapięciowa. Styczniki i rozruszniki do silników. 11.PN-91/E-06150/10 Bezpieczniki topikowe niskonapięciowe. Ogólne wymagania i badania. 12.PN-90/E Wyłączniki samoczynne do zabezpieczania urządzeń elektrycznych. 13.PN-86/E Ochrona odgromowa obiektów budowlanych. 14.PN-92/E Zestaw norm dotyczących instalacji elektrycznych w obiektach budowlanych. 15.PN-91/E-05009/41 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przeciwporaŝeniowa.

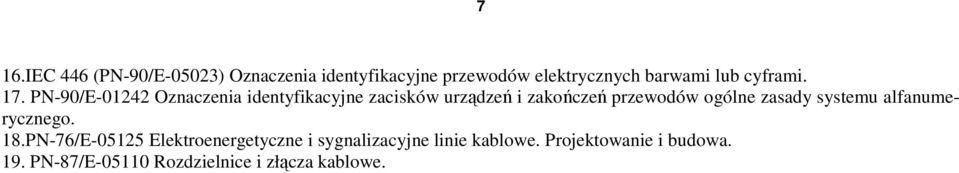

7 7 16.IEC 446 (PN-90/E-05023) Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi. 17. PN-90/E Oznaczenia identyfikacyjne zacisków urządzeń i zakończeń przewodów ogólne zasady systemu alfanumerycznego. 18.PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. 19. PN-87/E Rozdzielnice i złącza kablowe.
