WNĘTRZOWYCH W BUDYNKU INTERNATU SPIS TREŚCI. Rzut parteru w skali 1:100 plan instalacji gniazd wtyczkowych, siłowych i TV

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "WNĘTRZOWYCH W BUDYNKU INTERNATU SPIS TREŚCI. Rzut parteru w skali 1:100 plan instalacji gniazd wtyczkowych, siłowych i TV"

Transkrypt

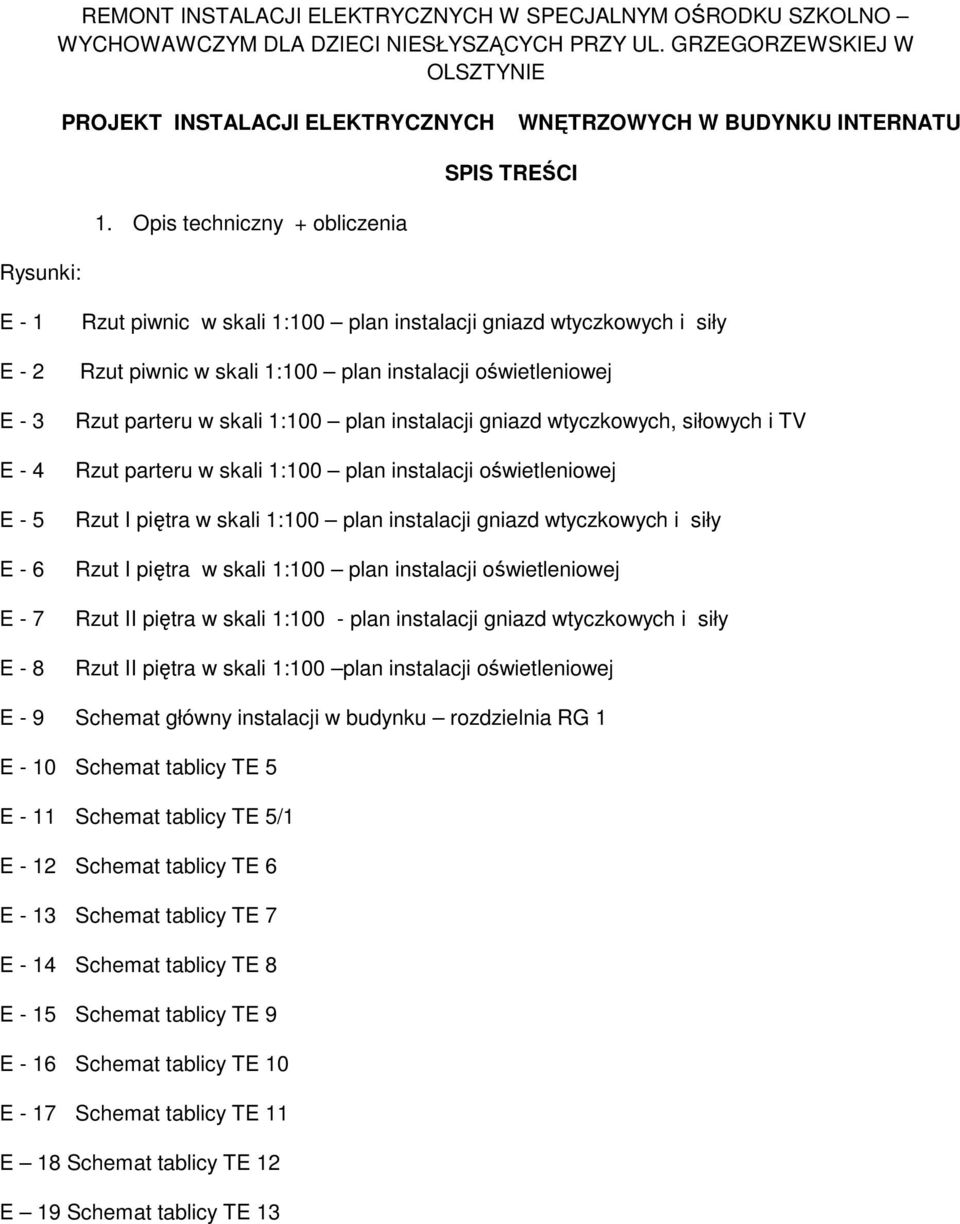

1 REMONT INSTALACJI ELEKTRYCZNYCH W SPECJALNYM OŚRODKU SZKOLNO WYCHOWAWCZYM DLA DZIECI NIESŁYSZĄCYCH PRZY UL. GRZEGORZEWSKIEJ W OLSZTYNIE PROJEKT INSTALACJI ELEKTRYCZNYCH WNĘTRZOWYCH W BUDYNKU INTERNATU SPIS TREŚCI 1. Opis techniczny + obliczenia Rysunki: E - 1 E - 2 E - 3 E - 4 E - 5 E - 6 E - 7 E - 8 Rzut piwnic w skali 1:100 plan instalacji gniazd wtyczkowych i siły Rzut piwnic w skali 1:100 plan instalacji oświetleniowej Rzut parteru w skali 1:100 plan instalacji gniazd wtyczkowych, siłowych i TV Rzut parteru w skali 1:100 plan instalacji oświetleniowej Rzut I piętra w skali 1:100 plan instalacji gniazd wtyczkowych i siły Rzut I piętra w skali 1:100 plan instalacji oświetleniowej Rzut II piętra w skali 1:100 - plan instalacji gniazd wtyczkowych i siły Rzut II piętra w skali 1:100 plan instalacji oświetleniowej E - 9 Schemat główny instalacji w budynku rozdzielnia RG 1 E - 10 Schemat tablicy TE 5 E - 11 Schemat tablicy TE 5/1 E - 12 Schemat tablicy TE 6 E - 13 Schemat tablicy TE 7 E - 14 Schemat tablicy TE 8 E - 15 Schemat tablicy TE 9 E - 16 Schemat tablicy TE 10 E - 17 Schemat tablicy TE 11 E 18 Schemat tablicy TE 12 E 19 Schemat tablicy TE 13

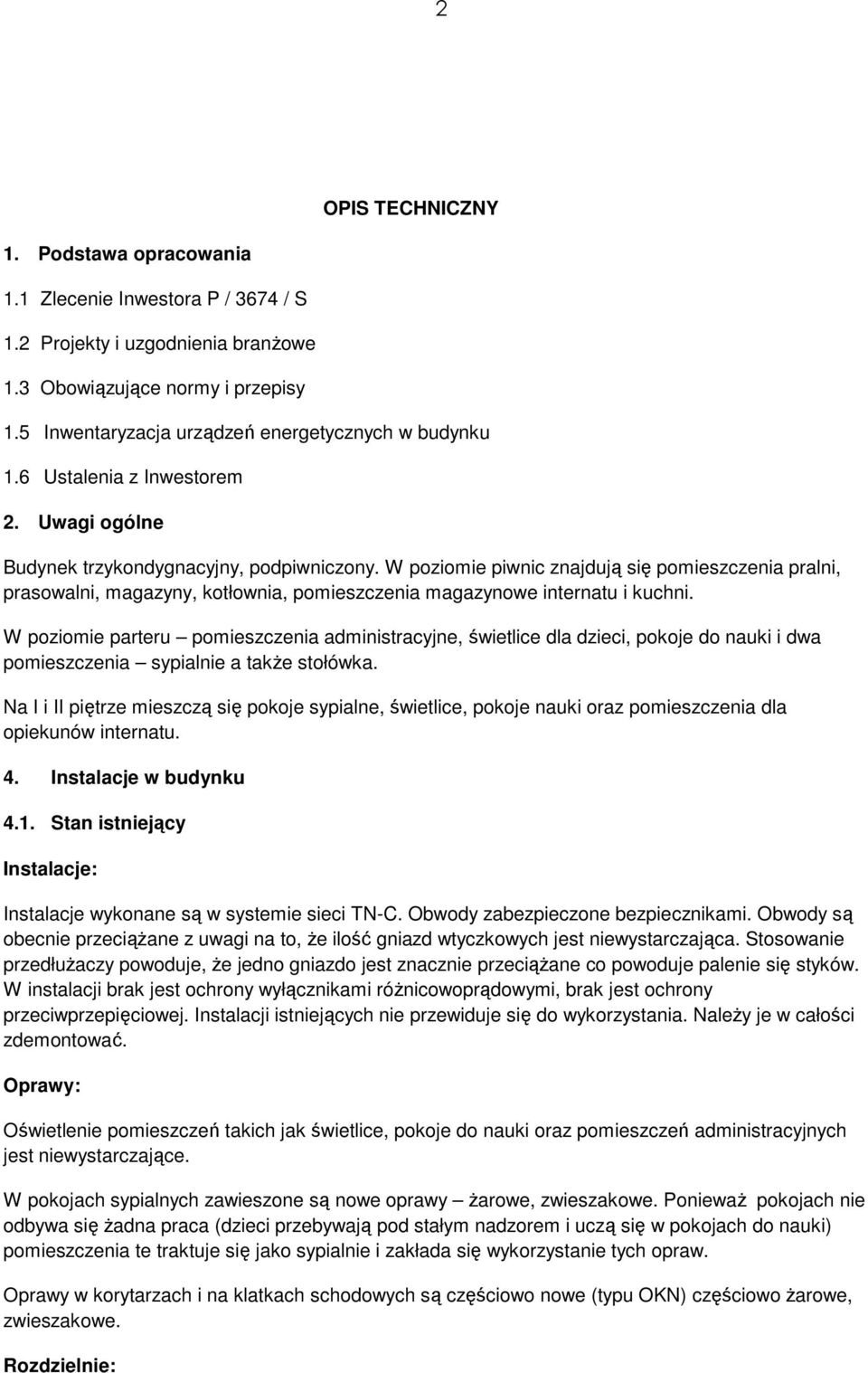

2 2 OPIS TECHNICZNY 1. Podstawa opracowania 1.1 Zlecenie Inwestora P / 3674 / S 1.2 Projekty i uzgodnienia branŝowe 1.3 Obowiązujące normy i przepisy 1.5 Inwentaryzacja urządzeń energetycznych w budynku 1.6 Ustalenia z Inwestorem 2. Uwagi ogólne Budynek trzykondygnacyjny, podpiwniczony. W poziomie piwnic znajdują się pomieszczenia pralni, prasowalni, magazyny, kotłownia, pomieszczenia magazynowe internatu i kuchni. W poziomie parteru pomieszczenia administracyjne, świetlice dla dzieci, pokoje do nauki i dwa pomieszczenia sypialnie a takŝe stołówka. Na I i II piętrze mieszczą się pokoje sypialne, świetlice, pokoje nauki oraz pomieszczenia dla opiekunów internatu. 4. Instalacje w budynku 4.1. Stan istniejący Instalacje: Instalacje wykonane są w systemie sieci TN-C. Obwody zabezpieczone bezpiecznikami. Obwody są obecnie przeciąŝane z uwagi na to, Ŝe ilość gniazd wtyczkowych jest niewystarczająca. Stosowanie przedłuŝaczy powoduje, Ŝe jedno gniazdo jest znacznie przeciąŝane co powoduje palenie się styków. W instalacji brak jest ochrony wyłącznikami róŝnicowoprądowymi, brak jest ochrony przeciwprzepięciowej. Instalacji istniejących nie przewiduje się do wykorzystania. NaleŜy je w całości zdemontować. Oprawy: Oświetlenie pomieszczeń takich jak świetlice, pokoje do nauki oraz pomieszczeń administracyjnych jest niewystarczające. W pokojach sypialnych zawieszone są nowe oprawy Ŝarowe, zwieszakowe. PoniewaŜ pokojach nie odbywa się Ŝadna praca (dzieci przebywają pod stałym nadzorem i uczą się w pokojach do nauki) pomieszczenia te traktuje się jako sypialnie i zakłada się wykorzystanie tych opraw. Oprawy w korytarzach i na klatkach schodowych są częściowo nowe (typu OKN) częściowo Ŝarowe, zwieszakowe. Rozdzielnie:

3 3 Złącze kablowe zlokalizowane jest w przedsionku wejścia głównego do budynku. Tablica główna w ciągu komunikacyjnym na parterze. Tablice obwodowe rozmieszczone w ciągach komunikacyjnych na poszczególnych kondygnacjach. Instalacja odgromowa: Instalacja odgromowa jest nowa i nie wchodzi w zakres opracowania Zakres opracowania Uwaga: W zakres opracowania nie wchodzą: pomieszczenia stołówki i kuchni kotłownia sanitariaty W pomieszczeniach tych instalacje są nowe i nie wchodzą w zakres opracowania. Poza tymi pomieszczeniami cały budynek objęty jest opracowaniem. Niniejsze opracowanie obejmuje n.w. instalacje: instalacje oświetlenia podstawowego i gniazd wtyczkowych instalacje oświetlenia ewakuacyjnego instalacje siłowe instalacja ochrony od poraŝeń instalacje TV 4.3. Instalacje projektowane Tablice rozdzielcze Dla budynku Internatu przewidziano rozdzielnię główną, z której wyprowadzone będą linie zasilające do poszczególnych podrozdzielni. Rozdzielnię zlokalizowano w hallu parteru. Rozdzielnię wykonać jako wnękową. Wykonać warsztatowo wg załączonego schematu. Stosować urządzenia modułowe przystosowane do montaŝu na szynę TH. Drzwiczki szafek przystosować do zamykania na klucz. W rozdzielni zostawić zapas miejsca na ew. rozbudowę instalacji. Proponowane rozmieszczenie urządzeń przedstawiono na rysunku. W drzwiczkach z wyłącznikiem głównym wykonać przeszklenie. Na drzwiczkach wykonać napis Wyłącznik główny internatu. Tablice obwodowe rozmieszczono zgodnie z układem funkcjonalnym budynku. na ogół są to te same miejsca zainstalowania starych tablic. Na kondygnacjach nadziemnych zastosować tablice modułowe, wnękowe z drzwiczkami przystosowanymi do zamykania na klucz.

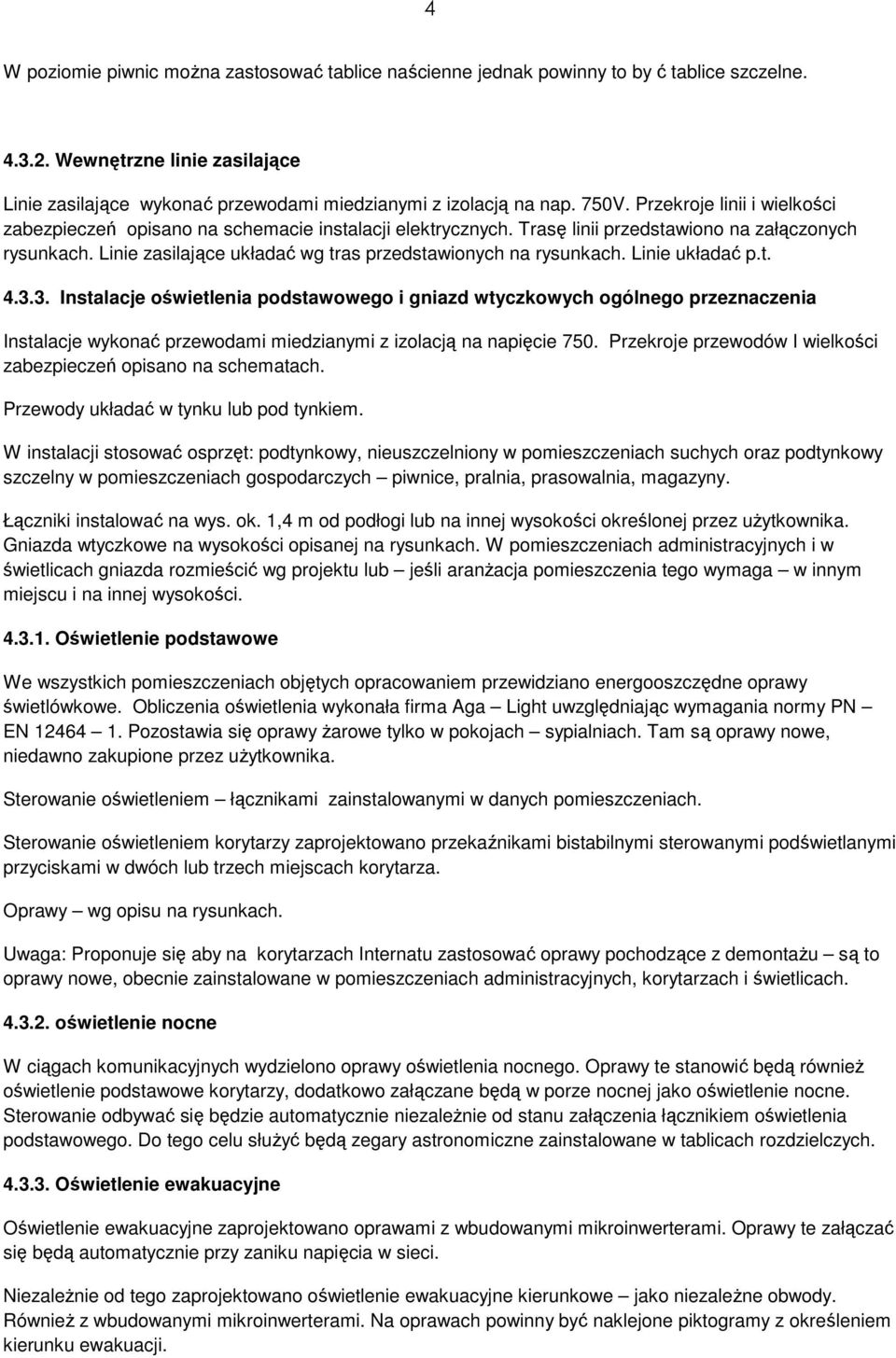

4 4 W poziomie piwnic moŝna zastosować tablice naścienne jednak powinny to by ć tablice szczelne Wewnętrzne linie zasilające Linie zasilające wykonać przewodami miedzianymi z izolacją na nap. 750V. Przekroje linii i wielkości zabezpieczeń opisano na schemacie instalacji elektrycznych. Trasę linii przedstawiono na załączonych rysunkach. Linie zasilające układać wg tras przedstawionych na rysunkach. Linie układać p.t Instalacje oświetlenia podstawowego i gniazd wtyczkowych ogólnego przeznaczenia Instalacje wykonać przewodami miedzianymi z izolacją na napięcie 750. Przekroje przewodów I wielkości zabezpieczeń opisano na schematach. Przewody układać w tynku lub pod tynkiem. W instalacji stosować osprzęt: podtynkowy, nieuszczelniony w pomieszczeniach suchych oraz podtynkowy szczelny w pomieszczeniach gospodarczych piwnice, pralnia, prasowalnia, magazyny. Łączniki instalować na wys. ok. 1,4 m od podłogi lub na innej wysokości określonej przez uŝytkownika. Gniazda wtyczkowe na wysokości opisanej na rysunkach. W pomieszczeniach administracyjnych i w świetlicach gniazda rozmieścić wg projektu lub jeśli aranŝacja pomieszczenia tego wymaga w innym miejscu i na innej wysokości Oświetlenie podstawowe We wszystkich pomieszczeniach objętych opracowaniem przewidziano energooszczędne oprawy świetlówkowe. Obliczenia oświetlenia wykonała firma Aga Light uwzględniając wymagania normy PN EN Pozostawia się oprawy Ŝarowe tylko w pokojach sypialniach. Tam są oprawy nowe, niedawno zakupione przez uŝytkownika. Sterowanie oświetleniem łącznikami zainstalowanymi w danych pomieszczeniach. Sterowanie oświetleniem korytarzy zaprojektowano przekaźnikami bistabilnymi sterowanymi podświetlanymi przyciskami w dwóch lub trzech miejscach korytarza. Oprawy wg opisu na rysunkach. Uwaga: Proponuje się aby na korytarzach Internatu zastosować oprawy pochodzące z demontaŝu są to oprawy nowe, obecnie zainstalowane w pomieszczeniach administracyjnych, korytarzach i świetlicach oświetlenie nocne W ciągach komunikacyjnych wydzielono oprawy oświetlenia nocnego. Oprawy te stanowić będą równieŝ oświetlenie podstawowe korytarzy, dodatkowo załączane będą w porze nocnej jako oświetlenie nocne. Sterowanie odbywać się będzie automatycznie niezaleŝnie od stanu załączenia łącznikiem oświetlenia podstawowego. Do tego celu słuŝyć będą zegary astronomiczne zainstalowane w tablicach rozdzielczych Oświetlenie ewakuacyjne Oświetlenie ewakuacyjne zaprojektowano oprawami z wbudowanymi mikroinwerterami. Oprawy te załączać się będą automatycznie przy zaniku napięcia w sieci. NiezaleŜnie od tego zaprojektowano oświetlenie ewakuacyjne kierunkowe jako niezaleŝne obwody. RównieŜ z wbudowanymi mikroinwerterami. Na oprawach powinny być naklejone piktogramy z określeniem kierunku ewakuacji.

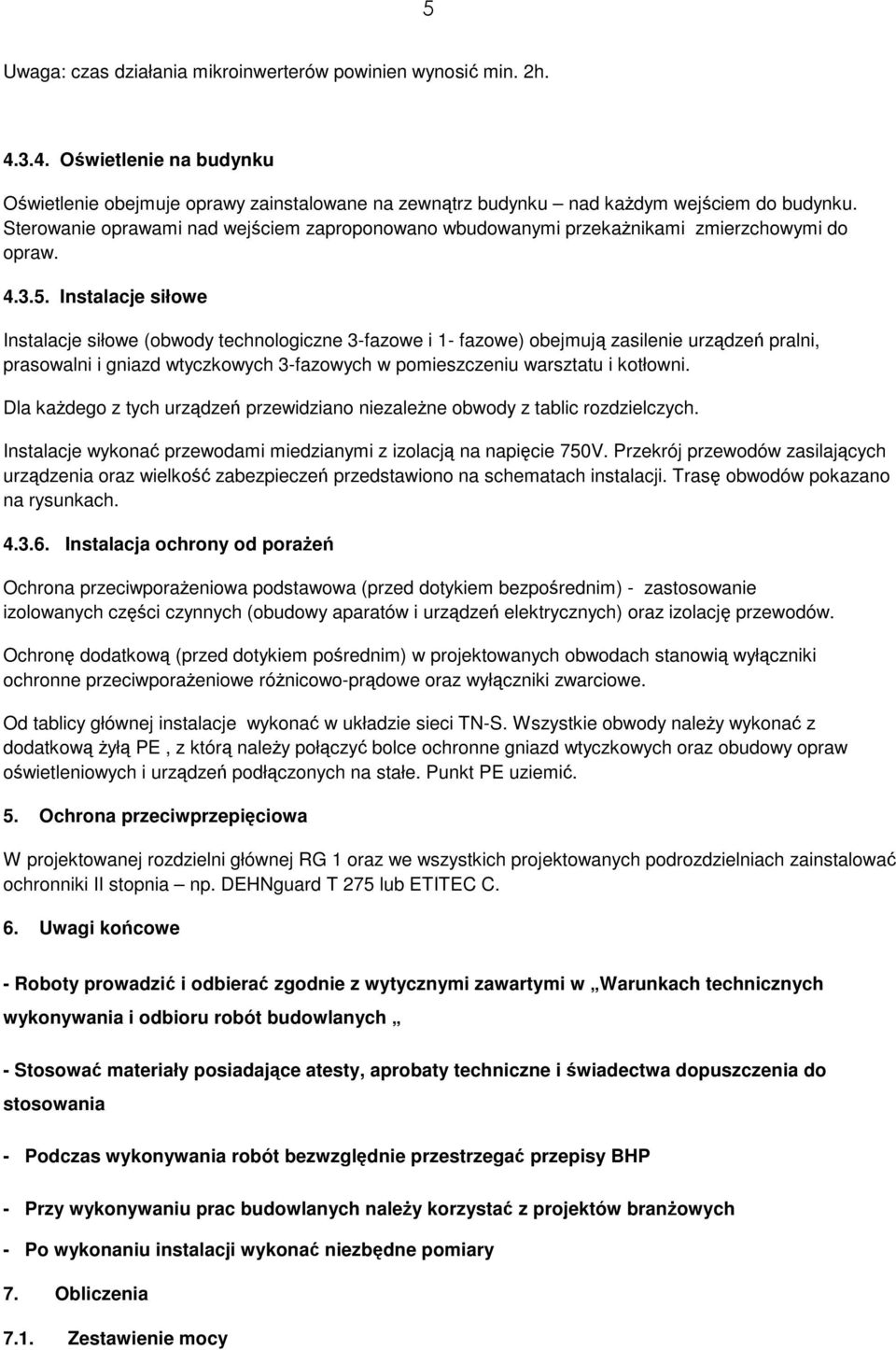

5 5 Uwaga: czas działania mikroinwerterów powinien wynosić min. 2h Oświetlenie na budynku Oświetlenie obejmuje oprawy zainstalowane na zewnątrz budynku nad kaŝdym wejściem do budynku. Sterowanie oprawami nad wejściem zaproponowano wbudowanymi przekaŝnikami zmierzchowymi do opraw Instalacje siłowe Instalacje siłowe (obwody technologiczne 3-fazowe i 1- fazowe) obejmują zasilenie urządzeń pralni, prasowalni i gniazd wtyczkowych 3-fazowych w pomieszczeniu warsztatu i kotłowni. Dla kaŝdego z tych urządzeń przewidziano niezaleŝne obwody z tablic rozdzielczych. Instalacje wykonać przewodami miedzianymi z izolacją na napięcie 750V. Przekrój przewodów zasilających urządzenia oraz wielkość zabezpieczeń przedstawiono na schematach instalacji. Trasę obwodów pokazano na rysunkach Instalacja ochrony od poraŝeń Ochrona przeciwporaŝeniowa podstawowa (przed dotykiem bezpośrednim) - zastosowanie izolowanych części czynnych (obudowy aparatów i urządzeń elektrycznych) oraz izolację przewodów. Ochronę dodatkową (przed dotykiem pośrednim) w projektowanych obwodach stanowią wyłączniki ochronne przeciwporaŝeniowe róŝnicowo-prądowe oraz wyłączniki zwarciowe. Od tablicy głównej instalacje wykonać w układzie sieci TN-S. Wszystkie obwody naleŝy wykonać z dodatkową Ŝyłą PE, z którą naleŝy połączyć bolce ochronne gniazd wtyczkowych oraz obudowy opraw oświetleniowych i urządzeń podłączonych na stałe. Punkt PE uziemić. 5. Ochrona przeciwprzepięciowa W projektowanej rozdzielni głównej RG 1 oraz we wszystkich projektowanych podrozdzielniach zainstalować ochronniki II stopnia np. DEHNguard T 275 lub ETITEC C. 6. Uwagi końcowe - Roboty prowadzić i odbierać zgodnie z wytycznymi zawartymi w Warunkach technicznych wykonywania i odbioru robót budowlanych - Stosować materiały posiadające atesty, aprobaty techniczne i świadectwa dopuszczenia do stosowania - Podczas wykonywania robót bezwzględnie przestrzegać przepisy BHP - Przy wykonywaniu prac budowlanych naleŝy korzystać z projektów branŝowych - Po wykonaniu instalacji wykonać niezbędne pomiary 7. Obliczenia 7.1. Zestawienie mocy

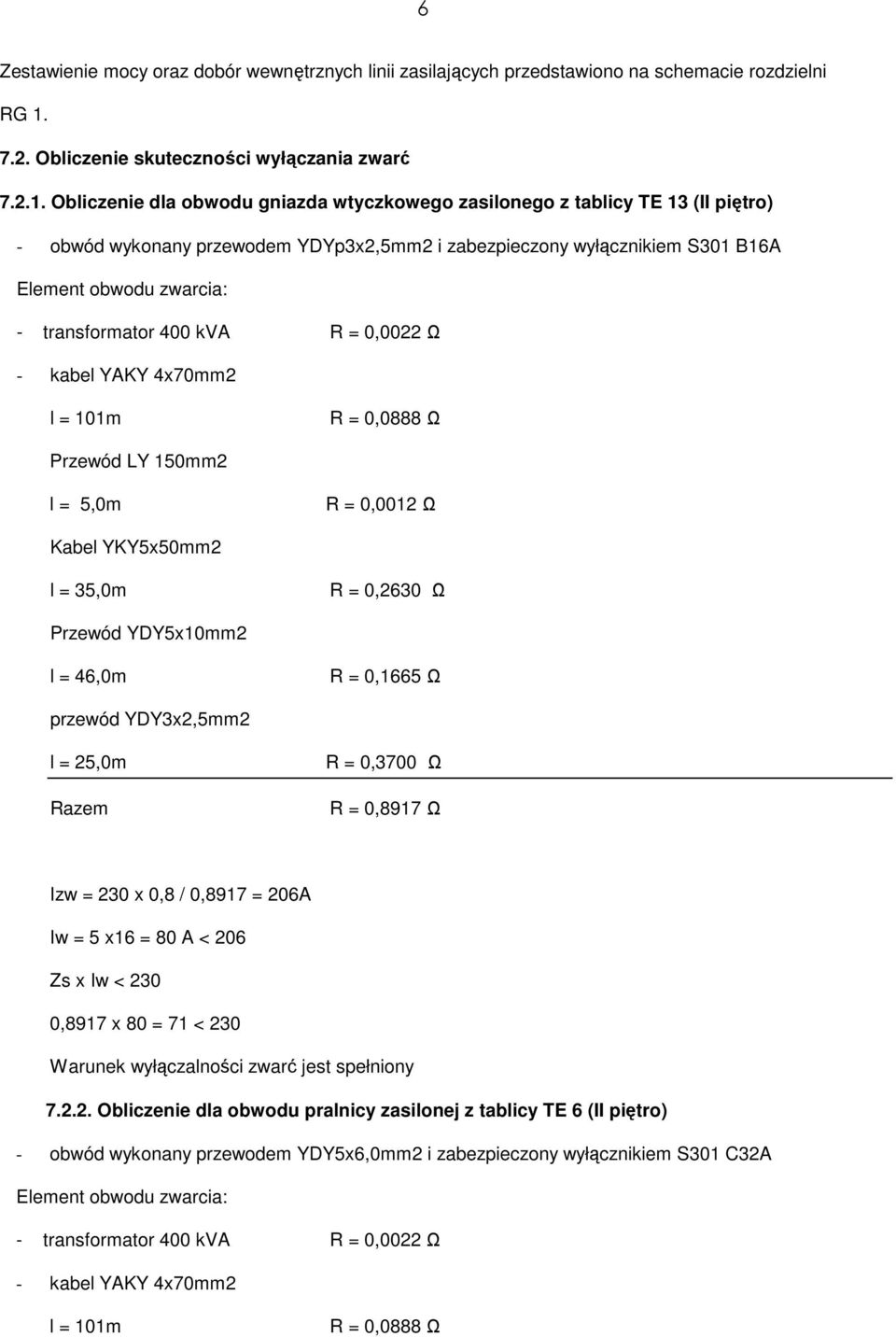

6 6 Zestawienie mocy oraz dobór wewnętrznych linii zasilających przedstawiono na schemacie rozdzielni RG Obliczenie skuteczności wyłączania zwarć Obliczenie dla obwodu gniazda wtyczkowego zasilonego z tablicy TE 13 (II piętro) - obwód wykonany przewodem YDYp3x2,5mm2 i zabezpieczony wyłącznikiem S301 B16A Element obwodu zwarcia: - transformator 400 kva R = 0,0022 Ω - kabel YAKY 4x70mm2 l = 101m R = 0,0888 Ω Przewód LY 150mm2 l = 5,0m R = 0,0012 Ω Kabel YKY5x50mm2 l = 35,0m R = 0,2630 Ω Przewód YDY5x10mm2 l = 46,0m R = 0,1665 Ω przewód YDY3x2,5mm2 l = 25,0m Razem R = 0,3700 Ω R = 0,8917 Ω Izw = 230 x 0,8 / 0,8917 = 206A Iw = 5 x16 = 80 A < 206 Zs x Iw < 230 0,8917 x 80 = 71 < 230 Warunek wyłączalności zwarć jest spełniony Obliczenie dla obwodu pralnicy zasilonej z tablicy TE 6 (II piętro) - obwód wykonany przewodem YDY5x6,0mm2 i zabezpieczony wyłącznikiem S301 C32A Element obwodu zwarcia: - transformator 400 kva R = 0,0022 Ω - kabel YAKY 4x70mm2 l = 101m R = 0,0888 Ω

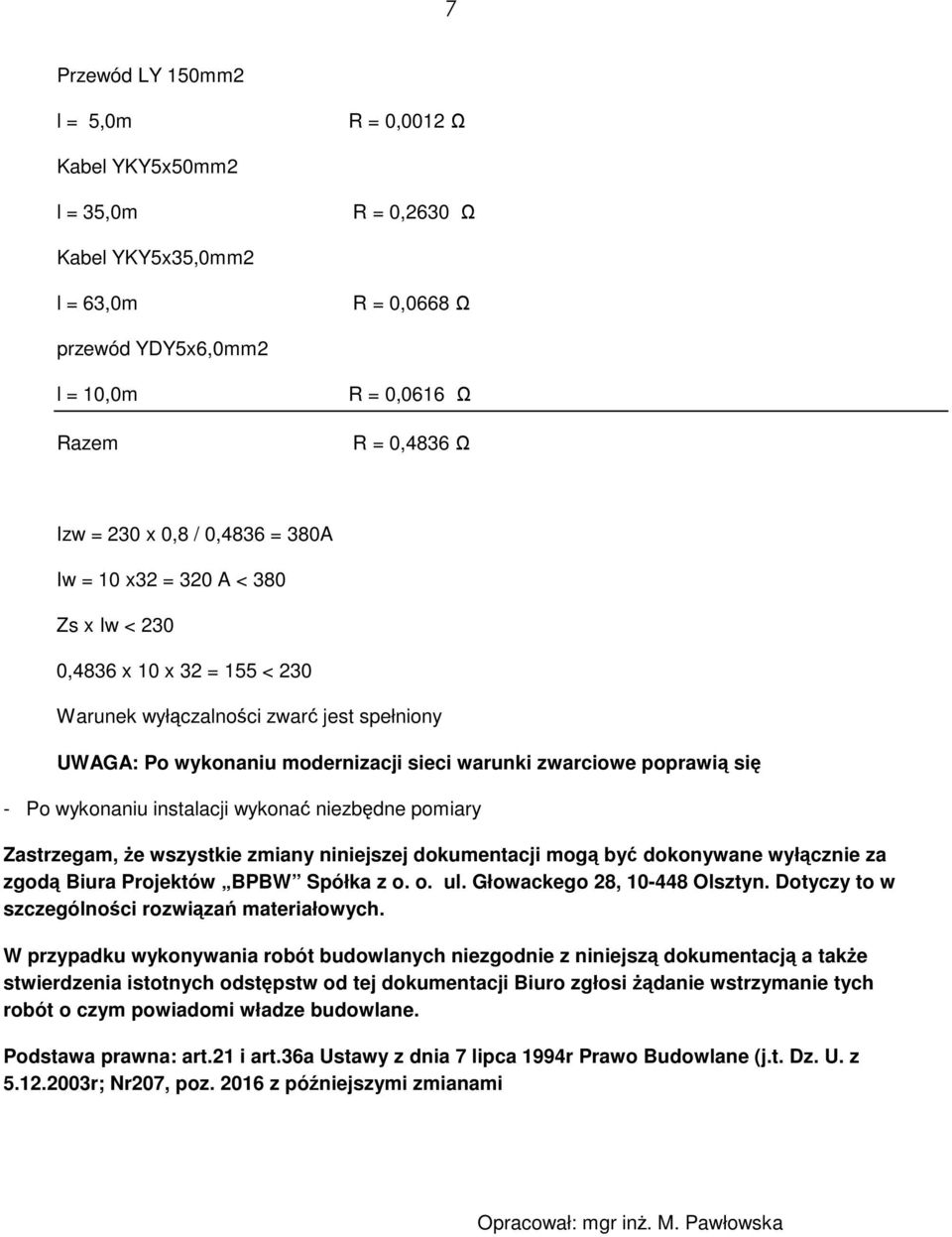

7 7 Przewód LY 150mm2 l = 5,0m R = 0,0012 Ω Kabel YKY5x50mm2 l = 35,0m R = 0,2630 Ω Kabel YKY5x35,0mm2 l = 63,0m R = 0,0668 Ω przewód YDY5x6,0mm2 l = 10,0m Razem R = 0,0616 Ω R = 0,4836 Ω Izw = 230 x 0,8 / 0,4836 = 380A Iw = 10 x32 = 320 A < 380 Zs x Iw < 230 0,4836 x 10 x 32 = 155 < 230 Warunek wyłączalności zwarć jest spełniony UWAGA: Po wykonaniu modernizacji sieci warunki zwarciowe poprawią się - Po wykonaniu instalacji wykonać niezbędne pomiary Zastrzegam, Ŝe wszystkie zmiany niniejszej dokumentacji mogą być dokonywane wyłącznie za zgodą Biura Projektów BPBW Spółka z o. o. ul. Głowackego 28, Olsztyn. Dotyczy to w szczególności rozwiązań materiałowych. W przypadku wykonywania robót budowlanych niezgodnie z niniejszą dokumentacją a takŝe stwierdzenia istotnych odstępstw od tej dokumentacji Biuro zgłosi Ŝądanie wstrzymanie tych robót o czym powiadomi władze budowlane. Podstawa prawna: art.21 i art.36a Ustawy z dnia 7 lipca 1994r Prawo Budowlane (j.t. Dz. U. z r; Nr207, poz z późniejszymi zmianami Opracował: mgr inŝ. M. Pawłowska

8 8
