1 SPIS TREŚCI SPIS TREŚCI...1 Cel wykonania Specyfikacji Technicznej...2 Uwarunkowania ogólne Rozdzielnia nn Aparatura łączeniowa w rozdzielni Obróbka i podłączenie przewodów Kable energetyczne Stanowisko nadzoru wraz z komputerem PC Urządzenia komunikacyjne Badania i sprawdzenia Uwagi ogólne Obowiązujące normy...5

2 Cel wykonania Specyfikacji Technicznej Celem wykonania Specyfikacji Technicznej jest poszerzenie i doprecyzowanie wymagań technicznych zawartych w Kontrakcie i w danych określonych w Projekcie Budowlanym i Wykonawczym. Wymagania zawarte w Specyfikacji Technicznej mają na celu zobligowanie Wykonawcy do zrealizowania zasilania wraz ze sterowaniem elektrycznym i radiowym(gsm) studni głębinowych S1,S2, S3. w Rakszawie Bosakówce w standardzie nie niższym niż średni standard nowoczesnych układów zasilająco sterowniczych pracujących. Specyfikacja Techniczna przez sprecyzowanie wymagań technicznych ułatwi Oferentom określenie cen ofertowych oraz przyczyni się do uzyskania przez Zamawiającego porównywalności otrzymanych Ofert. Wymagania określone w Specyfikacji Technicznej będą stanowić podstawę dla Inżyniera Kontraktu do akceptacji lub odrzucenia wykonanych robót oraz do akceptacji lub odrzucenia zaproponowanych przez Wykonawcę całości lub części dostaw do wbudowania tj. materiałów budowlanych, maszyn, urządzeń i wszelkich innych elementów. Uwarunkowania ogólne Podstawowym warunkiem prawidłowego wykonania Robót jest przestrzeganie prawa obowiązującego w Rzeczypospolitej Polskiej, oraz respektowanie wymogów stosownych Instytucji. W szczególności Wykonawca zobowiązany jest do przestrzegania Prawa Budowlanego wraz ze związanymi Rozporządzeniami oraz innych aktów prawnych związanych z realizacją tej inwestycji i Polskich Norm. Inne renomowane normy europejskie mogą być stosowane jeśli ich wymagania spełniaj ą wymagania Polskich Norm Wykonawca zobowiązany jest do uzyskania uzgodnień z odpowiednimi organami administracji Rzeczypospolitej Polskiej i Instytucjami jak również do przestrzegania wszelkich decyzji dotyczących realizacji rozbudowy i modernizacji oczyszczalni ścieków wydanych przez upoważnione do tego organy Rzeczypospolitej Polskiej i Instytucje. Spełnienie wymogów Specyfikacji Technicznej będzie weryfikowane przez Inżyniera Kontraktu. Wszystkie materiały budowlane muszą odpowiadać wymogom technicznym stawianym w Specyfikacji Technicznej i mieć określone źródło pochodzenia co będzie przedmiotem akceptacji lub odrzucenia przez Inżyniera Kontraktu. Wykonawca będzie zobowiązany do udowodnienia właściwego wykonania robót budowlanych przez wykonanie stosownych prób i badań zakończonych odbiorami technicznymi. W zakresie dostaw maszyn, urządzeń i pozostałego wyposażenia Wykonawca musi uzyskać akceptacje tych dostaw przez Inżyniera Kontraktu, udowadniając że proponowane urządzenia spełniają wszystkie wymogi Specyfikacji Technicznej oraz że proponowani producenci są znanymi wytwórcami tych urządzeń i posiadają wystarczające doświadczenie dla realizacji dostawy. Dla udowodnienia tego faktu, na żądanie Inżyniera Kontraktu, Wykonawca może być zobowiązany do przedstawienia list referencyjnych, producentów wskazanych urządzeń.

3 1. Rozdzielnia nn. Podstawowe parametry techniczne rozdzielni Rozdzielnia nn Obudowa z tworzywa sztucznego (2 klasa izolacji), w wykonaniu stojącym na fundamencie. Napięcie znamionowe 230/400VAC, 50Hz Stopień ochrony IP66 Inne Możliwość wprowadzenia zasilania i odpływów od dołu Aparatura łączeniowa renomowanych producentów 2. Aparatura łączeniowa w rozdzielni Zalecane jest zamontowanie w rozdzielni aparatury łączeniowej, o ile to będzie możliwe, jednego producenta,powszechnie dostępne w Polsce (własna sieć dystrybucyjna lub hurtownie). 3. Obróbka i podłączenie przewodów Podłączenia przewodów w listwach zaciskowych rozdzielnic i urządzeń za pomocą połączeń śrubowych. Końce kabli i przewodów w rozdzielni należy trwale oznaczyć numerem kabla z listy kablowej i jego adresem, a końcówki żył kabli sterowniczych powinny posiadać oznaczniki z numerem potencjału (lub innym symbolem przyjętym do oznaczania obwodów w dokumentacji). 4. Kable energetyczne Do zasilania studni zastosowano kable aluminiowe o izolacji i powłoce polwinitowej na napięcie znamionowe 0,6/1kV Podstawowe parametry techniczne Kable elektroenergetyczne aluminowe Wykonanie Kable elektroenergetyczne z żyłami aluminiowymi Izolacja Polichlorek winylu Powłoka wypełniająca Polichlorek winylu Powłoka zewnętrzna Polichlorek winylu Żyła Aluminiowa

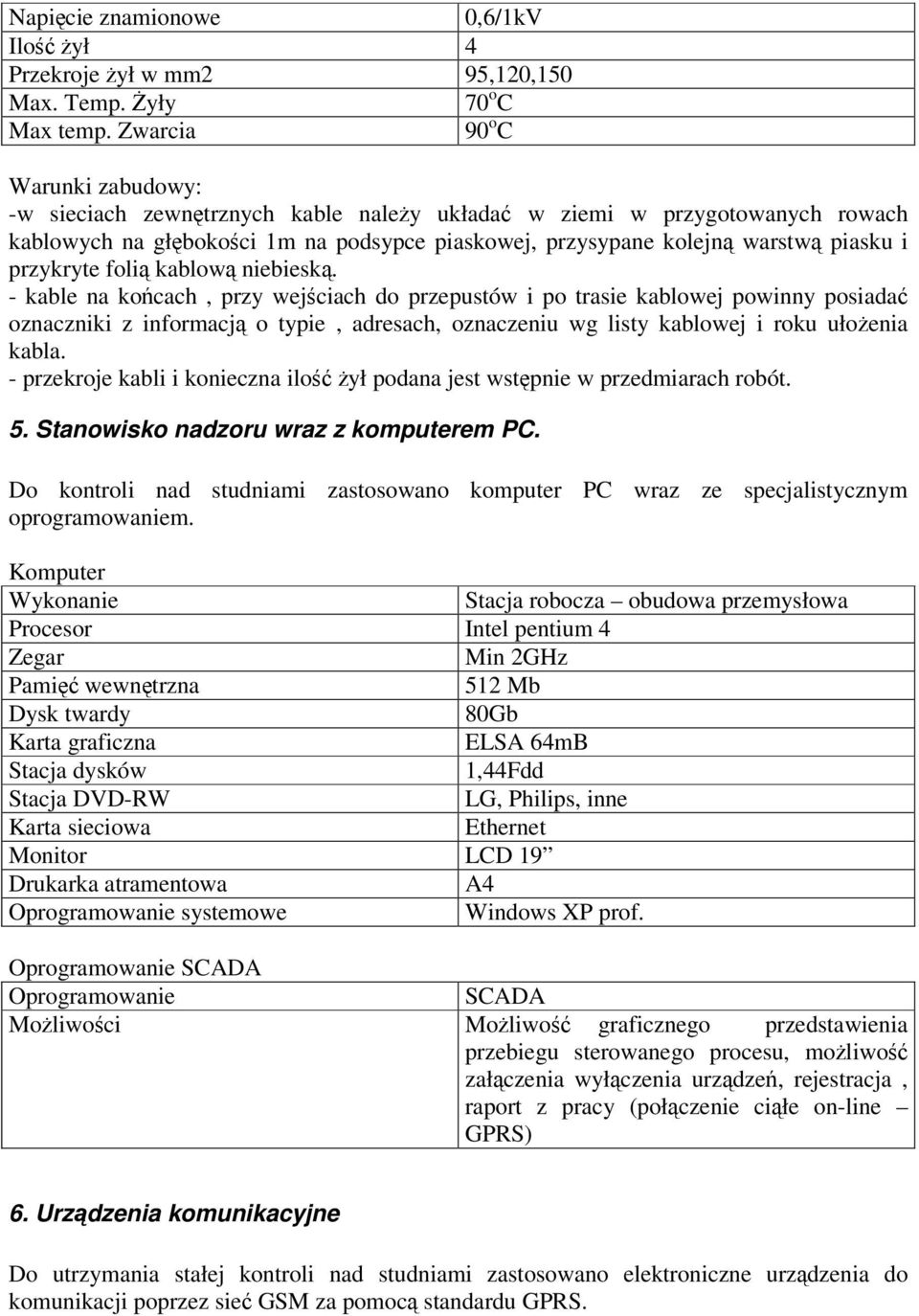

4 Napięcie znamionowe 0,6/1kV Ilość żył 4 Przekroje żył w mm2 95,120,150 Max. Temp. Żyły 70 o C Max temp. Zwarcia 90 o C Warunki zabudowy: -w sieciach zewnętrznych kable należy układać w ziemi w przygotowanych rowach kablowych na głębokości 1m na podsypce piaskowej, przysypane kolejną warstwą piasku i przykryte folią kablową niebieską. - kable na końcach, przy wejściach do przepustów i po trasie kablowej powinny posiadać oznaczniki z informacją o typie, adresach, oznaczeniu wg listy kablowej i roku ułożenia kabla. - przekroje kabli i konieczna ilość żył podana jest wstępnie w przedmiarach robót. 5. Stanowisko nadzoru wraz z komputerem PC. Do kontroli nad studniami zastosowano komputer PC wraz ze specjalistycznym oprogramowaniem. Komputer Wykonanie Stacja robocza obudowa przemysłowa Procesor Intel pentium 4 Zegar Min 2GHz Pamięć wewnętrzna 512 Mb Dysk twardy 80Gb Karta graficzna ELSA 64mB Stacja dysków 1,44Fdd Stacja DVD-RW LG, Philips, inne Karta sieciowa Ethernet Monitor LCD 19 Drukarka atramentowa A4 Oprogramowanie systemowe Windows XP prof. Oprogramowanie SCADA Oprogramowanie SCADA Możliwości Możliwość graficznego przedstawienia przebiegu sterowanego procesu, możliwość załączenia wyłączenia urządzeń, rejestracja, raport z pracy (połączenie ciąłe on-line GPRS) 6. Urządzenia komunikacyjne Do utrzymania stałej kontroli nad studniami zastosowano elektroniczne urządzenia do komunikacji poprzez sieć GSM za pomocą standardu GPRS.

5 Moduł GSM Wykonanie Obudowa do montażu w rozdzielni Stopień ochrony IP41 Zasilanie 9-24VDC Liczba wyjść 4 cyfrowe Liczba wejść 8 cyfrowych Złącze do programowania RS232, RS485 Inne Antena, zasilacz buforowy wraz z akumulatorem (uwaga powyższe urządzenia należy dostarczyć od jednego Producenta) 7. Badania i sprawdzenia Urządzenia elektryczne i instalacje wymagają sprawdzenia stanu izolacji, pomiarów ochrony przeciwporażeniowej, ochrony odgromowej, badania parametrów technicznych i wymagają przeprowadzenia prób funkcjonalnych. Próby, badania i pmiary powinny być przeprowadzone przez przeszkolonych pracowników(posiadających odpowiednie uprawnienia SEP i zakończone stosownymi protokółami. 8. Uwagi ogólne Wyposażenia i materiały elektryczne powinny posiadać atesty polskiego Biura Badań Jakości (BBJ SEP). Atesty powinny być dostarczone przez Wykonawcę jako załącznik do dokumentacji powykonawczej. Instalacje powinny być wykonane zgodnie z: - Polskimi Normami (PN), - Przepisami Budowy Urządzeń Elektrycznych, - Prawem Budowlanym i wymaganiami lokalnym 9. Obowiązujące normy 1.PN-93/E-90401: Kable elektroenergetyczne i sygnalizacyjne o izolacji i powłoce polwinitowej na napięcie znamionowe nie przekraczające 6/6 kv. Kable elektroenergetyczne na napięcie znamionowe nie przekraczające 0,6/1 kv. 2.PN-93/E-90403: Kable elektroenergetyczne i sygnalizacyjne o izolacji i powłoce polwinitowej na napięcie znamionowe nie przekraczające 6/6 kv. Kable sygnalizacyjne na napięcie znamionowe nie przekraczające 0,6/1 kv. 3.PN-E-90410:1944 Kable elektroenergetyczne o izolacji z polietylenu usieciowanego na napięcie znamionowe od 3,6/6 kv do 18/30 kv. Ogólne wymagania i badania. 4.PN-E-9041L1944 Kable elektroenergetyczne o izolacji z polietylenu usieciowanego na napięcie znamionowe od 3,6/6 kv do 18/30 kv. Kable elektroenergetyczne jednożyłowe na napięcie znamionowe od 3,6/6 kv do 18/30 kv. 5.PN-EN AC:1997 Urządzenia elektroenergetyczne w przestrzeniach zagrożonych wybuchem. Wymagania ogólne. 6.IEC 76 (l993-03) (PN-IEC 76) Transformatory. 7.PN-92/E Stopnie ochrony zapewnione przez obudowy (Kod IP).

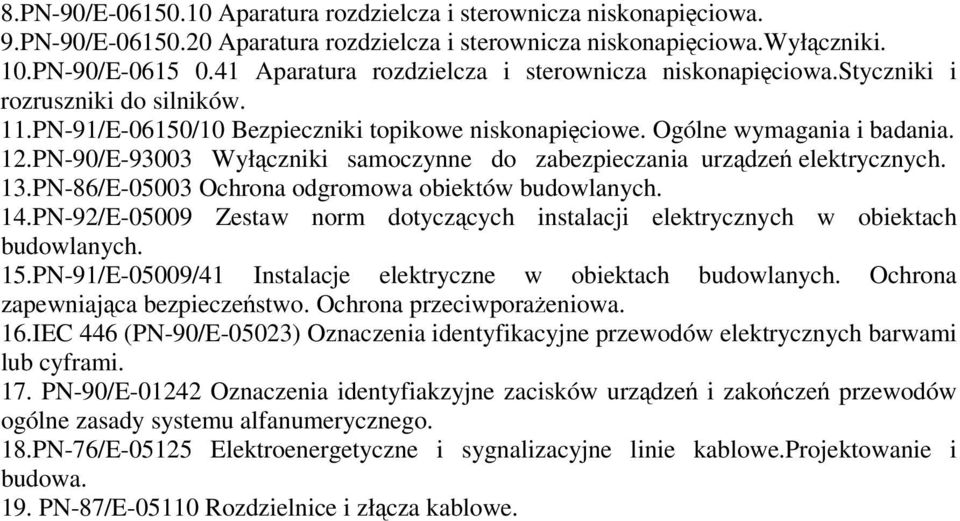

6 8.PN-90/E Aparatura rozdzielcza i sterownicza niskonapięciowa. 9.PN-90/E Aparatura rozdzielcza i sterownicza niskonapięciowa.wyłączniki. 10.PN-90/E Aparatura rozdzielcza i sterownicza niskonapięciowa.styczniki i rozruszniki do silników. 11.PN-91/E-06150/10 Bezpieczniki topikowe niskonapięciowe. Ogólne wymagania i badania. 12.PN-90/E Wyłączniki samoczynne do zabezpieczania urządzeń elektrycznych. 13.PN-86/E Ochrona odgromowa obiektów budowlanych. 14.PN-92/E Zestaw norm dotyczących instalacji elektrycznych w obiektach budowlanych. 15.PN-91/E-05009/41 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przeciwporażeniowa. 16.IEC 446 (PN-90/E-05023) Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi. 17. PN-90/E Oznaczenia identyfiakzyjne zacisków urządzeń i zakończeń przewodów ogólne zasady systemu alfanumerycznego. 18.PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe.projektowanie i budowa. 19. PN-87/E Rozdzielnice i złącza kablowe.
