1 Przedsiębiorstwo Wielobranżowe AeMP Ruda Śląska ul. Kłodnicka 97 Tytuł opracowania : Projekt budowlano- wykonawczy przebudowy instalacji elektrycznej w budynku Przychodni Rejonowej Lokalizacja : ul. Makuszyńskiego 7 Ruda Śląska Branż : Instalacja elektryczna Inwestor : Miasto Ruda Śląska, Plac Jana Pawła II 6 Projektował : Józef Stanik upr. bud. nr 590/78 Kt Zawartość opracowania : 1. Opis techniczny 2. Rzut piętra - rys. nr 1 3. Schemat ideowy tablicy T 2 - rys. nr 2 4. Przedmiar robót 5. Kosztorys inwestorski 6. Specyfikacje techniczne Ruda Śląska, Marzec 2008r. 1

ul. Makuszyńskiego 7 Ruda Śląska Branż : Instalacja elektryczna Inwestor : Miasto Ruda Śląska, Plac Jana Pawła II 6 Projektował : Józef Stanik

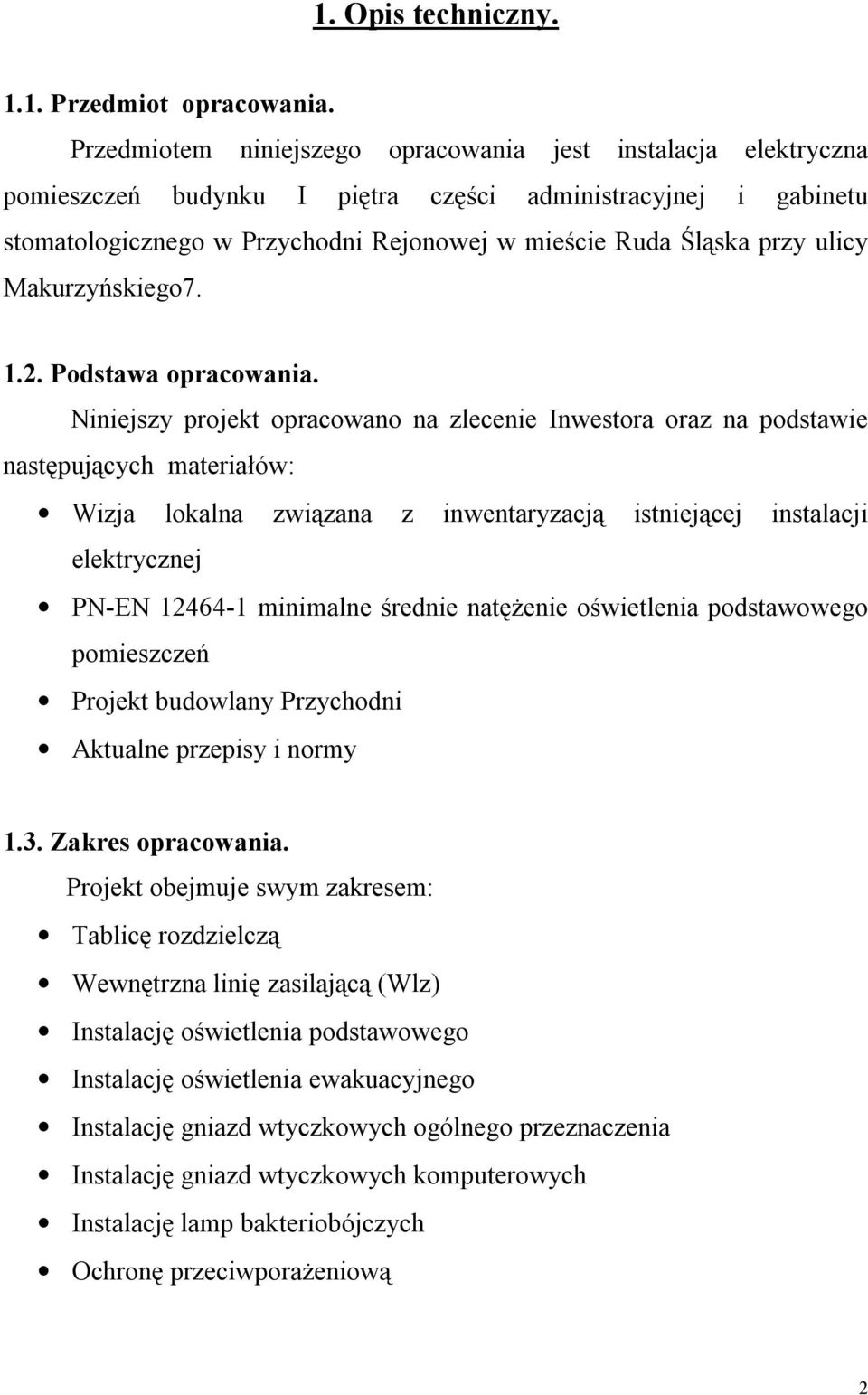

2 1. Opis techniczny Przedmiot opracowania. Przedmiotem niniejszego opracowania jest instalacja elektryczna pomieszczeń budynku I piętra części administracyjnej i gabinetu stomatologicznego w Przychodni Rejonowej w mieście Ruda Śląska przy ulicy Makurzyńskiego Podstawa opracowania. Niniejszy projekt opracowano na zlecenie Inwestora oraz na podstawie następujących materiałów: Wizja lokalna związana z inwentaryzacją istniejącej instalacji elektrycznej PN-EN minimalne średnie natężenie oświetlenia podstawowego pomieszczeń Projekt budowlany Przychodni Aktualne przepisy i normy 1.3. Zakres opracowania. Projekt obejmuje swym zakresem: Tablicę rozdzielczą Wewnętrzna linię zasilającą (Wlz) Instalację oświetlenia podstawowego Instalację oświetlenia ewakuacyjnego Instalację gniazd wtyczkowych ogólnego przeznaczenia Instalację gniazd wtyczkowych komputerowych Instalację lamp bakteriobójczych Ochronę przeciwporażeniową 2

ulicy Makurzyńskiego7. 1.2. Podstawa opracowania.

3 Ochronę przeciwprzepięciową 2. Instalacje elektryczne Dane techniczne: Instalacja wewnętrzna 230/400 TN-S 2.2.Wewnetrzna linia zasilająca Wlz. Typ linii oraz wartość zabezpieczeń przedstawiono na schemacie zasilania. Projektuje się poprowadzenie przewodów w bruzdach z T-2 do T Demontaż. Istniejącą instalację elektryczną w remontowanych pomieszczeniach należy zdemontować Tablica. Zaprojektowano rozdzielnię wnękową blaszaną firmy Sabaj, identyczną jakie zabudowano podczas ostatniego remontu Oświetlenie Oświetlenie podstawowe. Oświetlenie podstawowe zaprojektowano jako oświetlenie świetlówkowe, a w pomieszczeniach wymagających dużego natężenia oświetlenia (ok lx.) jak np. gabinety stomatologiczne zastosowano oprawy sufitowe energooszczędne z rastrami wysokopolerowanymi. W gabinetach stomatologicznych również należy zabudować oprawy bakteriobójcze. W pokoju administracyjnym należy pozostawić oprawy istniejące. 3

Istniejącą instalację elektryczną w remontowanych pomieszczeniach należy zdemontować. 2.4. Tablica.

4 W instalacji oświetlenia nie stosować puszek łączeniowych 80mm. lecz wykonać łączenia w pogłębionych puszkach włączników oświetlenia 60mm. zabudowanych na wysokości 1,20 m Instalacja lamp bakteriobójczych. Przewiduje się zabudowanie lamp bakteriobójczych w pomieszczeniach gabinetów stomatologicznych. Załączanie w/w lamp odbywać się będzie za pomocą włączników zintegrowanymi z sygnalizatorami świetlnymi. Włączniki zabudować na wysokości 1,20 m Oświetlenie komunikacyjne. Oświetlenie komunikacyjne przewidziano poprzez zabudowę lamp na korytarzu. W trzech oprawach należy zabudować moduły oświetlenia awaryjnego Oświetlenie ewakuacyjne. Oświetlenie ewakuacyjne stanowić będą lampy awaryjne czynne wraz z oświetleniem komunikacyjnym i przewidziane w pomieszczeniach jak w pkt Oświetlenie to będzie czynne wraz z oświetleniem komunikacyjnym, a z chwilą zaniku napięcia (wyłączenia) oświetlenia podstawowego i komunikacyjnego oświetlenie to będzie czynne około trzech godzin. Łączna moc oświetlenia ewakuacyjnego wyniesie około 50W i powinno być również czynne nocą jako oświetlenie dozorowe. Średnie natężenie tego oświetlenia wyniesie ok. 2-5 lx. (wymagane 0,5 lx.) Gniazda wtyczkowe. Przewidziano gniazda 2P+z podstawowe 230V i gniazda komputerowe. Obwody gniazd podstawowych zabezpieczone będą wyłącznikami nadprądowymi i różnicowo-prądowymi 30mA. Gniazda komputerowe będą 4

Załączanie w/w lamp odbywać się będzie za pomocą włączników zintegrowanymi z sygnalizatorami świetlnymi. Włączniki zabudować na wysokości 1,20 m. 2.5.3. Oświetlenie komunikacyjne.

5 zabezpieczone oddzielnymi obwodami zabezpieczeniem różnicowo-prądowym 30mA o charakterystyce A Ochrona od porażeń elektrycznych. Projektowaną instalację przewidziano w układzie sieci TN-S z przewodami 3-rzy żyłowymi w tym z żyłą ochronną PE. Obwody gniazd wtyczkowych zabezpieczono wyłącznikami różnicowo-prądowymi 30mA. Dodatkowo w pomieszczeniach gabinetów stomatologicznych Unity stomatologiczne należy uziemić przewodem ochronnym LgY 4,0 mm Instalacja telefoniczna. Instalacja telefoniczna pozostaje bez zmian. 5

Projektowaną instalację przewidziano w układzie sieci TN-S z przewodami 3-rzy żyłowymi w tym z żyłą ochronną PE.
