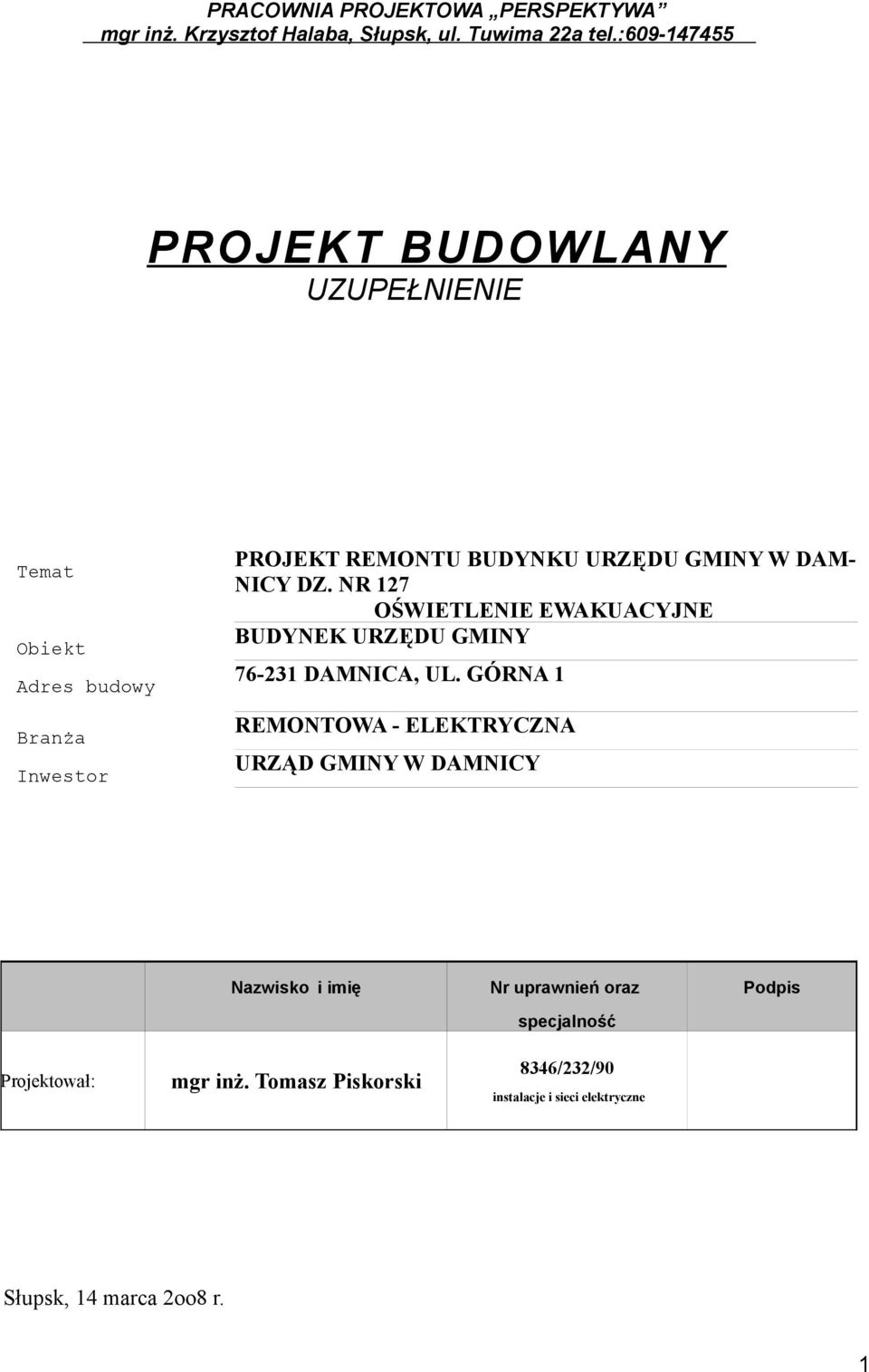

1 PROJEKT BUDOWLANY UZUPEŁNIENIE Temat Obiekt Adres budowy Branża Inwestor PROJEKT REMONTU BUDYNKU URZĘDU GMINY W DAM- NICY DZ. NR 127 OŚWIETLENIE EWAKUACYJNE BUDYNEK URZĘDU GMINY DAMNICA, UL. GÓRNA 1 REMONTOWA - ELEKTRYCZNA URZĄD GMINY W DAMNICY Nazwisko i imię Nr uprawnień oraz specjalność Podpis Projektował: mgr inż. Tomasz Piskorski 8346/232/90 instalacje i sieci elektryczne Słupsk, 14 marca 2oo8 r. 1

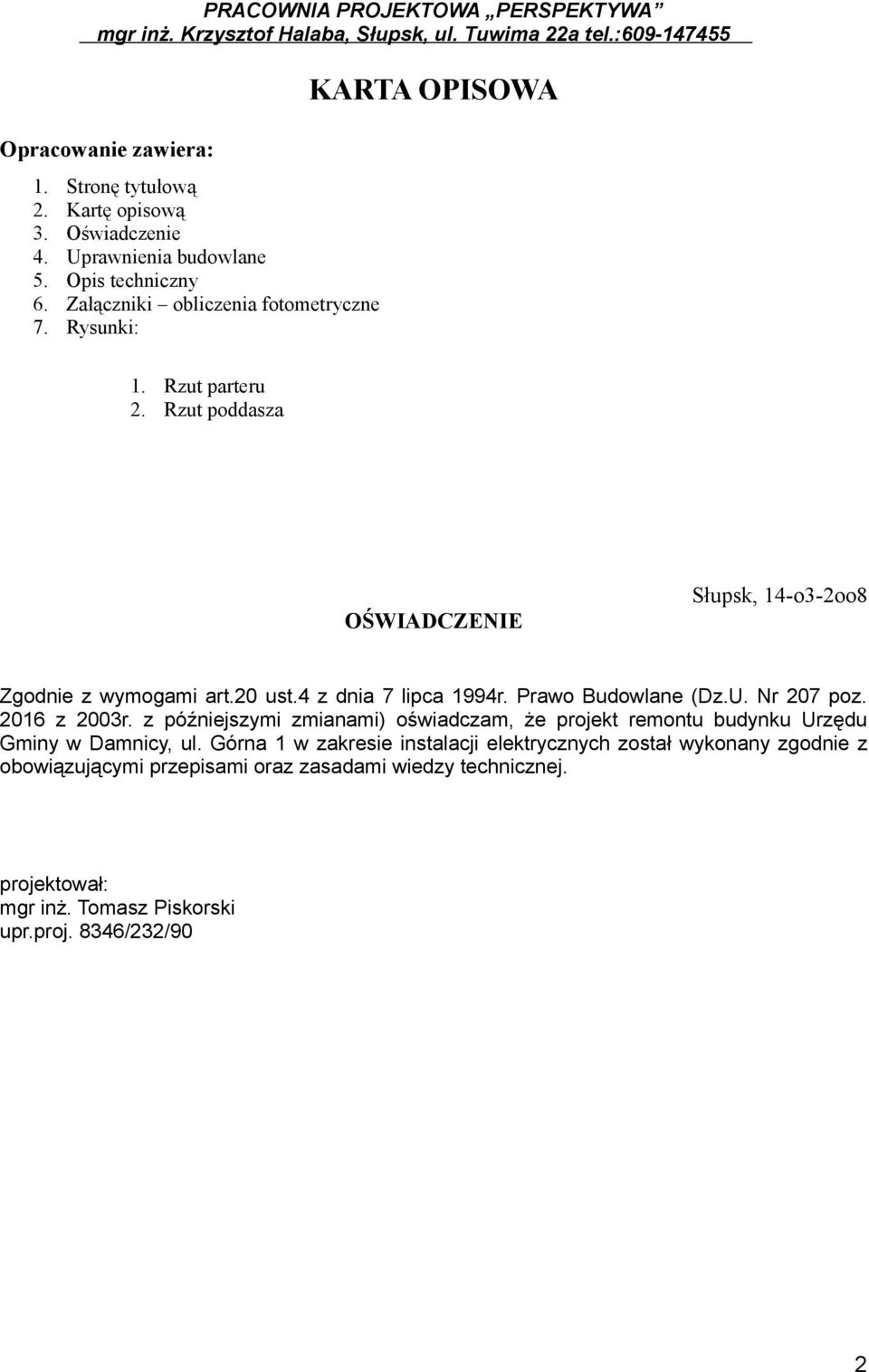

2 Opracowanie zawiera: 1. Stronę tytułową 2. Kartę opisową 3. Oświadczenie 4. Uprawnienia budowlane 5. Opis techniczny 6. Załączniki obliczenia fotometryczne 7. Rysunki: KARTA OPISOWA 1. Rzut parteru 2. Rzut poddasza OŚWIADCZENIE Słupsk, 14-o3-2oo8 Zgodnie z wymogami art.20 ust.4 z dnia 7 lipca 1994r. Prawo Budowlane (Dz.U. Nr 207 poz z 2003r. z późniejszymi zmianami) oświadczam, że projekt remontu budynku Urzędu Gminy w Damnicy, ul. Górna 1 w zakresie instalacji elektrycznych został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. projektował: mgr inż. Tomasz Piskorski upr.proj. 8346/232/90 2

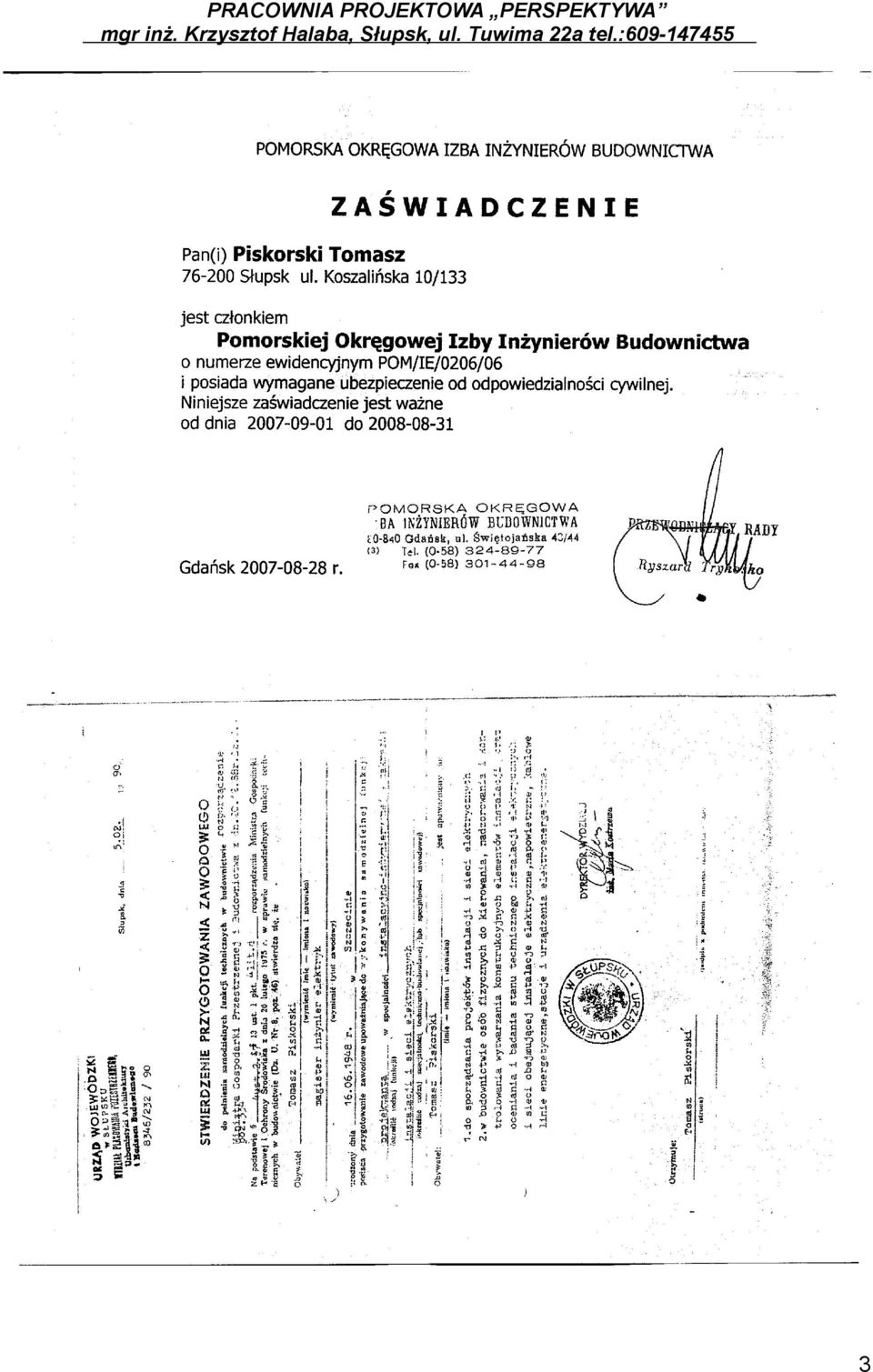

3 3

4 OPIS TECHNICZNY do projektu instalacji oświetlenia ewakuacyjnego budynku Urzędu Gminy w Damnicy 1. PODSTAWA OPRACOWANIA: Zlecenie inwestora Opracowania branży budowlanej Projekt budowlany branży elektrycznej Postanowienie Pomorskiego Komendanta Straży pożarnej znak WZ-5595/15-3/2oo8 z o3-o3-2oo8 r. Obowiązujące normy i przepisy a w szczególności: Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie [Dz.U ]. Rozporządzenie Ministra Spraw Wewnętrznych z 16 czerwca 2003r w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów [Dz.U ] Norma PN-IEC Instalacje elektryczne w obiektach budowlanych. Norma PN-EN Oświetlenie ewakuacyjne. 2. ZAKRES OPRACOWANIA 1. Dane ogólne 2. Układ zasilania w energię elektryczną 3. Rozdzielnia główna RG 4. Oświetlenie ogólne 5. Oświetlenie ewakuacyjne 6. Próby i pomiary po montażowe 7. Kosztorys uzupełniający 1. Dane ogólne Budynek Urzędu Gminy położony jest we wsi gminnej Damnica, powiat Słupski. W skład całego obiektu wchodzi stary budynek z poddaszem użytkowym i nowy budynek parterowy połączony z nim. Stary budynek jest częściowo podpiwniczony. W piwnicy znajduje się kotłownia i skład opału oraz pomieszczenia gospodarcze. W naziemnej części budynki znajdują się biura. 2. Układ zasilania w energię elektryczną Obiekt zasilany jest z linii napowietrznej nn biegnącej po zachodniej stronie budynku. Przyłącze do budynku wykonane jest zejściem kablowym. Linia kablowa wprowadzona jest piwnicą do układu pomiarowego poprzez topikowe zabezpieczenie przed licznikowe 32A. 3. Rozdzielnia główna RG W rozdzielni głównej RG wydzielone zostały pola zasilające obwody oświetlenia ogólnego a w szczególności pole nr 18 zasilanie opraw oświetleniowych części parterowej budynku niskiego, pole nr 19 zasilanie obwodów oświetleniowych części parterowej budynki wyższego i pole nr 20 zasilanie oświetlenia części poddaszowej. 4. Oświetlenie ogólne Oświetlenie ogólne w pomieszczeniach biurowych nowej części (budynek niski) pozostaje bez zmiany. Instalacja oświetlenia w części starej na parterze podlega wymianie z zachowaniem dotychczasowych opraw oświetleniowych. Instalacja oświetleniowa na poddaszu podlega całkowitej wymianie. Instalację w pomieszczeniach biurowych, socjalnych i technicznych wykonać jako pt przewodem YDY3x1,5mm 2 i zasilać z odpowiednich pól rozdzielni RG. 4

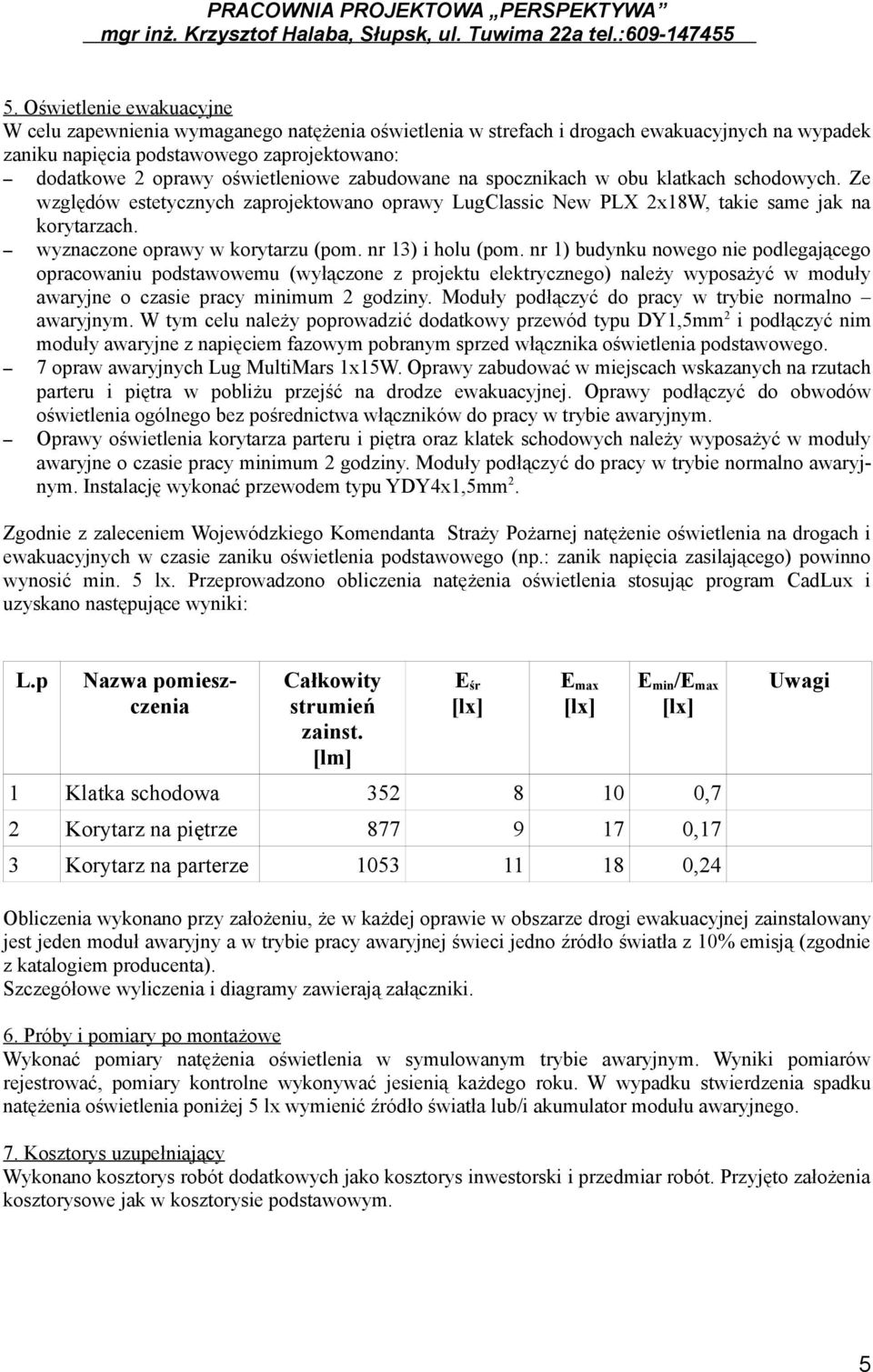

5 5. Oświetlenie ewakuacyjne W celu zapewnienia wymaganego natężenia oświetlenia w strefach i drogach ewakuacyjnych na wypadek zaniku napięcia podstawowego zaprojektowano: dodatkowe 2 oprawy oświetleniowe zabudowane na spocznikach w obu klatkach schodowych. Ze względów estetycznych zaprojektowano oprawy LugClassic New PLX 2x18W, takie same jak na korytarzach. wyznaczone oprawy w korytarzu (pom. nr 13) i holu (pom. nr 1) budynku nowego nie podlegającego opracowaniu podstawowemu (wyłączone z projektu elektrycznego) należy wyposażyć w moduły awaryjne o czasie pracy minimum 2 godziny. Moduły podłączyć do pracy w trybie normalno awaryjnym. W tym celu należy poprowadzić dodatkowy przewód typu DY1,5mm 2 i podłączyć nim moduły awaryjne z napięciem fazowym pobranym sprzed włącznika oświetlenia podstawowego. 7 opraw awaryjnych Lug MultiMars 1x15W. Oprawy zabudować w miejscach wskazanych na rzutach parteru i piętra w pobliżu przejść na drodze ewakuacyjnej. Oprawy podłączyć do obwodów oświetlenia ogólnego bez pośrednictwa włączników do pracy w trybie awaryjnym. Oprawy oświetlenia korytarza parteru i piętra oraz klatek schodowych należy wyposażyć w moduły awaryjne o czasie pracy minimum 2 godziny. Moduły podłączyć do pracy w trybie normalno awaryjnym. Instalację wykonać przewodem typu YDY4x1,5mm 2. Zgodnie z zaleceniem Wojewódzkiego Komendanta Straży Pożarnej natężenie oświetlenia na drogach i ewakuacyjnych w czasie zaniku oświetlenia podstawowego (np.: zanik napięcia zasilającego) powinno wynosić min. 5 lx. Przeprowadzono obliczenia natężenia oświetlenia stosując program CadLux i uzyskano następujące wyniki: L.p Nazwa pomieszczenia Całkowity strumień zainst. [lm] E śr E max E min /E max 1 Klatka schodowa ,7 2 Korytarz na piętrze ,17 3 Korytarz na parterze ,24 Uwagi Obliczenia wykonano przy założeniu, że w każdej oprawie w obszarze drogi ewakuacyjnej zainstalowany jest jeden moduł awaryjny a w trybie pracy awaryjnej świeci jedno źródło światła z 10% emisją (zgodnie z katalogiem producenta). Szczegółowe wyliczenia i diagramy zawierają załączniki. 6. Próby i pomiary po montażowe Wykonać pomiary natężenia oświetlenia w symulowanym trybie awaryjnym. Wyniki pomiarów rejestrować, pomiary kontrolne wykonywać jesienią każdego roku. W wypadku stwierdzenia spadku natężenia oświetlenia poniżej 5 lx wymienić źródło światła lub/i akumulator modułu awaryjnego. 7. Kosztorys uzupełniający Wykonano kosztorys robót dodatkowych jako kosztorys inwestorski i przedmiar robót. Przyjęto założenia kosztorysowe jak w kosztorysie podstawowym. 5
