3 Przepompownia ścieków socjalno-bytowych P1 - P5 i Pd1 Pd4 Laskowice, Gm. Jeżewo 2. Wykaz działek objętych zakresem projektu. 44/7, 48/2, 33/128, 54/2, 60, 9/4, 11, 20, 22/1 lokalizacja pompowni i trasa linii kablowej 3. Zawartość opracowania. 1. Strona tytułowa. 2. Wykaz działek objętych zakresem projektu. 3. Zawartość opracowania. 4. Założenia. 5. Opis techniczny. 6. Obliczenia techniczne 7. Spis rysunków. 1 Trasa linii kablowej zasilającej 2 Schemat zasilania przepompowni głównej 3 Schemat zasilania przepompowni przydomowej 4 Schemat blokowy pomiaru poziomu ścieków w komorze przepompowni 5 Zabudowa rozdzielnicy przepompowni przydomowej 8. Spis tabel. 1 Zestawienie kabli i przewodów 9. Wykaz materiałów. 10. Załączniki 4. Założenia 4.1. Podstawa opracowania 1. Zlecenie i umowa z Inwestorem. 2. Wytyczne technologa prowadzącego 3. Warunki przyłączenia do sieci elektroenergetycznej, wydane przez Enea Operator Sp. z o.o., Rejon Dystrybucji Świecie w dniu r 4.2. Zakres opracowania Opracowanie swoim zakresem obejmuje: linię kablową zasilającą zabudowę złącza pomiarowego lokalizację rozdzielnicy zasilająco sterowniczej Rzs i złącza pomiarowego, schematy zasilania odbiorników, wykaz materiałów Strona 2

4 Przepompownia ścieków socjalno-bytowych P1 - P5 i Pd1 Pd4 Laskowice, Gm. Jeżewo 5.Opis techniczny 5.1. Dane elektroenergetyczne Przepompownie główne P1 P5 Moc szczytowa czynna udostępniona zgodnie z warunkami Ps = 6,0 kw Zabezpieczenie główne przedlicznikowe Ib = 10 A Kabel zasilający do złącza kablowo-pomiarowego YAKY 4x35mm 2 Kabel zasilający od złącza kablowo-pomiarowego do rozdzielnicy przepompowni YKY 4x10mm 2 Granica eksploatacji zaciski prądowe na wyjściu przewodu od zabezpieczenia w złączu, w kierunku instalacji odbiorcy. System dodatkowej ochrony przed niebezpiecznym napięciem dotyku - szybkie wyłączenie zasilania. Układ sieci zasilającej TN-C. Rozdzielenie przewodu PEN na PE i N w rozdzielnicy zasilającej przepompowni Przepompownie przydomowe Pd1 Pd4 Moc szczytowa czynna dla przepompowni przydomowej Ps = 0,55 kw Zabezpieczenie główne S303C6A Kabel zasilający do rozdzielnicy przepompowni YKY 5x1,5mm 2 System dodatkowej ochrony przed niebezpiecznym napięciem dotyku - szybkie wyłączenie zasilania. Układ sieci odbiorczej TN-C-S. Rozdzielenie przewodu ochronno - neutralnego PEN na PE i N nastąpi w budynku mieszkalnym Zasilanie Zasilanie przepompowni P1 P5 Schemat zasilania przepompowni ścieków przedstawiono na rysunku nr 2. Zgodnie z warunkami przyłączenia wydanymi przez Rejon Dystrybucji Świecie, zasilanie przepompowni ścieków wyprowadzone zostanie ze złącza kablowo-pomiarowego ustawionego obok rozdzielnicy zasilająco-sterowniczej przepompowni. Zasilanie do złącza kablowo-pomiarowego zawarte jest w oddzielnym opracowaniu. Wykonanie przyłącza od źródła zasilania do złącza kablowo-pomiarowego wykonane zostanie przez Rejon Dystrybucji Świecie. Złącze w części pomiarowej wyposażone będzie w zabezpieczenie przedlicznikowe o wartości 10A i 3-fazowy licznik energii czynnej. Złącze pomiarowe i rozdzielnice zasilająco-sterowniczą ustawić przy przepompowni. Ze złącza wyprowadzić kabel typu YKY 4x10mm 2, który wprowadzamy do rozdzielnicy Strona 3

5 Przepompownia ścieków socjalno-bytowych P1 - P5 i Pd1 Pd4 Laskowice, Gm. Jeżewo zasilająco-sterowniczej Rzs przepompowni. Rozdzielnicę zasilającą przepompowni ustawić na fundamencie prefabrykowanym. Zasilanie do złącza pomiarowego włącznie wykonane zostanie przez R.D. Świecie Zasilanie przepompowni przydomowych Pd1 Pd4 Schemat zasilania przydomowej przepompowni ścieków przedstawiono na rysunku nr 3. W celu wykonania zasilania należy: 1. Zza układu pomiarowego budynku mieszkalnego wyprowadzić kabel zasilający pompownie ścieków. Obwód zabezpieczyć wyłącznikiem instalacyjnym o wartości S303C6. 2. Sposób prowadzenia przewodu (listwy instalacyjne, pod tynkiem, piwnicą, itp.) należy bezpośrednio ustalić z właścicielem budynku. 3. Rozdzielenie przewodu PEN na PE i N nastąpi w skrzynce zabezpieczeń budynku mieszkalnego. 4. Rozdzielnicę ustawić na fundamencie prefabrykowanym w pobliżu komory pompowni (lokalizacja zalecana). W przypadku montażu rozdzielnicy na ścianie budynku lub we wnętrzu budynku (piwnica) należy uzyskać zgodę właściciela na taki montaż Instalacje elektryczne. Instalacje elektryczne wykonano przewodami miedzianymi prowadzonymi w rurze ochronnej średnicy 75mm ułożonej w ziemi pomiędzy komorą pompowni a rozdzielnicą zasilająco - sterowniczą. Miejsce wprowadzenia przewodów należy uszczelnić pianką, w celu zapobieżenia przedostawaniu się oparów (wilgoci) z pompowni do rozdzielnicy zasilająco sterowniczej. Kable od pompy tłocznej i czujników poziomu prowadzimy bezpośrednio do rozdzielnicy zasilająco sterowniczej i podpinamy do zacisków listwy X1. Wszystkie obwody zasilania i sterowania zestawiono w tabeli nr 1 załączonej do niniejszego opracowania. W tabeli zestawiono typy przewodów, oraz ich długości Oświetlenie terenu pompowni P3 Z rozdzielnicy zasilająco - sterowniczej pompowni należy zasilić lampę oświetleniową zamontowaną na słupie metalowym wysokości 3m. Lampa załączana będzie łącznikiem zamontowanym wewnątrz rozdzielnicy Strona 4

6 Przepompownia ścieków socjalno-bytowych P1 - P5 i Pd1 Pd4 Laskowice, Gm. Jeżewo 5.5. Rozdzielnica zasilająca. Rozdzielnica zasilająca dostarczana jest razem z montowaną przepompownią ścieków. Kable zasilające i sterujące zostaną wyprowadzone z rozdzielnicy od dołu i są dostarczane razem z pompownią w ramach dostawy i montażu Układanie kabla zasilającego w ziemi. Sposób układania linii kablowych winien odpowiadać wymogom zawartym w PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Kabel należy układać na dnie wykopu, jeżeli grunt jest piaszczysty, w pozostałych przypadkach kabel należy układać na warstwie piasku o grubości co najmniej 10cm na głębokości 70cm. Nie należy układać kabla bezpośrednio na dnie wykopu kamienistego lub w ziemi, która mogłaby uszkodzić kabel (ostry żwir) ani bezpośrednio zasypywać tą ziemią. Ułożony kabel zasypać warstwą piasku o grubości co najmniej 10 cm, następnie warstwą rodzimego gruntu o grubości co najmniej 15 cm, a następnie przykryć folią z tworzywa sztucznego koloru niebieskiego. Odległość folii od kabla powinna wynosić co najmniej 25cm. Kabel powinien być ułożony w wykopie linią falistą z zapasem (1-3% długości wykopu) wystarczającym do skompensowania możliwych przesunięć gruntu. Prowadząc kabel pod wjazdami i drogami należy układać go w rurze ochronnej stalowej r.s.ø 110 (lub izolacyjnej) na głębokości 1,2m. Rurę należy ułożyć ze spadkiem co najmniej 0,1%. Miejsce wprowadzenia kabla do rury powinno być uszczelnione, np. materiałem włóknistym i gliną. Dla linii kablowej przed złączem kablowo-pomiarowym, rozdzielnicą zasilającą należy przewidzieć zapas kabla. Wszystkie skrzyżowania i zbliżenia kabla zasilającego z urządzeniami podziemnymi (rury, kable, konstrukcje itp.) należy wykonać zgodnie z obowiązującymi przepisami i normami Oznakowanie linii kablowej Linię kablową należy na całej długości oznakować za pomocą trwałych oznaczników z tworzyw sztucznych, lub z blachy niemagnetycznej odpornej na korozje. Oznaczniki należy umieszczać w odległościach co 10m w przypadku kabla ułożonego w ziemi. Ponadto oznaczniki należy umieścić przy mufach i w miejscach charakterystycznych (np. przy skrzyżowaniach z innymi kablami, w wejściach do przepustów rurowych). Na oznacznikach należy umieścić napisy zawierające co najmniej: Strona 5

7 Przepompownia ścieków socjalno-bytowych P1 - P5 i Pd1 Pd4 Laskowice, Gm. Jeżewo symbol i nr ewidencyjny linii, typ kabla, trasa kabla znak użytkownika, rok ułożenia kabla. Końce kabla zaopatrzyć w tabliczki określające typ i trasę kabla Ochrona przeciwporażeniowa. Dla zapewnienia właściwej ochrony przeciwporażeniowej zastosowano wyłącznik różnicowoprądowy i połączenia wyrównawcze. System ochrony dodatkowej przed niebezpiecznym napięciem dotyku w układzie sieci TN-C według normy PN-HD Instalacje elektryczne w obiektach budowlanych. Ustalenie ogólnych charakterystyk. Sposób wykonania dodatkowej ochrony powinien odpowiadać normie PN-HD ark Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przeciwporażeniowa. Po wykonaniu montażu stacji, wykonać pomiary sprawdzające zgodnie z normą PN-IEC Instalacje elektryczne w obiektach budowlanych. Sprawdzanie odbiorcze Uwagi końcowe. 1. Wszelkie roboty elektroinstalacyjne wykonać zgodnie z Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia r w sprawie Warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz normami PN-HD ark W celu zapewnienia właściwej ochrony wszystkie dostępne części przewodzące obudów urządzeń elektrycznych należy przyłączyć do przewodu ochronnego prowadzonego wspólnie z przewodami roboczymi i zerowym. Należy wykonać połączenia wyrównawcze pomiędzy przewodem ochronnym PE a dostępnymi elementami przewodzącymi, jak rurociągi, konstrukcje itp. Przewód PE należy połączyć z uziomem obiektu. Wymagana rezystancja uziomu ochronnego Ra<30Ω. 3. Oznaczenia na rysunkach wykonano zgodnie z PN-78/E Rysunek techniczny elektryczny. Oznaczenia identyfikacyjne literowo cyfrowe Strona 6

8 Przepompownia ścieków socjalno-bytowych P1 - P5 i Pd1 Pd4 Laskowice, Gm. Jeżewo 6. Obliczenia techniczne 6.1. Sprawdzenie przekroju linii kablowej zasilającej przepompownię ze względu na obciążalność. Kabel zasilający do rozdzielnicy zasilającej typu YKY4x10mm 2 - Idd = 60,6A przy kg 6 = 0,74 W złączu pomiarowym zastosowano zabezpieczenie przedlicznikowe o wartości 10A Obliczenie rezystancji uziemienia ochronnego Dla istniejącego układu sieci TN-C, wartość uziemienia ochronnego musi spełniać zależność: U L R a < I a R a suma rezystancji uziomu i przewodu PE I a znamionowy prąd wyzwalający wyłącznika różnicowo-prądowego (zastosowano wyłącznik różnicowo-prądowy o prądzie różnicowym 0,3A) U L napięcie dotykowe bezpieczne 25V R a < < 83Ω 0,3A Dla poprawnego działania zastosowanego wyłącznika różnicowo-prądowego w rozdzielnicy zasilająco-sterowniczej pompowni, oraz w istniejącym układzie sieci TN- C, wartość rezystancji uziemienia ochronnego musi wynosić poniżej 83Ω. Przyjęto wartość rezystancji uziemienia R a <30Ω Obliczenie spadku napięcia Spadek napięcia od złącza kablowo-pomiarowego do rozdzielnicy zasilającosterowniczej pompowni P x l x x 4 x 10 5 u = = = 0,03% γ x s x U 2 54 x 10 x P- moc czynna l- długość linii γ- konduktywność przewodu s- przekrój przewodu U- międzyprzewodowe napięcie sieci u- względny spadek napięcia u < u dop Strona 7

9 Przepompownia ścieków socjalno-bytowych P1 - P5 i Pd1 Pd4 Laskowice, Gm. Jeżewo 6.4. Sprawdzenie koordynacji urządzeń zabezpieczających z przewodami Dla zapewnienie prawidłowej koordynacji zabezpieczeń z przewodami, konieczne jest spełnienie dwóch poniższych warunków: warunek I - I B < I n < Iz warunek II - I 2 < 1,45 I Z I B prąd obliczeniowy w obwodzie elektrycznym (9,0A dla 6kW mocy zamontowanej) Iz obciążalność prądowa długotrwała przewodu (60,6A) I n prąd znamionowy urządzenia zabezpieczającego (10A) I 2 prąd zadziałania urządzenia zabezpieczającego warunek I - 9A < 10A < 60,6A warunek spełniony warunek II - 1,45 x 10A < 1,45 x 60,6A 14,5A < 87,87A warunek spełniony Koordynacja urządzeń zabezpieczających z przewodami prawidłowa Strona 8

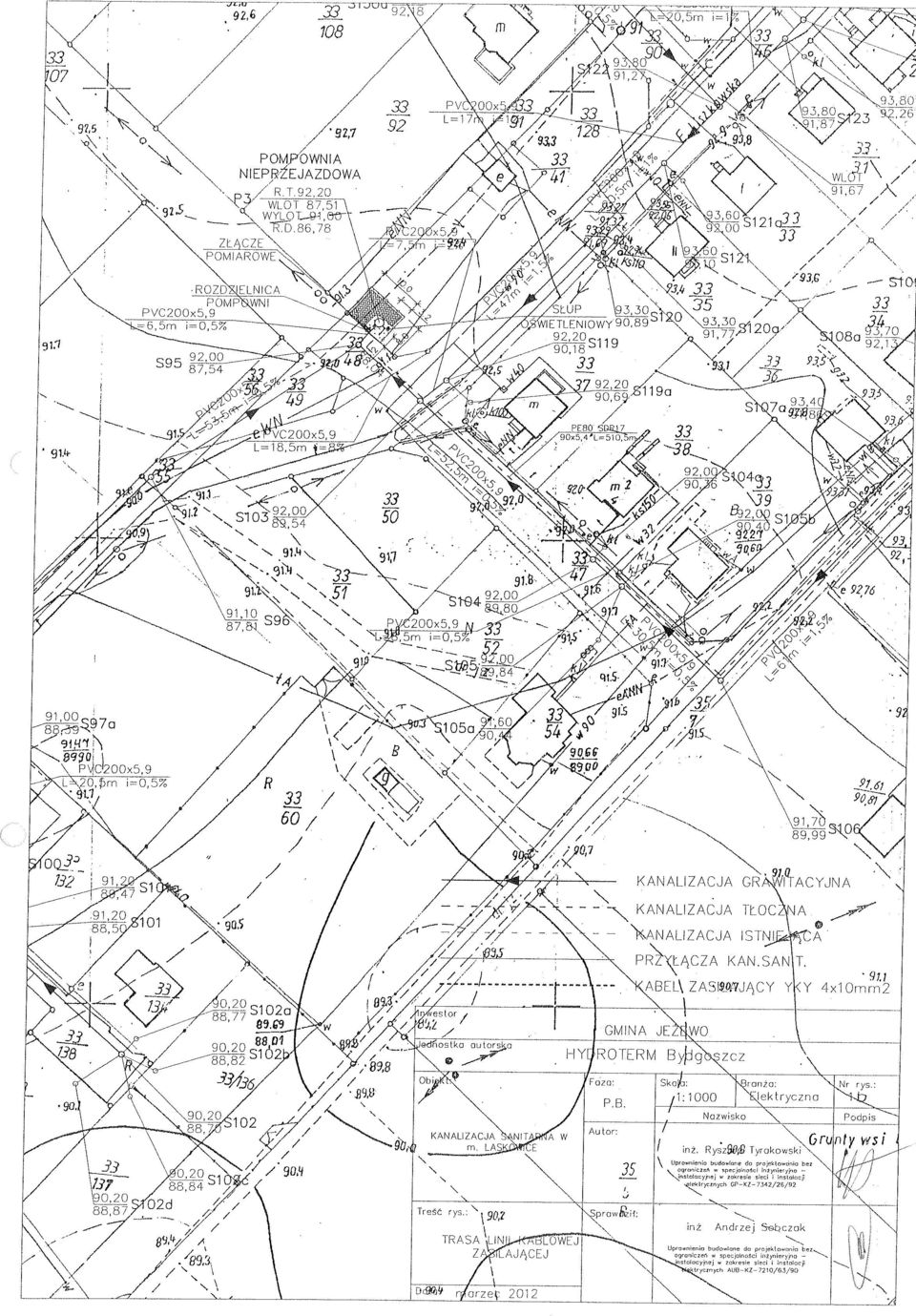

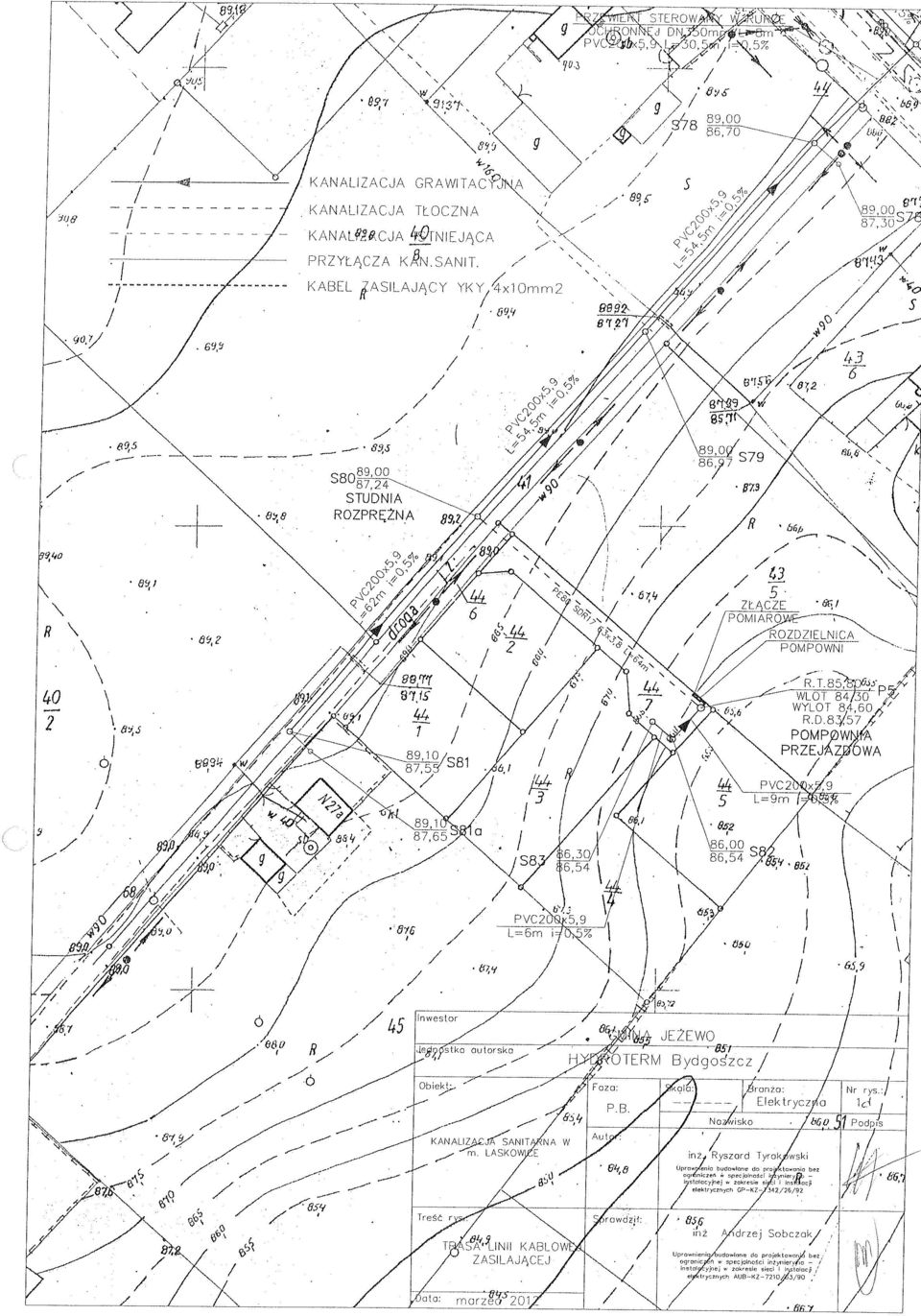

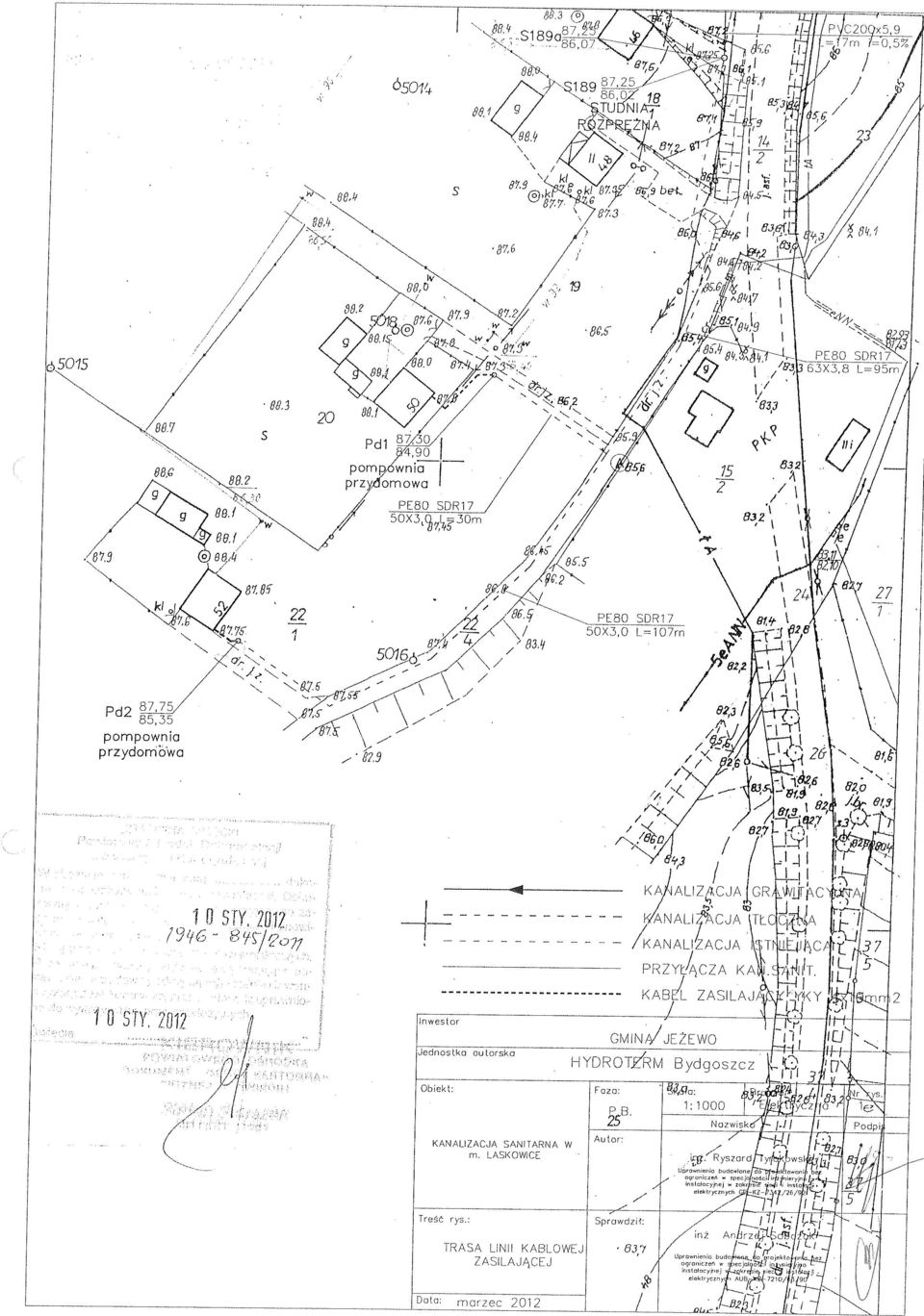

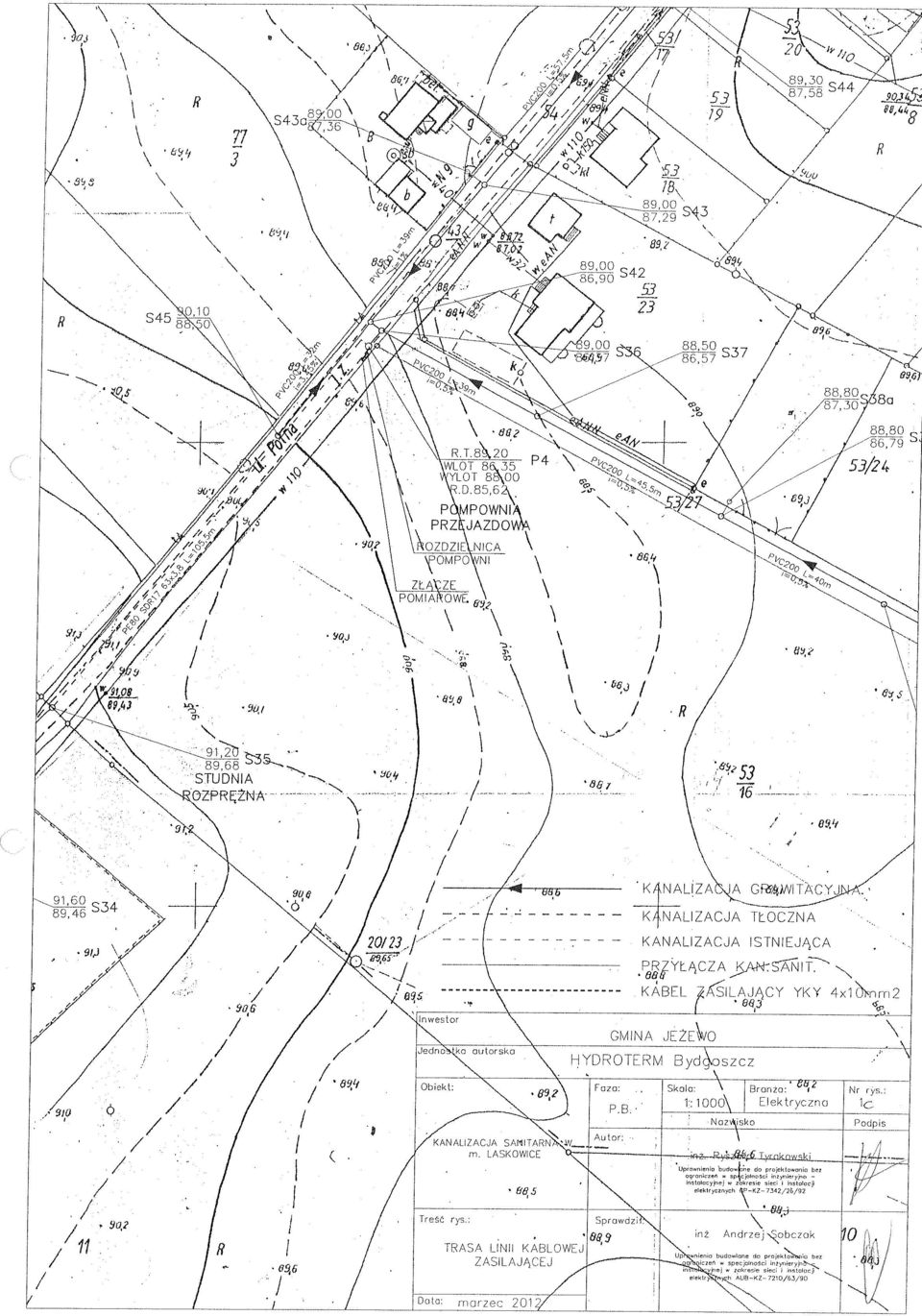

10 Przepompownia ścieków socjalno-bytowych P1 - P5 i Pd1 Pd4 Laskowice, Gm. Jeżewo 7. Spis rysunków. 1 Trasa linii kablowej zasilającej 2 Schemat zasilania przepompowni głównej 3 Schemat zasilania przepompowni przydomowej 4 Schemat blokowy pomiaru poziomu ścieków w komorze przepompowni 5 Zabudowa rozdzielnicy przepompowni przydomowej Strona 9

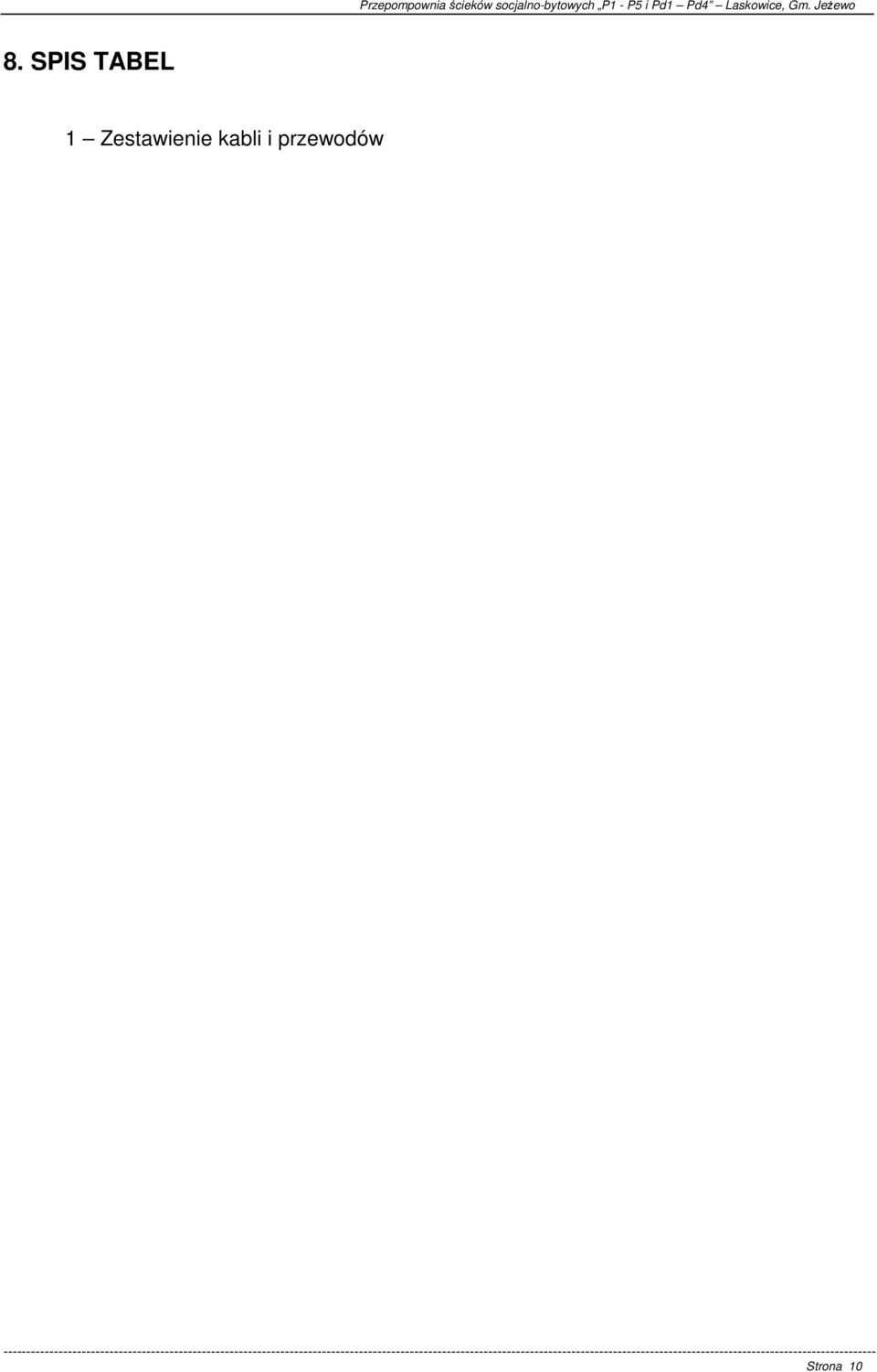

11 Przepompownia ścieków socjalno-bytowych P1 - P5 i Pd1 Pd4 Laskowice, Gm. Jeżewo 8. SPIS TABEL 1 Zestawienie kabli i przewodów Strona 10

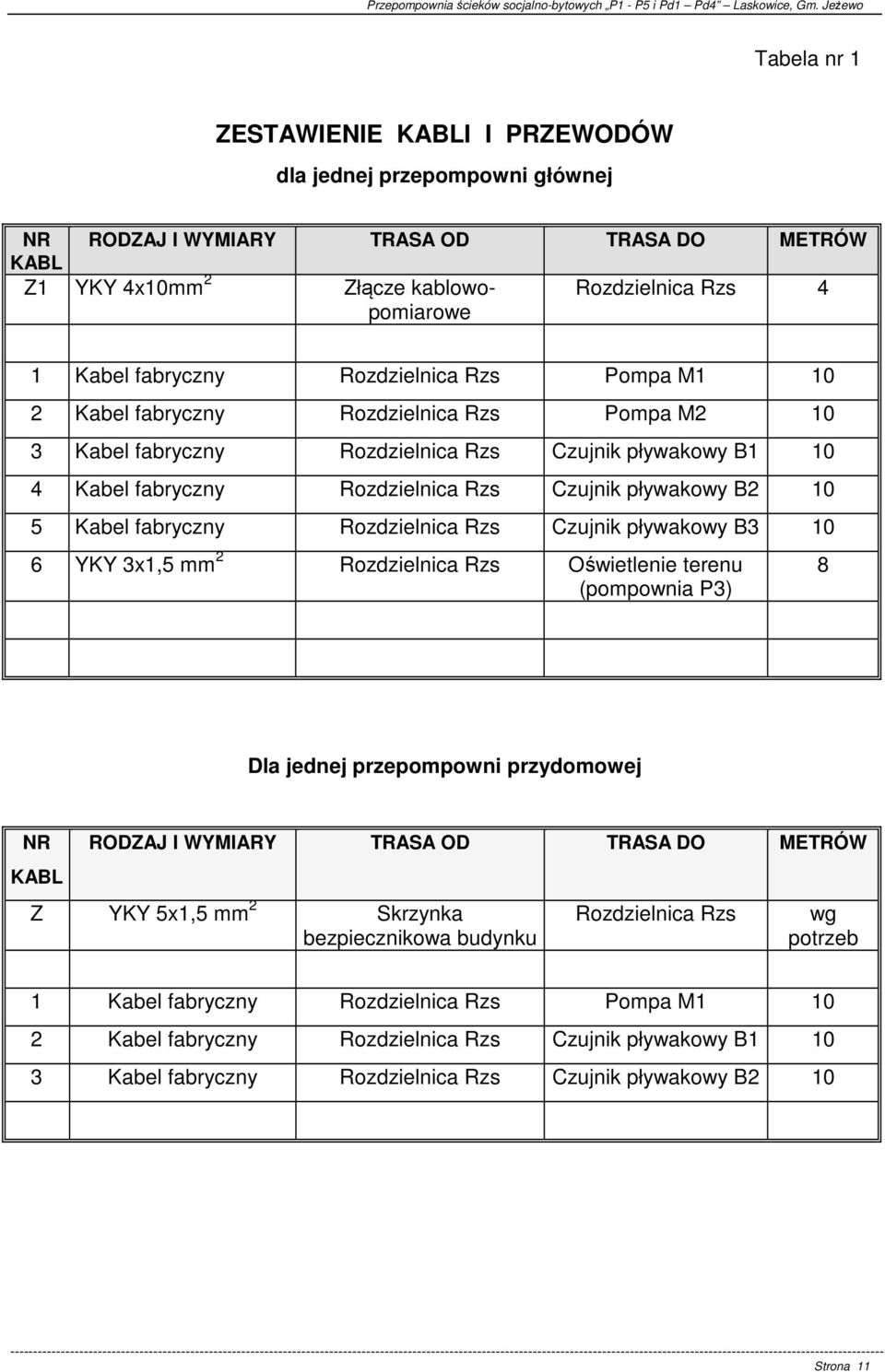

12 Przepompownia ścieków socjalno-bytowych P1 - P5 i Pd1 Pd4 Laskowice, Gm. Jeżewo Tabela nr 1 ZESTAWIENIE KABLI I PRZEWODÓW dla jednej przepompowni głównej NR RODZAJ I WYMIARY TRASA OD TRASA DO METRÓW KABL Z1 YKY 4x10mm 2 Złącze kablowopomiarowe Rozdzielnica Rzs 4 1 Kabel fabryczny Rozdzielnica Rzs Pompa M Kabel fabryczny Rozdzielnica Rzs Pompa M Kabel fabryczny Rozdzielnica Rzs Czujnik pływakowy B Kabel fabryczny Rozdzielnica Rzs Czujnik pływakowy B Kabel fabryczny Rozdzielnica Rzs Czujnik pływakowy B YKY 3x1,5 mm 2 Rozdzielnica Rzs Oświetlenie terenu (pompownia P3) 8 Dla jednej przepompowni przydomowej NR KABL RODZAJ I WYMIARY TRASA OD TRASA DO METRÓW Z YKY 5x1,5 mm 2 Skrzynka bezpiecznikowa budynku Rozdzielnica Rzs wg potrzeb 1 Kabel fabryczny Rozdzielnica Rzs Pompa M Kabel fabryczny Rozdzielnica Rzs Czujnik pływakowy B Kabel fabryczny Rozdzielnica Rzs Czujnik pływakowy B Strona 11

13 Przepompownia ścieków socjalno-bytowych P1 - P5 i Pd1 Pd4 Laskowice, Gm. Jeżewo 9. WYKAZ MATERIAŁÓW LP. WYSZCZEGÓLNIENIE JEDN. ILOŚĆ 1 Kable i przewody wg tabeli nr 1 m Folia z PCW koloru niebieskiego szer. 0,4m m Wg potrzeb 3 Opaski kablowe szt. Wg potrzeb 4 Taśma FeZn 25 x 4 mm m Wg potrzeb 5 Wazelina techniczna kg 0,25 6 Oznaczniki niepalne do przewodów szt Piasek na podsypkę m Rozdzielnica zasilająco-sterownicza pompowni z czujnikiem kpl 5 zmierzchowym, przełącznikiem sieć agregat i zestawem gniazd wtykowych dostarczana razem z przepompownią ścieków 9 Rozdzielnica przepompowni przydomowej Kpl Rura ochronna izolacyjna twarda, średnicy 75mm m Słup oświetleniowy stalowy wraz z fundamentem wysokości 3,0m i kpl. 1 oprawą 12 Uchwyt uziomowy wbijany Ø18x1300mm miedź szt Uchwyt uziomowy przedłużka Ø18x1300mm miedź szt Złącze do uchwytu uziomowego 4xM8, B do 30mm szt Złącze kontrolne 4xM6, B do 30mm szt Uchwyt do pobijania szt Strona 12

14 Przepompownia ścieków socjalno-bytowych P1 - P5 i Pd1 Pd4 Laskowice, Gm. Jeżewo 10. Załączniki 1. Warunki przyłączenia wydane przez Rejon Dystrybucji Świecie 2. Informacja o BIOZ 3. Uprawnienia projektowe nr GP-KZ-7342/26/92 z dnia r, wydane przez Wojewodę Bydgoskiego 4. Zaświadczenie nr KUP/IE/3292/02 z Kujawsko Pomorskiej Izby Inżynierów Budownictwa 5. Uprawnienia projektowe nr AUB-KZ-7210/63/90 z dnia r, wydane przez Wojewodę Bydgoskiego 6. Zaświadczenie nr KUP/IE/3282/02 z Kujawsko Pomorskiej Izby Inżynierów Budownictwa Strona 13
