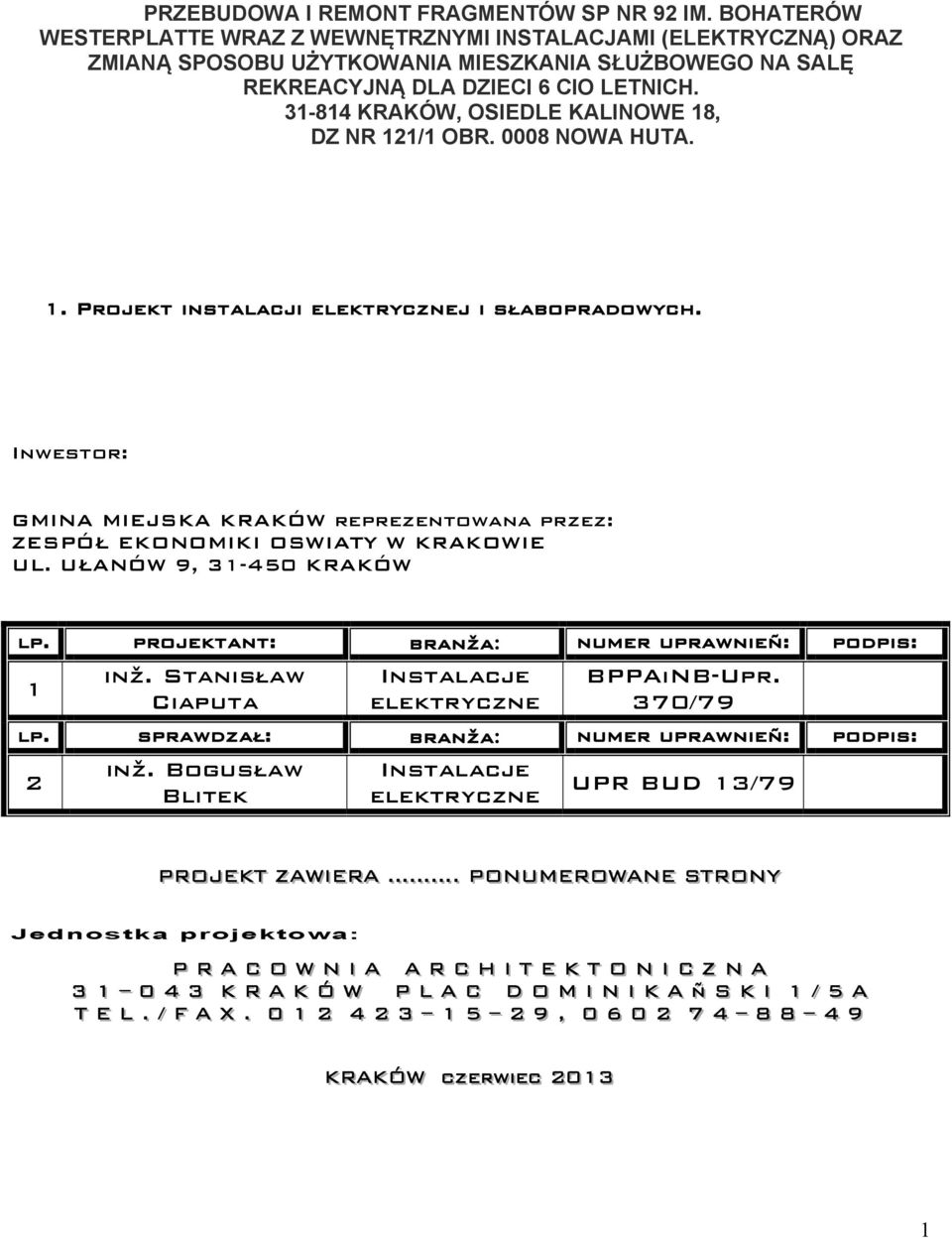

1 PRZEBUDOWA I REMONT FRAGMENTÓW SP NR 92 IM. BOHATERÓW WESTERPLATTE WRAZ Z WEWNĘTRZNYMI INSTALACJAMI (ELEKTRYCZNĄ) ORAZ ZMIANĄ SPOSOBU UŻYTKOWANIA MIESZKANIA SŁUŻBOWEGO NA SALĘ REKREACYJNĄ DLA DZIECI 6 CIO LETNICH KRAKÓW, OSIEDLE KALINOWE 18, DZ NR 121/1 OBR NOWA HUTA. 1. Projekt instalacji elektrycznej i słabopradowych. Inwestor: GMINA MIEJSKA KRAKÓW reprezentowana przez: ZESPÓŁ EKONOMIKI OSWIATY W KRAKOWIE UL. UŁANÓW 9, KRAKÓW lp. projektant: branža: numer uprawnieñ: podpis: 1 inž. Stanisław Ciaputa Instalacje elektryczne BPPAiNB-Upr. 370/79 lp. sprawdzał: branža: numer uprawnieñ: podpis: 2 inž. Bogusław Blitek Instalacje elektryczne UPR BUD 13/79 PROJEKTT ZAWIIERA.. PONUMEROWANE STTRONY Jednostka projektowa: P R A C O W N II A A R C H II TT E K TT O N II C Z N A K R A K Ó W P L A C D O M II N II K A ñ S K II 1 // 5 A TT E L.. // F A X ,, KRAKÓW czeerrwi ieec

31-814 KRAKÓW, OSIEDLE KALINOWE 18, DZ NR 121/1 OBR. 0008 NOWA HUTA. 1. Projekt instalacji elektrycznej i słabopradowych.

2 SPIS ZAWARTOŚCI PROJEKTU A. CZĘŚĆ OPISOWA. - OPIS TECHNICZNY 1. Podstawa opracowania. 2. Stan istniejący. 3. Zakres opracowania. 4. Pomiar energii elektrycznej. 5. Instalacja projektowana. a) Wewnętrzna linia zasilająca. b) Tablice rozdzielcza T10B c) Instalacja oświetlenia ogólnego d) Instalacja oświetlenia awaryjnego e) Instalacja oświetlenia ewakuacyjnego f) Instalacja gniazd wtykowych 230V g) Wysokość instalowania osprzętu h) Uziemienie rozdziału przewodu PEN j) Ochrona przeciwporażeniowa k) Uwagi końcowe. l) Polskie normy i normy branżowe 7. Obliczenia techniczne. a) Zestawienie zapotrzebowania mocy dla tablicy T10B b) Dobór zabezpieczenia i przekroju przewodów dla wewn. linii zasilającej tablicę T10B. B. CZĘŚĆ RYSUNKOWA RYSUNKI SZT. 3 E01 Schemat ideowy E02 Rzut parteru skala 1:50 E03 Rzut 1 piętra skala 1:50 2

b) Tablice rozdzielcza T10B c) Instalacja oświetlenia ogólnego d) Instalacja oświetlenia awaryjnego e) Instalacja oświetlenia ewakuacyjnego f) Instalacja gniazd wtykowych 230V g) Wysokość

3 OPIS TECHNICZNY do projektu instalacji elektrycznych wewnętrznych dla przebudowy mieszkania służbowego na potrzeby sali dla dzieci 6-letnich w Szkole Podstawowej nr 92 na Osiedlu Kalinowym 18 w Krakowie. 1. Podstawa opracowania. - Zlecenie Inwestora - Podkłady budowlane - Wytyczne branżowe - Obowiązujące normy i przepisy 2. Stan istniejący: Budynek szkoły jest zasilany z sieci kablowej niskiego napięcia ENION TAURON. Wewnątrz przy wejściu do budynku jest umieszczona główna tablica rozdzielcza TG z pomiarem rozliczeniowym głównym, wyłącznikiem prądu i zabezpieczeniami dla wewn. linii zasilających tablice rozdzielcze na poszczególnych kondygnacjach. Istniejącą instalację elektryczną w pomieszczeniach objętych przebudową ( mieszkania służbowe ) należy zdemontować. Napięcie zasilania U = 3x400/230V a system ochrony od porażeń prądem szybkie wyłączenie w układzie TN- C. 3. Zakres opracowania: Zakres opracowania obejmuje: - wewnętrzną linię zasilającą proj. tablicę T10B na 1p. - tablicę rozdzielczą T10B - instalację oświetlenia ogólnego - instalację oświetlenia awaryjnego - instalację oświetlenia ewakuacyjnego - instalację gniazd wtykowych 230V - uziemienie rozdziału PEN - ochronę od porażeń prądem elektrycznym. 4. Pomiar energii elektrycznej. Zużycie energii elektrycznej dla projektowanej przebudowy będzie mierzone przy pomocy istniejącego układu pomiarowego bezpośredniego dla budynku szkoły. 5. Instalacja projektowana. a) Wewnętrzna linia zasilająca. Zasilanie nowej tablicy T10B na 1 piętrze projektuje się wykonać przewodami YDYpżo 3x4,0 mm 2 pt. wyprowadzonych z tablicy T10 na 1 piętrze. W tablicy T10 nowy obwód podłączyć do rezerwy ( 3 wolne obwody ). b) Tablica rozdzielcza T10A. Dla rozdziału energii na obwody zaprojektowano w pom tablicę rozdzielczą T10B. Wyposażenie tablicy według schematu ideowego. Tablicę wykonać zgodnie z rys. nr E01 w oparciu o elementy typowe. 3

Stan istniejący: Budynek szkoły jest zasilany z sieci kablowej niskiego napięcia ENION TAURON.

4 c) Instalacja oświetlenia ogólnego. Projektuje się wykonać przewodami YDYpżo 2/3/4x1,5 mm 2 w tynku z osprzętem melaminowym wtynkowym za wyjątkiem pom. w.c gdzie zastosować osprzęt hermetyczny. Ilość opraw i ich moc dobrano w oparciu o obowiązującą normę natężenia oświetlenia PN-86/E Zaprojektowane oświetlenie zapewni natężenie oświetlenia podane w normie. d) Instalacja oświetlenia awaryjnego. W salach dla dzieci zaprojektowano oprawy oświetlenia awaryjnego z własnym źródłem zasilania które stanowią oświetlenia ogólne a w przypadku zaniku napięcia włączą się samoczynnie. Wykonanie instalacji jak oświetlenia ogólnego. W sali do zabaw oprawę oświetleniową przy wejściu wyposażyć w człon zasilający i ułożyć przewód YDYp 2x1,5 mm 2 między oprawą a przełącznikiem oświetlenia. e) Instalacja oświetleni ewakuacyjnego. W salach dla dzieci zaprojektowano oprawy oświetlenia ewakuacyjnego z własnym źródłem zasilania które włączą się samoczynnie w przypadku zaniku napięcia. Wykonanie instalacji jak oświetlenia ogólnego. Zaprojektowane oświetlenie spełni wymogi normy PN- EN 1838 z 2002r. Natężenie na ciągach komunikacyjnych będzie wynosić pow. 1 lx. a na krawędziach pow. 0,5 lx. Zastosowane oprawy wykonane zgodnie z wymogami normy PN-EN dział 22 oprawy oświetlenia ewakuacyjnego. Oprawy te posiadają certyfikat CE deklarację zgodności. f) Instalacja gniazd wtykowych 230V. Projektuje się wykonać przewodami YDYpżo 3x2,5 mm 2 w tynku z osprzętem melaminowym wtynkowym za wyjątkiem pomieszczenia w.c gdzie zastosować osprzęt hermetyczny. g) Wysokość instalowania osprzętu od posadzki. - oprawy ścienne - 1,8 m - łączniki - 1,4 m - gniazda - 1,4 m sale dzieci Uwaga: osprzęt którego odległość od części metalowych uziemionych będzie mniejsza od 0,6 m zastosować jako hermetyczny. h) uziemienie rozdziału przewodu PEN. W tablicy T10A należy dokonać rozdziału przewodu ochronnego PEN na PE i N a miejsce rozdziału uziemić. Uziemienie wykonać przewodem LgY 4 mm 2 w rurce RVS 18 pt. który w ziemi uziemić stosując uziom prętowy o oporności do 30 omów. j) Ochrona przeciwporażeniowa. Jako ochronę od porażeń prądem elektrycznym przyjęto szybkie wyłączenie w układzie TN-C-S realizowane przez zastosowanie wyłączników instalacyjnych nadprądowych i wyłączników ochronnych różnicowo prądowych o prądzie wyłączenia 30 ma. Ochronie podlegają kołki ochronne gniazd wtykowych oraz wszystkie metalowe części instalacji elektrycznej mogące znaleźć się pod napięciem na wskutek uszkodzenia izolacji. Po wykonaniu instalacji wykonać odpowiednie pomiary i sporządzić protokół. Całość prac winna być zgodna z normą przeciwporażeniową do 1kV BN-JEC k) Uwagi końcowe. 1. Całość prac wykonać zgodnie z obowiązującymi aktualnie przepisami i normami branżowymi. 2. Zachować właściwą kolejność wykonywania robót. 4

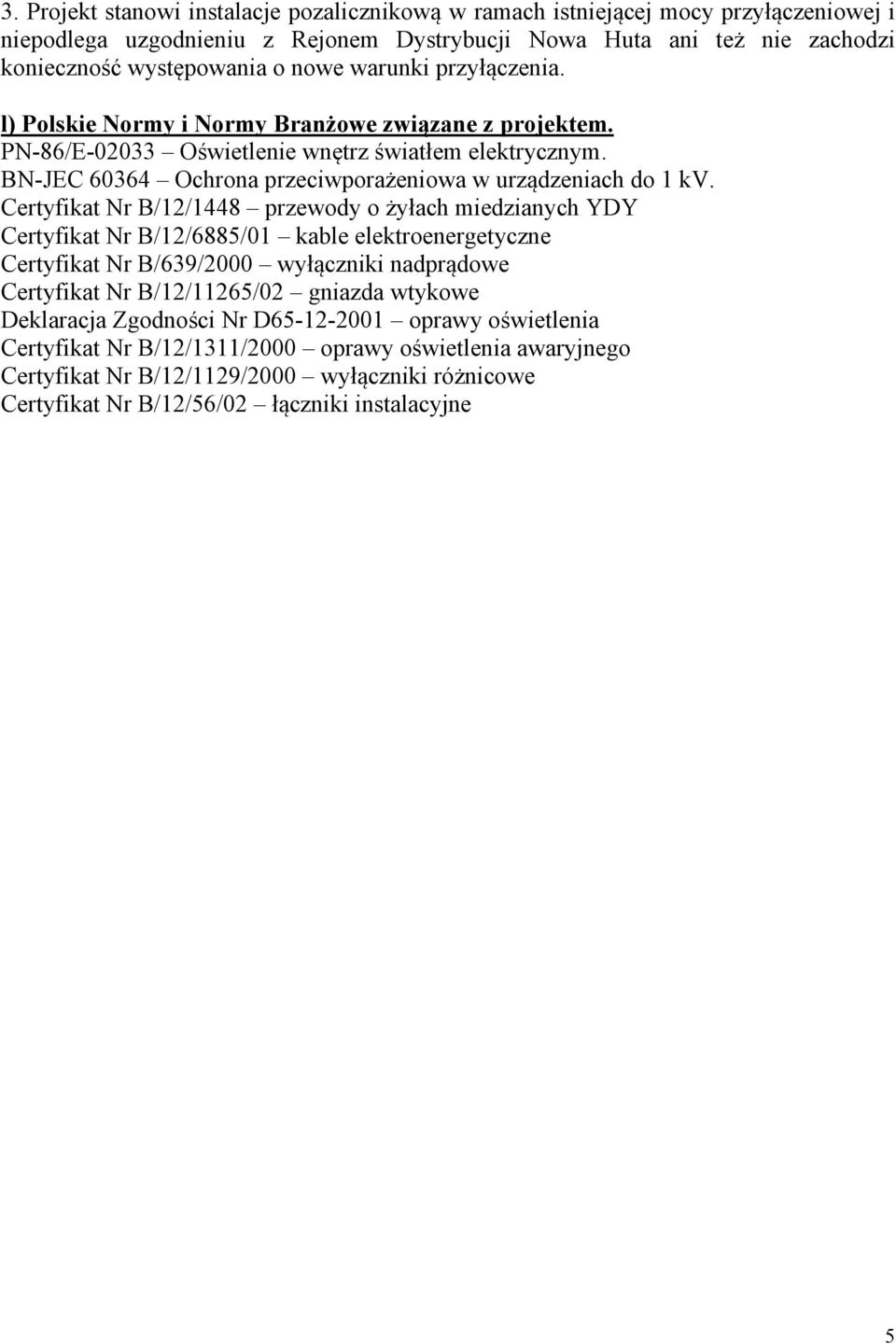

5 3. Projekt stanowi instalacje pozalicznikową w ramach istniejącej mocy przyłączeniowej i niepodlega uzgodnieniu z Rejonem Dystrybucji Nowa Huta ani też nie zachodzi konieczność występowania o nowe warunki przyłączenia. l) Polskie Normy i Normy Branżowe związane z projektem. PN-86/E Oświetlenie wnętrz światłem elektrycznym. BN-JEC Ochrona przeciwporażeniowa w urządzeniach do 1 kv. Certyfikat Nr B/12/1448 przewody o żyłach miedzianych YDY Certyfikat Nr B/12/6885/01 kable elektroenergetyczne Certyfikat Nr B/639/2000 wyłączniki nadprądowe Certyfikat Nr B/12/11265/02 gniazda wtykowe Deklaracja Zgodności Nr D oprawy oświetlenia Certyfikat Nr B/12/1311/2000 oprawy oświetlenia awaryjnego Certyfikat Nr B/12/1129/2000 wyłączniki różnicowe Certyfikat Nr B/12/56/02 łączniki instalacyjne 5

Certyfikat Nr B/12/1448 przewody o żyłach miedzianych YDY Certyfikat Nr B/12/6885/01 kable elektroenergetyczne Certyfikat Nr B/639/2000 wyłączniki nadprądowe Certyfikat Nr B/12/11265/02 gniazda

6 7. OBLICZENIA TECHNICZNE. a) Zestawienie zapotrzebowania mocy dla tablicy T10B. Rodzaj odbioru Moc zainstalowana Pz [kw] kz Moc obliczeniowa Po [kw] oświetlenie gniazda 2,40 0,50 2,90 0,9 2,60 Razem 2,90 0,9 2,60 b) Dobór zabezpieczenia i przekroju przewodów dla wewn. linii zasilającej tablicę T10B J = = 12,6 A 230 W tablicy T10 przyjęto zabezpieczenie Jb = 20A a przewody typu YDYpżo 3x4 mm 2 pt. o obc. 26A. Projektant: 6

2,60 Razem 2,90 0,9 2,60 b) Dobór zabezpieczenia i przekroju przewodów dla wewn.
