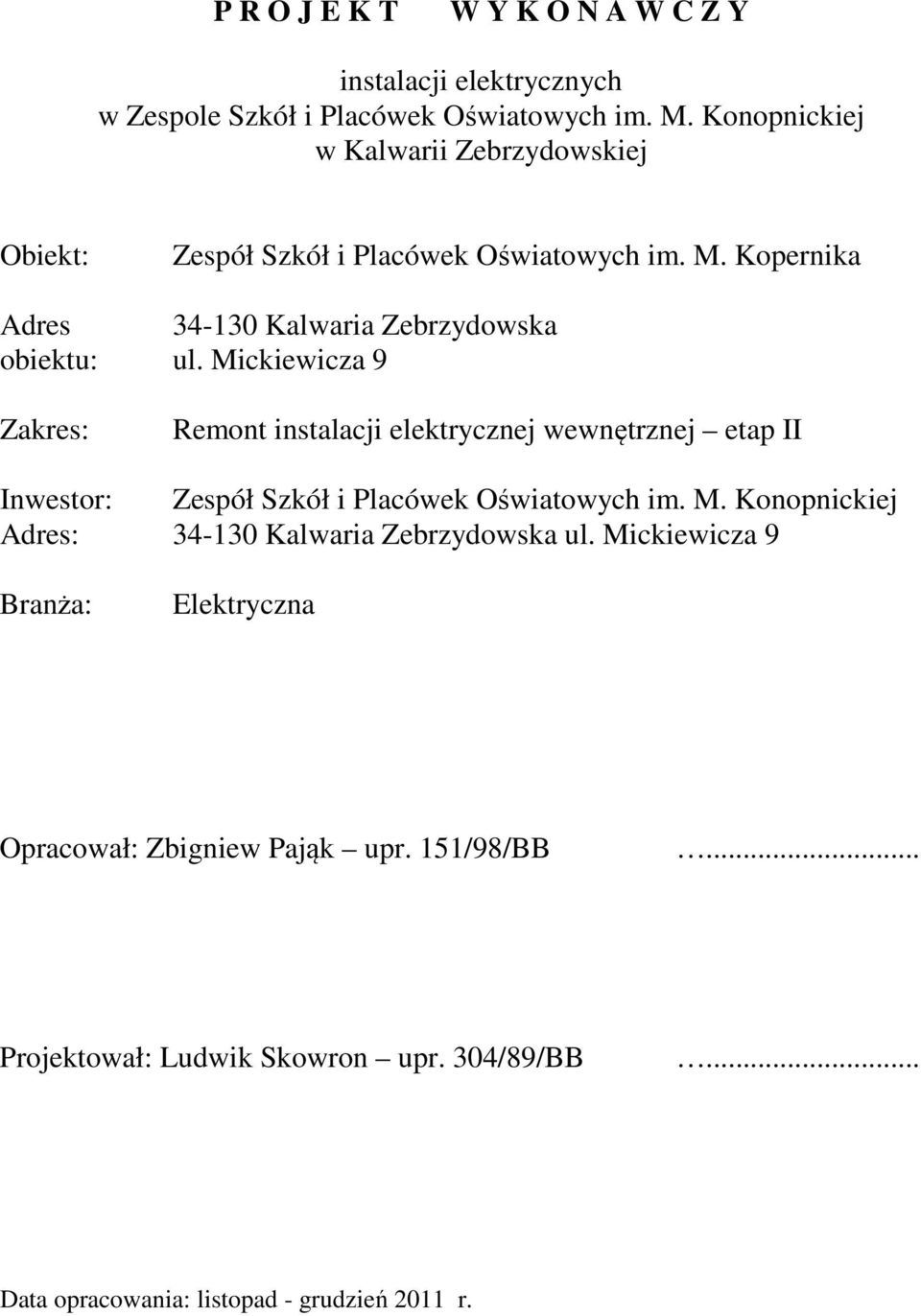

1 P R O J E K T W Y K O N A W C Z Y instalacji elektrycznych w Zespole Szkół i Placówek Oświatowych im. M. Konopnickiej w Kalwarii Zebrzydowskiej Obiekt: Adres obiektu: Zakres: Inwestor: Adres: Branża: Zespół Szkół i Placówek Oświatowych im. M. Kopernika Kalwaria Zebrzydowska ul. Mickiewicza 9 Remont instalacji elektrycznej wewnętrznej etap II Zespół Szkół i Placówek Oświatowych im. M. Konopnickiej Kalwaria Zebrzydowska ul. Mickiewicza 9 Elektryczna Opracował: Zbigniew Pająk upr. 151/98/BB... Projektował: Ludwik Skowron upr. 304/89/BB... Data opracowania: listopad - grudzień 2011 r.

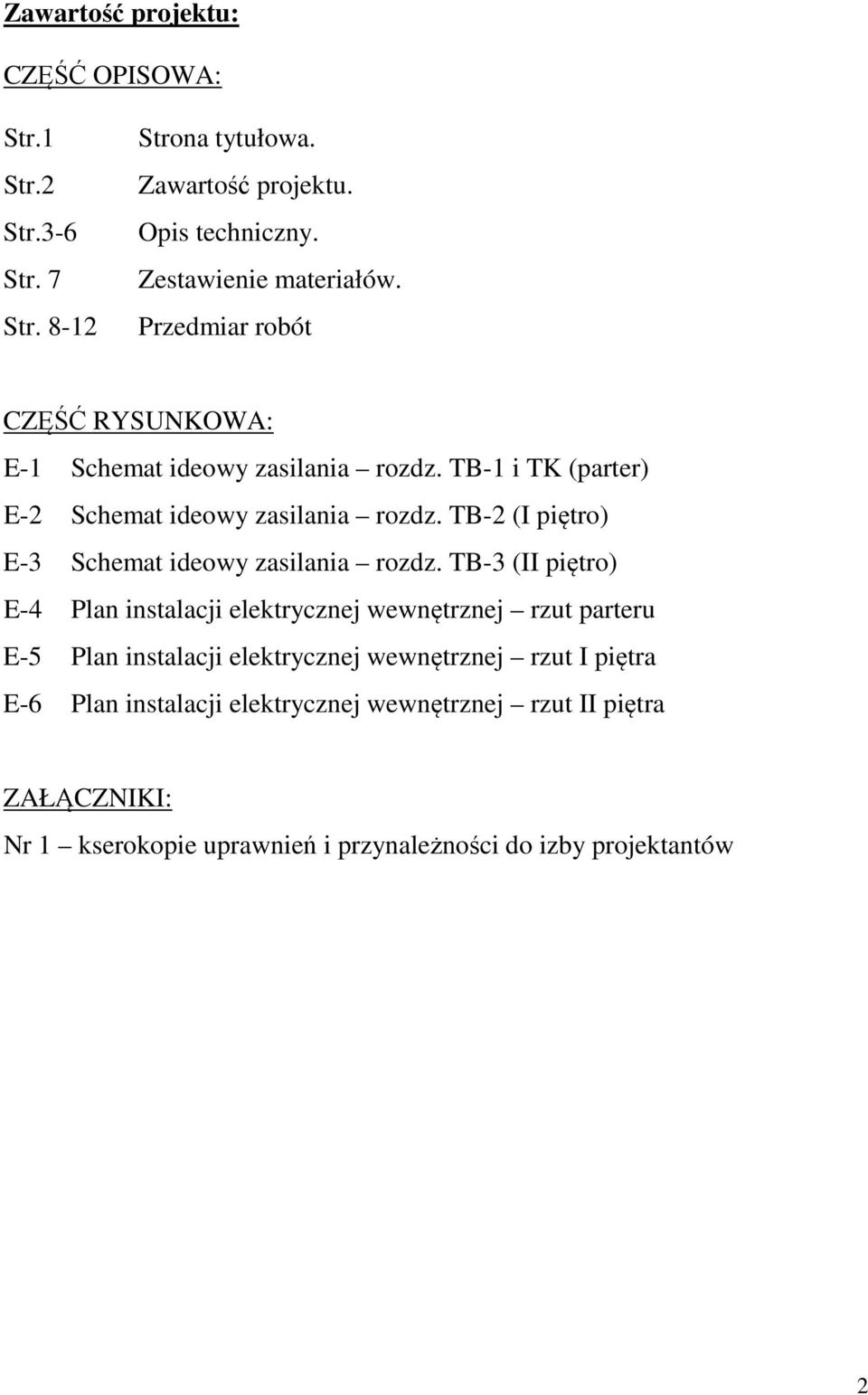

2 Zawartość projektu: CZĘŚĆ OPISOWA: Str.1 Str.2 Str.3-6 Str. 7 Str Strona tytułowa. Zawartość projektu. Opis techniczny. Zestawienie materiałów. Przedmiar robót CZĘŚĆ RYSUNKOWA: E-1 Schemat ideowy zasilania rozdz. TB-1 i TK (parter) E-2 Schemat ideowy zasilania rozdz. TB-2 (I piętro) E-3 Schemat ideowy zasilania rozdz. TB-3 (II piętro) E-4 Plan instalacji elektrycznej wewnętrznej rzut parteru E-5 Plan instalacji elektrycznej wewnętrznej rzut I piętra E-6 Plan instalacji elektrycznej wewnętrznej rzut II piętra ZAŁĄCZNIKI: Nr 1 kserokopie uprawnień i przynależności do izby projektantów 2

3 Podstawa opracowania: Opracowanie wykonano na podstawie: Umowy nr 15/W/2011 z dnia r. Dokumentacji dostarczonej przez inwestora, Obowiązujących norm i przepisów, Wytycznych i uzgodnień z inwestorem. Zakres opracowania: Zakres opracowania obejmuje wykonanie projektu wykonawczego instalacji elektrycznej wewnętrznej dla remontu instalacji elektrycznej wewnętrznej w budynku dydaktycznym ZSiPO im. M. Kopernika w Kalwarii Zebrzydowskiej. Wytyczne: Instalacje zaprojektowano w oparciu o normy: PN-IEC 60364, PN-IEC :1993, PN-IEC :1994 i Prawo Budowlane z dnia r. oraz PN-IEC , PN-IEC , PN-IEC , Rozwiązania projektowe: Wskutek długotrwałej eksploatacji (około 50lat) istniejącej instalacji elektrycznej wewnętrznej należy wykonać remont tej instalacji polegający na wymianie przewodów, wyłączników, gniazd wtyczkowych, opraw oświetleniowych, które nie zostały jeszcze wymienione, dobudowie dodatkowych opraw oświetleniowych. Opis techniczny: Rozdzielnice zasilające: W istniejących rozdzielnicach TB-1, TB-2, TB-3 zabudowanych na każdym poziomie budynku należy dobudować wyłączniki różnicowo-prądowe dla obwodów gniazd wtyczkowych oraz dobudować zabezpieczenia dla dodatkowych obwodów wg załączonych schematów ideowych zasilania (rys. E- 1, E-2, E-3). Istniejące rozdzielnie są już wyposażone w wyłączniki główne, lampki sygnalizacyjne i ochronniki przepięć. Po wykonaniu instalacji wykonać nowe opisy obwodów na drzwiczkach rozdzielnic oraz nakleić schemat ideowy z podaniem wartości zabezpieczeń. 3

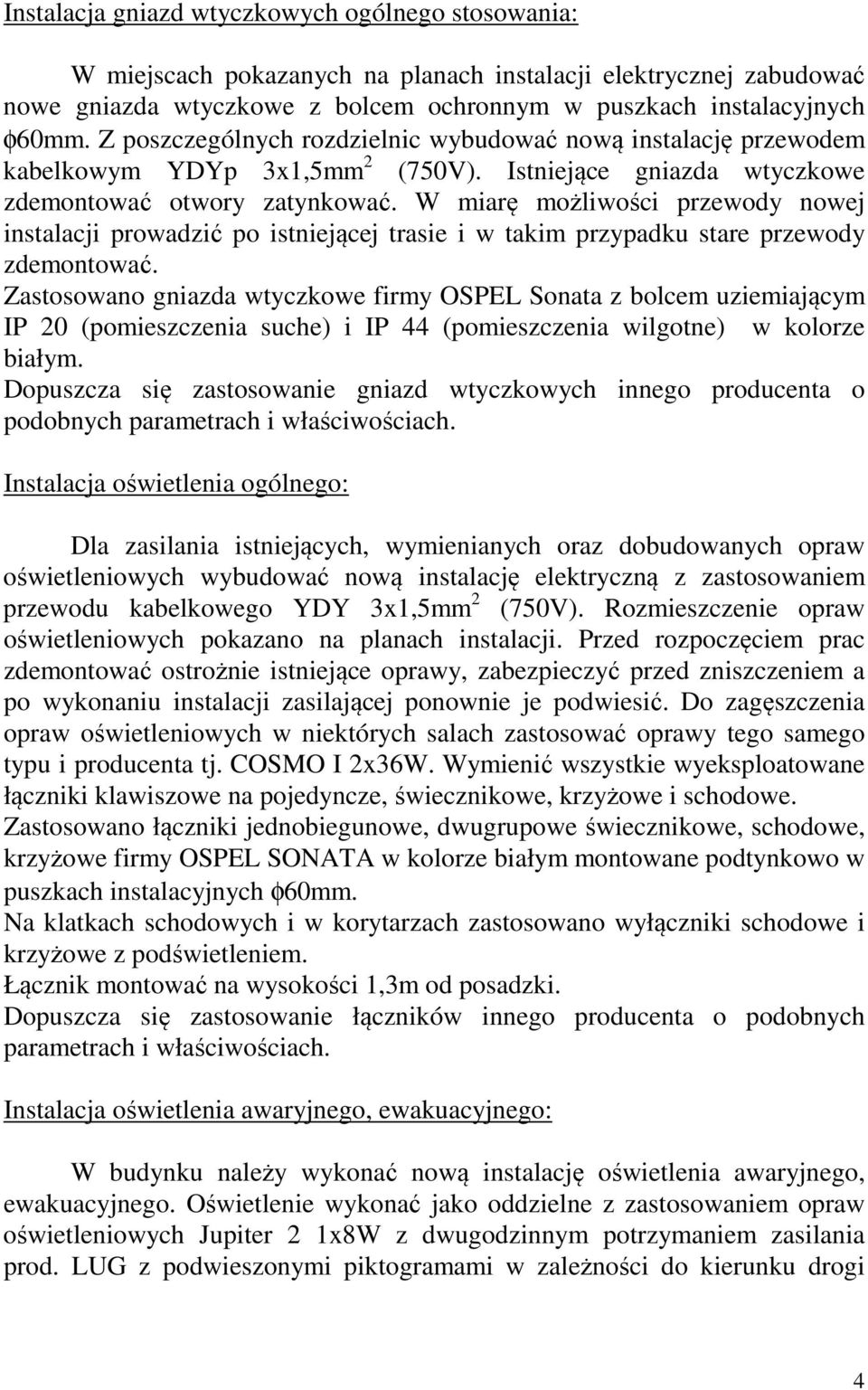

4 Instalacja gniazd wtyczkowych ogólnego stosowania: W miejscach pokazanych na planach instalacji elektrycznej zabudować nowe gniazda wtyczkowe z bolcem ochronnym w puszkach instalacyjnych φ60mm. Z poszczególnych rozdzielnic wybudować nową instalację przewodem kabelkowym YDYp 3x1,5mm 2 (750V). Istniejące gniazda wtyczkowe zdemontować otwory zatynkować. W miarę możliwości przewody nowej instalacji prowadzić po istniejącej trasie i w takim przypadku stare przewody zdemontować. Zastosowano gniazda wtyczkowe firmy OSPEL Sonata z bolcem uziemiającym IP 20 (pomieszczenia suche) i IP 44 (pomieszczenia wilgotne) w kolorze białym. Dopuszcza się zastosowanie gniazd wtyczkowych innego producenta o podobnych parametrach i właściwościach. Instalacja oświetlenia ogólnego: Dla zasilania istniejących, wymienianych oraz dobudowanych opraw oświetleniowych wybudować nową instalację elektryczną z zastosowaniem przewodu kabelkowego YDY 3x1,5mm 2 (750V). Rozmieszczenie opraw oświetleniowych pokazano na planach instalacji. Przed rozpoczęciem prac zdemontować ostrożnie istniejące oprawy, zabezpieczyć przed zniszczeniem a po wykonaniu instalacji zasilającej ponownie je podwiesić. Do zagęszczenia opraw oświetleniowych w niektórych salach zastosować oprawy tego samego typu i producenta tj. COSMO I 2x36W. Wymienić wszystkie wyeksploatowane łączniki klawiszowe na pojedyncze, świecznikowe, krzyżowe i schodowe. Zastosowano łączniki jednobiegunowe, dwugrupowe świecznikowe, schodowe, krzyżowe firmy OSPEL SONATA w kolorze białym montowane podtynkowo w puszkach instalacyjnych φ60mm. Na klatkach schodowych i w korytarzach zastosowano wyłączniki schodowe i krzyżowe z podświetleniem. Łącznik montować na wysokości 1,3m od posadzki. Dopuszcza się zastosowanie łączników innego producenta o podobnych parametrach i właściwościach. Instalacja oświetlenia awaryjnego, ewakuacyjnego: W budynku należy wykonać nową instalację oświetlenia awaryjnego, ewakuacyjnego. Oświetlenie wykonać jako oddzielne z zastosowaniem opraw oświetleniowych Jupiter 2 1x8W z dwugodzinnym potrzymaniem zasilania prod. LUG z podwieszonymi piktogramami w zależności do kierunku drogi 4

5 ewakuacyjnej. Dopuszcza się zastosowaniem opraw innego producenta o podobnych właściwościach i parametrach. Instalacja komputerowa: Wykonać nowe zasilanie rozdzielnicy TK w sali komputerowej nr 5 z istniejącej rozdzielnicy TB-1 (parter). Zasilanie wykonać jako 1-fazowe. W celu uniknięcia przepięć gniazda wtyczkowe w salach 5,6, pom. Księgowość, Sekretariat, Gabinet Dyrektora, Czytelnia, Biblioteka podłączyć do tej samej fazy np. R. W salach nr 5 i 6 zaprojektowano instalację pod sufitem dla zasilania projektorów. Zasilanie projektorów wykonać przewodem YDYp 3x2,5 zakończyć gniazdem wtyczkowym. Równolegle do kabla zasilającego ułożyć kabel sygnałowy z końcówkami D-Sub 15 pin. Zgodnie z ustaleniami z inwestorem ingerencja w sieć zasilającą komputery w Sali 5 i 6 jest niewskazana. Instalację komputerową podczas wykonywania prac remontowych zabezpieczyć przed uszkodzeniem. Po wykonaniu remontu instalacji ogólnej wykonać przegląd i konserwację instalacji komputerowej. Instalacja niskoprądowe: W budynku ZSiPO są wykonane instalacje niskoprądowe: alarmowa, monitoring, komputerowa, telefoniczna. Instalacje te są w dobrym stanie technicznym. Należy dokonać ich przeglądu i konserwacji. Zastosowane przewody: LY 6mm 2 (750V) ułożony w osłonie rurowej PCV pod tynkiem YDYp 3*2,5 mm 2 (750V) ułożone podtynkowo YDYp 3*1,5 mm 2 (750V) ułożone podtynkowo YDYp 5x1,5 mm 2 (750V) ułożone podtynkowo DY 4mm 2 (750V) połączenia wyrównawcze Osprzęt: półhermetyczny, hermetyczny, podtynkowy. Instalacja ochrony od porażeń: Projektuje się samoczynne wyłączenie zasilania przez wyłączniki różnicowo prądowe i nadmiarowo prądowe w układzie sieci TT. 5

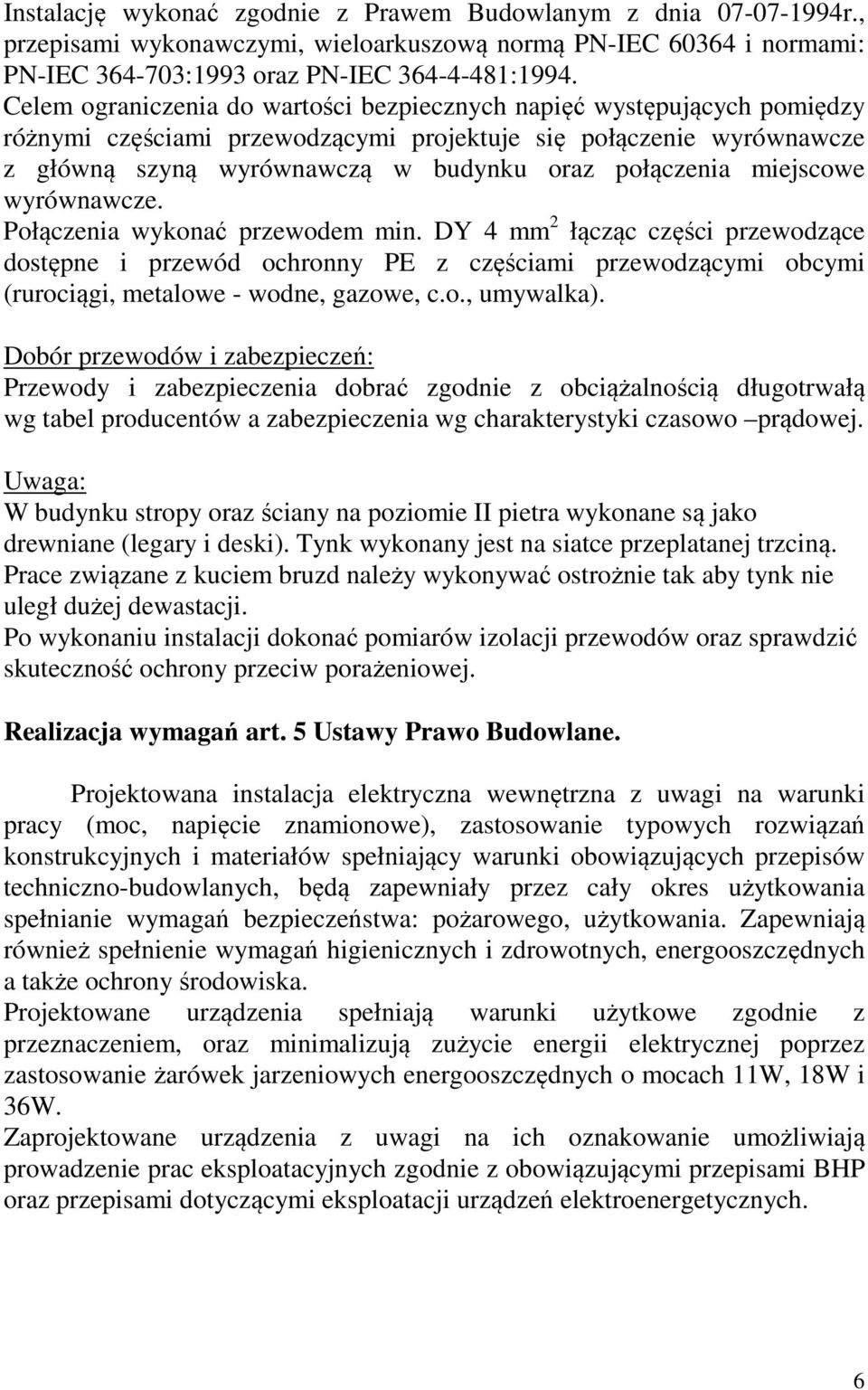

6 Instalację wykonać zgodnie z Prawem Budowlanym z dnia r., przepisami wykonawczymi, wieloarkuszową normą PN-IEC i normami: PN-IEC :1993 oraz PN-IEC :1994. Celem ograniczenia do wartości bezpiecznych napięć występujących pomiędzy różnymi częściami przewodzącymi projektuje się połączenie wyrównawcze z główną szyną wyrównawczą w budynku oraz połączenia miejscowe wyrównawcze. Połączenia wykonać przewodem min. DY 4 mm 2 łącząc części przewodzące dostępne i przewód ochronny PE z częściami przewodzącymi obcymi (rurociągi, metalowe - wodne, gazowe, c.o., umywalka). Dobór przewodów i zabezpieczeń: Przewody i zabezpieczenia dobrać zgodnie z obciążalnością długotrwałą wg tabel producentów a zabezpieczenia wg charakterystyki czasowo prądowej. Uwaga: W budynku stropy oraz ściany na poziomie II pietra wykonane są jako drewniane (legary i deski). Tynk wykonany jest na siatce przeplatanej trzciną. Prace związane z kuciem bruzd należy wykonywać ostrożnie tak aby tynk nie uległ dużej dewastacji. Po wykonaniu instalacji dokonać pomiarów izolacji przewodów oraz sprawdzić skuteczność ochrony przeciw porażeniowej. Realizacja wymagań art. 5 Ustawy Prawo Budowlane. Projektowana instalacja elektryczna wewnętrzna z uwagi na warunki pracy (moc, napięcie znamionowe), zastosowanie typowych rozwiązań konstrukcyjnych i materiałów spełniający warunki obowiązujących przepisów techniczno-budowlanych, będą zapewniały przez cały okres użytkowania spełnianie wymagań bezpieczeństwa: pożarowego, użytkowania. Zapewniają również spełnienie wymagań higienicznych i zdrowotnych, energooszczędnych a także ochrony środowiska. Projektowane urządzenia spełniają warunki użytkowe zgodnie z przeznaczeniem, oraz minimalizują zużycie energii elektrycznej poprzez zastosowanie żarówek jarzeniowych energooszczędnych o mocach 11W, 18W i 36W. Zaprojektowane urządzenia z uwagi na ich oznakowanie umożliwiają prowadzenie prac eksploatacyjnych zgodnie z obowiązującymi przepisami BHP oraz przepisami dotyczącymi eksploatacji urządzeń elektroenergetycznych. 6
