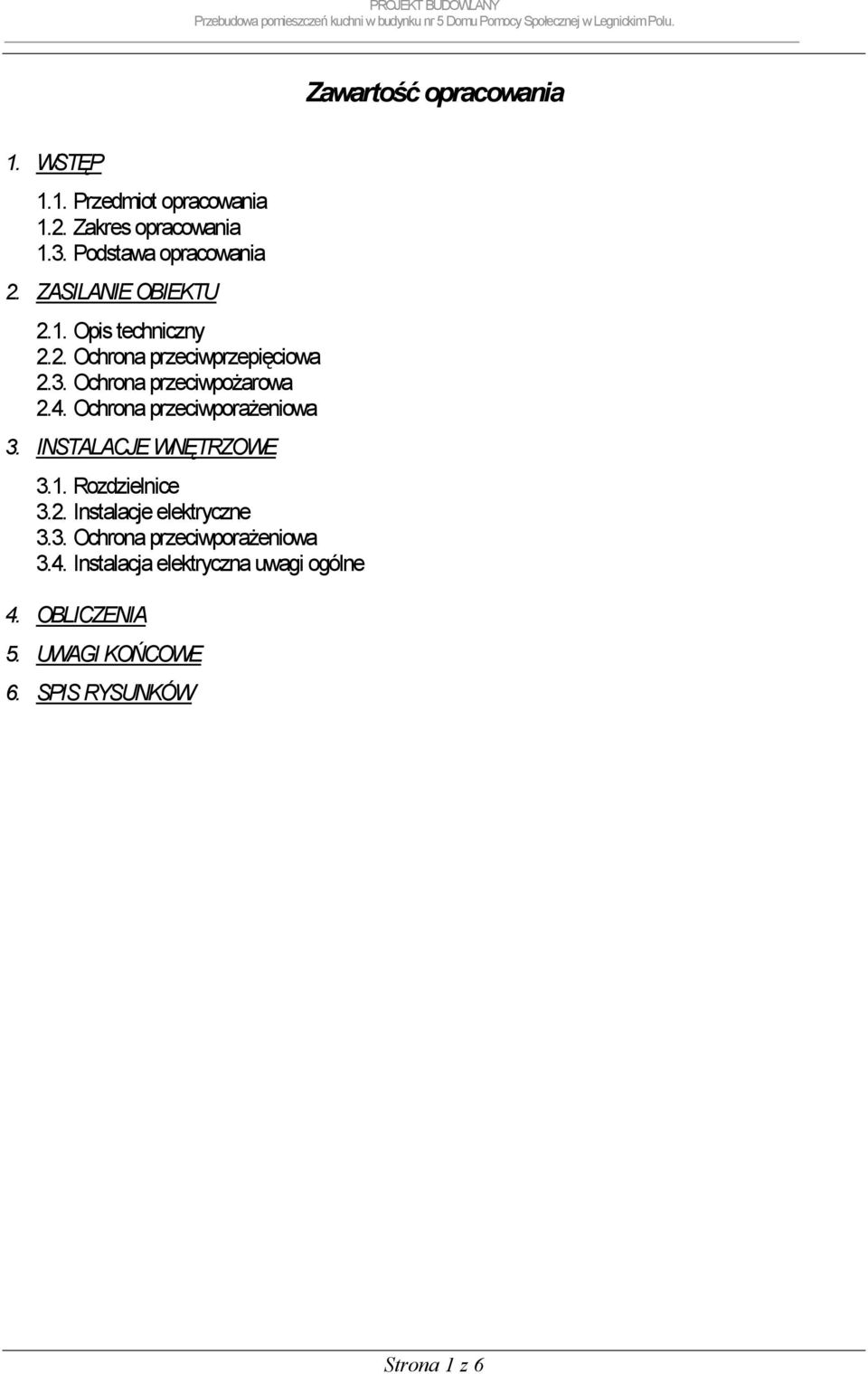

1 Zawartość opracowania 1. WSTĘP 1.1. Przedmiot opracowania 1.2. Zakres opracowania 1.3. Podstawa opracowania 2. ZASILANIE OBIEKTU 2.1. Opis techniczny 2.2. Ochrona przeciwprzepięciowa 2.3. Ochrona przeciwpożarowa 2.4. Ochrona przeciwporażeniowa 3. INSTALACJE WNĘTRZOWE 3.1. Rozdzielnice 3.2. Instalacje elektryczne 3.3. Ochrona przeciwporażeniowa 3.4. Instalacja elektryczna uwagi ogólne 4. OBLICZENIA 5. UWAGI KOŃCOWE 6. SPIS RYSUNKÓW Strona 1 z 6

2 1. WSTĘP 1.1. Przedmiot opracowania Przedmiotem opracowania jest instalacja elektryczna w Domu Pomocy Społecznej w Legnickim Polu ul. Benedyktynów 4, budynek nr 5, Legnickie Pole, dz. nr 9/38 obręb Legnickie Pole. Inwestorem jest Domu Pomocy Społecznej w Legnickim Polu ul. Benedyktynów 4, Legnickie Pole Zakres opracowania Niniejszy projekt obejmuje swoim zakresem : - Rozdzielnice główną dla kuchni, - instalację oświetleniową, - instalację gniazd wtykowych, - zasilania wentylacji mechanicznej z rekuperacją i klimatyzacji, 1.3. Podstawa opracowania : - część architektoniczna, - rzuty poszczególnych kondygnacji, - Warunki techniczne wykonania i odbioru robót budowlano-montażowych tom V Instalacje elektryczne, - obowiązujące przepisy i normy. 2. ZASILANIE OBIEKTU 2.1. Opis techniczny Zasilanie pomieszczeń kuchni. W chwili obecnej pomieszczenia kuchni są zasilane z istniejącego przyłącza kablowego istniejącej sieci zasilającej DPS w Legnickim Polu. Rozdzielnica główna kuchni zasilana będzie z istniejącego przyłącza kablem typu YAKY 4x120. Ze względu na zwiększoną moc zainstalowaną należy zbadać pobór mocy przez poszczególne odbiorniki i obliczyć moc maksymalną pobieraną przez projektowaną rozdzielnię. Następnie uwzględniając istniejącą sieć zasilającą DPS należy zaprojektować nowe przyłącze do zasilania kuchni. Wymiana istniejącego przyłącza stanowi odrębne opracowanie w ramach remontu sieci energetycznych DPS Legnickie Pole. Rozdzielnia główna RK. Rozdzielnica główna budynku zabudowana będzie w korytarzu, po prawej stronie, przy wejściu. Rozdzielnica zabudowana zostanie w dwóch szafach typu XL3-800IP40(8) o wymiarach 1600x1150x208 (wys.x szer.x głęb.) Legrand. Szafy należy wmurować w ścianę w miejsce istniejących rozdzielni. W szafie zostanie zabudowany wyłącznik typu DPX-630-3P 320A (Legrand), który będzie posiadać funkcję GŁÓWNY WYŁĄCZNIK PRĄDU. Z rozdzielnicy głównej RK zasilane będą : - wyłączniki dźwigu do transportu potraw, - instalacja oświetlenia ogólnego i bezpieczeństwa (pracująca w trybie użytkowo-awaryjnym), - instalacja oświetlenia ewakuacyjnego,

3 - instalacja gniazd wtykowych, - centralki wentylacji i klimatyzacji Łączenia przewodów w rozdzielnicy wykonywać przy pomocy złączki śrubowej jednotorowej 2,5, 4 i 6 mm2 Viking 3 wraz z grzebieniami łączeniowymi (Legrand) Ochrona przeciwprzepięciowa W celu ochrony instalacji elektrycznych w budynkach, odbiorników i urządzeń przed przepięciami mogącymi przenieść się z sieci elektroenergetycznej należy zabudować ograniczniki przepięć w rozdzielnicy głównej RK. Ogranicznik typu SPB-12/280/4 Moeller spełnia wymogi ochrony przed przepięciami klasy B+C zapewniając 2-gi i 3-ci stopień ochrony przeciwprzepięciowej. Ogranicznik należy zabudować za głównym wyłącznikiem prądu GWP. Do ograniczników podłączyć zworę uziemiającą i podpiąć linkę LY 16mm2 do głównej szyny wyrównawczej (PE). Ogranicznik zapewnia napięciowy poziom ochrony poniżej 1,5kV. Piorunowy prąd wyładowczy 20/40kA. Dla poprawnej pracy ogranicznika przepięć rezystancja uziemienia nie powinna być wyższa niż 10Ω Ochrona przeciwporażeniowa Ochrona przed dotykiem bezpośrednim (podstawowa) W rozdzielnicy głównej RK ochronę przed dotykiem bezpośrednim stanowi izolacja zastosowanych przewodów, obudowy, izolacja aparatów elektrycznych. Ochrona przed dotykiem pośrednim (dodatkowa) Ochronę przed dotykiem pośrednim kabla zasilającego i mostu szynowego w rozdzielnicy RG stanowi samoczynne wyłączenie zasilania realizowane przez : - wkładki topikowe w złączach kablowych, - wyłączniki nadmiarowo-prądowe, - wyłączniki różnicowoprądowe. Połączenia wyrównawcze Wykonanie instalacji połączeń wyrównawczych ma na celu zmniejszenie możliwości wystąpienia przypadku porażenia prądem elektrycznym poprzez ograniczenie różnicy potencjałów między częściami przewodzącymi chronionych urządzeń i częściami przewodzącymi obcymi. Połączenia wyrównawcze główne W pobliżu rozdzielni głównej, w miejscu najbardziej dogodnym, zabudować główną szynę wyrównawczą GSW w formie gotowego urządzenia spełniającego tę funkcję. Do GSW doprowadzić następujące przewody : z uziomu otokowego budynku linkę LgY 25, do szyny PE rozdzielni głównej LY 16mm2, do instalacji wodociągowej, centralnego ogrzewania, gazowej LgY 6mm2. metalowe regały i stoły -LgY 6mm2, metalowe obudowy urządzeń technologicznych w kuchni, metalowe obudowy urządzeń klimatyzacji i wentylacji, inne metalowe konstrukcje nie wymienione wyżej, nie należące do obwodu elektrycznego -LgY 6mm2

4 Przewody wyrównawcze prowadzić tak jak przewody zasilające w wykutych bruzdach. Wszystkie przewody wyrównawcze, uziemiające i ochronne mają być koloru żółto-zielonego. Przed oddaniem instalacji do eksploatacji należy wykonać pomiar rezystancji uziemienia. Powinien być spełniony warunek: Ru< INSTALACJE WNĘTRZOWE 3.1. Rozdzielnica RK Mosty szynowe rozdzielnic wykonać stosując typowe szyny łączeniowe S2 16mm2 (80A) do łączenia aparatów modułowych lub linki LgY 16mm2 z zaprasowywanymi końcówkami tulejkowymi HI. Łączenia przewodów w rozdzielnicach wykonywać stosując złączki śrubowe jednotorowe 35mm2 Viking 3 z mostkami łączeniowymi (Legrand) przystosowane do montażu na szynę TS-35. Wszystkie zabezpieczenia i aparaty w wykonaniu modułowym przystosowane do montażu na szynę TS Instalacje elektryczne Instalacje oświetleniowe Zgodnie z PN-84/E dobrano odpowiednie natężenie oświetlenia do poszczególnych pomieszczeń : - Pomieszczenia kuchni 500lx, - węzły sanitarne, pom. porządkowe i gospodarcze, komunikacja 100lx. Instalację elektryczną prowadzić w sufitach podwieszanych w korytkach PCV ciągi główne i po konstrukcji sufitu podwieszanego. Części obwodów od sufitu podwieszanego do odbiornika prowadzić w wykutej bruzdzie. Stare koryta metalowe i elementy starej instalacji zdemontować i przekazać inwestorowi. W pomieszczeniach gospodarczych i funkcjonalnych (spełniających jakąś funkcję) obiektu zostały dobrane oprawy oświetleniowe, które są zamieszczone na rysunku instalacji oświetleniowej. Do obwodów oświetlenia zabudować łączniki instalacyjne 6(10)A podtynkowe jednobiegunowe, świecznikowe. W pomieszczeniach węzłach sanitarnych zabudować łączniki podtynkowe bryzgoszczelne IP44. Łączniki montować na wysokości 1,4 m nad posadzką. Przewody instalacji oświetleniowej prowadzić podtynkowo w wykutych bruzdach oraz nad płytami gipsowo-kartonowymi (jeżeli będą ). Nie stosować typowych puszek rozgałęźnych. Połączenia przewodów wykonywać w puszkach wyłącznikowych stosując głębokie puszki fi 60. Oświetlenie bezpieczeństwa Oświetlenie bezpieczeństwa będzie funkcjonowało w przypadku zaniku zasilania. Oświetlenie to ma na celu utrzymanie minimalnego poziomu natężenia oświetlenia w pomieszczeniach głównych i komunikacyjnych (korytarze, klatki schodowe) dla bezpiecznej ewakuacji ludzi znajdujących się w budynku. Projektuje się instalację oświetlenia bezpieczeństwa w pomieszczeniach głównych i komunikacyjnych korytarze, klatka schodowa oprawy ka spełniające jednocześnie następujące role : - przy zasilaniu oświetlenie użytkowe ogólne, - przy braku zasilania oświetlenie bezpieczeństwa. Oprawy awaryjne oznakować żółtymi paskami na kloszach lub obudowach. Przewody instalacji oświetleniowej prowadzić podtynkowo w wykutych bruzdach. Nie stosować typowych puszek rozgałęźnych. Połączenia przewodów wykonywać w oprawach lub w puszkach wyłącznikowych stosując głębokie puszki fi 60. Instalacja gniazd wtykowych

5 Instalację elektryczną prowadzić w sufitach podwieszanych w korytkach PCV ciągi główne i po konstrukcji sufitu podwieszanego. Części obwodów od sufitu podwieszanego do odbiornika prowadzić w wykutej bruzdzie. Stare koryta metalowe i elementy starej instalacji zdemontować i przekazać inwestorowi. Przewody zasilające centrale klimatyzacyjne zabudowane w piwnicy i na dachu budynku prowadzić najkrótszymi i najprostszymi trasami umieszczając przewód w wykutej bruździe. Gniazda wtyczkowe jednofazowych podtynkowe ze stykiem ochronnym 10(16)A IP20 w budynku montować na wysokości : - 0,3m nad posadzką, - 1,1m nad posadzką pomieszczenie gospodarcze, porządkowe, - 1,4m nad posadzką - węzły sanitarne, Przewody instalacji gniazd wtyczkowych prowadzić podtynkowo w wykutych bruzdach Połączenia przewodów w instalacji gniazd wykonać bezpuszkowo od gniazda do gniazda Ochrona przeciwporażeniowa Ochrona przed dotykiem bezpośrednim (podstawowa) W rozdzielnicach oraz instalacjach ochronę przed dotykiem bezpośrednim stanowi izolacja zastosowanych przewodów, obudowy, izolacja aparatów elektrycznych. Ochrona przed dotykiem pośrednim (dodatkowa) W rozdzielnicach oraz instalacjach ochronę przed dotykiem pośrednim stanowi samoczynne wyłączenie zasilania realizowane przez wyłączniki nadmiarowo-prądowe i wyłączniki różnicowoprądowe Instalacje elektryczne uwagi ogólne. Wszystkie przejścia przewodów pomiędzy poszczególnymi pomieszczeniami wykonać w rurach osłonowych SV 32 (Arot) i uszczelnić. Przewody zasilające maszyny do rozdzielnic prowadzić w wykutych bruzdach w celu lepszego rozproszenia ciepła wydalanego przez obciążony przewód. Pod gniazda i łączniki osadzać puszki PK-60 głębokie. Połączenia przewodów w instalacjach oświetleniowych i gniazdowych wykonywać w puszkach łączników i gniazd wtykowych dokonując łączeń w tychże puszkach za pomocą szybkozłączek firmy WAGO. W węzłach sanitarnych do obwodów oświetlenia podłączyć wentylatory wyciągowe załączane wraz z oświetleniem. 4. OBLICZENIA Wszystkie urządzenia zabezpieczające, aparaty, przewody i kable w obiekcie zostały dobrane tak, aby ograniczyć skutki zakłóceń w instalacjach elektrycznych obiektu (przetężenia, spadki napięć, przepięcia), jak również została zachowana skuteczna ochrona przeciwporażeniowa. Typy i przekroje przewodów oraz typy i wartości zabezpieczeń zostały zamieszczone na schematach ideowych rozdzielnic. 5. UWAGI KOŃCOWE Przed podaniem napięcia należy wykonać pomiary rezystancji izolacji wszystkich obwodów i WLZ-tów. Przed oddaniem instalacji do eksploatacji należy wykonać komplet pomiarów skuteczności samoczynnego wyłączenia zasilania (wyłączniki nadmiarowoprądowe i różnicowoprądowe), rezystancji i ciągłości przewodów ochronnych i wyrównawczych. Pomiary i protokoły winny być wykonane przez osobę z odpowiednimi uprawnieniami.

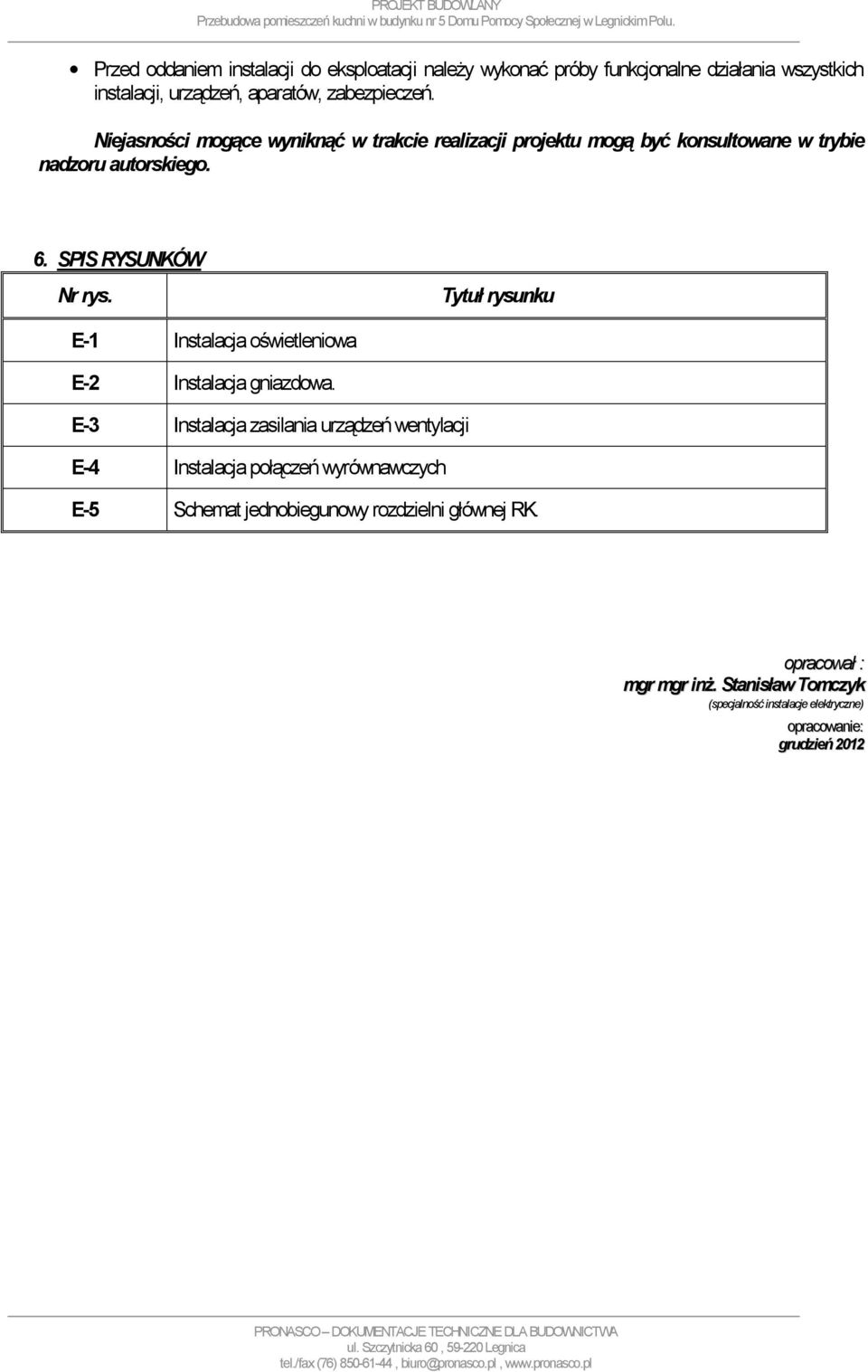

6 Przed oddaniem instalacji do eksploatacji należy wykonać próby funkcjonalne działania wszystkich instalacji, urządzeń, aparatów, zabezpieczeń. Niejasności mogące wyniknąć w trakcie realizacji projektu mogą być konsultowane w trybie nadzoru autorskiego. 6. SPIS RYSUNKÓW Nr rys. Tytuł rysunku E-1 Instalacja oświetleniowa E-2 Instalacja gniazdowa. E-3 Instalacja zasilania urządzeń wentylacji E-4 Instalacja połączeń wyrównawczych E-5 Schemat jednobiegunowy rozdzielni głównej RK. opracował : mgr mgr inż. Stanisław Tomczyk (specjalność instalacje elektryczne) opracowanie: grudzień 2012
