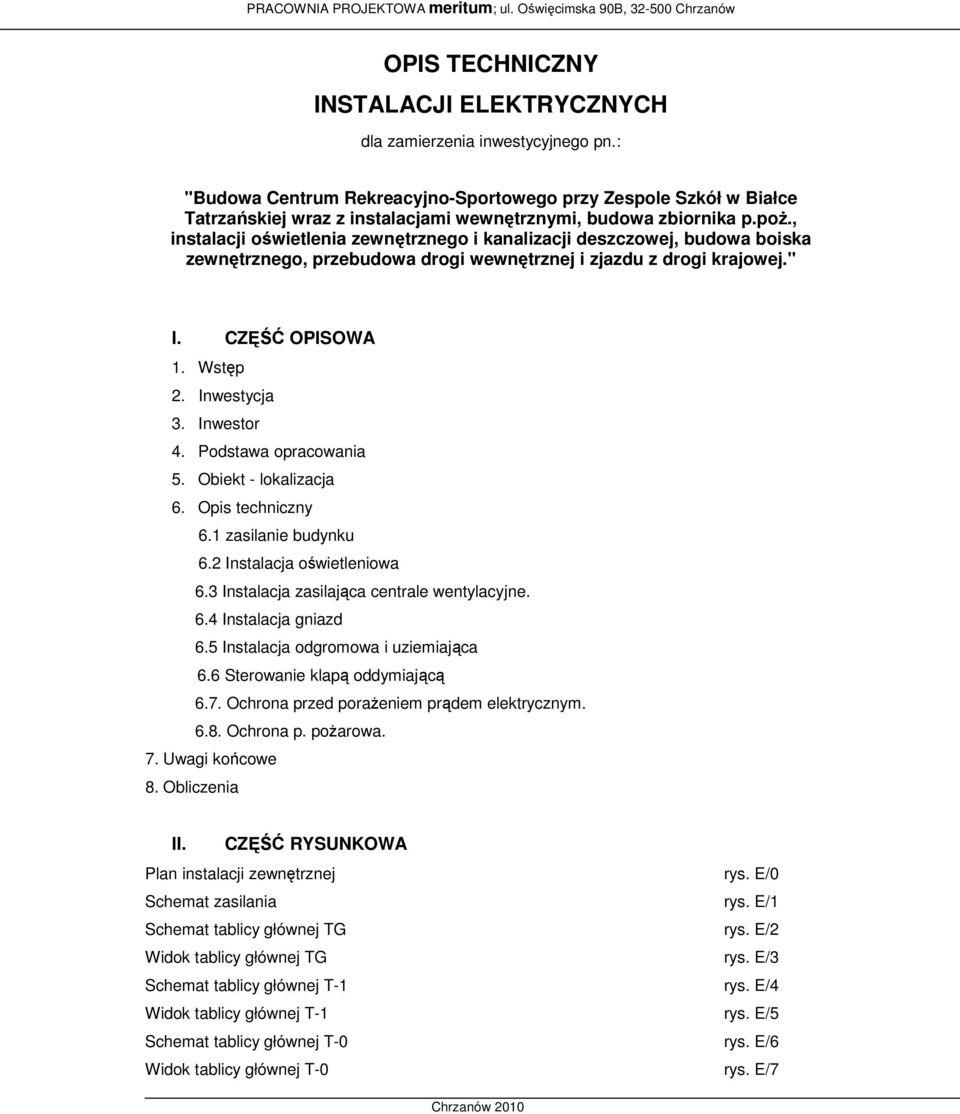

1 OPIS TECHNICZNY INSTALACJI ELEKTRYCZNYCH dla zamierzenia inwestycyjnego pn.: "Budowa Centrum Rekreacyjno-Sportowego przy Zespole Szkół w Białce Tatrzańskiej wraz z instalacjami wewnętrznymi, budowa zbiornika p.poż., instalacji oświetlenia zewnętrznego i kanalizacji deszczowej, budowa boiska zewnętrznego, przebudowa drogi wewnętrznej i zjazdu z drogi krajowej." I. CZĘŚĆ OPISOWA 1. Wstęp 2. Inwestycja 3. Inwestor 4. Podstawa opracowania 5. Obiekt - lokalizacja 6. Opis techniczny 6.1 zasilanie budynku 6.2 Instalacja oświetleniowa 6.3 Instalacja zasilająca centrale wentylacyjne. 6.4 Instalacja gniazd 6.5 Instalacja odgromowa i uziemiająca 6.6 Sterowanie klapą oddymiającą 6.7. Ochrona przed porażeniem prądem elektrycznym Ochrona p. pożarowa. 7. Uwagi końcowe 8. Obliczenia II. CZĘŚĆ RYSUNKOWA Plan instalacji zewnętrznej rys. E/0 Schemat zasilania rys. E/1 Schemat tablicy głównej TG rys. E/2 Widok tablicy głównej TG rys. E/3 Schemat tablicy głównej T-1 rys. E/4 Widok tablicy głównej T-1 rys. E/5 Schemat tablicy głównej T-0 rys. E/6 Widok tablicy głównej T-0 rys. E/7 Chrzanów 2010

2 Schemat tablicy głównej TP rys. E/8 Widok tablicy głównej TP rys. E/9 Schemat tablicy głównej TA rys. E/10 Widok tablicy głównej TA rys. E/11 Schemat tablicy głównej TK rys. E/12 Plan instalacji oświetleniowej rzut przyziemia rys. E/13 Plan instalacji oświetleniowej rzut przestrzeni technicznej pod trybunami rys. E/14 Plan instalacji oświetleniowej rzut parteru rys. E/15 Plan instalacji oświetleniowej rzut antresoli rys. E/16 Plan instalacji oświetleniowej rzut przestrzeni technicznej nad antresolą rys. E/17 Plan instalacji elektrycznej rzut przyziemia rys. E/18 Plan instalacji elektrycznej rzut przestrzeni technicznej pod trybunami rys. E/19 Plan instalacji elektrycznej rzut parteru rys. E/20 Plan instalacji elektrycznej rzut antresoli rys. E/21 Plan instalacji elektrycznej rzut przestrzeni technicznej nad antresolą rys. E/22 Plan instalacji odgromowej rys. E/23 1. Wstęp Przedmiotem opracowania jest wykonanie projektu budowlanego instalacji elektrycznej dla projektowanego obiektu - hali rekreacyjno-sportowej w Białce Tatrzańskiej. 2. Inwestycja Budowa Centrum Rekreacyjno - Sportowego przy Zespole Szkół w Białce Tatrzańskiej wraz z instalacjami wew., budowa zbiornika p.poż, instalacji oświetlenia zewnętrznego i kanalizacji deszczowej, budowa boiska zewnętrznego, przebudowa drogi wewnętrznej i zjazdu z drogi krajowej. 3. Inwestor Gmina Bukowina Tatrzańska ul. Długa Bukowina Tatrzańska 4. Podstawa opracowania. umowa zawarta z Inwestorem podkłady architektoniczne, Chrzanów

3 uzgodnienia międzybranżowe, wytyczne Inwestora, warunki przyłączenia do sieci Dz. U. 2002r nr 75 poz Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, wraz ze zmianami z dnia 7 kwietnia 2004 r. (Dz.U. nr 109, poz. 1156) oraz ze wszystkimi normami wymienionymi w tym rozporządzeniu, 5. Obiekt - lokalizacja: Działki ewidencyjne nr: 2980/6, 2980/7, 2980/8, 2980/9, 2980/10, 2980/36, 6671/1, obręb ewidencyjny 0302 Białka Tatrzańska w jedn. ewid _02 Bukowina Tatrzańska. 6. OPIS TECHNICZNY 6.1 Zasilanie budynku Zasilanie projektowanej Sali odbywać się będzie z istniejącego złącza kablowego usytuowanego na elewacji szkoły. Ze złącza kablowego zostanie zasilony układ pomiarowy a następnie projektowane złącze kablowe ZK3. Układ pomiarowy zostanie zaprojektowany oraz wykonany przez zakład energetyczny po podpisaniu umowy przyłączeniowej. Do projektowanego złącza kablowego należy ułożyć kabel YKY 4x95mm 2 wraz z bednarką Fe/Zn 30x4. Układać trasę pokazaną na planie zagospodarowania terenu, w rowie kablowym na głębokości 50 cm z podsypką 2x10 cm pod i nad kablem. Pozostałą część wykopu zasypać rodzimym gruntem. W trakcje zasypywania należy ułożyć folię kalandrową niebieską tak aby znajdowała się ona 30 cm nad kablem. Kabel ułożony w ziemi musi być zaopatrzony na całej długości w trwałe oznaczniki rozmieszczone w odstępach nie większych niż 10m. W wykopie kabel należy układać linią falistą z zapasem 1 3% długości wykopu, w celu skompensowania możliwości przesunięć gruntu. W przepustach pod droga kabel należy układać w rurach osłonowych np. DVK-T firmy AROT. Ze złącza kablowego należy zasilić tablicę oświetlenia drogi przeciwpożarowej oraz projektowaną salę. Oświetlenie zewnętrzne sterowane będzie przez wyłącznik astronomiczny. Schemat tablicy TG został przedstawiony na rysunku E/2. Jako wyłącznik główny Sali gimnastycznej projektuje się rozłącznik DPX-IS 250A. Wyłącznik należy wyposażyć z cewkę napięciową i podłączyć do niej przewodem HDGS 2x1mm 2 przeciwpożarowy wyłącznik prądy zaprojektowany Chrzanów

4 przed wejściem do sali. Oznakowanie głównego wyłącznika pożarowego i przycisków wyłączających wykonać należy zgodnie z obowiązującymi przepisami. Obwód ppoż należy zabezpieczyć wyłącznikiem S303C 2A Cała instalacja odbiorcza wykonana zostanie w układzie sieciowym TN-C-S, przewodami miedzianymi żyłą ochronna. Projektowane obwody zostały zabezpieczone wyłącznikami serii S300 oraz wyłącznikami różnicowo-prądowymi o prądzie różnicowym 30mA. Całość instalacji spełnia wymagania ochrony przed skutkami zwarć oraz przeciążeń. Dodatkowo w tablicach zainstalowano ochronę przepięciowa. W tablicy TG, TP projektuje się ochronnik typu B+C (klasa 1+2), natomiast w tablicy T-2, TA, TO, TK ochronnik typu C. Zalecane trasy układania przewodów w pomieszczeniach: - dla tras poziomych 30 cm pod powierzchnią sufitu, 30 cm nad powierzchnią podłogi, 100 cm powyżej powierzchni podłogi, - dla tras pionowych 15 cm od ościeżnic bądź zbiegu ścian. 6.2 Instalacja oświetleniowa Instalację oświetlenia należy wykonać według schematów instalacji. Na rysunkach przedstawiono rozmieszczenie opraw oświetleniowych, trasy przewodów instalacyjnych, oraz zawarto informacje odnośnie typu zastosowanych opraw. Instalacje zaprojektowano przewodami miedzianymi typu YDYżo 3x1,5mm2 i izolacji 750 V, układanymi pod tynkiem. W pomieszczeniach sanitarnych, technicznych, należy stosować osprzęt o podwyższonym stopniu szczelności min. IP44. W pozostałych pomieszczeniach osprzęt zwykły o stopniu szczelności IP20. Obliczenia natężenia oświetlenia wykonano przy pomocy programu DIALUX. Można stosować oprawy innych firm, jednak z zachowaniem wskazanych parametrów stopień IP, typ odbłyśnika; nie mogą ulec zmianie. Oświetlenie zewnętrze sterowane będzie z programatorów astronomicznych. Miejsce usytuowana słupów, typy lamp oraz trasy kabli oświetleniowych zostało przedstawione na rysunku E/0. Chrzanów

5 Oprawy ewakuacyjne umieścić na drogach ewakuacyjnych jak również nad wejściem do budynku. Lampy nad wejściami należy wyposażyć w piktogramy z zaznaczonym kierunkiem ewakuacji. Oprawy ewakuacyjne załączają się automatycznie przy zaniku napięcia zasilania na czas 1 godz. Oprawy oświetleniowe przeznaczone do oświetlenia awaryjnego należy wyposażyć w układ zasilania awaryjnego. Oświetlenie awaryjne jak i ewakuacyjne posiada funkcje autotestu który pozwala na automatyczne testowania oświetlenia awaryjnego. Oświetlenie awaryjne należy podłączyć przewodem YDY 4x1.5 mm2. Wszystkie oprawy należy podłączyć do centralki nadzorującej Logica. Połączenie centralki nadzorującej z modułami awaryjnymi wykonać przewodem YDY 2x1,5 mm 2. Obliczenia natężenia oświetlenia wykonano przy pomocy programu DIALUX. Można stosować oprawy innych firm, jednak z zachowaniem wskazanych parametrów: stopień IP, typ odbłyśnika; nie mogą ulec zmianie. Wysokość instalowania łączników: 1.4 m od poziomu posadzki. 6.3 Instalacja zasilania central wentylacyjnych Centrale wentylacyjne zostaną zasilone przez skrzynek zasilająco sterujących przeznaczonych dla danego urządzenia. Okablowanie strukturalne należy wykonać według dokumentacji techniczno rozruchowej dostarczonej wraz z urządzeniami. Przekroje przewodów zasilających oraz dobrane zabezpieczenia przedstawione na rysunkach należy sprawdzić z dokumentacją techniczną urządzeń. 6.4 Instalacja gniazd Instalacje gniazd należy wykonać według schematów instalacji. Na rysunku przedstawiono rozmieszczenie gniazd oraz trasy przewodów. Instalacje wykonać przewodem YDYżo 3x2.5 mm2 i izolacji 750V oraz YDYżo 5x2,5mm 2 dla obwodów 3-fazowych. Przy instalowaniu gniazd należy zachować minimalny odstęp od rur stalowych, umywalki: - 0.6m. Wszystkie gniazda stosować z bolcem uziemiającym. Przewody PE ze wszystkich gniazd należy podłączyć do odpowiednich listew PE znajdujących się w tablicach. Wysokości instalowania gniazd ogólnego przeznaczenia: Gniazda hermetyczne IP 44: h= 1.1 m, Chrzanów

6 Gniazda IP 20: h = 0.3 m. 6.5 Instalacja odgromowa i uziemiająca, Blachę pokrycia dachowego należy wykorzystać jako zwód naturalny. Przewody odprowadzające wykonać drutem Fe/Zn fi8, a przewody uziemiające bednarką Fe/Zn 30x4mm. Przewody odprowadzające ułożyć w rurkach instalacyjnych pod elewacją. Złącze kontrolne należy zainstalować w puszkach kontrolno pomiarowych powyżej 0,3m nad gruntem, lecz nie wyżej niż 1,8m. Połączenia śrubowe złącza kontrolnego dodatkowo zabezpieczyć smarem przed korozją. Przewód uziemiający musi być prowadzony w bruździe lub rurze ochronnej do uziomu fundamentowego. Połączenia przewodów uziemiających należy wykonać poprzez spawanie lub zaprasowanie, natomiast miejsca połączenia zabezpieczyć antykorozyjnie. Przy łączeniu zwodów i przewodów odprowadzających należy stosować połączenia skręcane. W projektowanym obiekcje w pomieszczeniu magazynu należy zainstalować główną szynę wyrównawczą(zacisk) uziemiający GSU. Należy zastosować fabrycznie wykonany element wyposażony w odpowiednie zaciski do przyłączania przewodów lub bednarki oraz pokrywę ze znakiem uziemienia. Do głównej szyny uziemiającej należy przyłączyć: - szynę ochronną rozdzielnicy głównej RG przewodem LgY 50mm2 - metalową część instalacji centralnego ogrzewania - LgY 16mm2 - metalową instalację wodociągową przewodem LgY 16 mm2 przy wejściu sieci wodociągowej do obiektu (połączenia można zaniechać w przypadku wykonania instalacji z tworzywa sztucznego) - kanały i konstrukcje instalacji wentylacji mechanicznej, przewodem LgY 10mm2 - koryta i drabinki kablowe przewodem LgY 10mm2 Wszystkie przewody ochronne, uziemiające i wyrównania potencjałów powinny wyróżniać się barwą izolacji koloru zielonożółtego. Główną szynę uziemiającą należy uziemić łącząc ją bednarką stalową ocynkowaną 30x4mm z uziomem poziomym instalacji odgromowej. Chrzanów

7 6.6 Sterowanie klapą oddymiającą Przewiduje się montaż centralki oddymiającej sterującej pracą klapy oddymiającej o wymiarach 100 x100. Na ostatnie kondygnacji należy zamontować centralkę RZN M firmy D+H. Należy do niej podłączyć czujkę MPD 821, przycisk oddymiania RT 42U oraz przycisk wentylacji. Dodatkowo projektuje się dwa akumulatory typu 1 (1,3 Ah), w celu podtrzymania systemu w razie zaniku napięcia Ochrona przed porażeniem prądem elektrycznym. Ochrona przed dotykiem bezpośrednim - ochrona podstawowa. W celu ochrony przed dotykiem bezpośrednim zastosowano : izolacja przewodów na nap. 750 V zastosowanie stopnie ochrony IP 44 dla pom. wilgotnych, oraz IP 20 dla pozostałych uzupełnienie ochrony podstawowej: wszystkie obwody końcowe gniazd wtykowych zabezpieczono wyłącznikami różnicowo prądowymi, In = 0.03A W celu ochrony przed dotykiem pośrednim zastosowano: Wszystkie obwody końcowe należy zabezpieczyć wyłącznikami nadmiarowo prądowymi serii S 300 o charakterystyce B. Połączenia wyrównawcze: przewód PE winien mieć izolacje w kolorze żółtozielonym. Do przewodów PE należy przyłączyć bolce gniazd wtyczkowych, obudowy lamp i wszystkich urządzeń elektrycznych, za wyjątkiem zastosowanych urządzeń z obudową w II klasie izolacji. Ekwipotencjalizacje realizuje się za pomocą połączeń wyrównawczych bezpośrednich: wszystkie urządzenia metalowe na których nie występuje trwale potencjał elektryczny, znajdujące się wewnątrz chronionego budynku oraz urządzenia do niego wprowadzone, należy łączyć miedzy sobą i z uziemieniem Ochrona p. pożarowa. Jako zabezpieczenie przed porażeniem zastosowano następujące środki: główny wyłącznik zastosowano wyłączniki różnicowo- prądowe o prądzie różnicowym In = 30 ma, co zabezpiecza instalacje elektr. przed prądami upływowymi. dobrano przewody z izolacja na nap. min. 750 V dla obw. wewnętrznych zastosowano ochronę przeciwprzepięciowa I i II stopień. Chrzanów

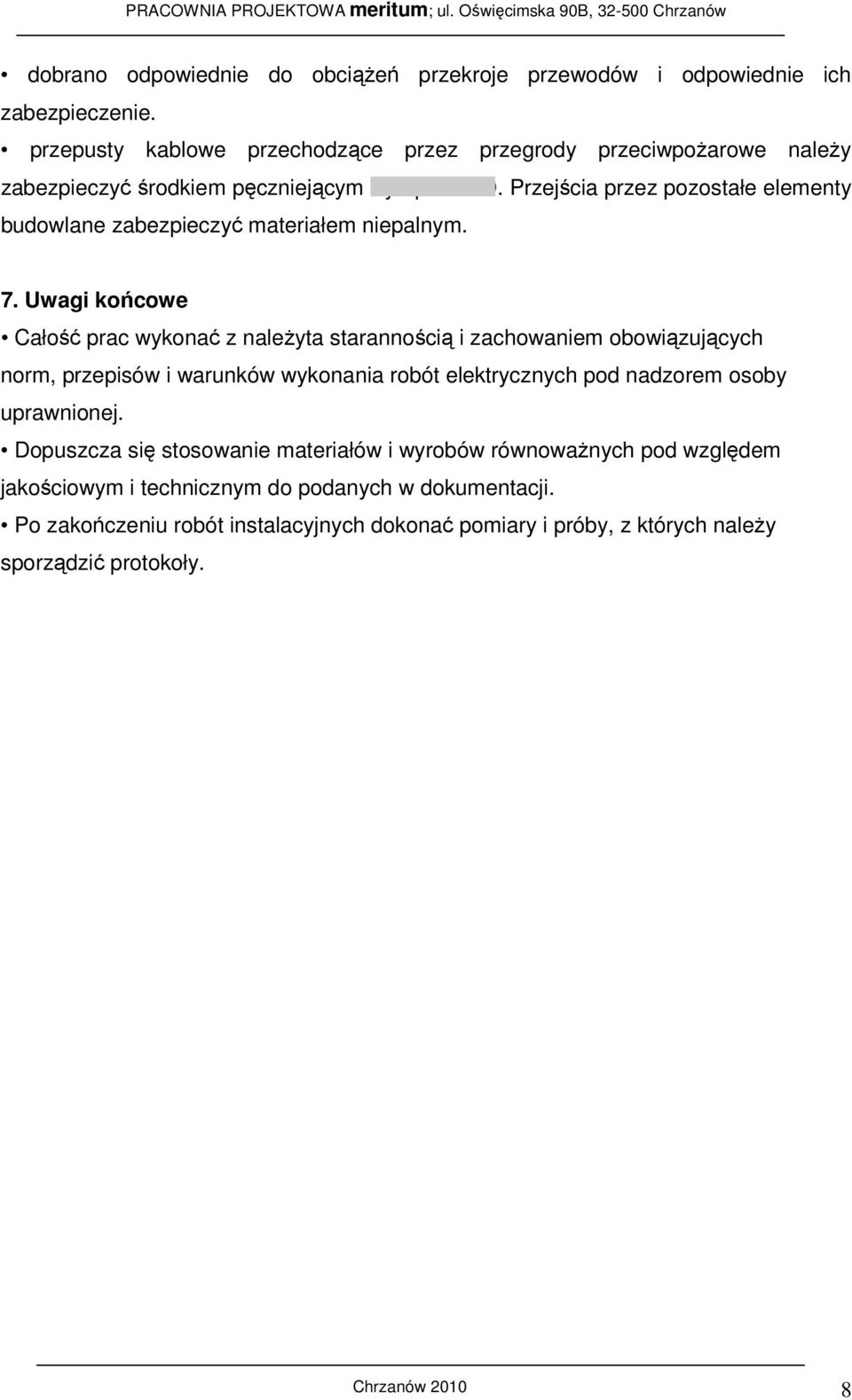

8 dobrano odpowiednie do obciążeń przekroje przewodów i odpowiednie ich zabezpieczenie. przepusty kablowe przechodzące przez przegrody przeciwpożarowe należy zabezpieczyć środkiem pęczniejącym Pyroplast PD. Przejścia przez pozostałe elementy budowlane zabezpieczyć materiałem niepalnym. 7. Uwagi końcowe Całość prac wykonać z należyta starannością i zachowaniem obowiązujących norm, przepisów i warunków wykonania robót elektrycznych pod nadzorem osoby uprawnionej. Dopuszcza się stosowanie materiałów i wyrobów równoważnych pod względem jakościowym i technicznym do podanych w dokumentacji. Po zakończeniu robót instalacyjnych dokonać pomiary i próby, z których należy sporządzić protokoły. Chrzanów

9 8. Obliczenia BILANS MOCY Tablica T-1 gniazda ogólne 12 0,2 2,4 gniazda dedykowane 13,26 0,8 10,7 oświetlenie 5,21 0,75 3,9 piec (sauna) Ok. 26 kw Tablica T-0 gniazda ogólne 8 0,2 1,6 gniazda dedykowane 1,2 1 1,2 oświetlenie 3,57 0,8 2,86 wentylacja 1,4 1 1,4 Zasilanie kotłowni Ok. 12,1 kw Tablica TP gniazda ogólne 2 0,5 1 oświetlenie 3,96 0,9 3,56 Instalacja niskoprądowa 3 0,66 2 wentylacja 2,93 1 2,93 Ok. 9,5 kw Tablica TA gniazda ogólne 8 0,5 4 oświetlenie 1,86 1 1,86 wentylacja 12,5 1 12,5 Ok. 18,4 kw Tablica TK gniazda ogólne 4 0,2 0,8 oświetlenie 0,64 1 0,64 rezerwa 3,56 1 3,56 Ok. 5 kw Chrzanów

10 Tablica TG Zasilanie tablicy T-1 26 Zasilanie tablicy T-0 12,1 Zasilanie tablicy TP 9,5 Zasilanie tablicy TA 18,4 0,9 59,4 Oświetlenie 15,86 0,9 14,2 gniazda 10 0,3 3 wentylacja 6,46 1 6,46 pompy 5,8 1 5,8 Ok. 89 kw Oświetlenie zewnętrzne Oświetlenie Ok. 4 kw Chrzanów

11 Wyniki obliczeń skuteczności ochrony przed skutkami przeciążeń Rodzaj przewodu OPIS Opis zabezp. IB [A] In [A] Iz [A] IB <=In<=Iz I2 [A] 1.45 *Iz [A] I2 <= 1.45 * Iz WTNH 1 gg YKY4x 95mm2 ZK ZK proj 160 A 136,61 160,00 179,00 TAK 250,00 259,55 TAK YKY4x 95mm2 ZKproj - TG WTNH 1 gg 160 A 130,53 160,00 179,00 TAK 250,00 259,55 TAK YDY 5x 16mm2 TG T-1 S303 C 50 A 39,50 50,00 68,00 TAK 74,00 98,60 TAK YDY 5x 10mm2 TG T-0 S303 C 25 A 18,38 25,00 50,00 TAK 37,00 72,50 TAK YDY 5x4mm2 T0 - TK S303 C 20 A 7,60 20,00 28,00 TAK 30,00 40,60 TAK YDY 5x 10mm2 TG TA S303 C 40 A 27,96 40,00 50,00 TAK 59,00 72,50 TAK YDY 5x 6mm2 TG - TP S303 C 20 A 14,43 20,00 36,00 TAK 30,00 52,20 TAK Chrzanów 2010

12 Obliczenia spadków napięć dla przewodów zasilających Lp Nazwa odcinka P [kw] cos φ 3 Ib [A] Kabel Przewó d S [mm2 ] L [m] U% 1 ZK ZK proj 93,46 0,93 1,73 136,6 YKY ,66 2 ZKproj - TG 89,46 0,93 1, YKY ,55 3 TG T-1 26,00 0,93 1,73 39,5 YDY ,12 2,28 Lp Nazwa odcinka P [kw] cos φ 3 Ib [A] Kabel Przewó d S [mm2 ] L [m] U% 1 ZK ZK proj 93,46 0,93 1,73 136,6 YKY ,66 2 ZKproj - TG 89,46 0,93 1, YKY ,55 3 TG T0 12,10 0,93 1,73 39,5 YDY ,42 4 TO - TK 5 0,93 1,73 7,6 YDY ,29 1,87 Lp Nazwa odcinka P [kw] cos φ 3 Ib [A] Kabel Przewó d S [mm2 ] L [m] U% 1 ZK ZK proj 93,46 0,93 1,73 136,6 YKY ,66 2 ZKproj - TG 89,46 0,93 1, YKY ,55 3 TG TA 18,40 0,93 1,73 28 YDY ,05 2,21 Lp Nazwa odcinka P [kw] cos φ 3 Ib [A] Kabel Przewó d S [mm2 ] L [m] U% 1 ZK ZK proj 93,46 0,93 1,73 136,6 YKY ,66 2 ZKproj - TG 89,46 0,93 1, YKY ,55 3 TG TP 9,5 0,93 1,73 39,5 YDY ,10 2,28 Chrzanów 2010
