1 BIURO US UG DROGOWYCH NADZORY - PROJEKTY - KONSULTACJE PAWE STEFA CZYK ul. C.K. NORWIDA 2, KROSNO ODRZ. tel , biurops@interia.pl egz. Za cznik do wniosku zg oszenia robót budowlanych nie wymagaj cych pozwolenia na budow PROJEKT BUDOWLANY OBIEKT Przebudowa ogrodzenia targowiska miejskiego w Gubinie ADRES Miasto Gubin, obr b Nr 3, dz. Nr 107, 108, 109, 110 BRAN A Drogowa INWESTOR Gmina Gubin o statusie miejskim, ul.piastowska 24, Gubin PODSTAWA Zlecenie z wrze nia 2009r ZAWARTO Cz Opisowa. Rysunki. Zestawienia. Funkcja Imi i nazwisko Uprawnienia Podpis PROJEKTANT Pawe Stefa czyk 67 / 04 / ZG w specjalno ci drogowej do proj.bez ogranicze Krosno Odrza skie, wrzesie 2009r

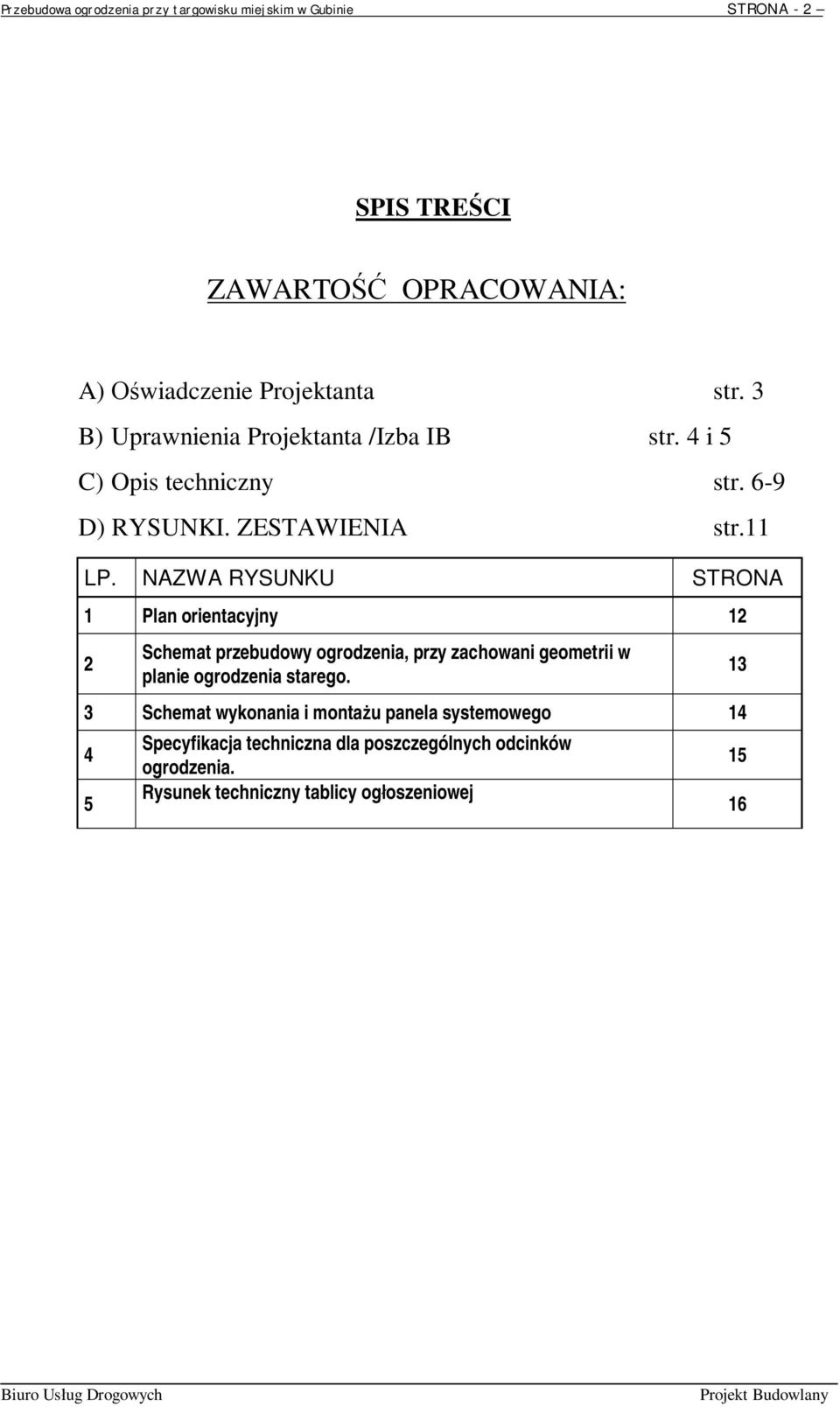

2 Przebudowa ogrodzenia przy targowisku miejskim w Gubinie STRONA - 2 SPIS TRE CI ZAWARTO OPRACOWANIA: A) wiadczenie Projektanta str. 3 B) Uprawnienia Projektanta /Izba IB str. 4 i 5 C) Opis techniczny str. 6-9 D) RYSUNKI. ZESTAWIENIA str.11 LP. NAZWA RYSUNKU STRONA 1 Plan orientacyjny 12 2 Schemat przebudowy ogrodzenia, przy zachowani geometrii w planie ogrodzenia starego. 3 Schemat wykonania i monta u panela systemowego Specyfikacja techniczna dla poszczególnych odcinków ogrodzenia. Rysunek techniczny tablicy og oszeniowej

3 Przebudowa ogrodzenia przy targowisku miejskim w Gubinie STRONA - 3 B) O WIADCZENIE Nadzory, Projekty, Konsultacje Pawe Stefa czyk ul.c.k.norwida 2, Krosno Odrza skie o wiadcza, e wykonana praca projektowa zawarta w Projekcie Budowlanym: Przebudowa ogrodzenia targowiska miejskiego w Gubinie w ramach zlecenia z wrze nia 2009r w sk ad, którego wchodzi bran a drogowa. jest wykonana zgodnie ze zleceniem, obowi zuj cymi przepisami technicznobudowlanymi oraz normami i jest kompletna z punktu widzenia celu, któremu ma. Krosno Odrza skie Projektant bran y drogowej

4 Przebudowa ogrodzenia przy targowisku miejskim w Gubinie STRONA - 4 C) Uprawnienia

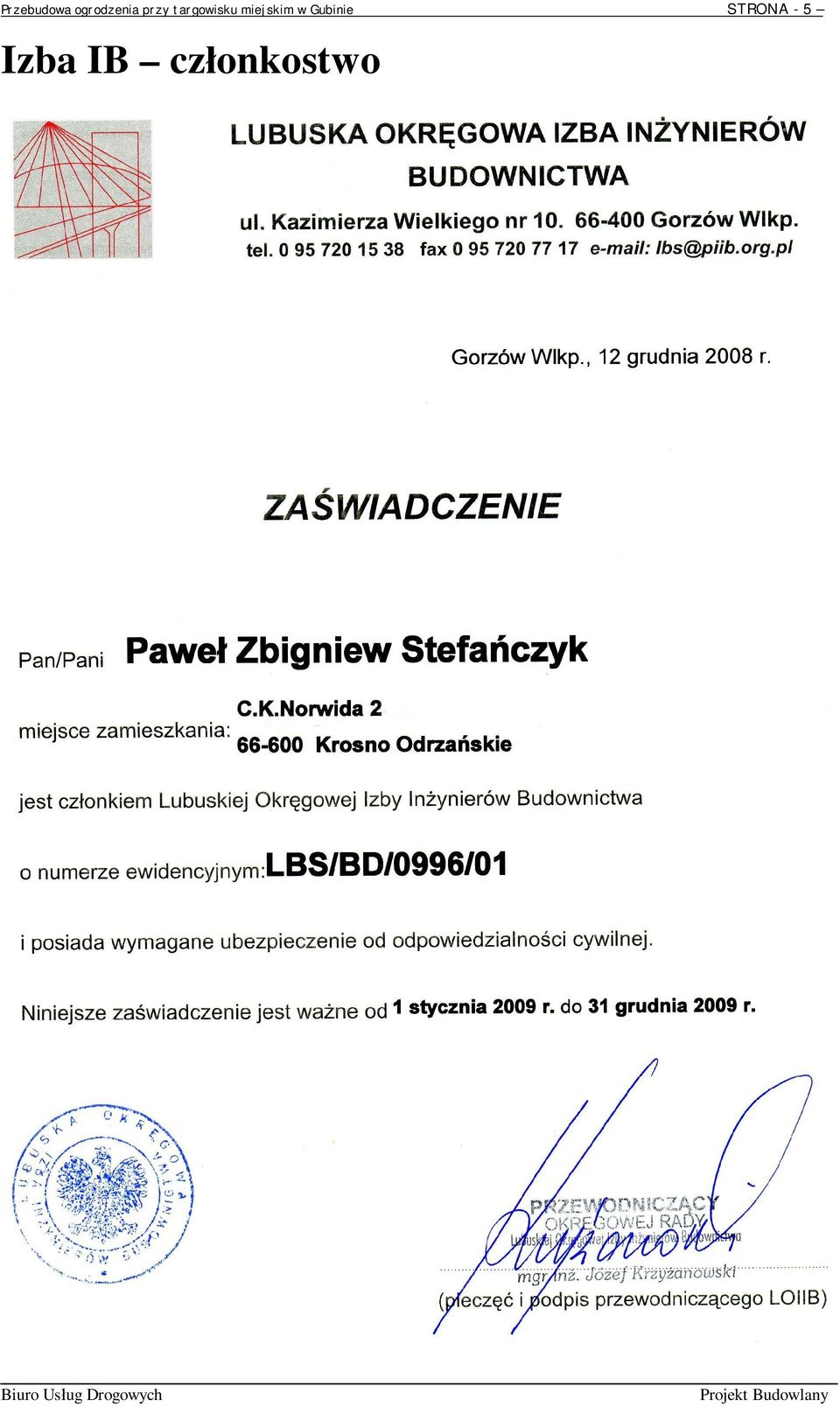

5 Przebudowa ogrodzenia przy targowisku miejskim w Gubinie STRONA - 5 Izba IB cz onkostwo

6 Przebudowa ogrodzenia przy targowisku miejskim w Gubinie STRONA - 6 D)CZ OPISOWA. OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA Zlecenie Gminy Gubin o statusie miejskim na opracowanie dokumentacji: Przebudowa ogrodzenia targowiska miejskiego w Gubinie 2. MATERIA Y WYJ CIOWE plan sytuacyjny terenu aktualizowany do celów projektowych, ROZPORZ DZENIE MINISTRA TRANSPORTU I GOSPODARKI MORSKIEJ z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiada drogi publiczne i ich usytuowanie. (Dz. U. z dnia 14 maja 1999 r.) pomiary uzupe niaj ce wykonane przez zespó projektowy we w asnym zakresie, wytyczne projektowania dróg i ulic, 3. ZAKRES OPRACOWANIA Projekt obejmuje przebudowe ogrdzenia targowiska miejskiego w Gubinie. Nale y wykonac rozbiórk istniej cego ogrodzenia z siatki na linkach oraz zabudowa nowe ogrodzenia typu panelowego z pr tów r. 5mm zgrzewanych, cynkowanych i malowanych farb proszkow poliestrow. 4. CEL OPRACOWANIA Poprawa bezpiecze stwa oraz funkcjonalno ci targowiska. Poprawa estetyki ogrodzenia targowiska miejskiego.

7 Przebudowa ogrodzenia przy targowisku miejskim w Gubinie STRONA STAN ISTNIEJ CY Obecne targowisko posiada okólne ogrodzenie wykonane w technologii siatki plecionej, o wysoko ci od 1,5 do 2,0m. Siatka pleciona przymocowana jest do 3 linek naci gowych podwieszonych do s upków r. 60mm osadzonych w gruncie na betonowym fundamencie punktowym. Ogrodzenie jest nieestetyczne, s abo nadaj ce si do zagospodarowania ro linno ci. 6. STAN PROJEKTOWANY 6.1. Rozbiórki. Nale y dokona rozbiórki siatki oraz demonta u s upków no nych. Na odcinkach, gdzie siatka osadzona jest w nawierzchni asfaltowej nale y wykona naci cie pi a mechaniczn pasa o szeroko ci 1m (2 ci cia równoleg e) i dokona rozbiórki nawierzchni oraz podbudowy betonowej (mo liwe tak e odcinkami kruszywo amane oraz kostka). Po dokananiu rozbiórki jezdni i podbudowy nale y dokona korytowania do cznej g boko ci 35cm. Tak wykonany rowek nale y wype ni ziemia urodzajn do poziomu otaczaj cego terenu (nawierzchnia asfaltowa). Pas ten zostanie wiosn wykorzystany do wykonania nasadze Dane techniczne projektowanego ogrodzenia. Projektuje si ogrodzenie sytemowe panelowe (tzw. maty systemowe) o wymiarze pojedynczego panela 2500x1930mm. rednica druta 5mm, typ panela 3W (3 przegi cia). Mata systemowa cynkowana ogniowo ZN275, malowana farb proszkow poliestrow. czna ilo projektowanych elementów ogrodzenia: - mata systemowa 2500x1930mm: 105ca ych oraz 18ci tych, razem 285m (114szt). - bramy: 8szt. wymiary: [mm]3540, 2040, 3440, 6340, 6140, 3640, 3640, furtki: 5szt. wymiary: [mm]1540, 1240, 2340, 1540, 940 upy no ne maty systemowej: 2x60x40x2900mm szt. 118 (342,2mb) upy no ne bram i furtek: 3x80x80x2900mm szt. 24 (69,6mb) Ramy bram oraz furtek wykona z profilu 2x60x40mm Wszystkie s upy oraz ramy wykonane ze stali konstrukcyjnej S235JRG2, cynkowanej ogniowo Zn275 malowanej farb proszkow poliestrow.

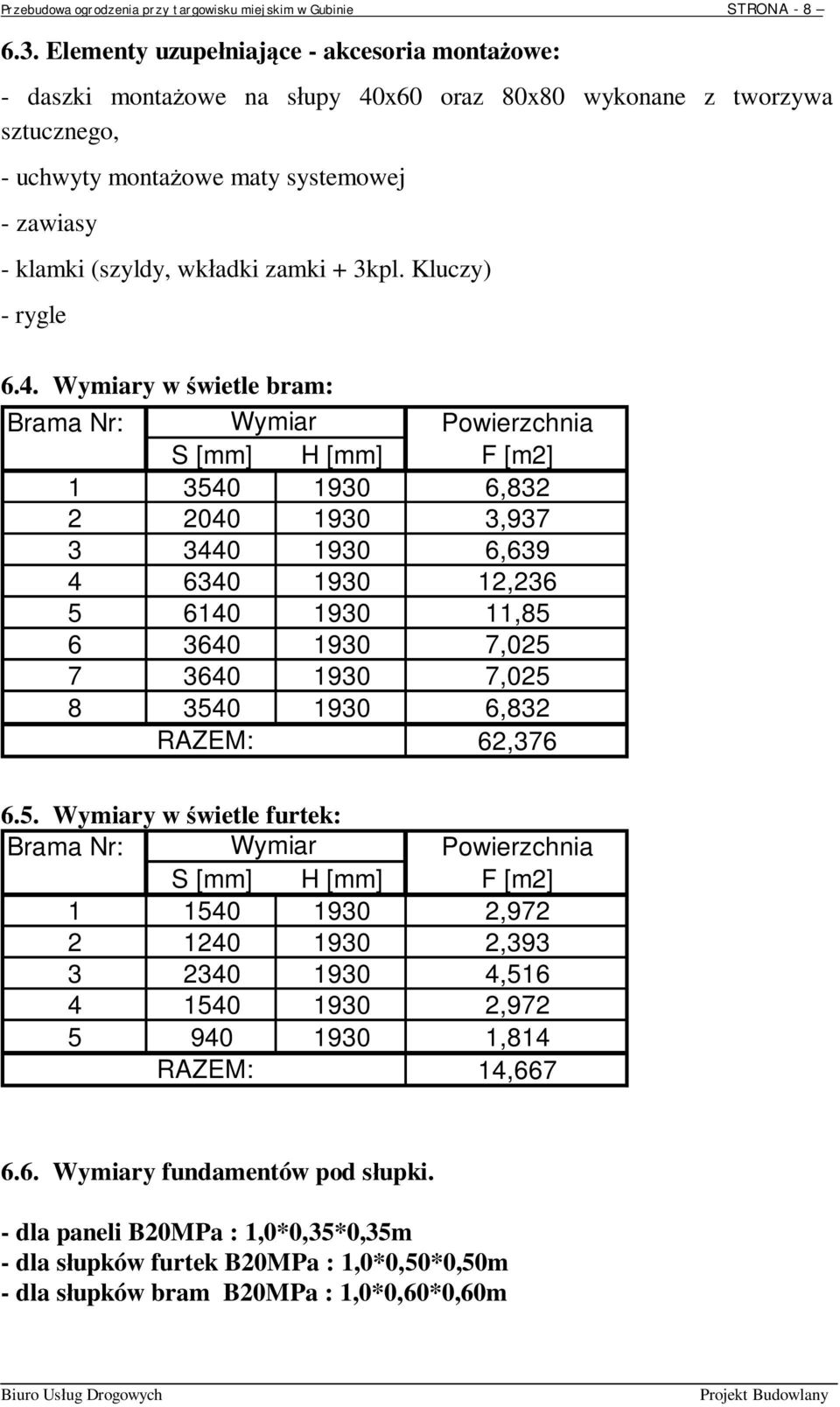

8 Przebudowa ogrodzenia przy targowisku miejskim w Gubinie STRONA Elementy uzupe niaj ce - akcesoria monta owe: - daszki monta owe na s upy 40x60 oraz 80x80 wykonane z tworzywa sztucznego, - uchwyty monta owe maty systemowej - zawiasy - klamki (szyldy, wk adki zamki + 3kpl. Kluczy) - rygle 6.4. Wymiary w wietle bram: Brama Nr: Wymiar Powierzchnia S [mm] H [mm] F [m2] , , , , , , , RAZEM: ,832 62, Wymiary w wietle furtek: Brama Nr: Wymiar Powierzchnia S [mm] H [mm] F [m2] , , , , RAZEM: ,814 14, Wymiary fundamentów pod s upki. - dla paneli B20MPa : 1,0*0,35*0,35m - dla s upków furtek B20MPa : 1,0*0,50*0,50m - dla s upków bram B20MPa : 1,0*0,60*0,60m

9 Przebudowa ogrodzenia przy targowisku miejskim w Gubinie STRONA Tablice og oszeniowe. Projektuje si ustawienie tablic og oszeniowych przy ogrodzeniu. Dane charakterystyczne: - wysoko : 240cm (wysoko tablicy od powierzchni ziemi) 310cm (ca kowita wysoko tablicy, w cznie z odcinkiem kotwi cym osadzonym w ziemi) - szeroko : 122cm - d ugo : 12cm Powierzchnia tablicy: 90x110cm Waga: 100kg Materia y: - rury stalowe 60mm i 75mm - odlewy eliwne Kolorystyka: - szary grafitowy - RAL ciemna ziele - RAL 6009 Monta : Osadzenie w fundamencie betonowym 7. Charakterystyka ekologiczna obiektu. Projektowane ogrodzenie zostanie zbudowany z materia ów dopuszczonych do stosowania w budownictwie, posiadaj cymi stosowne certyfikaty jako ci. 8. Urz dzenia bezpiecze stwa ruchu. Projekt oznakowania dla prowadzenia robót je li zajdzie taka potrzeba zostanie sporz dzony w odr bnym opracowaniu.

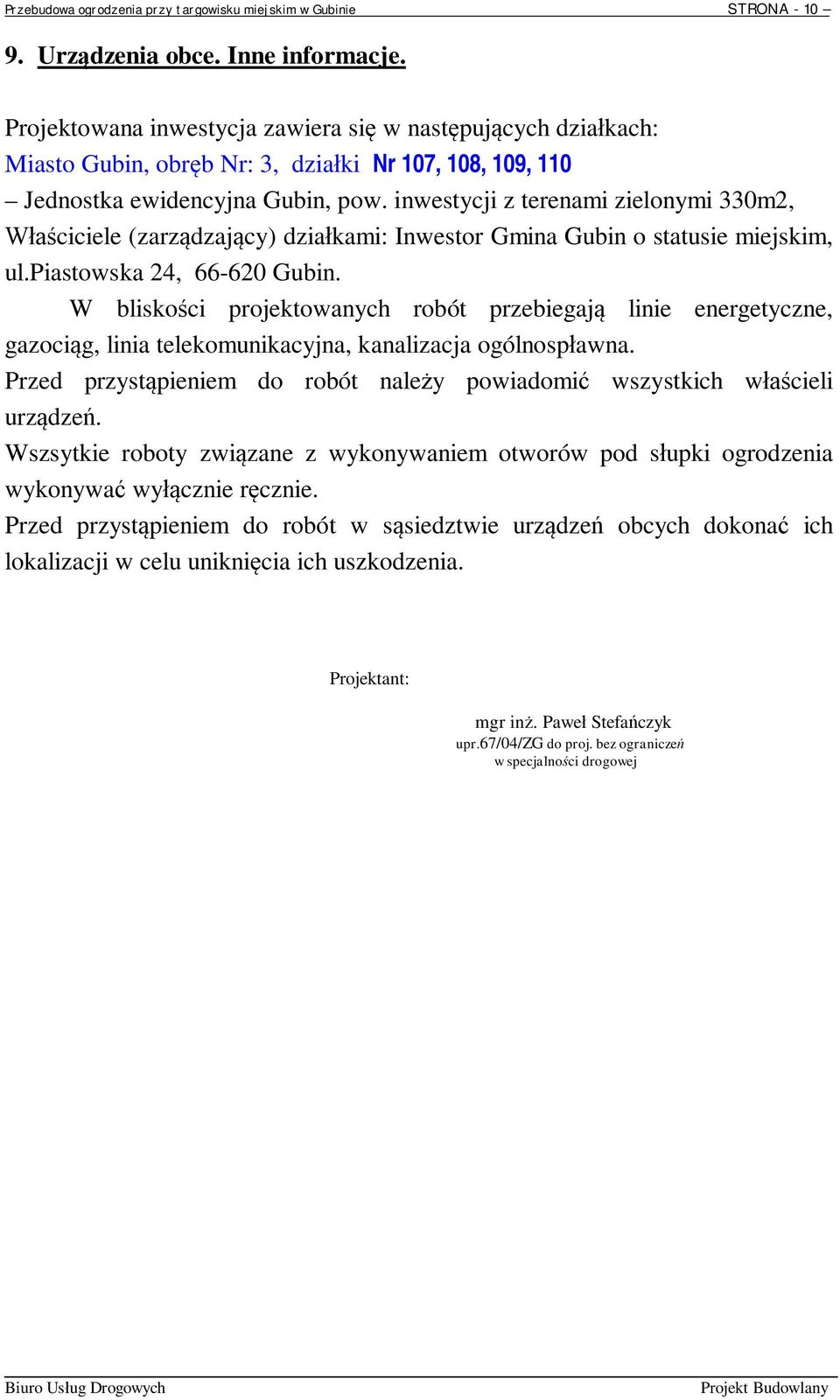

10 Przebudowa ogrodzenia przy targowisku miejskim w Gubinie STRONA Urz dzenia obce. Inne informacje. Projektowana inwestycja zawiera si w nast puj cych dzia kach: Miasto Gubin, obr b Nr: 3, dzia ki Nr 107, 108, 109, 110 Jednostka ewidencyjna Gubin, pow. inwestycji z terenami zielonymi 330m2, ciciele (zarz dzaj cy) dzia kami: Inwestor Gmina Gubin o statusie miejskim, ul.piastowska 24, Gubin. W blisko ci projektowanych robót przebiegaj linie energetyczne, gazoci g, linia telekomunikacyjna, kanalizacja ogólnosp awna. Przed przyst pieniem do robót nale y powiadomi wszystkich w cieli urz dze. Wszsytkie roboty zwi zane z wykonywaniem otworów pod s upki ogrodzenia wykonywa wy cznie r cznie. Przed przyst pieniem do robót w s siedztwie urz dze obcych dokona ich lokalizacji w celu unikni cia ich uszkodzenia. Projektant: mgr in. Pawe Stefa czyk upr.67/04/zg do proj. bez ogranicze w specjalno ci drogowej

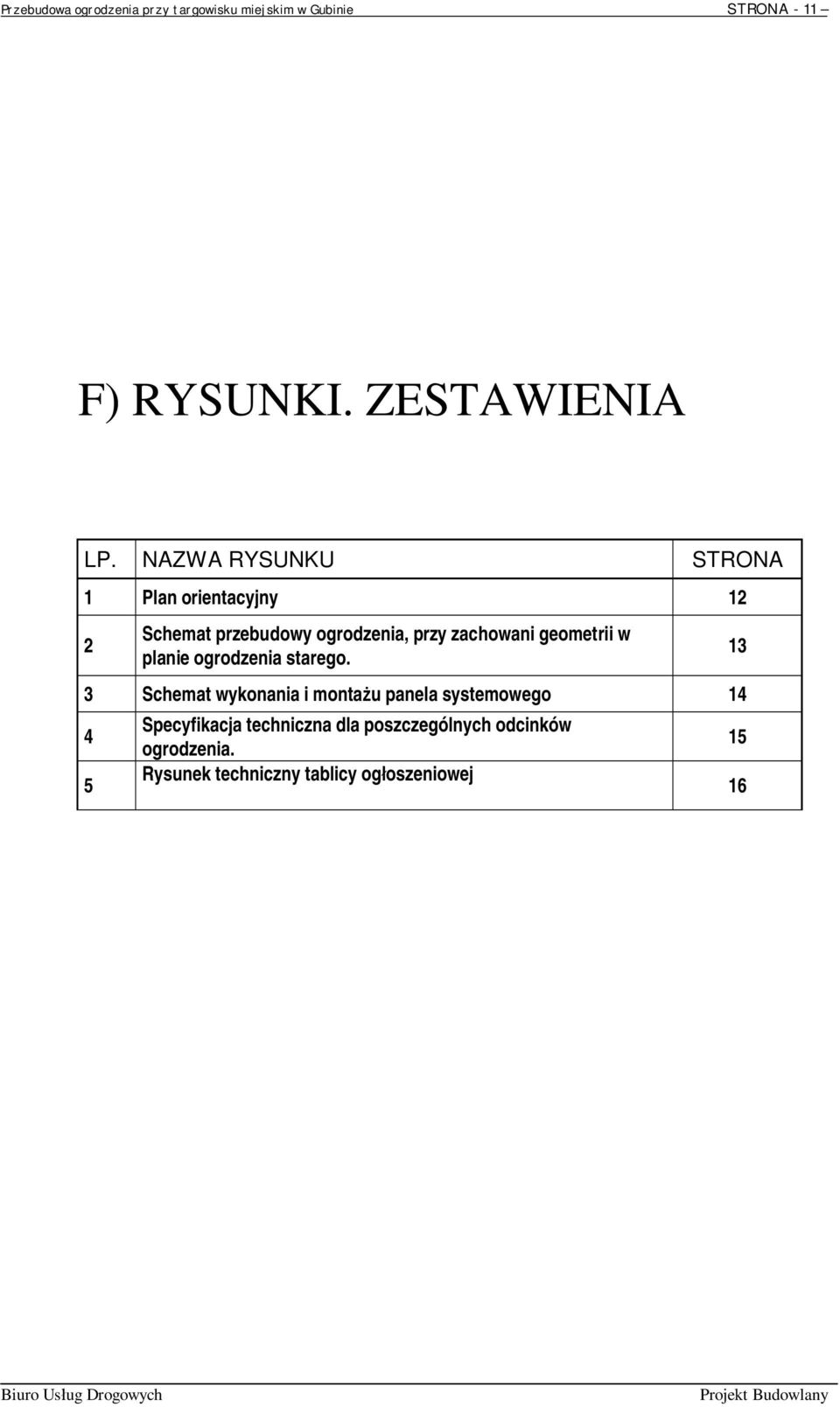

11 Przebudowa ogrodzenia przy targowisku miejskim w Gubinie STRONA - 11 F) RYSUNKI. ZESTAWIENIA LP. NAZWA RYSUNKU STRONA 1 Plan orientacyjny 12 2 Schemat przebudowy ogrodzenia, przy zachowani geometrii w planie ogrodzenia starego. 3 Schemat wykonania i monta u panela systemowego Specyfikacja techniczna dla poszczególnych odcinków ogrodzenia. Rysunek techniczny tablicy og oszeniowej

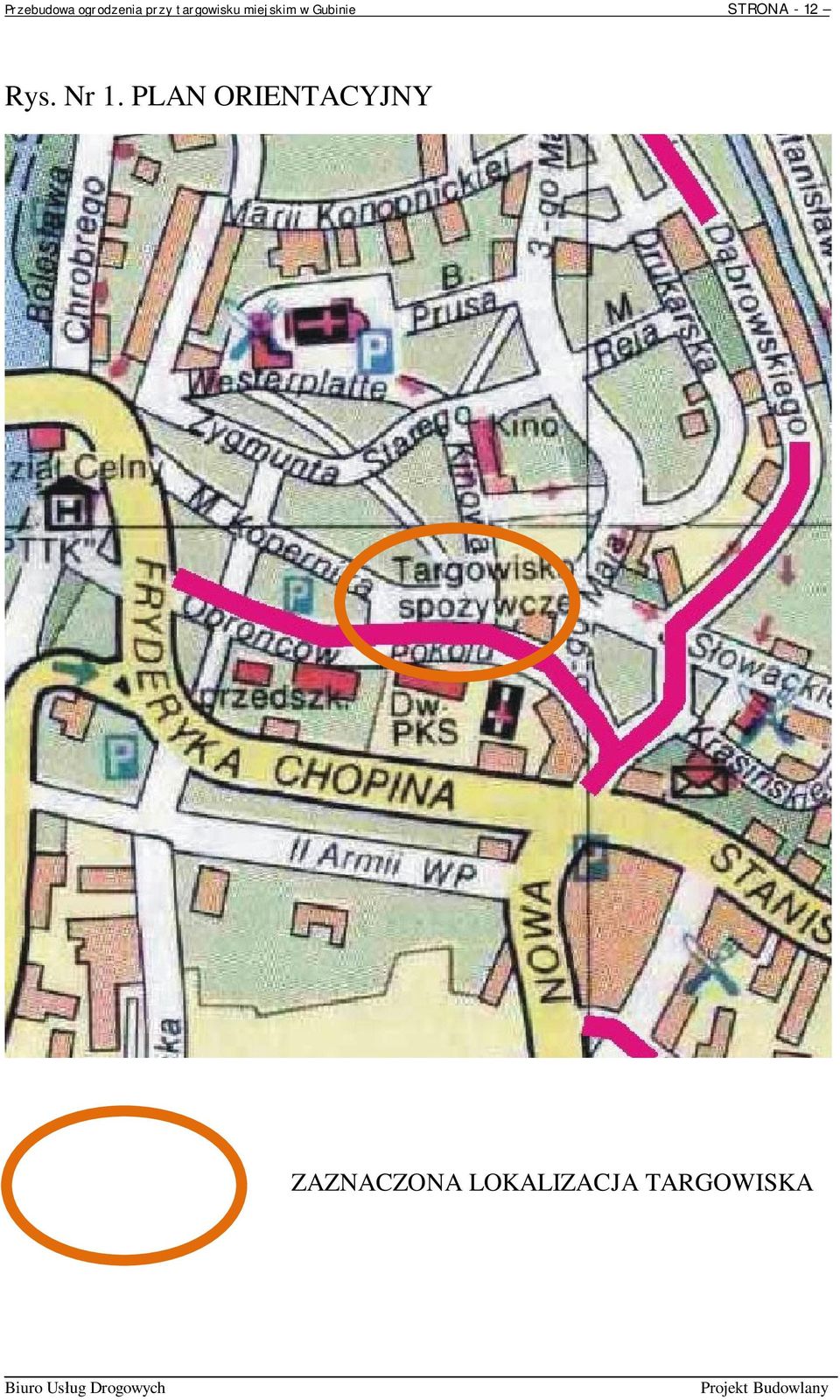

12 Przebudowa ogrodzenia przy targowisku miejskim w Gubinie STRONA - 12 Rys. Nr 1. PLAN ORIENTACYJNY ZAZNACZONA LOKALIZACJA TARGOWISKA

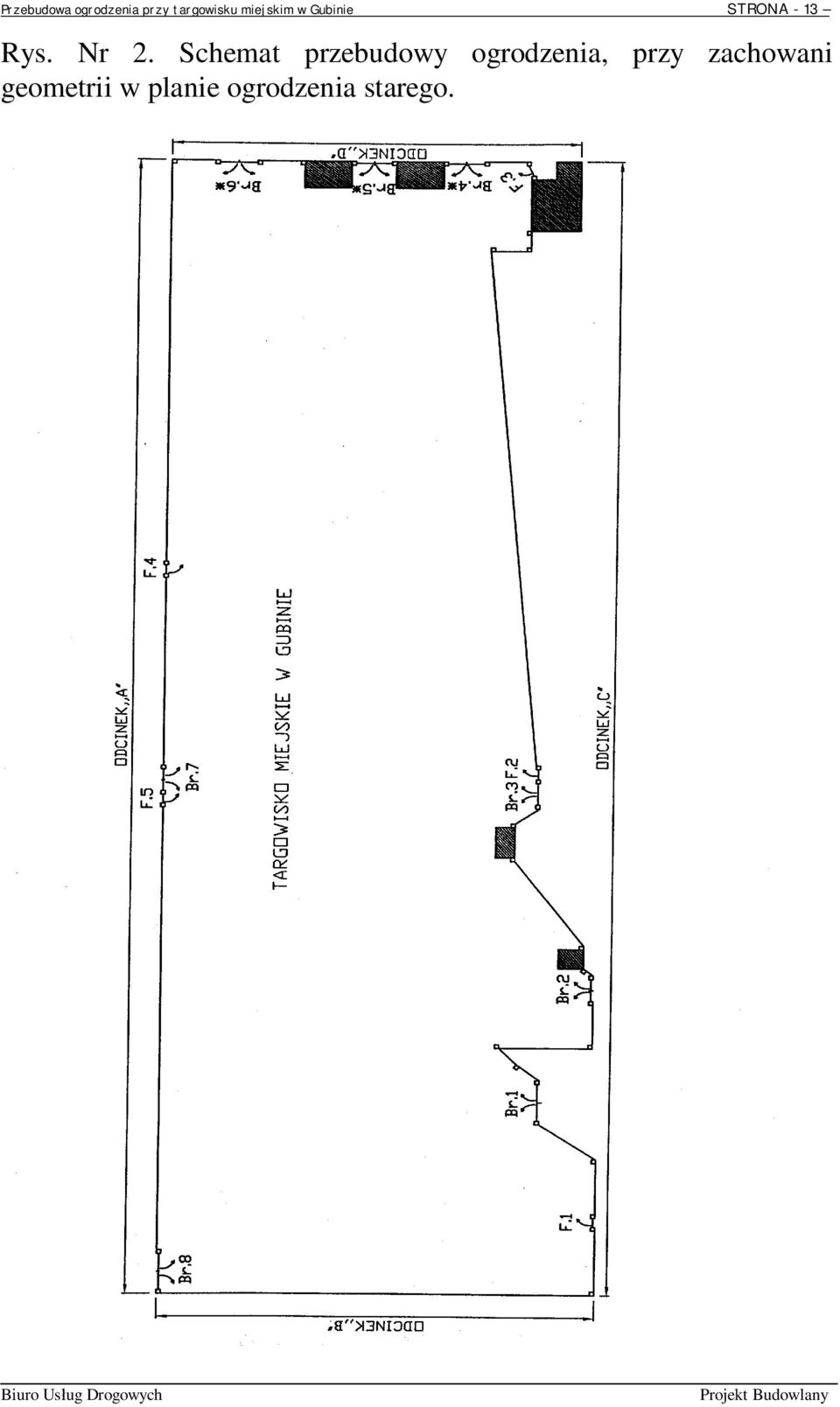

13 Przebudowa ogrodzenia przy targowisku miejskim w Gubinie STRONA - 13 Rys. Nr 2. Schemat przebudowy ogrodzenia, przy zachowani geometrii w planie ogrodzenia starego.

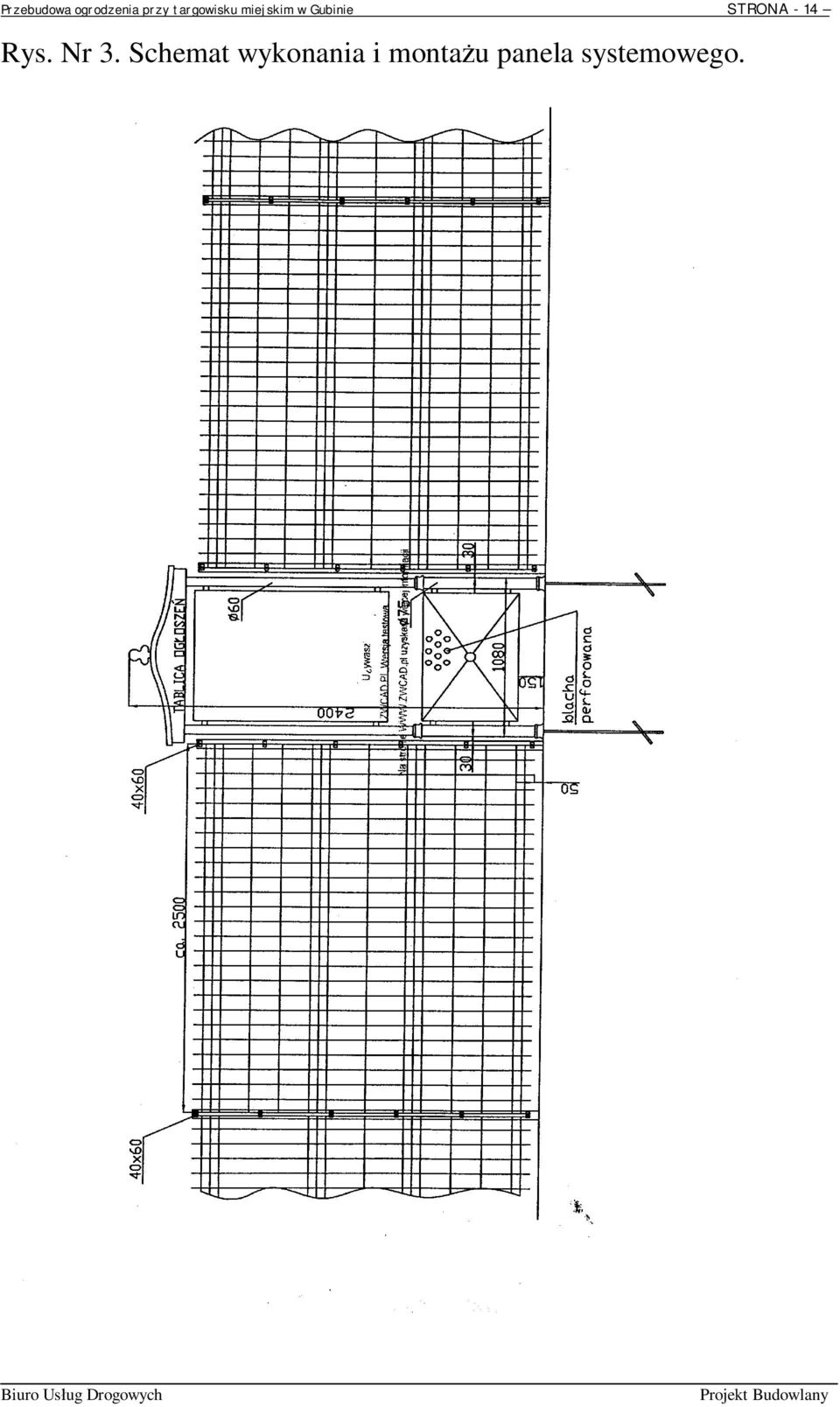

14 Przebudowa ogrodzenia przy targowisku miejskim w Gubinie STRONA - 14 Rys. Nr 3. Schemat wykonania i monta u panela systemowego.

15 Przebudowa ogrodzenia przy targowisku miejskim w Gubinie STRONA - 15 Specyfikacja techniczna dla poszczególnych odcinków ogrodzenia.

16 Przebudowa ogrodzenia przy targowisku miejskim w Gubinie STRONA - 16 Rysunek techniczny tablicy og oszeniowej:
