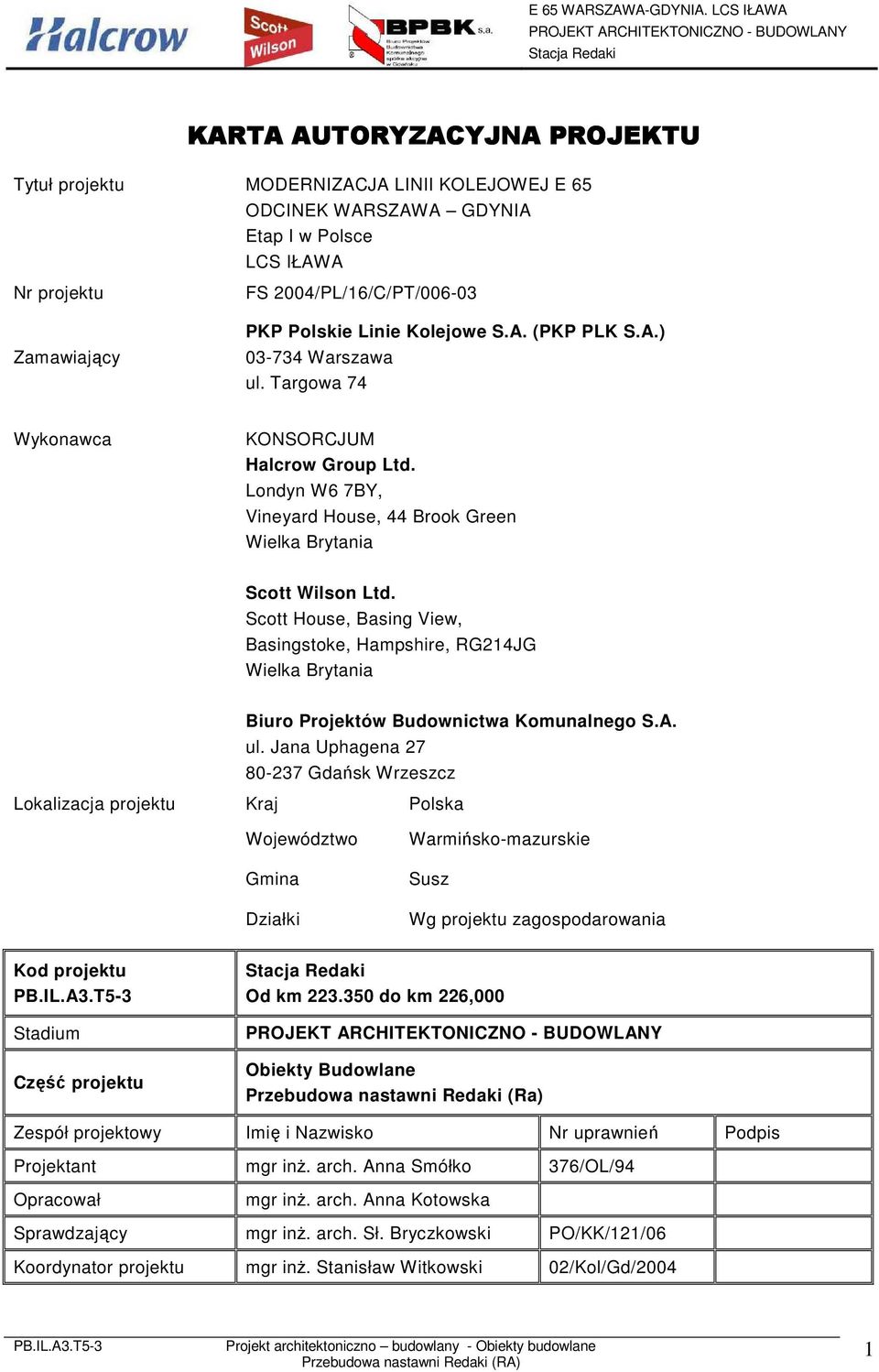

1 KARTA AUTORYZACYJNA PROJEKTU Tytuł projektu MODERNIZACJA LINII KOLEJOWEJ E 65 ODCINEK WARSZAWA GDYNIA Etap I w Polsce LCS IŁAWA Nr projektu Zamawiający FS 2004/PL/16/C/PT/ PKP Polskie Linie Kolejowe S.A. (PKP PLK S.A.) Warszawa ul. Targowa 74 Wykonawca KONSORCJUM Halcrow Group Ltd. Londyn W6 7BY, Vineyard House, 44 Brook Green Wielka Brytania Scott Wilson Ltd. Scott House, Basing View, Basingstoke, Hampshire, RG214JG Wielka Brytania Biuro Projektów Budownictwa Komunalnego S.A. ul. Jana Uphagena Gdańsk Wrzeszcz Lokalizacja projektu Kraj Polska Województwo Gmina Działki Warmińsko-mazurskie Susz Wg projektu zagospodarowania Kod projektu Stadium Część projektu Od km do km 226,000 Obiekty Budowlane Przebudowa nastawni Redaki (Ra) Zespół projektowy Imię i Nazwisko Nr uprawnień Podpis Projektant mgr inŝ. arch. Anna Smółko 376/OL/94 Opracował mgr inŝ. arch. Anna Kotowska Sprawdzający mgr inŝ. arch. Sł. Bryczkowski PO/KK/121/06 Koordynator projektu mgr inŝ. Stanisław Witkowski 02/Kol/Gd/2004 1

2 Wykaz Opracowań Projektowych Kod projektu PB.IL.A3.T1 Nazwa projektu Plan zagospodarowania terenu PB.IL.A3.T2 Układ torowy PB.IL.A3.T3 Perony PB.IL.A3.T4 Układ drogowy i przejazdy PB.IL.A3.T5 Obiekty budowlane Przebudowa nastawni Redaki (Ra) PB.IL.A3.T6 Obiekty InŜynieryjne PB.IL.A3.T7 Sieci i obiekty sanitarne PB.IL.A3.T8 Sieć Trakcyjna z zasilaniem i sterowaniem PB.IL.A3.T9 Linia odbiorów nietrakcyjnych PB.IL.A3.T10 Elektroenergetyka nietrakcyjna PB.IL.A3.T11 Sterowanie Ruchem Kolejowym PB.IL.A3.T12 Telekomunikacja 2

3 Zawartość opracowania I. OPIS TECHNICZNY Podstawa opracowania Zakres opracowania Stan istniejący Warunki gruntowo-wodne Stosunki wodne Zagospodarowanie wokół budynku Stan projektowany Dane ogólne Elementy do likwidacji Ściany zewnętrzne Ściany wewnętrzne NadproŜa, podciągi, wieńce Stropy Posadzki Dach Schody Izolacje Izolacje przeciwwilgociowe Izolacje cieplne Izolacje akustyczne Wykończenie Stolarka okienna i drzwiowa Wykończenia ścian Wyłaz dachowy Opierzenie i orynnowanie Parapety Instalacje

4 6.13 WyposaŜenie budynku Ochrona przeciwpoŝarowa II. ZAŁĄCZNIKI 20 Zał. 1 Oświadczenie o kompletności opracowania Zał. 2 CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU Zał. 3 Uzgodnienie pod względem wymagań higienicznych i zdrowotnych dla części części architektoniczno- budowlanej, dot. przebudowy nastawni Redaki, z dn Zał. 4 Uzgodnienie pod względem zgodności z przepisami bezpieczeństwa i higieny pracy oraz wymaganiami ergonomii, dot. Przebudowy nastawni Redaki, z dn Zał. 5 Uzgodnienie pod względem zabezpieczeń przeciwpoŝarowych dot. Przebudowy nastawni Redaki, z dn III. CZĘŚĆ RYSUNKOWA Rys. nr A1 Projekt zagospodarowania z elementami uzbrojenia 1:500 Rys. nr A2 Inwentaryzacja rzut fundamentów skala 1:100 Rys. nr A3 Inwentaryzacja rzut przyziemia skala 1:100 Rys. nr A4 Inwentaryzacja rzut piętra skala 1:100 Rys. nr A5 Inwentaryzacja przekrój A-A skala 1:100 Rys. nr A6 Inwentaryzacja elewacje skala 1:100 Rys. nr A7 Rzut fundamentów skala 1:50 Rys. nr A8 Rzut przyziemia skala 1:50 Rys. nr A9 Rzut piętra skala 1:50 Rys. nr A10 Rzut połaci dachowej skala 1:50 Rys. nr A11 Przekrój A-A skala 1:50 Rys. nr A12 Elewacje skala 1:100 Rys. nr A13 Kolorystyka skala 1:100 Rys. nr A14 Zestawienie stolarki otworowej skala 1:100 Rys. nr A15 Zestawienie tablic z nazwą stacji skala 1:25 4

5 I. OPIS TECHNICZNY 1. Podstawa opracowania - Umowa nr FS 2004/PL/16/C/PT/ zawarta pomiędzy PKP PLK SA a konsorcjum firm: Halcrow Group Ltd, Scott Wilson sp. z o.o i BPBK SA Gdańsk z dnia r - Decyzja o ustaleniu lokalizacji inwestycji nr W-M/5/05 z dnia r wydana przez Wojewodę Warmińsko-Mazurskiego - Decyzja o ustaleniu lokalizacji linii kolejowej nr 15/2010 z dnia wydana przez Wojewodę Warmińsko-Mazurskiego - Decyzja środowiskowa Wojewody Warmińsko-Mazurskiego nr ŚR.I /06/2007 z dnia r - Koncepcja Programowo-Przestrzenna przyjęta przez KOPI PLK IR Gdańsk w dniu oraz Zarząd PKP PLK S.A. w dniu r - Suplement do Koncepcji Programowo-Przestrzennej z sierpnia 2008r - Inwentaryzacja budynku wykonana w 2008r. - Dokumentacja geologiczno-inŝynierska opracowana przez firmę Geostandard Wrocław - Badania podtorza płytą VSS wykonane przez przedsiębiorstwo Geostandard Wrocław - Obwieszczenie Prezesa Urzędu Transportu Kolejowego dnia 8 sierpnia 2005 r. w sprawie ustalenia listy właściwych krajowych specyfikacji technicznych i dokumentów normalizacyjnych, których zastosowanie umoŝliwi spełnienie zasadniczych wymagań dotyczących interoperacyjności kolei - Decyzja UE z dnia 21 grudnia 2007 r. dotycząca technicznej specyfikacji interoperacyjności w zakresie aspektu "Osoby o ograniczonej moŝliwości poruszania się" transeuropejskiego systemu kolei konwencjonalnych i transeuropejskiego systemu kolei duŝych prędkości (Dz.U.UE.L ) - Rozporządzenie MTiGM z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle kolejowe i ich usytuowanie(dz.u.nr151,poz. 987) - Wytyczne organizacji i udzielania zamknięć torowych. Decyzja nr 2/2008 członka Zarządu PKP PLK S.A. z dnia r - Polska Norma PN-69/K Koleje normalnotorowe. Skrajnia budowli, - Wizja lokalna w terenie wraz z uzupełniającymi pomiarami. 5

6 2. Zakres opracowania Niniejsza dokumentacja stanowi część projektu budowlanego dla odcinka A3 od km 223,350 do km 226,000 i stanowi fragment dokumentacji dla modernizacji odcinka od km 184,800 do km 236,900 docelowo zarządzanego z LCS Iława. Dokumentacja projektowa dla przedmiotowego LCS Iława podzielona jest na następujące części: Nr Nazwa odcinka Km początkowy Km końcowy B1 Odcinek Granica LCS Iława - Rakowice 184, ,850 A1 Stacja Rakowice 194, ,200 B2 Odcinek Rakowice Iława 197, ,300 A2 Stacja Iława 206, ,700 B3 Odcinek Iława Redaki 210, ,350 A3 223, ,000 B4 Odcinek Redaki - Granica LCS Iława 225, ,900 Zakres przedmiotowego opracowania obejmuje projekt obiektów kubaturowych. 3. Stan istniejący Budynek Nastawni jest dwukondygnacyjny na rzucie prostokąta o wymiarach 12,26 x 6,26 m z dobudówką. Jest to budynek wolnostojący niepodpiwniczony, murowany, posiada stropy ogniotrwałe, schody betonowe. Budynek wyposaŝony w instalację elektryczną, teletechniczną, wod.-kan., odgromową i grzewczą z własnej kotłowni. W latach późniejszych do budynek został rozbudowany o parterową dobudówkę. Ściany zewnętrzne z gazobetonu, gr.37cm, ściany fundamentowe z betonu gr. 25 cm, fundamenty-ławy betonowe. Powierzchnia zabudowy: 136m² Powierzchnia całkowita: 220m² Powierzchnia uŝytkowa: 159,1 m² Kubatura: 889 m³ 6

7 Zestawienie powierzchni uŝytkowej pomieszczeń w stanie istniejącym: Lp. Nazwa pomieszczenia parteru Powierzchnia (m²) 1. przedsionek 2,6 2. lampiarnia 5,4 3. kotłownia 9,5 4. skład opału 5,8 5. komora napręŝacza 20,7 6. klatka schodowa 9,6 7. przedsionek 2,4 8. przekźnikownia 15,6 9. rozdzielnia akumulatorów 15,6 10. siłownia 11,5 Lp. Nazwa pomieszczenia piętra Powierzchnia (m²) 11. klatka schodowa 5,1 12. nastawnicownia 50,0 13. przedsionek 3,4 14. wc 1,9 4. Warunki gruntowo-wodne W obrębie budynku nastawni na rzędnej posadowienia fundamentów w przyjętym przekroju geologiczno-inŝynierskim 189,468/1 do 189,468/2 występują grunty warstwy geotechnicznej C2. Grunty te stanowią gliny, gliny piaszczyste i gliny piaszczyste ze Ŝwirem o I L =0, Stosunki wodne Na rzędnej posadowienia fundamentów w trakcie prowadzonych badań nie stwierdzono występowanie swobodnego zwierciadła wody gruntowej. 5. Zagospodarowanie wokół budynku Wokół budynku zaprojektowano: - utwardzenie nawierzchni od strony torów (pas szerokości 50cm) o powierzchni ~14m² z kostki betonowej, grubości 8 cm, ułoŝonej na podsypce cementowo-piaskowej 1:4 grubości 3cm, podbudowie z kruszywa łamanego stabilizowanego mechanicznie 15cm i warstwie odsączającej z piasku gruboziarnistego grubości 15cm- wjazd i plac manewrowy z miejscami postojowymi do budynku o powierzchni ~229m² z kostki betonowej, grubości 8 cm, 7

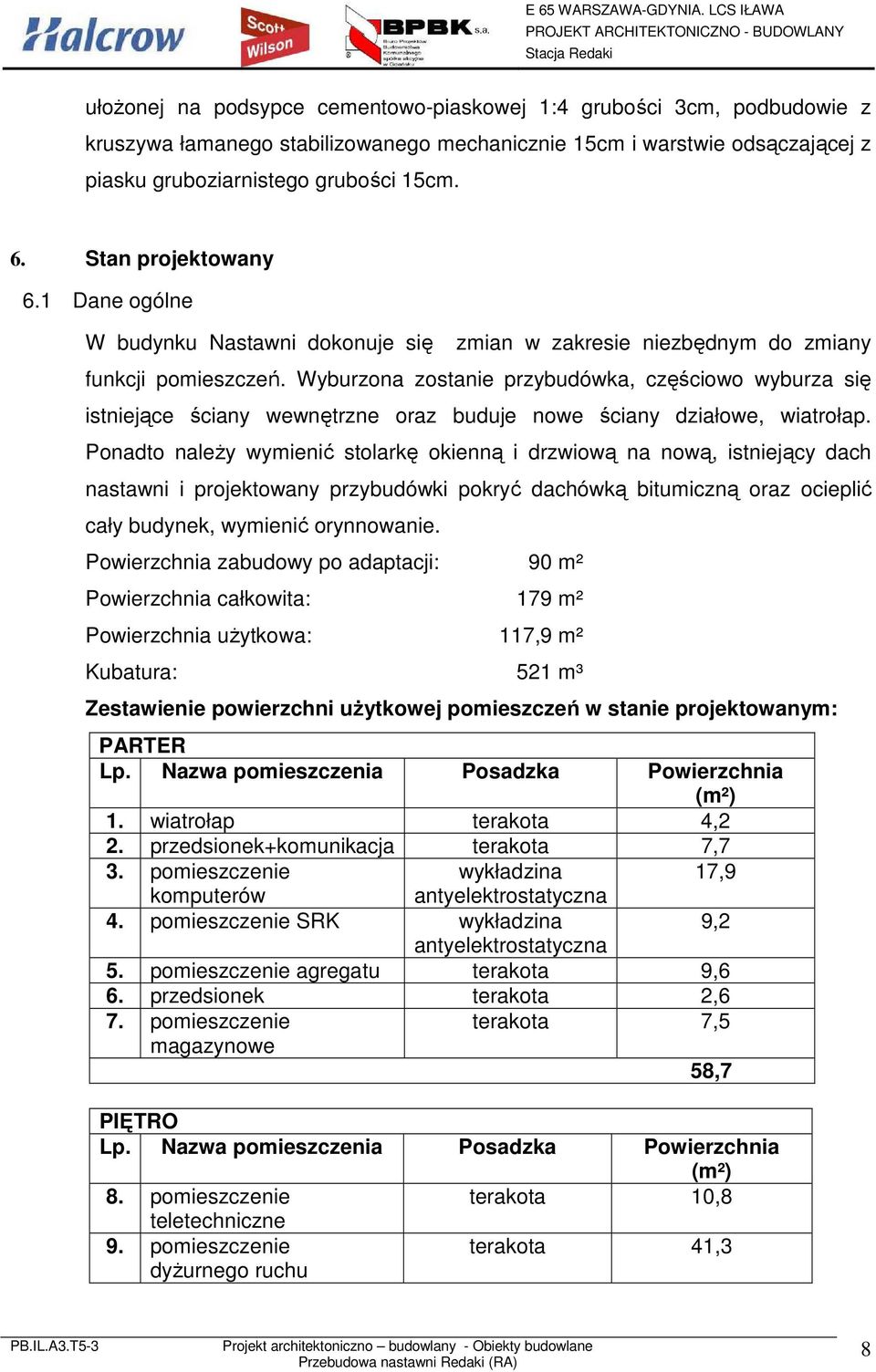

8 ułoŝonej na podsypce cementowo-piaskowej 1:4 grubości 3cm, podbudowie z kruszywa łamanego stabilizowanego mechanicznie 15cm i warstwie odsączającej z piasku gruboziarnistego grubości 15cm. 6. Stan projektowany 6.1 Dane ogólne W budynku Nastawni dokonuje się zmian w zakresie niezbędnym do zmiany funkcji pomieszczeń. Wyburzona zostanie przybudówka, częściowo wyburza się istniejące ściany wewnętrzne oraz buduje nowe ściany działowe, wiatrołap. Ponadto naleŝy wymienić stolarkę okienną i drzwiową na nową, istniejący dach nastawni i projektowany przybudówki pokryć dachówką bitumiczną oraz ocieplić cały budynek, wymienić orynnowanie. Powierzchnia zabudowy po adaptacji: 90 m² Powierzchnia całkowita: 179 m² Powierzchnia uŝytkowa: 117,9 m² Kubatura: 521 m³ Zestawienie powierzchni uŝytkowej pomieszczeń w stanie projektowanym: PARTER Lp. Nazwa pomieszczenia Posadzka Powierzchnia (m²) 1. wiatrołap terakota 4,2 2. przedsionek+komunikacja terakota 7,7 3. pomieszczenie wykładzina 17,9 komputerów antyelektrostatyczna 4. pomieszczenie SRK wykładzina 9,2 antyelektrostatyczna 5. pomieszczenie agregatu terakota 9,6 6. przedsionek terakota 2,6 7. pomieszczenie magazynowe terakota 7,5 58,7 PIĘTRO Lp. Nazwa pomieszczenia Posadzka Powierzchnia (m²) 8. pomieszczenie terakota 10,8 teletechniczne 9. pomieszczenie dyŝurnego ruchu terakota 41,3 8

9 z aneksem gospodarczym 10. przedsionek terakota 1,6 11. toaleta+przedsionek terakota 5,2 58,9 6.2 Elementy do likwidacji - wyburzenie istniejącej dobudówki - częściowe wyburzenie ścian działowych wewnętrznych - wykucie otworów drzwiowych i okiennych w istniejących ścianach 6.3 Ściany zewnętrzne Projektowane ściany wiatrołapu z gazobetonu, gr.37cm. NaleŜy wykuć otwory na projektowane elementy wentylacji. Zaprojektowano docieplenie ścian zewnętrznych płytą twardą z wełny mineralnej kamiennej o grubości 15cm. 1/U=R Z +d/λ +R W 1/U= 0,12+0,29+0,04+3,33+0,04=3,82 m 2 K/W U=0,261W/m 2 K Jest to materiał o wysokich walorach termoizolacyjnych przy zachowaniu najwyŝszej klasyfikacji ogniowej dla materiałów budowlanych (A1). 6.4 Ściany wewnętrzne Ściany wewnętrzne zaprojektowano z cegły pełnej silkatowej, gr. 6cm i 12cm. 6.5 NadproŜa, podciągi, wieńce Z powodu podniesienia poziomu posadzki pomieszczeń parteru podciągi i nadproŝa na tym poziomi naleŝy zlikwidować. Ponad otworami istniejącymi oraz projektowanymi naleŝy zastosować typowe nadproŝa Ŝelbetowe. 6.6 Stropy Istniejące częściowo wyburzane w zakresie rozbieranej przybudówki. 9

10 6.7 Posadzki W pomieszczeniach na parterze oznaczonych numerami 3 i 4 naleŝy zasypać obniŝenie posadzki do poziomu pozostałych pomieszczeń. W pomieszczeniach tych zaprojektowana została podłoga technologiczna wysokości 19cm, ze względu na projektowane w nich wyposaŝenie w urządzenia teletechniczne i komputery. W związku z tym konieczne jest wykonanie posadzki, pod którą moŝna układać znaczne ilości kabli. Podłoga musi być wzmocniona z uwagi na ustawiane na niej urządzenia. Przyjmuje się podłogi technologiczne podniesione systemowe. Podłoga składa się z dwóch podstawowych warstw: konstrukcji wsporczej na podłoŝu oraz demontowalnych paneli podłogowych. Warstwa konstrukcji wsporczej o wysokości 150 mm składa się z wolnostojących słupków z blachy stalowej ocynkowanej połączonych profilami ocynkowanymi i jest jednocześnie przestrzenią na przewody instalacyjne. Przyjmuje się systemowe panele podłogowe o wymiarach 600x600 mm i grubości 40 mm o klasie nośności 5A. Całkowita grubość podłogi podniesionej wynosi 190 mm. Pozostałe pomieszczenia terakota Stopnie schodów terakota antypoślizgowa Podstopnie schodów terakota zwykła 6.8 Dach Istniejący dach nastawni naleŝy rozebrać i zbudować podwyŝszony dach czterospadowy o konstrukcji drewnianej, pokryty dachówką bitumiczną. W związku z podniesieniem poziomu dachu naleŝy podnieść wysokość kominów, ocieplić styropianem gr 10 cm i otynkować. Zadaszenie projektowanego wiatrołapu dachem trzyspadowym o konstrukcji drewnianej, pokrytym dachówką bitumiczną. 6.9 Schody Schody zewnętrzne Przed drzwiami wejściowymi naleŝy wykonać betonowy podest na gruncie, z trzema stopniami wokół niego. - podest ma wymiary 120x170cm 10

11 - 4 stopnie wysokość 13,25cm i szerokość 35cm Schody wewnętrzne w istniejących schodach likwiduje się 2 stopnie, w związku z podniesieniem poziomu posadzki pomieszczeń parteru Izolacje Izolacje przeciwwilgociowe Istniejące bez zmian. Istniejący dach nastawni i projektowanej przybudówki pokrywa się warstwą dachówki bitumicznej. Projektowaną posadzkę w pomieszczeniach gdzie zasypywane jest pogłębienie zaizolować warstwą folii budowlanej. Docieplenie fundamentów naleŝy zabezpieczyć podwójną warstwą izolacji bitumicznej Izolacje cieplne Ściany zewnętrzne - naleŝy docieplić płytą twardą z wełny mineralnej kamiennej o grubości 15cm. Płyty z wyprawą tynkarską z zewnętrzną warstwą tynku mineralnego do pokrycia farbą elewacyjną silikonową lub silikatową. Projektowany dach przybudówki ocieplić 20 cm warstwą wełny mineralnej układanej w grubości konstrukcji i podbitki zadaszenia Izolacje akustyczne Istniejące bez zmian Wykończenie Stolarka okienna i drzwiowa Okna zabezpieczyć zewnętrznymi Ŝaluzjami antywłamaniowymi. Stolarka okienna wymienia się na nową. Stolarka okienna z PCV ze skrzydłami rozwieranymi i uchylnymi. Okna dwuszybowe ze szkłem niskoemisyjnym i wypełnieniem z argonu, okna z nawiewnikami. Drzwi Stolarka drzwiową wymienia się na nową. Drzwi zewnętrzne wejściowe szerokości 100cm w świetle ościeŝnicy, płytowe pełne, wzmocnione, antywłamaniowe. 11

12 Drzwi wewnętrzne płytowe, szerokości w zaleŝności funkcji pomieszczenia. Drzwi wewnętrzne do pomieszczenia agregatu 90cm w świetle ościeŝnicy, bezklasowe Wykończenia ścian Na ścianach projektuje się okładziny takie jak: a / b / płytki ceramiczne w pomieszczeniach higieniczno- sanitarnych powłoki malarskie na tynkach Wyłaz dachowy Wyłaz dachowy typowy o wymiarach 80x80cm Opierzenie i orynnowanie Istniejące do wymiany na nowe PCV, podobnie jak projektowane na przybudówce Parapety Parapety zewnętrzne wykonać jako stalowe ocynkowane lub systemowe z aluminium. Parapety wewnętrzne wykonać jako drewniane lub PCV. UWAGA! Po rozpoczęciu prac budowlanych rozbiórkowych naleŝy potwierdzić stan istniejący opisany w projekcie z faktycznym, sprawdzić wymiary i ewentualnie skorygować elementy projektowane po konsultacji z projektantami Instalacje Budynek przebudowywanej nastawni wyposaŝony jest w następujące instalacje: - elektryczna ( oświetlenie i zasilanie gniazd ) - wodno-kanalizacyjna - teletechniczna - instalacja teletechniczna dla potrzeb SRK - wentylacji i klimatyzacji - alarmowa Dodatkowo obiekt wyposaŝony jest w agregat prądotwórczy, na wypadek awarii zasilania elektroenergetycznego. 12

13 Wiązki kabli pomalować farbami ognioochronnymi. Zabezpieczenia szybów kablowych z materiałów niepalnych. Zabezpieczenia przewodów wentylacyjnych z materiałów niepalnych Instalacja elektryczna Istniejąca instalacja elektryczna wewnętrzna zostanie zmodernizowana jedynie w zakresie niezbędnych prac budowlanych oraz zasilanie projektowanej klimatyzacji Instalacje wodno kanalizacyjne Istniejąca wewnętrzna instalacja wodno-kanalizacyjna zostanie zmodernizowana jedynie w zakresie niezbędnych prac budowlanych Teletechnika W budynku nastawni przewiduje się demontaŝ następujących urządzeń : - centralka dyspozytorska - wzmacniacz rozgłoszeniowy z pulpitem - szafka kablowa. Pozostawia się radiotelefony łączności drogowej i pociągowej z antenami. Projektuje się instalację urządzeń zdalnego sterowania radiotelefonami (w okresie przejściowym sterowanie odbywać się będzie z budynku LCS) SRK W budynku nastawni zostaną zabudowane komputerowe urządzenia SRK z licznikami osi. Zostanie zabudowany nowy system zasilania z agregatem i UPS. Urządzenia te będą współpracować z samoczynną blokadą liniową zabudowaną na sąsiednich szlakach. Docelowo zabudowane urządzenia SRK będą sterowane z lokalnego centrum sterowania w Iławie. Po przejęciu sterowania przez LCS Iława posterunek będzie bezobsługowy. Urządzenia zabezpieczone przed dostępem osób niepoŝądanych. Schematy usytuowania urządzeń zostaną wykonane przez dostawcę po jego wyborze w drodze przetargu. Agregatornia Pomieszczenie agregatu, na rys. oznaczone nr 2 wyposaŝono w agregat prądotwórczy o mocy 16 kva na olej napędowy na pierwszy moment rozruchu. Pojemność zbiornika15l. Wymiary agregatu:100x60x87cm (waga 123kg). W razie potrzeby paliwo jest dowoŝone w testowanych pojemnikach, sporadycznie uruchamiane. W pomieszczeniu agregatowni zastosowano wentylację 13

14 mechaniczną. CięŜar agregatu nie wymaga wykonania specjalnego fundamentu Wentylacja Budynek jest bezobsługowy, zakłada się utrzymywanie temperatury w pomieszczeniach na poziomie 16 o C. W razie awarii i konieczności obsługi urządzeń przez ludzi pomieszczenia biurowe i socjalne powinny być podgrzane do temp. pokojowej. Istniejąca wentylacja grawitacyjna po modernizacji i dopasowaniu do nowych funkcji pomieszczeń obsługiwać będzie pomieszczenia sanitarne i kotłownię. Dla poprawienia skuteczności działania grawitacji sanitariatów na wlotach do kanałów zainstalowane zostaną wentylatory włączające się z zapaleniem światła i ze zwłoką czasową dla wyłączenia. Wentylacja mechaniczna (z odzyskiem ciepła) obsługiwać będzie wszystkie pomieszczenia biurowe, techniczne i socjalne w budynku. Ilości i parametry powietrza świeŝego dostarczanego do pomieszczeń zgodna będzie z PN-78/B Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych na pobyt ludzi - PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i uŝyteczności publicznej NiezaleŜny układ wentylacyjny i odprowadzania spalin posiadał będzie awaryjny agregat prądotwórczy. Układy klimatyzacyjne zainstalowane zostaną w wybranych pom. technicznych. Zakres wentylacji i klimatyzacji wg załączonej tabeli. Pomieszczenie Wentylacja Krotność wymiany powietrza wymiany/h Klima tyza cja L.P. 1 wiatrołap brak wentylacji 0,5 2 komunikacja grawitacyjna 0,5 3 komputery nawiew - wywiew 2 tak 4 SRK nawiew - wywiew 2 tak 5 agregat nawiew - wywiew 2 6 przedsionek brak wentylacji 0,5 7 magazyn brak wentylacji 0,5 8 pom.techn. nawiew - wywiew 2 9 biuro+aneks gosp. wyw-naw 3 tak 10 przedsionek grawitacyjna 0,5 11 toaleta grawitacyjna+wentylator 5 14

15 * - dodatkowa wentylacja technologiczna tylko w czasie pracy agregatu Klasa urządzeń klimatyzacyjnych dopasowana zostanie do wymagań technologicznych. Moc chłodnicza układów klimatyzacyjnych wyliczona będzie na podstawie wbudowanej technologii i zysków ciepła od nasłonecznienia WyposaŜenie budynku Budynek będzie ogrzewany piecami akumulacyjnymi elektrycznymi. Wszystkie pomieszczenia ogrzewane będą grzejnikami elektrycznymi wyposaŝonymi w termostaty. Temperatury wewnętrzne zgodne z aktualnymi wymaganiami Warunków Technicznych Usuwanie nieczystości stałych: W budynku nastawni nie przewiduje się pomieszczeń do gromadzenia odpadów, będą one systematycznie wynoszone do kontenera na nieczystości stałe, usytuowanego na zewnątrz budynku. Na zewnątrz budynku na ścianie przyległej do pomieszczenia komputerów i SRK zlokalizowana została studnia prasoprefabrykowana, umoŝliwiająca wycięcie otworów kablowych wg potrzeb Kolorystyka Kolorystyka elewacji Tynk silikatowy cienkowarstwowy pokryty farbą w kolorach: RAL 1015, RAL 1001; RAL 9001, szczegółowe rozmieszczenie kolorystyki podane w części rysunkowej Cokół Od poziomu gruntu obłoŝony płytkami klinkierowymi mrozoodpornymi w kolorze RAL Stolarka Okna PCV w kolorze RAL Drzwi wewnętrzne i zewnętrzne płytowe utrzymane w jednolitej kolorystyce mahoniu Dach Wierzchnia powierzchnia dachówki bitumicznej w kolorze czerwonym Tablice na budynku 15

16 Czcionka : PANEUROPA, kolor tablicy niebieski RAL 5005, litery w kolorze białym RAL Wymiary podano w części rysunkowej. 7. Ochrona przeciwpoŝarowa 7.1 Wysokość budynku - 2 kondygnacje, zaliczony do niskich N. 7.2 Odległość od obiektów sąsiadujących - budynek usytuowany jest w pobliŝu torów i jezdni. W pobliŝu znajduje się budynek gospodarczy, który ulegnie rozbiórce. 7.3 Materiały palne wyposaŝenie, artykuły biurowe, paliwo do agregatu o temperaturze zapłonu +55ºC. 7.4 ObciąŜenie ogniowe podstawową funkcją budynku jest automatyczne sterowanie ruchem kolejowym. Przyjęto obciąŝenie ogniowe do 500 MJ/m Kategoria zagroŝenia: PM, nastawnie automatyczne, bezobsługowe, pomieszczenia nie są przeznaczone na czasowy pobyt ludzi ( do dwóch godzin) 7.6 ZagroŜenie wybuchem - nie występuje. 7.7 Klasa odporności poŝarowej - D naleŝy wykonać budynek z materiałów nie rozprzestrzeniających ognia, zgodnie z paragrafem &212 ust.4 Warunków Technicznych 7.8 Wymagana odporność ogniowa poszczególnych elementów budynku: Klasa odporności poŝarowej budynku Poszczególne elementy budynku powinny mieć następującą minimalną odporność ogniową: Klasa odporności ogniowej elementów budynku główna konstrukcja nośna konstrukcja dachu strop 1) ściana zewnętrzna 1),2) ściana wewnętrzna 1) przekrycie dachu 3) "D" R 30 (-) R E I 30 E I 30 (-) (-) 16

17 Szczególne wymagania dotyczą pomieszczenia, w którym zlokalizowano agregat prądotwórczy. Ściany pomieszczenia powinny mieć odporność ogniową REI 60, stropy - REI 60, płyta KGF/2x12,5, drzwi zewnętrzne: stalowe, bezklasowe, drzwi wewnętrzne: bezklasowe. Olej stosowany do agregatu prądotwórczego powinien mieć temperaturę zapłonu powyŝej 55ºC. 7.9 Wymagany stopień rozprzestrzeniania ognia dla poszczególnych elementów budynku wymóg spełniony Poszczególne elementy budynku powinny być: - główne konstrukcje nośne nie rozprzestrzeniające ognia - stropy - zabezpieczenie przeciwpoŝar. belek stalowych stropu Ŝelbetowego w celu uzyskania odporności ogniowej RE I 30 - ścianki działowe i ścianki osłonowe nierozprzestrzeniające ognia - dachy, konstrukcje nośne dachu zabezpieczone preparatem ogniochronnym do drewna 7.10 Wymagania dodatkowe w zakresie klasy odporności ogniowej wymóg spełniony 7.11 Dopuszczalna wielkość strefy poŝarowej m 2 nie została przekroczona, w związku z czym dopuszcza się traktowanie całego budynku jako jednej strefy poŝarowej Wymagania w zakresie ewakuacji Budynek nastawni zaopatrzono w wodę do zewnętrznego gaszenia poŝaru z hydrantu zewnętrznego usytuowanego w pobliŝu budynku. Adaptowane pomieszczenia nie są przeznaczone na czasowy pobyt ludzi. Są to techniczne pomieszczenia nastawni, awaryjnie obsługiwane przez człowieka. Docelowo nastawnia będzie funkcjonowała całkowicie bezobsługowo. W związku z tym wymagania dla pomieszczeń i przejść w pomieszczeniach tj dla pomieszczeń technicznych. Zasady ruchu i funkcjonowania nastawni tj w punkcie Długość przejścia mierzona od najdalszego miejsca, w którym moŝe przebywać człowiek, do wyjścia na drogę ewakuacyjną, nie powinna przekraczać 40m. 17

18 Długość dojścia ewakuacyjnego - nie przekracza 30m. Wymagania dla wyjść z pomieszczeń Wyjścia z pomieszczeń na drogi ewakuacyjne są zamykane drzwiami. Szerokość wyjścia ewakuacyjnego przyjęto 0,9 m w świetle Wymagania dla poziomych dróg ewakuacyjnych Wysokość dróg ewakuacyjnych nie jest mniejsza niŝ 2,2 m, natomiast wysokość przejścia, drzwi lub lokalnego obniŝenia 2m Wymagania dla elementów wykończenia wnętrz Stosowanie do wykończenia wnętrz materiałów łatwo zapalnych, których produkty rozkładu są bardzo toksyczne lub intensywnie dymiące, jest zabronione. Na drogach komunikacji ogólnej słuŝących celom ewakuacji jest zabronione stosowanie materiałów łatwo zapalnych 7.14 Wymagania dla instalacji W pomieszczeniach chronionych SUG przejścia w ścianach muszą być zabezpieczone przeciwpoŝarowo. Wiązki kabli pomalować farbami ognioochronnymi. Zabezpieczenia szybów kablowych z materiałów niepalnych. Zabezpieczenia przewodów wentylacyjnych z materiałów niepalnych Na zewnątrz budynku w odległość nie przekraczającej 75 m niezbędny jest hydrant zewnętrzny ( kubatura budynku nie przekracza 2000m3). Wymagana wydajność wynosi 10dm3/s. Zapewnia się poŝarowy wyłącznik prądu dla całego budynku przy głównej tablicy energetycznej WyposaŜenie budynku Budynek wyposaŝa się w podręczny sprzęt gaśniczy: 3 gaśnice: - pomieszczenie agregatu: 1 gaśnica śniegowa, pojemność 5,0 kg, koc gaśniczy - korytarz na parterze: 1 gaśnica proszkowa, pojemność 4,0 kg - korytarz na piętrze: 1 gaśnica proszkowa, pojemność 4,0 kg Na korytarzu z serwerownią i SRK umieścić dodatkową gaśnicę do gaszenia urządzeń elektronicznych. 18

19 NaleŜy zapewnić wizualną informację o przebiegu dróg ewakuacyjnych zarówno przy świetle dziennym, sztucznym jak równieŝ przy braku oświetlenia stosując odpowiednie znaki informacyjne zgodne z PN-92/N-01256/02 Czujki przeciwpoŝarowe powinny być zintegrowane z wentylacją mechaniczną powodując jej unieczynnienie w przypadku włączenia systemu gaśniczego. W pomieszczeniach SRK oraz w pom. teletechnicznym naleŝy zainstalować stałe urządzenia gaśnicze. Wszystkie pomieszczenia naleŝy wyposaŝyć w czujki przeciwpoŝarowe. Centralka sygnalizacji poŝarowej umieszczona w pomieszczeniach dyŝurnego ruchu. Opracowała mgr inŝ. arch. Anna Smółko 19

20 II. ZAŁĄCZNIKI 1. Oświadczenie o kompletności opracowania OŚWIADCZENIE Na podstawie art. 20. ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (tekst jednolity Dz. U. z 2006 r. Nr 156 poz. 1118, z późniejszymi zmianami); projektant i sprawdzający projektu architektoniczno budowlanego: Modernizacja linii kolejowej E 65 odcinek Warszawa Gdynia, Etap I w Polsce LCS Iława km 223, ,000 Przebudowa nastawni Redaki (Ra) kod projektu: w branŝy architektonicznej: oświadczają, iŝ projekt został wykonany zgodnie z obowiązującymi polskimi normami i zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma słuŝyć. PROJEKTANT mgr inŝ. arch. Anna Smółko upr. Nr 376/94/OL SPRAWDZAJĄCY mgr inŝ. arch. Sławomir Bryczkowski upr. nr PO/KK/121/06 Kopie uprawnień i zaświadczeń o przynaleŝności do Okręgowej Izby InŜynierów Budownictwa zamieszczone są w Projekcie zagospodarowania terenu kod dokumentacji: PB.IL.A3.T1 20
