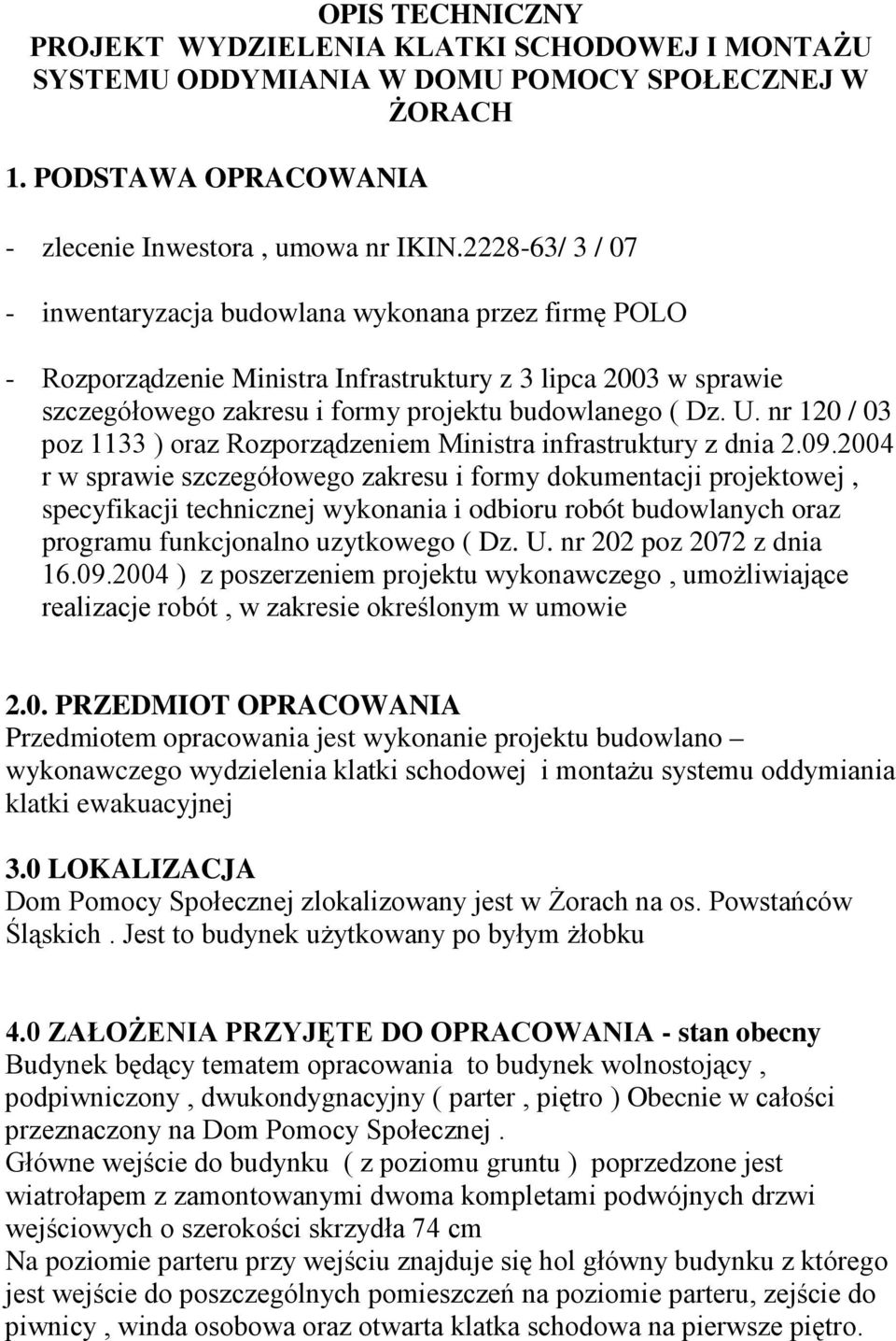

1 OPIS TECHNICZNY PROJEKT WYDZIELENIA KLATKI SCHODOWEJ I MONTAśU SYSTEMU ODDYMIANIA W DOMU POMOCY SPOŁECZNEJ W śorach 1. PODSTAWA OPRACOWANIA - zlecenie Inwestora, umowa nr IKIN / 3 / 07 - inwentaryzacja budowlana wykonana przez firmę POLO - Rozporządzenie Ministra Infrastruktury z 3 lipca 2003 w sprawie szczegółowego zakresu i formy projektu budowlanego ( Dz. U. nr 120 / 03 poz 1133 ) oraz Rozporządzeniem Ministra infrastruktury z dnia r w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznej wykonania i odbioru robót budowlanych oraz programu funkcjonalno uzytkowego ( Dz. U. nr 202 poz 2072 z dnia ) z poszerzeniem projektu wykonawczego, umoŝliwiające realizacje robót, w zakresie określonym w umowie 2.0. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest wykonanie projektu budowlano wykonawczego wydzielenia klatki schodowej i montaŝu systemu oddymiania klatki ewakuacyjnej 3.0 LOKALIZACJA Dom Pomocy Społecznej zlokalizowany jest w śorach na os. Powstańców Śląskich. Jest to budynek uŝytkowany po byłym Ŝłobku 4.0 ZAŁOśENIA PRZYJĘTE DO OPRACOWANIA - stan obecny Budynek będący tematem opracowania to budynek wolnostojący, podpiwniczony, dwukondygnacyjny ( parter, piętro ) Obecnie w całości przeznaczony na Dom Pomocy Społecznej. Główne wejście do budynku ( z poziomu gruntu ) poprzedzone jest wiatrołapem z zamontowanymi dwoma kompletami podwójnych drzwi wejściowych o szerokości skrzydła 74 cm Na poziomie parteru przy wejściu znajduje się hol główny budynku z którego jest wejście do poszczególnych pomieszczeń na poziomie parteru, zejście do piwnicy, winda osobowa oraz otwarta klatka schodowa na pierwsze piętro.

nr 120 / 03 poz 1133 ) oraz Rozporządzeniem Ministra infrastruktury z dnia 2.09.

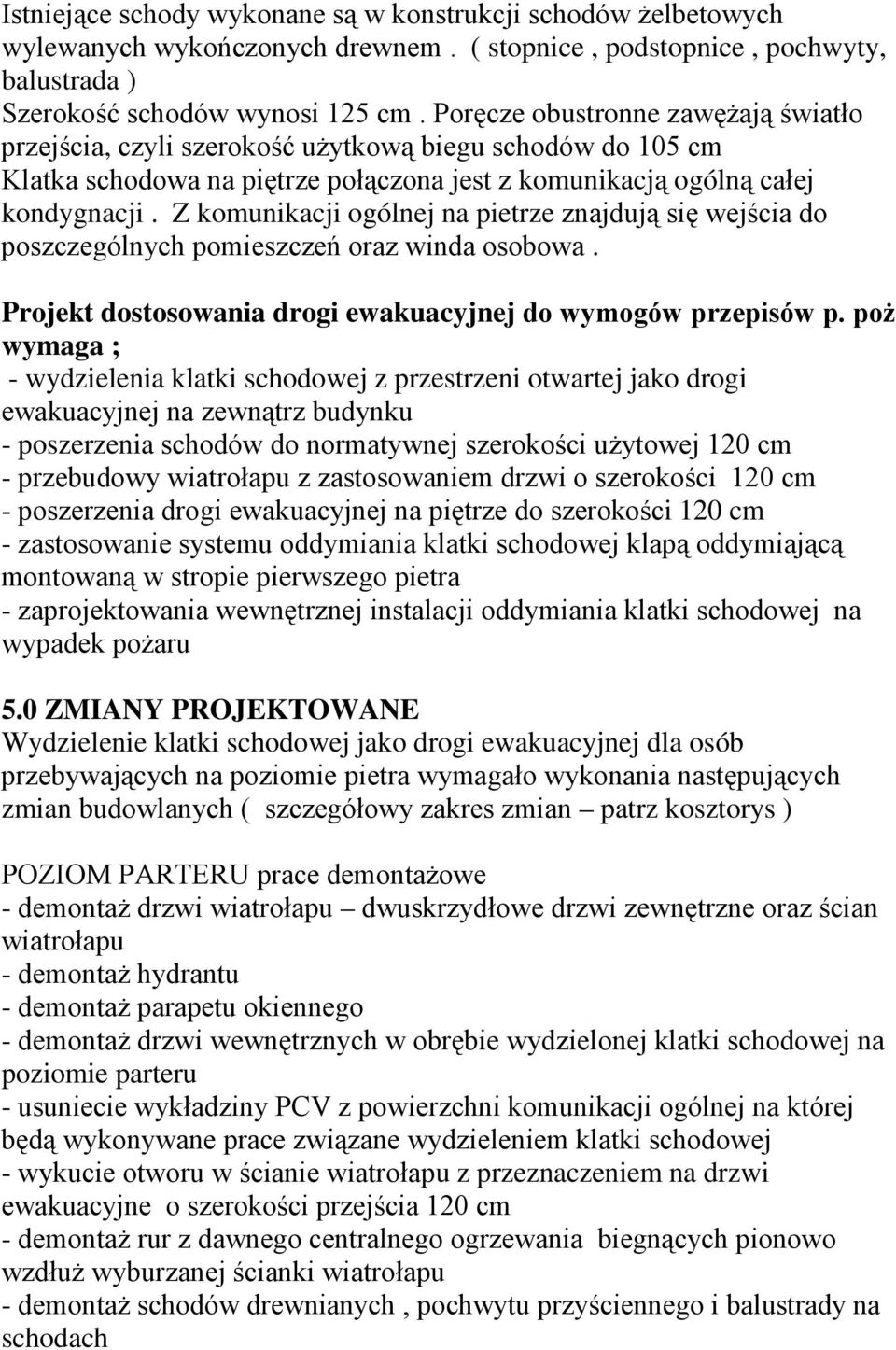

2 Istniejące schody wykonane są w konstrukcji schodów Ŝelbetowych wylewanych wykończonych drewnem. ( stopnice, podstopnice, pochwyty, balustrada ) Szerokość schodów wynosi 125 cm. Poręcze obustronne zawęŝają światło przejścia, czyli szerokość uŝytkową biegu schodów do 105 cm Klatka schodowa na piętrze połączona jest z komunikacją ogólną całej kondygnacji. Z komunikacji ogólnej na pietrze znajdują się wejścia do poszczególnych pomieszczeń oraz winda osobowa. Projekt dostosowania drogi ewakuacyjnej do wymogów przepisów p. poŝ wymaga ; - wydzielenia klatki schodowej z przestrzeni otwartej jako drogi ewakuacyjnej na zewnątrz budynku - poszerzenia schodów do normatywnej szerokości uŝytowej 120 cm - przebudowy wiatrołapu z zastosowaniem drzwi o szerokości 120 cm - poszerzenia drogi ewakuacyjnej na piętrze do szerokości 120 cm - zastosowanie systemu oddymiania klatki schodowej klapą oddymiającą montowaną w stropie pierwszego pietra - zaprojektowania wewnętrznej instalacji oddymiania klatki schodowej na wypadek poŝaru 5.0 ZMIANY PROJEKTOWANE Wydzielenie klatki schodowej jako drogi ewakuacyjnej dla osób przebywających na poziomie pietra wymagało wykonania następujących zmian budowlanych ( szczegółowy zakres zmian patrz kosztorys ) POZIOM PARTERU prace demontaŝowe - demontaŝ drzwi wiatrołapu dwuskrzydłowe drzwi zewnętrzne oraz ścian wiatrołapu - demontaŝ hydrantu - demontaŝ parapetu okiennego - demontaŝ drzwi wewnętrznych w obrębie wydzielonej klatki schodowej na poziomie parteru - usuniecie wykładziny PCV z powierzchni komunikacji ogólnej na której będą wykonywane prace związane wydzieleniem klatki schodowej - wykucie otworu w ścianie wiatrołapu z przeznaczeniem na drzwi ewakuacyjne o szerokości przejścia 120 cm - demontaŝ rur z dawnego centralnego ogrzewania biegnących pionowo wzdłuŝ wyburzanej ścianki wiatrołapu - demontaŝ schodów drewnianych, pochwytu przyściennego i balustrady na schodach

Z komunikacji ogólnej na pietrze znajdują się wejścia do poszczególnych pomieszczeń oraz winda osobowa. Projekt dostosowania drogi ewakuacyjnej do wymogów przepisów p.

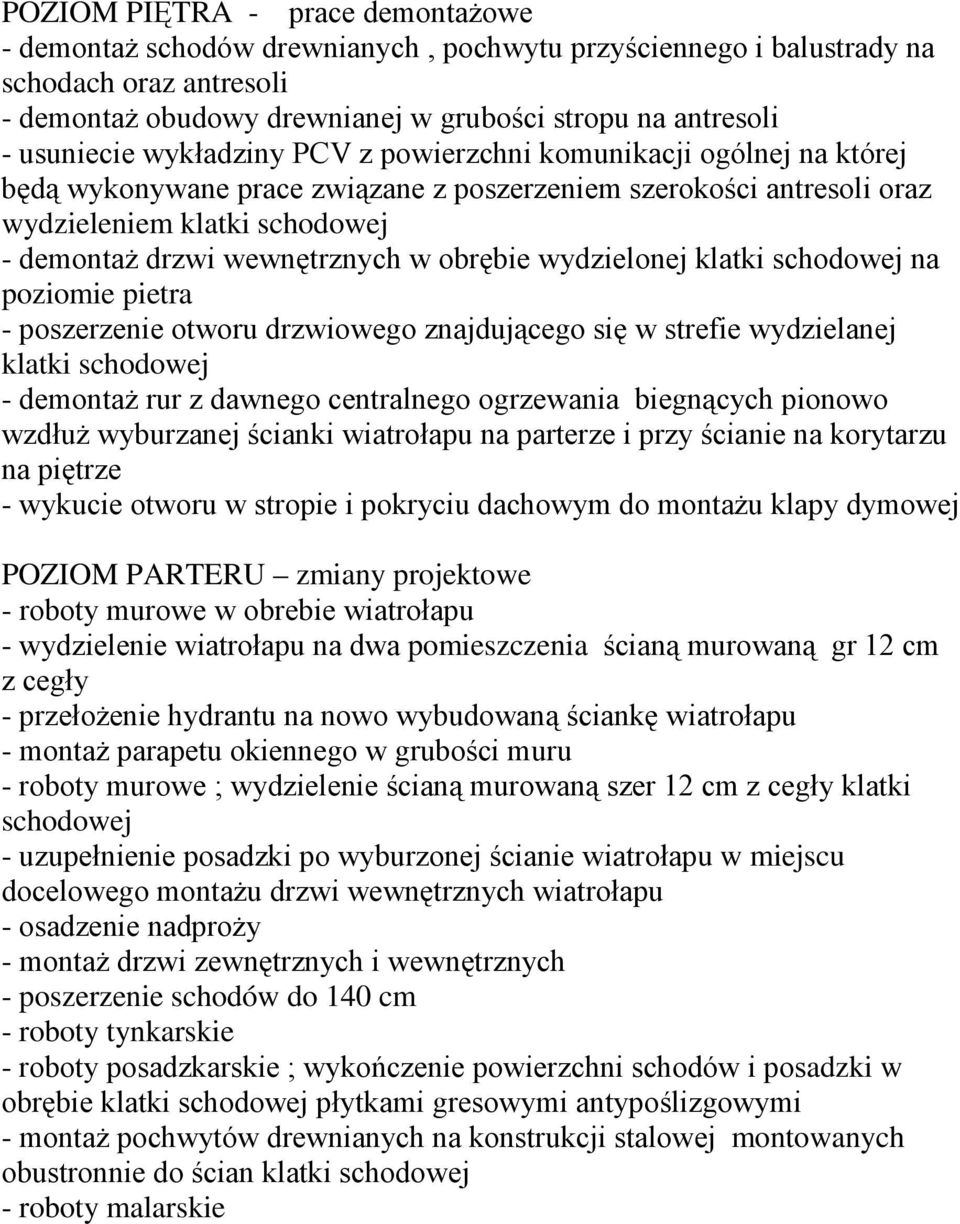

3 POZIOM PIĘTRA - prace demontaŝowe - demontaŝ schodów drewnianych, pochwytu przyściennego i balustrady na schodach oraz antresoli - demontaŝ obudowy drewnianej w grubości stropu na antresoli - usuniecie wykładziny PCV z powierzchni komunikacji ogólnej na której będą wykonywane prace związane z poszerzeniem szerokości antresoli oraz wydzieleniem klatki schodowej - demontaŝ drzwi wewnętrznych w obrębie wydzielonej klatki schodowej na poziomie pietra - poszerzenie otworu drzwiowego znajdującego się w strefie wydzielanej klatki schodowej - demontaŝ rur z dawnego centralnego ogrzewania biegnących pionowo wzdłuŝ wyburzanej ścianki wiatrołapu na parterze i przy ścianie na korytarzu na piętrze - wykucie otworu w stropie i pokryciu dachowym do montaŝu klapy dymowej POZIOM PARTERU zmiany projektowe - roboty murowe w obrebie wiatrołapu - wydzielenie wiatrołapu na dwa pomieszczenia ścianą murowaną gr 12 cm z cegły - przełoŝenie hydrantu na nowo wybudowaną ściankę wiatrołapu - montaŝ parapetu okiennego w grubości muru - roboty murowe ; wydzielenie ścianą murowaną szer 12 cm z cegły klatki schodowej - uzupełnienie posadzki po wyburzonej ścianie wiatrołapu w miejscu docelowego montaŝu drzwi wewnętrznych wiatrołapu - osadzenie nadproŝy - montaŝ drzwi zewnętrznych i wewnętrznych - poszerzenie schodów do 140 cm - roboty tynkarskie - roboty posadzkarskie ; wykończenie powierzchni schodów i posadzki w obrębie klatki schodowej płytkami gresowymi antypoślizgowymi - montaŝ pochwytów drewnianych na konstrukcji stalowej montowanych obustronnie do ścian klatki schodowej - roboty malarskie

wewnętrznych w obrębie wydzielonej klatki schodowej na poziomie pietra - poszerzenie otworu drzwiowego znajdującego się w strefie wydzielanej klatki schodowej - demontaŝ rur z dawnego centralnego

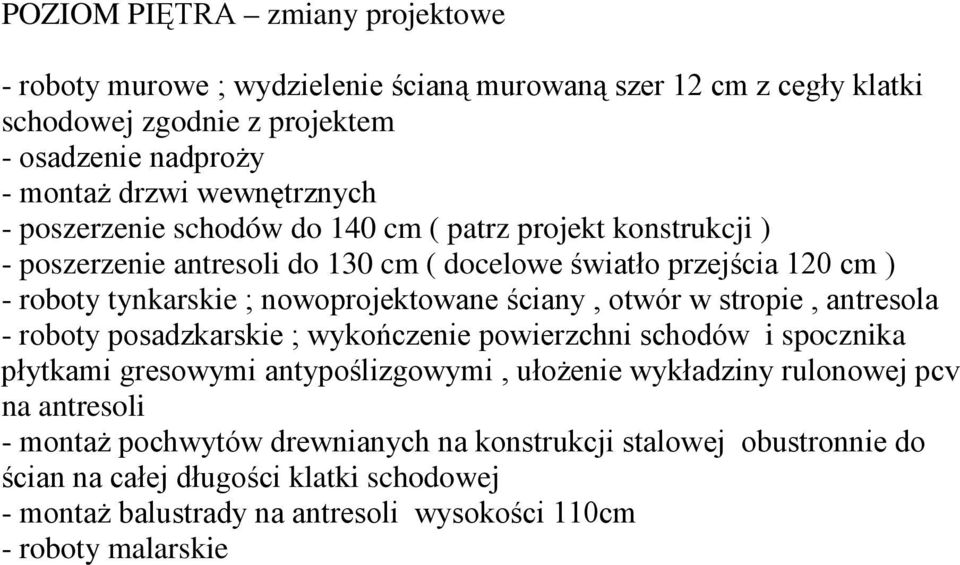

4 POZIOM PIĘTRA zmiany projektowe - roboty murowe ; wydzielenie ścianą murowaną szer 12 cm z cegły klatki schodowej zgodnie z projektem - osadzenie nadproŝy - montaŝ drzwi wewnętrznych - poszerzenie schodów do 140 cm ( patrz projekt konstrukcji ) - poszerzenie antresoli do 130 cm ( docelowe światło przejścia 120 cm ) - roboty tynkarskie ; nowoprojektowane ściany, otwór w stropie, antresola - roboty posadzkarskie ; wykończenie powierzchni schodów i spocznika płytkami gresowymi antypoślizgowymi, ułoŝenie wykładziny rulonowej pcv na antresoli - montaŝ pochwytów drewnianych na konstrukcji stalowej obustronnie do ścian na całej długości klatki schodowej - montaŝ balustrady na antresoli wysokości 110cm - roboty malarskie

nowoprojektowane ściany, otwór w stropie, antresola - roboty posadzkarskie ; wykończenie powierzchni schodów i spocznika płytkami gresowymi antypoślizgowymi, ułoŝenie wykładziny

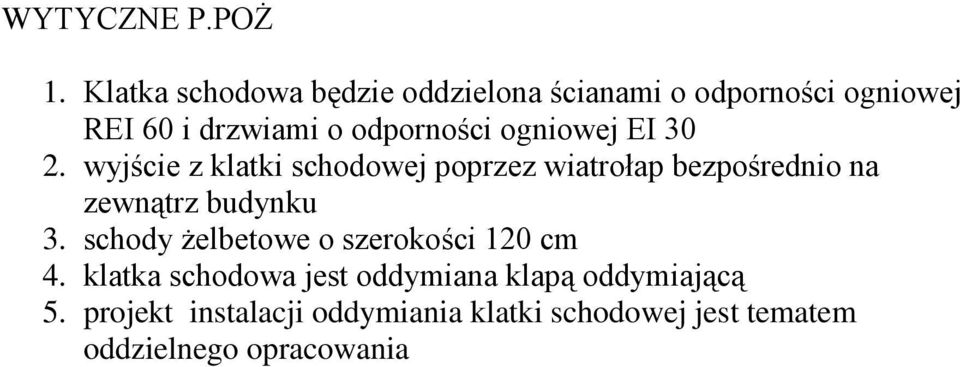

5 WYTYCZNE P.POś 1. Klatka schodowa będzie oddzielona ścianami o odporności ogniowej REI 60 i drzwiami o odporności ogniowej EI wyjście z klatki schodowej poprzez wiatrołap bezpośrednio na zewnątrz budynku 3. schody Ŝelbetowe o szerokości 120 cm 4. klatka schodowa jest oddymiana klapą oddymiającą 5. projekt instalacji oddymiania klatki schodowej jest tematem oddzielnego opracowania

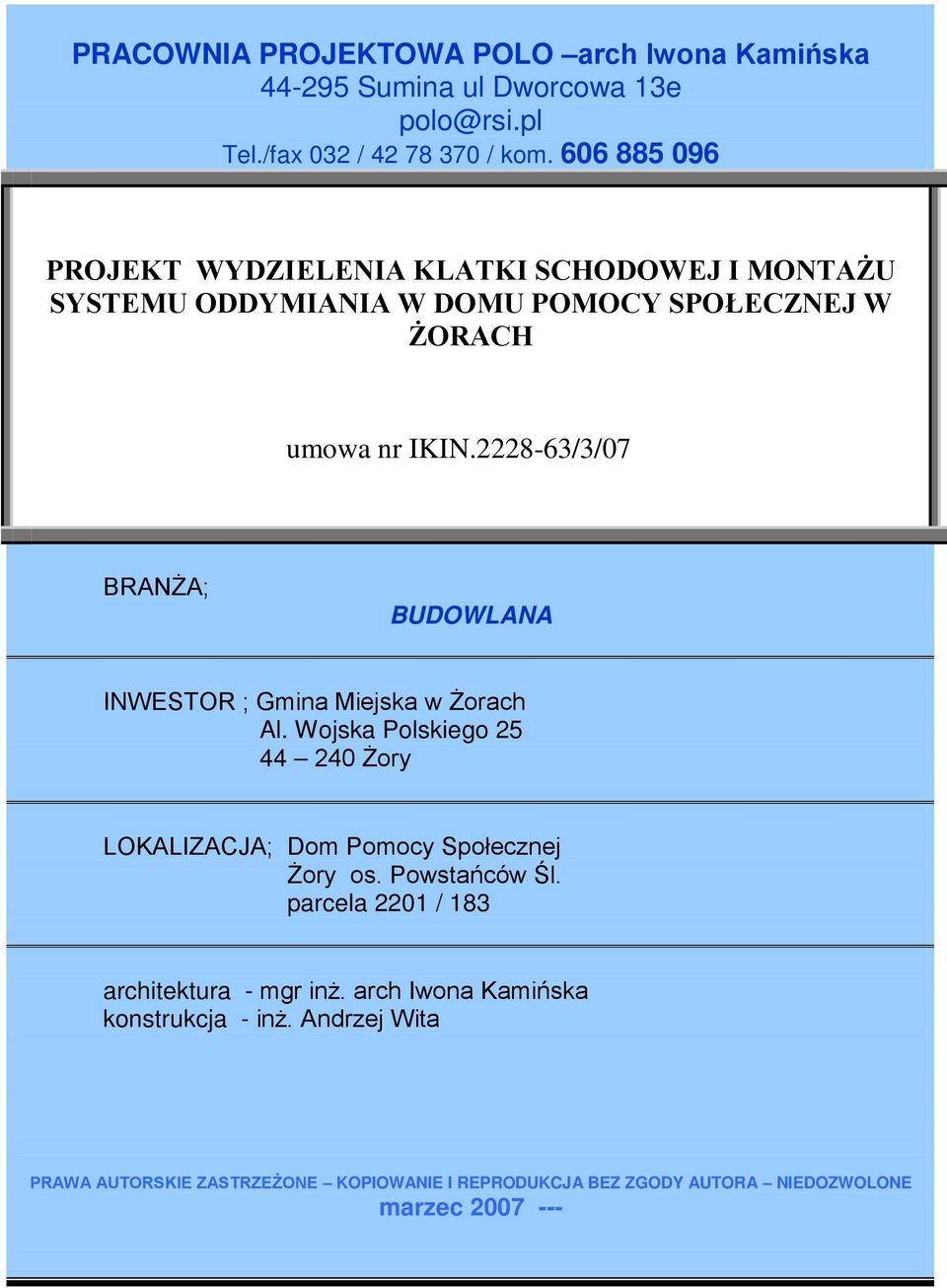

6 PRACOWNIA PROJEKTOWA POLO arch Iwona Kamińska Sumina ul Dworcowa 13e Tel./fax 032 / / kom PROJEKT WYDZIELENIA KLATKI SCHODOWEJ I MONTAśU SYSTEMU ODDYMIANIA W DOMU POMOCY SPOŁECZNEJ W śorach umowa nr IKIN /3/07 BRANśA; BUDOWLANA INWESTOR ; Gmina Miejska w śorach Al. Wojska Polskiego śory LOKALIZACJA; Dom Pomocy Społecznej śory os. Powstańców Śl. parcela 2201 / 183 architektura - mgr inŝ. arch Iwona Kamińska konstrukcja - inŝ. Andrzej Wita PRAWA AUTORSKIE ZASTRZEśONE KOPIOWANIE I REPRODUKCJA BEZ ZGODY AUTORA NIEDOZWOLONE marzec

2228-63/3/07 BRANśA; BUDOWLANA INWESTOR ; Gmina Miejska w śorach Al. Wojska Polskiego 25 44 240 śory LOKALIZACJA; Dom Pomocy Społecznej śory os.

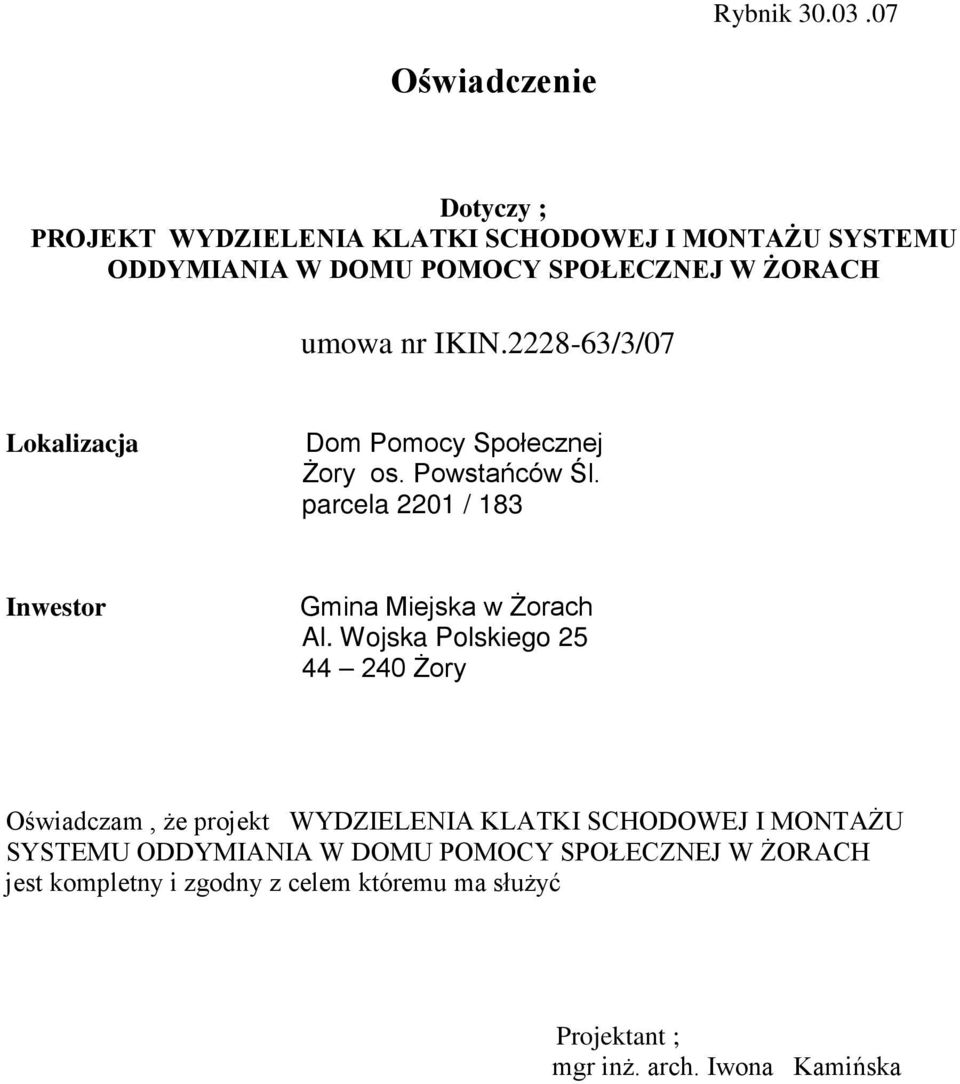

7 Rybnik Oświadczenie Dotyczy ; PROJEKT WYDZIELENIA KLATKI SCHODOWEJ I MONTAśU SYSTEMU ODDYMIANIA W DOMU POMOCY SPOŁECZNEJ W śorach umowa nr IKIN /3/07 Lokalizacja Dom Pomocy Społecznej śory os. Powstańców Śl. parcela 2201 / 183 Inwestor Gmina Miejska w śorach Al. Wojska Polskiego śory Oświadczam, Ŝe projekt WYDZIELENIA KLATKI SCHODOWEJ I MONTAśU SYSTEMU ODDYMIANIA W DOMU POMOCY SPOŁECZNEJ W śorach jest sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Projektant ; mgr inŝ. arch. Iwona Kamińska

IKIN.2228-63/3/07 Lokalizacja Dom Pomocy Społecznej śory os. Powstańców Śl. parcela 2201 / 183 Inwestor Gmina Miejska w śorach Al.

8 Rybnik Oświadczenie Dotyczy ; PROJEKT WYDZIELENIA KLATKI SCHODOWEJ I MONTAśU SYSTEMU ODDYMIANIA W DOMU POMOCY SPOŁECZNEJ W śorach umowa nr IKIN /3/07 Lokalizacja Dom Pomocy Społecznej śory os. Powstańców Śl. parcela 2201 / 183 Inwestor Gmina Miejska w śorach Al. Wojska Polskiego śory Oświadczam, Ŝe projekt WYDZIELENIA KLATKI SCHODOWEJ I MONTAśU SYSTEMU ODDYMIANIA W DOMU POMOCY SPOŁECZNEJ W śorach jest kompletny i zgodny z celem któremu ma słuŝyć Projektant ; mgr inŝ. arch. Iwona Kamińska

umowa nr IKIN.2228-63/3/07 Lokalizacja Dom Pomocy Społecznej śory os. Powstańców Śl.

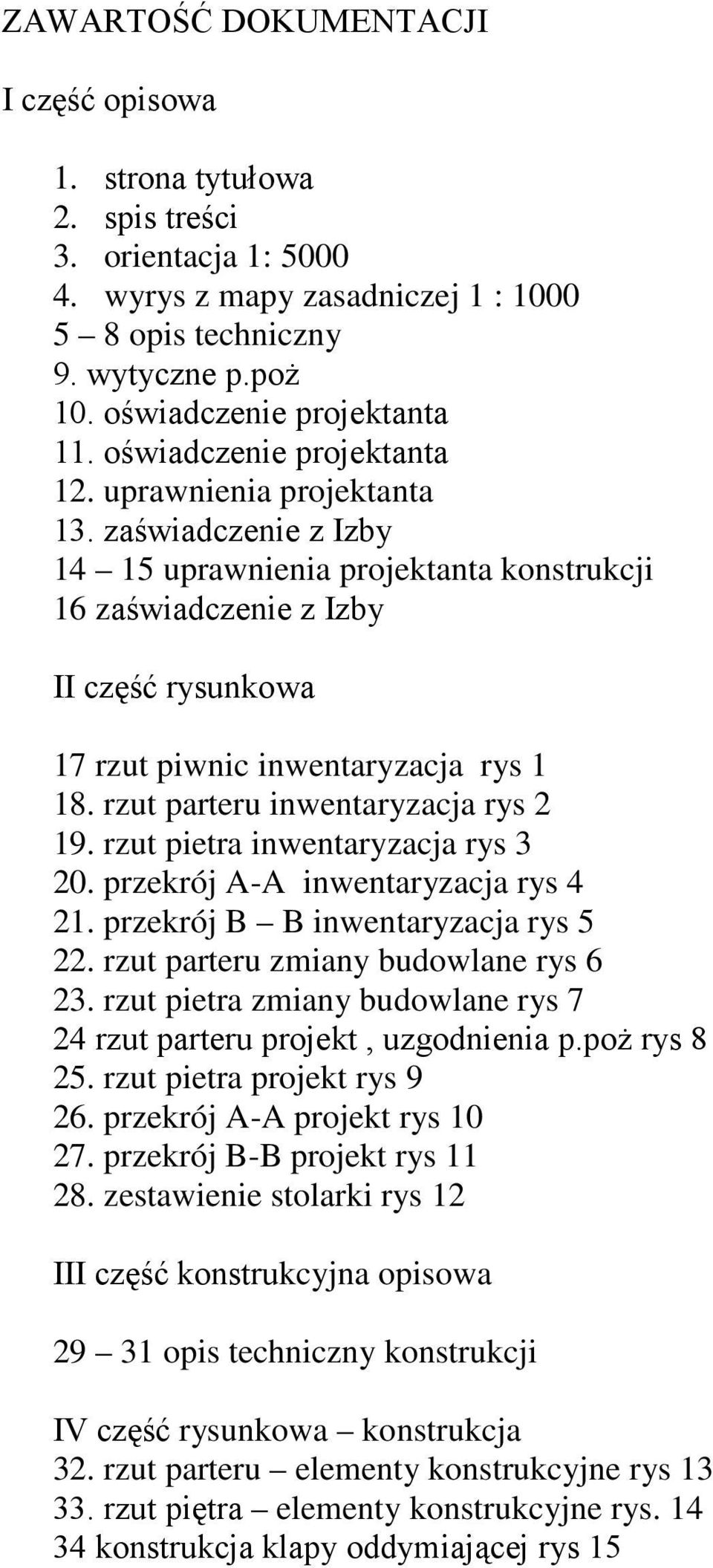

9 ZAWARTOŚĆ DOKUMENTACJI I część opisowa 1. strona tytułowa 2. spis treści 3. orientacja 1: wyrys z mapy zasadniczej 1 : opis techniczny 9. wytyczne p.poŝ 10. oświadczenie projektanta 11. oświadczenie projektanta 12. uprawnienia projektanta 13. zaświadczenie z Izby uprawnienia projektanta konstrukcji 16 zaświadczenie z Izby II część rysunkowa 17 rzut piwnic inwentaryzacja rys rzut parteru inwentaryzacja rys rzut pietra inwentaryzacja rys przekrój A-A inwentaryzacja rys przekrój B B inwentaryzacja rys rzut parteru zmiany budowlane rys rzut pietra zmiany budowlane rys 7 24 rzut parteru projekt, uzgodnienia p.poŝ rys rzut pietra projekt rys przekrój A-A projekt rys przekrój B-B projekt rys zestawienie stolarki rys 12 III część konstrukcyjna opisowa opis techniczny konstrukcji IV część rysunkowa konstrukcja 32. rzut parteru elementy konstrukcyjne rys rzut piętra elementy konstrukcyjne rys konstrukcja klapy oddymiającej rys 15

zaświadczenie z Izby 14 15 uprawnienia projektanta konstrukcji 16 zaświadczenie z Izby II część rysunkowa 17 rzut piwnic inwentaryzacja rys 1 18. rzut parteru inwentaryzacja rys 2 19.
