1 INWENTARYZACJA TEMAT: ZWIĘKSZENIE EFEKTYWNOŚCI ENERGETYCZNEJ W DOMU DZIECKA W GŁOGÓWKU NAZWA I ADRES OBIEKTU BUDOWLANEGO: INWESTOR, ADRES: Budynek zamieszkania zbiorowego - Dom Dziecka Głogówek ul. 3 Maja 21, dz. nr 303 Powiat Prudnicki Prudnik ul. Kościuszki 76 JEDNOSTKA PROJEKTOWA: Pracownia Projektowa 4D WOJCIECH ŚNIEŻEK ul. Gorzołki 17/ Gliwice BRANŻA: AUTOR: SPRAWDZAJĄCY: ARCHITEKTURA mgr inż. arch. Wojciech Śnieżek mgr inż. arch. Anna Śnieżek upr. nr 4/09/SLOKK mgr inż. arch. Rafał Skoumal upr. nr 03/OPOKK/2008 KONSTRUKCJA INSTALACJE CO. INSTALACJE ELEKTRYCZNE/ TELETECHNICZNE BRANŻA DROGOWA Gliwice, styczeń 2010

Kościuszki 76 JEDNOSTKA PROJEKTOWA: Pracownia Projektowa 4D WOJCIECH ŚNIEŻEK ul. Gorzołki 17/9 44-100 Gliwice BRANŻA: AUTOR: SPRAWDZAJĄCY: ARCHITEKTURA mgr inż.

2 Zwiększenie efektywności energetycznej w Domu Dziecka w Głogówku INWENTARYZACJA str Z A W A R T O Ś Ć O P R A C O W A N I A 1. Strona tytułowa 2. Zawartość opracowania 3. Dokumentacja formalno prawna - kopia mapy zasadniczej - kopia mapy ewidencji gruntów - wypis z rejestru gruntów - kopie uprawnień projektantów wraz z zaświadczeniami o wpisie do właściwej izby samorządu zawodowego poświadczone za zgodność z oryginałem 4. Opis stanu istniejącego 5. Dokumentacja fotograficzna 6. Dokumentacja techniczna INW/01- Sytuacja 1: 500 INW/02- Rzut piwnic 1: 100 INW/03- Rzut parteru 1: 100 INW/04- Rzut I piętra 1: 100 INW/05-Rzut II piętra 1: 100 INW/06-Rzut III piętra 1: 100 INW/07-Rzut dachu 1: 100 INW/08-Przekrój A-A 1: 100 INW/09-Elewacja A 1: 100 INW/10-Elewacja B 1: 100 INW/11-Elewacja C 1: 100 INW/12-Elewacja D 1: 100

samorządu zawodowego poświadczone za zgodność z oryginałem 4. Opis stanu istniejącego 5. Dokumentacja fotograficzna 6.

3 Zwiększenie efektywności energetycznej w Domu Dziecka w Głogówku INWENTARYZACJA str D O K U M E N T A C J A F O R M A L N O P R A W N A

4 Zwiększenie efektywności energetycznej w Domu Dziecka w Głogówku INWENTARYZACJA str O P I S S T A N U I S T N I E J Ą C E G O 4.1. Charakterystyka ogólna. Budynek Domu Dziecka w Głogówku składa się z dwóch części oddzielonych dylatacją. Część wyższa czterokondygnacyjna, niższa dwukondygnacyjna. Budynek częściowo podpiwniczony. Rok budowy Podstawowe dane obiektu: Kubatura budynku m3 Pow. zabudowy - 577,2 m2 Pow. netto budynku m2 Liczba kondygnacji - 4 i 2 Wysokość kondygnacji - 3,05 m Wysokość kondygnacji piwnicznej - 2,10 m Wysokość części wyższej czterokondygnacyjnej 15,28 m Wysokość części niższej dwukondygnacyjnej 7,78 8,07 m Długość - 33,33 m Szerokość - 17,32 m Konstrukcja: Budynek wykonany w technologii tradycyjnej, murowanej, o zmiennych grubościach przegród pionowych (57 i 44 cm). Ściany i fundamenty piwniczne ceglane, schody żelbetowe, monolityczne. Stropy kondygnacji nadziemnych z płyt prefabrykowanych, żelbetowych, kanałowych. Strop piwnicy w części wyższej czterokondygnacyjnej- odcinkowy z cegły na belkach stalowych. Ściany zewnętrzne wymurowane zostały z cegły ceramicznej pełnej i otynkowane. Istniejąca stolarka okienna drewniana i PVC. Drzwi wejściowe drewniane. Stropodach w części niższej wentylowany, zbudowany prawdopodobnie z płyt kanałowych, pustki powietrznej oraz płyt dachowych korytkowych wykończonych gładzią cementową. Izolację termiczną stropodachu stanowi płyta pilśniowa. Dach w części wyższej niewentylowany, zbudowany z płyt korytkowych na belkach żelbetowych, wykończonych gładzią cementową, dwuspadowy. Warstwę wierzchnią dachów stanowi papa asfaltowa. Instalacje: instalacja centralnego ogrzewania dwururowa z rozdziałem dolnym, zasilanie poprzez kocioł węglowy w kotłowni zlokalizowanej w piwnicy. Instalacja grzewcza stara, nie zmodernizowana, występują grzejniki żeliwne i stalowe, bez termostatów, część grzejników z osłoną. W budynku występuje instalacja ciepłej wody użytkowej zasilana z kotłowni, w kilku punktach czerpalnych woda podgrzewana w przepływowych podgrzewaczach elektrycznych. W budynku znajduje się instalacja gazowa do zasilania pieca kuchennego oraz instalacja wentylacji grawitacyjnej Ocena stanu technicznego. Konstrukcja nośna budynku jest w zadowalającym stanie i umożliwia prowadzenie prac związanych z termomodernizacją. Istniejąca stolarka okienna piwniczna znajduje się w złym stanie technicznym. Występują nieszczelności w pokryciu dachowym tarasu. Obróbki blacharskie znajdują się również w złym stanie i wymagają wymiany, za wyjątkiem wypełnienia dylatacji, która po przykryciu warstwą izolacyjną może pozostać niezmieniona. Tynki ścian w stanie dobrym. Przewody instalacji centralnego ogrzewania w złym stanie technicznym. Współczynnik przenikania ciepła istniejących przegród wynosi: dla ścian zewnętrznych u= 1,296 i 1,064 W/m2K dla dachu części wyższej u=1,125 W/m2K dla stropodachu części niższej u=1,095 W/m2K okna nowe u=1,6 W/m2K okna stare u=2,6 W/m2K drzwi nowe u=1,6 W/m2K drzwi stare u=2,8 W/m2K

Podstawowe dane obiektu: Kubatura budynku - 5 000 m3 Pow. zabudowy - 577,2 m2 Pow.

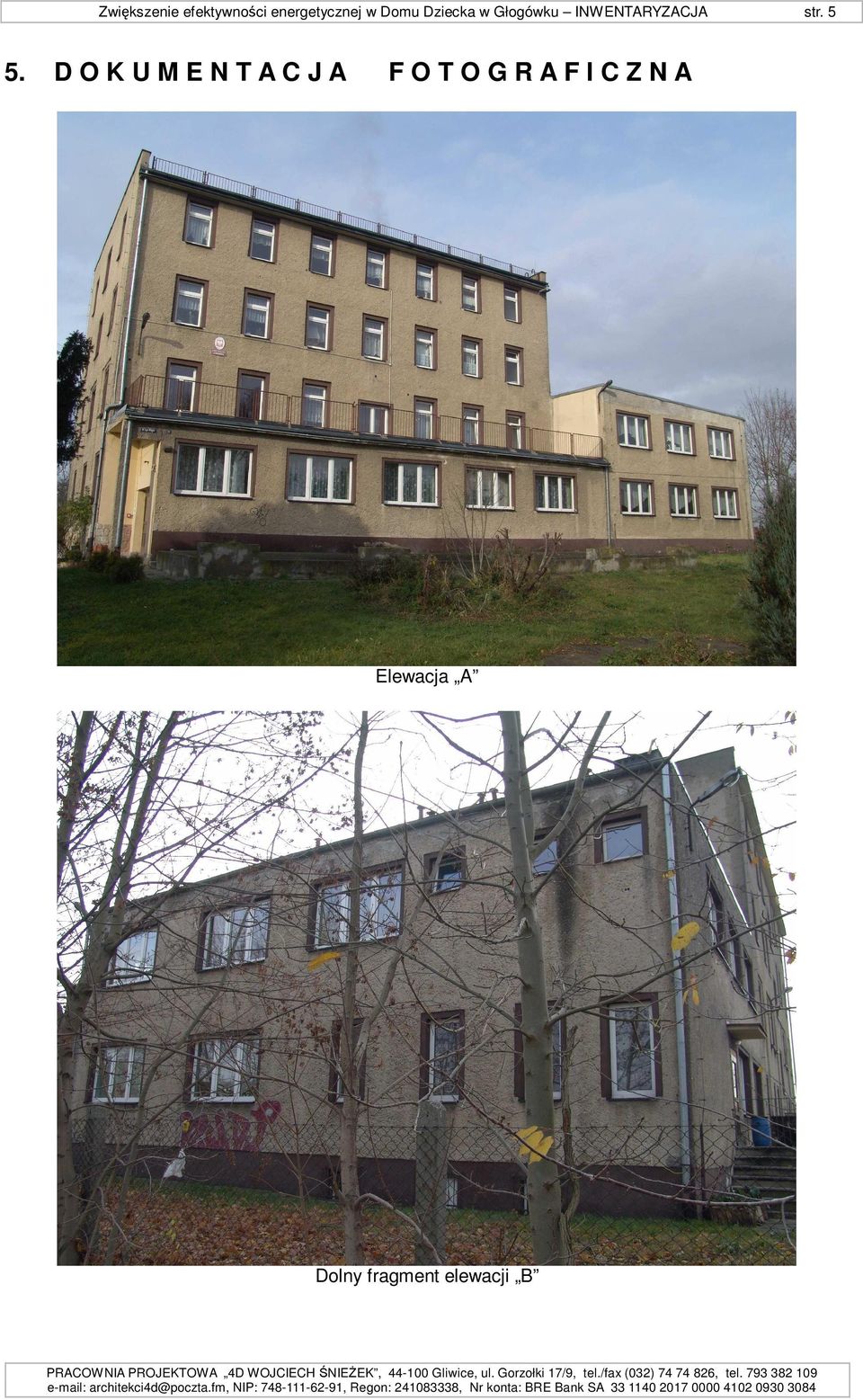

5 Zwiększenie efektywności energetycznej w Domu Dziecka w Głogówku INWENTARYZACJA 5. DOK UMEN TAC JA str. 5 FOTOGRAFICZNA Elewacja A Dolny fragment elewacji B

6 Zwiększenie efektywności energetycznej w Domu Dziecka w Głogówku INWENTARYZACJA str. 6 Elewacja C Elewacja D

7 Zwiększenie efektywności energetycznej w Domu Dziecka w Głogówku INWENTARYZACJA str. 7 Taras Taras

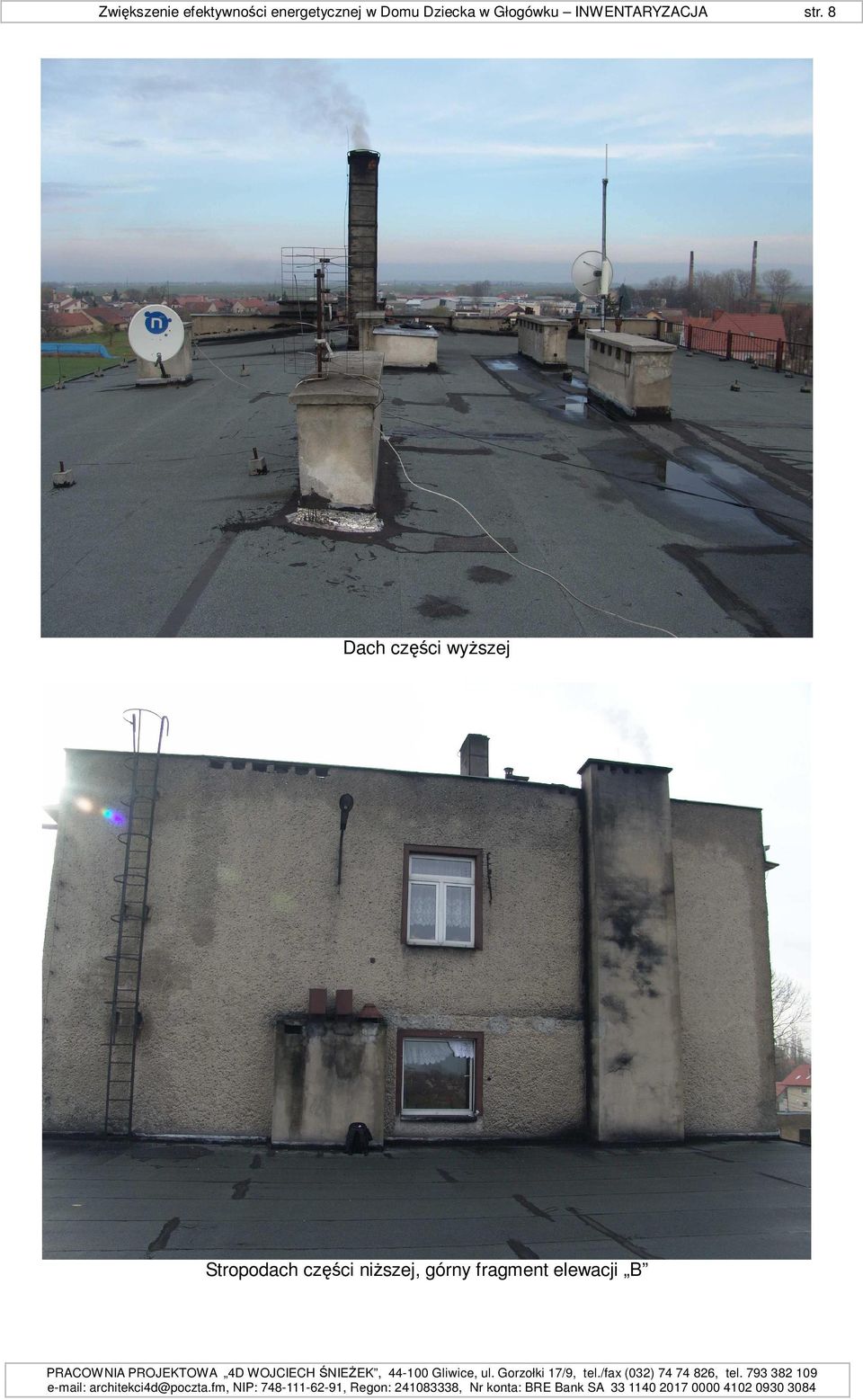

8 Zwiększenie efektywności energetycznej w Domu Dziecka w Głogówku INWENTARYZACJA str. 8 Dach części wyższej Stropodach części niższej, górny fragment elewacji B

9 Zwiększenie efektywności energetycznej w Domu Dziecka w Głogówku INWENTARYZACJA str D O K U M E N T A C J A T E C H N I C Z N A INW/01- Sytuacja 1: 500 INW/02- Rzut piwnic 1: 100 INW/03- Rzut parteru 1: 100 INW/04- Rzut I piętra 1: 100 INW/05-Rzut II piętra 1: 100 INW/06-Rzut III piętra 1: 100 INW/07-Rzut dachu 1: 100 INW/08-Przekrój A-A 1: 100 INW/09-Elewacja A 1: 100 INW/10-Elewacja B 1: 100 INW/11-Elewacja C 1: 100 INW/12-Elewacja D 1: 100 Przedmiotowy projekt jest chroniony prawem autorskim - ustawa z dnia 4 lutego 1994r. (Dz.U.nr 24 z dn.23 lutego 1994). Wykorzystywanie, kopiowanie i rozpowszechnianie dokumentacji bez zgody autorów jest zabronione. Licencje oprogramowania komputerowego: Tekst: Office Small Business 2007 nr seryjny: H642-PB67-DYQWJ-B6MKF-6CKWB Rysunki: Bricscad V9 GB PRO nr licencji: /SD//033/4D Wojciech Sniezek System: Microsoft Windows Vista nr seryjny: HY4J-2KFG-7JJHD-9C2CB-MKPGT

piętra 1: 100 INW/07-Rzut dachu 1: 100 INW/08-Przekrój A-A 1: 100 INW/09-Elewacja A 1: 100 INW/10-Elewacja B 1: 100 INW/11-Elewacja C 1: 100 INW/12-Elewacja D 1: 100 Przedmiotowy projekt jest
