PROJEKT BUDOWLANY ZAMIENNY

Transkrypt

1 PROJEKT BUDOWLANY ZAMIENNY NR B /A Tytuł opracowania REWITALIZACJA BUDYNKU PRACE WYKOŃCZENIOWE Adres UL. PIŁSUDSKIEGO 47, ZAWIERCIE Nr działki Działka nr 133 Zleceniodawca MIEJSKI OŚRODEK POMOCY SPOŁECZNEJ UL. PIŁSUDSKIEGO 47, ZAWIERCIE Jednostka projektowa WAKPRO PROJEKTOWANIE KOORDYNACJA NADZORY Autorzy projektu: Architektura Projektował Opracował mgr inŝ. Piotr Wałek mgr inŝ. arch. Marcin Kula Zawiercie, maj 2011

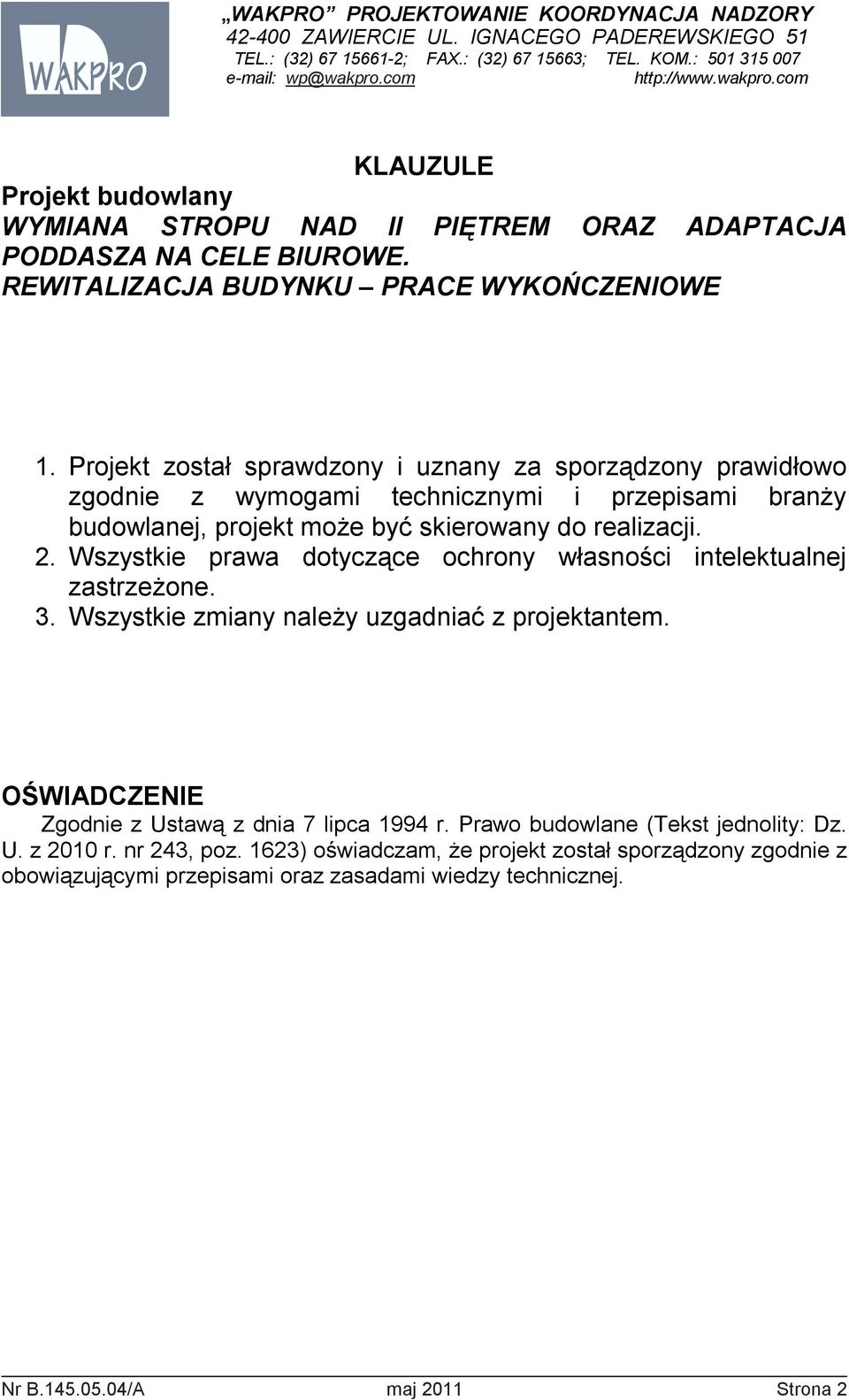

2 KLAUZULE Projekt budowlany REWITALIZACJA BUDYNKU PRACE WYKOŃCZENIOWE 1. Projekt został sprawdzony i uznany za sporządzony prawidłowo zgodnie z wymogami technicznymi i przepisami branŝy budowlanej, projekt moŝe być skierowany do realizacji. 2. Wszystkie prawa dotyczące ochrony własności intelektualnej zastrzeŝone. 3. Wszystkie zmiany naleŝy uzgadniać z projektantem. OŚWIADCZENIE Zgodnie z Ustawą z dnia 7 lipca 1994 r. Prawo budowlane (Tekst jednolity: Dz. U. z 2010 r. nr 243, poz. 1623) oświadczam, Ŝe projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Nr B /A maj 2011 Strona 2

3 Projekt budowlany REWITALIZACJA BUDYNKU PRACE WYKOŃCZENIOWE Spis treści: 1. PODSTAWA OPRACOWANIA 4 2. PRZEDMIOT I ZAKRES OPRACOWANIA 4 3. LOKALIZACJA 4 4. OPIS 4 5. WARUNKI TECHNICZNE WYKONANIA I ODBIORU 6 Spis rysunków: Nr rys. Tytuł Skala 01 Wykończenie poddasza. Zakres prac. 1:100 Spis załączników: Stwierdzenie przygotowania zawodowego - mgr inŝ. P. Wałek. Zaświadczenie o wpisie na listę Śląskiej Okręgowej Izby InŜynierów Budownictwa - mgr inŝ. P. Wałek. Nr B /A maj 2011 Strona 3

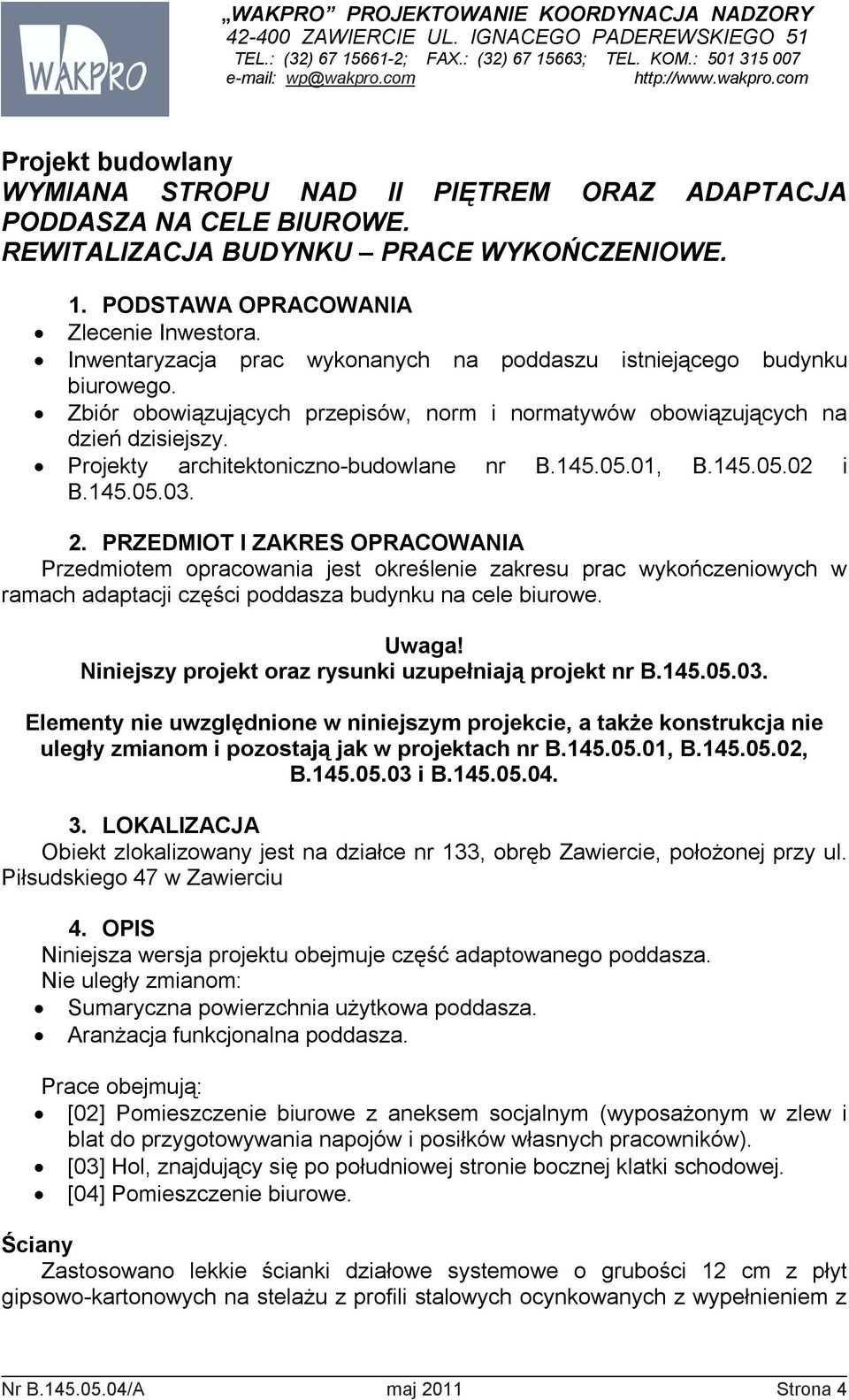

4 Projekt budowlany REWITALIZACJA BUDYNKU PRACE WYKOŃCZENIOWE. 1. PODSTAWA OPRACOWANIA Zlecenie Inwestora. Inwentaryzacja prac wykonanych na poddaszu istniejącego budynku biurowego. Zbiór obowiązujących przepisów, norm i normatywów obowiązujących na dzień dzisiejszy. Projekty architektoniczno-budowlane nr B , B i B PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest określenie zakresu prac wykończeniowych w ramach adaptacji części poddasza budynku na cele biurowe. Uwaga! Niniejszy projekt oraz rysunki uzupełniają projekt nr B Elementy nie uwzględnione w niniejszym projekcie, a takŝe konstrukcja nie uległy zmianom i pozostają jak w projektach nr B , B , B i B LOKALIZACJA Obiekt zlokalizowany jest na działce nr 133, obręb Zawiercie, połoŝonej przy ul. Piłsudskiego 47 w Zawierciu 4. OPIS Niniejsza wersja projektu obejmuje część adaptowanego poddasza. Nie uległy zmianom: Sumaryczna powierzchnia uŝytkowa poddasza. AranŜacja funkcjonalna poddasza. Prace obejmują: [02] Pomieszczenie biurowe z aneksem socjalnym (wyposaŝonym w zlew i blat do przygotowywania napojów i posiłków własnych pracowników). [03] Hol, znajdujący się po południowej stronie bocznej klatki schodowej. [04] Pomieszczenie biurowe. Ściany Zastosowano lekkie ścianki działowe systemowe o grubości 12 cm z płyt gipsowo-kartonowych na stelaŝu z profili stalowych ocynkowanych z wypełnieniem z Nr B /A maj 2011 Strona 4

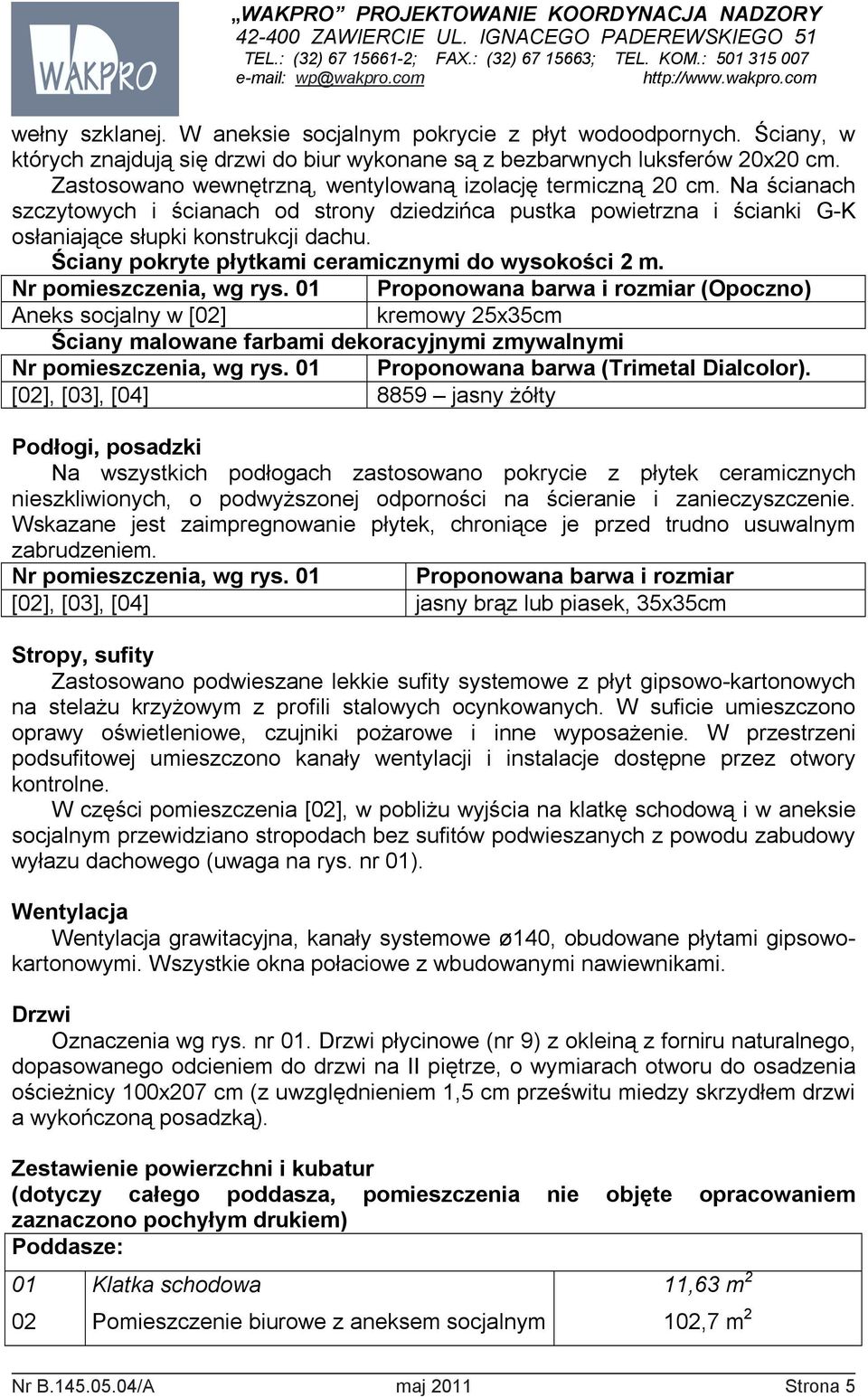

5 wełny szklanej. W aneksie socjalnym pokrycie z płyt wodoodpornych. Ściany, w których znajdują się drzwi do biur wykonane są z bezbarwnych luksferów 20x20 cm. Zastosowano wewnętrzną, wentylowaną izolację termiczną 20 cm. Na ścianach szczytowych i ścianach od strony dziedzińca pustka powietrzna i ścianki G-K osłaniające słupki konstrukcji dachu. Ściany pokryte płytkami ceramicznymi do wysokości 2 m. Nr pomieszczenia, wg rys. 01 Proponowana barwa i rozmiar (Opoczno) Aneks socjalny w [02] kremowy 25x35cm Ściany malowane farbami dekoracyjnymi zmywalnymi Nr pomieszczenia, wg rys. 01 Proponowana barwa (Trimetal Dialcolor). [02], [03], [04] 8859 jasny Ŝółty Podłogi, posadzki Na wszystkich podłogach zastosowano pokrycie z płytek ceramicznych nieszkliwionych, o podwyŝszonej odporności na ścieranie i zanieczyszczenie. Wskazane jest zaimpregnowanie płytek, chroniące je przed trudno usuwalnym zabrudzeniem. Nr pomieszczenia, wg rys. 01 Proponowana barwa i rozmiar [02], [03], [04] jasny brąz lub piasek, 35x35cm Stropy, sufity Zastosowano podwieszane lekkie sufity systemowe z płyt gipsowo-kartonowych na stelaŝu krzyŝowym z profili stalowych ocynkowanych. W suficie umieszczono oprawy oświetleniowe, czujniki poŝarowe i inne wyposaŝenie. W przestrzeni podsufitowej umieszczono kanały wentylacji i instalacje dostępne przez otwory kontrolne. W części pomieszczenia [02], w pobliŝu wyjścia na klatkę schodową i w aneksie socjalnym przewidziano stropodach bez sufitów podwieszanych z powodu zabudowy wyłazu dachowego (uwaga na rys. nr 01). Wentylacja Wentylacja grawitacyjna, kanały systemowe ø140, obudowane płytami gipsowokartonowymi. Wszystkie okna połaciowe z wbudowanymi nawiewnikami. Drzwi Oznaczenia wg rys. nr 01. Drzwi płycinowe (nr 9) z okleiną z forniru naturalnego, dopasowanego odcieniem do drzwi na II piętrze, o wymiarach otworu do osadzenia ościeŝnicy 100x207 cm (z uwzględnieniem 1,5 cm prześwitu miedzy skrzydłem drzwi a wykończoną posadzką). Zestawienie powierzchni i kubatur (dotyczy całego poddasza, pomieszczenia nie objęte opracowaniem zaznaczono pochyłym drukiem) Poddasze: Klatka schodowa Pomieszczenie biurowe z aneksem socjalnym 11,63 m 2 102,7 m 2 Nr B /A maj 2011 Strona 5

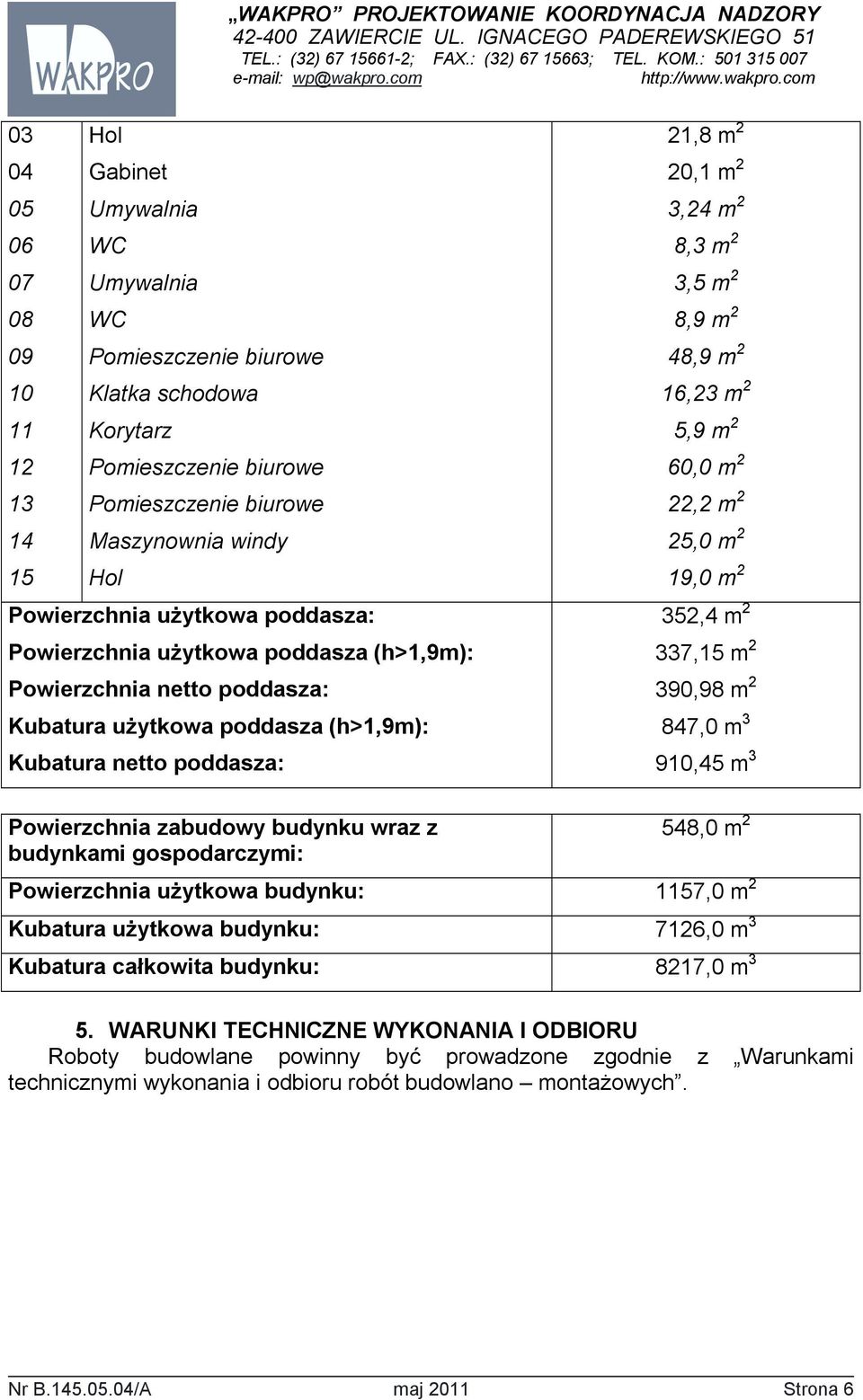

6 03 Hol 04 Gabinet 05 Umywalnia 06 WC 07 Umywalnia 08 WC 09 Pomieszczenie biurowe 10 Klatka schodowa 11 Korytarz 12 Pomieszczenie biurowe 13 Pomieszczenie biurowe 14 Maszynownia windy 15 Hol Powierzchnia uŝytkowa poddasza: Powierzchnia uŝytkowa poddasza (h>1,9m): Powierzchnia netto poddasza: Kubatura uŝytkowa poddasza (h>1,9m): Kubatura netto poddasza: 21,8 m 2 20,1 m 2 3,24 m 2 8,3 m 2 3,5 m 2 8,9 m 2 48,9 m 2 16,23 m 2 5,9 m 2 60,0 m 2 22,2 m 2 25,0 m 2 19,0 m 2 352,4 m 2 337,15 m 2 390,98 m 2 847,0 m 3 910,45 m 3 Powierzchnia zabudowy budynku wraz z budynkami gospodarczymi: 548,0 m 2 Powierzchnia uŝytkowa budynku: 1157,0 m 2 Kubatura uŝytkowa budynku: 7126,0 m 3 Kubatura całkowita budynku: 8217,0 m 3 5. WARUNKI TECHNICZNE WYKONANIA I ODBIORU Roboty budowlane powinny być prowadzone zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych. Nr B /A maj 2011 Strona 6
