I. Opis techniczny do projektu budowlanego instalacji ogrzewania, wentylacji i klimatyzacji w budynku nastawni Susz.

Wielkość: px
Rozpocząć pokaz od strony:

Download "I. Opis techniczny do projektu budowlanego instalacji ogrzewania, wentylacji i klimatyzacji w budynku nastawni Susz."

Transkrypt

1 I. Opis techniczny do projektu budowlanego instalacji ogrzewania, wentylacji i klimatyzacji w budynku nastawni Susz. 1.0 Podstawa opracowania Projekt opracowano na podstawie: 1.1. Zlecenia Inwestora 1.2. Projektów wykonawczych branżowych opracowanych równolegle: - projekt architektoniczno konstrukcyjny, - projekt instalacji elektrycznych Przepisów i norm związanych z tematem opracowania. Przedmiotem opracowania nie jest objęty obszar kotłowni, przekaźnikowni oraz lokalu mieszkalnego. W pomieszczeniach mieszkalnych zostaje ogrzewanie wodą z kotłowni. Docelowo zarówno lokalne mieszkalne, jak i kotłownia mają zostać zlikwidowane. 2.0 Zakres opracowania Opracowanie obejmuje projekt budowlany instalacji wentylacji, klimatyzacji oraz ogrzewania w budynku nastawni w Suszu. 3.0 Założenia projektowe 3.1 Temperatury Zima - zewnętrzna zima -18 o C lato +32 o C - w okresie bezobsługowym +16 o C - w okresie obsługowym +21 o C - pomieszczenia techniczne +16 o C - wc +20 o C 3

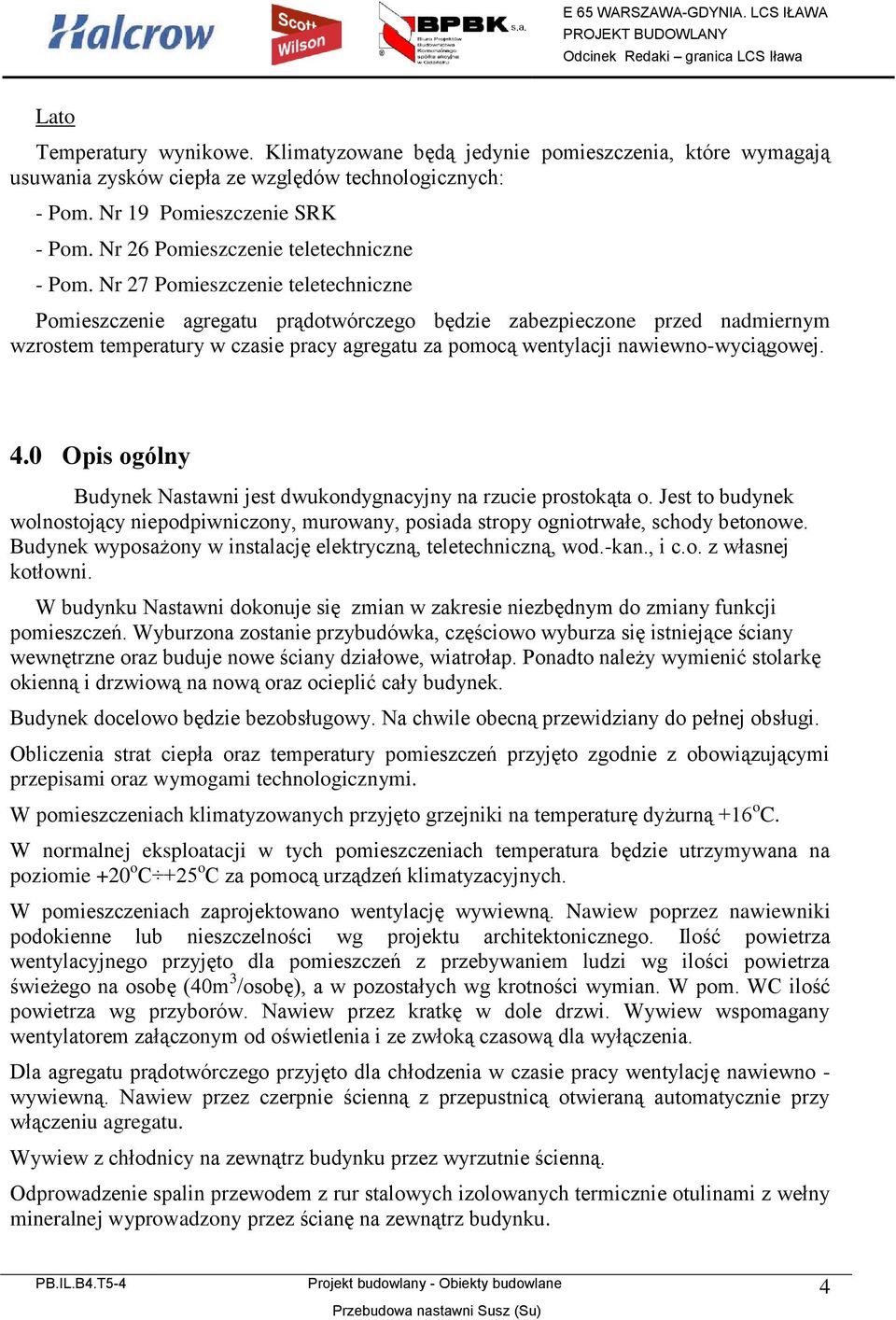

2 Lato Temperatury wynikowe. Klimatyzowane będą jedynie pomieszczenia, które wymagają usuwania zysków ciepła ze względów technologicznych: - Pom. Nr 19 Pomieszczenie SRK - Pom. Nr 26 Pomieszczenie teletechniczne - Pom. Nr 27 Pomieszczenie teletechniczne Pomieszczenie agregatu prądotwórczego będzie zabezpieczone przed nadmiernym wzrostem temperatury w czasie pracy agregatu za pomocą wentylacji nawiewno-wyciągowej. 4.0 Opis ogólny Budynek Nastawni jest dwukondygnacyjny na rzucie prostokąta o. Jest to budynek wolnostojący niepodpiwniczony, murowany, posiada stropy ogniotrwałe, schody betonowe. Budynek wyposażony w instalację elektryczną, teletechniczną, wod.-kan., i c.o. z własnej kotłowni. W budynku Nastawni dokonuje się zmian w zakresie niezbędnym do zmiany funkcji pomieszczeń. Wyburzona zostanie przybudówka, częściowo wyburza się istniejące ściany wewnętrzne oraz buduje nowe ściany działowe, wiatrołap. Ponadto należy wymienić stolarkę okienną i drzwiową na nową oraz ocieplić cały budynek. Budynek docelowo będzie bezobsługowy. Na chwile obecną przewidziany do pełnej obsługi. Obliczenia strat ciepła oraz temperatury pomieszczeń przyjęto zgodnie z obowiązującymi przepisami oraz wymogami technologicznymi. W pomieszczeniach klimatyzowanych przyjęto grzejniki na temperaturę dyżurną +16 o C. W normalnej eksploatacji w tych pomieszczeniach temperatura będzie utrzymywana na poziomie +20 o C +25 o C za pomocą urządzeń klimatyzacyjnych. W pomieszczeniach zaprojektowano wentylację wywiewną. Nawiew poprzez nawiewniki podokienne lub nieszczelności wg projektu architektonicznego. Ilość powietrza wentylacyjnego przyjęto dla pomieszczeń z przebywaniem ludzi wg ilości powietrza świeżego na osobę (40m 3 /osobę), a w pozostałych wg krotności wymian. W pom. WC ilość powietrza wg przyborów. Nawiew przez kratkę w dole drzwi. Wywiew wspomagany wentylatorem załączonym od oświetlenia i ze zwłoką czasową dla wyłączenia. Dla agregatu prądotwórczego przyjęto dla chłodzenia w czasie pracy wentylację nawiewno - wywiewną. Nawiew przez czerpnie ścienną z przepustnicą otwieraną automatycznie przy włączeniu agregatu. Wywiew z chłodnicy na zewnątrz budynku przez wyrzutnie ścienną. Odprowadzenie spalin przewodem z rur stalowych izolowanych termicznie otulinami z wełny mineralnej wyprowadzony przez ścianę na zewnątrz budynku. 4

3 Klimatyzację będą posiadały pomieszczenia techniczne jak: - Pom. Nr 19 Pomieszczenie SRK - Pom. Nr 26 Pomieszczenie teletechniczne - Pom. Nr 27 Pomieszczenie teletechniczne Zyski ciepła obliczono wg mocy zainstalowanych urządzeń, zysków od nasłonecznienia i od ludzi. W pomieszczeniach będą zainstalowane klimatyzatory typu split z jednostkami zewnętrznymi zlokalizowanymi na zewnątrz budynku. Odprowadzenie skroplin do kanalizacji sanitarnej. 5.0 Instalacja ogrzewania W pomieszczeniach klimatyzowanych przyjęto grzejniki na temperaturę dyżurną +16 o C. W normalnej eksploatacji w tych pomieszczeniach temperatura będzie utrzymywana na poziomie +20 o C +25 o C za pomocą urządzeń klimatyzacyjnych. Ze względu na charakter zabytkowy budynku docieplenia wykonano od strony wewnętrznej budynku i tylko tam gdzie było to możliwe. Wykonano obliczenia sprawdzające na punkt rosy w celu wyeliminowania wykraplania wewnątrz przegrody. Obliczenia strat ciepła oraz temperatury pomieszczeń przyjęto zgodnie z obowiązującymi przepisami oraz wymogami technologicznymi. Obliczenia strat ciepła wykonano dla dwóch warunków. W okresie bezobsługowym na temp. +16 o C, a w czasie obsługi w pom. z przebywaniem ludzi na temperatury normowe. Dobrano grzejniki elektryczne z termostatami dla możliwości regulacji temperatury pomieszczeń. Grzejniki z pełnym zabezpieczeniem i możliwością zdalnego przełączania trybu pracy. Wielkości grzejników i rozmieszczenie podano na rysunkach. W pomieszczeniach klimatyzowanych przyjęto grzejniki na temperaturę dyżurną +16 o C. W normalnej eksploatacji w tych pomieszczeniach temperatura będzie utrzymywana na poziomie +20 o C +25 o C za pomocą urządzeń klimatyzacyjnych. 5

4 5.1 Materiały. Przyjęto grzejniki elektryczne. Wielkości i typy podano na rzutach kondygnacji. 6.0 Wentylacja. Zaprojektowano wentylację nawiewno-wywiewną. Ilość powietrza wentylacyjnego przyjęto dla pomieszczeń z przebywaniem ludzi wg ilości powietrza świeżego na osobę (40m 3 /osobę), a w pozostałych wg krotności wymian. W pom. WC ilość powietrza wg przyborów. Nawiew przez kratkę w dole drzwi. Wywiew wspomagany wentylatorem załączonym od oświetlenia i ze zwłoką czasową dla wyłączenia. Nawiew poprzez nieszczelności an nawiewniki w oknach, wywiew mechaniczny za pomocą wentylatorów kanałowych lub łazienkowych. Dla agregatu prądotwórczego przyjęto dla chłodzenia w czasie pracy wentylację nawiewno - wywiewną. Nawiew przez czerpnie ścienną z przepustnicą otwieraną automatycznie przy włączeniu agregatu. Wywiew z chłodnicy na zewnątrz budynku przez wyrzutnie ścienną. Uwaga: Wielkość otworów nawiewnych dla agregatu prądotwórczego oraz ilość powietrza wentylacyjnego dla chodzenia sprawdzić po wybraniu konkretnego dostawcy agregatu prądotwórczego, ewentualnie skorygować do wartości wymaganych przez producenta. Szczegółowe obliczenia i projektowane rozwiązanie w załączonej tabeli obliczeń. 6.1 Wyrzut spalin z agregatu. Przewidziano wyrzut spalin z agregatu prądotwórczego z rur stalowych izolowanych termicznie. Wyprowadzone przez ściane na zewnątrz. Na przewodzie spalinowym przewidziano systemowy tłumik akustyczny dostawcy agregatu. Wyrzut spalin z rury stalowej Dn=76,1x4zaizolowanej otulinami z wełny mineralnej gr 3cm. Uwaga. Do zaizolowania użyć wełny mineralnej odpornej na temp pracy > 500 o C. 6.2 Materiały i urządzenia. - przewody przewidziano z blachy stalowej ocynkowanej, prostokątne typ A lub okrągłe typ Spiro. - jako elementy zakańczające anemostaty okrągłe 6

5 Izolacja. Wszystkie przewody nawiewne oraz wyciągowe służące w układach klimatyzacyjnych izolowane termicznie matami z wełny mineralnej W stropach podwieszonych z płaszczem z folii aluminiowej, nad dachem płaszcz z blachy ocynkowanej lub aluminiowej, w pomieszczeniach hali sprzedaży płaszcz z folii PVC w kolorze białym: - przewody prowadzone wewnątrz grub. izolacji 40mm 6.3 Mocowanie przewodów Przewody mocować do przegród za pomocą zawiesi systemowych. 6.4 Sterowanie i automatyka. 1. Centrala nawiewno-wyciągowa z odzyskiem ciepła sterowana temp nawiewu 2. Wentylatory wyciągowy w pomieszczeniach sanitarnych załączane od oświetlenia 3. Pomieszczenia agregatu wentylator W3 załączany od temperatury + funkcja przewietrzania 4. Pomieszczenie rozdzielni elektrycznej i akumulatorów sterowane termostatem tz 30 o C tw=24 o C z funkcją przewietrzania 7

6 7.0 Klimatyzacja. Klimatyzację będą posiadały pomieszczenia techniczne jak: - Pom. Nr 19 Pomieszczenie SRK - Pom. Nr 26 Pomieszczenie teletechniczne - Pom. Nr 27 Pomieszczenie teletechniczne Zyski ciepła obliczono wg mocy zainstalowanych urządzeń, zysków od nasłonecznienia i od ludzi. W pomieszczeniach będą zainstalowane klimatyzatory typu split z jednostkami zewnętrznymi zlokalizowanymi na zewnątrz budynku. Odprowadzenie skroplin nad teren pionem prowadzonym wewnątrz budynku. Wielkości klimatyzatorów wg obliczeń podane w tabeli. Szczegóły urządzeń wg załączonych kart doboru oraz rysunków. 7.1 Rozwiązanie sterowania. Na potrzeby przebudowy nastawni Susz zaprojektowano klimatyzatory marki Mitsubishi Electric. W pomieszczeniu nr.19 SRK zaprojektowano dwa klimatyzatory ścienne PKA- RP100FAL#1 podłączone do jednostek zewnętrznych PUHZ-RP100YHA3. Jednostki na oddzielnych układach chłodniczych. W pomieszczeniu nr.27, 29,26 zaprojektowano klimatyzator ścienny MSZ-GE35VA (27,26) i MSZ-GE50VA (29) podłączone do wspólnej jednostki zewnętrznej MXZ-5A100VA. Dwa urządzenia ścienne PKA-RP100FAL#1 w pomieszczeniu SRK podłączone pod wspólny pilot przewodowy PAR-21MAAT-E umożliwiający pracę rotacyjną urządzeń i redundancję oraz realizujący funkcję kaskady. Główna i podrzędna jednostka pracują na przemian z ustalonymi przerwami, a przypadku awarii pracującej jednostki druga rozpocznie pracę automatycznie. W przypadku kiedy temperatura w okresach z zwiększonymi zyskami wzrośnie nadmiernie załączy się także druga jednostka która cały czas znajduje się w funkcji czuwania i na bieżąco mierzy temperaturę pomieszczenia. W pozostałych pomieszczeniach nie przewidziano pracy naprzemiennej. W przypadku gdy wystąpi konieczność sterowania i kontroli z zewnątrz to powinniśmy układ wyposażyć w elementy dodatkowe (opis poniżej). Wszystkie urządzenia połączone przewodem transmisji 2x1 ekranowanym do centralki sterowniczej GB50Pro z funkcją WEB umożliwia monitorowanie i obsługę jednostek wewnętrznych za pomocą komputera podłączanego do Internetu z zainstalowanym Internet Explorer. Centralka GB50Pro wyposażona w Auto alarming funkcja GB-50Pro- informacji o błędach przez Internet a także Personal Web R/C do 20 użytkowników. Sterownik GB50Pro dodatkowo wyposażony w zasilacz sieci M-Net PAC-SC50KUA 30V.Jednostki zewnętrzne dodatkowo wyposażone w styk do sieci M-Net PAC-SF81MA-E. Jednostka wewnętrzna 8

7 wyposażona dodatkowo w interfejs MAC-399IF-E umożliwiający podłączenia urządzenia do sieci M-Net. W każdym z pomieszczeń klimatyzowanych podłączany dodatkowo do sieci M-Net moduł analogowy PAC-YG63MCA (należy zapewnić zewnętrzne zasilanie 24VDC i dodać czujki temperatury i wilgotności) który umożliwia monitorowanie wyników pomiaru uzyskanych z podłączenia do niego czujnika temperatury i wilgotności. 8.0 Uwagi końcowe - Wszystkie materiały zastosowane do robót budowlano montażowych winny posiadać dopuszczenia i atesty do stosowania w Polsce i do celów jakim mają służyć. - Wszystkie zmiany mające wpływ na rozwiązanie techniczne uzgodnić z Inwestorem i Projektantem. - Urządzenia montować zgodnie z DTR Producenta. - Całość robót wykonać zgodnie z Warunkami technicznymi wykonani i odbioru robót budowlano montażowych - Wszystkie wycięcia w ścianach dla prowadzenia kanałów należy wykonać przez cięcie, zabrania się kucia z wyjątkiem bardzo małych otworów. - Wszystkie projekty instalacji wentylacji wykonywane przez Najemców wewnątrz swoich lokali winny być uzgodnione z Projektantem niniejszej dokumentacji. 9

8 Spis treści I. Opis techniczny do projektu budowlanego instalacji ogrzewania, wentylacji i klimatyzacji w budynku nastawni Susz Podstawa opracowania Zakres opracowania Założenia projektowe Temperatury Opis ogólny Instalacja ogrzewania Materiały Wentylacja Wyrzut spalin z agregatu Materiały i urządzenia Mocowanie przewodów Sterowanie i automatyka Klimatyzacja Rozwiązanie sterowania Uwagi końcowe Zestawienie materiałów i urządzeń Obliczenia powietrza wentylacyjnego Obliczenia strat ciepła Oświadczenie II. Rysunki Instalacja c.o Instalacja c.o. adaptacja - Rzut parteru rys. nr CO Instalacja c.o. adaptacja -Rzut I piętra. rys. nr CO Instalacja c.o. adaptacja -Rzut II piętra. rys. nr CO 3 Instalacja wentylacji i klimatyzacji 1.0. Instalacja wentylacji i klimatyzacji. Rzut parteru. rys. nr WE Instalacja wentylacji i klimatyzacji. Rzut I pietra. rys. nr WE Instalacja wentylacji i klimatyzacji. Rzut II pietra. rys. nr WE Instalacja wentylacji i klimatyzacji. Przekrój A-A. rys. nr WE Instalacja wentylacji i klimatyzacji. Elewacja SW rys. nr WE Instalacja wentylacji i klimatyzacji. Elewacja NW rys. nr WE Instalacja wentylacji i klimatyzacji. Elewacja SE rys. nr WE
