I. Opis techniczny instalacji wewnętrznej gazu

Transkrypt

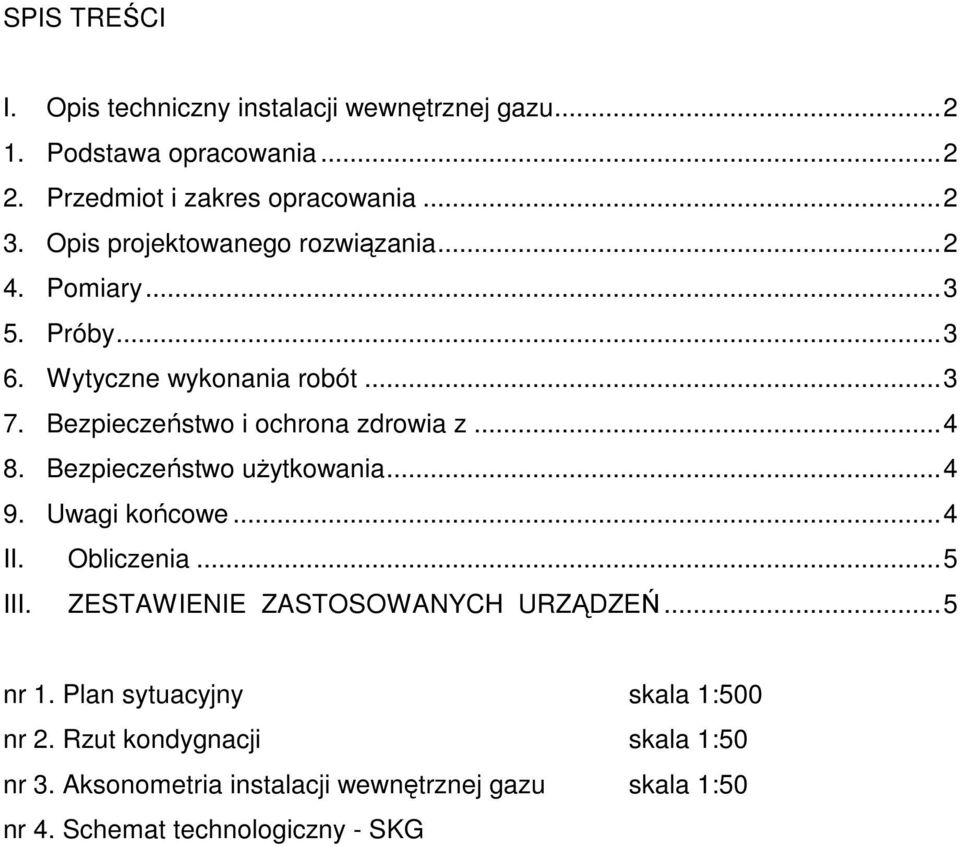

1 SPIS TREŚCI I. Opis techniczny instalacji wewnętrznej gazu Podstawa opracowania Przedmiot i zakres opracowania Opis projektowanego rozwiązania Pomiary Próby Wytyczne wykonania robót Bezpieczeństwo i ochrona zdrowia z Bezpieczeństwo uŝytkowania Uwagi końcowe... 4 II. Obliczenia... 5 III. ZESTAWIENIE ZASTOSOWANYCH URZĄDZEŃ... 5 nr 1. Plan sytuacyjny skala 1:500 nr 2. Rzut kondygnacji skala 1:50 nr 3. Aksonometria instalacji wewnętrznej gazu skala 1:50 nr 4. Schemat technologiczny - SKG

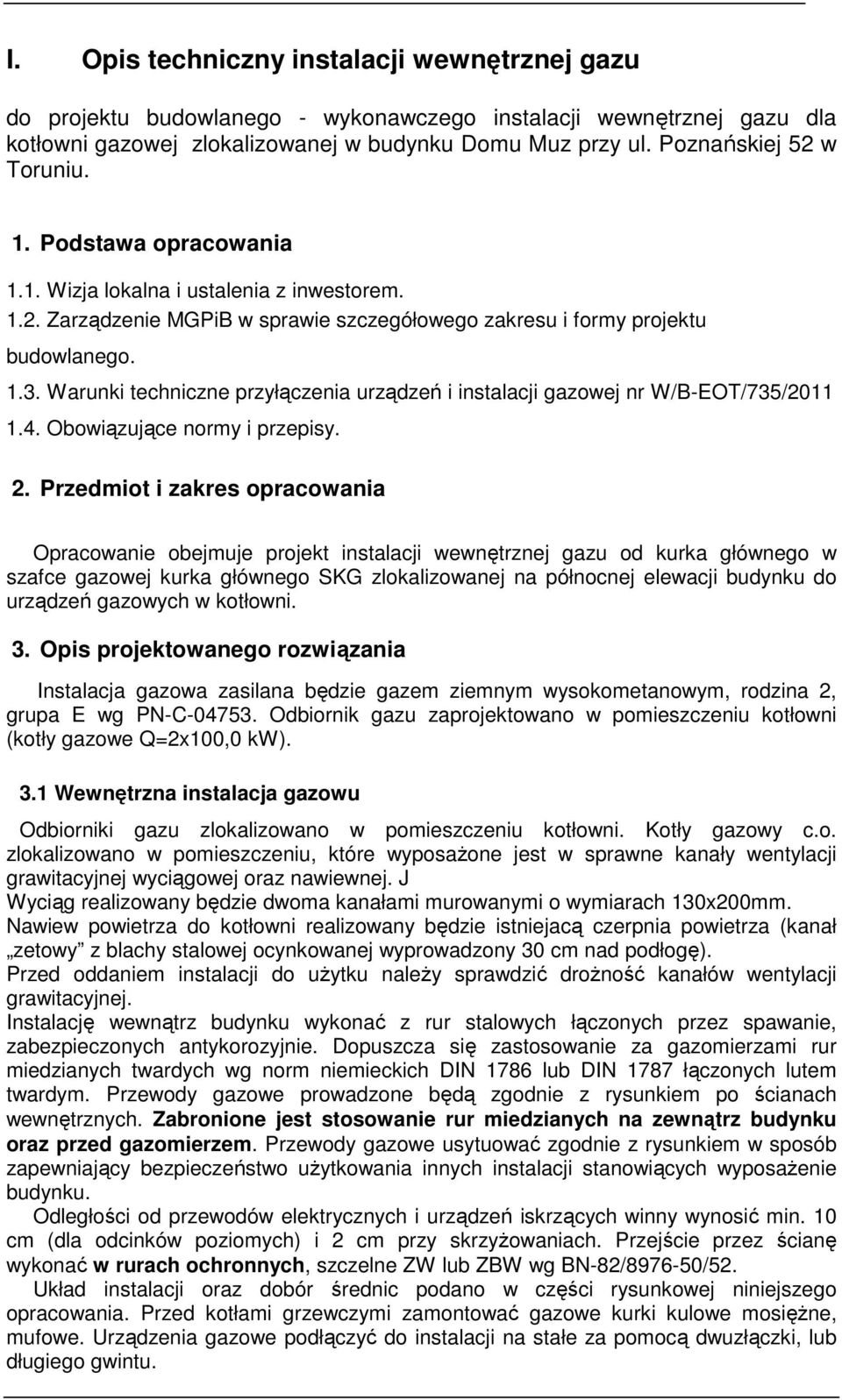

2 I. Opis techniczny instalacji wewnętrznej gazu do projektu budowlanego - wykonawczego instalacji wewnętrznej gazu dla kotłowni gazowej zlokalizowanej w budynku Domu Muz przy ul. Poznańskiej 52 w Toruniu. 1. Podstawa opracowania 1.1. Wizja lokalna i ustalenia z inwestorem Zarządzenie MGPiB w sprawie szczegółowego zakresu i formy projektu budowlanego Warunki techniczne przyłączenia urządzeń i instalacji gazowej nr W/B-EOT/735/ Obowiązujące normy i przepisy. 2. Przedmiot i zakres opracowania Opracowanie obejmuje projekt instalacji wewnętrznej gazu od kurka głównego w szafce gazowej kurka głównego SKG zlokalizowanej na północnej elewacji budynku do urządzeń gazowych w kotłowni. 3. Opis projektowanego rozwiązania Instalacja gazowa zasilana będzie gazem ziemnym wysokometanowym, rodzina 2, grupa E wg PN-C Odbiornik gazu zaprojektowano w pomieszczeniu kotłowni (kotły gazowe Q=2x100,0 kw). 3.1 Wewnętrzna instalacja gazowu Odbiorniki gazu zlokalizowano w pomieszczeniu kotłowni. Kotły gazowy c.o. zlokalizowano w pomieszczeniu, które wyposaŝone jest w sprawne kanały wentylacji grawitacyjnej wyciągowej oraz nawiewnej. J Wyciąg realizowany będzie dwoma kanałami murowanymi o wymiarach 130x200mm. Nawiew powietrza do kotłowni realizowany będzie istniejacą czerpnia powietrza (kanał zetowy z blachy stalowej ocynkowanej wyprowadzony 30 cm nad podłogę). Przed oddaniem instalacji do uŝytku naleŝy sprawdzić droŝność kanałów wentylacji grawitacyjnej. Instalację wewnątrz budynku wykonać z rur stalowych łączonych przez spawanie, zabezpieczonych antykorozyjnie. Dopuszcza się zastosowanie za gazomierzami rur miedzianych twardych wg norm niemieckich DIN 1786 lub DIN 1787 łączonych lutem twardym. Przewody gazowe prowadzone będą zgodnie z rysunkiem po ścianach wewnętrznych. Zabronione jest stosowanie rur miedzianych na zewnątrz budynku oraz przed gazomierzem. Przewody gazowe usytuować zgodnie z rysunkiem w sposób zapewniający bezpieczeństwo uŝytkowania innych instalacji stanowiących wyposaŝenie budynku. Odległości od przewodów elektrycznych i urządzeń iskrzących winny wynosić min. 10 cm (dla odcinków poziomych) i 2 cm przy skrzyŝowaniach. Przejście przez ścianę wykonać w rurach ochronnych, szczelne ZW lub ZBW wg BN-82/ /52. Układ instalacji oraz dobór średnic podano w części rysunkowej niniejszego opracowania. Przed kotłami grzewczymi zamontować gazowe kurki kulowe mosięŝne, mufowe. Urządzenia gazowe podłączyć do instalacji na stałe za pomocą dwuzłączki, lub długiego gwintu.

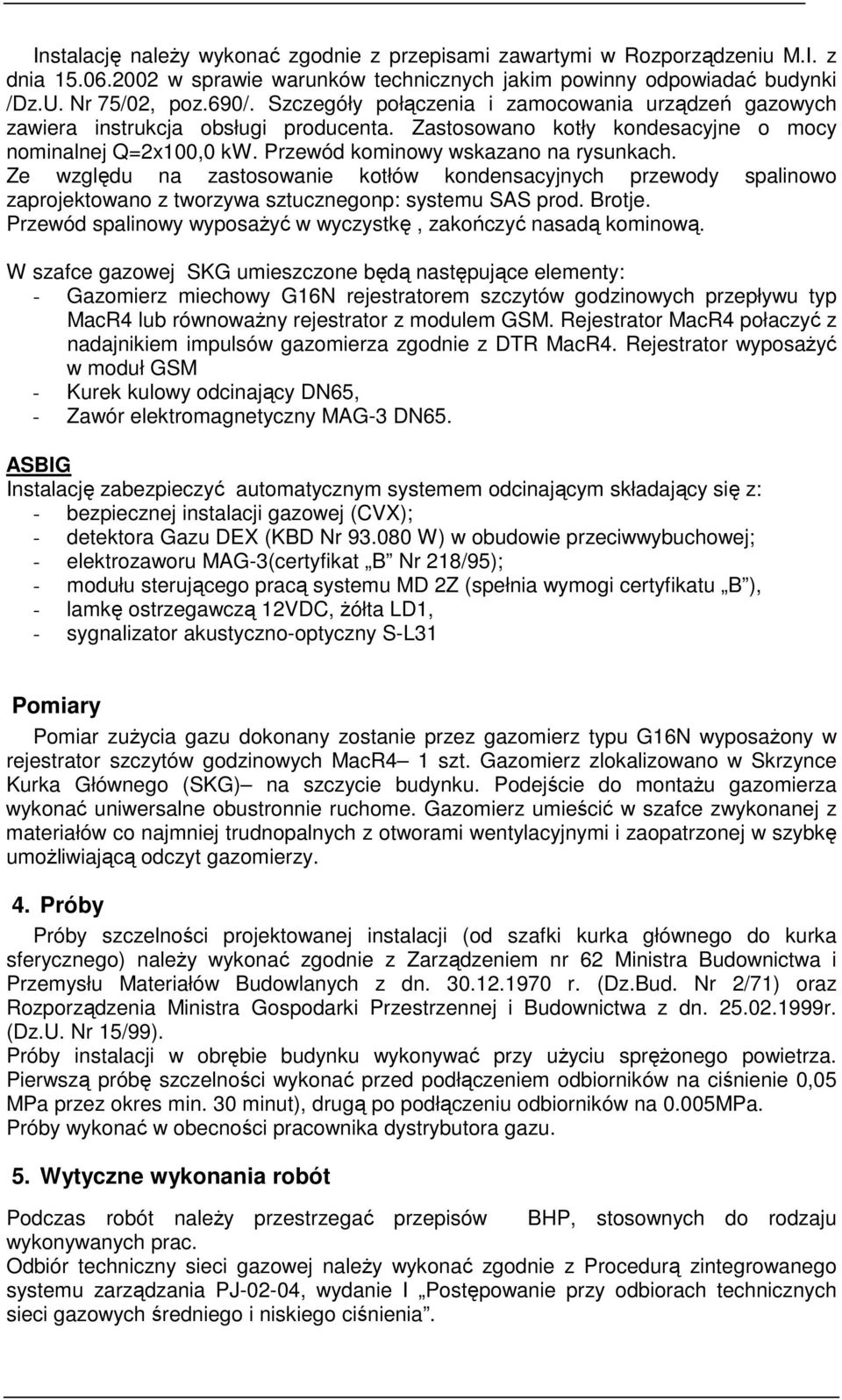

3 Instalację naleŝy wykonać zgodnie z przepisami zawartymi w Rozporządzeniu M.I. z dnia w sprawie warunków technicznych jakim powinny odpowiadać budynki /Dz.U. Nr 75/02, poz.690/. Szczegóły połączenia i zamocowania urządzeń gazowych zawiera instrukcja obsługi producenta. Zastosowano kotły kondesacyjne o mocy nominalnej Q=2x100,0 kw. Przewód kominowy wskazano na rysunkach. Ze względu na zastosowanie kotłów kondensacyjnych przewody spalinowo zaprojektowano z tworzywa sztucznegonp: systemu SAS prod. Brotje. Przewód spalinowy wyposaŝyć w wyczystkę, zakończyć nasadą kominową. W szafce gazowej SKG umieszczone będą następujące elementy: - Gazomierz miechowy G16N rejestratorem szczytów godzinowych przepływu typ MacR4 lub równowaŝny rejestrator z modulem GSM. Rejestrator MacR4 połaczyć z nadajnikiem impulsów gazomierza zgodnie z DTR MacR4. Rejestrator wyposaŝyć w moduł GSM - Kurek kulowy odcinający DN65, - Zawór elektromagnetyczny MAG-3 DN65. ASBIG Instalację zabezpieczyć automatycznym systemem odcinającym składający się z: - bezpiecznej instalacji gazowej (CVX); - detektora Gazu DEX (KBD Nr W) w obudowie przeciwwybuchowej; - elektrozaworu MAG-3(certyfikat B Nr 218/95); - modułu sterującego pracą systemu MD 2Z (spełnia wymogi certyfikatu B ), - lamkę ostrzegawczą 12VDC, Ŝółta LD1, - sygnalizator akustyczno-optyczny S-L31 Pomiary Pomiar zuŝycia gazu dokonany zostanie przez gazomierz typu G16N wyposaŝony w rejestrator szczytów godzinowych MacR4 1 szt. Gazomierz zlokalizowano w Skrzynce Kurka Głównego (SKG) na szczycie budynku. Podejście do montaŝu gazomierza wykonać uniwersalne obustronnie ruchome. Gazomierz umieścić w szafce zwykonanej z materiałów co najmniej trudnopalnych z otworami wentylacyjnymi i zaopatrzonej w szybkę umoŝliwiającą odczyt gazomierzy. 4. Próby Próby szczelności projektowanej instalacji (od szafki kurka głównego do kurka sferycznego) naleŝy wykonać zgodnie z Zarządzeniem nr 62 Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dn r. (Dz.Bud. Nr 2/71) oraz Rozporządzenia Ministra Gospodarki Przestrzennej i Budownictwa z dn r. (Dz.U. Nr 15/99). Próby instalacji w obrębie budynku wykonywać przy uŝyciu spręŝonego powietrza. Pierwszą próbę szczelności wykonać przed podłączeniem odbiorników na ciśnienie 0,05 MPa przez okres min. 30 minut), drugą po podłączeniu odbiorników na 0.005MPa. Próby wykonać w obecności pracownika dystrybutora gazu. 5. Wytyczne wykonania robót Podczas robót naleŝy przestrzegać przepisów BHP, stosownych do rodzaju wykonywanych prac. Odbiór techniczny sieci gazowej naleŝy wykonać zgodnie z Procedurą zintegrowanego systemu zarządzania PJ-02-04, wydanie I Postępowanie przy odbiorach technicznych sieci gazowych średniego i niskiego ciśnienia.

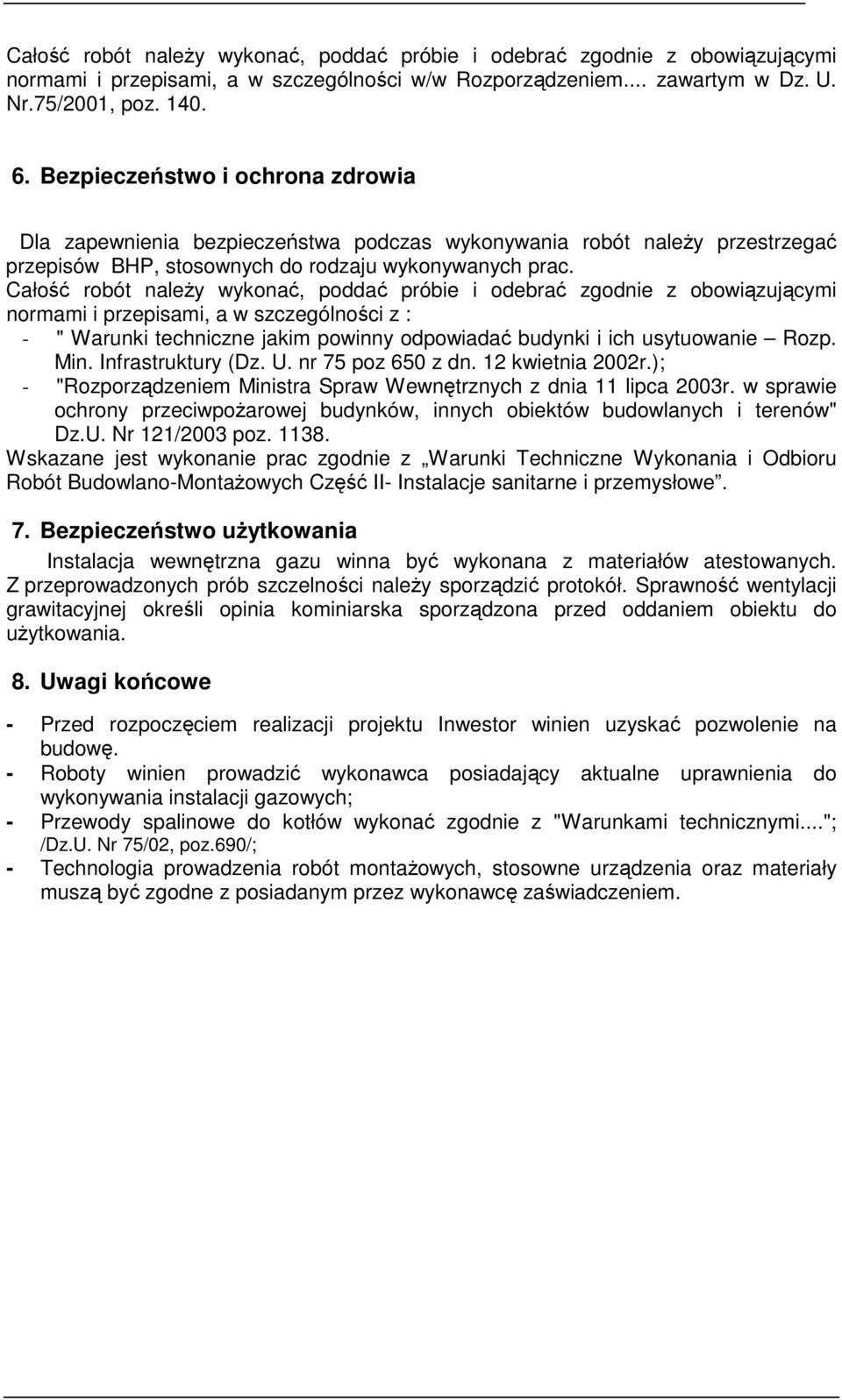

4 Całość robót naleŝy wykonać, poddać próbie i odebrać zgodnie z obowiązującymi normami i przepisami, a w szczególności w/w Rozporządzeniem... zawartym w Dz. U. Nr.75/2001, poz Bezpieczeństwo i ochrona zdrowia Dla zapewnienia bezpieczeństwa podczas wykonywania robót naleŝy przestrzegać przepisów BHP, stosownych do rodzaju wykonywanych prac. Całość robót naleŝy wykonać, poddać próbie i odebrać zgodnie z obowiązującymi normami i przepisami, a w szczególności z : - " Warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie Rozp. Min. Infrastruktury (Dz. U. nr 75 poz 650 z dn. 12 kwietnia 2002r.); - "Rozporządzeniem Ministra Spraw Wewnętrznych z dnia 11 lipca 2003r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów" Dz.U. Nr 121/2003 poz Wskazane jest wykonanie prac zgodnie z Warunki Techniczne Wykonania i Odbioru Robót Budowlano-MontaŜowych Część II- Instalacje sanitarne i przemysłowe. 7. Bezpieczeństwo uŝytkowania Instalacja wewnętrzna gazu winna być wykonana z materiałów atestowanych. Z przeprowadzonych prób szczelności naleŝy sporządzić protokół. Sprawność wentylacji grawitacyjnej określi opinia kominiarska sporządzona przed oddaniem obiektu do uŝytkowania. 8. Uwagi końcowe - Przed rozpoczęciem realizacji projektu Inwestor winien uzyskać pozwolenie na budowę. - Roboty winien prowadzić wykonawca posiadający aktualne uprawnienia do wykonywania instalacji gazowych; - Przewody spalinowe do kotłów wykonać zgodnie z "Warunkami technicznymi..."; /Dz.U. Nr 75/02, poz.690/; - Technologia prowadzenia robót montaŝowych, stosowne urządzenia oraz materiały muszą być zgodne z posiadanym przez wykonawcę zaświadczeniem.

5 II. Obliczenia Obliczenia instalacji gazu wykonano wg wzoru Renouardla Odcinek l [m] l z [m] l+lz [m] P OBL. ΣQ [m 3 /h] Q [m 3 /h] d n [mm] dw [mm] R [Pa/m] w [m/s] R(l+l z ) [Pa] 1,2 1,5 3,2 4,7 1 11,61 11, ,6 3,59 3,07 16,9 2,3 10,2 28,9 39,1 2 23,23 23, ,5 0,58 1,70 22,5 gazomierz 50,0 89,4 Straty ciśnienia instalacji wewnętrznej od kurka głównego do kurka sferycznego zamontowanego przy kotle wyniosą 89,4 Pa. III. ZESTAWIENIE ZASTOSOWANYCH URZĄDZEŃ 1. Gazomierz G16N - dostawa PSG Bydgoszcz kpl Rejestrator szczytów przepływu Plum MacR4 - dostawa PSG Bydgoszcz kpl Kurek kulowy gazowy dn 65 szt Kurek kulowy gazowy dn 32 szt Zawór elektromagnetyczny MAG-3 6. Przewody stalowe φ 80- rura ochronna m 1,5 7. Przewody stalowe ø32 - ø65 m wg obmiaru 8. Szafka gazowa SKG szt ASBiG wg projektu kpl. 1
