WYKRYWANIE BŁĘDÓW W UKŁADACH OCHRONY PRZECIWPORAŻENIOWEJ Z WYŁĄCZNIKAMI RÓŻNOCOWO PRĄDOWYMI

Wielkość: px
Rozpocząć pokaz od strony:

Download "WYKRYWANIE BŁĘDÓW W UKŁADACH OCHRONY PRZECIWPORAŻENIOWEJ Z WYŁĄCZNIKAMI RÓŻNOCOWO PRĄDOWYMI"

Transkrypt

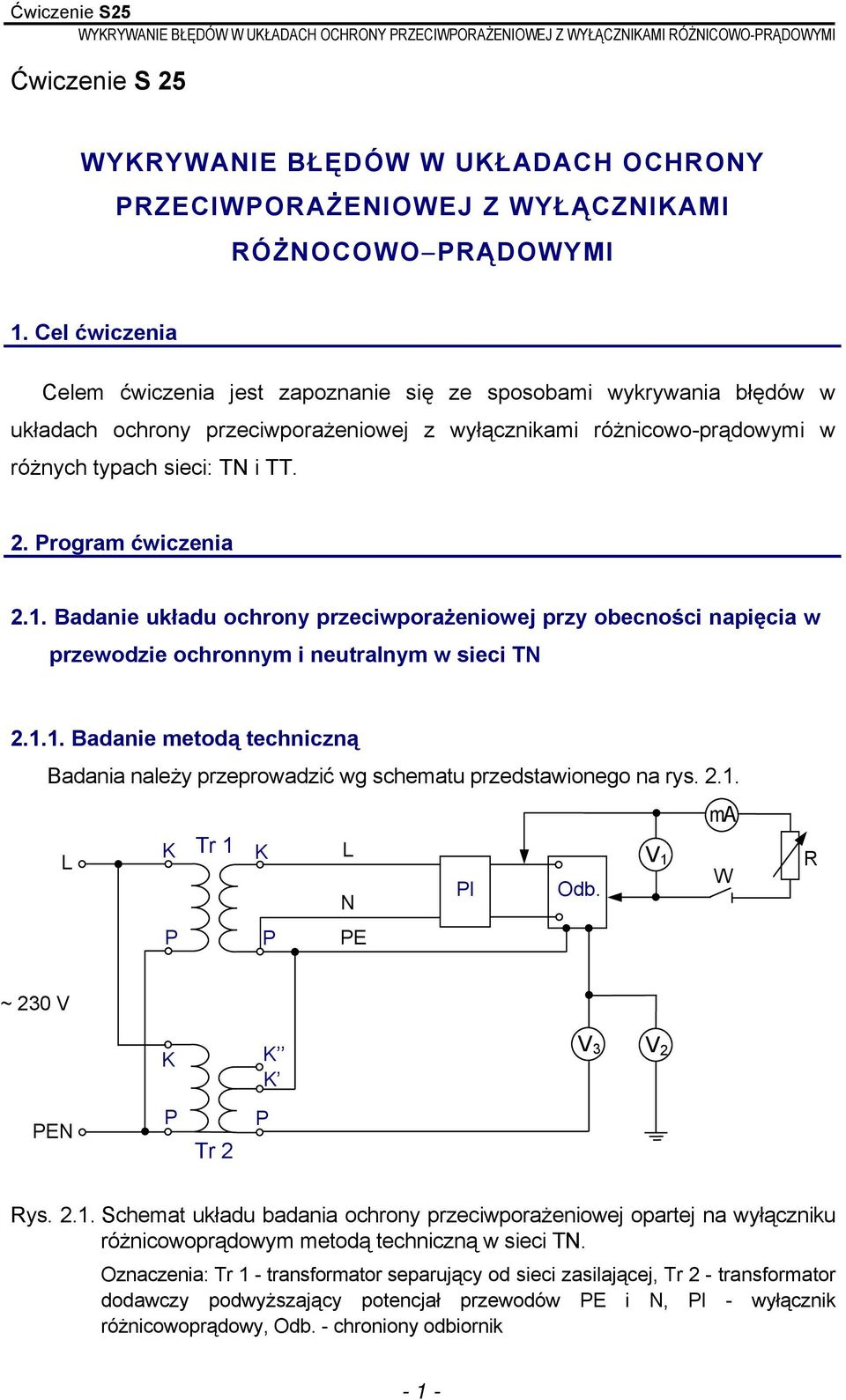

1 Ćwiczenie S 25 WYKRYWANIE BŁĘDÓW W UKŁADACH OCHRONY PRZECIWPORAŻENIOWEJ Z WYŁĄCZNIKAMI RÓŻNOCOWO PRĄDOWYMI 1. Cel ćwiczenia Celem ćwiczenia jest zapoznanie się ze sposobami wykrywania błędów w układach ochrony przeciwporażeniowej z wyłącznikami różnicowo-prądowymi w różnych typach sieci: TN i TT. 2. Program ćwiczenia 2.1. Badanie układu ochrony przeciwporażeniowej przy obecności napięcia w przewodzie ochronnym i neutralnym w sieci TN Badanie metodą techniczną Badania należy przeprowadzić wg schematu przedstawionego na rys ma K Tr 1 K L L V 1 W PI Odb. N P P PE R ~ 230 V K K K V 3 V 2 PEN P Tr 2 P Rys Schemat układu badania ochrony przeciwporażeniowej opartej na wyłączniku różnicowoprądowym metodą techniczną w sieci TN. Oznaczenia: Tr 1 - transformator separujący od sieci zasilającej, Tr 2 - transformator dodawczy podwyższający potencjał przewodów PE i N, PI - wyłącznik różnicowoprądowy, Odb. - chroniony odbiornik - 1 -

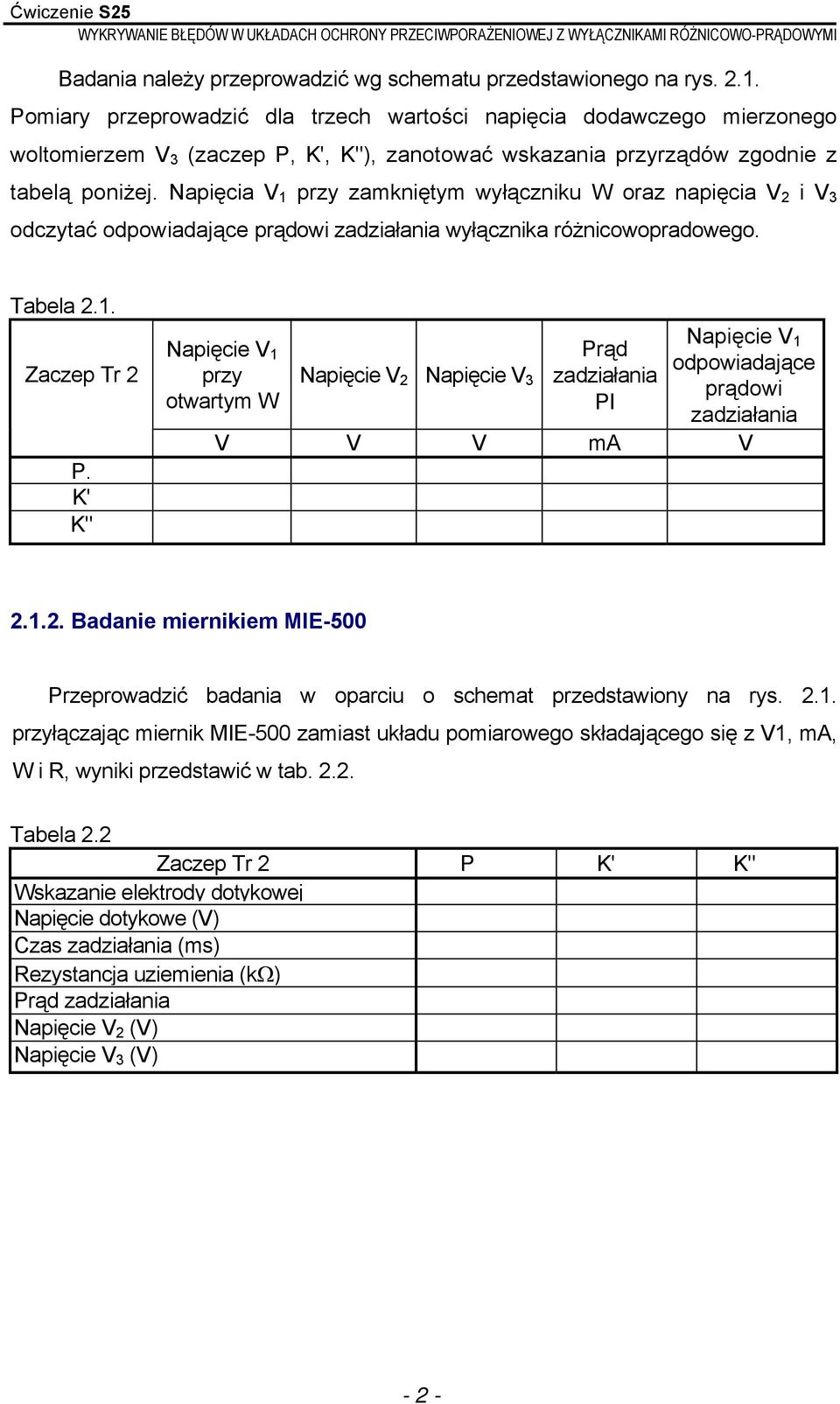

2 Badania należy przeprowadzić wg schematu przedstawionego na rys Pomiary przeprowadzić dla trzech wartości napięcia dodawczego mierzonego woltomierzem V 3 (zaczep P, K', K"), zanotować wskazania przyrządów zgodnie z tabelą poniżej. Napięcia V 1 przy zamkniętym wyłączniku W oraz napięcia V 2 i V 3 odczytać odpowiadające prądowi zadziałania wyłącznika różnicowopradowego. Tabela 2.1. Zaczep Tr 2 P. K' K" Napięcie V 1 przy otwartym W Napięcie V 2 Napięcie V 3 zadziałania Prąd PI Napięcie V 1 odpowiadające prądowi zadziałania V V V ma V Badanie miernikiem MIE-500 Przeprowadzić badania w oparciu o schemat przedstawiony na rys przyłączając miernik MIE-500 zamiast układu pomiarowego składającego się z V1, ma, W i R, wyniki przedstawić w tab Tabela 2.2 Zaczep Tr 2 P K' K" Wskazanie elektrody dotykowej Napięcie dotykowe (V) Czas zadziałania (ms) Rezystancja uziemienia (kω) Prąd zadziałania Napięcie V 2 (V) Napięcie V 3 (V) - 2 -

3 2.2. Badanie układu ochrony przeciwporażeniowej przy obecności napięcia w przewodzie ochronnym i neutralnym w sieci TT Badanie metodą techniczną Badania należy przeprowadzić wg schematu przedstawionego na rys ma K Tr 1 K L L V 1 W PI Odb. N P P R ~ 230 V PEN K P Tr 2 K K P V 3 V 2 Uziom pomocniczy Uziom ochronny Rys Schemat układu badania ochrony przeciwporażeniowej opartej na wyłączniku różnicowoprądowym metodą techniczną w sieci TT. Oznaczenia: Tr 1 - transformator separujący od sieci zasilającej, Tr 2 - transformator dodawczy podwyższający potencjał przewodów PE i N, PI - wyłącznik różnicowoprądowy, Odb. - chroniony odbiornik Badania należy przeprowadzić wg schematu przedstawionego na rys Pomiary przeprowadzić dla trzech wartości napięcia dodawczego mierzonego woltomierzem V 3 (zaczep P, K', K"), zanotować wskazania przyrządów zgodnie z tabelą poniżej. Napięcia V 1 przy zamkniętym wyłączniku W oraz napięcia V 2 i V 3 odczytać odpowiadające prądowi zadziałania wyłącznika różnicowopradowego. Tabela 2.3. Zaczep Tr 2 P. K' K" Napięcie V 1 przy otwartym W Napięcie V 2 Napięcie V 3 zadziałania Prąd PI Napięcie V 1 odpowiadające prądowi zadziałania V V V ma V - 3 -

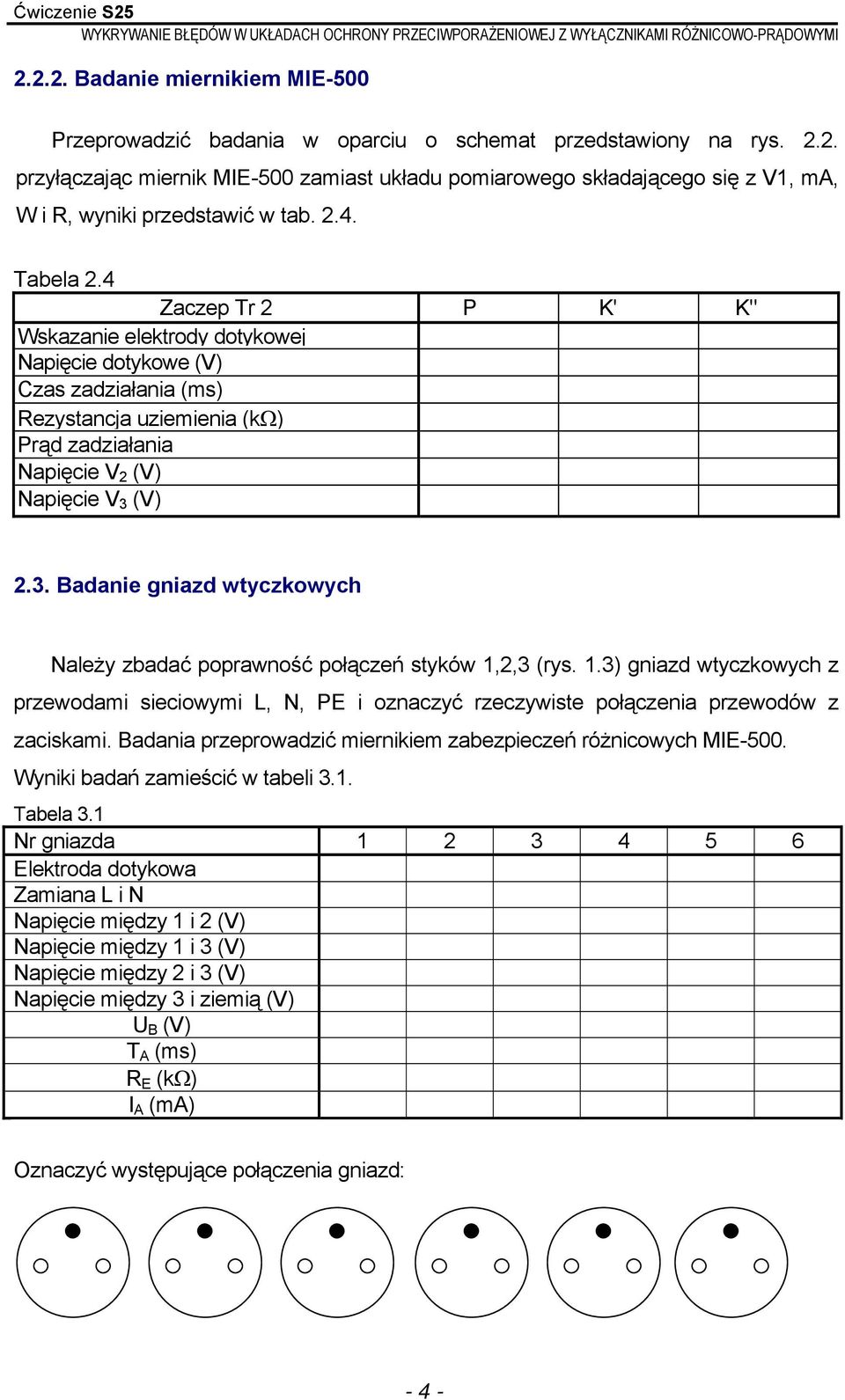

4 Badanie miernikiem MIE-500 Przeprowadzić badania w oparciu o schemat przedstawiony na rys przyłączając miernik MIE-500 zamiast układu pomiarowego składającego się z V1, ma, W i R, wyniki przedstawić w tab Tabela 2.4 Zaczep Tr 2 P K' K" Wskazanie elektrody dotykowej Napięcie dotykowe (V) Czas zadziałania (ms) Rezystancja uziemienia (kω) Prąd zadziałania Napięcie V 2 (V) Napięcie V 3 (V) 2.3. Badanie gniazd wtyczkowych Należy zbadać poprawność połączeń styków 1,2,3 (rys. 1.3) gniazd wtyczkowych z przewodami sieciowymi L, N, PE i oznaczyć rzeczywiste połączenia przewodów z zaciskami. Badania przeprowadzić miernikiem zabezpieczeń różnicowych MIE-500. Wyniki badań zamieścić w tabeli 3.1. Tabela 3.1 Nr gniazda Elektroda dotykowa Zamiana L i N Napięcie między 1 i 2 (V) Napięcie między 1 i 3 (V) Napięcie między 2 i 3 (V) Napięcie między 3 i ziemią (V) U B (V) T A (ms) R E (kω) I A (ma) Oznaczyć występujące połączenia gniazd: - 4 -

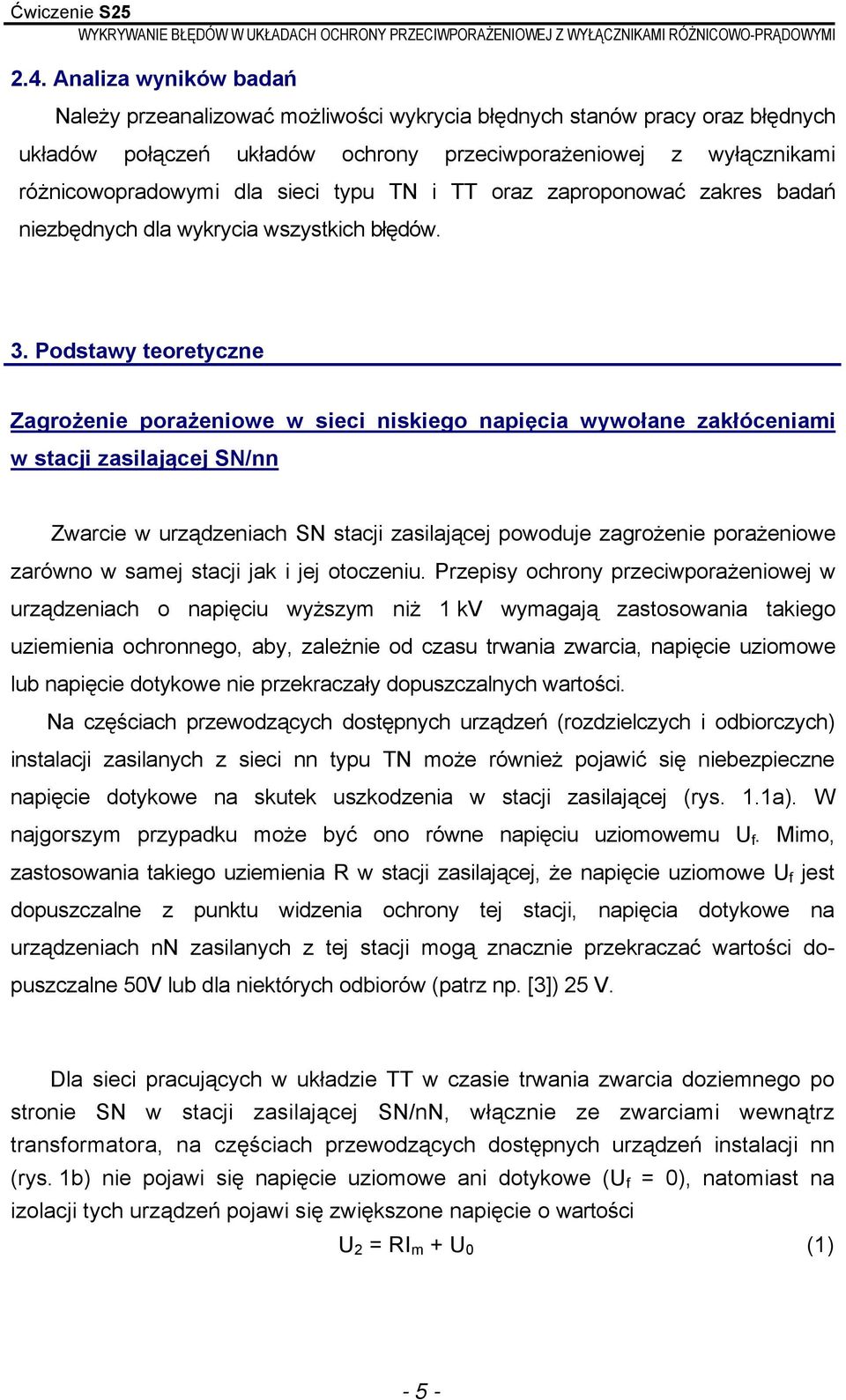

5 2.4. Analiza wyników badań Należy przeanalizować możliwości wykrycia błędnych stanów pracy oraz błędnych układów połączeń układów ochrony przeciwporażeniowej z wyłącznikami różnicowopradowymi dla sieci typu TN i TT oraz zaproponować zakres badań niezbędnych dla wykrycia wszystkich błędów. 3. Podstawy teoretyczne Zagrożenie porażeniowe w sieci niskiego napięcia wywołane zakłóceniami w stacji zasilającej SN/nn Zwarcie w urządzeniach SN stacji zasilającej powoduje zagrożenie porażeniowe zarówno w samej stacji jak i jej otoczeniu. Przepisy ochrony przeciwporażeniowej w urządzeniach o napięciu wyższym niż 1 kv wymagają zastosowania takiego uziemienia ochronnego, aby, zależnie od czasu trwania zwarcia, napięcie uziomowe lub napięcie dotykowe nie przekraczały dopuszczalnych wartości. Na częściach przewodzących dostępnych urządzeń (rozdzielczych i odbiorczych) instalacji zasilanych z sieci nn typu TN może również pojawić się niebezpieczne napięcie dotykowe na skutek uszkodzenia w stacji zasilającej (rys. 1.1a). W najgorszym przypadku może być ono równe napięciu uziomowemu U f. Mimo, zastosowania takiego uziemienia R w stacji zasilającej, że napięcie uziomowe U f jest dopuszczalne z punktu widzenia ochrony tej stacji, napięcia dotykowe na urządzeniach nn zasilanych z tej stacji mogą znacznie przekraczać wartości dopuszczalne 50V lub dla niektórych odbiorów (patrz np. [3]) 25 V. Dla sieci pracujących w układzie TT w czasie trwania zwarcia doziemnego po stronie SN w stacji zasilającej SN/nN, włącznie ze zwarciami wewnątrz transformatora, na częściach przewodzących dostępnych urządzeń instalacji nn (rys. 1b) nie pojawi się napięcie uziomowe ani dotykowe (U f = 0), natomiast na izolacji tych urządzeń pojawi się zwiększone napięcie o wartości U 2 = RI m + U 0 (1) - 5 -

6 a) Stacja SN/nn U 1 Układ TN U 2 Instalacja nn L1 L2 L3 PEN R U 1 =U 0 U 2 =U 1 =U 0 U f =R I m U f I m b) Stacja SN/nn U 1 Układ TT U 2 Instalacja nn L1 L2 L3 PEN R U 1 =U 0 U 2 = R I m +U 0 U f =0 R A U f I m Rys Napięcia uziomowe i napięcia na izolacji urządzeń stacji SN/nn i urządzeń instalacji zasilanych z sieci nn dla układu TN (a) i TT (b) w czasie trwania zwarcia po stronie SN w stacji SN/nN. Oznaczenia: I m -prąd uziomowy stacji SN/nN płynący na skutek zwarcia po stronie SN w stacji SN/nn; U 1 - napięcie na izolacji urządzeń nn stacji; U2 - napięcie na izolacji urządzeń w instalacjach odbiorczych nn; U o - napięcie fazowe sieci nn; U f - napięcie uziomowe urządzeń odbiorczych nn; R - rezystancja uziemienia stacji SN/nn; R A -rezystancja uziemienia urządzenia odbiorczego Przepisy [1] dopuszczają napięcie na izolacji urządzeń instalacji nn zasilanych z sieci o napięciu znamionowym 380/220 V (U 2dop ) o wartościach 330V dla czasów trwania zagrożenia do 5 s oraz 1080 V dla czasów dłuższych. Napięcia na izolacji - 6 -

7 urządzeń instalacji nn o wartościach dopuszczalnych powstałyby wówczas, gdy napięcie uziomowe stacji zasilającej było RI m = U 2dop + U 0 (2) Wartości tych napięć dla sieci nn o napięciu znamionowym 380/220V wypadają znacznie większe, niż napięcia dopuszczalne z punktu widzenia ochrony przeciwporażeniowej stacji zasilającej SN/nN. Wobec tego ochrona przeciwporażeniowa urządzeń zasilanych z sieci typy TT nie stwarza dodatkowych wymagań w stosunku do uziemienia ochronnego stacji zasilającej. Zadaniem tego ćwiczenia jest m. in. zbadanie napięć uziomowych U f, jakie mogą pojawić się na urządzeniach odbiorczych nn na skutek uszkodzeń w stacji zasilającej SN/nN i ocena możliwości wykrycia tych napięć w trakcie pomiarów miernikami stosowanymi do badania układów ochrony przeciwporażeniowej z wyłącznikami różnicowoprądowymi. Badanie za pomocą mierników zabezpieczeń różnicowoprądowych Obecnie istnieje wiele zagranicznych i krajowych mierników i testerów do badania zabezpieczeń różnicowoprądowych. Najczęściej są to mikroprocesorowe przyrządy pomiarowe mierzące wszystkie istotne parametry obwodów wyposażonych w wyłączniki różnicowoprądowe. Metoda pomiaru oparta jest o przedstawioną na rys. 1 zasadę wykonywania sztucznego zwarcia przez rezystancję o wartości wymuszającej prąd zwarciowy o wartościach rzędu znamionowego prądu różnicowego. Najczęściej przyrządy, według informacji producentów, umożliwiają: przyłączenie do obwodu badanego za pomocą sond ostrzowych lub wtyczki sieciowej, pomiar napięcia sieciowego pomiędzy przewodem fazowym a neutralnym, sprawdzenie poprawności połączeń przewodów L, N i PE w gniazdkach sieciowych, pomiar napięcia dotykowego odniesionego do nominalnego prądu różnicowego wyłącznika I Δn i mierzonego bez wyzwalania wyłącznika, sprawdzenie zadziałania i pomiar czasu zadziałania przy prądzie znamionowym różnicowym, - 7 -

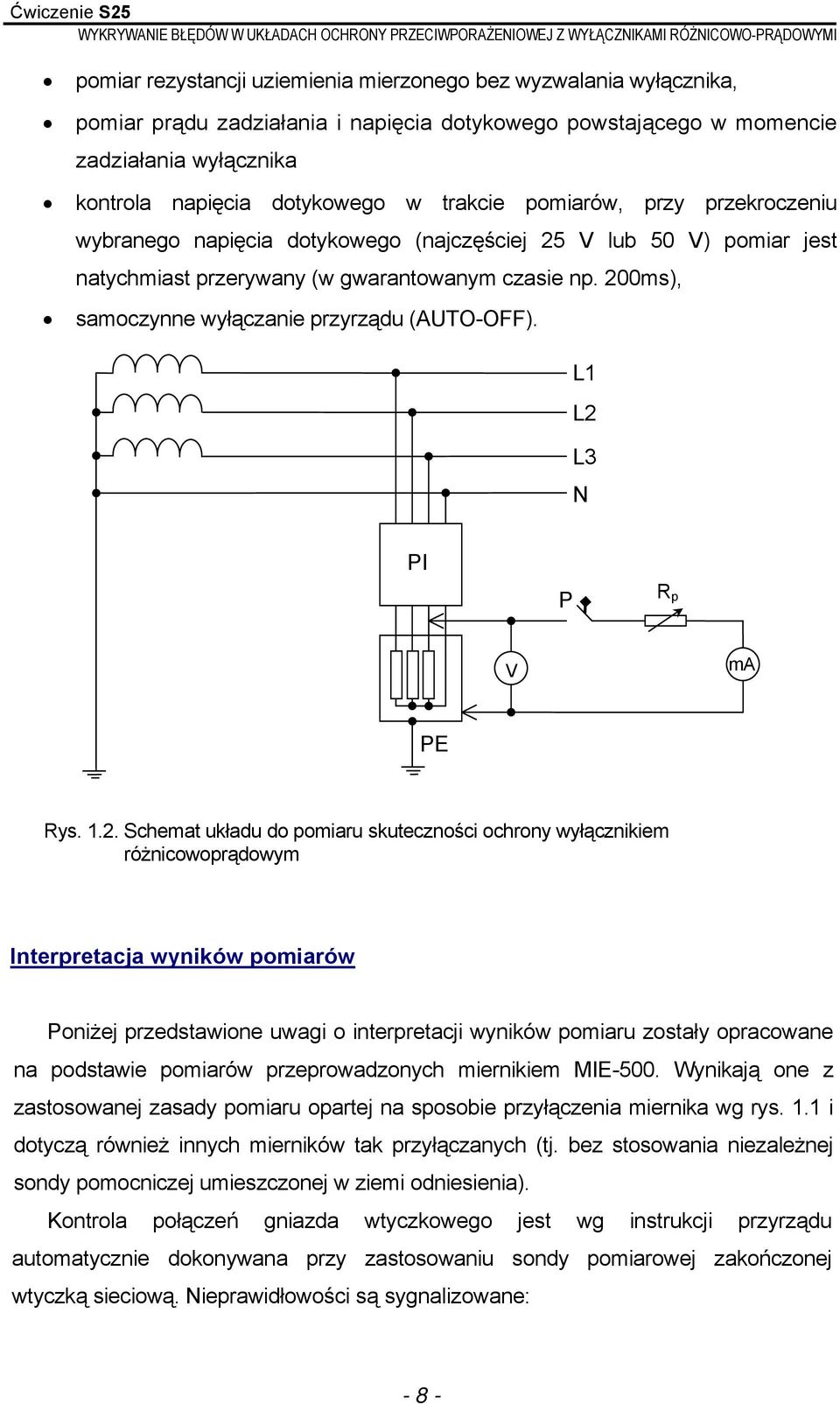

8 pomiar rezystancji uziemienia mierzonego bez wyzwalania wyłącznika, pomiar prądu zadziałania i napięcia dotykowego powstającego w momencie zadziałania wyłącznika kontrola napięcia dotykowego w trakcie pomiarów, przy przekroczeniu wybranego napięcia dotykowego (najczęściej 25 V lub 50 V) pomiar jest natychmiast przerywany (w gwarantowanym czasie np. 200ms), samoczynne wyłączanie przyrządu (AUTO-OFF). L1 L2 L3 N PI P R p V ma PE Rys Schemat układu do pomiaru skuteczności ochrony wyłącznikiem różnicowoprądowym Interpretacja wyników pomiarów Poniżej przedstawione uwagi o interpretacji wyników pomiaru zostały opracowane na podstawie pomiarów przeprowadzonych miernikiem MIE-500. Wynikają one z zastosowanej zasady pomiaru opartej na sposobie przyłączenia miernika wg rys. 1.1 i dotyczą również innych mierników tak przyłączanych (tj. bez stosowania niezależnej sondy pomocniczej umieszczonej w ziemi odniesienia). Kontrola połączeń gniazda wtyczkowego jest wg instrukcji przyrządu automatycznie dokonywana przy zastosowaniu sondy pomiarowej zakończonej wtyczką sieciową. Nieprawidłowości są sygnalizowane: - 8 -

9 napięcie między przewodem fazowym a kołkiem ochronnym poza zakresem pomiarowym ( V) mrugającym symbolem wtyczki, nie podłączony przewód ochronny symbolem PE, napięcie względem ziemi na kołku ochronnym przekraczające 50V przy dotknięciu elektrody dotykowej symbolem PE Rys Oznaczenie zacisków gniazd Niestety, nie wszystkie błędy w gnieździe mogą być w ten sposób wykryte. Poniżej w tab.1.1 zostały przedstawione wyniki badań miernikiem dla gniazd z różnie podłączonymi przewodami. Oznaczenia zacisków gniazd jak na rys Jak widać z tych pomiarów elektrodą dotykową nie zawsze jesteśmy w stania wykryć pełnego napięcia fazowego na bolcu (gniazda 5 i 6). Błędu tego da się uniknąć, jeżeli mierzący będzie miał małą impedancję w stosunku do ziemi, np. jeżeli w trakcie pomiaru palcem jednej ręki będzie dotykać elektrody dotykowej a drugą ręką chwyci np. rurę wodociągową). Poprawność połączenia gniazda wtykowego możemy jedynie ocenić przeprowadzając dodatkowe pomiary czterech napięć (wymienionych w 4 ostatnich wierszach tabeli) między trzema zaciskami gniazda oraz między bolcem (zaciskiem 3) a ziemią. Zmierzenie ostatniego napięcia wymaga zastosowania dodatkowej sondy umieszczonej w ziemi odniesienia, praktycznie wbitej w ziemię w oddaleniu przynajmniej 20 m. od innych uziomów naturalnych i sztucznych

10 Tabela 1.1. Wyniki badania gniazd wtykowych z różnie podłączonymi przewodami do zacisków 1, 2, 3 Nr gniazda Połączenie zacisków z przewodami L N PE N L PE L N L L PE N N PEL PEL L Badanie elektrodą dotykową - - PE Sygnalizacja zamiany L i N Y Y Y Napięcie dotykowe U B (V) <1V <1V <1V <1V <1V <1V Czas zadziałania T A (ms) red red red 9 Rezystancja uziemienia RE (kω) Prąd zadziałania I A (ma) 21 20,7 red red red 21 Napięcie między 1 i 2 (V) UL 230 Napięcie między 1 i 3 (V) 230 UL UL Napięcie między 2 i 3 (V) UL UL 230 UL Napięcie między 3 i ziemią (V) UL UL 231 UL Oznaczenia wg instrukcji obsługi miernika zabezpieczeń różnicowoprądowych typu MIE-500: Y napięcie pomiarowe mieści się w przedziale V, przewód fazowy sieci połączony jest z zaciskiem N miernika red wykonywany pomiar czasu bądź prądu zadziałania nie spowodował wyzwolenia wyłącznika UL wartość mierzonego napięcia nie mieści się w zakresie pomiarowym woltomierza (jest za mała) Zmierzone przyrządem napięcie dotykowe U B w sieci TN nie jest wcale napięciem dotykowym a spadkiem napięcia na pętli zwarcia tj. na impedancjach transformatora zasilającego, przewodu fazowego i przewodu ochronnego przy przepływie prądu znamionowego I Δn (miernik sam przelicza ten spadek mierzony dla prądu 0,4 I Δn, na spadek przy znamionowym prądzie różnicowym I Δn ). Dla gniazd 3,5 i 6 ( z przyłączonymi do zacisków ochronnych przewodami fazowymi) zmierzone napięcie wynosi <1 V, a w rzeczywistości może stanowić nawet pełne napięcie fazowe, o czym świadczy zmierzone napięcie między bolcami a ziemią W sieci TT zmierzone napięcie dotykowe U B można traktować jako napięcie dotykowe, gdy pozostałe impedancje wchodzące w skład pętli zwarcia tj. impedancja transformatora i impedancja przewodu fazowego mają znacznie mniejszą wartość niż rezystancja uziemienia ochronnego. Zmierzona przyrządem rezystancja uziemienia w sieci TN jest rezystancją pętli zwarcia, natomiast w sieci TT można ją traktować jako rezystancję uziemienia, jeżeli rezystancja transformatora zasilającego i przewodu fazowego mają znacznie mniejszą wartość niż rezystancja uziemienia ochronnego
