1 SPIS ZAWARTOŚCI OPRACOWANIA 1. Opis techniczny. 2. Obliczenia techniczne. 3 Zestawienie materiałów. 4. Rysunki. 2

2 1. OPIS TECHNICZNY 1.1 Podstawa opracowania Zlecenie Inwestora Warunki przyłączenia do sieci elektroenergetycznej nr 11/R-2/02632 z dnia r. określone przez ENERGA-OPERATOR S.A. Rejon Dystrybucji w Drawsku Pom. Plan zagospodarowania działki oraz projekt architektoniczny obiektu Obowiązujące normy i przepisy. 1.2 Zakres opracowania Projekt budowlany instalacji elektrycznych obejmuje: układ pomiarowy energii elektrycznej, linię kablową zasilającą projektowany zespół boisk sportowych, linie kablowe oświetlenia boisk, projekt rozdzielnicy głównej RG, instalację elektryczną budynku zaplecza technicznego obiektu, instalację odgromową. 1.3 Przyłącze energetyczne Zgodnie z warunkami przyłączenia wydanymi przez ENERGA-Operator S.A. Rejon Dystrybucji w Drawsku Pom. zasilanie zespołu boisk sportowych odbywać się będzie z istniejącej linii kablowej 0,4kV o przekroju YAKY 4x120mm2, wyprowadzonej ze stacji transformatorowej Ostrowice SZKOŁA. Na granicy działek zespołu boisk sportowych zabudowana zostanie szafka kablowa SZK-2 z układem pomiarowym. Przebudowa istniejącej linii kablowej poprzez wykonanie tzw. wcinki dokonana zostanie zgodnie z projektem, stanowiącym odrębne opracowanie, realizowane kosztem i staraniem poniesionym przez lokalnego Dystrybutora ENERGA Operator S.A. Zasilanie projektowanego zespołu boisk sportowych wykonane będzie linią kablową zalicznikową ze złącza kablowego SZK-2+ TP-2. 3

3 1.4 Układ pomiarowy Zaprojektowano bezpośredni układ pomiarowy energii czynnej za pomocą licznika typu C 52A 3x220/380 V -10 (40) A zainstalowanego w szafce pomiarowo-rozdzielczej typu SZK-2+TP-2 zlokalizowanej na granicy działek zespołu Boisk Sportowych. Zabezpieczenia przedlicznikowe wkładki WT-1T 32 A. 1.5 Linia kablowa zasilająca obiekt Zespół boisk sportowych zasilany będzie linią kablową o przekroju YKY 5 x 16 mm 2 wyprowadzoną z szafki kablowej SZK-2+TP-2. Lokalizacja szafki kablowej oraz trasa projektowanej linii pokazana jest na rys. nr E-1. Projektowany kabel należy wprowadzić do rozdzielnicy głównej RG, zgodnie ze schematem przedstawionym na rys. nr E-2. Równolegle z projektowaną linią kablową w wykopie należy ułożyć uziom powierzchniowy bednarką Fe/Zn 25 x 4 mm Oświetlenie podstawowe zespołu boisk Oświetlenie zespołu boisk zaprojektowano na bazie standardowego opracowania firmy PHILIPS dla boisk typu ORLIK. Dobrano oprawy typu MVP 506 A/59 ze źródłami światła HPI-TP 250W SGR, zainstalowane na masztach stalowych o profilu stożkowym i wysokości h = 9 m. Zaprojektowano maszty typu CC 9m 60/186/3 produkcji EURO-POLES Konin lub zamiennie słupy typu ANTARES P76 wysokości h = 9 m produkcji VALMONT Siedlce. Poprzeczniki do projektorów typu T oraz typu H. Boisko do piłki nożnej oświetlane będzie 16 projektorami. Na masztach zlokalizowanych w narożach boiska należy zainstalować po 3 szt. projektorów, natomiast na masztach zlokalizowanych na linii środkowej boiska po 2 szt. projektorów. Boisko wielofunkcyjne oświetlane będzie 8 projektorami na czterech masztach zlokalizowanych w narożach boiska ( w tym dwa maszty M4 i M5 wspólne dla obu boisk) z zainstalowanymi na tychże masztach po 2 szt. projektorami. Średnie natężenie oświetlenia wynosi: dla boiska piłki nożnej 83,0 Lx; dla boiska wielofunkcyjnego 130,0 Lx. 4

4 Zasilanie instalacji oświetleniowej boisk zaprojektowano obwodami kablowymi o przekroju YKY 5x16 mm 2, po dwa obwody dla każdego z boisk. Trasy projektowanych obwodów oświetleniowych oraz lokalizację masztów oświetleniowych pokazano na rys. nr E-1. Obwody kablowe oświetlenia boisk na odcinku od masztu M4 do masztu M5 należy układać w rurach ochronnych typu Arot o przekroju ø 70 mm. Kable oświetleniowe poszczególnych obwodów należy wprowadzić do wnęk słupowych. Połączenia żył kablowych z przewodami zasilającymi oprawy oświetleniowe wykonać za pomocą złącz typu IZK-2. Każdą oprawę zainstalowaną na poszczególnych masztach należy zasilić oddzielnym obwodem z kolejnych faz - przewodem YDY 3x2,5 mm2; zabezpieczenie każdej z opraw wykonać poprzez złącze IZK-2-01 z wkładką bezpiecznikową typu gg 6 A. Schemat linii kablowych oświetlenia boisk pokazano na rys. nr E-2. Układ sterowania oświetleniem zewnętrznym boisk zaprojektowano w rozdzielnicy głównej RG, zainstalowanej w budynku zaplecza technicznego. Przyjęto ręczny sposób załączania i wyłączania poszczególnych obwodów oświetleniowych. Tablicę TO sterowania oświetleniem umieszczono w pomieszczeniu trenera. Schemat tablicy przedstawiono na rys. nr E Oświetlenie nocne zespołu boisk Oświetlenie nocne zespołu boisk realizowane będzie za pomocą 2 szt. opraw sodowych typu SGS 103/70 W zainstalowanych na masztach oświetleniowych M-6 i M-8. Konstrukcje wraz z wysięgnikami do opraw SGS 103/70 W zainstalowane na masztach M-6 i M-8 należy zamontować na wysokości 7 m. Projektowane latarnie oświetlenia nocnego zasilane będą obwodami kablowymi o przekroju YKY 5x6,0 mm2. Trasy oraz schemat projektowanych obwodów pokazano odpowiednio na rys. nr E-1 i E-2. Zaprojektowano ręczny bądź automatyczny tryb pracy oświetlenia. W trybie normalnym funkcja sterowania oświetleniem nocnym będzie realizowana poprzez programator cyfrowy typu PS-02 firmy AUTOMATEX. Schemat sterowania przedstawiono na rys. nr E Rozdzielnica główna RG Rozdzielnicę RG zaprojektowano na bazie rozdzielnicy typu RBP-3x20 oraz osprzętu firmy FAEL. Rozdzielnicę montować na wysokości dolnej krawędzi 1,3 m od posadzki. Opisy obwodów należy wykonać na drzwiczkach od strony wewnętrznej. Schemat ideowy oraz montażowy rozdzielnicy przedstawiono na rys. nr E-2 i E-3 5

5 1.9 Instalacja oświetleniowa Całość instalacji oświetleniowej należy wykonać w korytkach instalacyjnych przewodami YDYp o przekrojach 3x1,5mm 2 i 4x1,5mm 2 o wzmocnionej izolacji 400/750 V. Rzut instalacji oświetleniowej przedstawiono na rys. E-4. Na tymże rysunku podano typy i moc projektowanych opraw. We wszystkich pomieszczeniach projektowanego budynku zaplecza należy stosować osprzęt rozgałęźny oraz łącznikowy bryzgoszczelny. Wyłączniki we wszystkich pomieszczeniach montować na wysokości 1,4 m. Oświetlenie pomieszczenia nr 4 załączane będzie czujnikiem ruchu, sterującym także instalację wentylacyjną. Zaprojektowano również możliwość ręcznego załączania oświetlenia. W pomieszczeniach nr 3, 4 oraz 6-9 zaprojektowano wentylację wywiewną za pomocą wentylatorów ściennych typu M-150 (pom. 6 i 9) oraz EDM-100 w pozostałych pomieszczeniach. Zasilanie wentylatorów wykonać przewodami YDYp 3x1,5mm 2 Sterowanie wentylacji realizowane będzie poprzez czujniki ruchu typu DR 06W oraz wyłączniki oświetlenia. Dodatkowo w pomieszczeniach 6 i 9 zaprojektowano tryb ręcznego sterowania (wyłącznikami instalacyjnymi) w celu umożliwienia doraźnego przewietrzania pomieszczeń Instalacja gniazd wtykowych Instalację gniazd wtykowych 1-faz. w pomieszczeniach nr 2 i 5 zaprojektowano przewodem YDYp 3x1,5 mm 2, o izolacji 400/750V układanymi w korytkach instalacyjnych. Obwody gniazd wtykowych zasilających podgrzewacze wody oraz grzejniki wnętrzowe należy wykonać przewodami YDYp 3x2,5 mm 2. We wszystkich pomieszczeniach projektowanego budynku zaplecza należy stosować osprzęt rozgałęźny oraz gniazda wtykowe bryzgoszczelne. Gniazda wtykowe montować na wysokości 0,3 m od powierzchni podłóg. Gniazda wtykowe obwodów zasilających podgrzewacze wody montować na wysokości 1,2 m. Schemat instalacji, lokalizację gniazd przedstawiono na rzucie instalacji oraz schemacie ideowym głównym - rys. nr E-2 i E Przepompownia ścieków Zasilanie urządzeń przepompowni ścieków zaprojektowano obwodem kablowym o przekroju YKY 5x6,0 mm2 wyprowadzonym z rozdzielnicy RG. Trasę obwodu kablowego 6

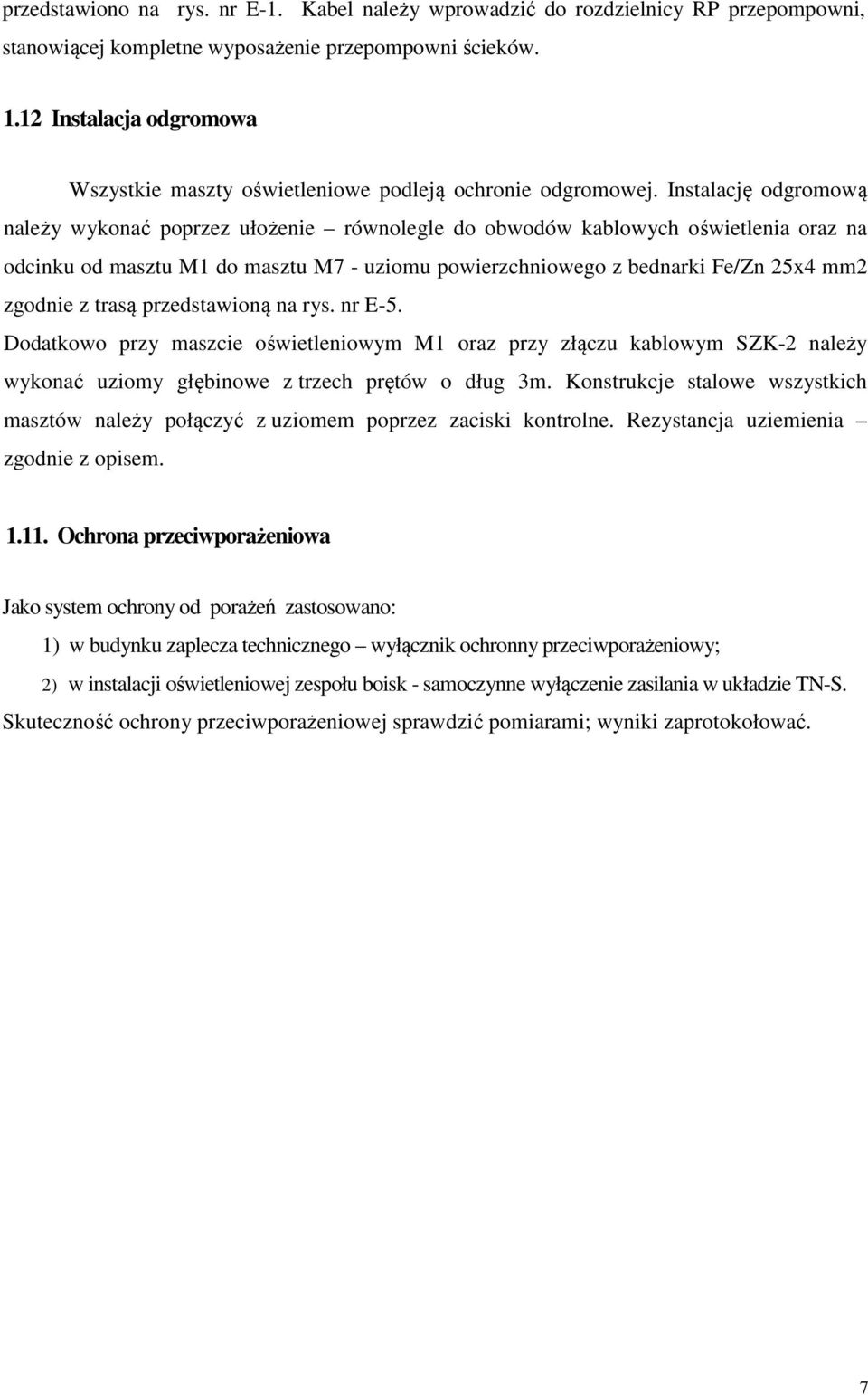

6 przedstawiono na rys. nr E-1. Kabel należy wprowadzić do rozdzielnicy RP przepompowni, stanowiącej kompletne wyposażenie przepompowni ścieków Instalacja odgromowa Wszystkie maszty oświetleniowe podleją ochronie odgromowej. Instalację odgromową należy wykonać poprzez ułożenie równolegle do obwodów kablowych oświetlenia oraz na odcinku od masztu M1 do masztu M7 - uziomu powierzchniowego z bednarki Fe/Zn 25x4 mm2 zgodnie z trasą przedstawioną na rys. nr E-5. Dodatkowo przy maszcie oświetleniowym M1 oraz przy złączu kablowym SZK-2 należy wykonać uziomy głębinowe z trzech prętów o dług 3m. Konstrukcje stalowe wszystkich masztów należy połączyć z uziomem poprzez zaciski kontrolne. Rezystancja uziemienia zgodnie z opisem Ochrona przeciwporażeniowa Jako system ochrony od porażeń zastosowano: 1) w budynku zaplecza technicznego wyłącznik ochronny przeciwporażeniowy; 2) w instalacji oświetleniowej zespołu boisk - samoczynne wyłączenie zasilania w układzie TN-S. Skuteczność ochrony przeciwporażeniowej sprawdzić pomiarami; wyniki zaprotokołować. 7

7 2. OBLICZENIA TECHNICZNE 2.1 Moc zainstalowana 1) Budynek zaplecza Instalacja oświetleniowa 1,5 kw Instalacja gniazd wtykowych 1-faz. 1,0 kw Ogrzewanie pomieszczeń 10,0 kw Podgrzewacze wody 9,4 kw Wentylacja wyciągowa 0,6 kw Przepompownia ścieków 2,5 kw RAZEM - Pi 25,0 kw 2) Oświetlenie podstawowe zespołu boisk Boisko główne 16 x 0,325 kw 5,20 kw Boisko wielofunkcyjne 8 x 0,325kW 2,60 kw RAZEM - Pi 7,80 kw 3) Oświetlenie nocne zespołu boisk Oprawy SGS 103/70W 2 szt. RAZEM - Pi 0,20 kw 0,20 kw 2.2 Moc obliczeniowa Przyjęto: - dla budynku zaplecza współczynnik jednoczesności kj = 0,50 - współczynnik mijania się szczytów mocy ki = 0,80 Po = (25,0 x 0,5) + 7,80 + 0,20 x 0,80 = 16,27 kw Prąd obliczeniowy Io = 16270/1,73x400x0,9 = 26,12 A Dobrano zabezpieczenia główne przedlicznikowe wkładki WT-1T 32 A; 8

8 2.3 Spadki napięć 1) Linia kablowa 0,4 kv istniejąca: Kabel YAKY 4x120 mm2 dł. 400 m du% = 100*16270*400/35*120* = 0,97% 2) Przyłącze kablowe: Kabel YKY 5x16,0 mm2 dł. 30 m du% = 100*16270*30/57*16* = 0,33% 3) Obwód oświetleniowy nr 1zasilający boisko główne: Kabel YKY 5x16,0 mm2 dł. 150 m Moc P = 2,60 kw du% = 100*2600*150/57*16* = 0,27% Łączny spadek napięcia w obwodzie zewnętrznym i instalacji wynosi i jest mniejszy od dopuszczalnego. duł% = 0,97 + 0,33 + 0,27 = 1,57% < 5% 2.4 Impedancja pętli zwarciowej Transformator o mocy Sn = 250 kva Zt = 0,029 Oma Linia kablowa 0,4 kv o przekroju YAKY 4x120 mm2 dł. 400 m Zl = 0,208 Oma Linia kablowa YKY 5*16 mm2 dł = 180 m Zk = 0,439 Oma Impedancja pętli zwarciowej Zs = 0,029+0, ,439 = 0,676 Oma Miejsce zwarcia 1) Maszt oświetleniowy M-1 Prąd zwarcia Izw = 230/0,676 = 340,24 A > k*in = 5* 16 = 80 A Ochrona przeciwporażeniowa skuteczna. 9

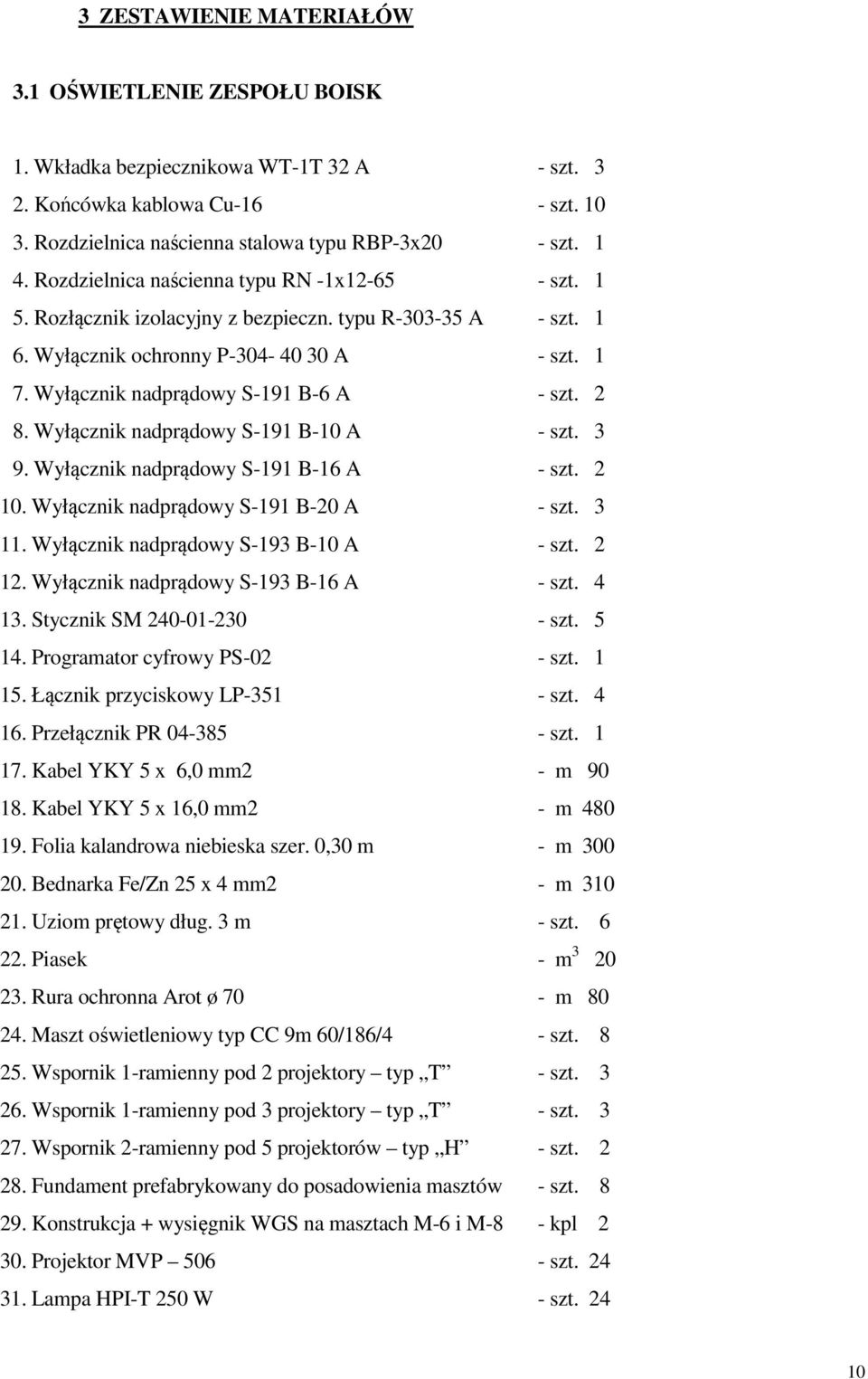

9 3 ZESTAWIENIE MATERIAŁÓW 3.1 OŚWIETLENIE ZESPOŁU BOISK 1. Wkładka bezpiecznikowa WT-1T 32 A - szt Końcówka kablowa Cu-16 - szt Rozdzielnica naścienna stalowa typu RBP-3x20 - szt Rozdzielnica naścienna typu RN -1x szt Rozłącznik izolacyjny z bezpieczn. typu R A - szt Wyłącznik ochronny P A - szt Wyłącznik nadprądowy S-191 B-6 A - szt Wyłącznik nadprądowy S-191 B-10 A - szt Wyłącznik nadprądowy S-191 B-16 A - szt Wyłącznik nadprądowy S-191 B-20 A - szt Wyłącznik nadprądowy S-193 B-10 A - szt Wyłącznik nadprądowy S-193 B-16 A - szt Stycznik SM szt Programator cyfrowy PS-02 - szt Łącznik przyciskowy LP szt Przełącznik PR szt Kabel YKY 5 x 6,0 mm2 - m Kabel YKY 5 x 16,0 mm2 - m Folia kalandrowa niebieska szer. 0,30 m - m Bednarka Fe/Zn 25 x 4 mm2 - m Uziom prętowy dług. 3 m - szt Piasek - m Rura ochronna Arot ø 70 - m Maszt oświetleniowy typ CC 9m 60/186/4 - szt Wspornik 1-ramienny pod 2 projektory typ T - szt Wspornik 1-ramienny pod 3 projektory typ T - szt Wspornik 2-ramienny pod 5 projektorów typ H - szt Fundament prefabrykowany do posadowienia masztów - szt Konstrukcja + wysięgnik WGS na masztach M-6 i M-8 - kpl Projektor MVP szt Lampa HPI-T 250 W - szt

10 32. Przewód YDY 3x2,5 mm2 - m Złącze IZK-2-01 zabezpieczeniowe - szt Złącze IZK szt Złącze IZK szt Wkładka bezpiecznikowa typu gg-6 A - szt Oprawa oświetleniowa SGS-103/70 W - szt Lampa sodowa SON-T PIA PLUS 70 W - szt Przewód YDYp 3x1,5 mm2 - m Złącze IZK-2-01 zabezpieczeniowe - szt Złącze IZK szt Złącze IZK szt INSTALACJA ELEKTRYCZNA BUDYNKU ZAPLECZA 1. Przewód YDYp 3x1,5 mm2 - m Przewód YDYp 4x1,5 mm2 - m Przewód YDYp 3x2,5 mm2 - m Oprawa świetlówkowa TCW 215 2xTL D36 W - szt Oprawa plafonowa P 06 - szt Czujnik ruchu DR-06 W - szt Wyłącznik 1-bieg. bryzgoszczelny - szt Przełącznik grupowy bryzgoszczelny - szt Puszka rozgałęźna bryzgoszczelna - szt Gniazdo wtykowe 1-faz. 10A/Z bryzg. - szt Korytka instalacyjne - m 50 11

11 KOLEJNOŚĆ FAZ ZASILANIA PROJEKTORÓW OŚWIETLENIA BOISK I. BOISKO GŁÓWNE 1. Maszt nr M-1 fazy L1; L2; L3 2. Maszt nr M-2 fazy L1; L2 3. Maszt nr M-3 fazy L1; L2; L3 4. Maszt nr M-4 fazy L1; L2; L3 5. Maszt nr M-5 fazy L1; L3 6. Maszt nr M-6 fazy L1; L2; L3 II. BOISKO WIELOFUNKCYJNE 1. Maszt nr M-4 fazy L2; L3 2. Maszt nr M-5 fazy L1; L2 3. Maszt nr M-6 fazy L1; L3 4. Maszt nr M-7 fazy L2; L3 12
