1 Uwagi i decyzje czynników kontroli oraz zatwierdzenia dokumentacji.

2 1. Spis zawartości 2. Załączniki 2.1. Oświadczenie projektanta 2.2. Kserokopia uprawnień 2.3. Kserokopia przynależności do izby inżynierów 3. Opis techniczny 3.1. Podstawa prawna 3.2. Przedmiot i zakres opracowania 3.3. Podstawa opracowania 3.4. Opis projektowany rozwiązań Zasilanie obiektu Szafa Sterowania Oświetleniem Sposób ułożenia kabli Oznaczenia linii kablowych oświetlenia Oświetlenie bieżni lekkoatletycznej Zasilanie słupów oświetleniowych Słupy oświetleniowe Oprawy Zasypywanie słupów oświetleniowych Instalacja przeciwporażeniowa Osprzęt kablowy Kontrola wykonywanych prac, próby i pomiary końcowe Obliczenia techniczne spadek napięcia w obwodach oświetleniowych Ochrona przed porażeniem prądem elektrycznym 4. Uwagi końcowe 5. BIOZ 6. Obliczenia oświetlenia bieżni lekkoatletycznej 7. Rysunki 7.1. Projekt zagospodarowania terenu Rys Schemat zasilania Rys.2

3 2.1. Oświadczenie projektanta: Szczecin, Oświadczenie Zgodnie z art.20 ust.4 ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz.U nr 0 poz z późniejszymi zmianami), oświadczam, że projekt budowlany: PRZEBUDOWA STADIONU MIEJSKIEGO, Wolin, ul. Spokojna działka nr 118, obręb 4 Wolin sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: mgr inż. Krzysztof Rzeszutko upr. bud.: ZAP/0220/POOE/11 Sprawdzający: mgr inż. Rafał Sitko upr. bud.: ZAP/0109/POOE/12

4 3. Opis techniczny 3.1. Podstawa prawna Podstawę prawną niniejszego opracowania stanowi zlecenie inwestora Przedmiot i zakres opracowania Przedmiotem opracowania jest zewnętrzna instalacja elektryczna 0,4kV przebudowywanego stadionu miejskiego w Wolinie zasilająca oświetlenie zewnętrzne bieżni lekkoatletycznej. Projekt obejmuje wykonanie oświetlenia wraz z szafką sterowania oświetleniem. Szafa sterowania oświetleniem SSO zasilana będzie projektowaną linią kablową 0,4kV typu YAKY 4x16mm 2 z istniejącego złącza kablowego z układem rozliczeniowo pomiarowym wg oddzielnego opracowania. Szafkę sterowniczą SSO oraz projektowane oświetlenie zasilić zgodnie ze schematem zasilania rys Podstawa opracowania Postawę opracowania stanowią: Zbiór norm PN-IEC Instalacje elektryczne w obiektach budowlanych Norma N SEP-E-002 Instalacje elektryczne w obiektach budowlanych. Instalacje elektryczne w obiektach mieszkalnych. Podstawy planowania Norma N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Obowiązujące normy, przepisy, katalogi związane z przedmiotem opracowania 3.4. Opis projektowanych rozwiązań Zasilanie obiektu Projekt obejmuje wykonanie szafki sterowniczej oświetlenia SSO. Szafka SSO zasilana będzie projektowaną linią kablową 0,4kV typu YAKY 4x16mm 2 z istniejącego złącza kablowego z układem rozliczeniowo pomiarowym wg oddzielnego opracowania. W szafie SSO należy dokonać podziały przewodu ochronno-neutralnego PEN na neutralny N i ochronny PE oraz wykonać powiązanie listwy PE z uzbrojeniem fundamentowym tak aby rezystancja uziemienia ochronnego wynosiła R<10Ω Szafa sterowania oświetlenia SSO W celu zasilenia projektowanego oświetlenia bieżni lekkoatletycznej projektuję się zabudowę szafy sterowania oświetleniem SSO. Szafa SSO zasilana będzie z istniejącego złącza kablowego z układem rozliczeniowo pomiarowym wg oddzielnego opracowania kablem typu YAKY 4x16mm 2. Jako zabezpieczenia obwodów w szafie stosować wg schematu zasilania Rys.2. W szafie zastosować ochronniki przeciwprzepięciowe oraz wyłącznik główny typu FR. W szafie SSO należy dokonać podziały przewodu ochronnoneutralnego PEN na neutralny N i ochronny PE oraz wykonać powiązanie listwy PE z uzbrojeniem fundamentowym tak aby rezystancja uziemienia ochronnego wynosiła R<10Ω Sposób ułożenia kabli Kable należy ułożyć w wykonanym wykopie linią falistą (3% długości wykopu) wystarczającym do skompensowania możliwych przesunięć gruntu. Kable na całej długości układać w rurach ochronnych DVK110. Przy wprowadzeniu kabla 0,4kV do szafek rozdzielczych zapas powinien wynosić 2m.

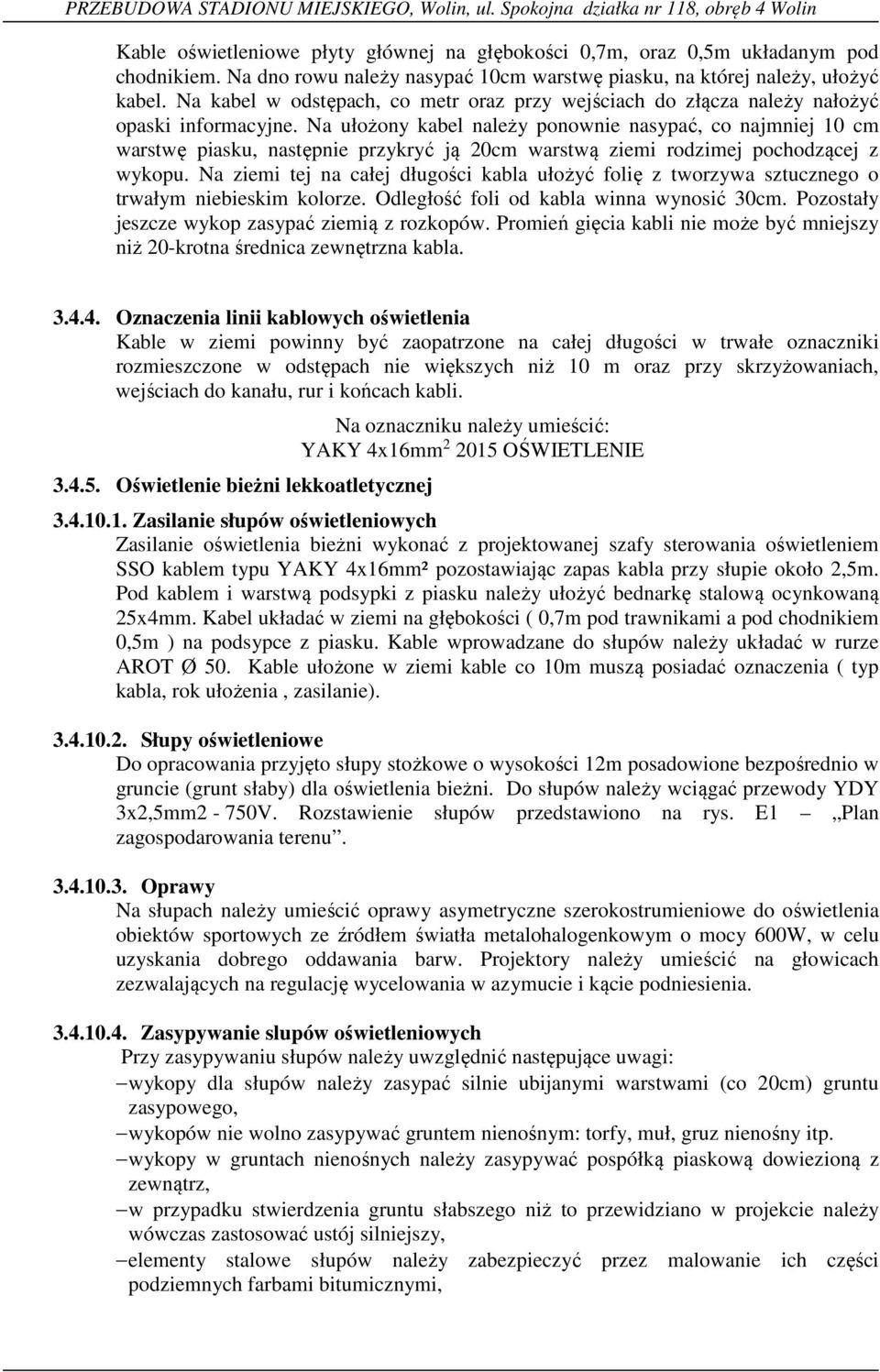

5 Kable oświetleniowe płyty głównej na głębokości 0,7m, oraz 0,5m układanym pod chodnikiem. Na dno rowu należy nasypać 10cm warstwę piasku, na której należy, ułożyć kabel. Na kabel w odstępach, co metr oraz przy wejściach do złącza należy nałożyć opaski informacyjne. Na ułożony kabel należy ponownie nasypać, co najmniej 10 cm warstwę piasku, następnie przykryć ją 20cm warstwą ziemi rodzimej pochodzącej z wykopu. Na ziemi tej na całej długości kabla ułożyć folię z tworzywa sztucznego o trwałym niebieskim kolorze. Odległość foli od kabla winna wynosić 30cm. Pozostały jeszcze wykop zasypać ziemią z rozkopów. Promień gięcia kabli nie może być mniejszy niż 20-krotna średnica zewnętrzna kabla Oznaczenia linii kablowych oświetlenia Kable w ziemi powinny być zaopatrzone na całej długości w trwałe oznaczniki rozmieszczone w odstępach nie większych niż 10 m oraz przy skrzyżowaniach, wejściach do kanału, rur i końcach kabli Oświetlenie bieżni lekkoatletycznej Na oznaczniku należy umieścić: YAKY 4x16mm OŚWIETLENIE Zasilanie słupów oświetleniowych Zasilanie oświetlenia bieżni wykonać z projektowanej szafy sterowania oświetleniem SSO kablem typu YAKY 4x16mm² pozostawiając zapas kabla przy słupie około 2,5m. Pod kablem i warstwą podsypki z piasku należy ułożyć bednarkę stalową ocynkowaną 25x4mm. Kabel układać w ziemi na głębokości ( 0,7m pod trawnikami a pod chodnikiem 0,5m ) na podsypce z piasku. Kable wprowadzane do słupów należy układać w rurze AROT Ø 50. Kable ułożone w ziemi kable co 10m muszą posiadać oznaczenia ( typ kabla, rok ułożenia, zasilanie) Słupy oświetleniowe Do opracowania przyjęto słupy stożkowe o wysokości 12m posadowione bezpośrednio w gruncie (grunt słaby) dla oświetlenia bieżni. Do słupów należy wciągać przewody YDY 3x2,5mm2-750V. Rozstawienie słupów przedstawiono na rys. E1 Plan zagospodarowania terenu Oprawy Na słupach należy umieścić oprawy asymetryczne szerokostrumieniowe do oświetlenia obiektów sportowych ze źródłem światła metalohalogenkowym o mocy 600W, w celu uzyskania dobrego oddawania barw. Projektory należy umieścić na głowicach zezwalających na regulację wycelowania w azymucie i kącie podniesienia Zasypywanie slupów oświetleniowych Przy zasypywaniu słupów należy uwzględnić następujące uwagi: wykopy dla słupów należy zasypać silnie ubijanymi warstwami (co 20cm) gruntu zasypowego, wykopów nie wolno zasypywać gruntem nienośnym: torfy, muł, gruz nienośny itp. wykopy w gruntach nienośnych należy zasypywać pospółką piaskową dowiezioną z zewnątrz, w przypadku stwierdzenia gruntu słabszego niż to przewidziano w projekcie należy wówczas zastosować ustój silniejszy, elementy stalowe słupów należy zabezpieczyć przez malowanie ich części podziemnych farbami bitumicznymi,

6 Przewiduje się malowanie: dwukrotnie bitizolem R dwukrotnie bitizolem P w odstępach czasu zapewniających wyschnięcie poprzedniej warstwy, do słupa należy wsypać piasek na wysokość +10cm od poziomu gruntu Instalacja przeciwporażeniowa Jako dodatkową ochronę przeciwporażeniową zastosowano szybkie samoczynne wyłączanie zasilania. Przewód ochronny oznaczyć kolorem żółtozielonym. Przewód neutralny oznaczyć kolorem niebieskim. Oporność uziomu nie może przekraczać 10Ω. Po wykonaniu robót elektrycznych należy wykonać pomiary elektryczne Osprzęt kablowy Kable zostaną zakończone złączami kablowymi IZK-2 dobranymi odpowiednio do przekroi kabli oraz złączami izolowanymi bezpiecznikowymi, złączami izolowanymi fazowym i złączami PEN. Na kablach zastosować głowice termokurczliwe SKE 3M lub równoważne Kontrola wykonywanych prac, próby i pomiary końcowe Po wykonaniu instalacji należy wykonać Oględziny wszystkich elementów instalacji elektrycznej Pomiary rezystancji izolacji Pomiary skuteczności zastosowanej ochrony przeciwporażeniowej Pomiary ciągłości obwodów Powyższe czynności wykonać zgodnie z aktualnymi przepisami i normami Pomiary odbiorcze wykonać zgodnie z normą PN-IEC Obliczenia techniczne spadek napięcia w obwodach oświetleniowych Obliczanie spadku napięcia na odcinku pomiędzy szafą sterowania oświetleniem SSO, a ostatnią lampą w pierwszym obwodzie Σ U%L2=4,68% Obliczanie spadku napięcia na odcinku pomiędzy szafą sterowania oświetleniem SSO, a ostatnią lampą w drugim obwodzie Σ U%L3=6,64% Ochrona przed porażeniem prądem elektrycznym System zasilania typu TN-S. Ochronę podstawową stanowić będzie izolacja robocza przewodów, osprzętu i urządzeń elektrycznych. Jako ochronę dodatkową przyjęto SZYBKIE WYŁĄCZENIE ZASILANIA, stosując w obwodach odbiorczych wyłączniki instalacyjne S300 oraz wyłączniki różnicowo-prądowe o prądzie różnicowym 30mA. Cała instalacja od listwy zaciskowej pracować będzie w systemie TN-S z oddzielną żyłą ochronną PE. Przewód ochronny koloru żółto-zielonego należy prowadzić we wszystkich obwodach i łączyć go z bolcami gniazd wtykowych, metalowymi obudowami i zaciskami ochronnymi stosowanych urządzeń elektrycznych. Przewodu ochronnego nie wolno przerywać ani zabezpieczać zwarciowo.

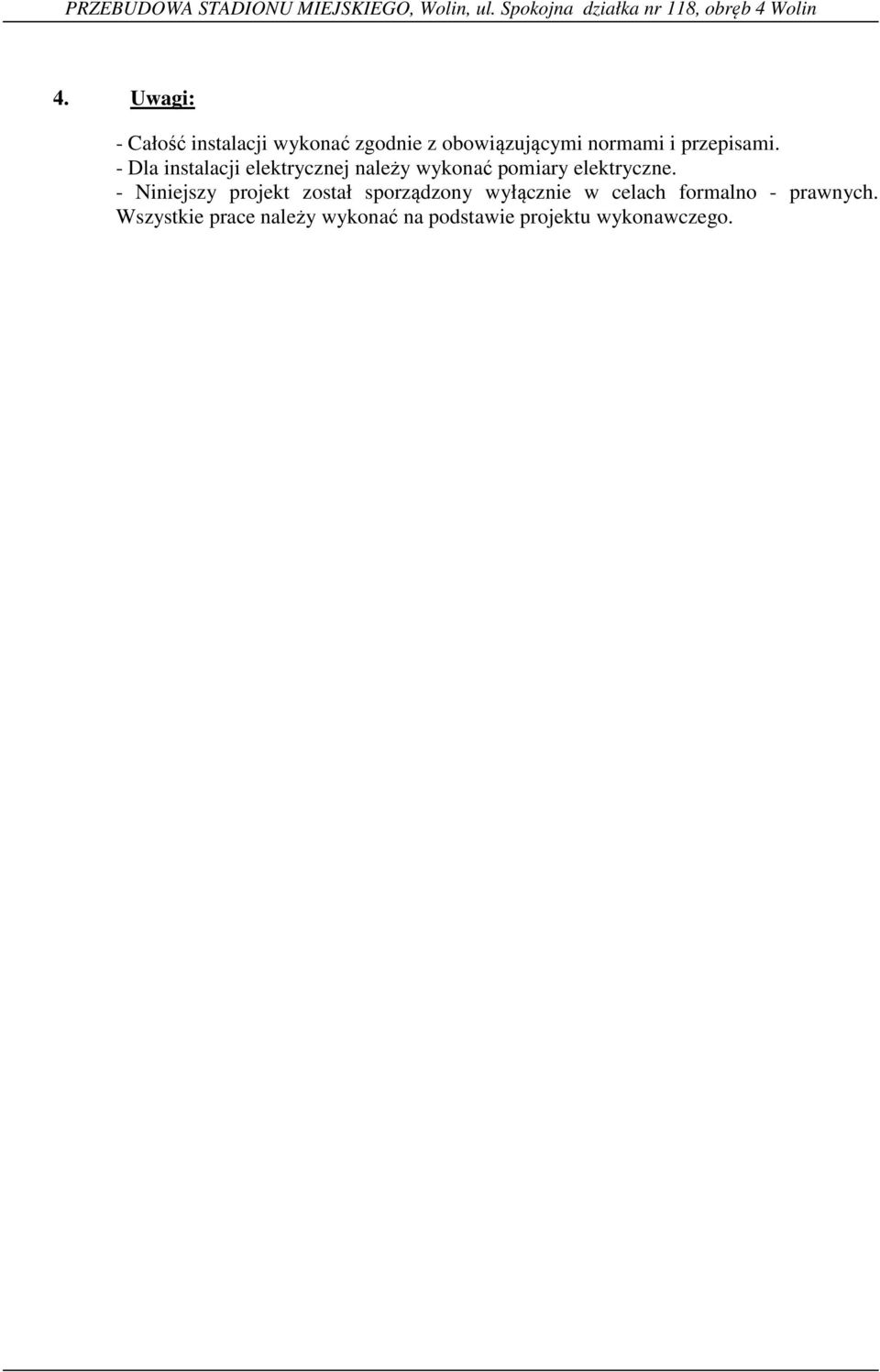

7 4. Uwagi: - Całość instalacji wykonać zgodnie z obowiązującymi normami i przepisami. - Dla instalacji elektrycznej należy wykonać pomiary elektryczne. - Niniejszy projekt został sporządzony wyłącznie w celach formalno - prawnych. Wszystkie prace należy wykonać na podstawie projektu wykonawczego.

8 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. Obiekt: Przebudowa Stadionu Miejskiego, Wolin, ul. Spokojna działka nr 118, obręb 4 Wolin 2. Inwestor Gmina Wolin ul. Zamkowa Wolin 3. Opracował: mgr inż. Krzysztof Rzeszutko upr. bud.: ZAP/0220/POOE/11

9 4. Część opisowa: Zakres robót wykonanie wykopów układanie kabla posadowienie słupów zabudowanie szafy zasypanie wykopów podłączenia Kolejność realizacji wykonanie wykopów układanie kabla posadowienie słupów zabudowanie szafy zasypanie wykopów podłączenia Wykaz istniejących obiektów nie występuje budowlanych Elementy zagospodarowania działki, które nie występują mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Przewidywane zagrożenia występujące podczas realizacji robót budowlanych, możliwość porażenia prądem elektrycznym, skala i rodzaj zagrożeń Miejsce i czas występowania podczas podłączania instalacji elektrycznej do sieci elektroenergetycznej 0,4kV Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych przypomnienie o zasadach pracy przy czynnej instalacji elektrycznej Środki techniczne i organizacyjne zapobiegające niebezpieczeństwo, wynikającym z wykonywania robót w strefach szczególnego zagrożenia zdrowia wykonawca przed przystąpieniem do robót jest zobowiązany opracować instrukcję bezpiecznego wykonywania pracy z instruktażem Stosowane przepisy Rozp. Ministra Infrastruktury z dn r. w sprawie informacji dot. bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochr. zdrowia (Dz.U. Z2003r.nr 120poz. 1126) Rozp. Ministra Gospodarki z r. w spr. bezpieczeństwa i higieny pracy przy urządz. i instal energet. (Dz. U. Z 99r nr 80 poz. 912)
