1 PROJEKT PRZEBUDOWY I REMONTU FRAGMENTÓW SZKOŁY PODSTAWOWEJ NR 78 IM. PIOTRA MICHAŁOWSKIEGO KRAKÓW, UL. JASKROWA 5. DZ. Nr 121/8, OBREB 0016 NOWA HUTA. 1. Projekt instalacji elektrycznej i słabopradowych. Inwestor: GMINA MIEJSKA KRAKÓW reprezentowana przez: ZESPÓŁ EKONOMIKI OSWIATY W KRAKOWIE UL. UŁANÓW 9, KRAKÓW lp. projektant: branža: 1 inž. Stanisław Ciaputa Instalacje elektryczne lp. sprawdzał: branža: 2 inž. Roman Torunski Instalacje elektryczne numer uprawnieñ: BPPAiNB-Upr. 370/79 numer uprawnieñ: RP UPR 315/94 podpis: podpis: PROJEKTT ZAWIIERA.. PONUMEROWANE STTRONY Jednostka projektowa: P R A C O W N II A A R C H II TT E K TT O N II C Z N A K R A K Ó W P L A C D O M II N II K A ñ S K II 1 // 5 A TT E L.. // F A X ,, KRAKÓW KWIIECIIEN

sprawdzał: branža: 2 inž. Roman Torunski Instalacje elektryczne numer uprawnieñ: BPPAiNB-Upr. 370/79 numer uprawnieñ: RP UPR 315/94 podpis: podpis: PROJEKTT ZAWIIERA.

2 SPIS ZAWARTOŚCI PROJEKTU A. CZĘŚĆ OPISOWA. - OPIS TECHNICZNY 1. Podstawa opracowania. 2. Stan istniejący. 3. Zakres opracowania. 4. Pomiar energii elektrycznej. 5. Instalacja projektowana. a) Wewnętrzna linia zasilająca. b) Tablice rozdzielcza T c) Instalacja oświetlenia ogólnego d) Instalacja oświetlenia awaryjnego e) Instalacja oświetlenia ewakuacyjnego f) Instalacja gniazd wtykowych 230V g) Wysokość instalowania osprzętu h) Uziemienie rozdziału przewodu PEN j) Ochrona przeciwporażeniowa k) Uwagi końcowe. l) Polskie normy i normy branżowe 7. Obliczenia techniczne. a) Zestawienie zapotrzebowania mocy dla tablicy T b) Dobór zabezpieczenia i przekroju przewodów dla wewn. linii zasilającej tablicę T B. CZĘŚĆ RYSUNKOWA RYSUNKI SZT. 2 E01 Schemat ideowy E02 Rzut parteru skala 1:50 2

b) Tablice rozdzielcza T c) Instalacja oświetlenia ogólnego d) Instalacja oświetlenia awaryjnego e) Instalacja oświetlenia ewakuacyjnego f) Instalacja gniazd wtykowych 230V g) Wysokość instalowania

3 OPIS TECHNICZNY do projektu instalacji elektrycznych wewnętrznych dla przebudowy mieszkania służbowego na potrzeby świetlicy w Szkole Podstawowej nr 78 ul. Jaskrowa 5 w Krakowie. 1. Podstawa opracowania. - Zlecenie Inwestora - Podkłady budowlane - Wytyczne branżowe - Obowiązujące normy i przepisy 2. Stan istniejący: Budynek szkoły jest zasilany z sieci kablowej niskiego napięcia ENION TAURON. Wewnątrz przy wejściu do budynku jet umieszczona główna tablica rozdzielcza TG z pomiarem rozliczeniowym głównym, wyłącznikiem prądu i zabezpieczeniami dla wewn. linii zasilających tablice rozdzielcze na poszczególnych kondygnacjach. Istniejącą instalację elektryczną w pomieszczeniach objętych przebudową ( mieszkania służbowe ) należy zdemontować. Napięcie zasilania U = 3x400/230V a system ochrony od porażeń prądem szybkie wyłączenie w układzie TN-C-S. 3. Zakres opracowania: Zakres opracowania obejmuje: - wewnętrzna linię zasilającą proj. tablicę T - tablicę rozdzielczą T dla rozbudowy świetlicy - instalację oświetlenia ogólnego - instalację oświetlenia awaryjnego - instalację oświetlenia ewakuacyjnego - instalację gniazd wtykowych 230V - uziemienie rozdziału PEN - ochronę od porażeń prądem elektrycznym. 4. Pomiar energii elektrycznej. Zużycie energii elektrycznej dla projektowanej przebudowy będzie mierzone przy pomocy istniejącego układu pomiarowego bezpośredniego dla budynku szkoły 3

Stan istniejący: Budynek szkoły jest zasilany z sieci kablowej niskiego napięcia ENION TAURON.

4 5. Instalacja projektowana. a) Wewnętrzna linia zasilająca. Dla zasilania nowej tablicy T ( dla rozbudowy świetlicy ) należy wykorzystać istniejące zasilanie dla mieszkania które ulega likwidacji. Na tablicy TG obwód zabezpieczyć rozłącznikiem bezpiecznikowym R301, 20A w miejsce istniejącego zabezpieczenia dla mieszkania. b) Tablica rozdzielcza T. Dla rozdziału energii na obwody zaprojektowano w pom tablicę rozdzielczą T. Wyposażenie tablicy według schematu ideowego. Tablicę wykonać zgodnie z rys. nr E01 w oparciu o elementy typowe. c) Instalacja oświetlenia ogólnego. Projektuje się wykonać przewodami YDYpżo 2/3/4x1,5 mm 2 w tynku z osprzętem melaminowym wtynkowym za wyjątkiem pomieszczenia toalety gdzie zastosować osprzęt hermetyczny. Ilość opraw i ich moc dobrano w oparciu o obowiązującą normę natężenia oświetlenia PN-86/E Zaprojektowane oświetlenie zapewni natężenie oświetlenia podane w normie. d) Instalacja oświetlenia awaryjnego. W świetlicy i wiatrołapie zaprojektowano oprawy oświetlenia awaryjnego z własnym źródłem zasilania które stanowią oświetlenia ogólne a w przypadku zaniku napięcia włączą się samoczynnie. Wykonanie instalacji jak oświetlenia ogólnego. e) Instalacja oświetleni ewakuacyjnego. W świetlicy i wiatrołapie zaprojektowano oprawy oświetlenia ewakuacyjnego z własnym źródłem zasilania które włączą się samoczynnie w przypadku zaniku napięcia. Wykonanie instalacji jak oświetlenia ogólnego. Zaprojektowane oświetlenie spełni wymogi normy PN-EN 1838 z 2002r. Natężenie na ciągach komunikacyjnych będzie wynosić pow. 1 lx. a na krawędziach pow. 0,5 lx. Zastosowane oprawy wykonane zgodnie z wymogami normy PN-EN dział 22 oprawy oświetlenia ewakuacyjnego. Oprawy te posiadają certyfikat CE deklarację zgodności. 4

Dla rozdziału energii na obwody zaprojektowano w pom. 1.04 tablicę rozdzielczą T. Wyposażenie tablicy według schematu ideowego. Tablicę wykonać zgodnie z rys. nr E01 w oparciu o elementy typowe.

5 f) Instalacja gniazd wtykowych 230V. Projektuje się wykonać przewodami YDYpżo 3x2,5 mm 2 w tynku z osprzętem melaminowym wtynkowym za wyjątkiem pomieszczenia toalety gdzie zastosować osprzęt hermetyczny. g) Wysokość instalowania osprzętu od posadzki. - oprawy ścienne - 1,8 m - łączniki - 1,4 m - gniazda - 1,4 m toaleta - 1,0 m zaplecze socjalne personelu - 0,3 m pom. pozostałe i zmywarka w pom. socjalnym personelu Uwaga: osprzęt którego odległość od części metalowych uziemionych będzie mniejsza od 0,6 m zastosować jako hermetyczny. h) uziemienie rozdziału przewodu PEN. W przypadku istniejącego zasilania 2 przewodowego w tablicy T należy dokonać rozdziału przewodu ochronnego PEN na PE i N a miejsce rozdziału uziemić. Uziemienie wykonać przewodem LgY 4 mm 2 w rurce RVS 18 pt. którą w ziemi uziemić stosując uziom prętowy o oporności do 30 omów. j) Ochrona przeciwporażeniowa. Jako ochronę od porażeń prądem elektrycznym przyjęto szybkie wyłączenie w układzie TN-C-S realizowane przez zastosowanie wyłączników instalacyjnych nadprądowych i wyłączników ochronnych różnicowo prądowych o prądzie wyłączenia 30 ma. Ochronie podlegają kołki ochronne gniazd wtykowych oraz wszystkie metalowe części instalacji elektrycznej mogące znaleźć się pod napięciem na wskutek uszkodzenia izolacji. Po wykonaniu instalacji wykonać odpowiednie pomiary i sporządzić protokół. Całość prac winna być zgodna z normą przeciwporażeniową do 1kV BN-JEC Dodatkowo na zapleczu socjalnym i w toalecie wykonać połączenia wyrównawcze miejscowe. W w/w pomieszczeniach rury sanitarne metalowe połączyć z przewodem PE w proj. tablicy T. Połączenie wykonać przewodem LgY 4mm 2 w rurze RVS 18 pt. 5

g) Wysokość instalowania osprzętu od posadzki. - oprawy ścienne - 1,8 m - łączniki - 1,4 m - gniazda - 1,4 m toaleta - 1,0 m zaplecze socjalne personelu - 0,3 m pom. pozostałe i zmywarka w pom.

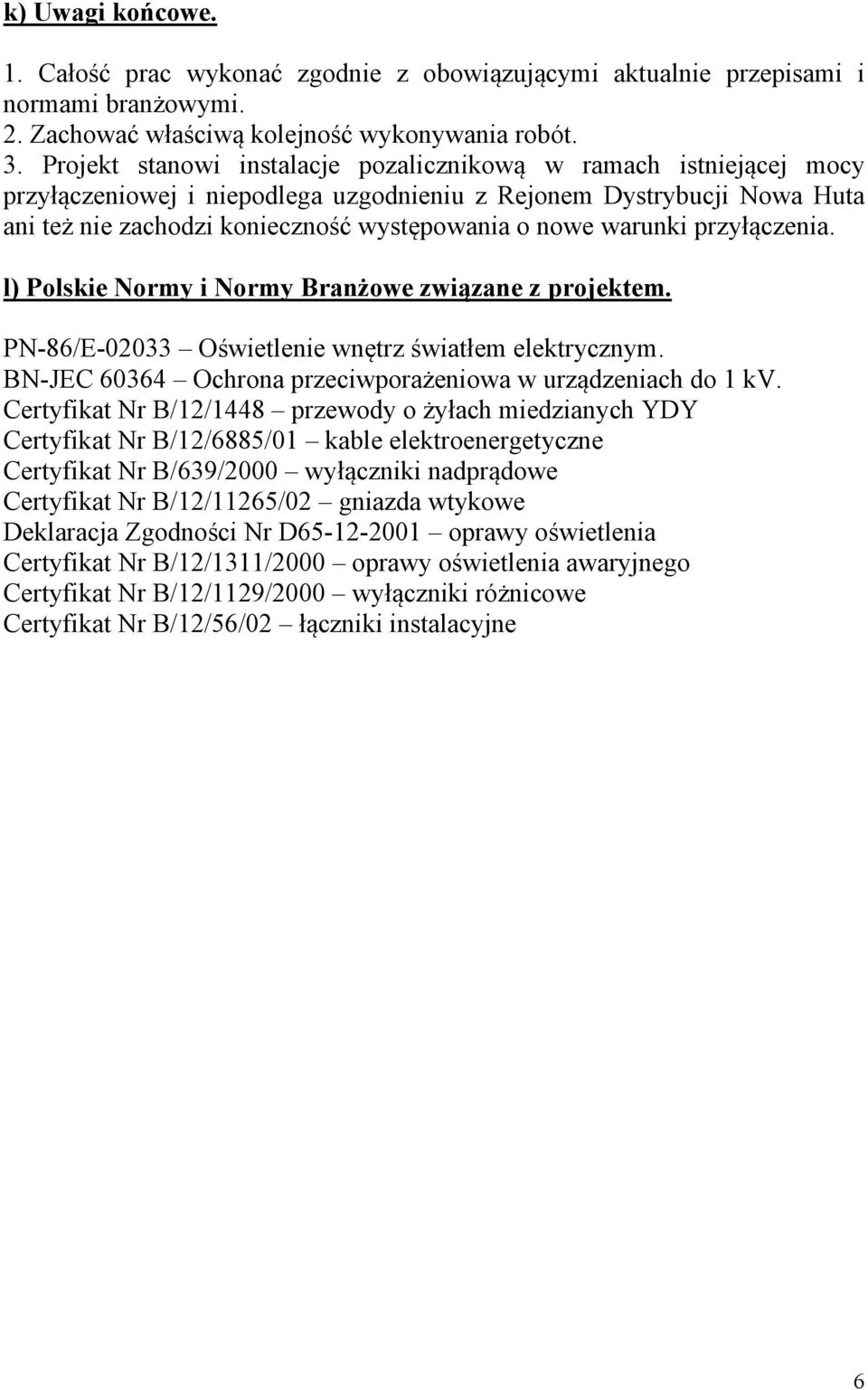

6 k) Uwagi końcowe. 1. Całość prac wykonać zgodnie z obowiązującymi aktualnie przepisami i normami branżowymi. 2. Zachować właściwą kolejność wykonywania robót. 3. Projekt stanowi instalacje pozalicznikową w ramach istniejącej mocy przyłączeniowej i niepodlega uzgodnieniu z Rejonem Dystrybucji Nowa Huta ani też nie zachodzi konieczność występowania o nowe warunki przyłączenia. l) Polskie Normy i Normy Branżowe związane z projektem. PN-86/E Oświetlenie wnętrz światłem elektrycznym. BN-JEC Ochrona przeciwporażeniowa w urządzeniach do 1 kv. Certyfikat Nr B/12/1448 przewody o żyłach miedzianych YDY Certyfikat Nr B/12/6885/01 kable elektroenergetyczne Certyfikat Nr B/639/2000 wyłączniki nadprądowe Certyfikat Nr B/12/11265/02 gniazda wtykowe Deklaracja Zgodności Nr D oprawy oświetlenia Certyfikat Nr B/12/1311/2000 oprawy oświetlenia awaryjnego Certyfikat Nr B/12/1129/2000 wyłączniki różnicowe Certyfikat Nr B/12/56/02 łączniki instalacyjne 6

warunki przyłączenia. l) Polskie Normy i Normy Branżowe związane z projektem. PN-86/E-02033 Oświetlenie wnętrz światłem elektrycznym. BN-JEC 60364 Ochrona przeciwporażeniowa w urządzeniach do 1 kv.

7 7. OBLICZENIA TECHNICZNE. a) Zestawienie zapotrzebowania mocy dla tablicy T10A. Rodzaj odbioru oświetlenie gniazda Moc zainstalowana Pz [kw] 1,60 2,0 kz Moc obliczeniowa Po [kw] Razem 3,60 0,9 2,90 b) Dobór zabezpieczenia i przekroju przewodów dla wewn. linii zasilającej tablicę T10A J = = 12,6 A 230 W tablicy TG przyjęto zabezpieczenie Jb = 20A a przewody istniejące o przekroju 4,0 mm 2 Cu o obc. 26A. Projektant: 7

3,60 0,9 2,90 b) Dobór zabezpieczenia i przekroju przewodów dla wewn. linii zasilającej tablicę T10A.
