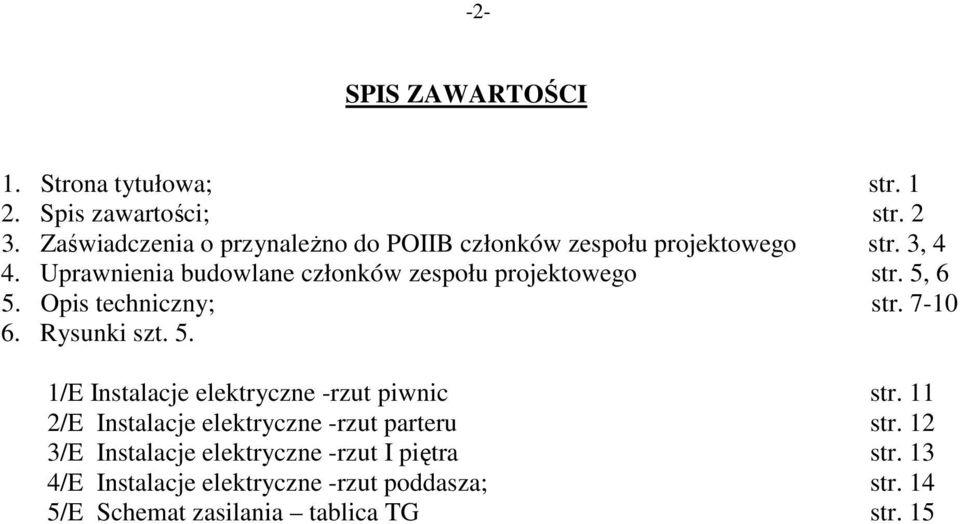

2 -2- SPIS ZAWARTOŚCI 1. Strona tytułowa; str Spis zawartości; str Zaświadczenia o przynależno do POIIB członków zespołu projektowego str. 3, 4 4. Uprawnienia budowlane członków zespołu projektowego str. 5, 6 5. Opis techniczny; str Rysunki szt. 5. 1/E Instalacje elektryczne -rzut piwnic str. 11 2/E Instalacje elektryczne -rzut parteru str. 12 3/E Instalacje elektryczne -rzut I piętra str. 13 4/E Instalacje elektryczne -rzut poddasza; str. 14 5/E Schemat zasilania tablica TG str. 15

3 -3-

4 -4-

5 -5-

6 -6-

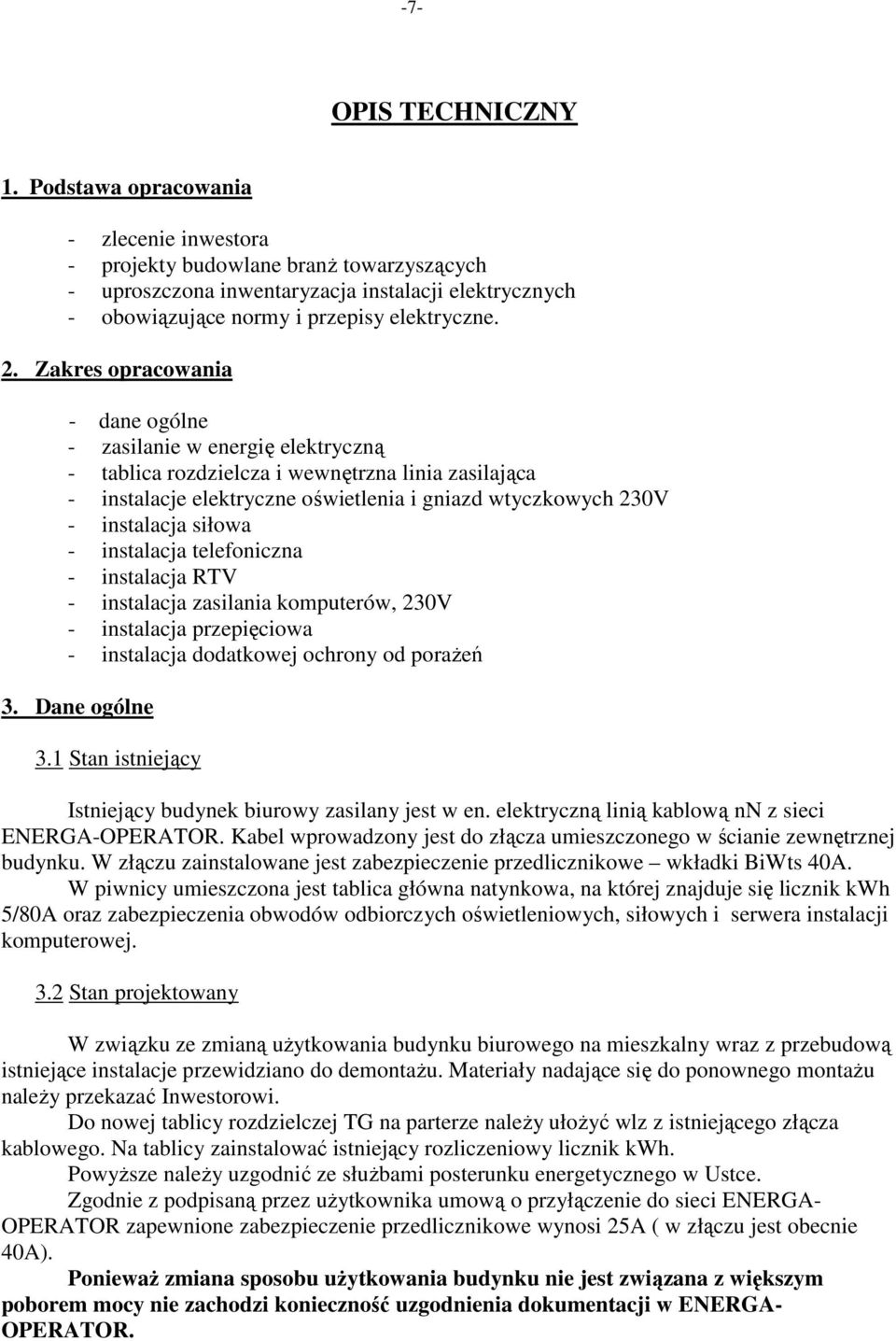

7 -7- OPIS TECHNICZNY 1. Podstawa opracowania - zlecenie inwestora - projekty budowlane branż towarzyszących - uproszczona inwentaryzacja instalacji elektrycznych - obowiązujące normy i przepisy elektryczne. 2. Zakres opracowania - dane ogólne - zasilanie w energię elektryczną - tablica rozdzielcza i wewnętrzna linia zasilająca - instalacje elektryczne oświetlenia i gniazd wtyczkowych 230V - instalacja siłowa - instalacja telefoniczna - instalacja RTV - instalacja zasilania komputerów, 230V - instalacja przepięciowa - instalacja dodatkowej ochrony od porażeń 3. Dane ogólne 3.1 Stan istniejący Istniejący budynek biurowy zasilany jest w en. elektryczną linią kablową nn z sieci ENERGA-OPERATOR. Kabel wprowadzony jest do złącza umieszczonego w ścianie zewnętrznej budynku. W złączu zainstalowane jest zabezpieczenie przedlicznikowe wkładki BiWts 40A. W piwnicy umieszczona jest tablica główna natynkowa, na której znajduje się licznik kwh 5/80A oraz zabezpieczenia obwodów odbiorczych oświetleniowych, siłowych i serwera instalacji komputerowej. 3.2 Stan projektowany W związku ze zmianą użytkowania budynku biurowego na mieszkalny wraz z przebudową istniejące instalacje przewidziano do demontażu. Materiały nadające się do ponownego montażu należy przekazać Inwestorowi. Do nowej tablicy rozdzielczej TG na parterze należy ułożyć wlz z istniejącego złącza kablowego. Na tablicy zainstalować istniejący rozliczeniowy licznik kwh. Powyższe należy uzgodnić ze służbami posterunku energetycznego w Ustce. Zgodnie z podpisaną przez użytkownika umową o przyłączenie do sieci ENERGA- OPERATOR zapewnione zabezpieczenie przedlicznikowe wynosi 25A ( w złączu jest obecnie 40A). Ponieważ zmiana sposobu użytkowania budynku nie jest związana z większym poborem mocy nie zachodzi konieczność uzgodnienia dokumentacji w ENERGA- OPERATOR.

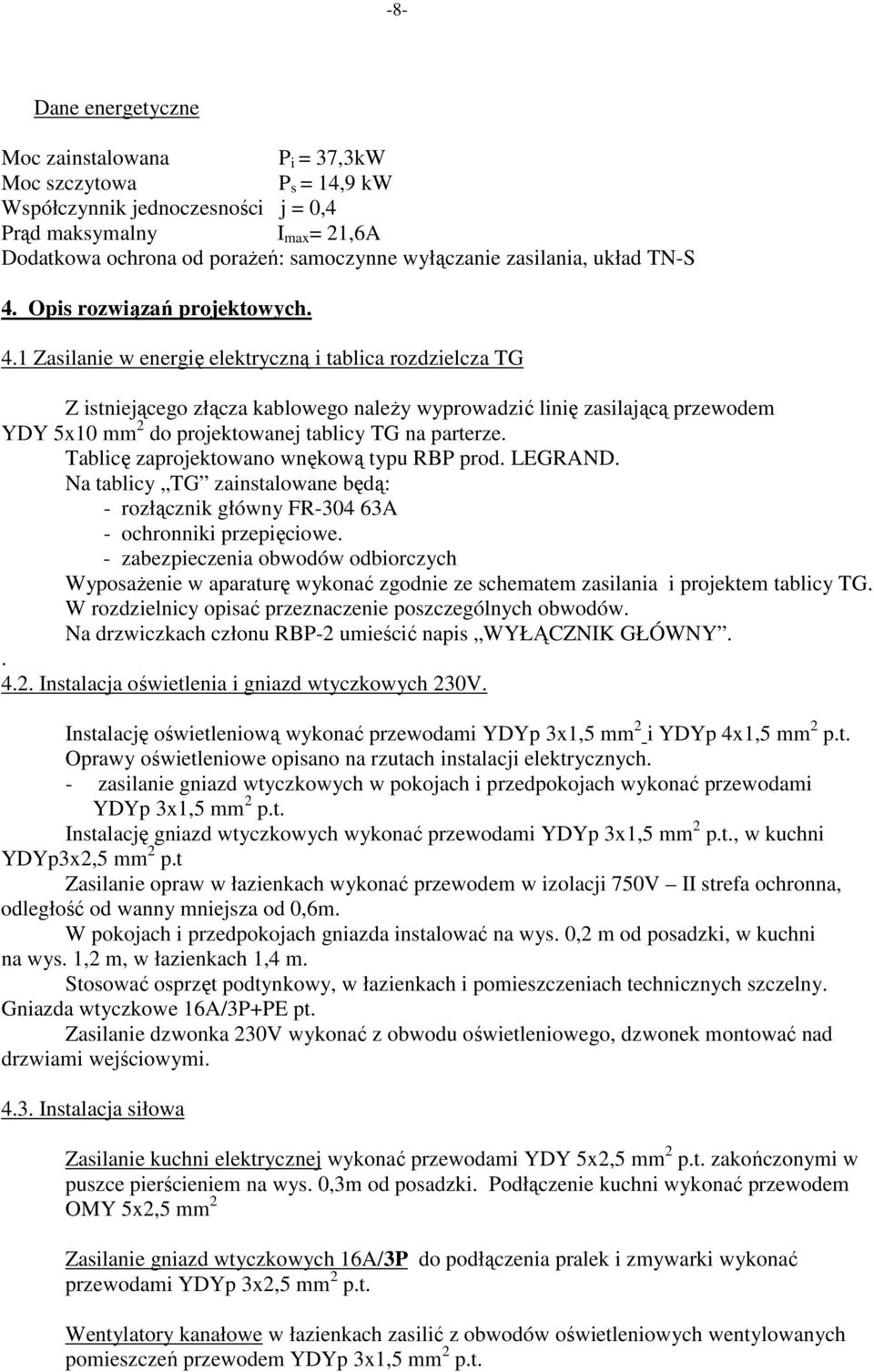

8 -8- Dane energetyczne Moc zainstalowana P i = 37,3kW Moc szczytowa P s = 14,9 kw Współczynnik jednoczesności j = 0,4 Prąd maksymalny I max = 21,6A Dodatkowa ochrona od porażeń: samoczynne wyłączanie zasilania, układ TN-S 4. Opis rozwiązań projektowych. 4.1 Zasilanie w energię elektryczną i tablica rozdzielcza TG Z istniejącego złącza kablowego należy wyprowadzić linię zasilającą przewodem YDY 5x10 mm 2 do projektowanej tablicy TG na parterze. Tablicę zaprojektowano wnękową typu RBP prod. LEGRAND. Na tablicy TG zainstalowane będą: - rozłącznik główny FR A - ochronniki przepięciowe. - zabezpieczenia obwodów odbiorczych Wyposażenie w aparaturę wykonać zgodnie ze schematem zasilania i projektem tablicy TG. W rozdzielnicy opisać przeznaczenie poszczególnych obwodów. Na drzwiczkach członu RBP-2 umieścić napis WYŁĄCZNIK GŁÓWNY Instalacja oświetlenia i gniazd wtyczkowych 230V. Instalację oświetleniową wykonać przewodami YDYp 3x1,5 mm 2 i YDYp 4x1,5 mm 2 p.t. Oprawy oświetleniowe opisano na rzutach instalacji elektrycznych. - zasilanie gniazd wtyczkowych w pokojach i przedpokojach wykonać przewodami YDYp 3x1,5 mm 2 p.t. Instalację gniazd wtyczkowych wykonać przewodami YDYp 3x1,5 mm 2 p.t., w kuchni YDYp3x2,5 mm 2 p.t Zasilanie opraw w łazienkach wykonać przewodem w izolacji 750V II strefa ochronna, odległość od wanny mniejsza od 0,6m. W pokojach i przedpokojach gniazda instalować na wys. 0,2 m od posadzki, w kuchni na wys. 1,2 m, w łazienkach 1,4 m. Stosować osprzęt podtynkowy, w łazienkach i pomieszczeniach technicznych szczelny. Gniazda wtyczkowe 16A/3P+PE pt. Zasilanie dzwonka 230V wykonać z obwodu oświetleniowego, dzwonek montować nad drzwiami wejściowymi Instalacja siłowa Zasilanie kuchni elektrycznej wykonać przewodami YDY 5x2,5 mm 2 p.t. zakończonymi w puszce pierścieniem na wys. 0,3m od posadzki. Podłączenie kuchni wykonać przewodem OMY 5x2,5 mm 2 Zasilanie gniazd wtyczkowych 16A/3P do podłączenia pralek i zmywarki wykonać przewodami YDYp 3x2,5 mm 2 p.t. Wentylatory kanałowe w łazienkach zasilić z obwodów oświetleniowych wentylowanych pomieszczeń przewodem YDYp 3x1,5 mm 2 p.t.

9 -9- Gniazdo wtyczkowe 16A/5P, 400V w garażu zasilić przewodem YDY 5x1,5 mm 2 p.t., gniazdo instalować na wys. 1,2m od posadzki Instalacja telefoniczna Dla wykonania wewnętrznych instalacji teletechnicznych zaprojektowano rurowanie poziome i pionowe. Rozprowadzenie przewodów telefonicznych wykonać od tablicy TT usytuowanej na zewnątrz budynku w pobliżu wejścia. Instalację wykonać przewodem YTKSY 3x2x0.5 mm wciąganym do rur RVS18. Gniazdka RJ12 w puszkach podtynkowych montować w miejscach pokazanych na rzutach instalacji 4.5. Rurowanie dla instalacji RTV Wykonać w rurach RVS 18 pt. W rurach umieścić drut DFe φ2mm umożliwiający wciągnięcie przewodów TV. Rurki wyprowadzić ze skrzynki RTV montowanej na poddaszu. Maszt antenowy na dachu uziemić drutem DFeZn φ8mm do uziomu prętowego GALMAR. Oporność uziemienia R 10Ω. Zasilanie do wzmacniacza RTV wykonać przewodem YDYp 2x1,5 mm 2 p.t.. Wzmacniacz uziemić do uziomu masztu antenowego. Wykonanie instalacji zlecić firmie specjalistycznej Zasilanie komputerów Instalację 230V do zasilania komputerów zaprojektowano przewodami YDYp 3x2,5 mm 2 p.t. wyprowadzonymi z tablicy Tkomp. Zastosować gniazda wtyczkowe 16A/3P z blokadą. Instalację logiczną wykona firma specjalistyczna montująca komputery Ochrona od przepięć atmosferycznych i łączeniowych. Dla ochrony obiektów od skutków przepięć atmosferycznych i łączeniowych na rozdzielnicy TG należy zamontować ograniczniki przepięć klasy C typu V25-B+C/4. Zaleca się w instalacji komputerowej zainstalowanie ochronników przepięć klasy D protektory montowane w puszkach gniazd 230V. 4.8 Instalacje ochrony od porażeń. a) Ochronę dodatkową zaprojektowano przez zastosowanie samoczynnego wyłączenia zasilania w czasie t < 0,4s sek., w czasie t < 0,2 sek. dla obwodów gniazd wtyczkowych i obwodów instalacji siłowej, dla linii zasilającej przyjęto czas t < 5 sek. Samoczynne wyłączenie zasilania dla obwodów w czasie t < 0,2 sek. realizowane będzie wyłącznikami różnicowo-prądowymi P300 o prądzie różnicowym 30mA. Dodatkowa ochrona od porażeń dla pozostałych obwodów realizowana będzie wyłącznikami instalacyjnymi typu S 300B. Zabezpieczenie linii zasilającej głównej bezpiecznikami topikowymi BiWts 25A w gniazdach DO2. Złącze kablowe pracować będzie w układzie TN-C-S Rozdzielenie przewodu PEN na ochronny PE i neutralny N wykonać w złączu kablowym. Punkt rozdziału uziemić do uziomu prętowego typu GALMAR. Oporność uziemienia R 10Ω. Począwszy od złącza kablowego należy przestrzegać izolowania przewodu N od części przewodzących dostępnych i obcych.

10 -10- b) Dodatkowe połączenia wyrównawcze. W łazienkach i wymiennikowni wykonać dodatkowe połączenia wyrównawcze przewodem DY 4 mm 2 p.t. c) Główną szynę wyrównawczą z płaskownika FeZn 30x4 mm wykonać w wymiennikowi. Do głównej szyny podłączyć metalowe rurociągi wody zimnej, ciepłej, gazu, kanalizacji i zacisk PE na tablicy TG i w złączu kablowym. Połączenia wyrównawcze główne wykonać przewodem LY10 mm 2 w rurce RVS18 p.t. 5. Uwagi końcowe - Zgodnie z normą IEC /1995 dla projektowanego budynku instalacja odgromowa nie jest potrzebna, zaleca się wykonanie zabezpieczenia przeciwprzepięciowego. - Zgodnie z informacją Inwestora instalacje elektryczne dotyczące wymiennikowi wykona Przedsiębiorstwo Energetyki Cieplnej w Ustce. - Całość prac wykonać zgodnie z normami, przepisami BHP oraz warunkami technicznymi wykonania i odbioru robót budowlanych Opracował: Marian Damski
