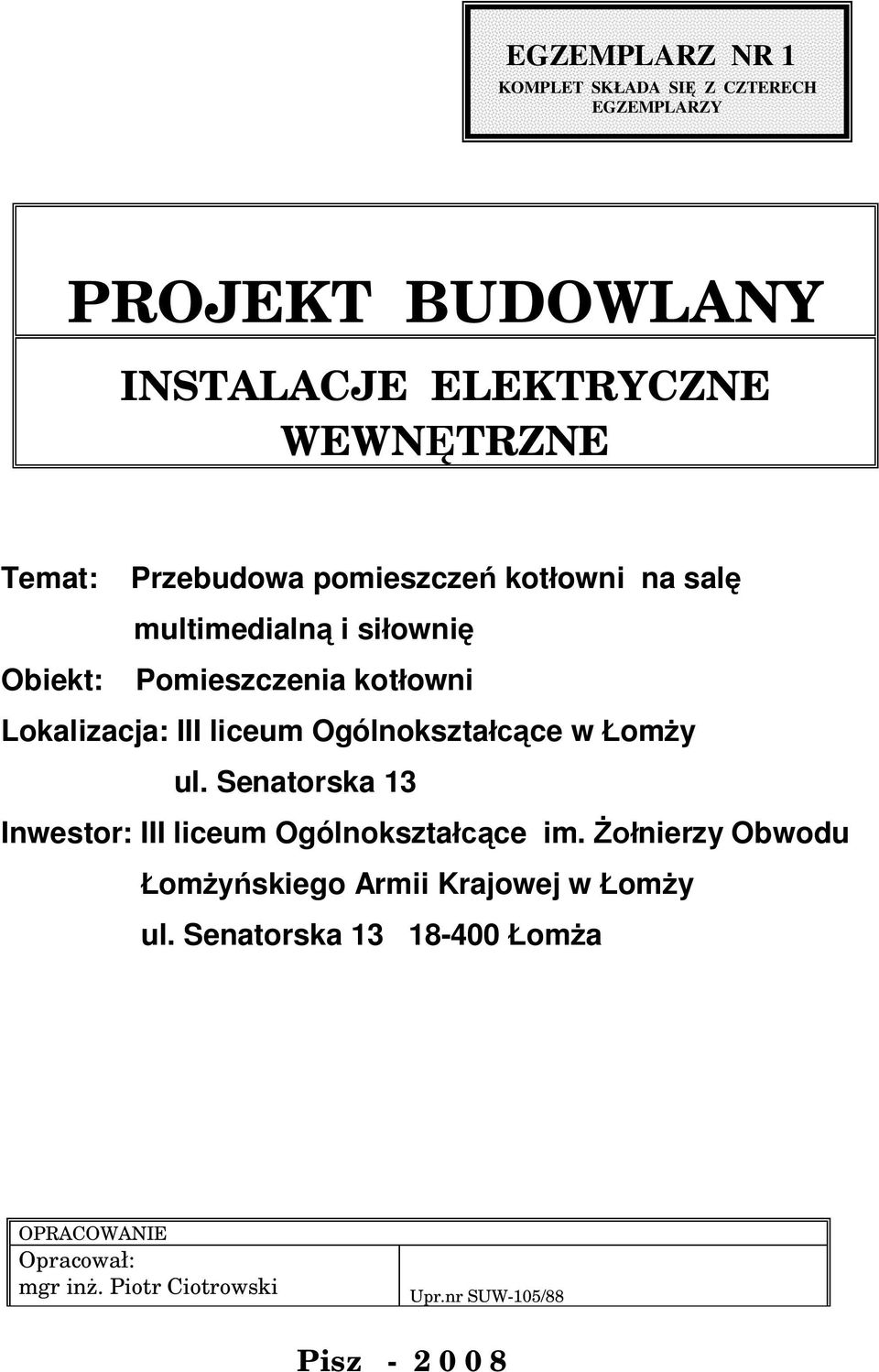

1 EGZEMPLARZ NR 1 KOMPLET SK ADA SI Z CZTERECH EGZEMPLARZY INSTALACJE ELEKTRYCZNE WEWN TRZNE Temat: Przebudowa pomieszcze kot owni na sal multimedialn i si owni Obiekt: Pomieszczenia kot owni Lokalizacja: III liceum Ogólnokszta ce w om y ul. Senatorska 13 Inwestor: III liceum Ogólnokszta ce im. nierzy Obwodu om skiego Armii Krajowej w om y ul. Senatorska om a OPRACOWANIE Opracowa : mgr in. Piotr Ciotrowski Upr.nr SUW-105/88 Pisz

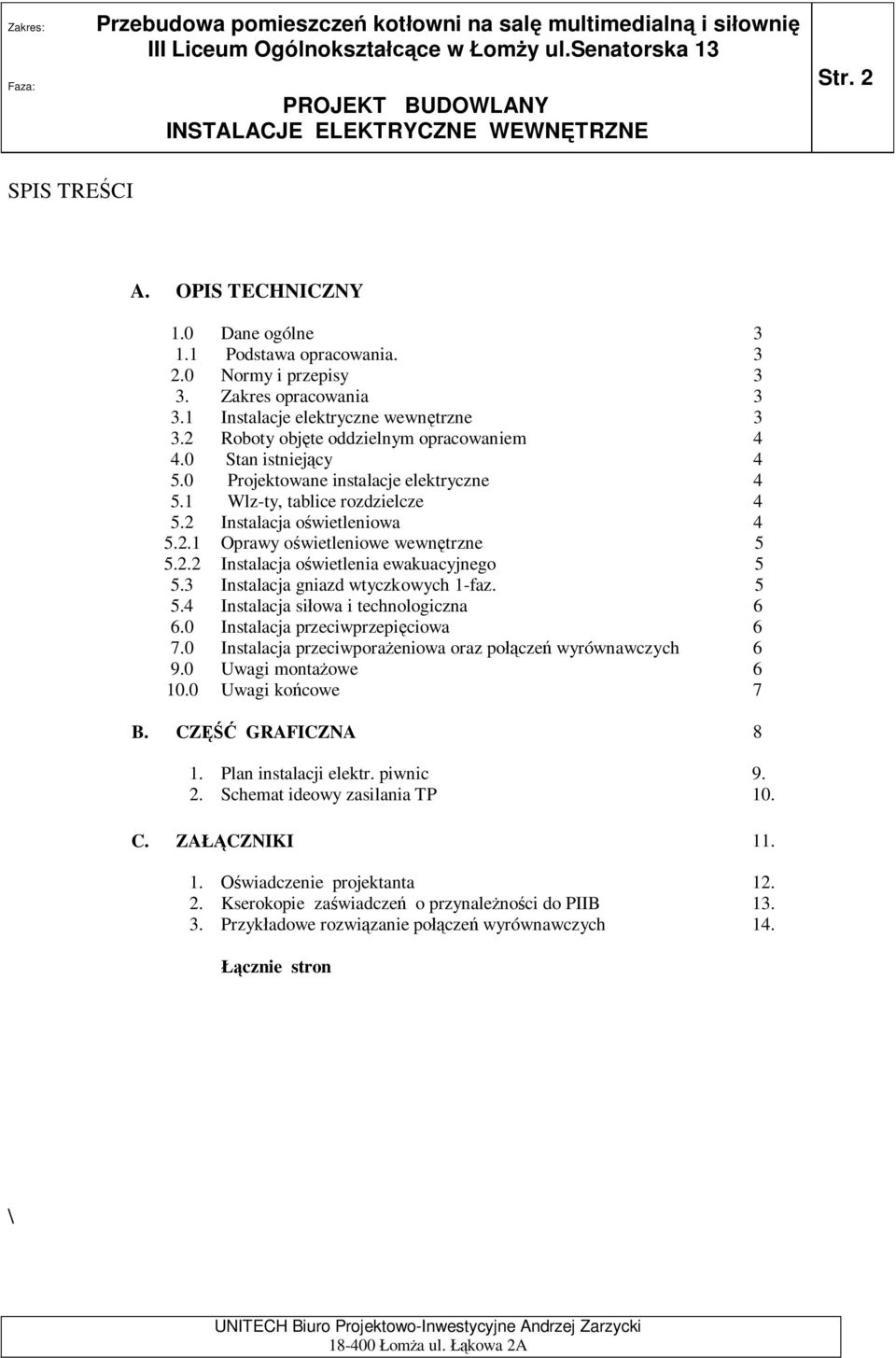

2 Str. 2 SPIS TRE CI A. OPIS TECHNICZNY 1.0 Dane ogólne Podstawa opracowania Normy i przepisy 3 3. Zakres opracowania Instalacje elektryczne wewn trzne Roboty obj te oddzielnym opracowaniem Stan istniej cy Projektowane instalacje elektryczne Wlz-ty, tablice rozdzielcze Instalacja o wietleniowa Oprawy o wietleniowe wewn trzne Instalacja o wietlenia ewakuacyjnego Instalacja gniazd wtyczkowych 1-faz Instalacja si owa i technologiczna Instalacja przeciwprzepi ciowa Instalacja przeciwpora eniowa oraz po cze wyrównawczych Uwagi monta owe Uwagi ko cowe 7 B. CZ GRAFICZNA 8 1. Plan instalacji elektr. piwnic Schemat ideowy zasilania TP 10. C. ZA CZNIKI wiadczenie projektanta Kserokopie za wiadcze o przynale no ci do PIIB Przyk adowe rozwi zanie po cze wyrównawczych 14. cznie stron \

3 Str. 3 O P I S T E C H N I C Z N Y 1. DANE OGÓLNE Obiekt : Przebudowa pomieszcze kot owni na sal multimedialn i si owni Adres : III Liceum Ogólnokszta ce w om y ul. Senatorska 13 Inwestor : III Liceum Ogólnokszta ce im. nierzy Obwodu om skiego Armii Krajowej w om y ul. Senatorska PODSTAWA OPRACOWANIA. Zlecenie zamawiaj cego wraz z za eniami wst pnymi, Projekt zagospodarowania terenu Projekt budowlano - architektoniczny Uzgodnienia z Inwestorem rodzaju instalacji oraz ich zakresów, Obowi zuj ce normy, przepisy i zarz dzenia, 2.0 NORMY I PRZEPISY Przy projektowaniu uwzgl dniono wymagania aktualnie obowi zuj cych norm i przepisów a w szczególno ci dotycz cych: warunków zasilania (Rozp. Min. Gosp. Przestrz. i Bud. Dz. U. nr 75 z ), ochrony przeciwpora eniowej i przeciwpo arowej (PN-IEC , 43, 482), ochrony przeciwprzepi ciowej (PN-IEC ), uziemie ochronnych, roboczych i po cze wyrównawczych (PN-IEC , PN-IEC ), zastosowanie osprz tu i sposobów kablowania (PN-IEC , 53, 537), pomiarów powykonawczych (PN-IEC ). 3. ZAKRES OPRACOWANIA. Niniejsza dokumentacja obejmuje projekt instalacji elektrycznych wewn trznych w zakresie : 3.1 przebudowy rozdzielnicy elektrycznej w piwnicy w.l.z. zasilaj cy projektowan rozdzielni TP Instalacje el. o wietlenia ogólnego i miejscowego Instalacje el. gniazd wtyczkowych 1f/Z ogólnego przeznaczenia Instalacja el. si y Instalacja po cze wyrównawczych Instalacja el. przeciwpora eniowa

4 Str ROBOTY OBJ TE ODR BNYM OPRACOWANIEM Instalacja telefoniczna wewn trzna, instalacja RTV-Sat ( alternatywa ) Instalacje elektryczne w w le c.o. 4. STAN ISTNIEJ CY Ze wzgl du na zmian lokalizacji w a cieplnego oraz zmian przeznaczenia pozosta ych pomieszcze istniej instalacj elektryczn nale y ze wzgl du na stan techniczny zdemontowa i wykona now zgodna z niniejszym projektem. 5.0 PROJEKTOWANE INSTALACJE ELEKTRYCZNE 5.1 WLZ,TABLICE ROZDZIELCZE Zasilanie proj. tablicy TP projektuje si z istniej cej tablicy TE ( oznaczenie dla potrzeb projektu ) zlokalizowanej w piwnicy budynku szko y przewodami YDY o5x10 mm 2 w budynku w RL p/t. W tablicy TE nale y w miejsce istniej cego wy. instalacyjnego S303B25A zasilaj cego kot owni zamontowa roz cznik bezpiecznikowy R303 25A. Projektowan rozdzielni TP zasilaj odbiorniki zlokalizowano w przebudowywanych pomieszczeniach nale y zlokalizowa w miejscu wskazanym na rzucie. Rozdzielnic TP zaprojektowano jako podtynkowe wykonana z metalu typu RP36 produkcji firmy SABAJ ( Katalog 2008 ) zamykan na zamek metalowy oraz dodatkowo dostosowana do zamykania na k ódk. Dopuszcza si ka de inne alternatywne rozwi zanie. Schematy i wyposa enie oraz typ tablicy oraz trasy i przekroje wlz-ów podano na rysunkach. Na drzwiczkach od strony wewn trznej rozdzielnic naklei schematy aktualnych po cze i zabezpiecze 5.2 INSTALACJA O WIETLENIOWA Projektuje si instalacj o wietleniow przewodami YDYp 3 (4) x1,5mm2 p.t / pp wg opisu do projektu oraz szczegó owych opisów na planach instalacji Wielko zabezpiecze oraz przekroje przewodów zasilaj cych poszczególne obwody podano na schematach ideowych zasilania. Zarówno instalacja o wietlenia jak i gniazd wtyczkowych b dzie w uk adzie TN-S tj.; L;N;PE. Wszystkie przewody o izolacji i pow oce polwinitowej 750 V. Oprawy o wietleniowe oraz osprz t w azience oraz pomieszczeniach piwnicy montowa typu szczelnego. zgodnie z opisem na poszczególnych rzutach oraz specyfikacj techniczna Osprz t instalowa na wysoko ci od posadzki : czniki -1,6 m.

5 Str. 5 Gniazda wtyczkowe w pokojach zaj i korytarzach -1,6 Gniazda wtyczkowe w pom. obs ugi - 0,3m uzgodni z Inwestorem We wszystkich pomieszczeniach nale y instalowa osprz t elektryczny zwyk y i szczelny 16A w wykonaniu p/t np. firmy ELDA zgodnie z oznaczeniami na rysunkach i rzutach ora za czonym do PT przedmiarze OPRAWY O WIETLENIOWE WEWN TRZNE Oprawy montowa zgodnie z wykazem zawartym w legendzie. Zmiany mo na dokona w porozumieniu z projektantem lub inspektorem nadzoru inwestorskiego bior c pod uwag w ciwe o wietlenie jak równie odpowiedni ich szczelno. Wszelkie zmiany wykonywane przez inwestora na etapie realizacji inwestycji nale y dokona w porozumieniu z projektantem Do o wietlenia Sali multimedialnej zastosowano oprawy wietlówkowe typu SD 236 EVG z elektronicznym uk adem zasilania, Do o wietlenia tablicy w Sali j/w zastosowano oprawy asymetryczne SR 136-A Do o wietlenie pom. si owni, komunikacji oraz pozosta ych pomieszcze zastosowano oprawy typu SNTX 236 EVG, SNTX 218 cz opraw zamontowanych na korytarzach nale y wyposa w inwertory 2h oprawy te oznaczono na rys. jako Aw Wszystkie oprawy dobrano firmy ES SYSTEM o/gda sk ul. Bia a 1 Tel/fax 058/ INSTALACJA O WIETLENIA EWAKUACYJNEGO Ze wzgl du na charakter obiektu przewidziano wykonanie instalacji o wietlenia ewakuacyjnego. Na korytarzu przewidziano zainstalowanie kilka opraw z zasilaczami awaryjnymi w obwodach o wietlenia podstawowego- nale y zamontowa inwertory. Oprawy wyposa one w autonomiczne ród o energii pracuje w trybie SE ( jako podstawowe i awaryjne ) przewidziano zastosowa tego samego typu jak oprawy zasilania podstawowego. Wszystkie oprawy o wietlenia awaryjnego powinny posiada modu awaryjny do podtrzymania o wietlenia na okres 2 godzin. W trybie awaryjnym oprawy powinny za cza si po zaniku napi cia w sieci lub od czeniu instalacji wy cznikiem po arowym. Do opraw z zasilaczami awaryjnymi doprowadzi przewody YDY4xl,5 mm 2. Oprawy montowa zgodnie z wytycznymi producentów okre laj cymi równie zasady ich eksploatacji. 5.3 INSTALACJA GNIAZD WTYCZKOWYCH 1- F/Z Instalacje gniazd wtyczkowych ogólnego przeznaczenia projektuje si przewodami NYM-J 3x2,5 mm2 (szczegó y na planach instalacji) uk adaj c je w identyczny sposób jak przewody instalacji o wietleniowej opisanej wy ej. Wielko zabezpiecze oraz przekroje przewodów zasilaj cych poszczególne obwody podano na schematach ideowych zasilania. We wszystkich pomieszczeniach nale y instalowa osprz t elektryczny zwyk y i szczelny 16A w

6 Str. 6 wykonaniu p/t w ramkach (1,2,3) np. firmy ELDA Szczecinek / seria F / zgodnie z oznaczeniami na rysunkach i rzutach. Wszystkie gniazda instalowa z bolcem ochronnym. Gniazda tz. "porz dkowe" instalowa jako gniazda wtyczkowe pojedyncze, wszystkie pozosta e jako podwójne. 5.4 INSTALACJA SI OWA I TECHNOLOGICZNA W ramach instalacji si y i technologii nale y zasili : WLZ-ty do tablicy TP Instalacje si owe wykonywa wy cznie przewodami 5- owymi typu YDY- o zasilanie w a c.o. - projektuje si w uk adzie 3L/5L/N/PE przewodem YDY o 5x4mm 2. wg Projektu Technologii w a c.o. W tablicy przewidziano rezerw do pod czenia dodatkowych odbiorników si owych wg potrzeb u ytkownika. 6.0 INSTALACJA PRZECIWPRZEPI CIOWA W remontowanym budynku zaleca si zastosowa ochron przeciwprzepi ciow dla instalacji elektrycznych w ca ym budynku. W tablicy TP proponuje zastosowa ograniczniki typu PowerPro C f-my LEUTRON. 7.0 INSTALACJA PRZECIWPORA ENIOWA ORAZ PO CZE WYRÓWNAWCZYCH Jako ochron przed po rednim dotkni ciem zastosowa nale y samoczynne wy czenie zasilania. W uk adzie sieciowym TN-S w oparciu o norm PN-INC Nale y przyj zasad, e w z czu kablowym obiektu nast puje rozdzia funkcji przewodu PEN na przewód neutralny N i ochronny PE, a wi c w tym miejscu ko czy si uk ad sieciowy TN-C, a zaczyna TN-S. Pocz wszy od uziemionego punktu rozdzia u przewodów N i PE nie cz si one ze sob w adnym innym punkcje. Uk ad sieciowy w instalacji TN-S (L1,L2,L3,N,PE). Jako urz dzenia wy czaj ce przewidziano wy czniki instalacyjne typu S-300 oraz dodatkowo wy czniki ró nicowopr dowe o pr dzie wy czaj cym 30mA Przewody PE czy ze wszystkimi cz ciami przewodz cymi dost pnymi, a przede wszystkim z bolcami ochronnymi gniazd wtyczkowych. W budynkach nale y zrealizowa po czenia wyrównawcze g ówne oraz miejscowe. Po czenia wyrównawcze g ówne nale y zrealizowa przez umieszczenie w poszczególnych budynkach g ównej szyny uziemiaj cej,do której b przy czone: - przewody uziemiaj ce - przewody ochronne, - metalowe rury wody i kanalizacji, - uziemienie sztuczne budynku 9.0 UWAGI MONTA OWE Do wszystkich odbiorników 1-no fazowych (opraw, silników, itp.) i wszystkich gniazdek wtyczkowych 230V,

7 Str. 7 doprowadzi przewody 3- owe (L+N+PE), a do odb.3-fazowych przewody 5-cio owe (L1+L2+L3+N+PE). Przy oprawach o wietleniowych porcelanowych lub z tworzywa izolacyjnego, 3-cia a zielono ta PE, której nigdzie nie przy cza, stanowi b dzie rezerw do ewentualnego wykorzystania w przysz ci przy zmianie typu oprawy. Wszystkie gniazda wtyczkowe stosowa z bolcami i o obci alno ci 16A. Przewód fazowy przy cza w gniazdku 230 V z jego lewej strony (patrz c na nie), natomiast w oprawach arówkowych przewód fazowy przy cza zawsze na stopk (poprzez wy cznik!), a na gwint oprawki przewód neutralny N o niebieskiej barwie izolacji. W pomieszczeniach sanitarnych, techniczno-gospodarczych, stosowa osprz t w ca ci hermetyczny w obudowach izolacyjnych, wpuszczony do pokrywek w cian (glazur ). Gn. w tych pomieszczeniach mog by w puszkach p/t fi 60, lecz o zwi kszonej szczelno ci tj. min. IP UWAGI KO COWE Wszelkie roboty wykona zgodnie z niniejszymi za eniami i wytycznymi oraz obowi zuj cymi normami i "Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Monta owych". oraz sztuk budowlan Przed oddaniem do eksploatacji wykona niezb dne pomiary tj. rezystancji izolacji przewodów, ci ci, skuteczno ci ochrony przeciwpora eniowej, rezystancji obwodów, rezystancji uziemie itp. wystawiaj c odpowiednie protokó y pomiarów i sporz dzi z tych pomiarów odpowiednie protoko y, yte do budowy materia y i urz dzenia powinny posiada odpowiednie atesty lub opinie badawcze wydane przez upowa nione jednostki badawcze Uwaga: przed przyst pieniem do realizacji projektu nale y dokona jeszcze raz uzgodnie z u ytkownikiem obiektu w sprawie rozmieszczenia gniazd wtyczkowych w Sali multimedialnej i si owni. Ta sama uwaga dotyczy równie rozmieszczenia gniazd telefonicznych. Instalacj w budynku wykona w koordynacji z kierownikami robót budowlanych i sanitarnych. Opracowa :

8 Str. 8 CZ GRAFICZNA

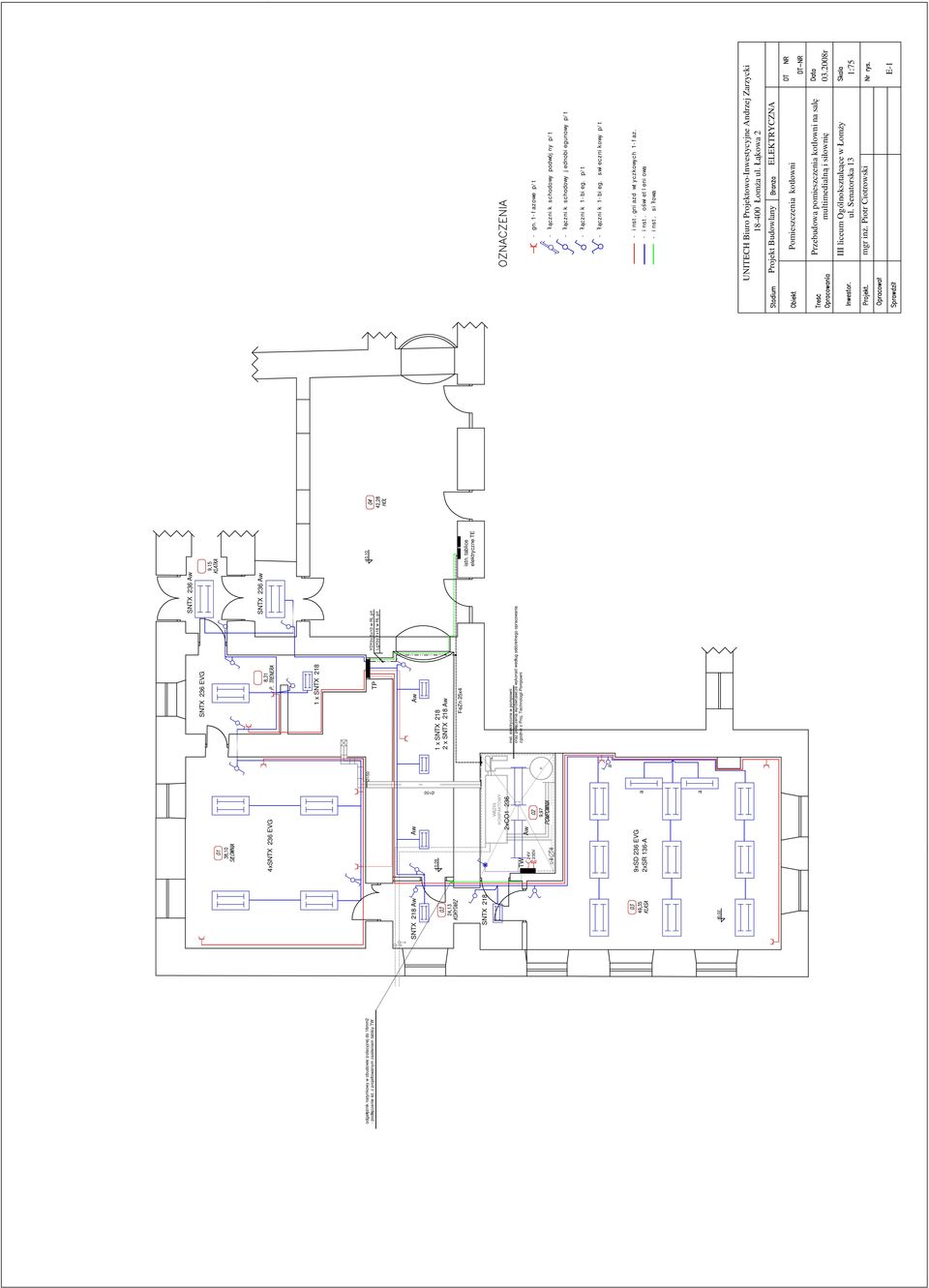

9 - 0,02 + 0,09 ZE KOMPAKTOWY Ø ,10 Ø150 odga nik natynkowy w obudowie izolacyjnej do 16mm2 - pod czenie ist. z projeltowanym zasileniem tablicy TW SNTX 218 Aw SNTX 218 4xSNTX 236 EVG Aw 2xCO1 236 TW 24V 230V Aw 9xSD 236 EVG 2xSR 136-A a a a SNTX 236 Aw SNTX 236 EVG SNTX 236 Aw 1 x SNTX 218 TP YDY o 5x10 w RL p/t LgY o 1x16 w RL p/t Aw 1 x SNTX x SNTX 218 Aw FeZn 25x4 inst. elektryczne w pompowni oraz po czenia wyrównawcze wykona wed ug oddzielnego opracowania zgodnie z Proj. Technologii Pompowni istn. tablice elektryczne TE - gn.1-fazowe p/t - cznik schodowy podwójny p/t - cznik schodowy jednobiegunowy p/t - cznik 1-bieg. p/t - cznik 1-bieg. swiecznikowy p/t - inst.gniazd wtyczkowych 1-faz. - inst. o wietleniowa - inst. si owa om a ul. kowa 2 Projekt Budowlany ELEKTRYCZNA Pomieszczenia kot owni Przebudowa pomieszczenia kot owni na sal multimedialn i si owni r III liceum Ogólnokszta ce w om y ul. Senatorska 13 mgr in. Piotr Ciotrowski 1:75 E-1

10 TP RP 36Z Nr rysunku Gn. 1-faz. p/t - klasa Gn. 1-faz. p/t - si ownia Gn. 1-faz. p/t - pokój trenera Gn. 1-faz. - porz dkowe komunikacja YDY o3x2,5 p/t YDY o3x2,5 p/t YDY o3x2,5 p/t YDY o3x2,5 p/t wietlenie - obw.nr 1 Temat Inwestor Rysunek Schemat idowy zasilania TP Autorzy mgr in. Piotr Ciotrowski Nr. upr.suw-105/88 Bran a Faza Data Rozdzielnia "TP" FR A 3xL303 PowerPro C P304 25A/30mA 4xS301B16A P304 25A/30mA 3xS301C6A TP36Z Nr str. 9 YDYzo 5x10mm w RL p/t 2 LY16 wietlenie - obw.nr 2 wietlenie - obw.nr 3 Przebudowa pomieszczenia kot owni na sal multimedialn i si owni III liceum Ogólnokszta ce w om y ul. Senatorska 13 UNITECH Biuro Projektowo-Inwestycyjne Andrzej Zarzycki om a ul. kowa 2 FeZn 25x4 fragment istn. tablicy elektrycznej TE SAMOCZYNNE WY CZENIE ZASILANIA W UK ADZIE TN-S
