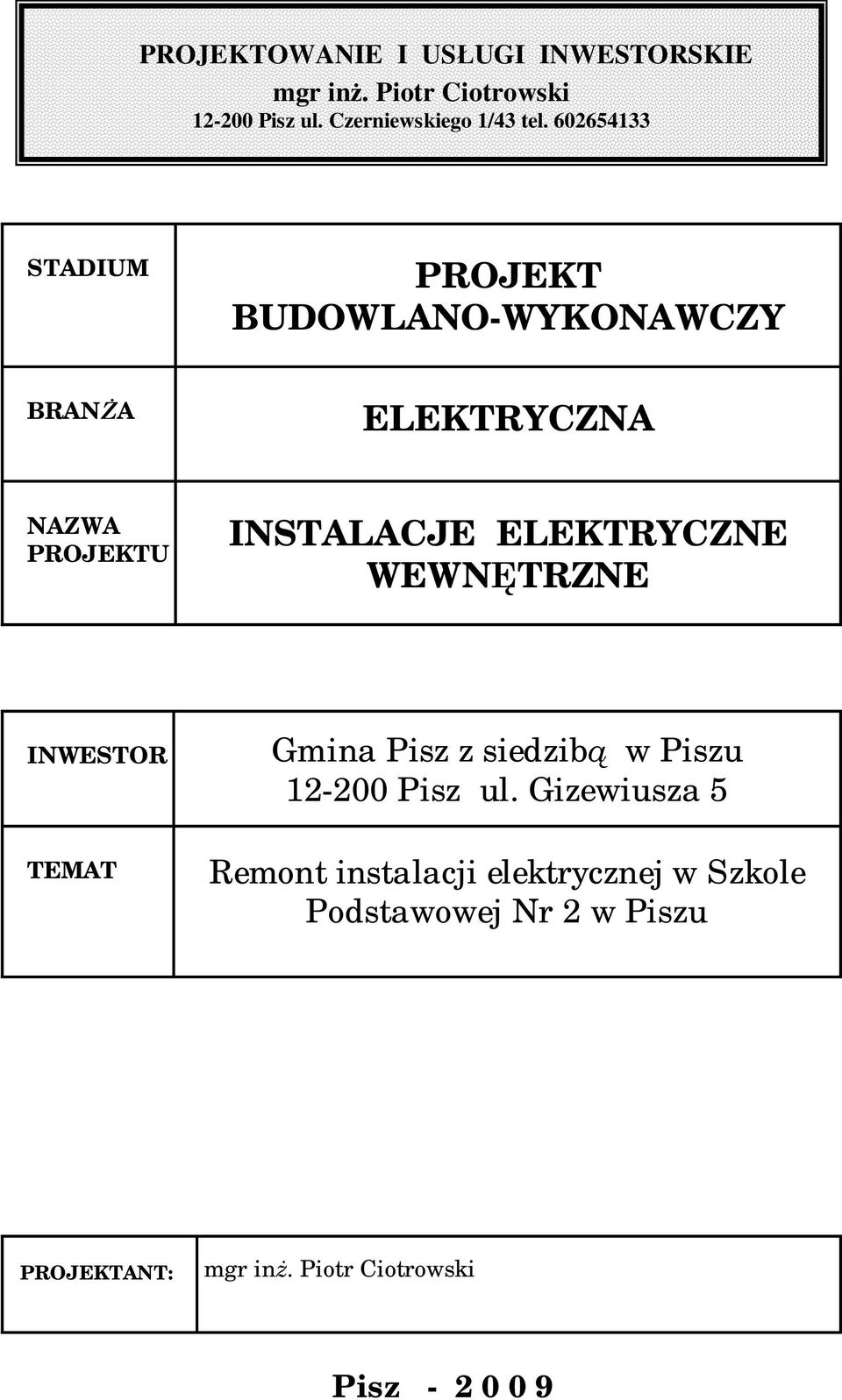

1 PROJEKTOWANIE I US UGI INWESTORSKIE mgr in. Piotr Ciotrowski Pisz ul. Czerniewskiego 1/43 tel STADIUM PROJEKT BUDOWLANO-WYKONAWCZY BRAN A ELEKTRYCZNA NAZWA PROJEKTU INSTALACJE ELEKTRYCZNE WEWN TRZNE INWESTOR TEMAT Gmina Pisz z siedzib w Piszu Pisz ul. Gizewiusza 5 Remont instalacji elektrycznej w Szkole Podstawowej Nr 2 w Piszu PROJEKTANT: mgr in. Piotr Ciotrowski Pisz

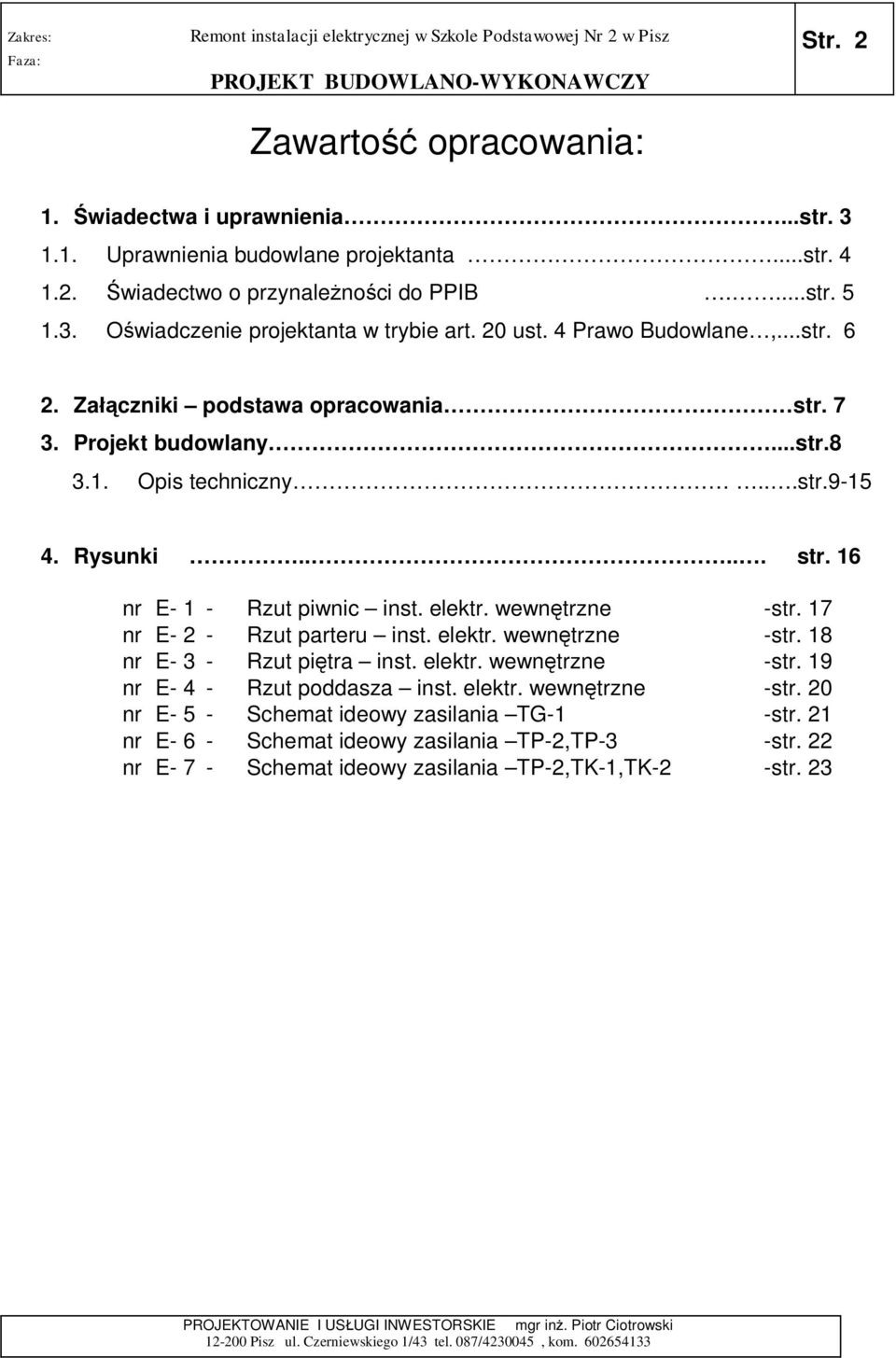

2 Zawarto opracowania: Str wiadectwa i uprawnienia...str Uprawnienia budowlane projektanta...str wiadectwo o przynale no ci do PPIB....str O wiadczenie projektanta w trybie art. 20 ust. 4 Prawo Budowlane,...str Za czniki podstawa opracowania str Projekt budowlany...str Opis techniczny...str Rysunki..... str. 16 nr E- 1 - Rzut piwnic inst. elektr. wewn trzne -str. 17 nr E- 2 - Rzut parteru inst. elektr. wewn trzne -str. 18 nr E- 3 - Rzut pi tra inst. elektr. wewn trzne -str. 19 nr E- 4 - Rzut poddasza inst. elektr. wewn trzne -str. 20 nr E- 5 - Schemat ideowy zasilania TG-1 -str. 21 nr E- 6 - Schemat ideowy zasilania TP-2,TP-3 -str. 22 nr E- 7 - Schemat ideowy zasilania TP-2,TK-1,TK-2 -str. 23

3 Str wiadectwa i uprawnienia

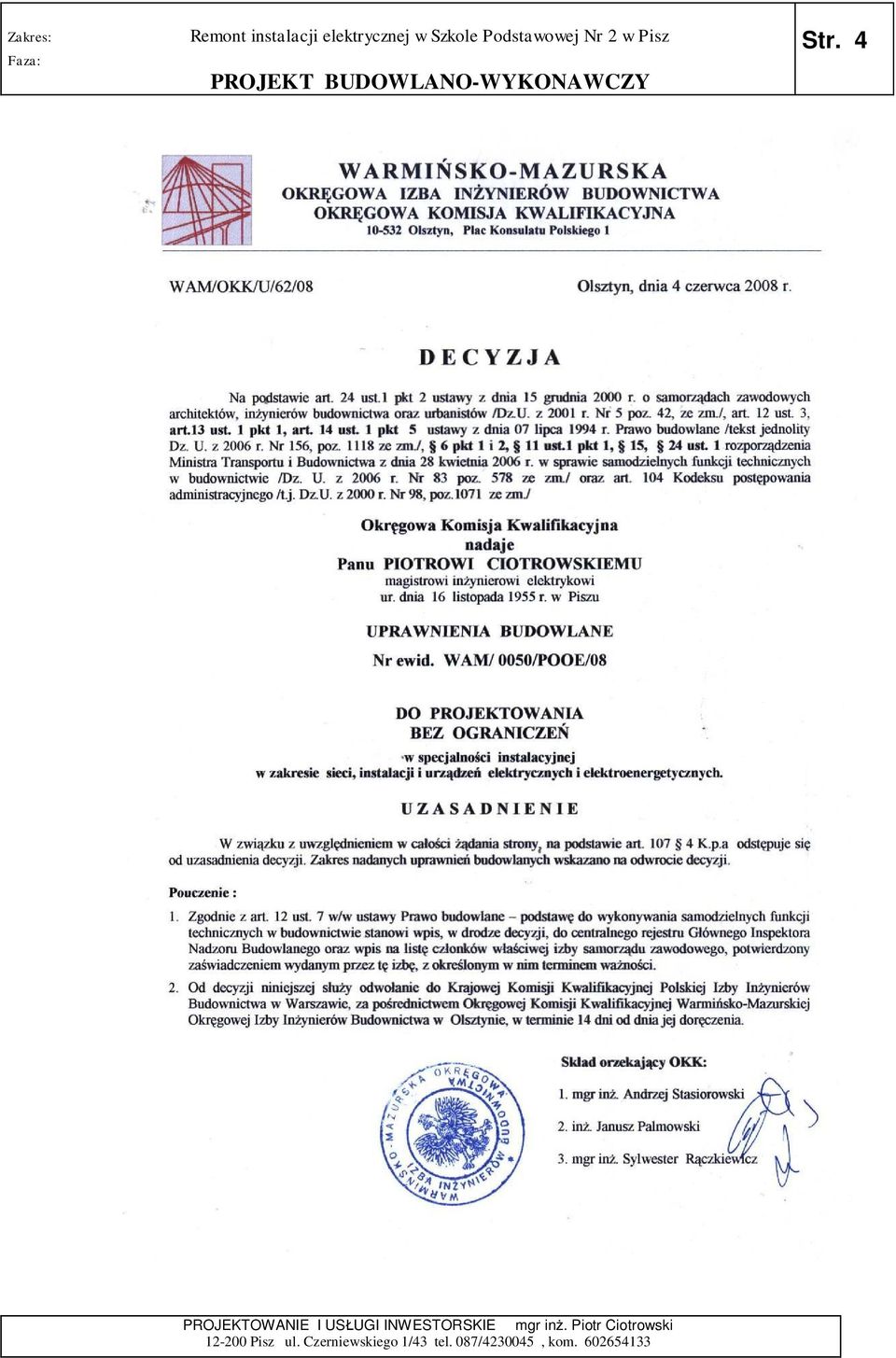

4 Str. 4

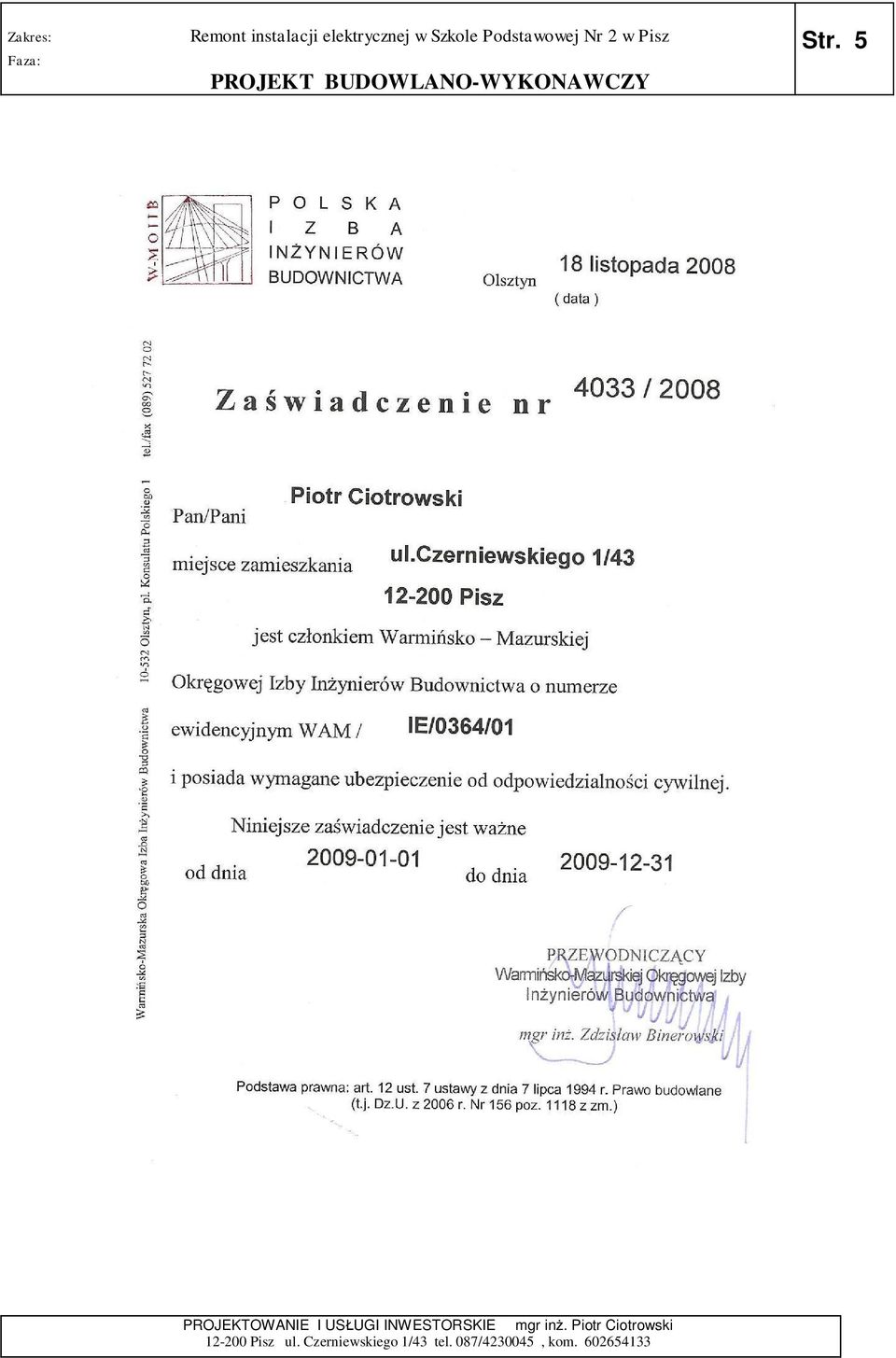

5 Str. 5

6 WIADCZENIE PROJEKTANTA Str. 6 Ja, ni ej podpisany (a) Piotr Ciotrowski legitymuj cy (a) si dowodem osobistym ABD wydanym przez Burmistrza Gminy i Miasta Pisz jestem cz onkiem izby budowlanej pod numerem ewidencyjnym WAM/IE/0364/01 (za wiadczenie izby wa ne na dzie sporz dzenia projektu w za czeniu). Po zapoznaniu si z przepisami ustawy z dnia 7 lipca 1994 r. Prawo budowlane (jednolity tekst z 2003r.Dz. U. Nr 207, póz. 2016, z pó n. zm.), zgodnie z art. 20 ust. 4 tej ustawy o wiadczam, e projekt budowlano-wykonawczy : Remont instalacji elektrycznej w Szkole Podstawowej Nr2 w Piszu sporz dzony zosta zgodnie z obowi zuj cymi przepisami oraz zasadami wiedzy technicznej... (podpis)

7 Str Za czniki podstawa opracowania

8 3. Projekt budowlano-wykonawczy Str. 8

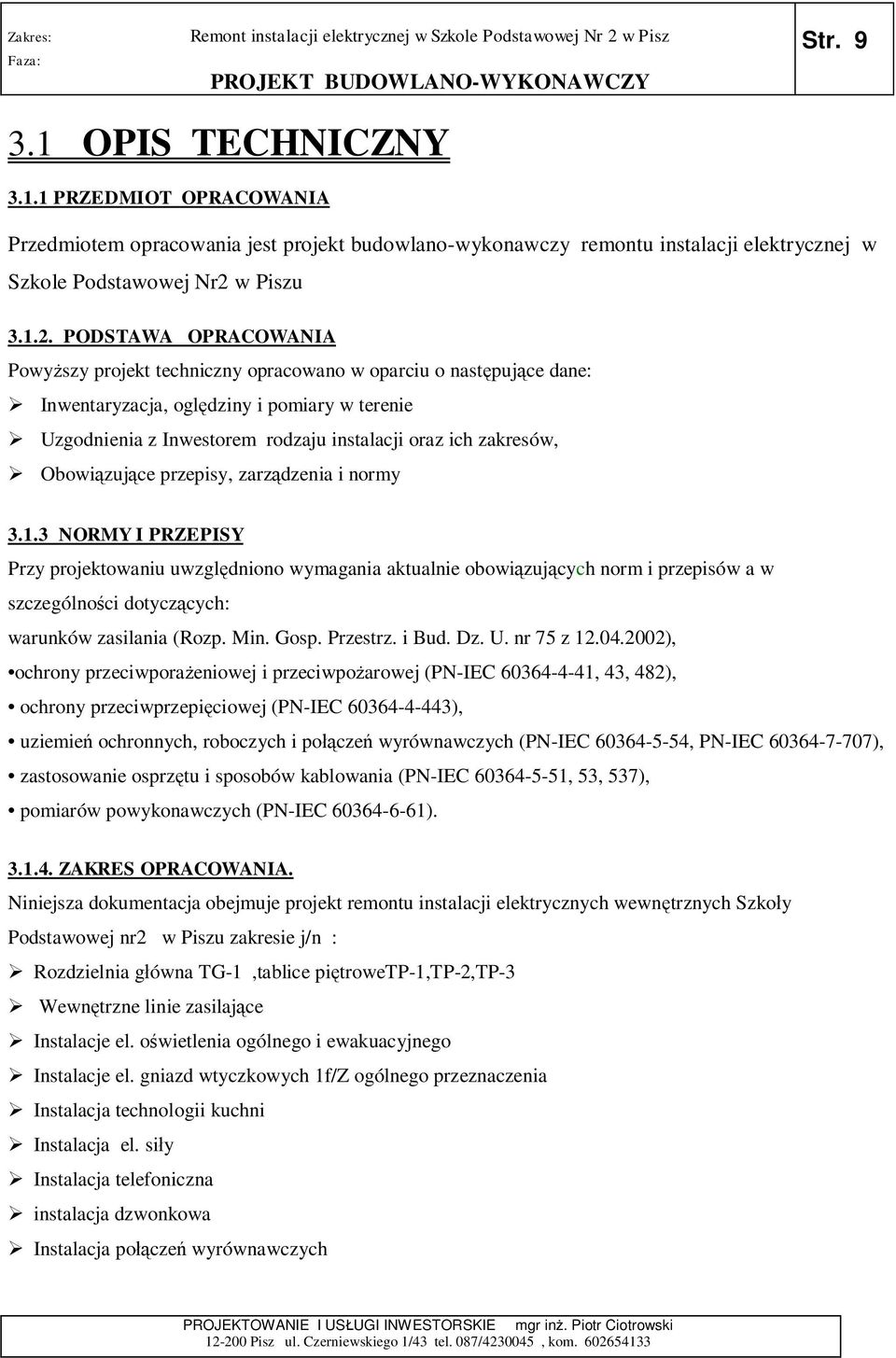

9 Str OPIS TECHNICZNY PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlano-wykonawczy remontu instalacji elektrycznej w Szkole Podstawowej Nr2 w Piszu PODSTAWA OPRACOWANIA Powy szy projekt techniczny opracowano w oparciu o nast puj ce dane: Inwentaryzacja, ogl dziny i pomiary w terenie Uzgodnienia z Inwestorem rodzaju instalacji oraz ich zakresów, Obowi zuj ce przepisy, zarz dzenia i normy NORMY I PRZEPISY Przy projektowaniu uwzgl dniono wymagania aktualnie obowi zuj cych norm i przepisów a w szczególno ci dotycz cych: warunków zasilania (Rozp. Min. Gosp. Przestrz. i Bud. Dz. U. nr 75 z ), ochrony przeciwpora eniowej i przeciwpo arowej (PN-IEC , 43, 482), ochrony przeciwprzepi ciowej (PN-IEC ), uziemie ochronnych, roboczych i po cze wyrównawczych (PN-IEC , PN-IEC ), zastosowanie osprz tu i sposobów kablowania (PN-IEC , 53, 537), pomiarów powykonawczych (PN-IEC ) ZAKRES OPRACOWANIA. Niniejsza dokumentacja obejmuje projekt remontu instalacji elektrycznych wewn trznych Szko y Podstawowej nr2 w Piszu zakresie j/n : Rozdzielnia g ówna TG-1,tablice pi trowetp-1,tp-2,tp-3 Wewn trzne linie zasilaj ce Instalacje el. o wietlenia ogólnego i ewakuacyjnego Instalacje el. gniazd wtyczkowych 1f/Z ogólnego przeznaczenia Instalacja technologii kuchni Instalacja el. si y Instalacja telefoniczna instalacja dzwonkowa Instalacja po cze wyrównawczych

10 Str. 10 Instalacja el. przeciwpora eniowa Instalacja odgromowa istniej ca CHARAKTERYSTYKA OGÓLNA Istniej cy budynek Szko y Podstawowej przeznaczony jest do remontu. Remont obejmuje zabudow nowych sufitów z p yt gipsowo- kartonowych oraz malowanie ca ego budynku. W zwi zku z tym, e instalacja elektryczna wewn trzna wykonana przewodami miedzianymi ( dwu i cztero owymi ) oraz cz ciowo aluminiowymi nie spe nia wymogów aktualnych norm i przepisów nale y j wymieni. Przedmiotem niniejszego opracowania jest nowa instalacja elektryczna w ca ym budynku wraz z osprz tem i oprawami o wietleniowymi. Ze wzgl du na dobry stan techniczny cz ci opraw nale y je zdemontowa a nst. zamontowa zgodnie z opisami na rzutach poszczególnych kondygnacji - oprawy do ponownego zamontowania oznaczono na rys. OP PROJEKTOWANE INSTALACJE ELEKTRYCZNE WLZ,TABLICE ROZDZIELCZE Zasilanie budynku - wg oddzielnego opracowania (dot budowy Sali gimnastycznej ) W nowoprojektowanej tablicy TG wg oddzielnego opracowania (dot budowy Sali gimnastycznej ) przewidziano g ówny wy cznik po arowy budynku szko y. Projektowany wy cznik g ówny stanowi wy cznik kompaktowy wy cznik mocy typu DPX 125 z wyzwalaczem napi ciowym 230V. Sterowanie wy cznikiem za pomoc przycisku umieszczonego w skrzynkach P.PO f-my ABB przy wej ciu do budynku.przewód zasilaj cy typu typu GsLGs 750V 2x0,75 W nowoprojektowanej tablicy TG wg oddzielnego opracowania (dot budowy Sali gimnastycznej ) nale y wyprowadzi w.l.z. typu 5xLgY25mm 2 w RL p/t Projektowan rozdzielni g ówn RG-1 zasilaj projektowane rozdzielnie pi trowe oraz odbiorniki zlokalizowane w budynku nale y zainstalowa w miejscu wskazanym na poszczególnych rzutach. Rozdzielnic g ówn TG-1 oraz pi trowe zaprojektowano jako podtynkowe wykonana z metalu typu XL Dopuszcza si inne alternatywne rozwi zania. Wszystkie tablice pi trowe ulegaj wymianie, istniej ce tablice w pom. kuchni oznaczone na rys. TK- 1,TK-2 pozostaj, ulega wymianie jedynie ich wyposa enie. Wszystkie rozdzielnie nale y wyposa w zamki patentowe zamykane jednym kluczem. Schematy i wyposa enie oraz typy tablic oraz trasy i przekroje wlz-ów podano na za czonych do projektu rysunkach i schematach. Schematy i wyposa enie tablic podano na rysunkach E-4,E-5,E-6

11 Str. 11 Na drzwiczkach od strony wewn trznej rozdzielnic naklei schematy aktualnych po cze i zabezpiecze, INSTALACJA O WIETLENIOWA Istniej instalacj osprz t,oprawy itp. nale y zdemontowa w niezb dnym zakresie i przekaza Inwestorowi Projektuje si instalacj o wietleniow przewodami YDYp 3 (4) x1,5mm 2 p.t,w przestrzeni nad stropem podwieszonym z p yt gipsowo-kartonowych oraz na poddaszu w rurach peschla. Wielko zabezpiecze oraz przekroje przewodów zasilaj cych poszczególne obwody podano na schematach ideowych zasilania. Zarówno instalacja o wietlenia jak i gniazd wtyczkowych b dzie w uk adzie TN-S tj.; L;N;PE. Wszystkie przewody o izolacji i pow oce polwinitowej 750 V. Osprz t instalowa na wysoko ci od posadzki : czniki -1,6 m. Gniazda wtyczkowe w pokojach zaj i korytarzach -1,6, w pom. kuchennych na wys. 1,2m We wszystkich pomieszczeniach nale y instalowa osprz t elektryczny zwyk y i szczelny 16A w wykonaniu p/t firmy PLAST ROL zgodnie z oznaczeniami na rysunkach i rzutach oraz za czonym do PT przedmiarze. Dopuszcza si inne alternatywne rozwi zania. Poza o wietleniem podstawowym, przewiduje si o wietlenie ewakuacyjne, o którym podaje p niniejszego opisu. Instalacj wykona zgodnie z PBUE + PN/E warunki techniczne dla budynków. OPRAWY O WIETLENIOWE WEWN TRZNE Oprawy montowa zgodnie z opisem na poszczególnych rzutach. Dopuszcza si inne alternatywne rozwi zania w porozumieniu z projektantem lub inspektorem nadzoru inwestorskiego bior c pod uwag w ciwe o wietlenie jak równie odpowiedni ich szczelno. Wszelkie zmiany wykonywane przez inwestora na etapie realizacji inwestycji nale y dokona w porozumieniu z projektantem. Ze wzgl du na dobry stan techniczny cz ci opraw nale y je zdemontowa a nst. zamontowa zgodnie z opisami na rzutach poszczególnych kondygnacji - oprawy do ponownego zamontowania oznaczono na rys. OP. Do o wietlenia sal lekcyjnych zastosowano oprawy wietlówkowe typu SD 236 EVG, SNTX 236 EVG, SNTX 236 EVG z elektronicznym uk adem zasilania, Do do wietlenia tablic w klasach zastosowano asymetryczne oprawy typu SR-136A. W pozosta ych pomieszczeniach oraz komunikacji nale y zamontowa oprawy zgodnie z opisem

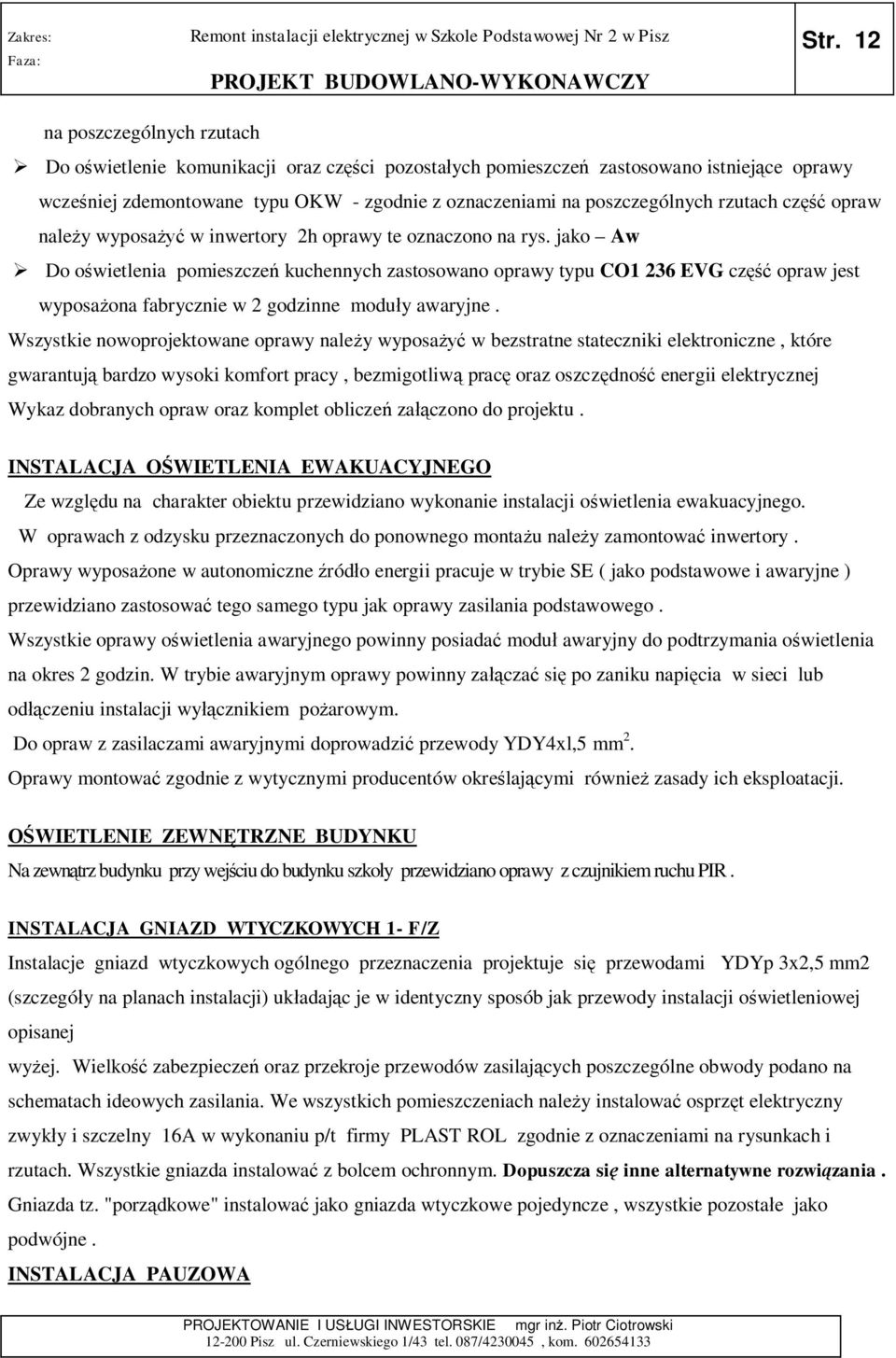

12 Str. 12 na poszczególnych rzutach Do o wietlenie komunikacji oraz cz ci pozosta ych pomieszcze zastosowano istniej ce oprawy wcze niej zdemontowane typu OKW - zgodnie z oznaczeniami na poszczególnych rzutach cz opraw nale y wyposa w inwertory 2h oprawy te oznaczono na rys. jako Aw Do o wietlenia pomieszcze kuchennych zastosowano oprawy typu CO1 236 EVG cz opraw jest wyposa ona fabrycznie w 2 godzinne modu y awaryjne. Wszystkie nowoprojektowane oprawy nale y wyposa w bezstratne stateczniki elektroniczne, które gwarantuj bardzo wysoki komfort pracy, bezmigotliw prac oraz oszcz dno energii elektrycznej Wykaz dobranych opraw oraz komplet oblicze za czono do projektu. INSTALACJA O WIETLENIA EWAKUACYJNEGO Ze wzgl du na charakter obiektu przewidziano wykonanie instalacji o wietlenia ewakuacyjnego. W oprawach z odzysku przeznaczonych do ponownego monta u nale y zamontowa inwertory. Oprawy wyposa one w autonomiczne ród o energii pracuje w trybie SE ( jako podstawowe i awaryjne ) przewidziano zastosowa tego samego typu jak oprawy zasilania podstawowego. Wszystkie oprawy o wietlenia awaryjnego powinny posiada modu awaryjny do podtrzymania o wietlenia na okres 2 godzin. W trybie awaryjnym oprawy powinny za cza si po zaniku napi cia w sieci lub od czeniu instalacji wy cznikiem po arowym. Do opraw z zasilaczami awaryjnymi doprowadzi przewody YDY4xl,5 mm 2. Oprawy montowa zgodnie z wytycznymi producentów okre laj cymi równie zasady ich eksploatacji. WIETLENIE ZEWN TRZNE BUDYNKU Na zewn trz budynku przy wej ciu do budynku szko y przewidziano oprawy z czujnikiem ruchu PIR. INSTALACJA GNIAZD WTYCZKOWYCH 1- F/Z Instalacje gniazd wtyczkowych ogólnego przeznaczenia projektuje si przewodami YDYp 3x2,5 mm2 (szczegó y na planach instalacji) uk adaj c je w identyczny sposób jak przewody instalacji o wietleniowej opisanej wy ej. Wielko zabezpiecze oraz przekroje przewodów zasilaj cych poszczególne obwody podano na schematach ideowych zasilania. We wszystkich pomieszczeniach nale y instalowa osprz t elektryczny zwyk y i szczelny 16A w wykonaniu p/t firmy PLAST ROL zgodnie z oznaczeniami na rysunkach i rzutach. Wszystkie gniazda instalowa z bolcem ochronnym. Dopuszcza si inne alternatywne rozwi zania. Gniazda tz. "porz dkowe" instalowa jako gniazda wtyczkowe pojedyncze, wszystkie pozosta e jako podwójne. INSTALACJA PAUZOWA

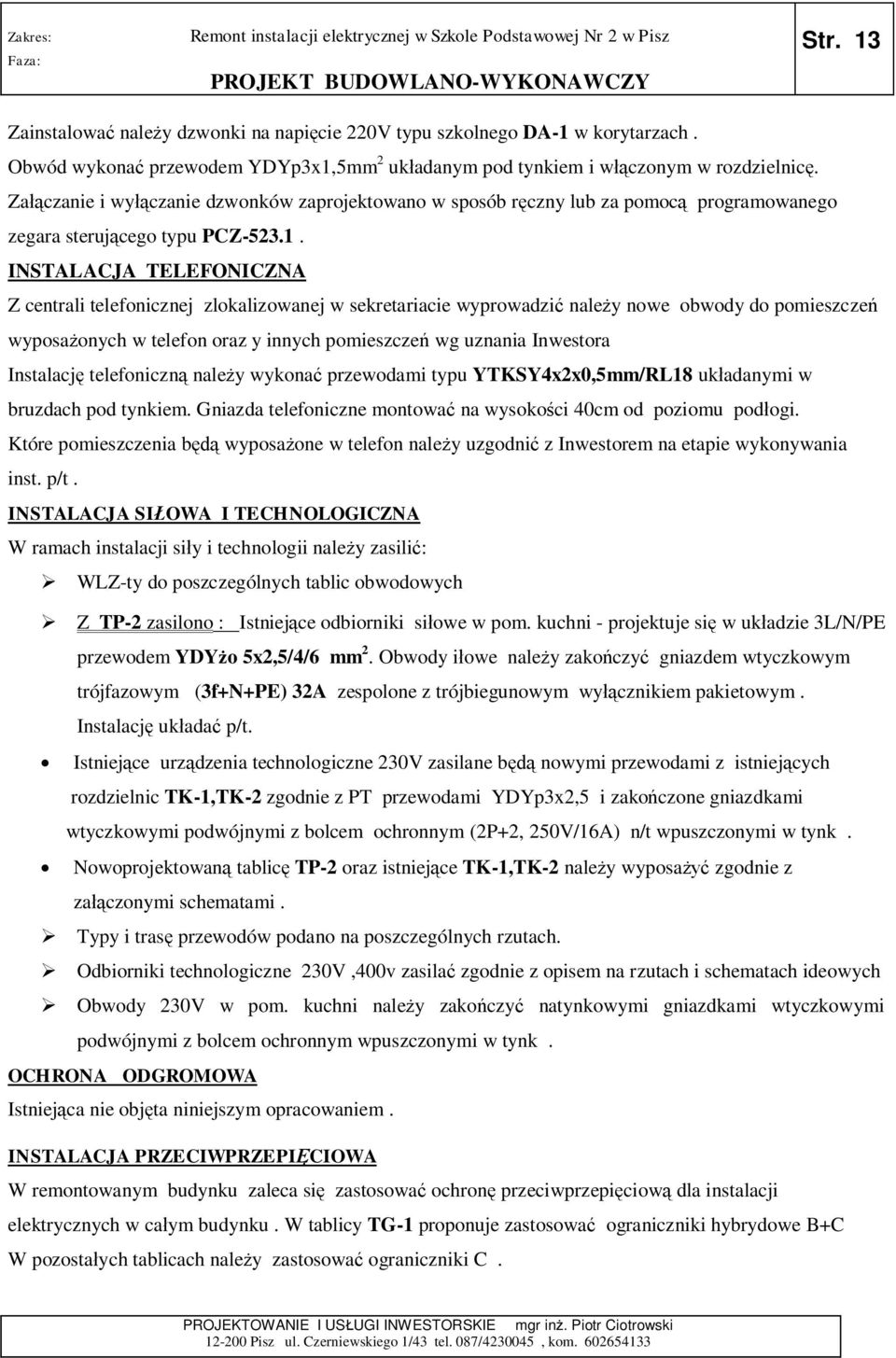

13 Str. 13 Zainstalowa nale y dzwonki na napi cie 220V typu szkolnego DA-1 w korytarzach. Obwód wykona przewodem YDYp3x1,5mm 2 uk adanym pod tynkiem i w czonym w rozdzielnic. Za czanie i wy czanie dzwonków zaprojektowano w sposób r czny lub za pomoc programowanego zegara steruj cego typu PCZ INSTALACJA TELEFONICZNA Z centrali telefonicznej zlokalizowanej w sekretariacie wyprowadzi nale y nowe obwody do pomieszcze wyposa onych w telefon oraz y innych pomieszcze wg uznania Inwestora Instalacj telefoniczn nale y wykona przewodami typu YTKSY4x2x0,5mm/RL18 uk adanymi w bruzdach pod tynkiem. Gniazda telefoniczne montowa na wysoko ci 40cm od poziomu pod ogi. Które pomieszczenia b wyposa one w telefon nale y uzgodni z Inwestorem na etapie wykonywania inst. p/t. INSTALACJA SI OWA I TECHNOLOGICZNA W ramach instalacji si y i technologii nale y zasili : WLZ-ty do poszczególnych tablic obwodowych Z TP-2 zasilono : Istniej ce odbiorniki si owe w pom. kuchni - projektuje si w uk adzie 3L/N/PE przewodem YDY o 5x2,5/4/6 mm 2. Obwody i owe nale y zako czy gniazdem wtyczkowym trójfazowym (3f+N+PE) 32A zespolone z trójbiegunowym wy cznikiem pakietowym. Instalacj uk ada p/t. Istniej ce urz dzenia technologiczne 230V zasilane b nowymi przewodami z istniej cych rozdzielnic TK-1,TK-2 zgodnie z PT przewodami YDYp3x2,5 i zako czone gniazdkami wtyczkowymi podwójnymi z bolcem ochronnym (2P+2, 250V/16A) n/t wpuszczonymi w tynk. Nowoprojektowan tablic TP-2 oraz istniej ce TK-1,TK-2 nale y wyposa zgodnie z za czonymi schematami. Typy i tras przewodów podano na poszczególnych rzutach. Odbiorniki technologiczne 230V,400v zasila zgodnie z opisem na rzutach i schematach ideowych Obwody 230V w pom. kuchni nale y zako czy natynkowymi gniazdkami wtyczkowymi podwójnymi z bolcem ochronnym wpuszczonymi w tynk. OCHRONA ODGROMOWA Istniej ca nie obj ta niniejszym opracowaniem. INSTALACJA PRZECIWPRZEPI CIOWA W remontowanym budynku zaleca si zastosowa ochron przeciwprzepi ciow dla instalacji elektrycznych w ca ym budynku. W tablicy TG-1 proponuje zastosowa ograniczniki hybrydowe B+C W pozosta ych tablicach nale y zastosowa ograniczniki C.

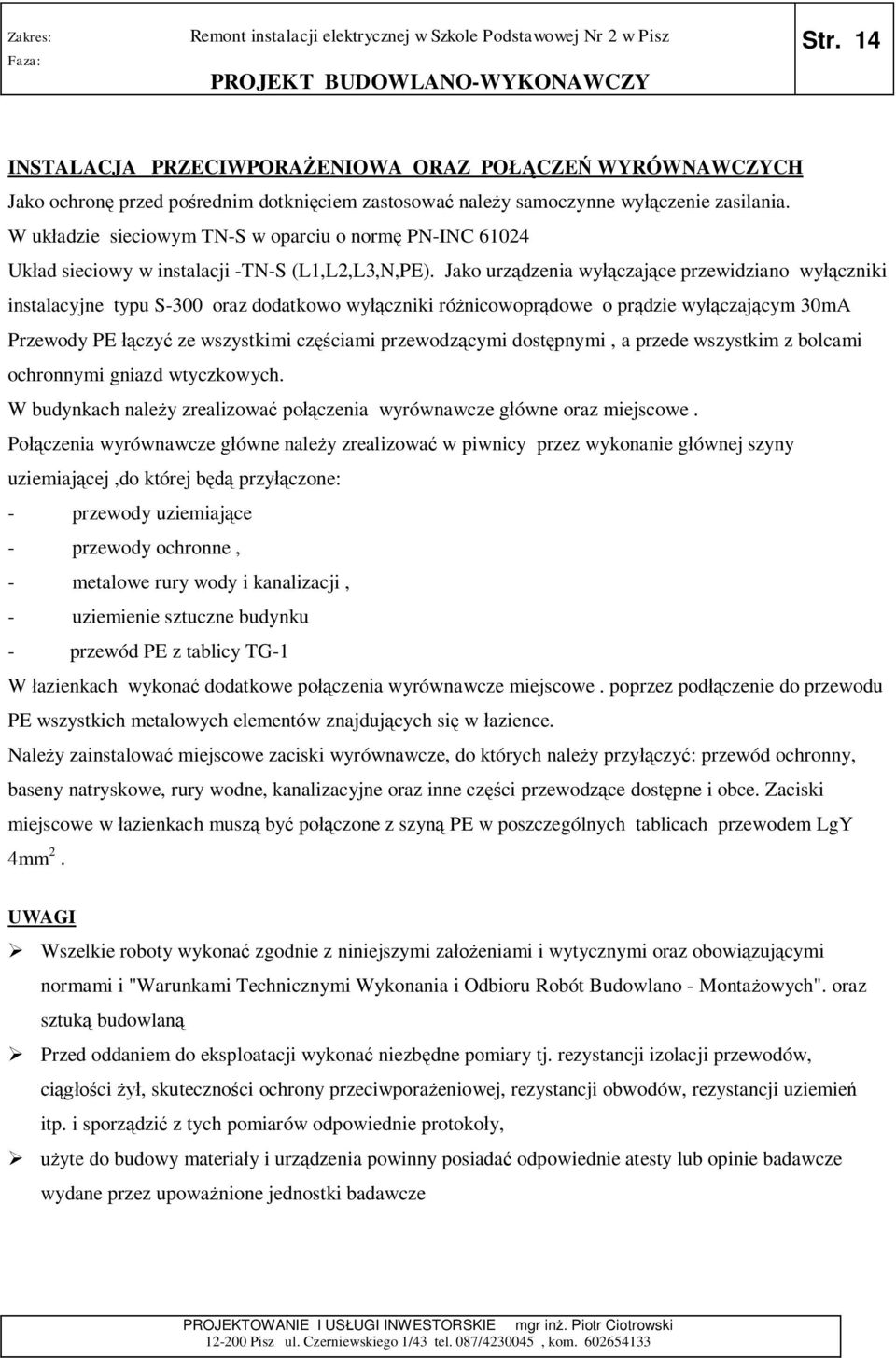

14 Str. 14 INSTALACJA PRZECIWPORA ENIOWA ORAZ PO CZE WYRÓWNAWCZYCH Jako ochron przed po rednim dotkni ciem zastosowa nale y samoczynne wy czenie zasilania. W uk adzie sieciowym TN-S w oparciu o norm PN-INC Uk ad sieciowy w instalacji -TN-S (L1,L2,L3,N,PE). Jako urz dzenia wy czaj ce przewidziano wy czniki instalacyjne typu S-300 oraz dodatkowo wy czniki ró nicowopr dowe o pr dzie wy czaj cym 30mA Przewody PE czy ze wszystkimi cz ciami przewodz cymi dost pnymi, a przede wszystkim z bolcami ochronnymi gniazd wtyczkowych. W budynkach nale y zrealizowa po czenia wyrównawcze g ówne oraz miejscowe. Po czenia wyrównawcze g ówne nale y zrealizowa w piwnicy przez wykonanie g ównej szyny uziemiaj cej,do której b przy czone: - przewody uziemiaj ce - przewody ochronne, - metalowe rury wody i kanalizacji, - uziemienie sztuczne budynku - przewód PE z tablicy TG-1 W azienkach wykona dodatkowe po czenia wyrównawcze miejscowe. poprzez pod czenie do przewodu PE wszystkich metalowych elementów znajduj cych si w azience. Nale y zainstalowa miejscowe zaciski wyrównawcze, do których nale y przy czy : przewód ochronny, baseny natryskowe, rury wodne, kanalizacyjne oraz inne cz ci przewodz ce dost pne i obce. Zaciski miejscowe w azienkach musz by po czone z szyn PE w poszczególnych tablicach przewodem LgY 4mm 2. UWAGI Wszelkie roboty wykona zgodnie z niniejszymi za eniami i wytycznymi oraz obowi zuj cymi normami i "Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Monta owych". oraz sztuk budowlan Przed oddaniem do eksploatacji wykona niezb dne pomiary tj. rezystancji izolacji przewodów, ci ci, skuteczno ci ochrony przeciwpora eniowej, rezystancji obwodów, rezystancji uziemie itp. i sporz dzi z tych pomiarów odpowiednie protoko y, yte do budowy materia y i urz dzenia powinny posiada odpowiednie atesty lub opinie badawcze wydane przez upowa nione jednostki badawcze

15 Str. 15 Uwaga: przed przyst pieniem do realizacji projektu nale y dokona jeszcze raz uzgodnie z ytkownikiem obiektu w sprawie ko cowego rozmieszczenia gniazd wtyczkowych. Ta sama uwaga dotyczy równie rozmieszczenia gniazd telefonicznych. Instalacj w budynku wykona w koordynacji z kierownikami robót budowlanych Wszystkie roboty nale y wykona w sposób powoduj cy jak najmniejsze zniszczenia glazury i tynków po wykonaniu robót nale y wykona estetyczne uzupe nienie brakuj cych tynków We wszystkich oprawach montowa wietlówki LF18W/840, LF36W/840 Zdemontowany osprz t, tablice z wyposa eniem oraz oprawy zdemontowane i nie zabudowane ponownie wraz ze zdemontowanymi wietlówkami nale y zda protokolarnie Inwestorowi. Opracowa :

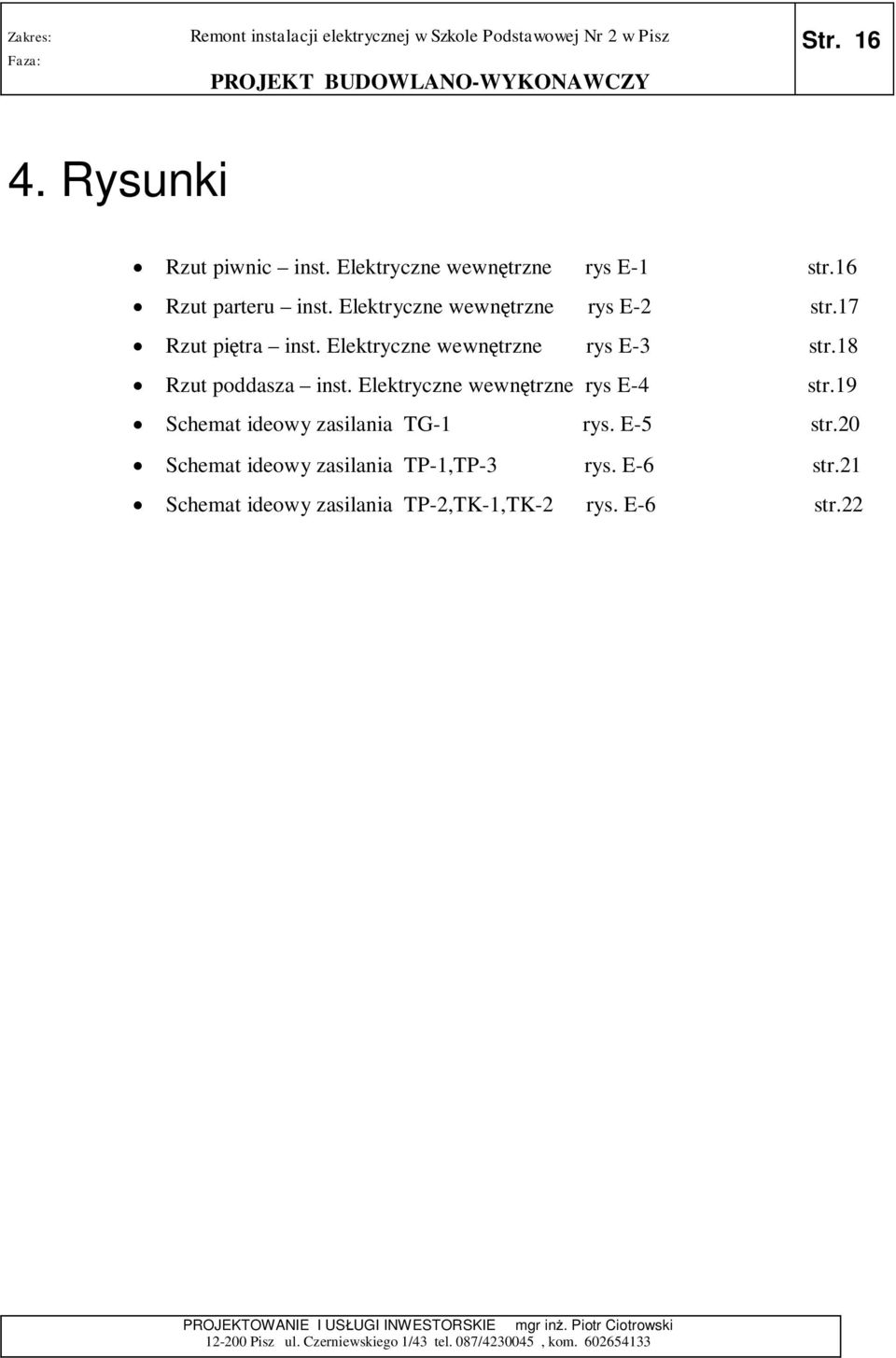

16 Str Rysunki Rzut piwnic inst. Elektryczne wewn trzne rys E-1 str.16 Rzut parteru inst. Elektryczne wewn trzne rys E-2 str.17 Rzut pi tra inst. Elektryczne wewn trzne rys E-3 str.18 Rzut poddasza inst. Elektryczne wewn trzne rys E-4 str.19 Schemat ideowy zasilania TG-1 rys. E-5 str.20 Schemat ideowy zasilania TP-1,TP-3 rys. E-6 str.21 Schemat ideowy zasilania TP-2,TK-1,TK-2 rys. E-6 str.22
