1 ZAK AD PROJEKTOWO US UGOWY PROJEKT Stanis aw Olejnik Suwa ki ul. Bohaterów 19 tel. kom PROJEKT BUDOWLANY WYMIANA INSTALACJI ELEKTRYCZNYCH Obiekt: Adres: Zespó Szkó Centrum Kszta cenia Rolniczego BUDYNEK INTERNATU ul. Ogrodowa 49, Suwa ki Inwestor: Zespó Szkó Centrum Kszta cenia Rolniczego Im. Wincentego Witosa w Suwa kach Sporz dzi : Stanis aw Olejnik nr uprawnie projektowych SUW 32/88 Suwa ki, maj 2013

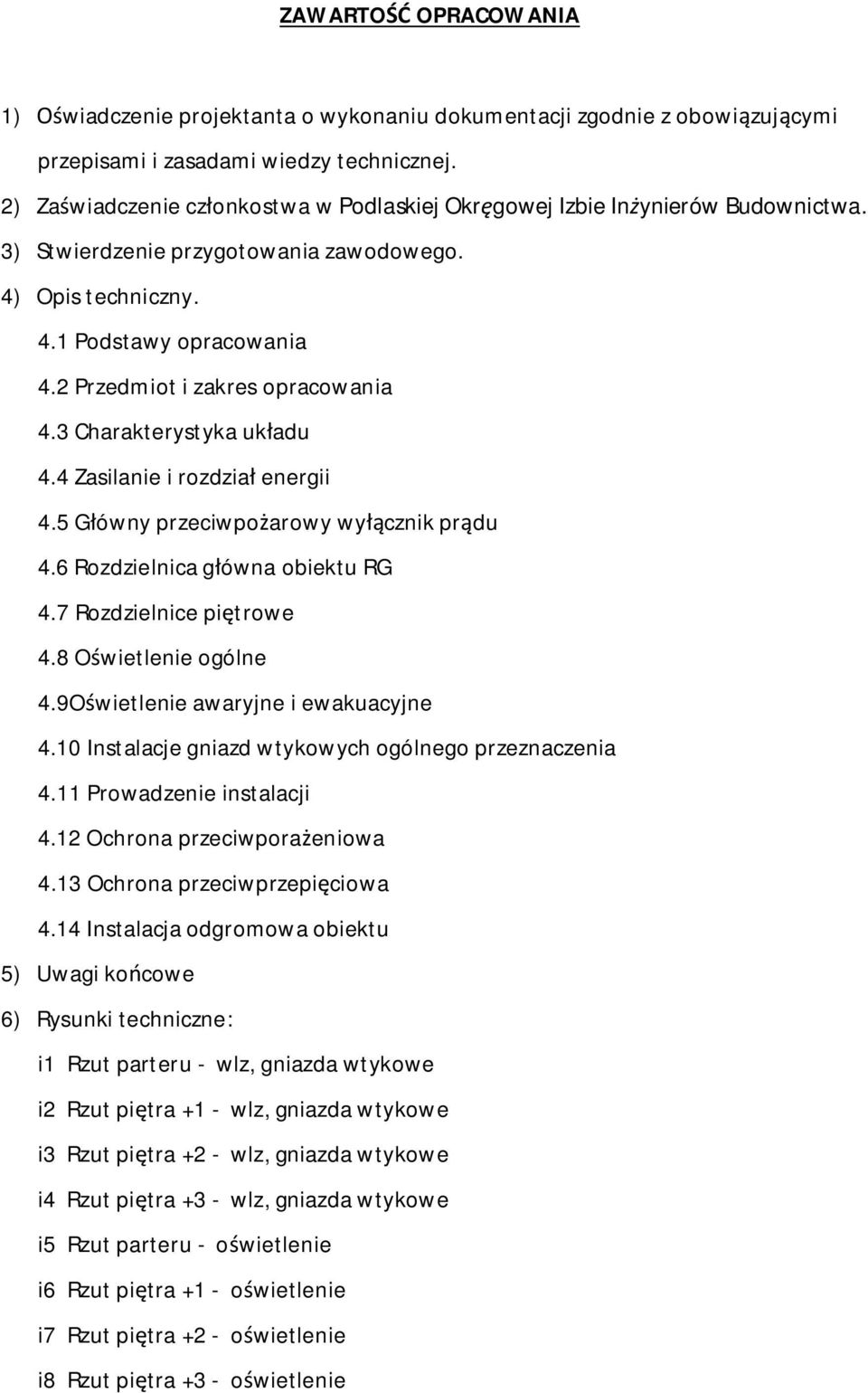

2 ZAWARTO OPRACOWANIA 1) wiadczenie projektanta o wykonaniu dokumentacji zgodnie z obowi zuj cymi przepisami i zasadami wiedzy technicznej. 2) Za wiadczenie cz onkostwa w Podlaskiej Okr gowej Izbie In ynierów Budownictwa. 3) Stwierdzenie przygotowania zawodowego. 4) Opis techniczny. 4.1 Podstawy opracowania 4.2 Przedmiot i zakres opracowania 4.3 Charakterystyka uk adu 4.4 Zasilanie i rozdzia energii 4.5 G ówny przeciwpo arowy wy cznik pr du 4.6 Rozdzielnica g ówna obiektu RG 4.7 Rozdzielnice pi trowe 4.8 O wietlenie ogólne 4.9O wietlenie awaryjne i ewakuacyjne 4.10 Instalacje gniazd wtykowych ogólnego przeznaczenia 4.11 Prowadzenie instalacji 4.12 Ochrona przeciwpora eniowa 4.13 Ochrona przeciwprzepi ciowa 4.14 Instalacja odgromowa obiektu 5) Uwagi ko cowe 6) Rysunki techniczne: i1 Rzut parteru - wlz, gniazda wtykowe i2 Rzut pi tra +1 - wlz, gniazda wtykowe i3 Rzut pi tra +2 - wlz, gniazda wtykowe i4 Rzut pi tra +3 - wlz, gniazda wtykowe i5 Rzut parteru - o wietlenie i6 Rzut pi tra +1 - o wietlenie i7 Rzut pi tra +2 - o wietlenie i8 Rzut pi tra +3 - o wietlenie

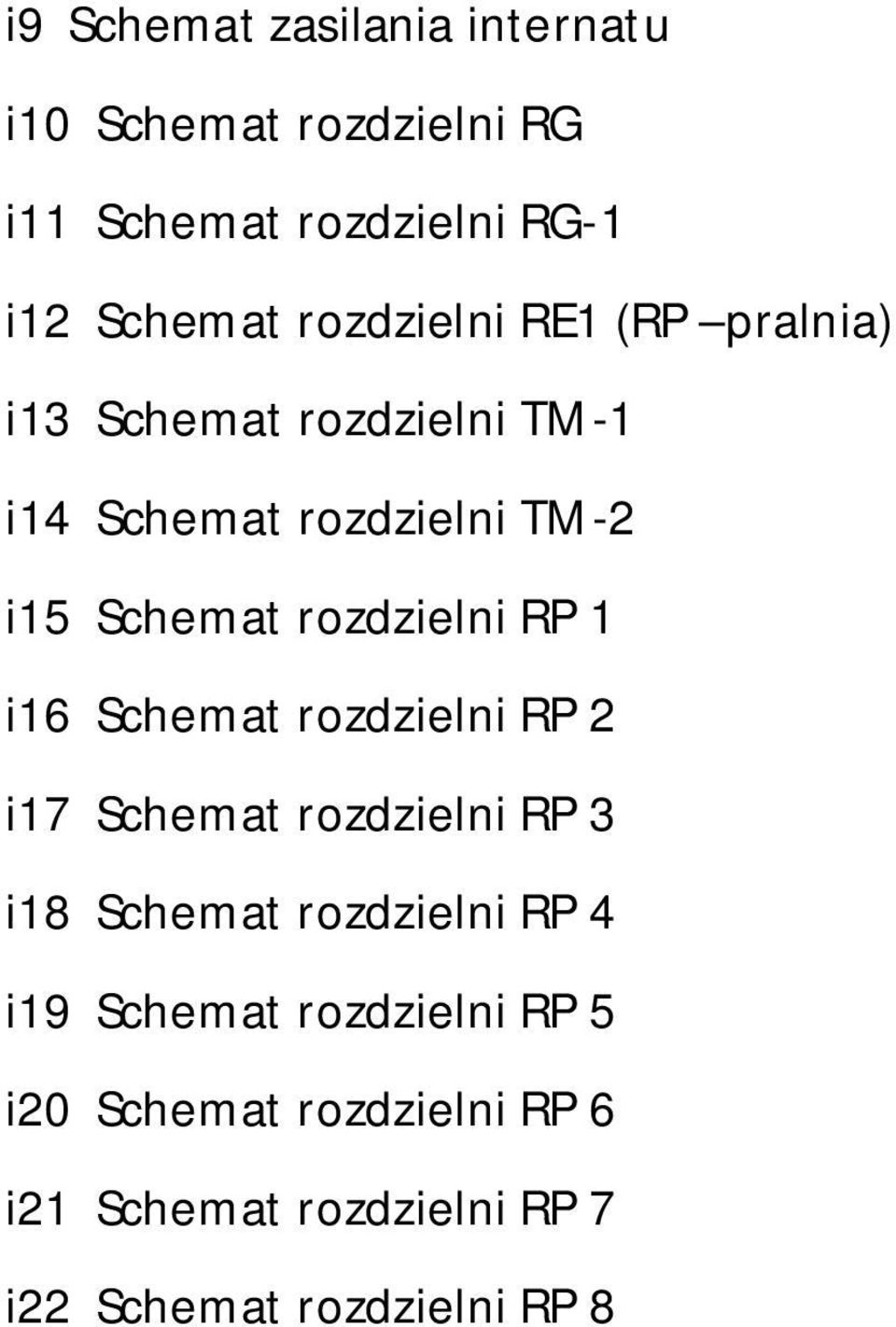

3 i9 Schemat zasilania internatu i10 Schemat rozdzielni RG i11 Schemat rozdzielni RG-1 i12 Schemat rozdzielni RE1 (RP pralnia) i13 Schemat rozdzielni TM-1 i14 Schemat rozdzielni TM-2 i15 Schemat rozdzielni RP 1 i16 Schemat rozdzielni RP 2 i17 Schemat rozdzielni RP 3 i18 Schemat rozdzielni RP 4 i19 Schemat rozdzielni RP 5 i20 Schemat rozdzielni RP 6 i21 Schemat rozdzielni RP 7 i22 Schemat rozdzielni RP 8

4 O WIADCZENIE Zgodnie z Ustaw Prawo Budowlane (Dz. U. Nr 207 z 2003r. poz 2016 z pó niejszymi zmianami ) o wiadczam, e dokumentacja projektowa pn. Projekt budowlany wymiany instalacji elektrycznych w budynku INTERNATU Zespo u Szkó Centrum Kszta cenia Rolniczego w Suwa kach zosta a wykonana z obowi zuj cymi przepisami oraz zasadami wiedzy technicznej. Projektant: Stanis aw Olejnik nr uprawnie projektowych SUW 32/88 Podpis maj 2013.

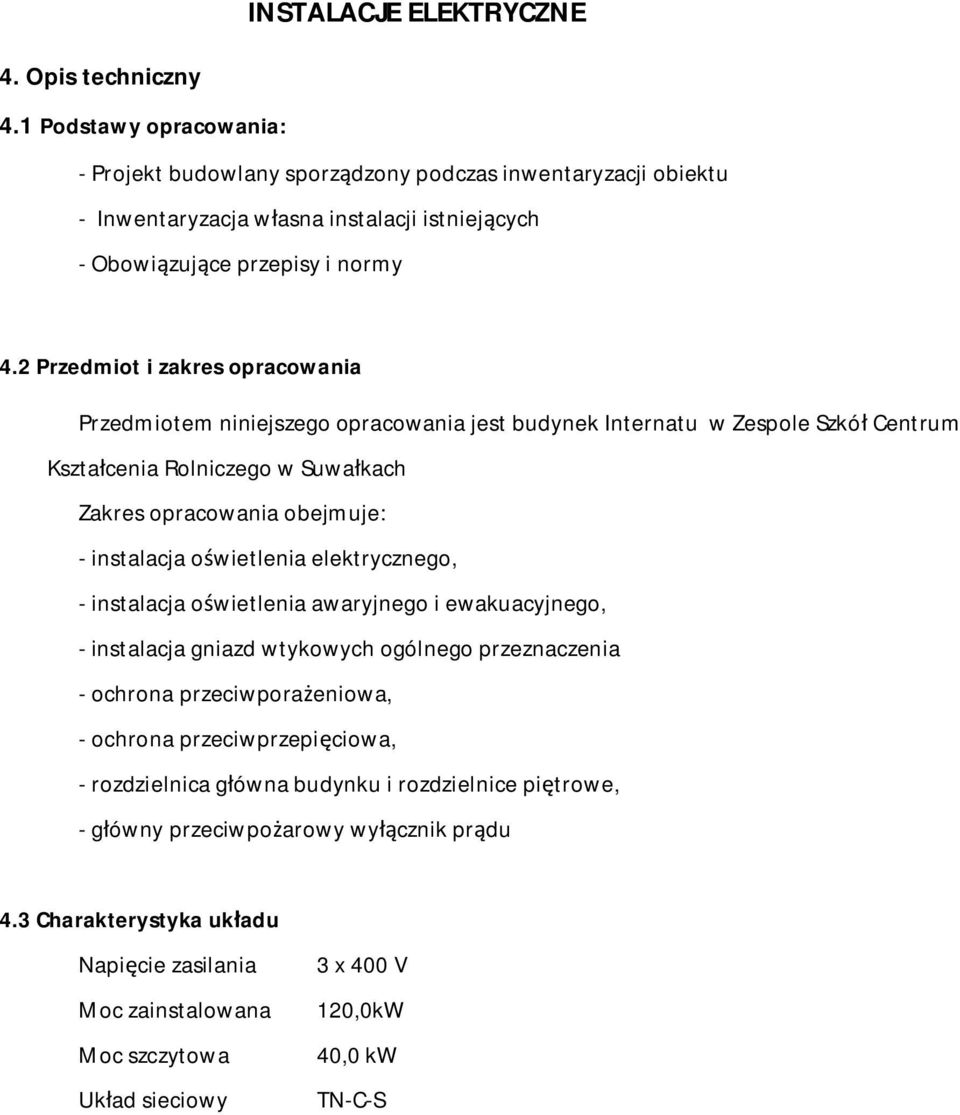

5 INSTALACJE ELEKTRYCZNE 4. Opis techniczny 4.1 Podstawy opracowania: - Projekt budowlany sporz dzony podczas inwentaryzacji obiektu - Inwentaryzacja w asna instalacji istniej cych - Obowi zuj ce przepisy i normy 4.2 Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest budynek Internatu w Zespole Szkó Centrum Kszta cenia Rolniczego w Suwa kach Zakres opracowania obejmuje: - instalacja o wietlenia elektrycznego, - instalacja o wietlenia awaryjnego i ewakuacyjnego, - instalacja gniazd wtykowych ogólnego przeznaczenia - ochrona przeciwpora eniowa, - ochrona przeciwprzepi ciowa, - rozdzielnica g ówna budynku i rozdzielnice pi trowe, - g ówny przeciwpo arowy wy cznik pr du 4.3 Charakterystyka uk adu Napi cie zasilania Moc zainstalowana Moc szczytowa Uk ad sieciowy 3 x 400 V 120,0kW 40,0 kw TN-C-S

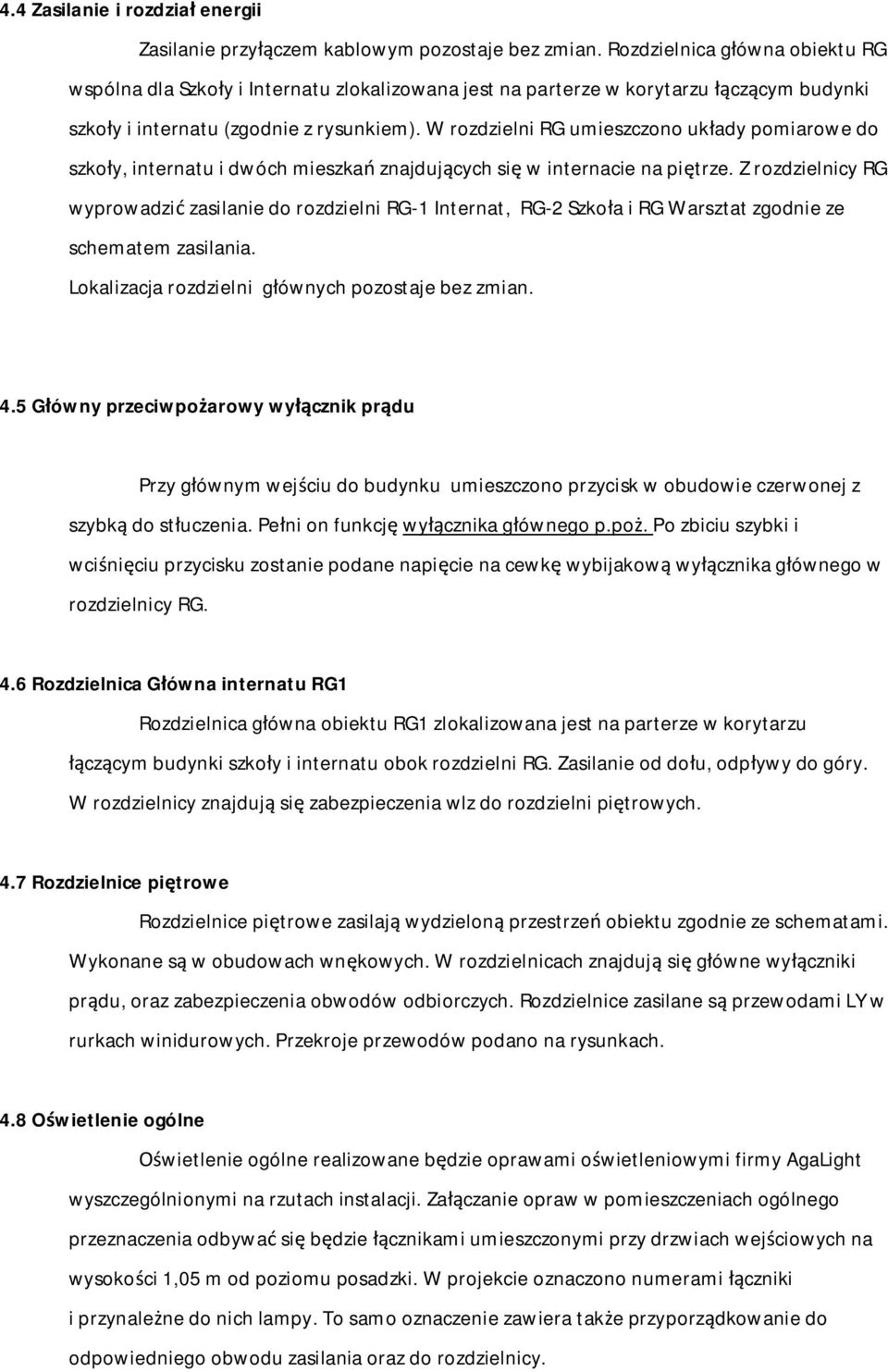

6 4.4 Zasilanie i rozdzia energii Zasilanie przy czem kablowym pozostaje bez zmian. Rozdzielnica g ówna obiektu RG wspólna dla Szko y i Internatu zlokalizowana jest na parterze w korytarzu cz cym budynki szko y i internatu (zgodnie z rysunkiem). W rozdzielni RG umieszczono uk ady pomiarowe do szko y, internatu i dwóch mieszka znajduj cych si w internacie na pi trze. Z rozdzielnicy RG wyprowadzi zasilanie do rozdzielni RG-1 Internat, RG-2 Szko a i RG Warsztat zgodnie ze schematem zasilania. Lokalizacja rozdzielni g ównych pozostaje bez zmian. 4.5 G ówny przeciwpo arowy wy cznik pr du Przy g ównym wej ciu do budynku umieszczono przycisk w obudowie czerwonej z szybk do st uczenia. Pe ni on funkcj wy cznika g ównego p.po. Po zbiciu szybki i wci ni ciu przycisku zostanie podane napi cie na cewk wybijakow wy cznika g ównego w rozdzielnicy RG. 4.6 Rozdzielnica G ówna internatu RG1 Rozdzielnica g ówna obiektu RG1 zlokalizowana jest na parterze w korytarzu cz cym budynki szko y i internatu obok rozdzielni RG. Zasilanie od do u, odp ywy do góry. W rozdzielnicy znajduj si zabezpieczenia wlz do rozdzielni pi trowych. 4.7 Rozdzielnice pi trowe Rozdzielnice pi trowe zasilaj wydzielon przestrze obiektu zgodnie ze schematami. Wykonane s w obudowach wn kowych. W rozdzielnicach znajduj si g ówne wy czniki pr du, oraz zabezpieczenia obwodów odbiorczych. Rozdzielnice zasilane s przewodami LY w rurkach winidurowych. Przekroje przewodów podano na rysunkach. 4.8 O wietlenie ogólne wietlenie ogólne realizowane b dzie oprawami o wietleniowymi firmy AgaLight wyszczególnionymi na rzutach instalacji. Za czanie opraw w pomieszczeniach ogólnego przeznaczenia odbywa si b dzie cznikami umieszczonymi przy drzwiach wej ciowych na wysoko ci 1,05 m od poziomu posadzki. W projekcie oznaczono numerami czniki i przynale ne do nich lampy. To samo oznaczenie zawiera tak e przyporz dkowanie do odpowiedniego obwodu zasilania oraz do rozdzielnicy.

7 wietlenie korytarzy i klatek schodowych za czane b dzie z kilku miejsc cznikami przyciskowymi poprzez przeka niki bistabilne. czniki przyciskowe montowa na wysoko ci 1,05 m od poziomu posadzki w miejscach wyszczególnionych na rzutach. Instalacje wietleniowe prowadzi przewodami YDYp 3(4) x 1,5 mm². W azienkach, umywalniach oraz pralni i pomieszczeniu magla stosowa osprz t szczelny o stopniu co najmniej IP44. Oprawy na cienne wyszczególnione na rzutach montowa na wysoko ci 2,30 od poziomu posadzki. 4.9 O wietlenie awaryjne i ewakuacyjne W budynku przewiduje si awaryjne o wietlenie ewakuacyjne na drogach ewakuacyjnych korytarzach i klatkach schodowych. O wietlenie ewakuacyjne b dzie wykonane zgodnie z Polsk Norm PN-EN 1838 Zastosowanie o wietlenia. O wietlenie awaryjne. Oprawy o wietlenia ewakuacyjnego umieszczone b co najmniej 2 m nad pod og. rednie nat enie o wietlenia na pod odze wzd rodkowej linii dróg ewakuacyjnych b dzie nie mniejsze ni 1 lx, a na centralnym pasie dróg, obejmuj cym nie mniej ni po ow szeroko ci drogi, nat enie o wietlenia b dzie stanowi co najmniej 50 % podanej warto ci. Natomiast nat enie o wietlenia w strefie otwartej dzie wynosi co najmniej 0,5 lx na poziomie pod ogi. Dla urz dze przeciwpo arowych znajduj cych si poza drogami ewakuacyjnymi i poza stref otwart, nat enie o wietlenia na pod odze w obr bie 2 m mierzonych w poziomie od tych urz dze, b dzie wynosi co najmniej 5 lx. W celu zapewnienia odpowiedniego nat enia o wietlenia, oprawy o wietlenia ewakuacyjnego, b usytuowane : przy ka dych drzwiach wyj ciowych przeznaczonych do wyj cia ewakuacyjnego,, przy wyj ciach ewakuacyjnych i znakach bezpiecze stwa, przy ka dej zmianie kierunku, przy ka dym skrzy owaniu korytarzy, na zewn trz i w pobli u ka dego wyj cia ko cowego, w obr bie 2 m mierzonych w poziomie od ka dego urz dzenia przeciwpo arowego i przycisku alarmowego. wietlenie ewakuacyjne b dzie dzia przez co najmniej 1 godzin od zaniku o wietlenia podstawowego. O wietlenie ewakuacyjne uruchamia si automatycznie w przypadku zaniku napi cia lub awarii o wietlenia podstawowego. O wietlenie ewakuacyjne zrealizowano przy u yciu odr bnych opraw o wietlenia awaryjnego LED z modu em wiecenia awaryjnego 1 h. Projektowane oprawy awaryjne posiadaj uk ady autotestu w wykonaniu CNBOP. Rozmieszczenie opraw wyszczególniono na rzutach wietlenie ewakuacyjne i bezpiecze stwa uruchamia si automatycznie w przypadku zaniku napi cia lub awarii o wietlenia podstawowego. O wietlenie awaryjne zrealizowano przy u yciu odr bnych opraw o wietlenia awaryjnego LED z modu em wiecenia awaryjnego 3 h. ( Wymagany norm czas wiecenia wynosi 1godz, w opracowaniu dobrano oprawy z czasem wiecenia 3godz, w czasie d szego zaniku napi cia bez potrzeby

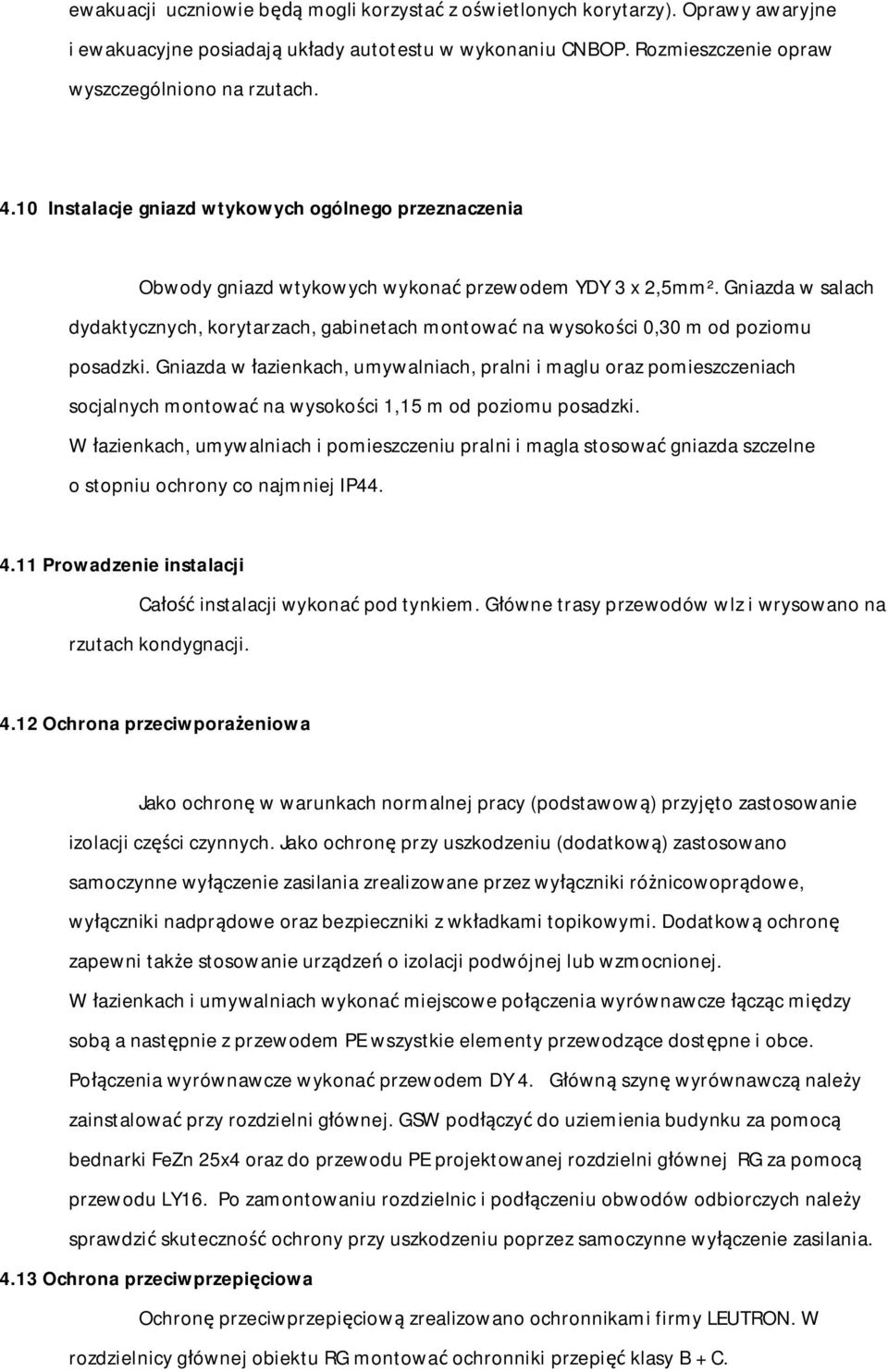

8 ewakuacji uczniowie b mogli korzysta z o wietlonych korytarzy). Oprawy awaryjne i ewakuacyjne posiadaj uk ady autotestu w wykonaniu CNBOP. Rozmieszczenie opraw wyszczególniono na rzutach Instalacje gniazd wtykowych ogólnego przeznaczenia Obwody gniazd wtykowych wykona przewodem YDY 3 x 2,5mm². Gniazda w salach dydaktycznych, korytarzach, gabinetach montowa na wysoko ci 0,30 m od poziomu posadzki. Gniazda w azienkach, umywalniach, pralni i maglu oraz pomieszczeniach socjalnych montowa na wysoko ci 1,15 m od poziomu posadzki. W azienkach, umywalniach i pomieszczeniu pralni i magla stosowa gniazda szczelne o stopniu ochrony co najmniej IP Prowadzenie instalacji Ca instalacji wykona pod tynkiem. G ówne trasy przewodów wlz i wrysowano na rzutach kondygnacji Ochrona przeciwpora eniowa Jako ochron w warunkach normalnej pracy (podstawow ) przyj to zastosowanie izolacji cz ci czynnych. Jako ochron przy uszkodzeniu (dodatkow ) zastosowano samoczynne wy czenie zasilania zrealizowane przez wy czniki ró nicowopr dowe, wy czniki nadpr dowe oraz bezpieczniki z wk adkami topikowymi. Dodatkow ochron zapewni tak e stosowanie urz dze o izolacji podwójnej lub wzmocnionej. W azienkach i umywalniach wykona miejscowe po czenia wyrównawcze cz c mi dzy sob a nast pnie z przewodem PE wszystkie elementy przewodz ce dost pne i obce. Po czenia wyrównawcze wykona przewodem DY 4. G ówn szyn wyrównawcz nale y zainstalowa przy rozdzielni g ównej. GSW pod czy do uziemienia budynku za pomoc bednarki FeZn 25x4 oraz do przewodu PE projektowanej rozdzielni g ównej RG za pomoc przewodu LY16. Po zamontowaniu rozdzielnic i pod czeniu obwodów odbiorczych nale y sprawdzi skuteczno ochrony przy uszkodzeniu poprzez samoczynne wy czenie zasilania Ochrona przeciwprzepi ciowa Ochron przeciwprzepi ciow zrealizowano ochronnikami firmy LEUTRON. W rozdzielnicy g ównej obiektu RG montowa ochronniki przepi klasy B + C.
