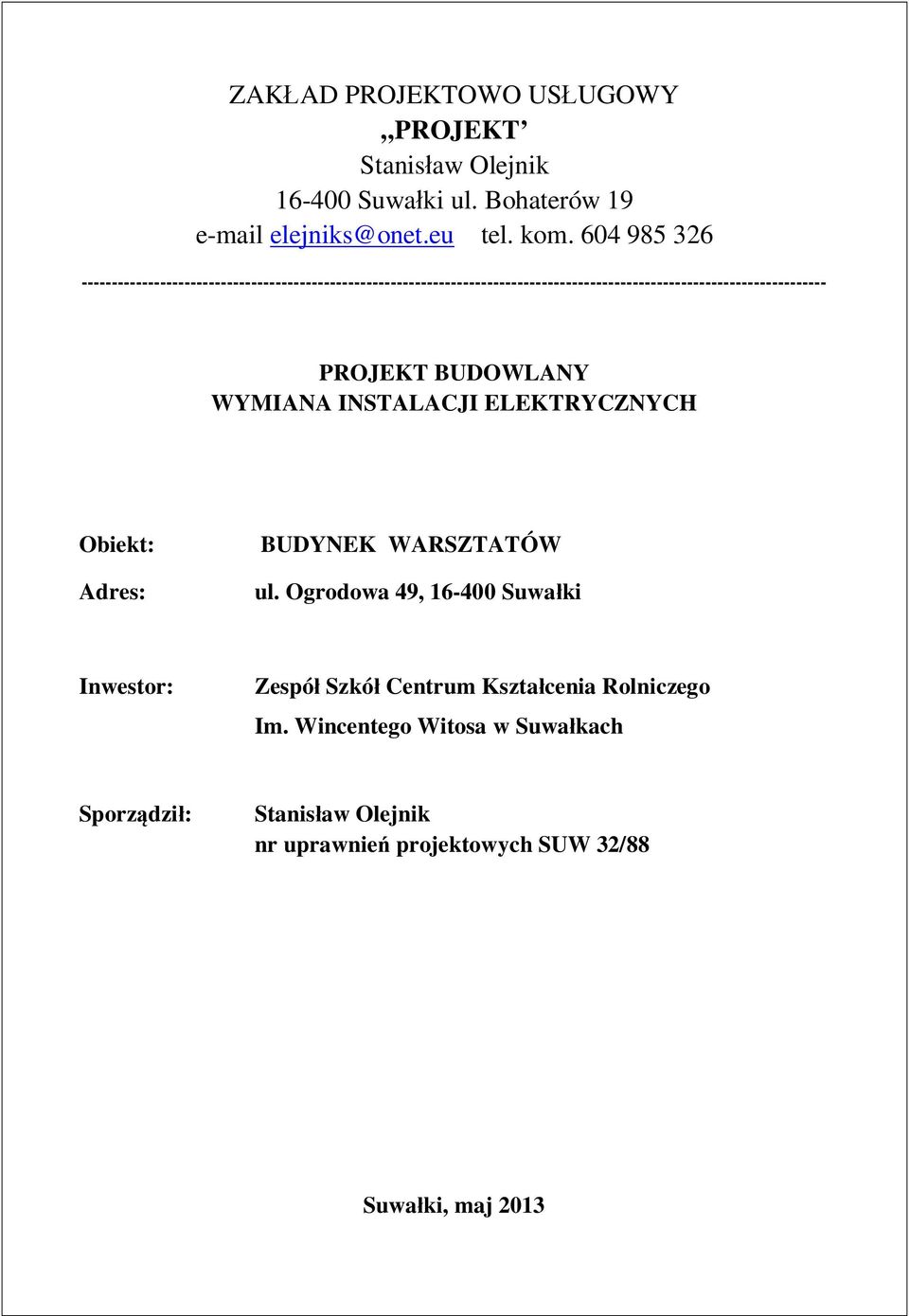

1 ZAK AD PROJEKTOWO US UGOWY PROJEKT Stanis aw Olejnik Suwa ki ul. Bohaterów 19 tel. kom PROJEKT BUDOWLANY WYMIANA INSTALACJI ELEKTRYCZNYCH Obiekt: Adres: BUDYNEK WARSZTATÓW ul. Ogrodowa 49, Suwa ki Inwestor: Zespó Szkó Centrum Kszta cenia Rolniczego Im. Wincentego Witosa w Suwa kach Sporz dzi : Stanis aw Olejnik nr uprawnie projektowych SUW 32/88 Suwa ki, maj 2013

2 ZAWARTO OPRACOWANIA 1) wiadczenie projektanta o wykonaniu dokumentacji zgodnie z obowi zuj cymi przepisami i zasadami wiedzy technicznej. 2) Za wiadczenie cz onkostwa w Podlaskiej Okr gowej Izbie In ynierów Budownictwa. 3) Stwierdzenie przygotowania zawodowego. 4) Opis techniczny. 4.1 Podstawy opracowania 4.2 Przedmiot i zakres opracowania 4.3 Dane elektryczne 4.4 Zasilanie i rozdzia energii 4.5 G ówny przeciwpo arowy wy cznik 4.6 Rozdzielnica g ówna obiektu RG 4.7 Rozdzielnice strefowe 4.8 O wietlenie ogólne 4.9O wietlenie ewakuacyjne 4.10 Instalacje gniazd wtykowych 4.11 Prowadzenie instalacji 4.12 Ochrona przeciwpora eniowa 4.13 Ochrona przeciwprzepi ciowa 4.14 Instalacja odgromowa obiektu 5) Uwagi ko cowe 6) Rysunki techniczne: w1 wlz, obwody gniazd wtykowych w2 instalacja o wietlenia w3 schemat rozdzielni g ównej RG w4 schemat rozdzielni RE-3 w5 schemat rozdzielni RE-4 w6 schemat zestawu zasilaj cego P-17 Tempra

3 WIADCZENIE Zgodnie z Ustaw Prawo Budowlane (Dz. U. Nr 207 z 2003r. poz 2016 z pó niejszymi zmianami) o wiadczam, e dokumentacja projektowa pn. Projekt budowlany WYMIANA INSTALACJI ELEKTRYCZNYCH w budynku WARSZTATÓW Zespo u Szkó Centrum Kszta cenia Rolniczego w Suwa kach zosta wykonany z zgodnie z obowi zuj cymi przepisami oraz zasadami wiedzy technicznej. Projektant: Stanis aw Olejnik nr uprawnie projektowych SUW 32/88 Podpis

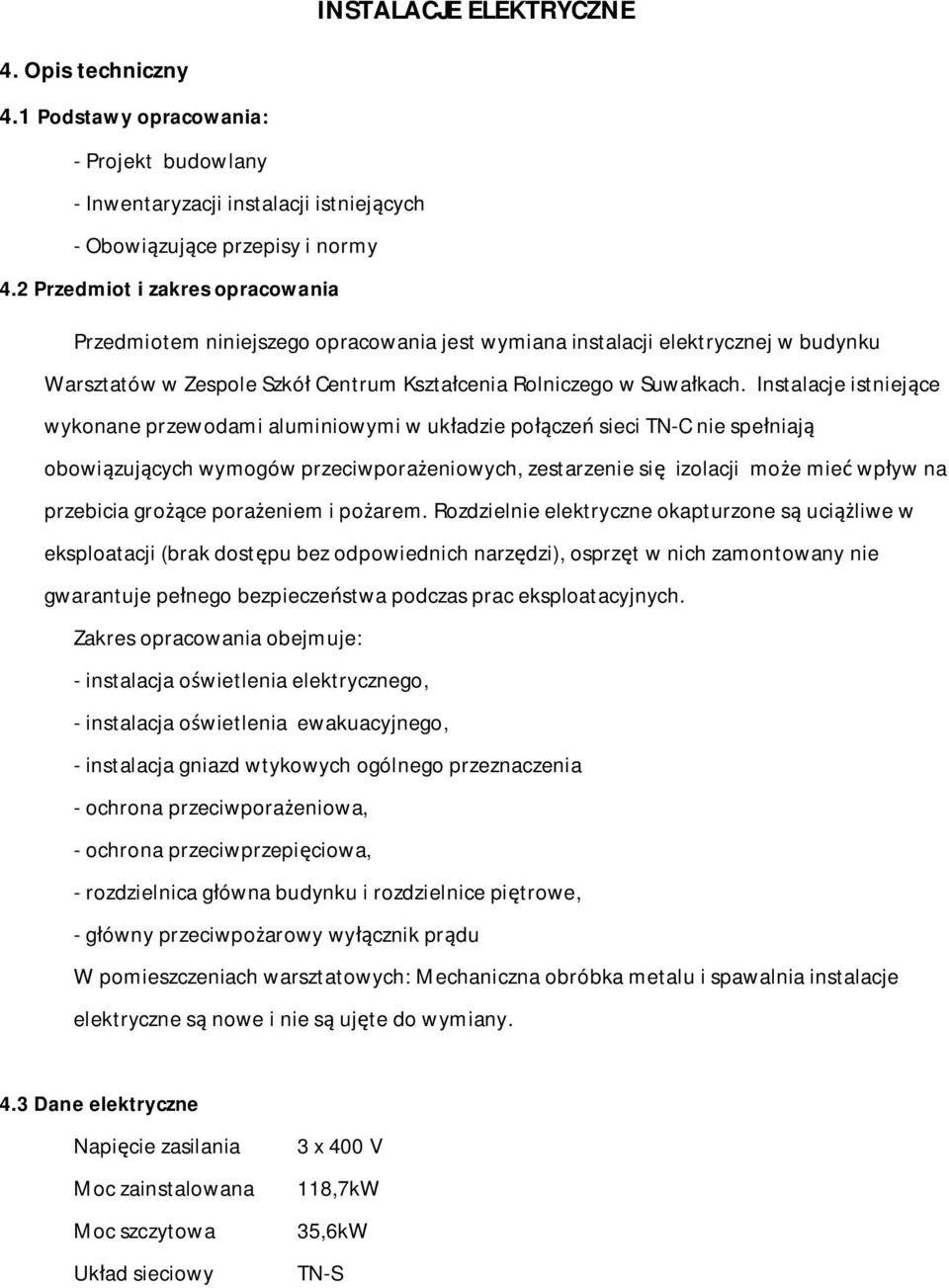

4 INSTALACJE ELEKTRYCZNE 4. Opis techniczny 4.1 Podstawy opracowania: - Projekt budowlany - Inwentaryzacji instalacji istniej cych - Obowi zuj ce przepisy i normy 4.2 Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest wymiana instalacji elektrycznej w budynku Warsztatów w Zespole Szkó Centrum Kszta cenia Rolniczego w Suwa kach. Instalacje istniej ce wykonane przewodami aluminiowymi w uk adzie po cze sieci TN-C nie spe niaj obowi zuj cych wymogów przeciwpora eniowych, zestarzenie si izolacji mo e mie wp yw na przebicia gro ce pora eniem i po arem. Rozdzielnie elektryczne okapturzone s uci liwe w eksploatacji (brak dost pu bez odpowiednich narz dzi), osprz t w nich zamontowany nie gwarantuje pe nego bezpiecze stwa podczas prac eksploatacyjnych. Zakres opracowania obejmuje: - instalacja o wietlenia elektrycznego, - instalacja o wietlenia ewakuacyjnego, - instalacja gniazd wtykowych ogólnego przeznaczenia - ochrona przeciwpora eniowa, - ochrona przeciwprzepi ciowa, - rozdzielnica g ówna budynku i rozdzielnice pi trowe, - g ówny przeciwpo arowy wy cznik pr du W pomieszczeniach warsztatowych: Mechaniczna obróbka metalu i spawalnia instalacje elektryczne s nowe i nie s uj te do wymiany. 4.3 Dane elektryczne Napi cie zasilania Moc zainstalowana Moc szczytowa Uk ad sieciowy 3 x 400 V 118,7kW 35,6kW TN-S

5 4.4 Zasilanie i pomiar energii Zasilanie obiektu odbywa si przy czem kablowym z rozdzielni g ównej budynku szko y. Zasilanie pozostaje bez zmian. Pomiar energii wspólny dla szko y i warsztatów usytuowany jest w rozdzielni g ównej szko y. 4.5 G ówny przeciwpo arowy wy cznik pr du Przy g ównym wej ciu do budynku umieszczono przycisk w obudowie czerwonej z szybk do st uczenia. Pe ni on funkcj wy cznika g ównego p.po. Po zbiciu szybki i wci ni ciu przycisku zostanie podane napi cie na cewk wybijakow wy cznika g ównego w rozdzielnicy RG i wy czenie napi cia w ca ym obiekcie. 4.6 Rozdzielnica g ówna RG Rozdzielnica g ówna obiektu RG zlokalizowana jest korytarzu w miejscu istniej cej rozdzielni (zgodnie z rysunkiem). Zasilanie od do u, odp ywy do góry. W rozdzielnicy znajduje si g ówny wy cznik pr du P.PO, ochrona przeciwprzepi ciowa stopie B+C, zabezpieczenia obwodów odbiorczych (roz czniki bezpiecznikowe). W rozdzielnicy pozostawi zapas 30% miejsca na ewentualn rozbudow. 4.7 Rozdzielnice strefowe RE Rozdzielnice strefowe oznaczone zasilaj wydzielon przestrze obiektu zgodnie ze schematami. Wykonane s w obudowach na ciennych o IP65. W rozdzielnicach znajduj si ówne wy czniki pr du, oraz zabezpieczenia obwodów odbiorczych. Rozdzielnice zasilane s z rozdzielni g ównej przewodami LY i YDY w rurkach winidurowych na uchwytach dystansowych. Przekroje przewodów podano na za czonych schematach. Rozdzielnice oznaczone symbolami RE1 i RE2 wykonane i zamontowane podczas bie cych remontów pozostaj bez zmian. 4.8 O wietlenie ogólne wietlenie ogólne realizowane b dzie oprawami o wietleniowymi firmy AgaLight wyszczególnionymi na rysunku nr w2. Za czanie opraw odbywa si b dzie cznikami umieszczonymi przy drzwiach wej ciowych na wysoko ci 1,4 m od poziomu posadzki. W projekcie oznaczono numerami czniki i przynale ne do nich lampy. To samo oznaczenie zawiera tak e przyporz dkowanie do odpowiedniego obwodu zasilania oraz do rozdzielnicy.

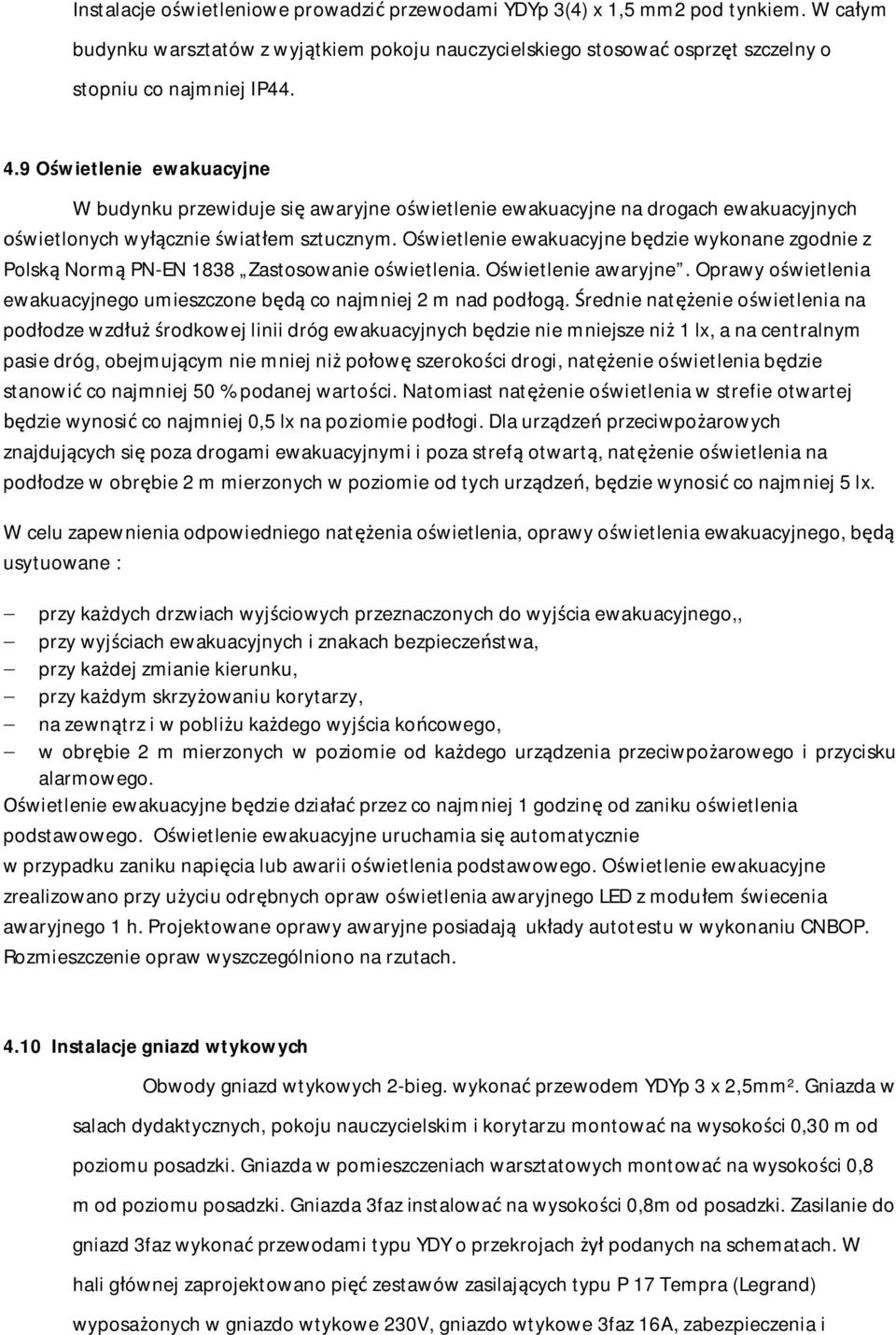

6 Instalacje o wietleniowe prowadzi przewodami YDYp 3(4) x 1,5 mm2 pod tynkiem. W ca ym budynku warsztatów z wyj tkiem pokoju nauczycielskiego stosowa osprz t szczelny o stopniu co najmniej IP O wietlenie ewakuacyjne W budynku przewiduje si awaryjne o wietlenie ewakuacyjne na drogach ewakuacyjnych wietlonych wy cznie wiat em sztucznym. O wietlenie ewakuacyjne b dzie wykonane zgodnie z Polsk Norm PN-EN 1838 Zastosowanie o wietlenia. O wietlenie awaryjne. Oprawy o wietlenia ewakuacyjnego umieszczone b co najmniej 2 m nad pod og. rednie nat enie o wietlenia na pod odze wzd rodkowej linii dróg ewakuacyjnych b dzie nie mniejsze ni 1 lx, a na centralnym pasie dróg, obejmuj cym nie mniej ni po ow szeroko ci drogi, nat enie o wietlenia b dzie stanowi co najmniej 50 % podanej warto ci. Natomiast nat enie o wietlenia w strefie otwartej dzie wynosi co najmniej 0,5 lx na poziomie pod ogi. Dla urz dze przeciwpo arowych znajduj cych si poza drogami ewakuacyjnymi i poza stref otwart, nat enie o wietlenia na pod odze w obr bie 2 m mierzonych w poziomie od tych urz dze, b dzie wynosi co najmniej 5 lx. W celu zapewnienia odpowiedniego nat enia o wietlenia, oprawy o wietlenia ewakuacyjnego, b usytuowane : przy ka dych drzwiach wyj ciowych przeznaczonych do wyj cia ewakuacyjnego,, przy wyj ciach ewakuacyjnych i znakach bezpiecze stwa, przy ka dej zmianie kierunku, przy ka dym skrzy owaniu korytarzy, na zewn trz i w pobli u ka dego wyj cia ko cowego, w obr bie 2 m mierzonych w poziomie od ka dego urz dzenia przeciwpo arowego i przycisku alarmowego. wietlenie ewakuacyjne b dzie dzia przez co najmniej 1 godzin od zaniku o wietlenia podstawowego. O wietlenie ewakuacyjne uruchamia si automatycznie w przypadku zaniku napi cia lub awarii o wietlenia podstawowego. O wietlenie ewakuacyjne zrealizowano przy u yciu odr bnych opraw o wietlenia awaryjnego LED z modu em wiecenia awaryjnego 1 h. Projektowane oprawy awaryjne posiadaj uk ady autotestu w wykonaniu CNBOP. Rozmieszczenie opraw wyszczególniono na rzutach Instalacje gniazd wtykowych Obwody gniazd wtykowych 2-bieg. wykona przewodem YDYp 3 x 2,5mm². Gniazda w salach dydaktycznych, pokoju nauczycielskim i korytarzu montowa na wysoko ci 0,30 m od poziomu posadzki. Gniazda w pomieszczeniach warsztatowych montowa na wysoko ci 0,8 m od poziomu posadzki. Gniazda 3faz instalowa na wysoko ci 0,8m od posadzki. Zasilanie do gniazd 3faz wykona przewodami typu YDY o przekrojach podanych na schematach. W hali g ównej zaprojektowano pi zestawów zasilaj cych typu P 17 Tempra (Legrand) wyposa onych w gniazdo wtykowe 230V, gniazdo wtykowe 3faz 16A, zabezpieczenia i

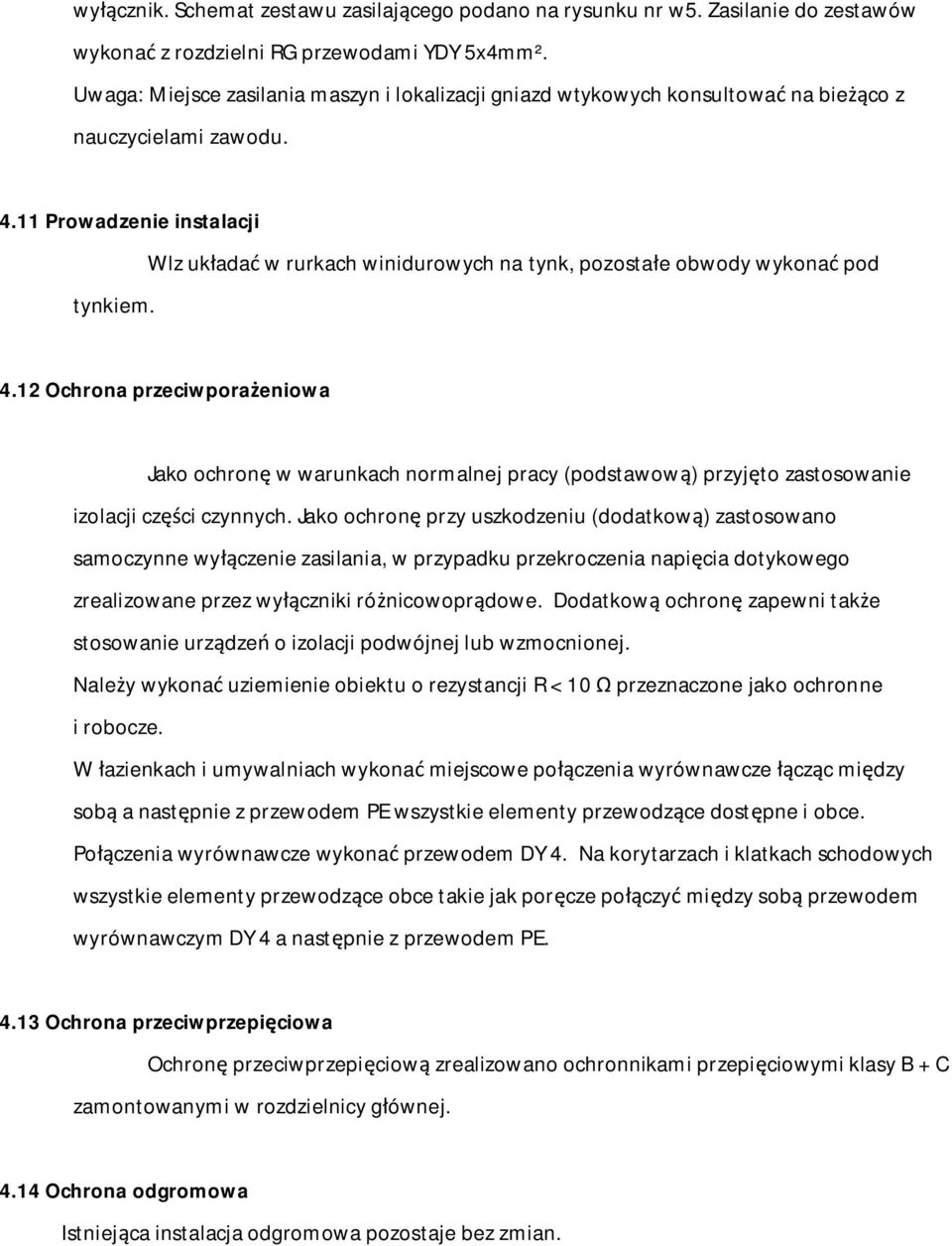

7 wy cznik. Schemat zestawu zasilaj cego podano na rysunku nr w5. Zasilanie do zestawów wykona z rozdzielni RG przewodami YDY 5x4mm². Uwaga: Miejsce zasilania maszyn i lokalizacji gniazd wtykowych konsultowa na bie co z nauczycielami zawodu Prowadzenie instalacji tynkiem. Wlz uk ada w rurkach winidurowych na tynk, pozosta e obwody wykona pod 4.12 Ochrona przeciwpora eniowa Jako ochron w warunkach normalnej pracy (podstawow ) przyj to zastosowanie izolacji cz ci czynnych. Jako ochron przy uszkodzeniu (dodatkow ) zastosowano samoczynne wy czenie zasilania, w przypadku przekroczenia napi cia dotykowego zrealizowane przez wy czniki ró nicowopr dowe. Dodatkow ochron zapewni tak e stosowanie urz dze o izolacji podwójnej lub wzmocnionej. Nale y wykona uziemienie obiektu o rezystancji R < 10 przeznaczone jako ochronne i robocze. W azienkach i umywalniach wykona miejscowe po czenia wyrównawcze cz c mi dzy sob a nast pnie z przewodem PE wszystkie elementy przewodz ce dost pne i obce. Po czenia wyrównawcze wykona przewodem DY 4. Na korytarzach i klatkach schodowych wszystkie elementy przewodz ce obce takie jak por cze po czy mi dzy sob przewodem wyrównawczym DY 4 a nast pnie z przewodem PE Ochrona przeciwprzepi ciowa Ochron przeciwprzepi ciow zrealizowano ochronnikami przepi ciowymi klasy B + C zamontowanymi w rozdzielnicy g ównej Ochrona odgromowa Istniej ca instalacja odgromowa pozostaje bez zmian.

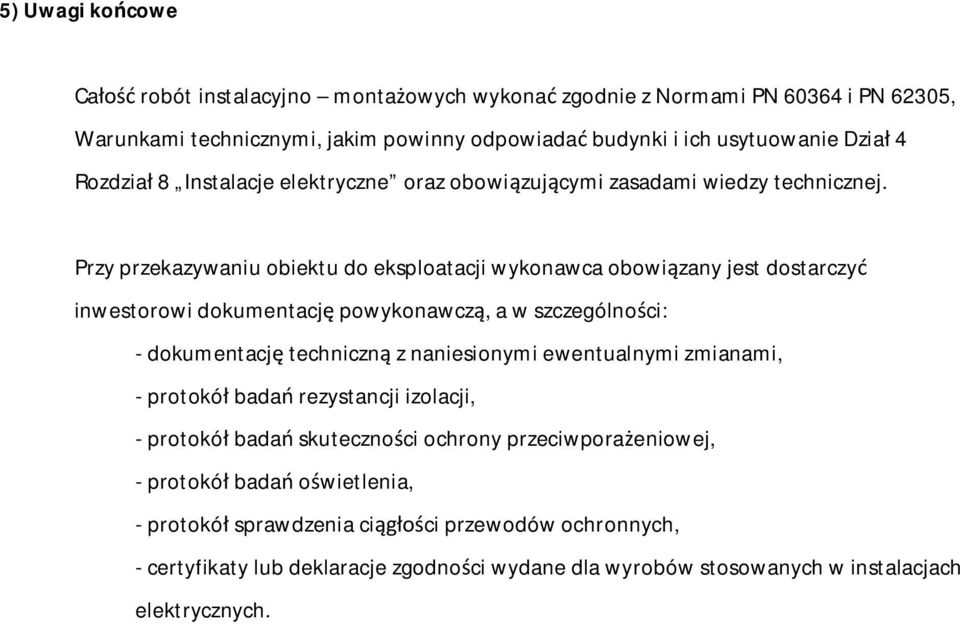

8 5) Uwagi ko cowe Ca robót instalacyjno monta owych wykona zgodnie z Normami PN i PN 62305, Warunkami technicznymi, jakim powinny odpowiada budynki i ich usytuowanie Dzia 4 Rozdzia 8 Instalacje elektryczne oraz obowi zuj cymi zasadami wiedzy technicznej. Przy przekazywaniu obiektu do eksploatacji wykonawca obowi zany jest dostarczy inwestorowi dokumentacj powykonawcz, a w szczególno ci: - dokumentacj techniczn z naniesionymi ewentualnymi zmianami, - protokó bada rezystancji izolacji, - protokó bada skuteczno ci ochrony przeciwpora eniowej, - protokó bada o wietlenia, - protokó sprawdzenia ci ci przewodów ochronnych, - certyfikaty lub deklaracje zgodno ci wydane dla wyrobów stosowanych w instalacjach elektrycznych.
