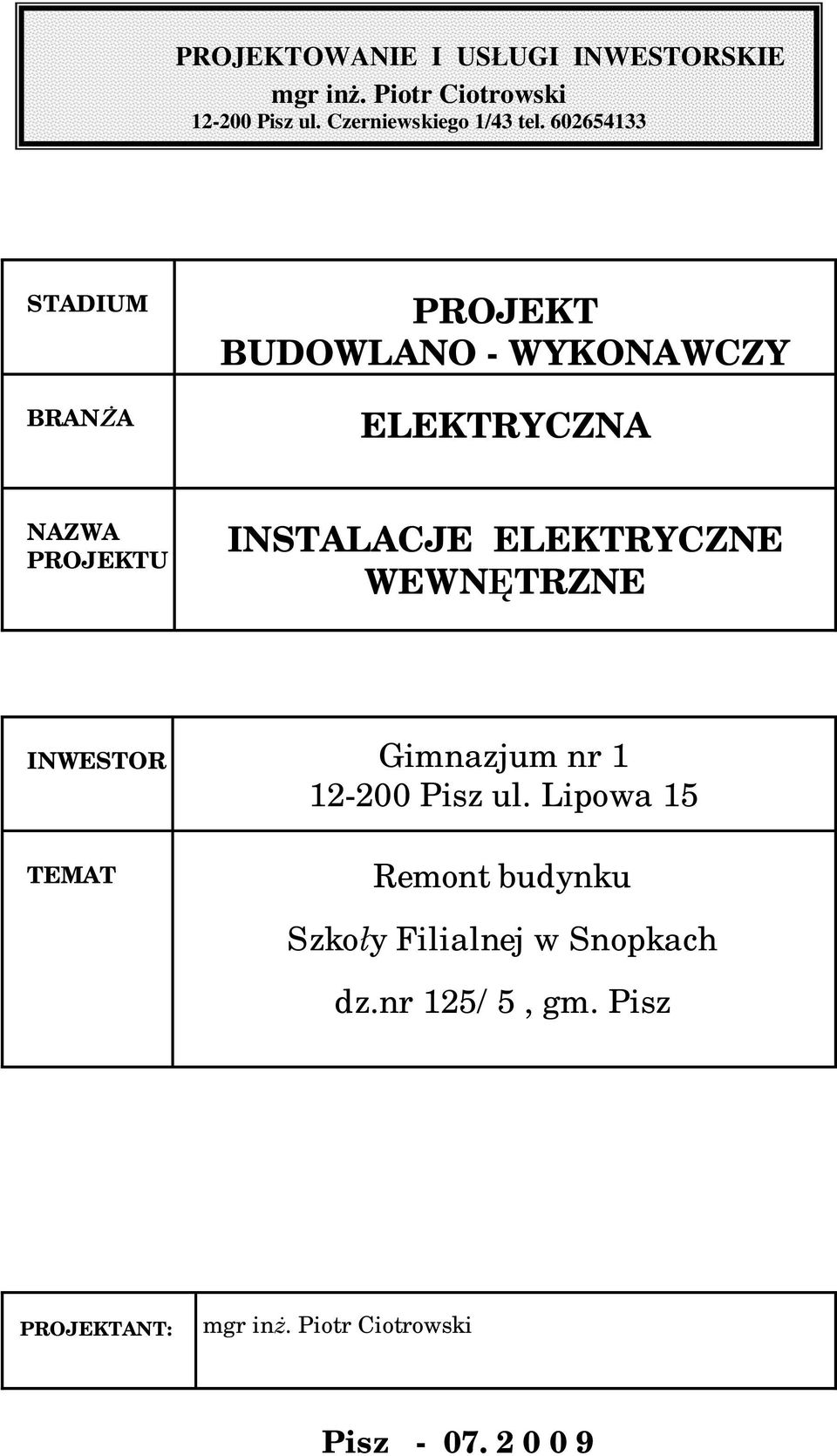

1 PROJEKTOWANIE I US UGI INWESTORSKIE mgr in. Piotr Ciotrowski Pisz ul. Czerniewskiego 1/43 tel STADIUM BRAN A PROJEKT BUDOWLANO - WYKONAWCZY ELEKTRYCZNA NAZWA PROJEKTU INSTALACJE ELEKTRYCZNE WEWN TRZNE INWESTOR Gimnazjum nr Pisz ul. Lipowa 15 TEMAT Remont budynku Szko y Filialnej w Snopkach dz.nr 125/5, gm. Pisz PROJEKTANT: mgr in. Piotr Ciotrowski Pisz

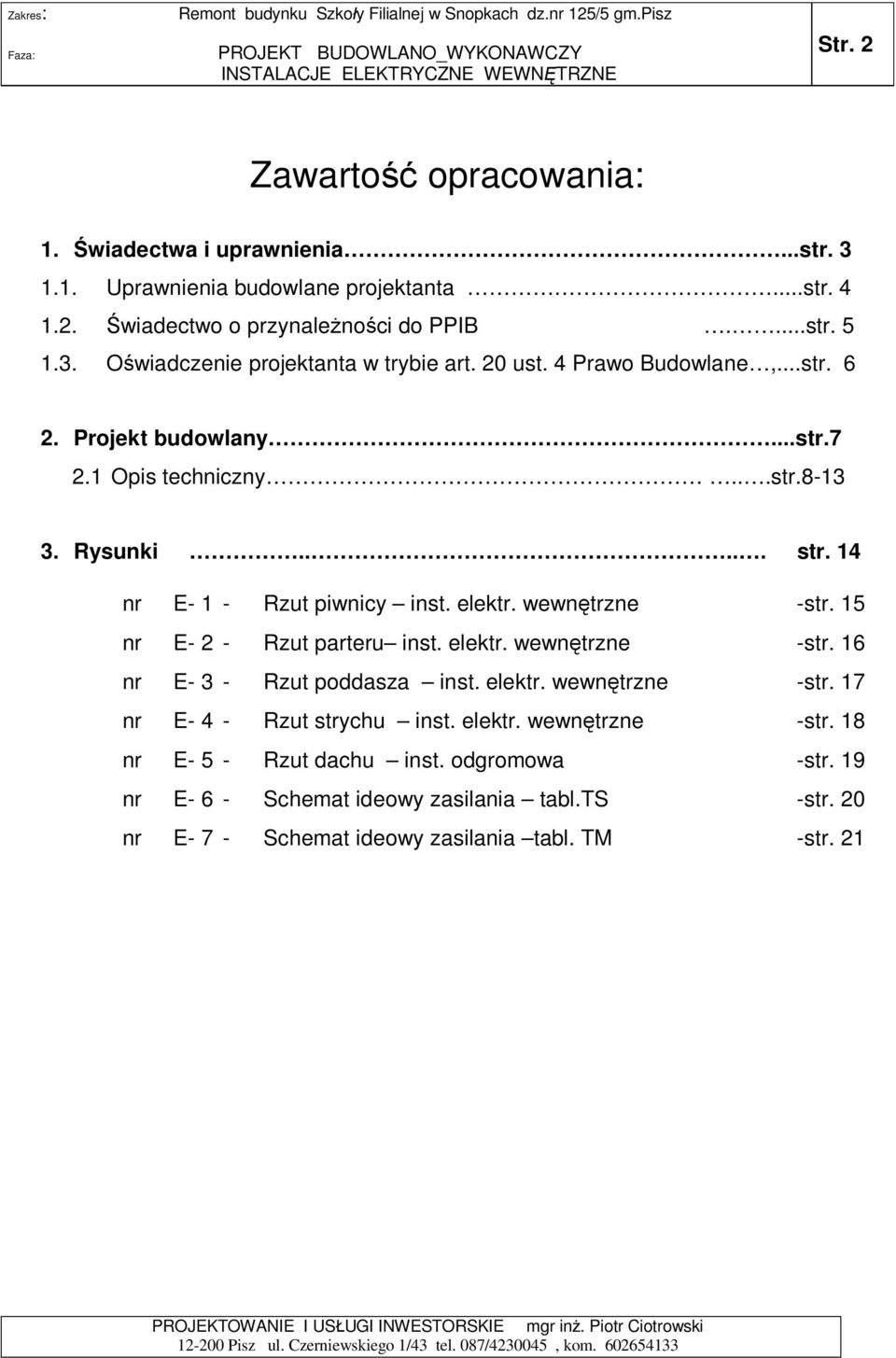

2 Str. 2 Zawarto opracowania: 1. wiadectwa i uprawnienia...str Uprawnienia budowlane projektanta...str wiadectwo o przynale no ci do PPIB....str O wiadczenie projektanta w trybie art. 20 ust. 4 Prawo Budowlane,...str Projekt budowlany...str Opis techniczny...str Rysunki..... str. 14 nr E- 1 - Rzut piwnicy inst. elektr. wewn trzne -str. 15 nr E- 2 - Rzut parteru inst. elektr. wewn trzne -str. 16 nr E- 3 - Rzut poddasza inst. elektr. wewn trzne -str. 17 nr E- 4 - Rzut strychu inst. elektr. wewn trzne -str. 18 nr E- 5 - Rzut dachu inst. odgromowa -str. 19 nr E- 6 - Schemat ideowy zasilania tabl.ts -str. 20 nr E- 7 - Schemat ideowy zasilania tabl. TM -str. 21

3 1. wiadectwa i uprawnienia Str. 3

4 Str. 4

5 Str. 5

6 Str. 6 WIADCZENIE PROJEKTANTA Ja, ni ej podpisany (a) Piotr Ciotrowski legitymuj cy (a) si dowodem osobistym ABD wydanym przez Burmistrza Gminy i Miasta Pisz jestem cz onkiem izby budowlanej pod numerem ewidencyjnym WAM/IE/0364/01 (za wiadczenie izby wa ne na dzie sporz dzenia projektu w za czeniu). Po zapoznaniu si z przepisami ustawy z dnia 7 lipca 1994 r. Prawo budowlane (jednolity tekst z 2003r.Dz. U. Nr 207, póz. 2016, z pó n. zm.), zgodnie z art. 20 ust. 4 tej ustawy o wiadczam, e projekt budowlany :Remont budynku szko y Filialnej w Snopkach gm. Pisz sporz dzony zosta zgodnie z obowi zuj cymi przepisami oraz zasadami wiedzy technicznej... (podpis)

7 Str Projekt budowlano-wykonawczy

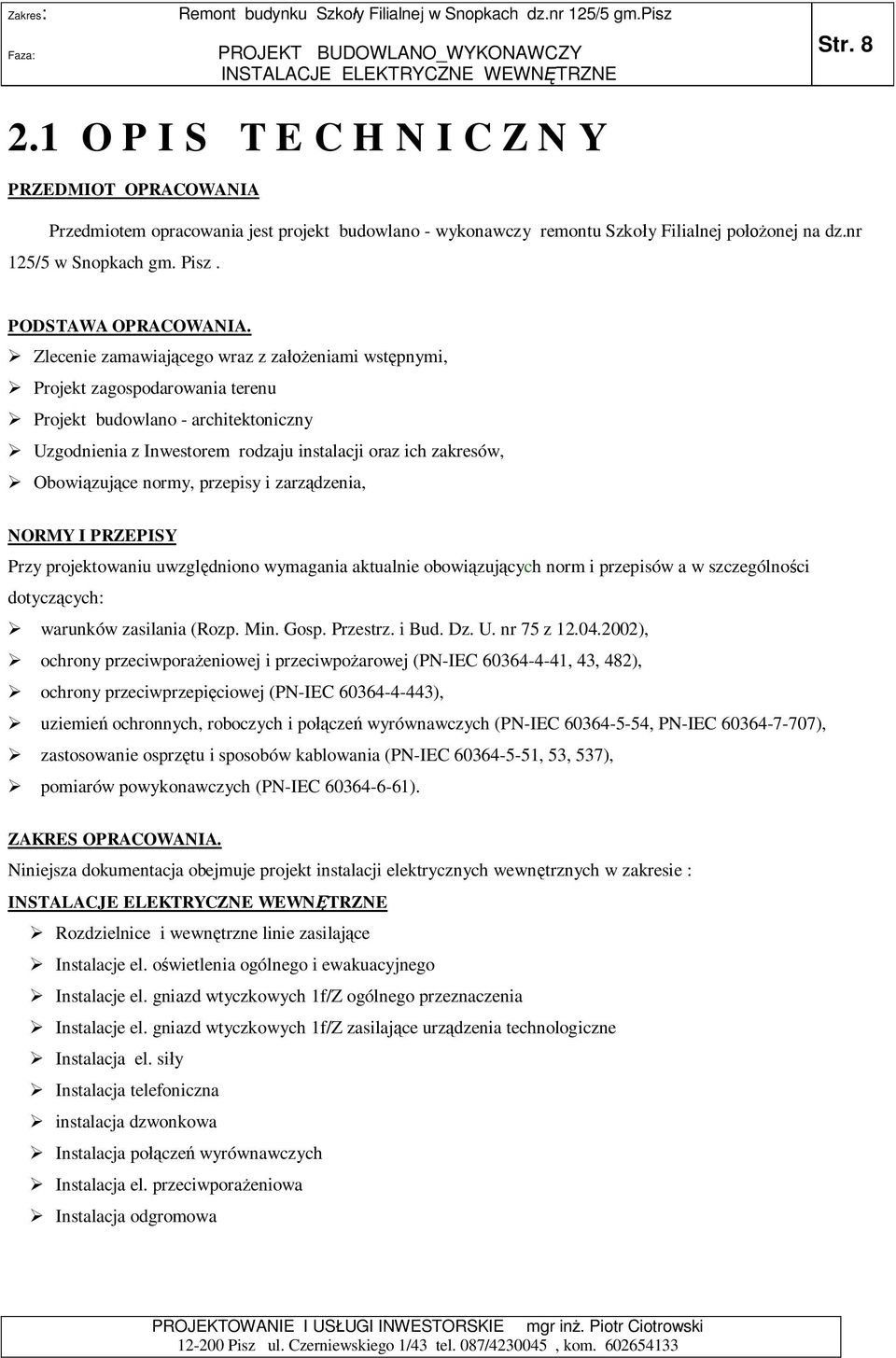

8 Str O P I S T E C H N I C Z N Y PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlano - wykonawczy remontu Szko y Filialnej po onej na dz.nr 125/5 w Snopkach gm. Pisz. PODSTAWA OPRACOWANIA. Zlecenie zamawiaj cego wraz z za eniami wst pnymi, Projekt zagospodarowania terenu Projekt budowlano - architektoniczny Uzgodnienia z Inwestorem rodzaju instalacji oraz ich zakresów, Obowi zuj ce normy, przepisy i zarz dzenia, NORMY I PRZEPISY Przy projektowaniu uwzgl dniono wymagania aktualnie obowi zuj cych norm i przepisów a w szczególno ci dotycz cych: warunków zasilania (Rozp. Min. Gosp. Przestrz. i Bud. Dz. U. nr 75 z ), ochrony przeciwpora eniowej i przeciwpo arowej (PN-IEC , 43, 482), ochrony przeciwprzepi ciowej (PN-IEC ), uziemie ochronnych, roboczych i po cze wyrównawczych (PN-IEC , PN-IEC ), zastosowanie osprz tu i sposobów kablowania (PN-IEC , 53, 537), pomiarów powykonawczych (PN-IEC ). ZAKRES OPRACOWANIA. Niniejsza dokumentacja obejmuje projekt instalacji elektrycznych wewn trznych w zakresie : Rozdzielnice i wewn trzne linie zasilaj ce Instalacje el. o wietlenia ogólnego i ewakuacyjnego Instalacje el. gniazd wtyczkowych 1f/Z ogólnego przeznaczenia Instalacje el. gniazd wtyczkowych 1f/Z zasilaj ce urz dzenia technologiczne Instalacja el. si y Instalacja telefoniczna instalacja dzwonkowa Instalacja po cze wyrównawczych Instalacja el. przeciwpora eniowa Instalacja odgromowa

9 Str. 9 DANE INSTALACYJNE Budynek istniej cy wyposa ony jest w nast puj ce instalacje sanitarne: Wodno-kanalizacyjne Ogrzewanie budynku z lokalnych kot owni Ciep ej wody : - z. zasobników c.w.u. zlokalizowanych w pom. kot owni w piwnicy PROJEKTOWANE INSTALACJE ELEKTRYCZNE INFORMACJA OGÓLNE Niniejsze opracowanie obejmuje dobór opraw o wietleniowych oraz wymian instalacji elektrycznej w budynku Szko y Filialnej w Snopkach ZASILANIE BUDYNKU Ze wzgl du na remont instalacji elektrycznej zachodzi konieczno wyniesienia uk adów pomiarowych ( Szko y i mieszkania dyrektora ) na zewn trz budynku. Na budynku nale y wykona uziemienie z bednarki FeZn25*4, do której nale y przy czy punkt PEN z cza napowietrznego. Uziemienie nale y wykona poprzez u enie FeZn25*4 oraz wykonanie uziomu pr towego. Warto rezystancji uziemienie R 30. Inwestor winien wyst pi do Zak adu sieci w E ku o wydanie warunków na przebudow tj. wyniesienie uk adów pomiarowych na zewn trz budynku bez zmiany przydzia u mocy. WLZ,TABLICE ROZDZIELCZE Zasilanie rozdz. pi trowych TS,TM wykona nale y przewodami YDY ó3/5x6mm 2 w RL p/t Projektowane rozdzielnie zasilaj poszczególne istniej ce i projektowane odbiorniki zlokalizowano w budynkach w miejscu wskazanym na poszczególnych rzutach, posiadaj komplet zabezpiecze obwodów zasilaj cych wszelkie odbiorniki wyst puj ce w budynku. Rozdzielnic TS zaprojektowano jako podtynkow typu XL3 160, TM n/t Schematy i wyposa enie oraz typy tablic oraz trasy i przekroje wlz-ów podano na rysunkach. Na drzwiczkach od strony wewn trznej rozdzielnic naklei schematy aktualnych po cze i zabezpiecze, INSTALACJA O WIETLENIOWA Istniej instalacj nale y zdemontowa Projektuje si instalacj o wietleniow przewodami YDYp 3 (4) x1,5mm2 p.t wg opisu do projektu oraz szczegó owych opisów na planach instalacji W pomieszczeniach technicznych piwnicy instalacj wykona w RL n/t Wielko zabezpiecze oraz przekroje przewodów zasilaj cych poszczególne obwody podano na schematach ideowych zasilania. Zarówno instalacja o wietlenia jak i gniazd wtyczkowych b dzie w uk adzie TN-S tj.; L;N;PE.

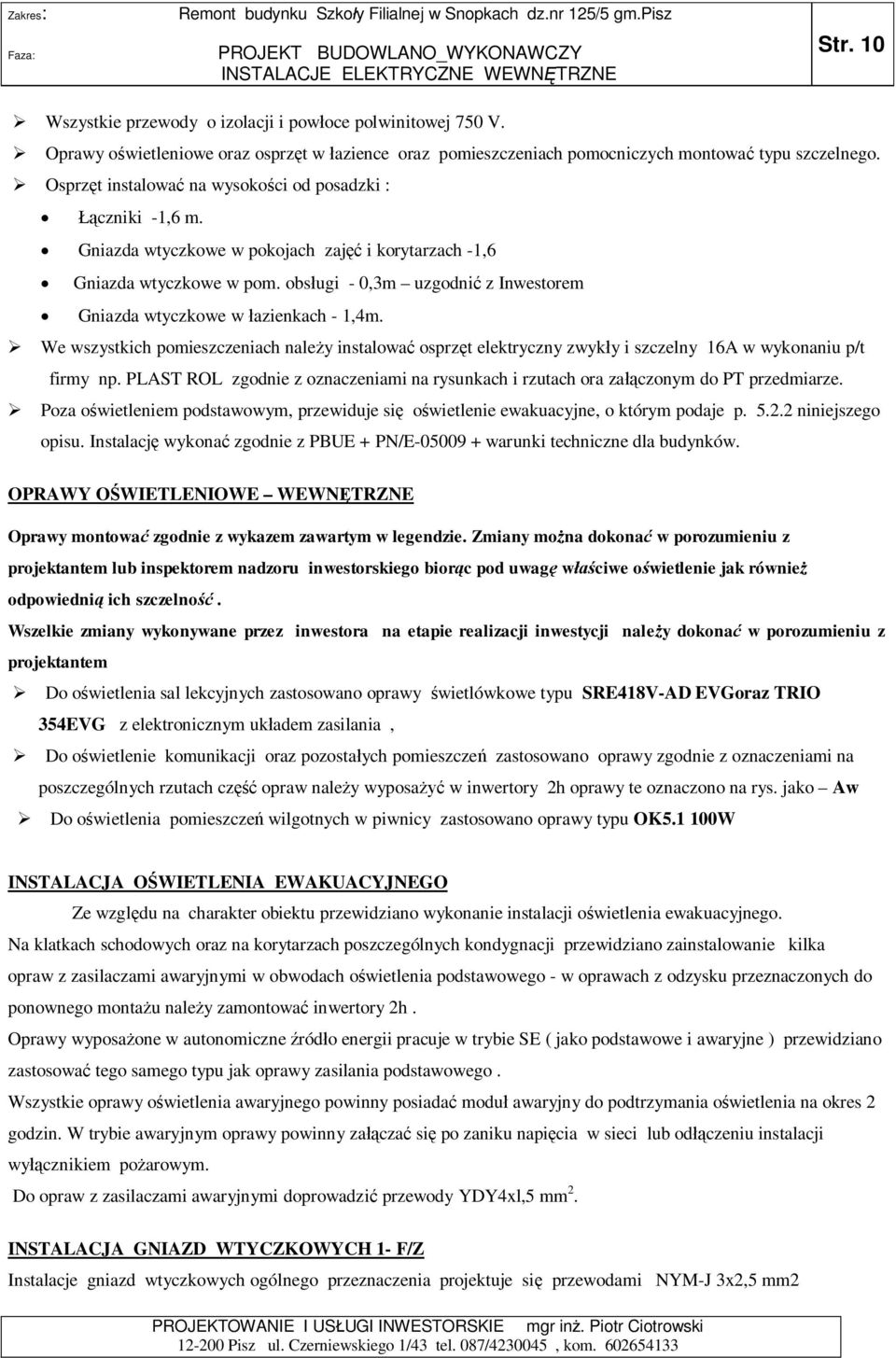

10 Str. 10 Wszystkie przewody o izolacji i pow oce polwinitowej 750 V. Oprawy o wietleniowe oraz osprz t w azience oraz pomieszczeniach pomocniczych montowa typu szczelnego. Osprz t instalowa na wysoko ci od posadzki : czniki -1,6 m. Gniazda wtyczkowe w pokojach zaj i korytarzach -1,6 Gniazda wtyczkowe w pom. obs ugi - 0,3m uzgodni z Inwestorem Gniazda wtyczkowe w azienkach - 1,4m. We wszystkich pomieszczeniach nale y instalowa osprz t elektryczny zwyk y i szczelny 16A w wykonaniu p/t firmy np. PLAST ROL zgodnie z oznaczeniami na rysunkach i rzutach ora za czonym do PT przedmiarze. Poza o wietleniem podstawowym, przewiduje si o wietlenie ewakuacyjne, o którym podaje p niniejszego opisu. Instalacj wykona zgodnie z PBUE + PN/E warunki techniczne dla budynków. OPRAWY O WIETLENIOWE WEWN TRZNE Oprawy montowa zgodnie z wykazem zawartym w legendzie. Zmiany mo na dokona w porozumieniu z projektantem lub inspektorem nadzoru inwestorskiego bior c pod uwag w ciwe o wietlenie jak równie odpowiedni ich szczelno. Wszelkie zmiany wykonywane przez inwestora na etapie realizacji inwestycji nale y dokona w porozumieniu z projektantem Do o wietlenia sal lekcyjnych zastosowano oprawy wietlówkowe typu SRE418V-AD EVGoraz TRIO 354EVG z elektronicznym uk adem zasilania, Do o wietlenie komunikacji oraz pozosta ych pomieszcze zastosowano oprawy zgodnie z oznaczeniami na poszczególnych rzutach cz opraw nale y wyposa w inwertory 2h oprawy te oznaczono na rys. jako Aw Do o wietlenia pomieszcze wilgotnych w piwnicy zastosowano oprawy typu OK W INSTALACJA O WIETLENIA EWAKUACYJNEGO Ze wzgl du na charakter obiektu przewidziano wykonanie instalacji o wietlenia ewakuacyjnego. Na klatkach schodowych oraz na korytarzach poszczególnych kondygnacji przewidziano zainstalowanie kilka opraw z zasilaczami awaryjnymi w obwodach o wietlenia podstawowego - w oprawach z odzysku przeznaczonych do ponownego monta u nale y zamontowa inwertory 2h. Oprawy wyposa one w autonomiczne ród o energii pracuje w trybie SE ( jako podstawowe i awaryjne ) przewidziano zastosowa tego samego typu jak oprawy zasilania podstawowego. Wszystkie oprawy o wietlenia awaryjnego powinny posiada modu awaryjny do podtrzymania o wietlenia na okres 2 godzin. W trybie awaryjnym oprawy powinny za cza si po zaniku napi cia w sieci lub od czeniu instalacji wy cznikiem po arowym. Do opraw z zasilaczami awaryjnymi doprowadzi przewody YDY4xl,5 mm 2. INSTALACJA GNIAZD WTYCZKOWYCH 1- F/Z Instalacje gniazd wtyczkowych ogólnego przeznaczenia projektuje si przewodami NYM-J 3x2,5 mm2

11 Str. 11 (szczegó y na planach instalacji) uk adaj c je w identyczny sposób jak przewody instalacji o wietleniowej opisanej wy ej. Wielko zabezpiecze oraz przekroje przewodów zasilaj cych poszczególne obwody podano na schematach ideowych zasilania. We wszystkich pomieszczeniach nale y instalowa osprz t elektryczny zwyk y i szczelny 16A w wykonaniu p/t firmy PLAST ROL zgodnie z oznaczeniami na rysunkach i rzutach. Wszystkie gniazda instalowa z bolcem ochronnym. Gniazda tz. "porz dkowe" instalowa jako gniazda wtyczkowe pojedyncze, wszystkie pozosta e jako podwójne. INSTALACJA PAUZOWA Zainstalowa nale y dzwonki na napi cie 220V typu szkolnego DA-1 w korytarzach. Obwód wykona przewodem YDYp3x1,5mm 2 uk adanym pod tynkiem i w czonym w rozdzielnic. Za czanie i wy czanie dzwonków zaprojektowano w sposób r czny lub za pomoc istn. programowanego zegara steruj cego typu PCZ-523. INSTALACJA TELEFONICZNA Z puszko przy czeniowej na zewn trz budynku nale y wyprowadzi nowy obwód do pomieszczenia biurowego zlokalizowanego na poddaszu. Instalacj telefoniczn nale y wykona przewodami typu YTKSY4x2x0,5mm/RL18 uk adanymi w bruzdach pod tynkiem. Gniazda telefoniczne montowa na wysoko ci 40cm od poziomu pod ogi. INSTALACJA SI OWA I TECHNOLOGICZNA W ramach instalacji si y i technologii nale y zasili : WLZ-ty do poszczególnych tablic obwodowych Typy i tras przewodów podano na poszczególnych rzutach. Odbiorniki technologiczne 230V,400v zasila zgodnie z opisem na rzutach i schematach ideowych. OCHRONA ODGROMOWA Na proj. budynkach zaleca si wykona instalacj odgromow j/n ; Monta zwodów poziomych nienapr anych na dachu nale y wykona drutem DFeZn fi = 8 mm Wszystkie wystaj ce ponad dach elementy metalowe(maszt antenowy, przepust z RS) po czy z pokryciem dachu a na kominach murowanych wykona zwód poziomy z drutu DfeZn fi =8 mm i po czy ze zwodami poziomymi. Ca inst. Wykona na uchwytach plastykowo-ceramicznych o symbolu np. f-my A.H.s.c przyklejanymi klejem mrozo i wodoodpornym do dachówek lub g siorów ceramicznych Przewody odprowadzaj ce wykona z drutu DFeZn fi = 8 mm u onych w rurkach PCV o gr. 5mm p/t w elewacji Zwody poziome po czy nale y z przewodami odprowadzaj cymi wykonanymi z drutu stalowego ocynkowanego FeZn fi 8 mm wci gni tego do podwójnej rurki winidurowej, u onej w bru dzie pod elewacj i po czy z uziomem poprzez z cza kontrolne umieszczone w skrzynkach probierczych w cianie budynku. Uziom instalacji odgromowej zaleca si wykona jako uziom fundamentowy

12 Str. 12 Rezystancja uziemienia nie powinna przekracza 10 omów Dopuszcza si inne alternatywne rozwi zania po uprzednim uzgodnieniu z Inspektorem nadzoru inwestorskiego. Uwagi : - uziom wykona przed zewn trznymi robotami wyko czeniowymi - uziemienia wszystkich budynków nale y po czy ze sob,, - do uziomu nale y przy czy wszystkie metalowe ruroci gi wchodz ce do budynku INSTALACJA PRZECIWPRZEPI CIOWA W remontowanym budynku zaleca si zastosowa ochron przeciwprzepi ciow dla instalacji elektrycznych w ca ym budynku. W. tablicy TS i TM zamontowano ograniczniki hybrydowe B+C. INSTALACJA PRZECIWPORA ENIOWA ORAZ PO CZE WYRÓWNAWCZYCH Jako ochron przed po rednim dotkni ciem zastosowa nale y samoczynne wy czenie zasilania. W uk adzie sieciowym TN-S w oparciu o norm PN-INC Nale y przyj zasad, e w z czu kablowym obiektu nast puje rozdzia funkcji przewodu PEN na przewód neutralny N i ochronny PE, a wi c w tym miejscu ko czy si uk ad sieciowy TN-C, a zaczyna TN-S. Pocz wszy od uziemionego punktu rozdzia u przewodów N i PE nie cz si one ze sob w adnym innym punkcje. Uk ad sieciowy w instalacji TN-S (L1,L2,L3,N,PE). Jako urz dzenia wy czaj ce przewidziano wy czniki instalacyjne typu S-300 oraz dodatkowo wy czniki ró nicowopr dowe o pr dzie wy czaj cym 30mA Przewody PE czy ze wszystkimi cz ciami przewodz cymi dost pnymi, a przede wszystkim z bolcami ochronnymi gniazd wtyczkowych. W budynkach nale y zrealizowa po czenia wyrównawcze g ówne oraz miejscowe. Po czenia wyrównawcze g ówne nale y zrealizowa przez umieszczenie w poszczególnych budynkach g ównej szyny uziemiaj cej,do której b przy czone: - przewody uziemiaj ce - przewody ochronne, - metalowe rury wody i kanalizacji, - uziemienie sztuczne budynku W azienkach wykona dodatkowe po czenia wyrównawcze miejscowe poprzez pod czenie do przewodu PE wszystkich metalowych elementów znajduj cych si w azience. Nale y zainstalowa miejscowe zaciski wyrównawcze, do których nale y przy czy : przewód ochronny, baseny natryskowe, rury wodne, kanalizacyjne oraz inne cz ci przewodz ce dost pne i obce. Zaciski miejscowe w azienkach musz by po czone z szyn PE w tablicy TG przewodem LgY 4mm 2 w RL18.. UWAGA! Przy pod czaniu do rur stosowa obejmy z podk adami z metalu mi kkiego w celu zapewnienia trwa ego i pewnego po czenia. Po czenia chroni przed korozj. UWAGI MONTA OWE Do wszystkich odbiorników 1-no fazowych (opraw, silników, itp.) i wszystkich gniazdek wtyczkowych 230V,

13 Str. 13 doprowadzi przewody 3- owe (L+N+PE), a do odb.3-fazowych przewody 5-cio owe (L1+L2+L3+N+PE). Przy oprawach o wietleniowych porcelanowych lub z tworzywa izolacyjnego, 3-cia a zielono ta PE, której nigdzie nie przy cza, stanowi b dzie rezerw do ewentualnego wykorzystania w przysz ci przy zmianie typu oprawy. Wszystkie gniazda wtyczkowe stosowa z bolcami i o obci alno ci 16A. Przewód fazowy przy cza w gniazdku 230 V z jego lewej strony (patrz c na nie), natomiast w oprawach arówkowych przewód fazowy przy cza zawsze na stopk (poprzez wy cznik!), a na gwint oprawki przewód neutralny N o niebieskiej barwie izolacji. W pomieszczeniach sanitarnych, techniczno-gospodarczych, stosowa osprz t w ca ci hermetyczny w obudowach izolacyjnych, wpuszczony do pokrywek w cian (glazur ). UWAGI Wszelkie roboty wykona zgodnie z niniejszymi za eniami i wytycznymi oraz obowi zuj cymi normami i "Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Monta owych". oraz sztuk budowlan Przed oddaniem do eksploatacji wykona niezb dne pomiary tj. rezystancji izolacji przewodów, ci ci, skuteczno ci ochrony przeciwpora eniowej, rezystancji obwodów, rezystancji uziemie itp. wystawiaj c odpowiednie protokó y pomiarów. i sporz dzi z tych pomiarów odpowiednie protoko y, yte do budowy materia y i urz dzenia powinny posiada odpowiednie atesty lub opinie badawcze wydane przez upowa nione jednostki badawcze Uwaga: przed przyst pieniem do realizacji projektu nale y dokona jeszcze raz uzgodnie z u ytkownikiem obiektu w sprawie rozmieszczenia gniazd wtyczkowych w pracowniach ( prac. komputerowa). Ta sama uwaga dotyczy równie rozmieszczenia gniazd telefonicznych. Instalacj w budynku wykona w koordynacji z kierownikami robót budowlanych i sanitarnych Opracowa :
