3 ULTRABASS BXL450A/BXL900A/BXL1800A/BXL3000A 1. WPROWADZENIE Gratulacje! Wzmacniacz serii ULTRABASS jest nowoczesn¹ robocz¹ stacj¹ basow¹, która wyznacza nowe standardy. ULTRABASS jest ekstremalnie wydajnym 2-kana³owym wzmacniaczem basowym z oryginalnym g³oœnikiem BUGERA. Daje on wystarczaj¹c¹ moc Watt i dba o to, aby w ka dej chwili zapewniæ wystarczaj¹ce rezerwy mocy. Nie mo na pomin¹æ równie innego wyposa enia: ULTRABASS oferuje kana³y Clean i Distortion oraz equalizer z niestandardowym wyœwietlaczem czêstotliwoœci See-What-You-Play, który bezpoœrednio wskazuje, jaka czêstotliwoœæ basów jest przyporz¹dkowana do danego regulatora perfekcyjne rozwi¹zanie dla natychmiastowego dostosowania dÿwiêków. Limiter muzyczny dba przy maksymalnej g³oœnoœci o efektywn¹ ochronê przed zniekszta³ceniami dÿwiêku. Mo liwoœæ pod³¹czenia s³uchawek i odtwarzacza CD s¹ idealnym i warunkami do æwiczeñ. + Niniejsza instrukcja ma za zadanie zapoznanie Ciê z elementami obs³ugi, które pozwol¹ Ci poznaæ wszystkie funkcje urz¹dzenia. Po uwa nym przeczytaniu niniejszej instrukcji obs³ugi zachowaj j¹ na przysz³oœæ, ebyœ móg³ po ni¹ siêgn¹æ zawsze, kiedy zaistnieje taka potrzeba. 1.1 Zanim zaczniesz Zawartoœæ opakowania ULTRABASS zosta³ starannie zapakowany w fabryce, aby zagwarantowaæ mu bezpieczny transport. Jeœli jednak karton opakowania jest uszkodzony, natychmiast sprawdÿ, czy urz¹dzenie nie posiada zewnêtrznych oznak uszkodzenia. + Nie odsy³aj sprzêtu z ewentualnymi uszkodzeniami do nas, lecz najpierw koniecznie powiadom o tym sklep oraz firmê transportow¹, poniewa w przeciwnym razie wygasn¹æ mog¹ wszelkie roszczenia gwarancyjne. + U ywaj oryginalnego opakowania, aby unikn¹æ uszkodzenia sprzêtu w czasie przechowywania lub przesy³ki. + Nigdy nie dopuszczaj do tego, aby dzieci mog³y bez nadzoru mieæ dostêp do urz¹dzenia i opakowania. + Materia³y opakowaniowe usuñ zgodnie z zaleceniami ekologicznymi Uruchomienie Zagwarantuj wystarczaj¹cy dostêp powietrza i dostateczny odstêp od urz¹dzeñ emituj¹cych ciep³o, aby unikn¹æ przegrzania sprzêtu. + Zanim pod³¹czysz urz¹dzenie do sieci, sprawdÿ starannie, czy ustawione jest na nim w³aœciwe napiêcie zasilania. Uchwyt bezpiecznika obok gniazda sieciowego posiada 3 trójk¹tne znaki. Dwa z tych trójk¹tów znajduj¹ siê na przeciwko siebie. V-TONE nastawiony jest na widoczne obok tych dwóch znaków napiêcie eksploatacyjne, które mo e zostaæ zmienione przez obrócenie uchwytu bezpiecznika o 180. Uwaga: nie dotyczy to wersji eksportowych, przystosowanych jedynie do jednego napiêcia sieciowego np. 120 V! + W przypadku przestawienia urz¹dzenia na inne napiêcie zasilania nale y zastosowaæ odpowiedni bezpiecznik. W rozdziale DANE TECHNICZNE podane s¹ szczegó³owe informacje o wartoœci bezpiecznika. + Przepalone bezpieczniki koniecznie musz¹ byæ zast¹pione bezpiecznikami o w³aœciwej wartoœci! W rozdziale DANE TECHNICZNE podane s¹ szczegó³owe informacje o wartoœci bezpiecznika. Pod³¹czenie do sieci odbywa siê przy pomocy dostarczonego w zestawie kabla sieciowego z ³¹czem typu IEC-COLD, spe³niaj¹cego wymagane kryteria bezpieczeñstwa. + Pamiêtaj o tym, e wszystkie urz¹dzenia koniecznie musz¹ byæ uziemione. Dla Twojego w³asnego bezpieczeñstwa nigdy nie usuwaj ani nie od³¹czaj uziemienia od urz¹dzenia lub kabla sieciowego Rejestracja online Prosimy zarejestrowaæ nowy sprzêt firmy BEHRINGER, w miarê mo liwoœci bezpoœrednio po dokonaniu zakupu, na stronie internetowej i dok³adnie zapoznaæ siê z warunkami gwarancji. Firma BEHRINGER udziela rocznej* gwarancji na materia³ i wykonanie, licz¹c od daty zakupu. Warunki gwarancyjne w jêzyku polskim œci¹gnij z naszej strony internetowej lub zamów pod numerem telefonu Jeœli zakupiony przez Ciebie produkt firmy BEHRINGER zepsuje siê, do³o ymy wszelkich starañ, aby zosta³ on jak najszybciej naprawiony. W tym celu zwróæ siê bezpoœrednio do przedstawiciela handlowego firmy BEHRINGER, u którego zakupi³eœ sprzêt. Jeœli w pobli u nie ma przedstawiciela handlowego firmy BEHRINGER, mo esz równie zwróciæ siê bezpoœrednio do jednego z oddzia³ów naszej firmy. Listê z adresami oddzia³ów firmy BEHRINGER znajdziesz na oryginalnym opakowaniu zakupionego sprzêtu. (Global Contact Information/European Contact Information). Jeœli na liœcie brak adresu w Twoim kraju, zwróæ siê do najbli szego dystrybutora naszych produktów. Potrzebny adres znajdziesz na naszej stronie internetowej: Zarejestrowanie zakupionego sprzêtu wraz z dat¹ zakupu znacznie u³atwi procedury gwarancyjne. Dziêkujemy za wspó³pracê! * Dla klientów z krajów Unii Europejskiej mog¹ tutaj obowi¹zywaæ inne przepisy. Klienci z krajów Unii Europejskiej mog¹ otrzymaæ wiêcej informacji w dziale obs³ugi klienta BEHRINGER Support Niemcy. 1. WPROWADZENIE 3

4 ULTRABASS 2. ELEMENTY OBS UGI I CZA BXL450/BXL900/BXL1800/BXL3000 Rys. 2.3: Sekcja master Rys. 2.1: Sekcja wejœciowa INPUT. Jest to wejœcie ULTRABASS (gniazdo jack 6,3 mm). Pod³¹cz tutaj swoj¹ gitarê basow¹. Regulator GAIN 1 okreœla wzmocnienie wejœcia w kanale 1. Za pomoc¹ prze³¹cznika CH 2 prze³¹cza siê pomiêdzy dwoma kana³ami. Jeœli kana³ 2 jest aktywny, prze³¹cznik CH 2 œwieci siê. W modelach BXL1800, BXL3000 oraz BXL1800A i BXL3000A mo na dokonywaæ prze³¹czenia kana³u równie za pomoc¹ za³¹czonego przycisku no nego. Regulator GAIN 2 okreœla stopieñ zniekszta³cenia w kanale 2. Im bardziej jest on obrócony w prawo, tym silniejszej jest zniekszta³cenie. SHAPE jest specjalnym filtrem do indywidualnego kszta³towania dÿwiêku. Oferuje on liczne mo liwoœci wp³ywu na dÿwiêk basów. Przyk³ady zastosowania dla funkcji Shape s¹ podane w rozdziale Funkcja filtrowania Shape pracuje jedynie w kanale 2. Na kana³ 1 filtr nie oddzia³uje. Za pomoc¹ regulatora LEVEL ustawia siê g³oœnoœæ kana³u 2. Ustawiæ regulator w taki sposób, aby otrzymaæ po ¹dany balans g³oœnoœci miêdzy kana³em 1 i 2. Za pomoc¹ regulator MASTER okreœla siê ³¹czn¹ g³oœnoœæ. Pod³¹cz s³uchawki do wyjœcia PHONES (typu jack 6,3-mm stereo). Mog¹ to byæ np. s³uchawki serii BEHRINGER HP. Po zajêciu tego przy³¹cza, wewnêtrzny g³oœnik zostanie wyciszony. Prze³¹cznikiem POWER za³¹cza siê wzmacniacz ULTRABASS. Prze³¹cznik ten powinien znajdowaæ siê w pozycji Off przy pod³¹czaniu urz¹dzenia do sieci. + Pamiêtaj: Prze³¹cznik POWER po wy³¹czeniu urz¹dzenia nie od³¹cza go ca³kowicie od sieci. Wyjmij kabel z gniazdka sieciowego, jeœli przez d³u szy czas nie bêdziesz u ywa³ urz¹dzenia. Rys. 2.4: Tylne przy³¹cza (BXL1800, BXL3000, BXL1800A i BXL3000A) Przez symetryczne wyjœcie DI OUT (XLR) mo na po³¹czyæ sygna³ audio ULTRABASS z wejœciem pulpitu miksera. Sygna³ jest wychwytywany miêdzy equalizerem i regulatorem MASTER. Sygna³ mo e byæ wychwytywany alternatywnie do wyjœcia równie na LINE OUT (gniazdo jack 6,3 mm). Rys. 2.2: FBQ EQUALIZER FBQ EQUALIZER posiada 7 regulatorów suwakowych (BXL450 i BXL450A: 5 regulatorów) do poszczególnych zakresów czêstotliwoœci. Maksymalne podnoszenie lub opuszczanie wynosi 12 d. Za pomoc¹ prze³¹cznika FBQ w³¹cza siê analizator spektrum FBQ. Diody œwiec¹ce regulatora, które œwiec¹ siê przy wy³¹czonym FGB tak samo jasno, wskazuj¹ teraz przy odtwarzaniu poprzez intensywnoœæ œwiat³a energiê danego pasma czêstotliwoœci. Funkcja equalizera jest niezale na od funkcji FBQ zawsze aktywna (funkcja FBQ, patrz równie rozdzia³ 3.2.1). + FX INSERT: ULTRABASS posiada szeregow¹ pêtl¹, do której mo na pod³¹czyæ zewnêtrzne efekty (np. peda³ wah-wah, efekty pod³ogowe lub procesory efektów 19") (nie w modelach BXL450 i BXL900 oraz BXL450A i BXL900A). Po³¹cz w tym celu gniazdo SEND z wejœciem generatora efektów. Po³¹cz wyjœcie generatora efektów z gniazdem RETURN na ULTRABASS. Sygna³ na gnieÿdzie SEND nie zawiera efektu Ultrabass ( ). + INSERT SEND mo e byæ równie u ywane jako wyjœcie równoleg³e, aby np. pod³¹czyæ stroik. Tak d³ugo jak gniazdo RETURN nie jest obsadzone, sygna³ nie jest przerywany wewnêtrznie. NUMER SERYJNY. Wejœcie CD IN (cinch) umo liwia pod³¹czenie zewnêtrznego sygna³u stereo. W ten sposób mo na odtwarza np. ulubione utwory z CD, MD lub z komputera perkusyjnego. + W modelach BXL450, BXL900, BXL450A i BXL900A przy³¹cze CD IN znajduje siê na stronie czo³owej urz¹dzenia. Modele BXL1800, BXL3000, BXL1800A i BXL3000A s¹ w komplecie z podwójnym peda³em. Pod³¹cz peda³ do gniazda FOOT SW(ITCH). Za pomoc¹ przycisku no nego 4 2. ELEMENTY OBS UGI I CZA

5 ULTRABASS BXL450A/BXL900A/BXL1800A/BXL3000A mo na prze³¹czaæ kana³y (odpowiada przyciskowi CH 2 ) i w³¹czaæ efekt Ultrabass (odpowiada przyciskowi ON ). 3. PIERWSZE KROKI Rys. 2,5: Prze³¹cznik bezpieczeñstwa i gniazdo wejœciowe IEC (strona tylna) UCHWYT BEZPIECZNIKA / WYBÓR NAPIÊCIA. Przed przy³¹czeniem urz¹dzenia do sieci, sprawdÿ, czy wskaÿnik napiêcia zgodny jest z lokalnym napiêciem sieciowym. Przy wymianie bezpieczników koniecznie zwróæ uwagê na to, aby u yæ tego samego typu bezpiecznika. W niektórych urz¹dzeniach uchwyt bezpiecznika mo e byæ wstawiany w dwóch ró nych pozycjach, co pozwala na prze³¹czenie napiêcia z 230 V na 120 V. Zwróæ uwagê: jeœli urz¹dzenie ma byæ u ywane poza Europ¹ w sieci o napiêciu 120 V, nale y koniecznie u yæ bezpiecznika o wiêkszej wartoœci. Pod³¹czenie urz¹dzenia do sieci odbywa siê poprzez gniazdo sieciowe typu IEC-COLD. Odpowiedni kabel znajduje siê w zestawie. 3.1 Pod³¹czanie gitary basowej Na pewno jesteœ ju gotowy do pod³¹czenia w koñcu swojego nowego wzmacniacza ULTRABASS i ods³uchania, jak brzmi. Wiêc do dzie³a! s Po³¹cz instrument przed w³¹czeniem z gniazdem wejœciowym. U yj w tym celu dostêpny w handlu kabel instrumentowy z wtyczkami monofonicznymi typu jack 6,3 mm. s Obróæ regulator MASTER ca³kowicie w lewo i w³¹czyæ equalizer, kompresor i Ultrabass (przycisk, i ) wy³., aby najpierw osi¹gn¹æ najpierw neutralny dÿwiêk. s Ustaw regulator GAIN w pozycji œrodkowej. s W³¹cz ULTRABASS za pomoc¹ prze³¹cznika i obróæ regulator MASTER na po ¹dan¹ g³oœnoœæ. ULTRABASS ma dwa kana³y wejœciowe, które mo na wybraæ za pomoc¹ prze³¹cznika wyboru kana³u Jeœli kana³ 1 jest aktywny (dioda przycisku wy³.), za pomoc¹ regulatora GAIN 1 reguluje siê czu³oœæ wejœciow¹. Kana³ 2 jest kana³em dystorsji dla zniekszta³conych dÿwiêków. Dla kana³u 2 mo na ustawiæ inny dÿwiêk, który brzmi inaczej ni kana³ 1 a wiêc g³oœniej, jest zniekszta³cony lub obrobiony regulatorem Shape (patrz roz. 3.2). Wyreguluje poziom wejœciowy dla kana³u 2 za pomoc¹ regulatora GAIN 2. Za pomoc¹ regulatora ustawia siê stopieñ zniekszta³cenia. Jeœli sygna³ by³by przy tym za g³oœny, za pomoc¹ regulatora LEVEL mo na zmniejszyæ g³oœnoœæ, aby dostosowaæ go do g³oœnoœci kana³u 1. W ten sposób mo na unikn¹æ skoków poziomu przy prze³¹czaniu kana³ów. 3.2 Obróbka dÿwiêku ULTRABASS oferuje liczne mo liwoœci wp³ywania na dÿwiêk gitary basowej. Ró ne mo liwoœci obróbki dÿwiêku s¹ objaœnione w niniejszym rozdziale. Rys. 2.6: Funkcja COMPRESSOR (tylko w BXL1800, BXL3000, BXL1800A i BXL3000A) Regulator COMPRESSOR reguluje intensywnoœæ kompresji (patrz roz ). Za pomoc¹ prze³¹cznika ON w³¹cza siê kompresor. Rys. 2.7: Funkcja ULTRABASS (nie w BXL450 i BXL450A) Przy w³¹czonej funkcji Ultrabass (przycisk ) mo na do w³asnego dÿwiêku dodaæ ultraniskie basy poprzez obrócenie regulatora ULTRABASS. Efekt Ultrabass mo e byæ u ywany w obu kana³ach (patrz roz ). Po wciœniêciu przycisku ON w³¹cza siê funkcjê ULTRABASS. Œwieci siê dioda na przycisku. Efektem tym mo na sterowaæ zdalnie za pomoc¹ za³¹czonego przycisku no nego (poza BXL900 i BXL900A) Equalizer FBQ Equalizer jest 7-pasmowym korektorem graficznym (BXL450 i BXL450A: 5-pasmowy) z analizatorem spektrum FBQ. Jeœli suwaki znajduj¹ siê w pozycji zerowej, nie ma miejsca obróbka sygna³u podstawowego. s W celu zwiêkszenia zakresu czêstotliwoœci przesun¹æ dany regulator w górê. s W celu opuszczenia porusz regulator w dó³. Ka dy regulator jest wyposa ony w diodê LED, która mo e wskazywaæ poziom w danym zakresie czêstotliwoœci regulatora poprzez intensywnoœæ œwiecenia. W³asnoœæ ta jest pomocna przy znalezieniu prawid³owego regulatora do obróbki dÿwiêku. Wciœnij prze³¹cznik FBQ, aby w³¹czyæ wskazanie FBQ. Jeœli dÿwiêk nieostry lub dudni¹cy, jest to wskazywane silnie œwiec¹c¹ siê diod¹ w odpowiednim regulatorze, np. przy 160 Hz. Poci¹gn¹æ regulator 160 Hz nieznacznie w dó³ (w zakres minus), aby usun¹æ dudnienie. W drug¹ stronê mo na zaakcentowaæ okreœlone czêœci sygna³u (poci¹gn¹æ regulator w górê), które nie s¹ zaakcentowane (dioda œwieci siê s³abo). + Aby zaakcentowaæ zakresy czêstotliwoœci, nie trzeba ich koniecznie podnosiæ. Równie dobrze mo na nieznacznie obni yæ pozosta³e czêstotliwoœci (przesun¹æ regulator w dó³). W ten sposób unika siê zbyt wysokiego poziomu sygna³u wewnêtrznego i chroni siê cenne rezerwy dynamiki ( Headroom ). 3. PIERWSZE KROKI 5

6 ULTRABASS Funkcja Shape Funkcja Shape Ultrabass jest rewolucyjnym filtrem, za pomoc¹ którego mo na ca³kowicie zmieniæ dÿwiêk gitary basowej. Shape dba o kreatywne kszta³towanie dÿwiêku w dzisiejszych czasach koniecznoœæ dla basistów. Ekstremalne ustawienia filtra nadaj¹ dÿwiêkowi gitary basowej wiêkszej si³y przebicia. Przyk³ad: Planujesz wystêp solowy na ywo, ale dÿwiêk nie ma po prostu g³êbokiego brzmienia. Solówka powinna byæ dobitna, a nie opadaæ. Najpierw ustaw w kanale 1 solidny dÿwiêk podstawowy. W kanale 2 kreuje siê za pomoc¹ filtra Shape wyrazisty dÿwiêk solowy. Poniewa filtr Shape dzia³a jedynie na drugi kana³, mo na teraz wygodnie prze³¹czaæ siê przed solówk¹ pomiêdzy obydwoma dÿwiêkami. BXL450/BXL900/BXL1800/BXL PRZYK ADY OKABLOWANIA 4.1 Setup æwiczeniowy z playbackiem Filtr Shape jest równie z³ota warty, gdy u ywasz dwóch ró nych elektrycznych gitar basowych. Mo e chcesz u ywaæ na zmianê dwóch instrumentów, które brzmi¹ ca³kowicie ró nie. Poniewa podczas grania czêsto brak jest czasu na dostrojenie dÿwiêku wzmacniacza do nowego instrumentu, ucieszysz siê z tej funkcji: U yj np. kana³u 1 dla jednej gitary basowej i kana³u 2 z filtrem Shape dla innej gitary basowej Funkcja Ultrabass (nie w BXL450 i BXL450A) W aktualnych produkcjach muzycznych modny jest bardzo g³êboki dÿwiêk gitary basowej, który le y jedn¹ oktawê poni ej najni szej dostêpnej czêstotliwoœci basów. Mo na go osi¹gn¹æ czêsto jedynie w studio, poniewa wiêkszoœæ wzmacniaczy nie oferuje funkcji subharmonii. Inaczej ULTRABASS: Dziêki procesorowi Ultrabass masz ju t¹ funkcjê, która pozwala na tworzenie tego niezbêdnego dÿwiêku. Zdziwisz siê, jak ultranisko brzmi¹ basy z aktywn¹ funkcj¹ Ultrabass. Ekstremalne ustawienia procesora mog¹ byæ szczególnie podniecaj¹ce, gdy wrzucisz swój dÿwiêk na wy sze poziomy. Poza tym: Przyj¹wszy, e u ywasz filtra Shape przy niskiej czêstotliwoœci roboczej - co sprawdza siê znakomicie do tworzenia dudni¹cego dÿwiêku - i unikasz niskich basów, mo na tutaj pomóc sobie za pomoc¹ procesora subharmonicznego: dÿwiêk pozostaje punchy, ale otrzymuje znacznie wiêksz¹ g³êbiê. Rys. 4.1: Standardowy setup (tutaj BXL900A) Setup ten nadaje siê do sesji w pomieszczeniu do prób lub do æwiczenia w domu. Okabluj ULTRABASS zgodnie z ilustracj¹ 4.1. Aby odtworzyæ playback, pod³¹cz odtwarzacz CD do wejœcia CD. Naturalnie odtwarzaczem mo e byæ odtwarzacz MD lub komputer. Jeœli chcesz æwiczyæ ze s³uchawkami, po³¹cz je z gniazdem PHONES urz¹dzenia ULTRABASS. Wewnêtrzny g³oœnik zostanie automatycznie wyciszony. Obróæ regulator MASTER ca³kowicie w lewo, zanim pod³¹czysz s³uchawki. 4.2 Rozszerzony setup do wystêpów na ywo i nagrañ studyjnych (tylko w BXL1800, BXL3000, BXL1800A i BXL3000A) W modelach BXL1800, BXL3000, BXL1800A i BXL3000A mo na w³¹czaæ funkcjê Ultrabass za pomoc¹ do³¹czonego przycisku no nego, aby zaakcentowaæ np. jedynie okreœlone fragmenty Kompresor (tylko BXL1800 i BXL3000 oraz BXL1800A i BXL3000A) Kompresor redukuje zakres dynamiki sygna³u. Szczytowe g³oœnoœci s¹ obni ane a ciche sygna³y podnoszone, wskutek czego zmniejsza siê ró nica pomiêdzy najg³oœnieszymi i najcichszymi fragmentami sygna³u. W ten sposób osi¹ga siê bardzo czyste i wyraziste brzmienie dÿwiêku. W niektórych technikach gry, np. slapowaniu powstaj¹ naturalnie wysokie skoki poziomu. Tutaj konieczne jest u ycie kompresora, poniewa podg³aœnia on cichsze martwe nuty, co brzmi wtedy bardziej groovy. Do tego wyd³u eniu ulegnie efekt sustain (wybrzmienie) przy d³ugo trwaj¹cych tonach. s W³¹cz kompresor (prze³¹cznik ON ). s Obróæ regulator COMPRESSOR powoli w prawo, aby zwiêkszyæ intensywnoœæ kompresji. s Za pomoc¹ prze³¹cznika ON mo na porównaæ sygna³ skompresowany z nieobrobionym. Kompresor pracuje optymalnie, gdy jest on zasilany wysokim sygna³em wejœciowym. Jeœli sygna³ jest niski, efekt w³¹cza siê dopiero przy wysokich ustawieniach. Przy w³¹czaniu kompresora mog¹ powstawaæ wysokie skoki poziomu. Gdy GAIN jest ustawiony na wysok¹ wartoœæ, dzia³anie kompresora w³¹cza siê ju wczeœniej. W takim wypadku regulator COMPRESSOR nie musi byæ obracany tak daleko, aby osi¹gn¹æ po ¹dane dzia³anie. Eksperymentuj, aby znaleÿæ w³aœciwe ustawienie! + Kompresor pracuje niezale nie od wbudowanego limitera ochronnego, który jest zawsze aktywny we wszystkich modelach BXL i chroni przed przeci¹ eniem wzmacniacza i tym samym zniekszta³ceniami. Rys. 4.2: Rozszerzony setup (tutaj BXL1800A) Okablowanie to zalecamy do wystêpów na ywo lub nagrañ studyjnych. Propozycja ta s³u y jako rozszerzenie standardowego setupu. Po³¹cz za³¹czony przycisk no ny z gniazdem FOOT SWITCH urz¹dzenia ULTRABASS. Za pomoc¹ przycisku no nego mo na prze³¹czaæ kana³y i w³¹czaæ funkcjê Ultrabass, co jest szczególnie praktyczne w przypadku wystêpów na ywo. Aby pod³¹czyæ zewnêtrzny generator efektów, po³¹czyæ wejœcie generatora efektów z FX INSERT SEND ULTRABASS oraz wyjœcie efektów z FX INSERT RETURN. Zamiast przedstawionych efektów mo na oczywiœcie pod³¹czyæ peda³ wah-wah lub zewnêtrzny generator dÿwiêków 19" PRZYK ADY OKABLOWANIA

7 ULTRABASS BXL450A/BXL900A/BXL1800A/BXL3000A Gdy gitara basowa ma byæ u ywana podczas wystêpu na ywo przez instalacjê nag³oœnieniow¹ (PA), potrzebna jest DI-Box. (DI-Box przygotowuje sygna³ dla d³ugich dróg po kablu i generuje wysoki poziom wyjœciowy do pulpitu miksera.) We wzmacniaczach ULTRABASS modu³ DI-Box jest ju wbudowany! Po³¹czyæ symetryczny DI OUT bezpoœrednio z wejœciem pulpitu miksera lub z multicore, który prowadzi do pulpitu. U yæ w tym celu kabla mikrofonowego (dwu y³owy, ekranowany kabel z wtyczkami XLR). Jako alternatywa dostêpne jest wyjœcie LINE OUT (gniazdo monofoniczne jack 6,3 mm), które mo na u yæ przy krótszych kablach i przy mikserach z wejœciem poziomu liniowego (np. aby dokonaæ nagrañ w studio domowym bez u ycia mikrofonu). Naturalnie mo na wyjœcie to u yæ jako dodatkowa droga wyjœciowa lub pod³¹czyæ stroik. 4.3 ULTRABASS jako Slave z zewnêtrznym Preamp Jeœli ma byæ u ywany inny wzmacniacz gitarowy lub modeling amp (np. BASS V-AMP lub BASS V-AMP PRO), mo na go pod³¹czyæ do przy³¹cza FX INSERT RETURN. ULTRABASS s³u y wtedy jedynie jako wzmacniacz koñcowy, oba kana³y wejœciowe nie s¹ aktywne. 5. INSTALACJA 5.1 Po³¹czenia audio Wyjœcia i wejœcia typu jack BEHRINGER ULTRABASS s¹ wykonane za wyj¹tkiem wyjœcia s³uchawkowego jako monofoniczne. Wyjœcie DI OUT jest symetrycznym wyjœciem XLR. Wejœcia CD s¹ wykonane jako przy³¹cza typu cinch. + Koniecznie zwracaj uwagê na to, aby instalacja i obs³uga urz¹dzenia przeprowadzane by³y przez osoby upowa nione. W czasie instalacji oraz bezpoœrednio po niej nale y pamiêtaæ o uziemieniu przeprowadzaj¹cych j¹ osób, poniewa w przeciwnym razie dojœæ mo e, za spraw¹ wy³adowañ elektrostatycznych lub podobnych, do obni enia w³aœciwoœci u ytkowych urz¹dzenia. Rys. 5.1: ¹cza typu XLR Rys. 5.2: Wtyczka typu jack mono 6,3 mm Rys. 5.3: Wtyczka typu jack stereo 6,3 mm dla PHONES 5. INSTALACJA 7

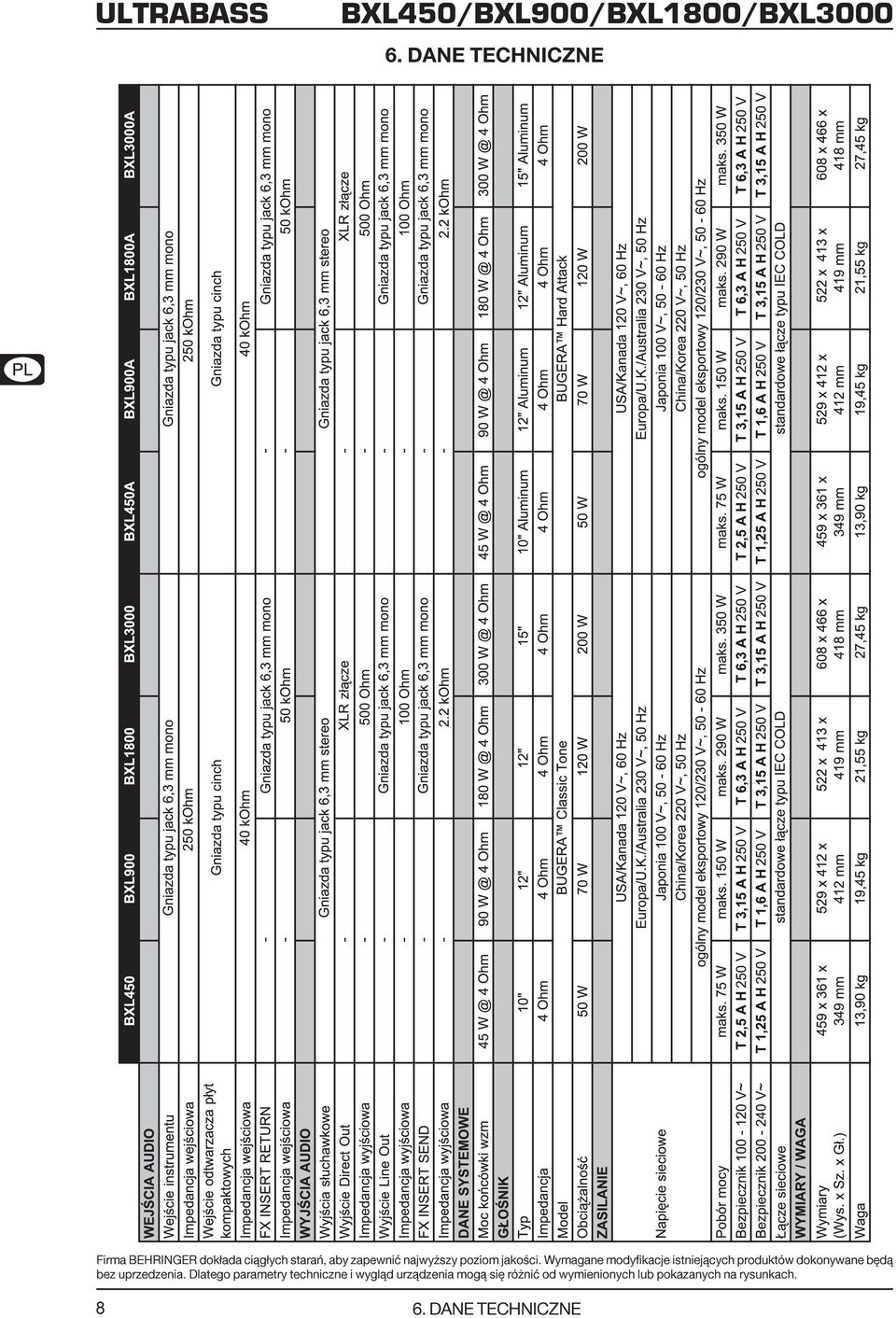

8 ULTRABASS BXL450/BXL900/BXL1800/BXL DANE TECHNICZNE Firma BEHRINGER dok³ada ci¹g³ych starañ, aby zapewniæ najwy szy poziom jakoœci. Wymagane modyfikacje istniej¹cych produktów dok onywane bêd¹ bez uprzedzenia. Dlatego parametry techniczne i wygl¹d urz¹dzenia mog¹ siê ró niæ od wymienionych lub pokazanych na rysunkach DANE TECHNICZNE
