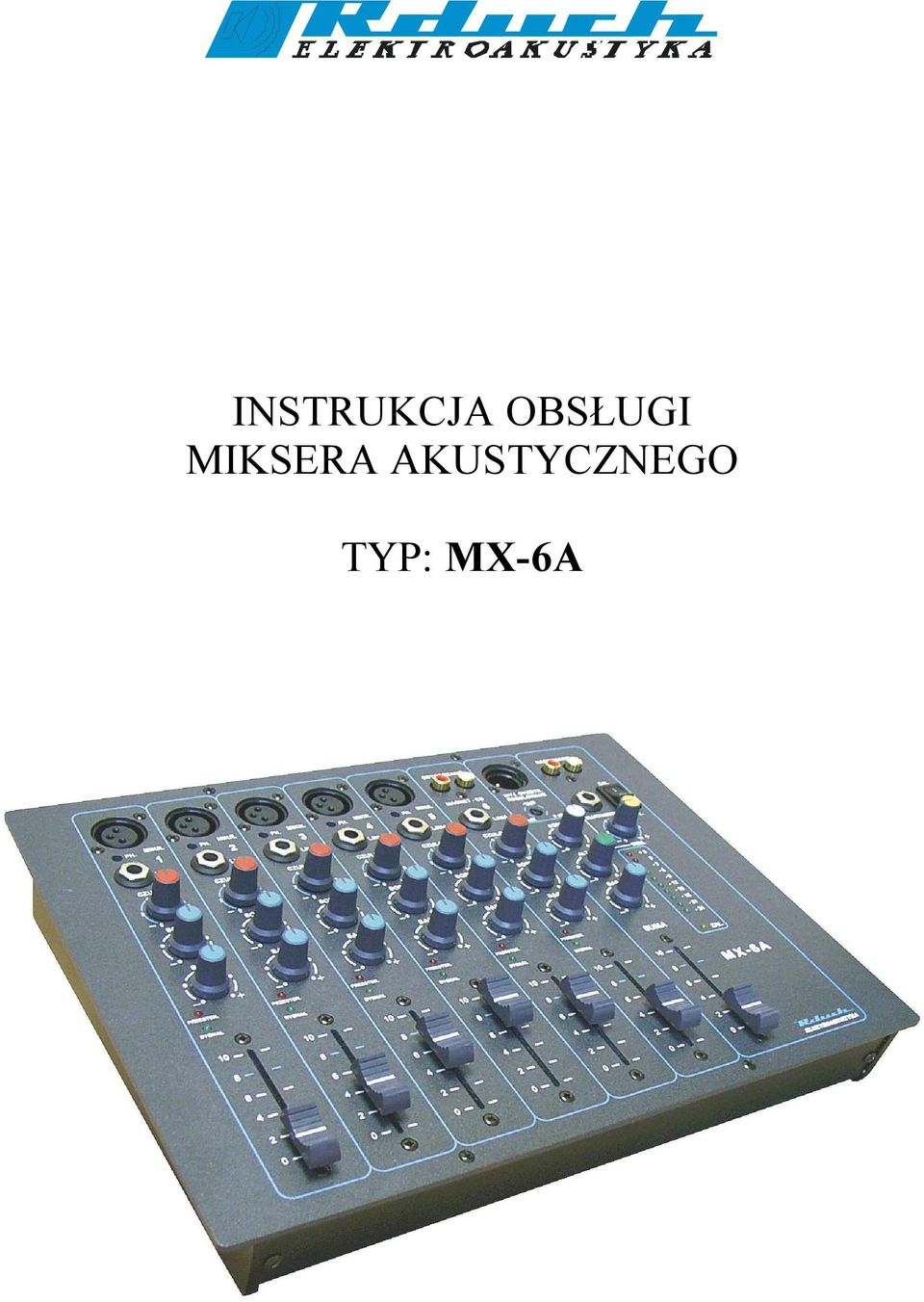

INSTRUKCJA OBSŁUGI MIKSERA AKUSTYCZNEGO TYP: MX-6A

Transkrypt

1 INSTRUKCJA OBSŁUGI MIKSERA AKUSTYCZNEGO TYP: MX-6A

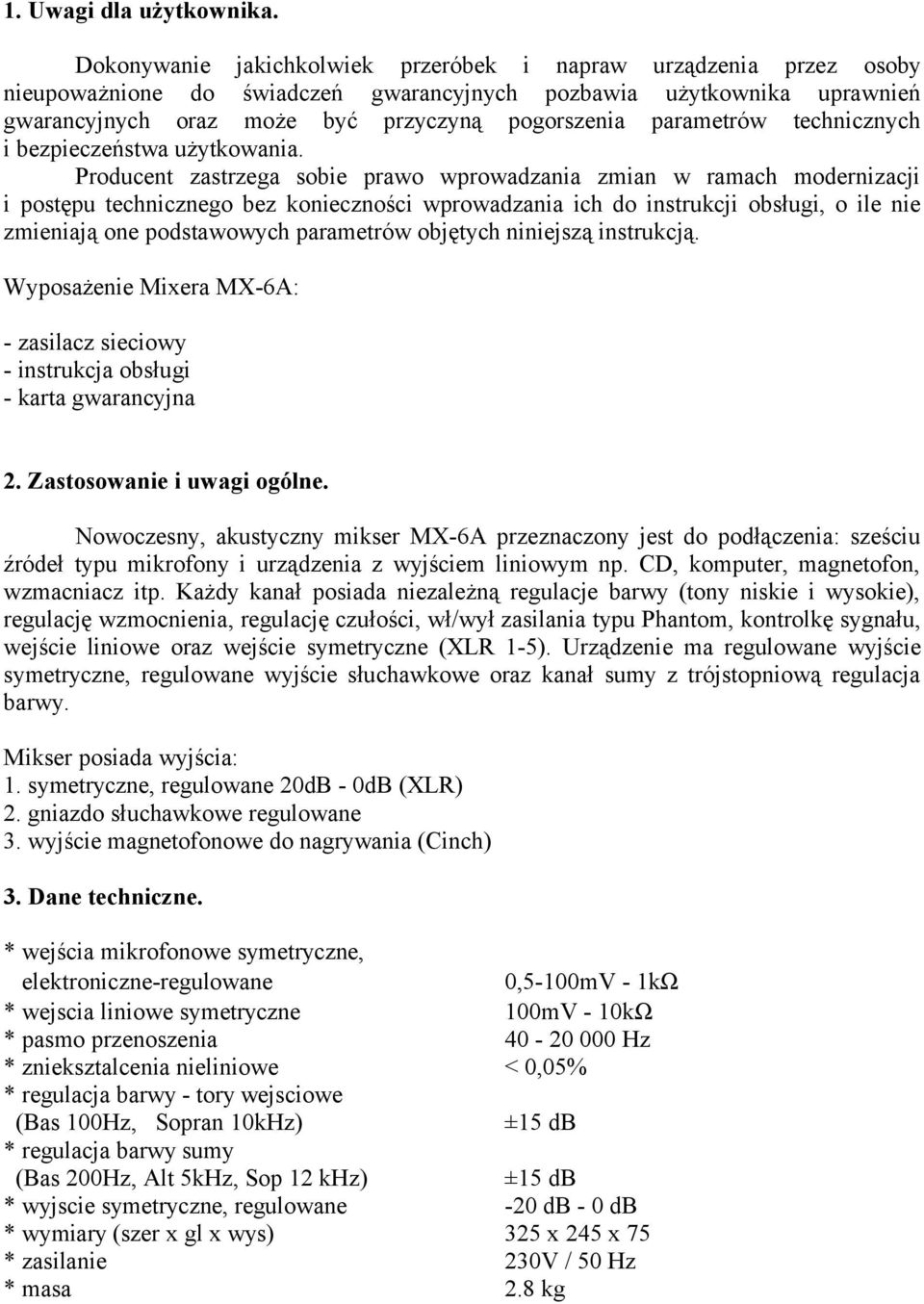

2 1. Uwagi dla użytkownika. Dokonywanie jakichkolwiek przeróbek i napraw urządzenia przez osoby nieupoważnione do świadczeń gwarancyjnych pozbawia użytkownika uprawnień gwarancyjnych oraz może być przyczyną pogorszenia parametrów technicznych i bezpieczeństwa użytkowania. Producent zastrzega sobie prawo wprowadzania zmian w ramach modernizacji i postępu technicznego bez konieczności wprowadzania ich do instrukcji obsługi, o ile nie zmieniają one podstawowych parametrów objętych niniejszą instrukcją. Wyposażenie Mixera MX-6A: - zasilacz sieciowy - instrukcja obsługi - karta gwarancyjna 2. Zastosowanie i uwagi ogólne. Nowoczesny, akustyczny mikser MX-6A przeznaczony jest do podłączenia: sześciu źródeł typu mikrofony i urządzenia z wyjściem liniowym np. CD, komputer, magnetofon, wzmacniacz itp. Każdy kanał posiada niezależną regulacje barwy (tony niskie i wysokie), regulację wzmocnienia, regulację czułości, wł/wył zasilania typu Phantom, kontrolkę sygnału, wejście liniowe oraz wejście symetryczne (XLR 1-5). Urządzenie ma regulowane wyjście symetryczne, regulowane wyjście słuchawkowe oraz kanał sumy z trójstopniową regulacja barwy. Mikser posiada wyjścia: 1. symetryczne, regulowane 20dB - 0dB (XLR) 2. gniazdo słuchawkowe regulowane 3. wyjście magnetofonowe do nagrywania (Cinch) 3. Dane techniczne. * wejścia mikrofonowe symetryczne, elektroniczne-regulowane * wejscia liniowe symetryczne * pasmo przenoszenia * znieksztalcenia nieliniowe * regulacja barwy - tory wejsciowe (Bas 100Hz, Sopran 10kHz) * regulacja barwy sumy (Bas 200Hz, Alt 5kHz, Sop 12 khz) * wyjscie symetryczne, regulowane * wymiary (szer x gl x wys) * zasilanie * masa 0,5-100mV - 1kΩ 100mV - 10kΩ Hz < 0,05% ±15 db ±15 db -20 db - 0 db 325 x 245 x V / 50 Hz 2.8 kg

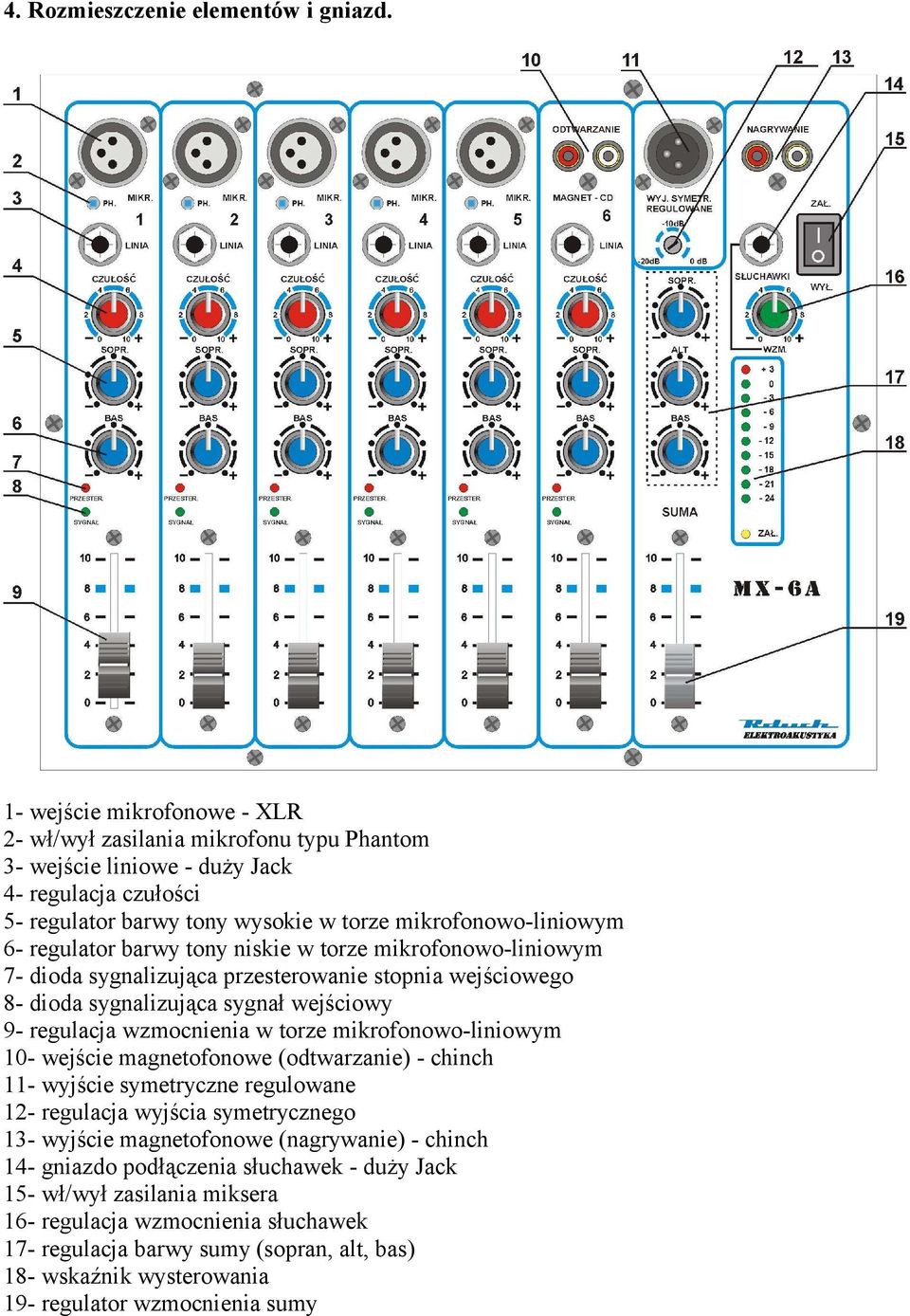

3 4. Rozmieszczenie elementów i gniazd. 1- wejście mikrofonowe - XLR 2- wł/wył zasilania mikrofonu typu Phantom 3- wejście liniowe - duży Jack 4- regulacja czułości 5- regulator barwy tony wysokie w torze mikrofonowo-liniowym 6- regulator barwy tony niskie w torze mikrofonowo-liniowym 7- dioda sygnalizująca przesterowanie stopnia wejściowego 8- dioda sygnalizująca sygnał wejściowy 9- regulacja wzmocnienia w torze mikrofonowo-liniowym 10- wejście magnetofonowe (odtwarzanie) - chinch 11- wyjście symetryczne regulowane 12- regulacja wyjścia symetrycznego 13- wyjście magnetofonowe (nagrywanie) - chinch 14- gniazdo podłączenia słuchawek - duży Jack 15- wł/wył zasilania miksera 16- regulacja wzmocnienia słuchawek 17- regulacja barwy sumy (sopran, alt, bas) 18- wskaźnik wysterowania 19- regulator wzmocnienia sumy

4 5. Instalowanie miksera. - podłączyć źródła dźwięku zgodnie z oznaczeniem na płycie czołowej. Do wejść torów mikrofonowych (1-5) należy doprowadzić sygnał w postaci symetrycznej wtykiem XLR. Wejścia liniowe są asymetryczne i sygnał sterujący należy doprowadzić wtykiem Jack mono. - połączyć gniazdo wyjściowe (11) wtykiem XLR do wzmacniacza mocy (20mV sygnał symetryczny mikrofonowy), regulatorem (12) ustawić odpowiedni sygnał wyjściowy dostosowując go do wzmacniacza. 6. Obsługa miksera. W celu uruchomienia miksera należy: - podłączyć zasilacz sieciowy do miksera oraz do gniazdka sieci zasilającej V/ 50Hz - do torów kanałowych 1-6 podłączyć źródła sygnałów. W przypadku podłączenia mikrofonów pojemnościowych należy włączyć zasilanie typu Phantom (włącznik nr 2) - włącznikiem (15) załączyc zasilanie miksera. - w zależności od potrzeb, regulatorem wzmocnienia danego toru ustawić zadany poziom sygnału, regulatorami barwy brzmienie (tony niskie, wysokie) dla każdego kanału. - regulatorem wzmocnienia sumy należy ustawić wymaganą głośność, a regulatorami barwy sumy brzmienie, zależnie od warunków akustycznych pomieszczenia. W przypadku uszkodzenia należy: - wyłącznikiem (15) odłączyć zasilanie, - usunąć ewentualne zwarcia lub przerwy przewodów połączeniowych, - lub przekazać do serwisu firmowego Godów, ul.1maja 196 tel. (032) Podłączenia wtyków mikrofonowych.

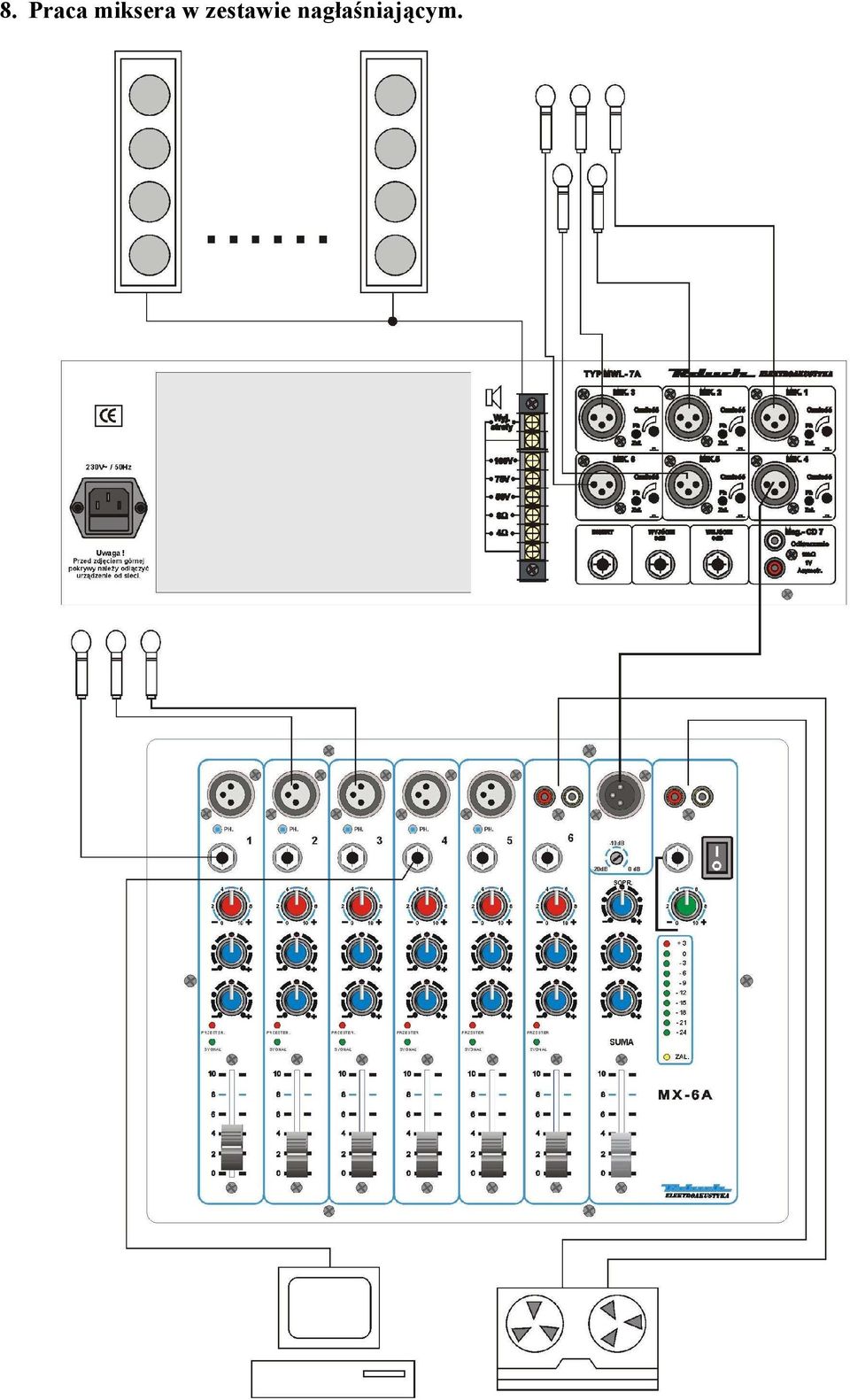

5 8. Praca miksera w zestawie nagłaśniającym.

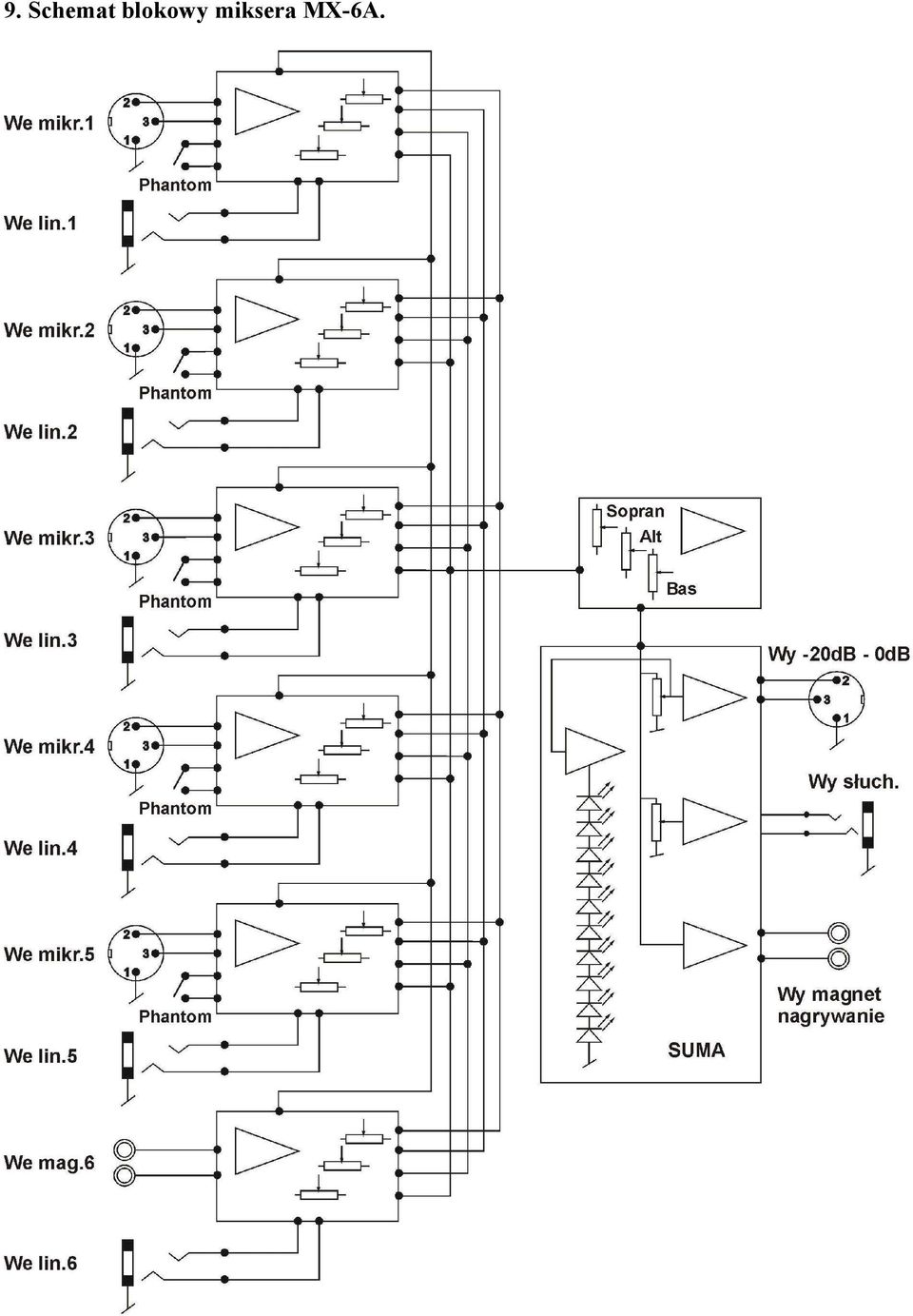

6 9. Schemat blokowy miksera MX-6A.
