1 OPIS TECHNICZNY I Przedmit inwestycji i lkalizacja Przedmitem inwestycji jest zagspdarwanie terenu znajdująceg się na terenie wewnętrznym Zespłu Szkół w Krzepicach, przy ul. Ryły 26 na działkach nr ewidencyjnych: 1779/5, 1779/6, 1779/7, 1779/8 w ramach prjektu Przystań turystyki aktywnej i rekreacji na liswarciańskim szlaku rwerwym. Inwestycja bejmuje dnwienie ciągów piesz-jezdnych i chdników raz realizację niezbędnych d funkcjnwania inwestycji urządzeń technicznych raz pzstałych elementów zagspdarwania terenu. II Pdstawa pracwania: Przedmitem niniejszeg pracwania jest: Odnwienie ciągów piesz-jezdnych w ZS w Krzepicach ul. Ryły 26 Opracwanie ma na celu kreślenie parametrów technicznych i warunków wyknania przedsięwzięcia. Jak pdstawę d pracwania przyjęt: zlecenie inwestra: Pwiat Kłbucki mapa d celów pinidawczych w skali 1:500 dstarczna przez inwestra Rzprządzenie Ministra Transprtu i Gspdarki Mrskiej w sprawie warunków technicznych, jakim pwinny dpwiadać drgi publiczne i ich usytuwanie (Dz.U.Nr 43. Pz. 430 z 1999r. z późniejszymi zmianami) Rzprządzenie Ministra Infrastruktury sprawie warunków technicznych, jakim pwinny dpwiadać budynki i ich usytuwanie(dz.u. nr 75, pz. 690 z 2002r.) pmiary uzupełniające i ględziny w terenie uzgdnienia z Inwestrem III Obszar ddziaływania biektu Obszar ddziaływania biektu zamyka się w granicy działek: 21779/5, 1779/6, 1779/7, 1779/8 d których inwestr ma tytuł prawny d dyspnwania nieruchmścią na cele budwlane. Zgdnie z Warunkami technicznymi jakim pwinny dpwiadać budynki i ich usytuwanie spełnine są dległści d granic działek, pmieszczeń przeznacznych na stały pbyt ludzi, placów zabaw. IV Stan istniejący zagspdarwania terenu Istniejące ciągi piesz-jezdne z płytek chdnikwych, płyt drgwych, żużla wielkpiecweg, a także bitumiczne z licznymi nierównściami i ubytkami. Płytki w większści ppękane. Stan ciągów piesz-jezdnych jak również złe wyprfilwanie nawierzchni pwduje liczne zastiska wdy. Z uwagi na bezpieczeństw, dprwadzenie wód pwierzchniwych raz gólną estetykę miejsca użytecznści publicznej ciągi te wymagają remntu.

2 Istniejące ciągi piesze i piesz jezdne łączą budynek szklny z nw wybudwanym biskiem sprtwym, magazynami zaplecza szkły raz ulicą Ryły. Istniejąca drga z płyt betnwych sześcikątnych stanwi również djazd d budynku mieszkalneg. Centralnym punktem ciągów pieszych jest skwer, miejsce wypczynku. Uzbrjenie terenu stanwią: kanalizacja sanitarna kanalizacja deszczwa sieć wdciągwa kablwanie elektrenergetyczne kablwanie telekmunikacyjne V Prjektwane rzwiązania prjektwane rzwiązania nawiązują d istniejąceg wjazdu na teren Zespłu Szkół, sam wjazd nie wymaga przebudwy przewiduje jest wymianę nawierzchni ciągów pieszych i piesz-jezdnych wraz z pdbudwą wymiana nawierzchni drgi manewrwej stanwiącej djazd d budynku mieszkalneg utwardzenie terenu przy wjeździe na teren Zespłu Szkół plac stanwiący miejsce dla urządzeń d ćwiczeń przy wejściu na bisk sprtwe dnwienie nawierzchni i pdbudwy skweru w centralnej części Zespłu Szkół w ramach pracwania prjektuje się cztery sie ciągów piesz-jezdnych ś ABCDE dł 64.50m ś CG dł m ś BH dł m ś DI dł m dwdnienie realizwane jest pwierzchniw, za pmcą ukształtwania pdłużneg i pprzeczneg prjektwych ciągów. Istniejące wpusty deszczwe należy pzstawić i wyregulwać wyskściw w ramach zadania prjektuje się słnięcie kabli elektrenergetycznych rurami słnwymi łącznej długści 42.5m Zieleń na terenie skweru prjektuje się zieleńce, stanwią ne wypełnienie pmiędzy krągłym placykiem na skwerze, a ciągami pieszymi kalającymi skwer Plan zagspdarwania terenu przedstawin na rysunku nr 3 Zagspdarwanie terenu.

3 VI Bilans terenu pwierzchnia ciągów z kstki bet, gr 8cm : 405 m² pwierzchnia ciągów z kstki bet, gr 6cm: 911 m² pwierzchnia ciągów z kstki bet czerwnej, gr 6cm: 335m² pwierzchnia skweru: 185.5m² pwierzchnia a betnwych płyt ażurwych: 152m² pwierzchnia zieleńcy: 800m² VII Przekrje typwe i knstrukcja nawierzchni w pracwaniu występują pięć typwych przekrjów knstrukcyjnych jezdnie manewrwą, ciągi piesz-jezdne i parking należy bramwać krawężnikiem betnwym najazdwym 15x22cm psadwinym bezpśredni na świeżym betnie (ława betnwa z prem z bet. C12/15 10cm, świetle 0cm umżliwiającym spływ wód padwych w tereny zielne chdniki i ciągi piesze należy bramwać brzeżem 6x20cm psadwinym bezpśredni na świeżym betnie knstrukcje nawierzchni: drga manewrwa: kstka betnwa typu BEHATON klr szary pdsypka cementw-piaskwa gr. 8cm pdbudwa z kruszywa łamaneg stabilizwaneg mechanicznie gr.20cm Uwaga: P knsultacji z inwestrem i inspektrem nadzru istnieje mżliwść pzstawienia istniejącej nawierzchni z płyt betnwych sześcikątnych jak pdbudwę pmcniczą miejsca pstjwe: płyty betnwe ażurwe wym. 60cm x 40cm szare gr. 8cm pdsypka cementw-piaskwa pdbudwa z kruszywa łamaneg stabilizwaneg mechanicznie gr.15cm ciągi piesze kstka betnwa typu HOLLAND klr czerwny pdsypka cementw-piaskwa gr. 6cm pdbudwa z kruszywa łamaneg stabilizwaneg mechanicznie gr.15cm

4 ciągi piesz-jezdne kstka betnwa typu HOLLAND klr szary gr. 6cm pdsypka cementw-piaskwa pdbudwa z kruszywa łamaneg stabilizwaneg mechanicznie gr.15cm skwer kstka betnwa typu NOSTALIT klr czerwny pdsypka cementw-piaskwa gr. 6cm pdbudwa z kruszywa łamaneg stabilizwaneg mechanicznie gr.15cm przekrje typwe pkazan na rysunku nr 5.1 i 5.2 Przekrje knstrukcyjne pdłże pd warstwy knstrukcyjne należy dprwadzić d gruntu G1 parametrach KR1 Is=1,00 raz E2=100MPa VIII Niweleta i dwdnienie zaprjektwan cztery ciągi piesz-jezdne ze spadkami pdłużnymi: ABCDE spadki: 2.2 %, 1% raz 0,5% CG spadki: 0.8%, raz 0.9% BH spadki: 1.0% DI spadek: 1,3% spadki pprzeczne zmieniają się d 0,5% d 2% zaprjektwan ścieki z czterech rzędów kstek prfile pdłużne pkazan na rysunku nr 4.1 i 4.2 Przekrje knstrukcyjne IX Rbty ziemne Obliczn na pdstawie rysunku planu warstwicweg raz prfilu pdłużneg. Uzyskan bjętści rbót ziemnych : Wykpy: 399m³ Nadmiar ziemi: 399m³ Nadmiar ziemi należy dwieźć na dległść d 10 km, w miejsce wskazane przez Inwestra.

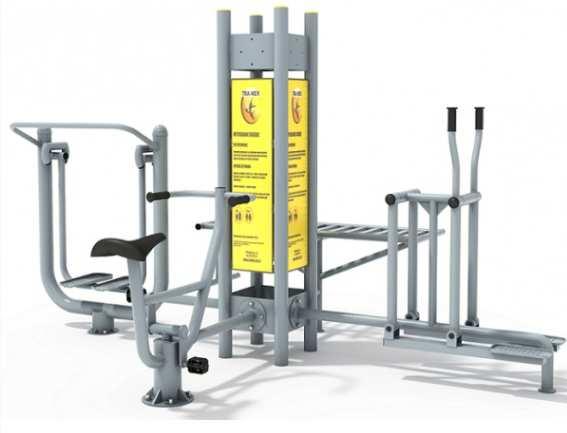

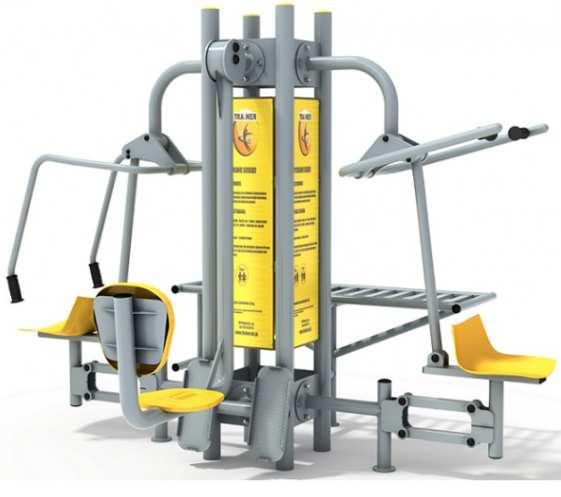

5 X Mntaż urządzeń gimnastycznych Zaprjektwan kupn i mntaż dwóch siłwni zewnętrznych czterstanwiskwych np. firmy TRAINER. Urządzenia należy zamntwać ktwami bądź śrubami d wcześniej przygtwanych fundamentów z prefabrykatów betnwych. Dane techniczne prjektwanych urządzeń: Pczwórny pyln z wyciągiem górnym, wyciskaniem siedząc, ławką i prasą nżną: Seria Czterstanwiskwe. Prfesjnalny przyrząd siłwni zewnętrznej dprny na niekrzystne warunki pgdwe i wandalizm, przeznaczne d długtrwałeg użytkwania: - dwukrtnie malwane prszkw, - bardz dbrze zabezpieczne antykrzyjnie, śrutwanie, galwanizacja, fsfranwanie, cynkwanie, - slidna knstrukcja, pyln wyknany z rur średnicy 90 mm, grubść ścianek c najmniej 3,6 mm, - pzstałe elementy wyknane są z rur średnicy: 90, 76, 60, 48, 42, 32, 32 mm, - ścianki rur mają grubść c najmniej 3 mm (a nie 2,2 mm), - ma słny wyknane ze stali, a nie z plastyku, przez c ich trwałść jest znacznie większa, - daje t gwarancję, że urządzenie jest bardz trwałe i nie pwygina się pd ciężarem slidniejszych użytkwników. Uwaga! Zawsze dpasuj rdzaj ćwiczeń d stanu swjeg zdrwia i kndycji fizycznej. Urządzenie przeznaczne dla drsłych i dzieci d 14 rku życia lub dla sób wzrście pwyżej 140 cm. Maksymalny ciężar użytkwnika 150 kg. Gwarancja 24 miesiące.

6 XI Uwagi Przy wyknywaniu rbót należy zachwać szczególną strżnść z uwagi na istniejące uzbrjenie pdziemne. XII Infrmacja dtycząca bezpieczeństwa i chrny zdrwia Zakres rbót zamierzenia budwlaneg. W ramach inwestycji przewiduje się realizację rbót: zawierające: budwę ciągów piesz-jezdnych, utwardzenie terenu, uzupełnienie istniejącej zieleni, zabezpieczenie kabli elektrenergetycznych, rbty przygtwawcze: rzbiórka niewykrzystywanych w układzie prjektwanym nawierzchni wraz z krawężnikami jezdni rbty ziemne wyknanie kryt pd prjektwane ciągi raz place dwóz gruzu Rbty nawierzchniwe jezdnie manewrwe i stanwiska pstjwe warstwa ścieralna, kstka betnwa klru szareg raz czerwneg utwardzenie pwierzchni płytami ażurwymi pdsypka cementw piaskwa, pdbudwa z kruszywa łamaneg, Rbty wykńczeniwe humuswanie z bsianiem trawą zieleńcy, wyskściwa regulacja urządzeń naziemnych uzbrjeń pdziemnych, Długść dcinków jezdni manewrwych bjętych pracwaniem wynszą : ś ABCDE dł 64.50m ś CG dł m ś BH dł m ś DI dł m

7 Wykaz istniejących biektów budwlanych Teren bjęty pracwaniem zlkalizwany jest w miejscwści Krzepice, na terenie Zespłu Szkół przy ulicy Ryły 26. Istniejące uzbrjenie terenu: kablwe sieci energetyczne kablwa sieć telefniczna kanalizacja deszczwa kanalizacja sanitarna sieć wdciągwa Wskazania przewidywanych zagrżeń przy realizacji rbót ruch pieszy dbywający się na terenie szkły Rbty ziemne należy prwadzić zgdnie z nrmą PN-B-99/ W rejnie pdziemnych uzbrjeń terenu istniejących i prjektwanych dla niniejszeg zadania rbty ziemne należy prwadzić ręcznie i pd nadzrem użytkwnika. W przypadku stwierdzenia w trakcie budwy wystąpienia uzbrjeń pd pwierzchnią terenu nie zainwentaryzwanych na mapie gedezyjnej, kierwnik budwy pwinien niezwłcznie zgłsić Inwestrwi zaistniały fakt w celu pdjęcia decyzji spsbie rzwiązania klizji. Spsób instruktażu pracwników Kierwnik Budwy lub Inspektr psiadający dpwiednie kwalifikacje, przed przystąpieniem d wyknywania rbót winien przeprwadzić szklenie zatrudninych pracwników bejmujące: zakres czynnści stanwiskwych z uwzględnieniem występwania tam zagrżeń i kniecznści stswania kreślnych przepisów BHP, kniecznść stswania dzieży chrnnej, stswanie sprawneg sprzętu i narzędzi, zachwanie szczególnej strżnści przy rbtach wyknywanych pd ruchem samchdwym. Szkleni pracwnicy winni ptwierdzić fakt szklenia pdpisem w Dzienniku BHP. Pracwnicy zatrudnieni jak peratrzy maszyn budwlanych i pracujący na sprzęcie napędzie silnikwym pwinni psiadać dpwiednie kwalifikacje. Nadzór nad bezpieczeństwem i higieną pracy sprawują kierwnik budwy i mistrz budwlany. Śrdki techniczne i rganizacyjne zabezpieczające wyknanie rbót w strefach zagrżnych Oznakwanie miejsc prwadzenia rbót winn być zgdne z : Rzprządzeniem Ministra Transprtu i Gspdarki Mrskiej raz Spraw Wewnętrznych i Administracji z dnia 12 października 2002 r. w sprawie znaków i sygnałów drgwych ( Dz.u Nr 170 z 2002 r, pz ),

8 Rzprządzeniem Ministra Infrastruktury z dnia 3 lipca 2003 r w sprawie szczegółwych warunków technicznych dla znaków i sygnałów drgwych raz urządzeń bezpieczeństwa ruchu drgweg i warunków ich umieszczania na drgach ( Dz.U. Nr 220 z dnia r, pz. 2181). Rbty budwlane wyknywać zgdnie z Rzprządzeniem Ministra Infrastruktury z dn w sprawie bezpieczeństwa i higieny pracy pdczas wyknywania rbót budwlanych (Dz.U. Nr 47 z r. pz.401), raz dpwiednimi wymgami BHP Na pstawie Rzprządzenia Ministra Infrastruktury z r w sprawie infrmacji dtyczącej bezpieczeństwa i chrny zdrwia raz planu bezpieczeństwa i chrny zdrwia ( Dz.U. Nr 151 pz ) z uwagi na rbty kreślne w 6 p.1 ust.a kierwnik budwy zbwiązany jest d wyknania planu bezpieczeństwa i chrny zdrwia z uwzględnieniem wymgów kreślnych w rzprządzeniu MI z r, raz nrm branżwych. Wyknywanie rbót ziemnych w bezpśrednim sąsiedztwie sieci takich jak : elektrenergetyczne, telekmunikacyjne, kanalizacyjne i wdciągwe pwinn być pprzedzne ręcznym wyknaniem przekpów kntrlnych pd nadzrem właściwej jednstki, w której zarządzie lub użytkwaniu znajdują się sieci. Należy również ustalić bezpieczną dległść d urządzenia. Maszyny i narzędzia zmechanizwane pwinny być eksplatwane i bsługiwane zgdnie z instrukcją prducenta raz psiadać dkumenty uprawniające d ich eksplatacji W przypadku stswania na budwie przenśnych źródeł światła ich knstrukcja i spsób zasilania w energię elektryczną nie mże pwdwać zagrżenia prażenia prądem elektrycznym. Sztuczne świetlenie pwinn świetlać teren bez ślepień, zmiany barw znakwania lub zakłóceń w pstrzeganiu sygnałów i znaków stswanych w transprcie. Rbty prwadzne będą na twartej przestrzeni w sąsiedztwie innych ulic zapewniających knieczny transprt i ewakuację w razie nieszczęśliweg wypadku mgr inż. Janna Galant
